NÁVOD K OBSLUZE PerfectView CAM 29SX DOMETIC

• Pri vŕtaní dajte pozor, aby mal vrták na výstupe dostatok priestoru, aby sa predišlo poškodeniam.

• Zaistite káble proti mechanickému namáhaniu pomocou viazačov káblov alebo izolačnej pásky, napr. k existujúcim vedeniam. CAM29S-IO-16s.book Seite 111 Mittwoch, 7. Dezember 2016 5:03 17Rozsah dodávky CAM29S

• Kameru nikdy nevystavujte priamemu prúdu vysokotlakového čističa.

• Každý vytvorený otvor na vonkajšom plášti karosérie chráňte zvonku vhodnými opatreniami pred vniknutím vody, napr. použitím kábla s tesniacou hmotou zastriekaním kábla a priechodky tesniacou hmotou.

POZOR! Pred vytvorením otvorov zabezpečte, aby sa nepoškodili elektrické káble alebo iné časti vozidla vŕtaním, pílením alebo pilovaním. POZNÁMKA

• Pretiahnite zdierku kábla kamery cez káblovú priechodku, kým vložíte objímku prie- chodky do karosérie. CAM29S-IO-16s.book Seite 114 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Elektrické zapojenie cúvacej videokamery

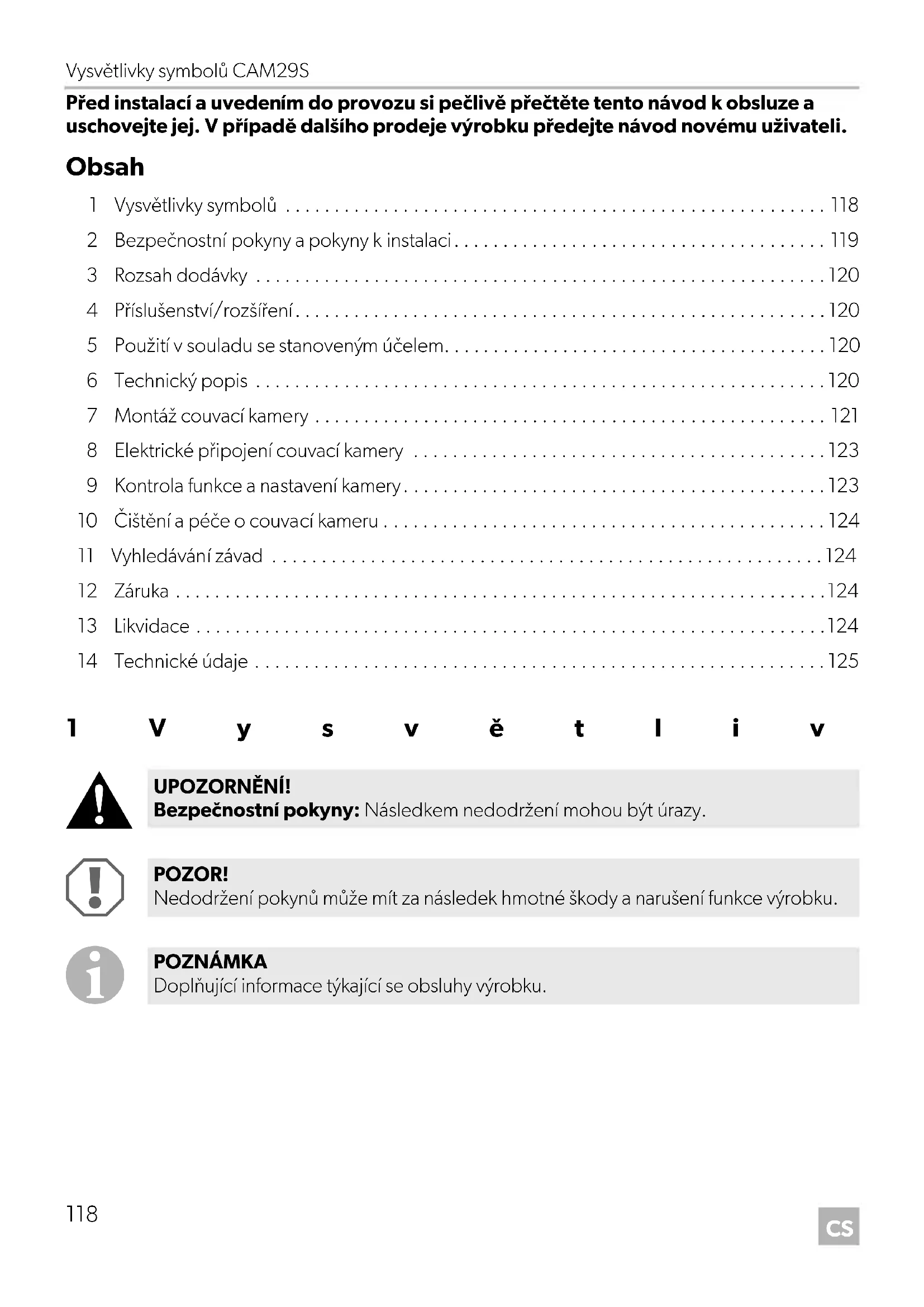

• Před instalací a uvedením do provozu si pečlivě přečtěte tento návod k obsluze a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli. Obsah 1 Vysvětlivky symbolů p. 118
• 2 Bezpečnostní pokyny a pokyny k instalaci p. 119
• 3 Rozsah dodávky p. 120
• 4 Příslušenství/rozšíření p. 120
• 5 Použití v souladu se stanoveným účelem p. 120
• 6 Technický popis p. 120
• 7 Montáž couvací kamery p. 121
• 8 Elektrické připojení couvací kamery p. 123
• 9 Kontrola funkce a nastavení kamery p. 123
• 10 Čištění a péče o couvací kameru p. 124
• 11 Vyhledávání závad p. 124
• 12 Záruka p. 124
• 13 Likvidace p. 124
• 14 Technické údaje 1Vysvětlivky symbolů p. 125

UPOZORNĚNÍ! Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy. POZOR! Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku. POZNÁMKA Doplňující informace týkající se obsluhy výrobku. CAM29S-IO-16s.book Seite 118 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Bezpečnostní pokyny a pokyny k instalaci

2 Bezpečnostní pokyny a pokyny k instalaci V následujících případech nepřebírá výrobce žádné záruky za škody:

• Chybná montáž nebo chybné připojení

• Poškození výrobku působením mechanických vlivů a přepětí

• Změna výrobku bez výslovného souhlasu výrobce

• Použití k jiným účelům, než jsou popsány v tomto návodu Dodržujte předepsané bezpečnostní pokyny a předpisy vydané výrobcem vozidla a autoservisem! Při montáži dodržujte následující pokyny:

• Upevněte součásti namontované ve vozidle tak, aby se nemohly za žádných okol- ností uvolnit (náhlé brzdění, nehoda) a způsobit úrazy posádce vozidla.

• Vždy dodržujte bezpečnostní pokyny výrobce vozidla. Některé činnosti (např. na bezpečnostních systémech, jako je airbag apod.) smí pro- vádět pouze školený specializovaný personál.

• Při vrtání pamatujte na dostatek volného prostoru pro vrták, abyste zabránili vzniku škod.

• Každý otvor odjehlete a ošetřete jej antikorozním prostředkem. Při práci na elektrických součástech dodržujte následující pokyny:

• Ke kontrole napětí v elektrických vodičích používejte pouze diodovou zkoušečku nebo voltmetr. Zkoušečky se žárovkami odebírají příliš velké množství proudu, následkem může být poškození elektronického systému vozidla.

• Pamatujte při instalaci elektrických přípojek: – kabely nesmíte zalamovat nebo zkrucovat, – kabely se nesmějí dřít o rohy a hrany, – kabely nesmějí být bez ochrany instalovány v průchodkách s ostrými hranami.

• Izolujte všechny spoje a přípojky.

• Zajistěte kabely proti mechanickému namáhání vázacími páskami nebo izolační pás- kou, např. ke stávajícím vodičům. CAM29S-IO-16s.book Seite 119 Mittwoch, 7. Dezember 2016 5:03 17Rozsah dodávky CAM29S

Kamera je vodotěsná. Přesto však dodržujte následující pokyny k manipulaci s kamerou:

• Kameru nikdy nevystavujte přímému paprsku z vysokotlaké čističky.

• Kameru neotevírejte a netahejte za kabely, došlo by k narušení těsnosti a funkčnosti kamery.

• Kamera není určena k provozu pod vodou. 3 Rozsah dodávky 4 Příslušenství/rozšíření 5 Použití v souladu se stanoveným účelem Kamera CAM29S (č. výr. 9600000199) je vhodná k použití ve vozidlech pro systémy couvací kamery. Systémy couvací kamery jsou určeny k podpoře při couvání. Nezbavují však povinnosti zacho- vávat během couvání mimořádnou opatrnost. 6 Technický popis Kameru CAM29S lze používat velmi univerzálně, např. jako couvací kameru pro venkovní montáž na vozidla. Elektrická přípojka je provedena pomocí kabelu připraveného kpřipojení kmonitoru. Č. na obr. 3, strana 4 Množství Název Č. výrobku 1 1 Kamera 9600000199 2 1 Přívodní kabel, délka 20 m ––Upevňovací materiál Název Č. výrobku Prodlužovací kabel 5 m 9103555986 Prodlužovací kabel 20 m 9103555670 CAM29S-IO-16s.book Seite 120 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Montáž couvací kamery

7 Montáž couvací kamery

Při výběru místa montáže kamery dodržujte následující pokyny:

• Pamatujte na délku kabelu kamery.

• Pokud si přejete použít systém jako couvací kameru, doporučujeme instalaci doprostřed zádě vozidla (obr. 4, strana 4). Místo instalace kamery by mělo nabízet dostatečnou pevnost (za kameru se mohou zachytit např. nízké větve). ➤ Vyberte vhodné místo instalace.

➤ Kameru namontujte podle obr. 4, strana 4.

➤ Zkontrolujte pevné usazení kamery. POZNÁMKA Pokud nemáte dostatečné technické znalosti v oblasti instalace a připojování součástí do vozidla, pověřte instalací couvací kamery odborníka. POZOR! Dříve než provedete jakékoliv otvory zkontrolujte, zda nebudou vrtáním, řezáním a pilováním poškozeny elektrické kabely nebo jiné součásti vozidla. POZNÁMKA Pamatujte na správnou orientaci. Pokud kameru správně nenasměrujete, bude obraz kamery šikmý nebo bude na monitoru zobrazen vzhůru nohama. CAM29S-IO-16s.book Seite 121 Mittwoch, 7. Dezember 2016 5:03 17Montáž couvací kamery CAM29S

7.2 Instalace kabelů

Dodržujte proto následující pokyny:

• Podle možností pokládejte kabely vždy uvnitř vozidla, protože tam jsou lépe chráněny než zvenčí vozidla. Pokud kabely i přesto instalujete zvenčí vozidla, dbejte na bezpečné upevnění (použitím váza- cích pásek na kabely, izolační pásky apod.).

• K zabránění poškození kabelů pokládejte kabely vždy v dostatečné vzdálenosti od horkých a pohyblivých součástí vozidla (výfukové potrubí, hnací hřídele, dynama, ventilátory, topení apod.).

• Z důvodu zabránění vniknutí vody hustě oviňte každý konektorový spoj spojovacího kabelu a každý spoj na kabelu (i na vozidle) vhodnou izolační páskou (obr. 5 B, strana 5). Nejlepší je samovulkanizační těsnicí páska, např. od firmy 3M.

• Pamatujte při instalaci kabelů, že – kabely nesmíte ostře zalamovat nebo zkrucovat, – kabely se nesmějí dřít o rohy a hrany, – kabely nesmějí být bez ochrany instalovány v průchodkách s ostrými hranami (obr. 2, strana 3).

• Správně upevněte kabely ve vozidle vázacími páskami, izolační páskou nebo nalepením lepidla tak, aby nedošlo k zachycení (nebezpečí vypadnutí).

• Každý otvor na vnějším plášti karoserie vozidla vhodným způsobem chraňte před proniknutím vody, např. použitím kabelu s těsnicí hmotou a zastříkáním kabelu a průchodky těsnicí hmotou.

POZOR! Dříve než provedete jakékoliv otvory zkontrolujte, zda nebudou vrtáním, řezáním a pilováním poškozeny elektrické kabely nebo jiné součásti vozidla. POZNÁMKA

• Používejte k instalaci přívodních kabelů podle možnosti originální průchodky nebo jiné možnosti vedení, např. okraje obložení, ventilační mřížky nebo záslepky. Pokud máte gumový nárazník, vyvrtejte otvor o průměru cca 13 mm a instalujte do něj kabelovou průchodku.

• Nesprávná instalace kabelů a kabelových spojů vede vždy k poruchám nebo poško- zení součástí. Správná instalace kabelů nebo kabelových spojů je základním před- pokladem trvalé a bezchybné funkce instalovaných součástí. POZNÁMKA

• S utěsňováním otvorů začněte až poté, co dokončíte všechny seřizovací práce na kameře a budou jasné potřebné délky přívodních kabelů.

• Dříve než průchodku vložíte do karoserie, provlékněte jí konektorové spoje kabelů. CAM29S-IO-16s.book Seite 122 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Elektrické připojení couvací kamery

➤ Instalujte kabely kamery dovnitř vozidla tak, aby nemohlo dojít za žádných okolností k poškození (např. odletujícími kamínky). ➤ Instalujte kabel kamery tak, aby při případné nutné demontáži kamery byl možný snadný pří- stup ke konektorovým spojům. 8 Elektrické připojení couvací kamery Schéma zapojení couvací kamery naleznete na obr. 6, strana 5. Připojení kamery

➤ Zástrčku kabelu kamery (obr. 6 2, strana 5) zapojte až na doraz do 6pólové zásuvky (obr. 6 3, strana 5) přívodního kabelu. Pamatujte, že plastové víčko zásuvky musí sahat až k šipce na zástrčce. ➤ Připojte 6pólovou zástrčku (obr. 6 4, strana 5) přívodního kabelu k monitoru. 9 Kontrola funkce a nastavení kamery ➤ Zkontrolujte funkci kamery po připojení k monitoru. ➤ Případně nastavte polohu kamery podle obrazu na monitoru tak, aby byl obraz na monitoru vodorovný. Č. na obr. 6, strana 5 Název 1Kamera 2 6pólový konektor Mini DIN 36pólová zdířka Mini DIN 46pólová zástrčka 5 Monitor se 6pólovou zásuvkou POZNÁMKA Dávejte pozor, abyste konektorové spoje spojili tak, aby šipky na zástrčce a zásuvce směřovaly proti sobě. CAM29S-IO-16s.book Seite 123 Mittwoch, 7. Dezember 2016 5:03 17Čištění a péče o couvací kameru CAM29S

10 Čištění a péče o couvací kameru

➤ Příležitostně vyčistěte výrobek zvlhčenou utěrkou. 11 Vyhledávání závad Na monitoru není vidět obraz z kamery. Kamera nebo monitor pravděpodobně nejsou správně připojeny. ➤ Zkontrolujte všechny konektorové spoje mezi kamerou a monitorem. ➤ Ujistěte se, že je monitor napájen napětím. 12 Záruka Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo do spe- cializovanému prodejci. K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:

• Kopii účtenky s datem zakoupení,

• Uvedení důvodu reklamace nebo popis vady. 13 Likvidace ➤ Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních cent- rech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu. POZOR! Nepoužívejte k čištění žádné tvrdé nebo ostré předměty, může dojít k poškození výrobku. CAM29S-IO-16s.book Seite 124 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Technické údaje

14 Technické údaje PerfectView CAM29S Č. výrobku: 9600000199 Provozní napětí: 12 Vg Příkon proudu: 60 mA Obrazový senzor: senzor ¼" CMOS Přednastavená funkce zrcadlení Objektiv: úhel 160°, diagonální Počet obrazových bodů: 640 (H) x 480 (V) (307000 pixelů) Citlivost na světlo: 0,5 luxů Provozní teplota: –20 °C až +70 °C Horizontální úhel snímání: cca 130° Vertikální úhel snímání: cca 100° Krytí: ekvivalent IP68 Rozměry (Š x V x H): 76 x 29 x 33 mm Hmotnost: 80 g Certifikace:
