NÁVOD K OBSLUZE PerfectView CAM 44 DOMETIC

• Odstráňte výronky z každého vyvŕtaného otvoru a ošetrite ich antikoróznym prostriedkom.

• Zaskrutkujte zástrčkové spoje spájacích káblov na ochranu proti vniknutiu vody (obr. 0, strane 5).

• Každý vytvorený otvor chráňte zvonku vhodnými opatreniami pred vniknutím vody, napr. použitím kábla s tesnivom a zastriekaním kábla a priechodky tesnivom.

7.2 Použitie spojky s odbočkou

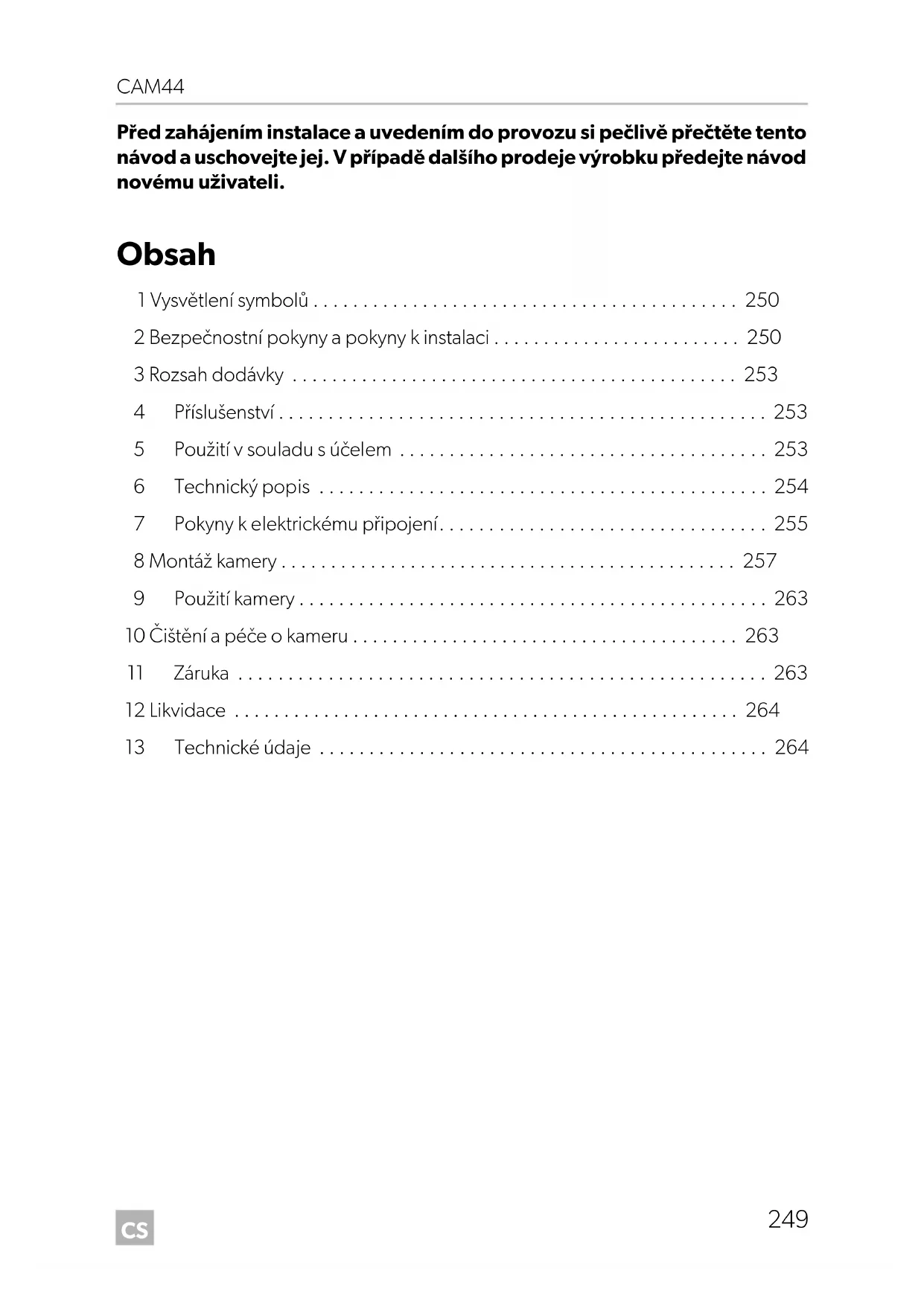

• Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli. Obsah 1 Vysvětlení symbolů p. 250
• 2 Bezpečnostní pokyny a pokyny k instalaci p. 250
• 3 Rozsah dodávky p. 253
• 4 Příslušenství p. 253
• 5 Použití v souladu s účelem p. 253
• 6 Technický popis p. 254
• 7 Pokyny k elektrickému připojení p. 255
• 8 Montáž kamery p. 257
• 9 Použití kamery p. 263
• 10 Čištění a péče o kameru p. 263
• 11 Záruka p. 263
• 12 Likvidace p. 264
• 13 Technické údaje CAM44-IO-16s.book Seite 249 Mittwoch, 5. Oktober 2016 11:38 11CS Vysvětlení symbolů CAM44 p. 264

1 Vysvětlení symbolů

2 Bezpečnostní pokyny a pokyny kinstalaci Dodržujte předepsané bezpečnostní pokyny a předpisy vydané výrobcem vozidla a autoservisem! V následujících případech nepřebírá výrobce žádné záruky za škody:

• Chybná montáž nebo chybné připojení

• Poškození výrobku působením mechanických vlivů a přepětí

• Změna výrobku bez výslovného souhlasu výrobce

• Použití k jiným účelům, než jsou popsány v tomto návodu Dodržujte proto následující pokyny:

• Z důvodu nebezpečí zkratu musíte před zahájením prací na elektrickém systému vozidla vždy odpojit záporný pól. V případě vozidel s přídavnou baterií musíte rovněž odpojit záporný pól na této baterii. VÝSTRAHA! Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění. UPOZORNĚNÍ! Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy. POZOR! Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku. POZNÁMKA Doplňující informace týkající se obsluhy výrobku. CAM44-IO-16s.book Seite 250 Mittwoch, 5. Oktober 2016 11:38 11CS CAM44 Bezpečnostní pokyny a pokyny k instalaci

• Nesprávně provedené spoje vodičů mohou způsobit zkrat s těmito následky: – Vznik požáru kabelů –Uvolnění airbagů – Poškození elektronických řídicích systémů – Porucha funkcí elektrických zařízení (ukazatele změny směru jízdy, brzdová světla, klakson, zapalování, světla).

• Při práci na následujících vodičích používejte pouze izolované kabelové koncovky, zástrčky a ploché konektory: – 30 (přímý vstup z baterie plus), – 15 (spínaný pól plus, za baterií), – 31 (vedení od baterie, kostra), – 58 (světlo zpátečky). Nepoužívejte žádné lámací svorkovnice (tzv. „čokoláda“).

• Používejte ke spojování kabelů lisovací kleště (obr. 1 10, strana 3).

• Přišroubujte kabely v případě přípojek k vodiči 31 (kostra) – pomocí kabelového oka a ozubené podložky k vlastnímu kostřicímu šroubu vozidla nebo – kabelovým okem a šroubem do plechu k plechu karoserie. Pamatujte na dobré uzemnění! Při odpojování záporného pólu baterie dojde v dočasné paměti systémů komfortní elektroniky ke ztrátě uložených dat.

• V závislosti na vybavení vozidla musíte znovu nastavit následující data: –Kód rádia – Hodiny ve vozidle – Spínací hodiny –Palubní počítač – Poloha sedadla Pokyny k nastavení naleznete v příslušném návodu k obsluze. Při montáži dodržujte následující pokyny:

• Upevněte součásti kamery, namontované ve vozidle, tak, aby se nemohly za žádných okolností uvolnit (náhlé brzdění, nehoda) a způsobit úrazy posádce vozidla.

• Upevněte součásti systému, které jsou instalovány pod obložení tak, aby se neuvolnily nebo aby nepoškodily jiné součásti a rozvody a aby nemohly narušovat žádné systémy vozidla (řízení, pedály apod.).

• Při vrtání pamatujte na dostatek volného prostoru pro vrták, abyste zabránili vzniku škod (obr. 2, strana 4). CAM44-IO-16s.book Seite 251 Mittwoch, 5. Oktober 2016 11:38 11CS Bezpečnostní pokyny a pokyny k instalaci CAM44

• Každý otvor odjehlete a ošetřete jej antikorozním prostředkem.

• Vždy dodržujte bezpečnostní pokyny výrobce vozidla. Některé činnosti (např. na bezpečnostních systémech, jako je AIRBAG apod.) smí provádět pouze školený specializovaný personál. Při práci na elektrických součástech dodržujte následující pokyny:

• Ke kontrole napětí v elektrických vodičích používejte pouze diodovou zkoušečku (obr. 1 8, strana 3) nebo voltmetr (obr. 1 9, strana 3). Zkoušečky se žárovkami (obr. 1 12, strana 3) odebírají příliš velké množství proudu, následkem může být poškození elektronického systému vozidla.

• Pamatujte při instalaci elektrických přípojek: – kabely nesmíte zalamovat nebo zkrucovat, – kabely se nesmějí dřít o rohy a hrany, – kabely nesmějí být bez ochrany instalovány v průchodkách s ostrými hranami (obr. 3, strana 4).

• Izolujte všechny spoje a přípojky.

• Zajistěte kabely proti mechanickému namáhání vázacími páskami nebo izolační páskou, např. ke stávajícím vodičům. Kamera je vodotěsná. Těsnění kamery ale nejsou odolná proti působení vysokotlaké čističky (obr. 4, strana 4). Při manipulaci s kamerou proto dodržujte následující pokyny:

• Kameru neotevírejte, došlo by k narušení její těsnosti a funkčnosti (obr. 5, strana 4).

• Netahejte za kabely, došlo by k narušení těsnosti a funkčnosti kamery (obr. 6, strana 4).

3 Rozsah dodávky 4Příslušenství Dodávané příslušenství (není součástí dodávky): 5 Použití v souladu s účelem Kamera CAM44 (výr. č. 9600000043) je přednostně určena k použití ve vozidlech. Je používána ve videosystémech couvacích asistentů, které slouží ke sledování oblasti přímo za vozidlem ze sedadla řidiče, např. při manévrování nebo parkování.

obr. 8, strana 5Množství Název Č. výrobku11Kamera s motorem poháněným ochranným víčkem22Kryt3 1 Ochrana kamery41Držák kamery5 1 Izolační podložka6 1 Box adaptéru CAM44 91022000787 1 Prodlužovací kabel 9102200030– 1 Upevňovací materiálNázev Č. výrobkuSpínací box AMP100 9600000210 VÝSTRAHA! Videosystémy pro jízdu vzad jsou určeny k podpoře při couvání. Nezbavují však povinnosti zachovávat během couvání mimořádnou opatrnost. CAM44-IO-16s.book Seite 253 Mittwoch, 5. Oktober 2016 11:38 11CS Technický popis CAM44

6Technický popis Barevná kamera s integrovaným mikrofonem je instalována do hliníkového krytu a přenáší obraz a zvuk pomocí kabelu do monitoru. Je vybavena objektivem pro sledování vzdálených a blízkých předmětů. Pomocí infračervených LED dochází ke zlepšení nočního vidění. Objektiv pro sledování vzdálených předmětů přenáší obraz z prostoru za vozidlem tak, jak je vidět ze zadního okna vozu. Můžete jej zapnout, pokud právě necouváte. Objektiv pro sledování blízkých předmětů (couvací kamera) je širokoúhlý objektiv, který sleduje prostor přímo za vozidlem. Aktivuje se zařazením zpátečky. Kamera generuje v režimu couvání tři značky vzdálenosti, které jsou zobrazeny na připojeném barevném monitoru jako barevné linie. Kamera CAM44 je vybavena motorem ovládaným ochranným víčkem proti znečištění.

Kamera se skládá z následujících částí: POZNÁMKA Kamery jsou z výroby vybaveny systémem zrcadlového zobrazení obrazu. Připojený monitor proto musí pracovat ve funkci běžného obrazu. Č. podleobr. 9, strana 5Název1 6pólový přívodní kabel2 Objektiv pro sledování vzdálených objektů3 Infračervené LED4 Objektiv pro sledování blízkých objektů (couvací kamera)5 Mikrofon CAM44-IO-16s.book Seite 254 Mittwoch, 5. Oktober 2016 11:38 11CS CAM44 Pokyny k elektrickému připojení

7 Pokyny k elektrickému připojení

7.1 Instalace kabelů

Dodržujte proto následující pokyny:

• Používejte k instalaci přívodních kabelů podle možnosti originální průchodky nebo jiné možnosti vedení, např. okraje obložení, ventilační mřížky nebo záslepky. Pokud nejsou dostupné žádné průchodky, musíte pro příslušné kabely vyvrtat otvory. Nejdříve se podívejte, zda je na druhé straně případného otvoru dostatek volného místa.

• Podle možností pokládejte kabely vždy uvnitř vozidla, protože tam jsou lépe chráněny než zvenčí vozidla. Pokud kabely i přesto instalujete zvenčí vozidla, dbejte na bezpečné upevnění (použitím vázacích pásek na kabely, izolační pásky apod.).

• K zabránění poškození kabelů pokládejte kabely vždy v dostatečné vzdálenosti od horkých a pohyblivých součástí vozidla (výfukové potrubí, hnací hřídele, dynama, ventilátory, topení apod.). Z důvodu mechanické ochrany používejte chráničky nebo jiné podobné ochranné materiály.

• Z důvodu ochrany proti vniknutí vody přišroubujte konektorové spoje spojovacích kabelů (obr. 0, strana 5).

• Pamatujte při instalaci kabelů, že – kabely nesmíte ostře zalamovat nebo zkrucovat, – kabely se nesmějí dřít o rohy a hrany, – kabely nesmějí být bez ochrany instalovány v průchodkách s ostrými hranami (obr. 3, strana 4).

• Upevněte kabely ve vozidle bezpečně, abyste zabránili zachycení za kabely (nebezpečí pádu). Můžete to provést použitím vázacích pásků na kabely, izolační pásky nebo lepidla. POZOR! Nebezpečí poškození!

• Při vrtání otvorů nejprve zkontrolujte, zda je k dispozici dostatek volného prostoru pro vrták.

• Nesprávná instalace kabelů a kabelových spojů vede vždy k poruchám nebo poškození součástí. Správná instalace kabelů nebo kabelových spojů je základním předpokladem trvalé a bezchybné funkce instalovaných součástí.

• Kabely nesmí být po delší dobu v kontaktu s rozpouštědly, jako je např. benzín, rozpouštědla mohou kabely poškodit. CAM44-IO-16s.book Seite 255 Mittwoch, 5. Oktober 2016 11:38 11CS Pokyny k elektrickému připojení CAM44

• Každý otvor na vnějším plášti vozidla vhodným způsobem chraňte před proniknutím vody, např. použitím kabelu s těsnicí hmotou a zastříkáním kabelu a průchodky těsnicí hmotou.

7.2 Použití rozbočovací spojky

K tomu, aby nedošlo u odboček kabelů ke vzniku nedostatečného kontaktu, musíte dávat pozor, aby průřez kabelů odpovídat odbočovacích spojkám. Při použití rozbočovacích spojek postupujte takto: ➤ Instalujte kabel, který chcete připojit, do přední drážky rozbočovací spojky (obr. a A, strana 6). ➤ Instalujte nový kabel zhruba 3/4 do zadní drážky (obr. a B, strana 6). ➤ Připojte spojku a zatlačte kombinovanými kleštěmi kovový jazýček do spojky tak, aby došlo k připojení napětí (obr. a C, strana 6). ➤ Zatlačte ochranné víčko dolů a zajistěte je na spojce. ➤ Zkontrolujte upevnění rozbočovací spojky tahem za kabel (obr. a D, strana 6).

7.3 Vytvoření správných pájených spojů

K připájení kabelu k originálním rozvodům postupujte takto: ➤ Odizoluje 10 mm originálního vodiče (obr. b A, strana 6). ➤ Odizolujte 15 mm připojovaného kabelu (obr. b B, strana 6). ➤ Oviňte připojovaný kabel kolem originálního vodiče a připájejte oba kabely (obr. b C, strana 6). ➤ Izolujte kabel izolační páskou (obr. b D, strana 6). POZNÁMKA S utěsňováním otvorů začněte až poté, co dokončíte všechny seřizovací práce na kameře a budou jasné potřebné délky přívodních kabelů. CAM44-IO-16s.book Seite 256 Mittwoch, 5. Oktober 2016 11:38 11CS CAM44 Montáž kamery

Při vzájemném spojování dvou kabelů postupujte takto: ➤ Odizolujte oba kabely (obr. c A, strana 6). ➤ Natáhněte smršťovací dutinku o délce cca 20 mm přes kabel (obr. c B, strana 6). ➤ Vzájemně zkruťte oba kabely a spojte je pájením (obr. c C, strana 6). ➤ Přesuňte smršťovací dutinku přes pájené místo a mírně ji zahřejte (obr. c D, strana 6). 8Montáž kamery

8.1 Potřebné nástroje

K instalaci a montáži potřebujete následující nástroje:

• Sada vrtáků (obr. 1 1, strana 3)

• Sada očkových nebo otevřených klíčů (obr. 1 4, strana 3)

• Měřidlo (obr. 1 5, strana 3)

• Kladivo (obr. 1 6, strana 3)

• Důlčík (obr. 1 7, strana 3) K elektrickému připojení a k provedení jeho kontroly budete potřebovat následující pomůcky:

• Diodová zkoušečka (obr. 1 8, strana 3) nebo voltmetr (obr. 1 9, strana 3)

• Izolační páska (obr. 1 11, strana 3)

• Příp. kabelové průchodky K upevnění kabelů budete potřebovat případně ještě další vázací pásky na kabely. CAM44-IO-16s.book Seite 257 Mittwoch, 5. Oktober 2016 11:38 11CS Montáž kamery CAM44

Při montáži dodržujte následující pokyny:

• Kameru umístěte z důvodu získání spolehlivého úhlu záběru do výšky minimálně dva metry. Při montáži pamatujte na dostatečnou stabilitu pracoviště.

• Pamatujte, že místo instalace kamery musí nabízet dostatečnou pevnost (za kameru se mohou zachytit např. nízké větve).

• Namontujte kameru vodorovně a uprostřed na zádi vozidla (obr. d, strana 7).

• Musíte použít dodanou izolační podložku (obr. 8 5, strana 5). Zabráníte tak vzniku chybových proudů z důvodu špatného spojení s kostrou vozidla. Chybové proudy mají za následek pruhování obrazu nebo bzučení v reproduktorech, v krajním případě i jejich poškození.

• Nejbezpečnějším způsobem upevnění jsou šrouby, které procházejí nástavbou. Dodržujte přitom následující pokyny: – Za vybraným místem pro montáž musí být dostatek volného prostoru k provedení montáže. – Každý otvor musíte chránit vhodným způsobem proti vniknutí vody (např. použitím šroubů s těsnicí hmotou a ostříkáním vnějších upevňovacích dílů těsnicí hmotou). – Nástavba musí v místě instalace nabízet dostatečnou pevnost, aby bylo možné držák kamery dostatečně pevně utáhnout.

• Předem zkontrolujte, zda je dostatek volného místa pro vrták (obr. 2, strana 4).

• Pokud si nejste jisti místem instalace, které jste vybrali, informujte se u výrobce nástavby nebo u jeho zastoupení. UPOZORNĚNÍ! Vyberte umístění kamery a upevněte ji natolik bezpečně, aby za žádných okolností nemohly být zraněny osoby v blízkosti vozidla např. tím, že větve strhnou kameru ze střechy vozidla. POZNÁMKA Pokud instalací kamery dojde ke změně výšky nebo délky vozidla, která je uvedena v dokumentaci vozidla, musí být znovu provedena kontrola příslušnými institucemi (TÜV, DEKRA apod.). Provedení kontroly nechejte zanést do dokumentace vozidla příslušným dopravním inspektorátem. CAM44-IO-16s.book Seite 258 Mittwoch, 5. Oktober 2016 11:38 11CS CAM44 Montáž kamery

Při montáži postupujte takto: ➤ Podržte držák kamery ve vybraném místě instalace a označte minimálně dva různé vrtané otvory (obr. e, strana 7). ➤ Důlčíkem a kladivem proveďte v označených bodech základní otvor tak, abyste zabránili sklouznutí vrtáku při vrtání. Přišroubování kamery šrouby do plechu (obr. f, strana 7):

➤ Vyvrtejte ve vyznačených bodech vždy jeden otvor o velikosti Ø 4 mm. ➤ Všechny vyvrtané otvory odjehlete a opatřete je antikorozní ochranou. ➤ Přilepte oboustranně lepicí izolační podložku (obr. 8 5, strana 5) na montážní stranu držáku. Izolační deska slouží také jako těsnění a ochrana laku. ➤ Přišroubujte držák kamery pomocí šroubů do plechu 5 x 20 mm. Připevnění kamery pomocí šroubů vedených průchozími otvory v nástavbě (obr. g, strana 7)

➤ Vyvrtejte ve vyznačených bodech vždy jeden otvor o velikosti Ø 5,5 mm. ➤ Všechny vyvrtané otvory odjehlete a opatřete je antikorozní ochranou. ➤ Přilepte oboustranně lepicí izolační podložku (obr. 8 5, strana 5) na montážní stranu držáku. Izolační deska slouží také jako těsnění a ochrana laku. ➤ Přišroubujte držák kamery pomocí šroubů M5 x 20 mm. V závislosti na tloušťce nástavby budete potřebovat delší šrouby. POZNÁMKA Z důvodu minimalizace koroze šroubů můžete závity namazat. POZOR! Upevnění pomocí šroubů do plechu smí být provedeno pouze na ocelovém plechu o minimální tloušťce 1,5 mm. POZOR! Dávejte pozor, aby matice při utahování neprorazily nástavbu. Použijte případně větší podložky nebo plechové destičky. CAM44-IO-16s.book Seite 259 Mittwoch, 5. Oktober 2016 11:38 11CS Montáž kamery CAM44

Provedení otvoru průchodky pro přívodní kabel kamery (obr. h, strana 8)

➤ V blízkosti kamery vyvrtejte otvor Ø 16 mm. ➤ Všechny otvory vyvrtané do plechu odjehlete a opatřete je antikorozní ochranou. ➤ Opatřete všechny průchodky s ostrými hranami chráničkou. Upevnění kamery ochrany kamery

➤ Nasaďte ochranu kamery (obr. 8 3, strana 5) přes kameru tak, – aby byl upevňovací otvor ochrany kamery (obr. i, strana 8) nad závitem 3 mm kamery – aby byly oba upevňovací otvory (obr. i, strana 8) nad závitem 3 mm kamery. ➤ Upevněte ochranu kamery oběma šrouby M3 x 6 mm v závitových otvorech (obr. i, strana 8). ➤ Nasaďte kameru do držáku kamery (obr. j, strana 8).

➤ Upevněte kameru volně čtyřmi šrouby M3 x 8 mm v obou upevňovacích otvorech (obr. j, strana 8). Kamera je nyní vystředěná. ➤ Nasměrujte kameru tak, aby objektiv svíral úhel cca 20° se svislou osou vozidla (obr. k, strana 8). POZNÁMKA Používejte k instalaci přívodních kabelů podle možnosti stávající průchodky, např. ventilační mřížky. Pokud nejsou dostupné žádné průchodky, musíte vyvrtat otvor Ø 16 mm. POZOR! Nebezpečí poškození! Předem zkontrolujte, zda je dostatek volného místa pro vrták. POZOR! Nikdy nemontujte kameru bez ochrany kamery. Používejte k montáži ochrany kamery pouze dodané šrouby M3 x 6 mm. Delší šrouby by kameru poškodily. POZOR! Používejte k montáži kamery v držáku kamery pouze dodané šrouby. Delší šrouby by kameru poškodily. CAM44-IO-16s.book Seite 260 Mittwoch, 5. Oktober 2016 11:38 11CS CAM44 Montáž kamery

8.3 Připojení kamery

➤ Veďte kabel kamery dovnitř vozidla. ➤ Zapojte zástrčku kabelu kamery do zásuvky prodlužovacího kabelu. ➤ Z důvodu ochrany proti vniknutí vody přišroubujte konektorový spoj (obr. 0, strana 5).

8.4 Připojení spínacího boxu 9102200078

(obr. n, strana 9) Spínací box je připraven k montáži. ➤ Upevněte spínací box na vhodném místě. ➤ Připojte spínací box k elektrickému systému: – Připojte vstupy kamery monitoru k přípojkám „V1“ a „V2“. – Připojte systémový kabel kamery k přípojce „TWIN“. Kamera je aktivována nebo vypnuta zpátečkou nebo tlačítkem k ovládání kamery na monitoru. POZNÁMKA Čtyři šrouby M3 x 8 mm utáhněte, až nastavíte správnou polohu kamery (viz kap. „Kontrola funkce a nastavení kamery“ na stranì 262). Přitom ale musíte příp. nejprve namontovat monitor a připojit jej k elektrickému rozvodu. POZNÁMKA

• Instalujte kabely kamery tak, aby při případné nutné demontáži byl možný snadný přístup ke konektorovým spojům mezi kamerou a prodlužovacím kabelem. Demontáž je tím výrazně zjednodušena.

• Z důvodu minimalizace koroze naneste na zástrčku trochu maziva, např. tuk na kontakty. CAM44-IO-16s.book Seite 261 Mittwoch, 5. Oktober 2016 11:38 11CS Montáž kamery CAM44

8.5 Připojení spínacího boxu AMP100

Spínací box (není součástí dodávky) je připraven k montáži. ➤ Namontujte spínací box tak, jak je popsáno v příslušnému návodu k montáži a obsluze.

➤ Připojte spínací box k elektrickému systému tak, jak je popsáno v příslušnému návodu k montáži a obsluze.

8.6 Kontrola funkce a nastavení kamery

➤ Zkontrolujte funkci kamery po připojení k monitoru. ➤ Případně nasměrujte kameru podle obrazu na monitoru: Na monitoru musí být vidět na spodním okraji záď nebo nárazník vozidla. Ve střední části monitoru musí být střed nárazníku (obr. m, strana 9). ➤ Utáhněte čtyři upevňovací šrouby kamery. ➤ Nasaďte boční kryty a zajistěte je vždy jedním upevňovacím šroubem (obr. l, strana 8). Nastavení např. kontrastu a jasu provedete na monitoru. POZNÁMKA Pokud si přejete používat oba kamerové moduly při jízdě vpřed, musíte namontovat dodaný přepínač (viz návod k montáži a údržbě systému AMP100). POZNÁMKA Výstup „2“ spínacího boxu je pomocný výstup k připojení např. externího monitoru. POZNÁMKA Hodnoty vzdáleností u značek vzdáleností (viz kap. „Odhad vzdále- nosti“ na stranì 263) jsou platné pouze za předpokladu, že byla kamera namontována do výšky cca 230 – 250 cm. Zkontrolujte po instalaci kamery skutečnou montážní výšku. Pokud se montážní výška liší od těchto hodnot, zjistěte skutečné hodnoty vzdáleností pro značky vzdáleností. CAM44-IO-16s.book Seite 262 Mittwoch, 5. Oktober 2016 11:38 11CS CAM44 Použití kamery

9.1 Odhad vzdálenosti

Kamera generuje v režimu couvání tři značky vzdálenosti, které jsou zobrazeny na připojeném barevném monitoru jako barevné linie (obr. p, strana 10). Linie usnadňují odhad vzdálenosti vozidla od překážky. Pokud je kamera namontována ve výšce cca 230 – 250 cm, představují linie následující vzdálenosti: 10 Čištění a péče o kameru

➤ Příležitostně vyčistěte kameru mírně zvlhčeným měkkým hadříkem. 11 Záruka Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výro- bek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo specializovanému prodejci. K vyřízení opravy nebo záruky nezapomeňte odeslat následující:

• Kopii účtenky s datem zakoupení,

• Uvedení důvodu reklamace nebo popis vady. Barva Vzdálenostzelená (A) cca 3 mžlutá (B) cca 1 mčervená (C) cca 0,3 m POZOR! Nepoužívejte k čištění žádné tvrdé nebo ostré prostředky, může dojít k poškození přístroje. CAM44-IO-16s.book Seite 263 Mittwoch, 5. Oktober 2016 11:38 11CS Likvidace CAM44

12 Likvidace ➤ Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu. 13 Technické údaje PerfectView CAM44Výr. č.: 9600000043Obrazový senzor: Vzdálené objekty: 1/4" Color CMOS Sensor,cca 290000 pixelů, 648(H) x 488(V)Blízké objekty: 1/3" CMOS,762(H) x 504(V)TV systém: PALCitlivost: < 1 luxů nebo 0,0 luxů s IR LED(blízké objekty) Úhel záběru: Objektiv pro vzdálené objekty: cca 50°Objektiv pro blízké objekty:cca 140° diagonálníCitlivost mikrofonu: cca 56 dBTeplota skladování: -30 °C až +85 °CProvozní teplota: -30 °C až +70 °CProvozní napětí: 12 – 16 VgSpotřeba: max. 4 W Rozměry Š x V x H (s držákem): 114 x 74 x 62 mm Hmotnost: cca 360 gCertifikace:
