KÄYTTÖOHJE PerfectView CAM 44 DOMETIC

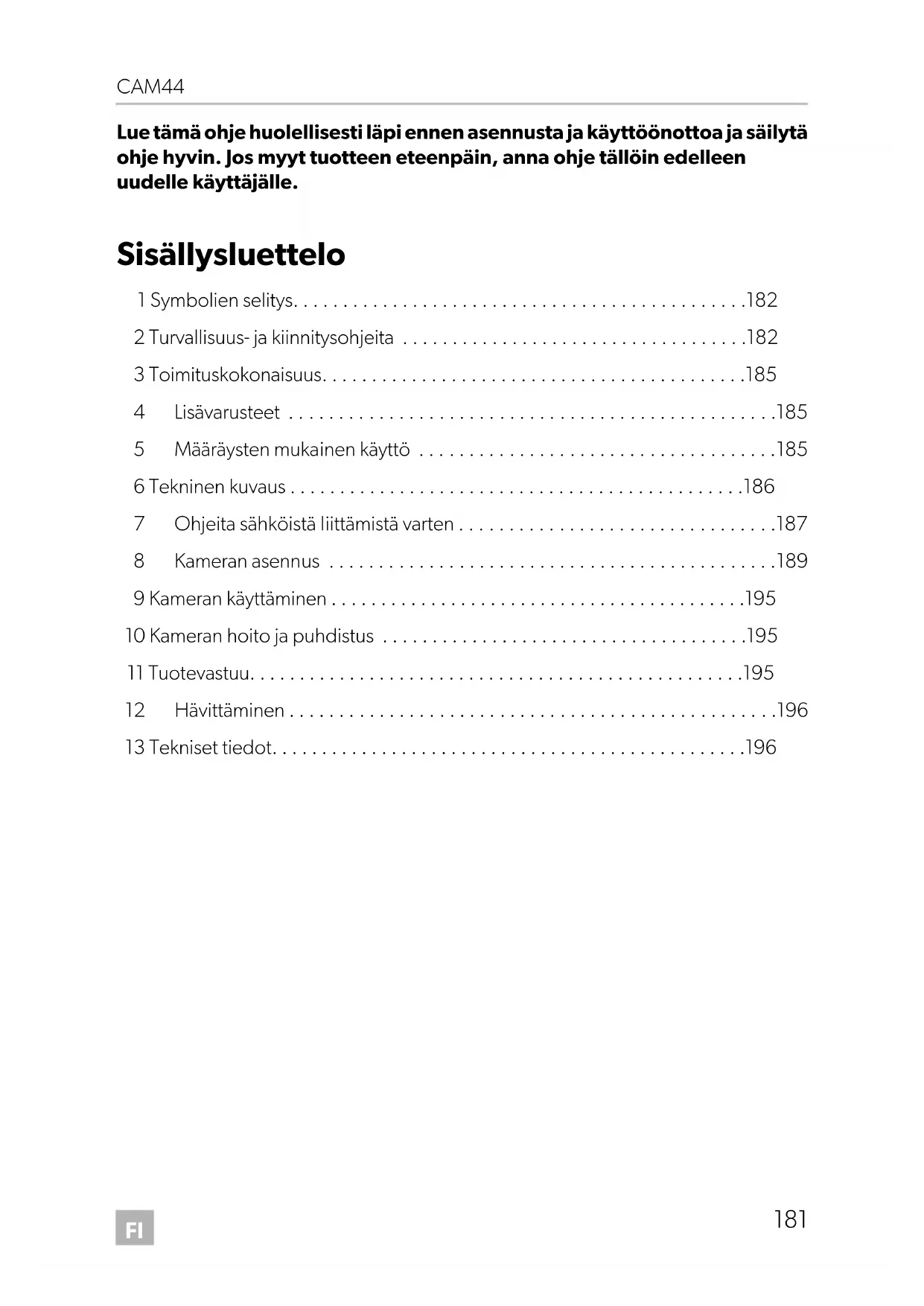

• Lue tämä ohje huolellisesti läpi ennen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle. Sisällysluettelo 1 Symbolien selitys p. 182
• 2 Turvallisuus- ja kiinnitysohjeita p. 182
• 3 Toimituskokonaisuus p. 185
• 4 Lisävarusteet p. 185
• 5 Määräysten mukainen käyttö p. 185
• 6 Tekninen kuvaus p. 186
• 7 Ohjeita sähköistä liittämistä varten p. 187
• 8 Kameran asennus p. 189
• 9 Kameran käyttäminen p. 195
• 10 Kameran hoito ja puhdistus p. 195
• 11 Tuotevastuu p. 195
• 12 Hävittäminen p. 196
• 13 Tekniset tiedot CAM44-IO-16s.book Seite 181 Mittwoch, 5. Oktober 2016 11:38 11FI Symbolien selitys CAM44 p. 196

2 Turvallisuus- ja kiinnitysohjeita Noudata ajoneuvovalmistajan ja autoalan ammattipiirien antamia turvallisuusohjeita ja vaatimuksia! Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• asennus- tai liitäntävirheet

• tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot

• tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset

• käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen Noudattakaa siksi seuraavia ohjeita:

• Irrottakaa akun miinusnapa oikosulkuvaaran takia aina ennen ajoneuvoelektroniikkaan liittyvien töiden aloittamista. Jos ajoneuvossa on lisäakku, myös sen miinusnapa täytyy irrottaa.

• Riittämättömät johtimet voivat aiheuttaa oikosulun, jonka takia – syntyy johtopaloja, – ilmatyyny (airbag) laukeaa, – elektroniset ohjauslaitteistot vahingoittuvat, – sähköiset toiminnot lakkaavat toimimasta (vilkku, jarruvalo, äänimerkki, sytytys, valot). VAROITUS! Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen. HUOMIO! Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen. HUOMAUTUS! Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa. OHJE Tuotteen käyttöä koskevia lisätietoja. CAM44-IO-16s.book Seite 182 Mittwoch, 5. Oktober 2016 11:38 11FI CAM44 Turvallisuus- ja kiinnitysohjeita

• Käytä töissä, jotka koskevat seuraavia johtimia, vain eristettyjä kaapelikenkiä, pistokkeita ja abiko-liittimiä: – 30 (suora plus akusta), – 15 (kytketty plus, akun takana), – 31 (akun paluujohdin, maa), – 58 (peruutusvalo). Älä käytä sokeripaloja.

• Käytä johtojen liittämiseen abiko-pihtejä (kuva 1 10, sivulla 3).

• Ruuvaa johto liittäessäsi johtimeen 31 (maa) – kaapelikengällä ja lukkoprikalla ajoneuvon omaan maadoitusruuviin tai – kaapelikengällä ja peltiruuvilla ajoneuvon koripeltiin. Huolehdi hyvästä maadoituksesta! Kun akun miinusnapa irrotetaan, kaikista mukavuuselektroniikan sähköisistä muisteista häviää niihin tallennetut tiedot.

• Aseta ajoneuvon varustelusta riippuen seuraavat tiedot uudelleen: –radiokoodi – ajoneuvokello – kytkinkello – ajoneuvotietokone –istuimen asento Asetusohjeita löydät kustakin käyttöohjeesta. Noudata asennuksessa seuraavia ohjeita:

• Kiinnitä kameran ajoneuvoon asennettavat osat siten, etteivät ne missään tapauksessa (äkkijarrutus, liikenneonnettomuus) irtoa ja johda matkustajien loukkantumiseen.

• Kiinnitä järjestelmän verhousten alle kiinnitettävät osat siten, että ne eivät voi irrota tai vahingoittaa muita osia ja johtimia tai haitata mitään ajoneuvon toimintoja (ohjaus, polkimet jne.)

• Huolehdi poratessasi siitä, että poran terällä on reiän takana riittävästi tilaa, jotta terä ei aiheuta vaurioita (kuva 2, sivulla 4).

• Pyöristä kaikkien reikien reunat ja käsittele ne ruostesuoja-aineella.

• Ota aina huomioon ajoneuvon valmistajan turvallisuusohjeet. Eräitä töitä (esim. turvatyynyn tapaiset järjestelmät jne.) saa tehdä vain koulutuksen saanut ammattihenkilökunta. CAM44-IO-16s.book Seite 183 Mittwoch, 5. Oktober 2016 11:38 11FI Turvallisuus- ja kiinnitysohjeita CAM44

Noudata seuraavia ohjeita sähköisiin osiin liittyvissä töissä:

• Käytä jännitteen tarkastamiseen sähköjohtimista vain diodijännitekynää (kuva 1 8,sivulla 3) tai volttimittaria (kuva 1 9, sivulla 3). Jännitekynät, joissa on lamppu (kuva 1 12, sivulla 3) ottavat liian paljon virtaa, jolloin ajoneuvon elektronikka voi vaurioitua.

• Huolehdi ennen sähköjohtojen vetämistä siitä, että ne – eivät ole taitteella tai kierteellä, – eivät hankaa reunoihin, – eivät kulje suojaamattomina teräväreunaisista rei'istä (kuva 3, sivulla 4).

• Eristä kaikki johtimet ja liitännät.

• Kiinnitä johdot mekaanisen kuormituksen estämiseksi johtokiinnittimillä tai eristysnauhalla, esim. ajoneuvossa jo oleviin johtoihin. Kamera on vesitiivis. Kameran tiivisteet eivät kuitenkaan kestä korkeapainepesuria (kuva 4, sivulla 4). Noudata siksi seuraavia kameran käsittelyä koskevia ohjeita:

• Älä avaa kameraa, koska tämä haittaa sen tiiviyttä ja toimintakykyä (kuva 5, sivulla 4).

• Älä vedä johdoista, koska tämä haittaa kameran tiiviyttä ja toimintakykyä (kuva 6, sivulla 4).

• Kamera ei sovi käytettäväksi veden alla (kuva 7, sivulla 4). CAM44-IO-16s.book Seite 184 Mittwoch, 5. Oktober 2016 11:38 11FI CAM44 Toimituskokonaisuus

3 Toimituskokonaisuus 4 Lisävarusteet Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen): 5 Määräysten mukainen käyttö Kamera CAM44 (tuotenro 9600000043) on ajateltu käytettäväksi ensisijaisesti ajoneuvoissa. Sitä voidaan käyttää peruutusvideojärjestelmissä, joita käytetään suoraan ajoneuvon takana olevan alueen tarkkailemiseen kuljettajan paikalta käsin, esim. ajoneuvoa käänneltäessä tai pysäköitäessä.

Nro –kuva 8, sivulla 5 Määrä Nimitys Tu o te n r o 11Kamera moottorikäyttöisellä suojakannella2 2 Peitelevy31Kameran suojus4 1 Kameran pidike5 1 Eristinalusta6 1 Adapterirasia CAM44 91022000787 1 Jatkojohto 9102200030– 1 Kiinnitysmateriaali Nimitys Tu o te n r o Kytkinrasia AMP100 9600000210 VAROITUS! Peruutusvideojärjestelmät ovat peruutusapuvälineitä, kuitenkaan ne eivät vapauta sinua velvollisuudesta olla erityisen varovainen peruuttaessasi. CAM44-IO-16s.book Seite 185 Mittwoch, 5. Oktober 2016 11:38 11FI Tekninen kuvaus CAM44

6 Tekninen kuvaus Värikamera ja yhdysrakenteinen mikrofoni on sijoitettu alumiinikoteloon ja ne välittävät kuvan ja äänen johtoa pitkin monitoriin. Siinä on objektiivi kauko- ja lähinäkyvyydelle. Infrapuna-LEDit parantavat yönäkyvyyttä. Kaukonäkyvyys-objektiivi näyttää ajoneuvon takana olevan tilan, samoin kuin jos katsoisit takaikkunasta. Voit kytkeä sen päälle, kun et aja peruutusvaihteella. Lähinäkyvyys-objektiivi (peruutuskamera) on laajakulmaobjektiivi, joka näyttää suoraan ajoneuvon takana olevan tilan. Se aktivoituu, kun perutuusvaihde laitetaan päälle. Kamera luo peruutustilassa kolme välimatkamerkkiä, jotka näytetään liitetyssä värimonitorissa värillisinä linjoina. Kamera CAM44 on suojattu likaantumiselta moottorikäyttöisellä suojakannella.

Kamera muodostuu seuraavista elementeistä: OHJE Kameroissa on tehtaalla asetettu peilikuvaesitys. Liitetyn monitorin tulee sen vuoksi toimia normaalikuva-toiminolla. Nro kuva 9, sivulla 5Nimitys1 6-napainen liitäntäjohto2 Kaukonäkyvyys-objektiivi3 Infrapuna-LEDit4 Lähinäkyvyys-objektiivi (peruutuskamera)5 Mikrofoni CAM44-IO-16s.book Seite 186 Mittwoch, 5. Oktober 2016 11:38 11FI CAM44 Ohjeita sähköistä liittämistä varten

7 Ohjeita sähköistä liittämistä varten

7.1 Johtojen vetäminen

Noudata siksi seuraavia ohjeita:

• Käyttäkää liitäntäjohtojen läpiviemiseen mahdollisuuksien mukaan alkuperäisiä läpivientipaikkoja tai muita läpivientimahdollisuuksia kuten esim. verhouksen reunoja, tuuletusritilöitä tai puuttuvien kytkinten peitelevyjä. Jos läpivientipaikkoja ei ole, Teidän täytyy porata kyseisiä johtoja vastaavat reiät. Katsokaa etukäteen, että porausreiän toisella puolella on riittävästi tilaa.

• Vedä johdot aina mahdollisuuksien mukaan ajoneuvon sisälle, koska siellä ne on paremmin suojassa kuin ajoneuvon ulkopuolella. Jos kuitenkin vedät johdot ajoneuvon ulkopuolelle, varmista niiden varma kiinnitys (lisäjohtokiinnittimet, eristinnauhat jne.).

• Johtojen vioittumisen välttämiseksi säilytä johtoja vetäessäsi aina riittävä etäisyys ajoneuvon kuumiin ja liikkuviin osiin (pakoputki, vetoakselit, laturi, tuuletin, lämmitin jne.). Käytä mekaaniseen suojaamiseen aaltoputkea tai vastaavanlaisia suojamateriaaleja.

• Ruuvaa liitäntäjohdon pistokeliittimet kiinni estämään veden tunkeutuminen liitokseen (kuva 0, sivulla 5).

• Huolehdi ennen johtojen vetämistä siitä, että ne – eivät ole voimakkaasti taitteella tai kierteellä, – eivät hankaa reunoihin, – eivät kulje suojaamattomina teräväreunaisista rei'istä (kuva 3, sivulla 4).

• Kiinnitä johdot ajoneuvoon, jotta niihin ei voi jäädä kiinni (kompastumisvaara). Tähän voidaan käyttää johtokiinnittimiä, eristysnauhaa tai liimalla liimaamista. HUOMAUTUS! Vahingoittumisvaara!

• Jos poraat reikiä, tarkasta ensin, onko porausreiän takana tarpeeksi vapaata tilaa.

• Epäasianmukaiset johtoyhteydet ja -liitokset johtavat yhä uudelleen virhetoimintoihin ja rakenneosien vaurioitumiseen. Johtojen asianmukainen vetäminen ja liittäminen on varusteosien jatkuvan ja virheettömän toiminnan perusedellytys.

• Johdot eivät saa joutua pitkäksi aikaa kosketuksiin liuotinten kuten esim. bensiinin kanssa, koska liuottimet vahingoittavat muuten johtoja. CAM44-IO-16s.book Seite 187 Mittwoch, 5. Oktober 2016 11:38 11FI Ohjeita sähköistä liittämistä varten CAM44

• Suojaa jokainen ulkopintaan tehtävä reikä sopivin keinoin vesivahingoilta, esim. asettamalla johto tiivistysmassan kanssa paikalleen ja suihkuttamalla johto ja läpivientiholkki tiivistysmassalla.

7.2 Haaroituskappaleen käyttäminen

Huolehdi siitä, että johdot sopivat haaroituskappaleisiin läpimitaltaan, jotta haaroitusliitännöissä ei ilmenisi pätkiviä kontakteja. Käytä haaroituskappaleita seuraavasti: ➤ Vedä johto, johon aiot tehdä haaran, haaroituskappaleen etummaiseen uraan (kuva a A, sivulla 6). ➤ Aseta uuden johdon pää n. 3/4 matkalta taaempaan uraan (kuva a B, sivulla 6). ➤ Sulje kappale ja paina tongeilla kappaleen metallireunaa niin, että sähköinen yhteys syntyy (kuva a C, sivulla 6). ➤ Paina suojakansi alas ja anna kappaleen loksahtaa kiinni. ➤ Tarkasta haaraliitännän kiinnitys vetämällä johdosta (kuva a D, sivulla 6).

7.3 Asiallisen juotoksen tekeminen

Juota johto kiinni alkuperäisjohtimiin seuraavasti: ➤ Poista alkuperäisjohtimen eristys 10 mm:n matkalta (kuva b A, sivulla 6). ➤ Poista liitettävän johtimen eristys 15 mm:n matkalta (kuva b B, sivulla 6). ➤ Kierrä liitettävä johto alkuperäisjohdon ympärille ja juota molemmat johdot yhteen (kuva b G, sivulla 6). ➤ Eristä johdot eristysnauhalla (kuva b D, sivulla 6). OHJE Aloita läpivientien tiivistäminen vasta sitten, kun kaikki kameraa koskevat säätötyöt on tehty loppuun ja liitäntäjohtojen tarvittavat pituudet ovat selvillä. CAM44-IO-16s.book Seite 188 Mittwoch, 5. Oktober 2016 11:38 11FI CAM44 Kameran asennus

Liitä kaksi johtoa kiinni toisiinsa seuraavasti: ➤ Poista eristys molemmista johdoista (kuva c A, sivulla 6). ➤ Vedä toisen johdon päälle n. 20 mm:n pituinen kutistemuovisukka (kuva c B, sivulla 6). ➤ Kierrä johdot toistensa ympärille ja juota ne yhteen (kuva c C, sivulla 6). ➤ Työnnä kutistemuovisukka juotoskohdan päälle ja lämmitä sitä hieman (kuva c D, sivulla 6). 8 Kameran asennus

8.1 Tarvittavat työkalut

Kiinnittämiseen ja asentamiseen tarvitset seuraavia työkaluja:

• Poranteräsarja (kuva 1 1, sivulla 3)

• Porakone (kuva 1 2, sivulla 3)

• Ruuvimeisseli (kuva 1 3, sivulla 3)

• Lenkki- tai kiintoavainsarja (kuva 1 4, sivulla 3)

• Mitta (kuva 1 5, sivulla 3)

• Vasara (kuva 1 6, sivulla 3)

• Merkkipuikko (kuva 1 7, sivulla 3) Sähköliitäntää ja sen tarkastamista varten tarvitset seuraavia apuvälineitä:

• Diodijännitekynä (kuva 1 8, sivulla 3) tai volttimittari (kuva 1 9, sivulla 3)

• Eristysnauhaa (kuva 1 11, sivulla 3)

• Mahd. johdon läpivientiholkkeja Johtojen kiinnittämiseen tarvitaan mahdollisesti vielä lisää johtokiinnittimiä. CAM44-IO-16s.book Seite 189 Mittwoch, 5. Oktober 2016 11:38 11FI Kameran asennus CAM44

Noudata asennuksessa seuraavia ohjeita:

• Ulkokamera tulisi tarkoituksenmukaisen kuvakulman saavuttamiseksi asentaa vähintään 2 m korkeudelle. Huolehdi asennustöissä siitä, että työskentelypaikka on riittävän tukeva.

• Huolehdi siitä, että kameran asennuspaikka on riittävän tukeva (esim. ajoneuvon kattoa pyyhkivät oksat voivat tarttua kameraan).

• Asenna kamera vaakasuoraan keskelle ajoneuvon takaosaa (kuva d, sivulla 7).

• Käytä ehdottomasti mukana toimitettua eristinalustaa (kuva 8 5, sivulla 5). Sillä estetään ajoneuvon huonoista maadoitusliitännöistä johtuvat vuotovirrat. Vuotovirroista seuraa kuvassa näkyviä raitoja tai kovaäänisestä kuuluvaa hurinaa ja jopa vaurioita.

• Varmin kiinnitys saavutetaan korirakenteen katon läpi menevillä ruuveilla. Noudata tällöin seuraavia ohjeita: – Valitun asennuspaikan takana täytyy olla riittävästi vapaata tilaa asennusta varten. – Jokainen läpivienti täytyy suojata sopivin keinoin vesivahinkoja vastaan (esim. laittamalla ruuveihin tiivistysmassaa ja/tai suihkuttamalla ulkoiset kiinnitysosat tiivistysmassalla). – Korirakenteen täytyy olla kiinnityskohdassa riittävän tukeva, jotta kamerapidike voidaan kiristää riittävän kireälle.

• Tarkasta etukäteen, että porausreiän toisella puolella on riittävästi tilaa (kuva 2, sivulla 4).

• Jos et ole varma valitsemastasi asennuspaikasta, käänny korirakenteen valmistajan tai sen edustajan puoleen. HUOMIO! Valitse kameran paikka hyvin ja kiinnitä se niin lujasti, että kamera se ei voi missään tapauksessa johtaa lähellä seisovien ihmisten loukkaantumiseen esim. ajoneuvoon osuvien oksien repäistessä kameran irti. OHJE Jos ajoneuvon ajoneuvopapereihin merkitty korkeus tai pituus muuttuu kameran asentamisen takia, muutos täytyy hyväksyttää asianomaisissa paikoissa (katsastuskonttorit). Anna oman liikenneviranomaisesi kirjata uusi hyväksyntä ajoneuvopapereihin. CAM44-IO-16s.book Seite 190 Mittwoch, 5. Oktober 2016 11:38 11FI CAM44 Kameran asennus

Suorita asennus seuraavasti: ➤ Pidä kameran pidikettä valitussa asennuspaikassa ja merkitse vähintään kaksi eri porauskohtaa (kuva e, sivulla 7). ➤ Tee aiemmin merkittyihin kohtiin vasaralla ja merkkipuikolla alkusyvennys, jotta poranterä ei lipsahda kohdaltaan. Jos haluat ruuvata kameran kiinni peltiruuveilla (kuva f, sivulla 7)

➤ Poraa merkitsemiisi kohtiin Ø 4 mm:n reiät. ➤ Pyöristä kaikki poratut reiät ja suojaa ne ruosteelta. ➤ Liimaa molemmilta puoliltaan liimautuva eristysalusta (kuva 8 5 sivulla 5) pidikkeen asennuspuolelle. Eristyslevy toimii myös tiivisteenä ja suojaa maalipintaa. ➤ Ruuvaa kameran pidike kiinni paikalleen 5 x 20 mm -peltiruuveilla. Jos haluat kiinnittää kameran korirakenteen läpi kierreruuveilla (kuva g , sivulla 7)

➤ Poraa merkitsemiisi kohtiin Ø 5,5 mm:n reiät. ➤ Pyöristä kaikki poratut reiät ja suojaa ne ruosteelta. ➤ Liimaa molemmilta puoliltaan liimautuva eristysalusta (kuva 8 5 sivulla 5) pidikkeen asennuspuolelle. Eristyslevy toimii myös tiivisteenä ja suojaa maalipintaa. ➤ Ruuvaa kameran pidike kiinni M5 x 20 mm -kierreruuveilla. Koripaksuudesta riippuen voit tarvita pidemmät kierreruuvit. OHJE Rasvaa ruuvien kierteet ruuvikorroosion minimoimiseksi. HUOMAUTUS! Peltiruuveja saa käyttää kiinnittämiseen vain, kun kiinnitysalusta on vähintään 1,5 mm paksua teräspeltiä. HUOMAUTUS! Huolehdi siitä, että mutterit eivät voi niitä kiristettäessä kiskoutua korirakenteen läpi. Käytä mahd. suurempia prikkoja tai peltilevyjä. CAM44-IO-16s.book Seite 191 Mittwoch, 5. Oktober 2016 11:38 11FI Kameran asennus CAM44

Kameran liitäntäjohdon läpiviennin tekeminen (kuva h, sivulla 8)

➤ Poraa kameran lähelle Ø 16 mm:n reikä. ➤ Pyöristä kaikki peltiin poratut reiät ja suojaa ne ruosteelta. ➤ Laita kaikkiin teräväreunaisiin reikiin läpivientiholkki. Kameran ja kameran suojuksen kiinnittäminen

➤ Työnnä kamerasuojus (kuva 8 3, sivulla 5) kameran pidikkeen päälle siten, – että kamerasuojuksen kiinnitysruuvaus (kuva i, sivulla 8) on kameran 3-mm-kierteen päällä. – että molemmat muut kiinnitysruuvaukset (kuva i, sivulla 8) ovat kameran 3-mm-kierteiden päällä. ➤ Kiinnitä kamerasuojus molemmilla ruuveilla M3 x 6 mm kiinnitysruuvaukseen (ks. kuva i, sivulla 8). ➤ Työnnä kamera kamerapidikkeeseen (kuva j, sivulla 8).

➤ Kiinnitä kamera löysästi neljällä ruuvilla M3 x 8 mm molempiin muihin kiinnitysruuvauksiin (kuva j , sivulla 8). Kamera on nyt keskitetty. ➤ Suuntaa kamera siten, että objektiivi muodostaa n. 20° kulman ajoneuvon pystyakseliin nähden (kuva k, sivulla 8). OHJE Käyttäkää liitäntäjohtojen läpivientiin mahdollisuuksien mukaan valmiina olevia läpivientipaikkoja, esim. tuuletusritilöitä. Jos läpivientipaikkoja ei ole, Teidän täytyy porata Ø 16 mm:n reikä. HUOMAUTUS! Vahingoittumisvaara! Tarkastakaa etukäteen, että porausreiän toisella puolella on riittävästi tilaa. HUOMAUTUS! Kameraa ei saa asentaa milloinkaan ilman lisäkamerasuojusta. Käytä kameran suojuksen asentamiseen vain ruuveja M3 x 6 mm. Pidemmät ruuvit vahingoittavat kameraa. HUOMAUTUS! Käytä kameran kiinnittämiseen pidikkeeseen vain mukana toimitettuja ruuveja. Pidemmät ruuvit vahingoittavat kameraa. CAM44-IO-16s.book Seite 192 Mittwoch, 5. Oktober 2016 11:38 11FI CAM44 Kameran asennus

8.3 Kameran liittäminen

➤ Vedä kamerajohto ajoneuvon sisään. ➤ Työnnä kamerajohdon pistoke jatkojohdon pistoliittimeen. ➤ Ruuvaa liitäntäjohdon pistokeliittimet kiinni estämään veden tunkeutuminen liitokseen (kuva 0, sivulla 5).

8.4 Kytkinrasian 9102200078 liittäminen

(kuva n, sivulla 9) Kytkinrasia on valmisteltu asennusvalmiiksi. ➤ Kiinnitä kytkinrasia sopivaan paikkaan. ➤ Liitä kytkinrasia sähköisesti seuraavalla tavalla: – Liitä monitorin kameratulot liittimiin ”V1” ja ”V2”. – Liitä kameran järjestelmäjohto liitäntään ”TWIN”. Kamera kytketään päälle ja pois peruutusvaihteella tai kameran valintapainikkeella monitorista. OHJE Kiristä neljä ruuvia M3 x 8 mm vasta, kun olet ensin suunnannut kameran (katso kap. ”Toiminnan tarkastaminen ja kameran säätäminen” sivulla 194). Tätä varten sinun täytyy vielä ensin asentaa monitori ja liittää se sähköisesti. OHJE

• Vetäkää kamerajohto siten, että kameran ja jatkojohdon pistoliitäntään päästään helposti käsiksi, jos kamera täytyy mahdollisesti irrottaa. Asennuksen purkaminen helpottuu näin huomattavasti.

• Laittakaa pistokkeeseen hieman rasvaa, esim. naparasvaa, pistokkeiden korroosion minimoimiseksi. CAM44-IO-16s.book Seite 193 Mittwoch, 5. Oktober 2016 11:38 11FI Kameran asennus CAM44

8.5 Kytkinrasian AMP100 (kuva o, sivulla 10)

Kytkinrasia (ei sisälly toimituskokonaisuuteen) on valmisteltu asennusvalmiiksi. ➤ Asenna kytkinrasia kuten siihen kuuluvassa asennus- ja käyttöohjeessa kuvataan.

➤ Liitä kytkinrasia sähköisesti kuten siihen kuuluvassa asennus- ja käyttöohjeessa kuvataan.

8.6 Toiminnan tarkastaminen ja kameran säätäminen

➤ Tarkasta kameran toiminta sen jälkeen, kun olet liittänyt sen monitoriin. ➤ Suuntaa kamera tarvittaessa monitorikuvan avulla: Monitorikuvan alareunassa tulisi näkyä ajoneuvon perä tai takapuskuri. Takapus- kurin keskikohdan tulisi olla myös monitorikuvan keskikohta (kuva m, sivulla 9). ➤ Kiristä kameran neljä kiinnitysruuvia. ➤ Aseta sivukatteet paikoilleen ja varmista jokainen niistä kiinnitysruuvilla (kuva l, sivulla 8). Suorita kontrasti- ja kirkkaussäädöt monitorin avulla. OHJE Jos haluat käyttää molempia kameramoduuleja eteenpäinajossa, tulee mukana toimitetut vipukatkaisimet asentaa (katso asennus- ja käyttöohje AMP100). OHJE Kytkinrasian lähtö ”2” on apulähtö, liitettäväksi esim. toiseen monitoriin. OHJE Välimatkamerkkien etäisyysarvot (katso kap. ”Etäisyyksien arvioiminen” sivulla 195) pätevät vain silloin, kun kamera on asennettu n. 230 – 250 cm:n korkeudelle. Tarkasta todellinen asennuskorkeus kameran asentamisen jälkeen. Jos asennuskorkeus poikkeaa näistä arvoista, selvitä välimatkamerkkien todelliset etäisyysarvot. CAM44-IO-16s.book Seite 194 Mittwoch, 5. Oktober 2016 11:38 11FI CAM44 Kameran käyttäminen

9 Kameran käyttäminen

9.1 Etäisyyksien arvioiminen

Kamera luo peruutustilassa kolme välimatkamerkkiä, jotka näytetään liitetyssä värimonitorissa värillisinä linjoina (kuva p, sivulla 10). Linjat helpottavat ajoneuvon ja esteen välisen etäisyyden arvioimista. Jos kamera on asennettu n. 230 – 250 cm:n korkeudelle, linjat osoittavat seuraavat etäisyydet: 10 Kameran hoito ja puhdistus

➤ Puhdista kamera toisinaan pehmeällä, kostealla rievulla. 11 Tuotevastuu Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi. Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat:

• kopio ostolaskusta, jossa näkyy ostopäivä,

• valitusperuste tai vikakuvaus. Väri Etäisyysvihreä (A) n. 3 mkeltainen (B) n. 1 mpunainen (C) n. 0,3 m HUOMAUTUS! Älä käytä puhdistamiseen teräviä tai kovia välineitä, koska tämä voi johtaa laitteen vahingoittumiseen. CAM44-IO-16s.book Seite 195 Mittwoch, 5. Oktober 2016 11:38 11FI Hävittäminen CAM44

12 Hävittäminen ➤ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon. Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi. 13 Tekniset tiedot PerfectView CAM44Tuotenro.: 9600000043Kuvakenno: Kaukonäkyvyys: 1/4" väri-CMOS-sensori, n. 290000 kuvapistettä, 648(H) x 488(V)Lähinäkyvyys: 1/3" CMOS, 762(H) x 504(V)TV-järjestelmä: PALHerkkyys: < 1 Lux tai 0,0 Lux IR-LEDillä (lähinäkyvyys)Kuvakulma: Kaukonäkyvyys-objektiivi: n. 50°lähinäkyvyys-objektiivi: n. 140° kulmittainMikrofoniherkkyys: n. 56 dBSäilytyslämpötila: –30 °C – +85 °CKäyttölämpötila: –30 °C – +70 °CKäyttöjännite: 12 – 16 VgKulutus: maks. 4 W Mitat L x K x S (pidikkeen kanssa): 114 x 74 x 62 mm Paino: n. 360 gHyväksynnät:
