MANUALE UTENTE PerfectView CAM 44 DOMETIC

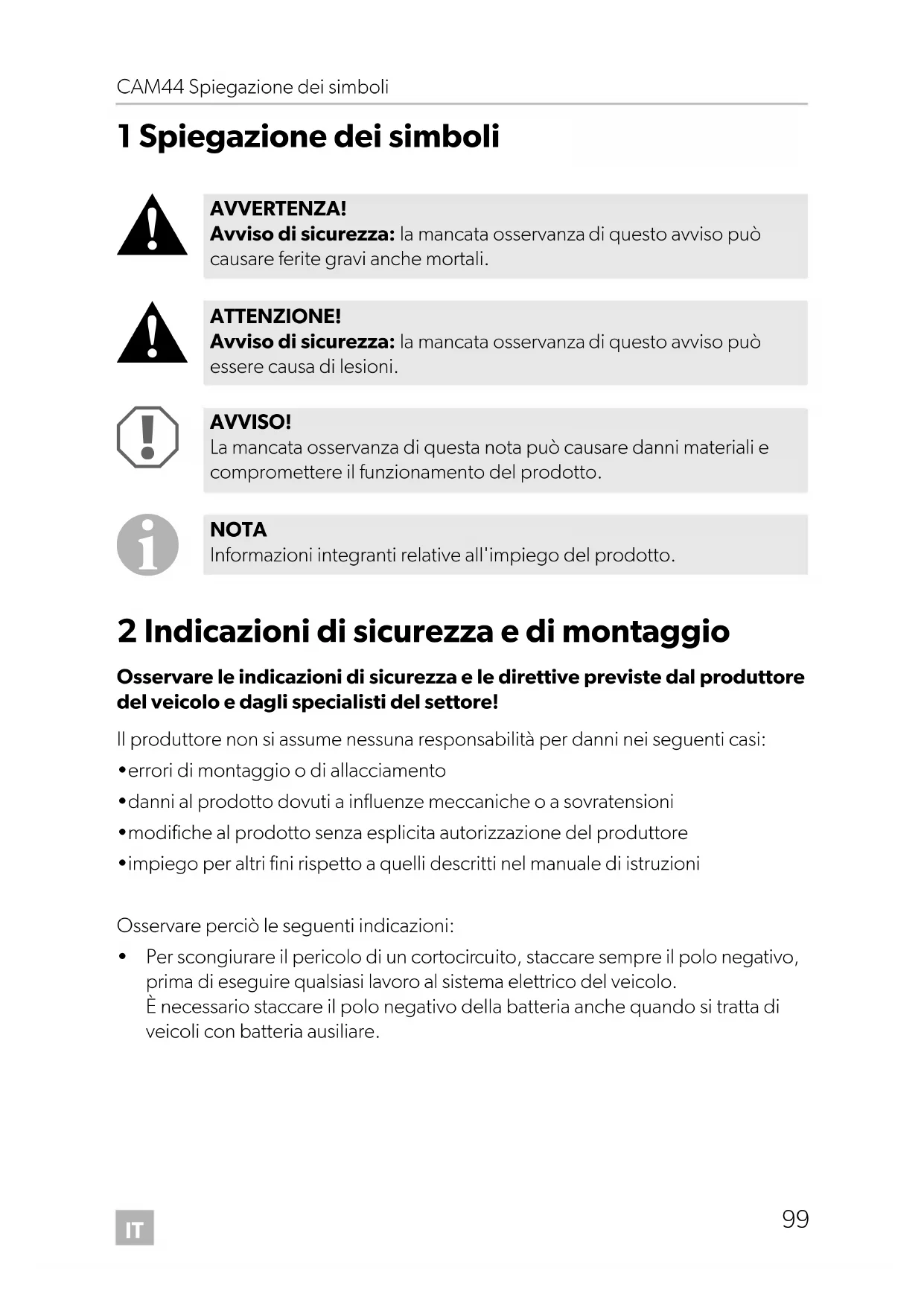

1 Spiegazione dei simboli

2 Indicazioni di sicurezza e di montaggio Osservare le indicazioni di sicurezza e le direttive previste dal produttore del veicolo e dagli specialisti del settore! Il produttore non si assume nessuna responsabilità per danni nei seguenti casi:

• errori di montaggio o di allacciamento

• danni al prodotto dovuti a influenze meccaniche o a sovratensioni

• modifiche al prodotto senza esplicita autorizzazione del produttore

• impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni Osservare perciò le seguenti indicazioni:

• Per scongiurare il pericolo di un cortocircuito, staccare sempre il polo negativo, prima di eseguire qualsiasi lavoro al sistema elettrico del veicolo. È necessario staccare il polo negativo della batteria anche quando si tratta di veicoli con batteria ausiliare. AVVERTENZA! Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravi anche mortali. ATTENZIONE! Avviso di sicurezza: la mancata osservanza di questo avviso può essere causa di lesioni. AVVISO! La mancata osservanza di questa nota può causare danni materiali e compromettere il funzionamento del prodotto. NOTA Informazioni integranti relative all'impiego del prodotto. CAM44-IO-16s.book Seite 99 Mittwoch, 5. Oktober 2016 11:38 11IT Indicazioni di sicurezza e di montaggio CAM44

• Collegamenti elettrici inadeguati possono provocare in caso di cortocircuito: – bruciatura di cavi, – attivazione dell’airbag, – danneggiamento ai dispositivi elettronici di comando, – guasti delle funzioni elettriche (lampeggiatore, luce di arresto, segnalatore acustico, accensione, luce di marcia).

• Per l'esecuzione dei lavori alle seguenti linee, impiegare solamente spine, spine femmina piatte e capicorda isolati: – 30 (ingresso diretto del polo positivo della batteria), – 15 (polo positivo inserito, dietro batteria), – 31 (cavo di ritorno dalla batteria, a massa), – 58 (proiettore di retromarcia). Non impiegare morsetti.

• Impiegare una pinza a crimpare (fig. 1 10, pagina 3) per collegare i cavi.

• Collegare il cavo con viti agli allacciamenti sulla linea 31 (a massa) – con capocorda e rosetta elastica dentata piana ad una vite di massa propria del veicolo o – con capocorda e vite autofilettante alla lamiera della carrozzeria. Accertarsi che ci sia un buon collegamento di massa! Quando si stacca il polo negativo della batteria tutte le memorie volatili del sistema dell'elettronica per funzioni comfort perdono i dati memorizzati.

• A seconda dell'equipaggiamento del veicolo devono essere reimpostati i seguenti dati per: –codice radio –orologio –timer – computer di bordo – posizione sedile Per indicazioni relative all'impostazione, consultare le istruzioni per l'uso valide di volta in volta. Osservare le seguenti indicazioni per il montaggio.

• Fissare i componenti della telecamera montati nel veicolo in modo che non possano staccarsi, (ad es. in caso di frenate brusche o incidenti) e non possano portare al ferimento dei passeggeri.

• Fissare i componenti del sistema non a vista da applicare sotto il rivestimento in modo tale che non possano staccarsi o danneggiare altri componenti e cavi e compromettere le funzioni del veicolo (sterzo, pedali ecc.). CAM44-IO-16s.book Seite 100 Mittwoch, 5. Oktober 2016 11:38 11IT CAM44 Indicazioni di sicurezza e di montaggio

• Durante i lavori di trapanatura, assicurarsi che ci sia spazio sufficiente per l'uscita del trapano per evitare eventuali danni (fig. 2, pagina 4).

• Sbavare ogni foro e trattarlo con antiruggine.

• Osservare sempre le indicazioni di sicurezza del produttore del veicolo. Alcuni lavori (ad es. ai sistemi di arresto quali AIRBAG ecc.) devono essere eseguiti esclusivamente da personale qualificato addestrato. Osservare le seguenti indicazioni durante l'esecuzione dei lavori ai componenti elettrici.

• Per il controllo della tensione nelle linee elettriche utilizzare unicamente una lampada campione a diodi (fig. 1 8, pagina 3) oppure un voltmetro (fig. 1 9, pagina 3). Le lampade campione con una lampadina (fig. 1 12, pagina 3) assorbono correnti troppo elevate rischiando così di danneggiare il sistema elettronico del veicolo.

• Durante la disposizione degli allacciamenti elettrici fare in modo che questi – non vengano torti o piegati, – non sfreghino contro spigoli, – non vengano posati in canaline con spigoli vivi senza protezione (fig. 3, pagina 4).

• Isolare tutti i collegamenti e gli allacciamenti.

• Con fascette serracavi o con nastro isolante fissare i cavi, ad es. alle linee disponibili, per proteggerli dalle sollecitazioni meccaniche. La telecamera è a tenuta stagna. Le guarnizioni della telecamera però non resistono al getto di una idropulitrice (fig. 4, pagina 4). È opportuno perciò osservare le seguenti indicazioni per l'impiego della telecamera:

• Non aprire la telecamera in quanto ne verrebbero compromesse la tenuta e la funzionalità (fig. 5, pagina 4).

• Non tirare i cavi perché la tenuta e la funzionalità della telecamera verrebbero compromesse (fig. 6, pagina 4).

• La telecamera non è adatta per l'impiego sott'acqua (fig. 7, pagina 4). CAM44-IO-16s.book Seite 101 Mittwoch, 5. Oktober 2016 11:38 11IT Dotazione CAM44

3Dotazione 4Accessori Disponibile come accessorio (non in dotazione): 5 Uso conforme alla destinazione La telecamera CAM44 (n. art. 9600000043) è concepita principalmente per l'impiego in veicoli. Possono essere applicate in videosistemi di retromarcia che servono a controllare dal sedile di guida la zona direttamente dietro il veicolo, ad es. durante le manovre o la fase di parcheggio.

N. infig. 8, pagina 5Quantità Denominazione N. articolo11telecamera con copertura di protezione a motore2 2 copertura3 1 calotta di protezione della telecamera4 1 supporto della telecamera5 1 supporto isolante6 1 scatola adattatore CAM44 91022000787 1 cavo di prolunga 9102200030– 1 materiale di fissaggioDenominazione N. articoloScatola di comando AMP100 9600000210 AVVERTENZA! I videosistemi di retromarcia rappresentano un aiuto nelle manovre di retromarcia, tuttavia non esulano il conducente dal dovere di guidare con particolare prudenza durante le manovre di retromarcia. CAM44-IO-16s.book Seite 102 Mittwoch, 5. Oktober 2016 11:38 11IT CAM44 Descrizione tecnica

6 Descrizione tecnica La telecamera a colori con microfono integrato è alloggiata in una scatola in alluminio e trasmette immagini e suoni attraverso un cavo collegato ad un monitor. È dotata di un obiettivo a focale lunga e di uno a focale corta. I LED a raggi infrarossi consentono una migliore visibilità notturna. L'obiettivo a focale lunga indica lo spazio dietro il veicolo come se il conducente guardasse dal finestrino posteriore. È possibile inserirlo se non si stanno svolgendo manovre di retromarcia. L'obiettivo a focale corta (telecamera per la retromarcia) è un obiettivo grandango- lare che indica lo spazio direttamente dietro il veicolo. Viene inserito quando si inse- risce la retromarcia. La telecamera genera nella modalità retromarcia tre contrassegni di distanza, che vengono visualizzati come linee colorate su un monitor a colori collegato. La telecamera CAM44 è equipaggiata con una copertura di protezione a motore contro lo sporco.

La telecamera è costituita dai seguenti elementi: NOTA Le telecamere sono dotate in fabbrica di un'immagine speculare. Un monitor collegato deve perciò lavorare con un'immagine reale. N. allafig. 9, pagina 5Denominazione1 cavo di allacciamento a 6 poli2 obiettivo a focale lunga3 LED a raggi infrarossi4 obiettivo a focale corta (telecamera per retromarcia)5 microfono CAM44-IO-16s.book Seite 103 Mittwoch, 5. Oktober 2016 11:38 11IT Indicazioni per l’allacciamento elettrico CAM44

7 Indicazioni per l’allacciamento elettrico

Osservare perciò le seguenti indicazioni.

• Per il passaggio del cavo di allacciamento impiegare, a seconda delle possibilità, canaline originali o altri tipi di aperture, ad es. spigoli dei pannelli interni, griglie di aerazione oppure interruttori finti. Se non ci sono aperture disponibili, occorre realizzare fori orrispondenti per i vari cavi. Verificare prima che ci sia uno spazio sufficiente per l’uscita del trapano.

• Quando è possibile, posare i cavi sempre all'interno del veicolo perché qui sono più protetti che al suo esterno. Se tuttavia i cavi devono essere posati all'esterno del veicolo, assicurarsi che siano fissati in modo sicuro (mediante fascette serracavi supplementari, nastro isolante e simili).

• Per evitare danni al cavo, nel posarlo fare in modo che ci sia sempre una distanza sufficiente da elementi caldi e rotanti del veicolo (tubi di scarico, alberi motore, alternatore, ventola, riscaldamento e simili). Per proteggere le parti meccaniche utilizzare un tubo ondulato o materiali di protezione simili.

• Per proteggere dalla penetrazione d'acqua, avvitare i collegamenti a spina dei cavi di collegamento (fig. 0, pagina 5).

• Durante la posa dei cavi assicurarsi che questi – non vengano torti o piegati eccessivamente, – non sfreghino contro spigoli, – non vengano posati in canaline con spigoli vivi senza protezione (fig. 3, pagina 4).

• Fissare i cavi in modo sicuro nel veicolo per evitare che si impiglino (pericolo di caduta). A questo scopo utilizzare fascette serracavi, nastro isolante o adesivi. AVVISO! Pericolo di danni!

• Prima di effettuare dei fori, assicurarsi che ci sia spazio sufficiente per l'uscita della punta da trapano.

• Pose e collegamenti dei cavi non eseguiti a regola d’arte portano sempre a malfunzionamenti o danni degli elementi costruttivi. Un’esecuzione corretta della posa e del collegamento dei cavi rappresenta il presupposto essenziale per un funzionamento dura- turo e corretto dei componenti dell’equipaggiamento ausiliario.

• I cavi non devono venire in contatto per un periodo prolungato con solventi come ad es. benzina, poiché possono esserne danneggiati. CAM44-IO-16s.book Seite 104 Mittwoch, 5. Oktober 2016 11:38 11IT CAM44 Indicazioni per l’allacciamento elettrico

• Prendere le dovute precauzioni per proteggere ogni apertura realizzata nella carrozzeria in modo che non penetri acqua, ad es. mediante l'introduzione del cavo con materiale sigillante e spruzzando mastice sul cavo e sulla boccola passacavo.

7.2 Impiego dei connettori di derivazione

Per evitare contatti difettosi nei collegamenti di derivazione è importante che le sezioni dei cavi siano adatte ai connettori di derivazione. Per utilizzare i connettori di derivazione, procedere come segue. ➤ Poggiare il cavo di derivazione nella scanalatura anteriore del connettore di derivazione (fig. a A, pagina 6). ➤ Inserire l'estremità del nuovo cavo per ca. i 3/4 nella scanalatura posteriore (fig. a B, pagina 6). ➤ Chiudere il connettore e stringere con una pinza universale il pin in metallo posizionato al suo interno in modo da stabilire un collegamento di corrente (fig. a C, pagina 6). ➤ Premere il tappo di protezione verso il basso e farlo arrestare sul connettore. ➤ Controllare se il collegamento di derivazione è fissato bene tirando il cavo (fig. a D, pagina 6).

7.3 Creazione di collegamenti saldati corretti

Per saldare un cavo alle linee originali, procedere come segue. ➤ Rimuovere 10 mm dell'isolamento dalla linea originale (fig. b A, pagina 6). ➤ Rimuovere 15 mm dell'isolamento dal cavo da allacciare (fig. b B, pagina 6). ➤ Avvolgere il cavo che deve essere allacciato alla linea originale e saldare entrambi i cavi (fig. b C, pagina 6). ➤ Isolare i cavi con nastro isolante (fig. b D, pagina 6). Per unire due cavi, procedere come segue. ➤ Rimuovere l'isolamento da entrambi i cavi (fig. c A, pagina 6). NOTA Iniziare l'impermeabilizzazione delle aperture solo dopo aver terminato di impostare la telecamera e aver stabilito le lunghezze necessarie dei cavi di allacciamento. CAM44-IO-16s.book Seite 105 Mittwoch, 5. Oktober 2016 11:38 11loading-circle-1IT CAM44 Montaggio della telecamera

8.2 Montaggio della telecamera

Osservare le seguenti indicazioni per il montaggio.

• Applicare la telecamera ad almeno due metri di altezza, per ottenere un angolo di visibilità ragionevole. Durante il montaggio assicurarsi che si disponga di una superficie di ampiezza e stabilità sufficienti per lavorare.

• Assicurarsi che la telecamera sia montata in modo sufficientemente stabile (ad es. è possibile che passando sotto ad alberi i rami si possano impigliare nella tele- camera sul tetto).

• Allineare la telecamera in orizzontale e disporla centralmente sulla parte posteriore del veicolo (fig. d, pagina 7).

• Impiegare sempre la piastra isolante fornita in dotazione (fig. 8 5, pagina 5). In questo modo si evita la formazione di correnti di dispersione dovute ad un cattivo collegamento a massa nel veicolo. Le righe sulle immagini e il ronzio degli alto- parlanti sono le conseguenze dovute alle correnti di dispersione.

• Il modo migliore per fissare la telecamera è con viti che passano attraverso la carrozzeria. Osservare quindi le seguenti indicazioni: – Dietro alla posizione scelta per il montaggio ci deve essere sufficiente spazio per permettere il montaggio. – Tenere presente che ogni apertura deve essere protetta con misure adeguate contro la penetrazione d'acqua (ad es. utilizzando viti con mastice e/o spruzzando mastice sui componenti di fissaggio esterni). – La struttura corrispondente alla zona di fissaggio deve offrire sufficiente solidità in modo che il supporto della telecamera possa essere stretto adeguatamente. ATTENZIONE! Scegliere l'ubicazione della telecamera e fissarla saldamente in modo tale da impedire in qualsiasi situazione che possano venire ferite persone che si trovano nelle vicinanze, per es. se la telecamera viene staccata da rami bassi che strisciano sul tetto del veicolo. NOTA Se con l'installazione della telecamera vengono modificate l'altezza o la lunghezza del veicolo rispetto a quelle indicate nella carta di circola- zione, è necessario fare eseguire un nuovo collaudo dagli enti compe- tenti (TÜV, DEKRA e simili). Far registrare il nuovo collaudo sulla carta di circolazione dall'ente per la circolazione stradale competente. CAM44-IO-16s.book Seite 107 Mittwoch, 5. Oktober 2016 11:38 11IT Montaggio della telecamera CAM44

• Prima controllare che ci sia uno spazio sufficiente per l'uscita del trapano (fig. 2, pagina 4).

• Se si nutrono dubbi sulla sicurezza del luogo di montaggio prescelto, consigliamo di richiedere informazioni presso il costruttore della carrozzeria o presso una filiale.

Per eseguire il montaggio procedere come segue. ➤ Tenere il supporto della telecamera sul luogo di montaggio prescelto e contrassegnare almeno due diversi punti per la trapanatura (fig. e, pagina 7). ➤ Punzonare i punti precedentemente contrassegnati usando martello e punzoni per impedire una deviazione del trapano. Per avvitare la telecamera con viti per lamiera (fig. f, pagina 7)

➤ Su tutti i punti precedentemente contrassegnati realizzare un foro del Ø di 4 mm. ➤ Sbavare ogni foro e trattarlo con protezione antiruggine. ➤ Incollare la piastra isolante biadesiva (fig. 8 5, pagina 5) sul lato di montaggio del supporto. La piastra isolante ha anche lo scopo di impermeabilizzare e proteggere la verniciatura. ➤ Avvitare il supporto della telecamera con le viti per lamiera 5 x 20 mm. NOTA Per ridurre al minimo la corrosione delle viti, lubrificare la filettatura. AVVISO! Il fissaggio con viti per lamiera deve essere eseguito solo in lamiere d'acciaio con uno spessore minimo di 1,5 mm. CAM44-IO-16s.book Seite 108 Mittwoch, 5. Oktober 2016 11:38 11IT CAM44 Montaggio della telecamera

Per fissare la telecamera con viti maschianti attraverso la carrozzeria del veicolo (fig. g, pagina 7)

➤ Su tutti i punti precedentemente contrassegnati realizzare un foro del Ø di 5,5 mm. ➤ Sbavare ogni foro e trattarlo con protezione antiruggine. ➤ Incollare la piastra isolante biadesiva (fig. 8 5, pagina 5) sul lato di montaggio del supporto. La piastra isolante ha anche lo scopo di impermeabilizzare e proteggere la verniciatura. ➤ Avvitare il supporto della telecamera con le viti maschianti M5 x 20 mm. A seconda dello spessore della carrozzeria sono necessarie viti maschianti più lunghe. Creazione dell'apertura per il passaggio del cavo di allacciamento della telecamera (fig. h, pagina 8)

➤ Realizzare un foro del Ø di 16 mm in prossimità della telecamera. ➤ Sbavare ogni foro realizzato sulla lamiera e trattarlo con antiruggine. ➤ Dotare tutte le canaline con spigoli vivi di una boccola passacavo. AVVISO! Assicurarsi che durante il serraggio i dadi non trapassino la carrozzeria. Impiegare eventualmente rondelle di spessore maggiore o piastre in lamiera. NOTA Per il passaggio del cavo di allacciamento, utilizzare, a seconda delle possibilità, aperture già esistenti, per es. griglie di aerazione. Se non ci sono aperture disponibili, occorre realizzare un foro del Ø di 16 mm. AVVISO! Pericolo di danni! Prima controllare che ci sia uno spazio sufficiente per l’uscita del trapano. CAM44-IO-16s.book Seite 109 Mittwoch, 5. Oktober 2016 11:38 11IT Montaggio della telecamera CAM44

Fissaggio della telecamera e della relativa calotta di protezione

➤ Spingere la protezione della telecamera (fig. 8 3, pagina 5) sopra la telecamera – in modo che il foro di fissaggio della protezione della telecamera (fig. i, pagina 8) poggi sopra il filetto di 3 mm della telecamera, – in modo che gli altri due fori di fissaggio (fig. i, pagina 8) poggino sopra i filetti di 3 mm della telecamera. ➤ Avvitare la protezione della telecamera con entrambe le viti M3 x 6 mm nel foro di fissaggio (fig. i, pagina 8). ➤ Inserire la telecamera nel relativo supporto (fig. j, pagina 8.

➤ Fissare la telecamera avvitandola senza bloccarla con le quattro viti M3 x 8 mm negli altri due fori di fissaggio (fig. j, pagina 8). La telecamera è ora centrata. ➤ Orientare la telecamera in modo tale che l'obiettivo formi un angolo di circa 20° con l'asse verticale del veicolo (fig. k, pagina 8).

AVVISO! Non montare mai la telecamera senza la calotta di protezione supple- mentare. Per il montaggio della calotta di protezione della telecamera utilizzare solo le viti M3 x6 comprese nella fornitura. Viti più lunghe danneggiano la telecamera. AVVISO! Per montare la telecamera nel relativo supporto impiegare unicamente le viti comprese nella fornitura. Viti più lunghe danneggiano la tele- camera. NOTA Serrare le quattro viti M3 x 8 mm solo dopo avere regolato l'inclinazione della telecamera (vedi capitolo “Verifica del funzionamento e della rego- lazione della telecamera” a pagina 112). In questo caso però è necessario eventualmente montare prima un monitor e poi eseguire l'allacciamento elettrico. CAM44-IO-16s.book Seite 110 Mittwoch, 5. Oktober 2016 11:38 11IT CAM44 Montaggio della telecamera

8.3 Allacciamento della telecamera

➤ Far passare il cavo della telecamera all'interno del veicolo. ➤ Inserire la spina del cavo della telecamera nella presa del cavo di prolunga (fig. 0 A, pagina 5). ➤ Per proteggere dalla penetrazione d'acqua, avvitare i collegamenti a spina dei cavi di collegamento (fig. 0, pagina 5).

8.4 Collegamento della scatola di comando 9102200078

(fig. n, pagina 9) La scatola di comando è pronta per il montaggio. ➤ Fissare la scatola di comando in un posto adatto. ➤ Allacciare la scatola di comando alla corrente nel modo seguente. – Allacciare gli ingressi della telecamera del monitor agli allacciamenti “V1” e “V2”. – Allacciare il cavo di sistema della telecamera al collegamento “TWIN”. La telecamera viene accesa o spenta mediante la retromarcia o il tasto di selezione telecamera posto sul motore.

8.5 Collegamento della scatola di comando AMP100

La scatola di comando (non inclusa nella fornitura) è pronta per il montaggio. NOTA

• Posare il cavo della telecamera in modo tale da arrivare senza difficoltà alla connessione a spina fra la telecamera e il cavo di prolunga nel caso in cui si debba eventualmente smontare la telecamera. Lo smontaggio viene in questo modo notevolmente facilitato.

• Per ridurre al minimo il grado di corrosione nella spina, consigliamo di spalmare su una delle spine uno strato di grasso, ad es. grasso per poli della batteria. NOTA Se si desidera utilizzare entrambi i moduli della telecamera durante la marcia in avanti è necessario montare il commutatore a levetta in dotazione (vedi le Istruzioni di montaggio e d'uso per AMP100). CAM44-IO-16s.book Seite 111 Mittwoch, 5. Oktober 2016 11:38 11IT Montaggio della telecamera CAM44

➤ Montare la scatola di comando come descritto nelle Istruzioni di montaggio e d'uso allegate.

➤ Collegare la scatola di comando alla rete elettrica come descritto nelle Istruzioni di montaggio e d'uso allegate.

8.6 Verifica del funzionamento e della regolazione della

➤ Verificare il funzionamento della telecamera dopo averla collegata ad un monitor. ➤ Eventualmente orientare la telecamera sulla base dell'immagine del monitor: l'immagine sul monitor deve indicare sul margine inferiore la parte posteriore o il paraurti del proprio veicolo. La parte centrale del paraurti dovrebbe trovarsi al centro del monitor (fig. m, pagina 9). ➤ Per fissare la telecamera, serrare le quattro viti di fissaggio. ➤ Montare le coperture laterali e fissarle ognuna con una vite di fissaggio (fig. l, pagina 8). Effettuare le regolazioni quali contrasto e luminosità direttamente sul monitor. NOTA L'uscita “2” della scatola di comando deve essere collegata utilizzando ad es. un monitor esterno. NOTA I valori di distanza dei contrassegni di distanza (vedi fig. p, pagina 10) sono validi solamente se le telecamera è stata montata a un'altezza di ca. 230 – 250 cm. Dopo l'installazione della telecamera controllare l'altezza di montaggio effettiva. Se l'altezza di montaggio dovesse differire da questi valori, rilevare gli effettivi valori di distanza per i contrassegni di distanza. CAM44-IO-16s.book Seite 112 Mittwoch, 5. Oktober 2016 11:38 11IT CAM44 Impiego della telecamera

9 Impiego della telecamera

9.1 Valutazione delle distanze

La telecamera genera nella modalità retromarcia tre contrassegni di distanza, che vengono visualizzati come linee colorate su un monitor a colori collegato (fig. p, pagina 10). Le linee facilitano la valutazione della distanza del veicolo rispetto a un ostacolo. Se la telecamera è montata ad un'altezza di ca. 230 – 250 cm, le linee indicano le seguenti distanze: 10 Cura e pulizia della telecamera

➤ Pulire la telecamera di tanto in tanto con un panno morbido umido. Colore Distanzaverde (A) ca. 3 mgiallo (B) ca. 1 mrosso (C) ca. 0,3 m AVVISO! Per la pulizia non impiegare detergenti corrosivi o oggetti ruvidi perché potrebbero provocare danni all'apparecchio. CAM44-IO-16s.book Seite 113 Mittwoch, 5. Oktober 2016 11:38 11IT Garanzia CAM44

11 Garanzia Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difet- toso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferi- mento. Per la riparazione o il disbrigo delle condizioni di garanzia è necessario inviare quanto segue:

• i componenti difettosi,

• una copia della fattura con la data di acquisto del prodotto,

• un motivo su cui fondare il reclamo, oppure una descrizione del guasto. 12 Smaltimento ➤ Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.

Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento. CAM44-IO-16s.book Seite 114 Mittwoch, 5. Oktober 2016 11:38 11IT CAM44 Specifiche tecniche

13 Specifiche tecniche PerfectView CAM44N. art.: 9600000043Sensore di immagine: Visione a lunga distanza: 1/4" Color CMOS Sensor, ca. 290000 pixel, 648(H) x 488(V)Visione a breve distanza: 1/3" CMOS, 762(H) x 504(V)Sistema TV: PALSensibilità: < 1 Lux o 0,0 Lux con LED IR(visione a breve distanza) Angolo di visibilità: obiettivo a focale lunga: ca. 50°obiettivo a focale corta: ca. 140° in diagonaleSensibilità microfono: ca. 56 dBTemperatura di magazzinaggio: da –30 °C a +85 °CTemperatura di esercizio: da –30 °C a +70 °CTensione di esercizio: 12 – 16 VgConsumo: max. 4 W Dimensioni L x H x P (con supporto): 114 x 74 x 62 mm Peso: ca. 360 gOmologazioni:
