NÁVOD NA OBSLUHU PerfectView CAM 44 DOMETIC

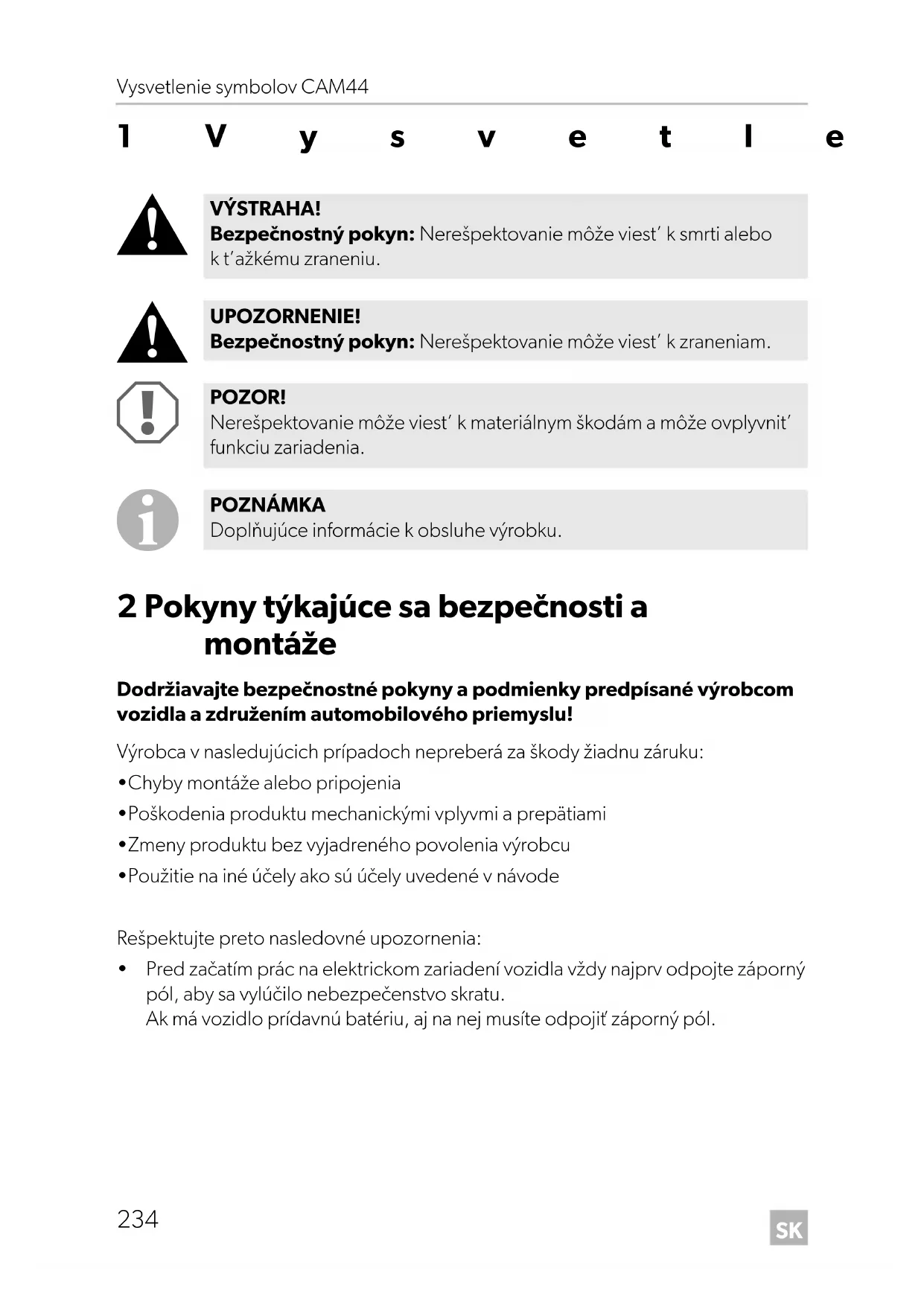

2 Pokyny týkajúce sa bezpečnosti a montáže Dodržiavajte bezpečnostné pokyny a podmienky predpísané výrobcom vozidla a združením automobilového priemyslu! Výrobca v nasledujúcich prípadoch nepreberá za škody žiadnu záruku:

• Chyby montáže alebo pripojenia

• Poškodenia produktu mechanickými vplyvmi a prepätiami

• Zmeny produktu bez vyjadreného povolenia výrobcu

• Použitie na iné účely ako sú účely uvedené v návode Rešpektujte preto nasledovné upozornenia:

• Pred začatím prác na elektrickom zariadení vozidla vždy najprv odpojte záporný pól, aby sa vylúčilo nebezpečenstvo skratu. Ak má vozidlo prídavnú batériu, aj na nej musíte odpojiť záporný pól. VÝSTRAHA! Bezpečnostný pokyn: Nerešpektovanie môže viest’ k smrti alebo k t’ažkému zraneniu. UPOZORNENIE! Bezpečnostný pokyn: Nerešpektovanie môže viest’ k zraneniam. POZOR! Nerešpektovanie môže viest’ k materiálnym škodám a môže ovplyvnit’ funkciu zariadenia. POZNÁMKA Doplňujúce informácie k obsluhe výrobku. CAM44-IO-16s.book Seite 234 Mittwoch, 5. Oktober 2016 11:38 11SK CAM44 Pokyny týkajúce sa bezpečnosti a montáže

• Nedostatočné spojenia vodičov môžu mať za následok, že na základe skratu – vznikne požiar z káblov, – aktivuje sa airbag, – poškodia sa riadiace zariadenia, – vypadnú elektrické funkcie (smerové svetlá, brzdové svetlo, klaksón, zapaľovanie, svetlá).

• V závislosti od vyhotovenia vozidla je potrebné znova nastaviť nasledovné údaje: –Kód rádia –Hodiny vozidla – Spínacie hodiny –Palubný počítač – Poloha sedadiel Pokyny na nastavenie nájdete v príslušnom návode na používanie. Pri montáži dodržiavajte nasledovné pokyny:

• Upevnite časti kamery namontované vo vozidle tak, aby sa za žiadnych okolností (prudké zabrzdenie, dopravná nehoda) neuvoľnili a nemohli spôsobiť poranenia posádky vozidla.

• Upevnite časti systému tak, že ich skryjete pod obloženie, a to tak, aby sa neuvoľnili alebo nepoškodili iné časti alebo iné vedenia a aby sa nepriaznivo neovplyvnili funkcie vozidla (riadenie, pedále atď.).

• Vždy dodržiavajte bezpečnostné upozornenia výrobcu vozidla. Niektoré práce (napr. na zadržiavacích systémoch ako AIRBAG atď.) smie vykonávať len vyškolený odborný personál. Pri práci na elektrických častiach dodržiavajte nasledovné pokyny:

• Na kontrolu napätia v elektrických vedeniach používajte len diódovú skúšobnú lampu (obr. 1 8, strane 3) alebo voltmeter (obr. 1 9, strane 3). Skúšobnou lampu s osvetľovacím telesom (obr. 1 12, strane 3) zachyťte príliš vysoký prúd, ktorým by sa mohla poškodiť elektronika vozidla.

• Pri uložení elektrických prípojok dávajte pozor, – aby neboli silno stlačené alebo prekrútené, – aby sa neodierali o hrany, – aby bez ochrany neviedli cez ostré prechody (obr. 3, strane 4).

• Zaizolujte všetky spojenia a prípojky.

• Zaistite káble proti mechanickému namáhaniu pomocou viazačov káblov alebo izolačnej pásky, napr. k existujúcim vedeniam. Kamera je vodotesná. Tesnenia kamery však neodolajú tlaku vysokotlakového čističa (obr. 4, strane 4). Pri manipulácii s kamerou dodržiavajte nasledovné upozornenia:

• Neotvárajte kameru, pretože by to mohlo nepriaznivo ovplyvniť jej tesnosť a funkčnosť (obr. 5, strane 4).

• Neťahajte kábel, pretože to môže nepriaznivo ovplyvniť tesnosť a funkčnosť kamery (obr. 6, strane 4).

3 Obsah dodávky 4Príslušenstvo Dostupné ako príslušenstvo (nie je súčasťou dodávky): 5 Používanie v súlade s určeným účelom použitia Kamera CAM44 (č. výrobku 9600000043) je určená prednostne na používanie vo vozidlách. Dá sa použiť v cúvacích videosystémoch, ktoré slúžia na pozorovanie priestoru priamo za vozidlom zo sedadla vodiča, napr. pri posunovaní alebo parkovaní.

obr. 8, strane 5Množstvo Označenie Č. výrobku11Kamera s ochrannou klapkou poháňanou motorom22Kryt3 1 Ochrana kamery4 1 Držiak kamery5 1 Izolačný podklad6 1 Adaptérový box CAM44 91022000787 1 Predlžovací kábel 9102200030– 1 Upevňovací materiálOznačenie Č. výrobkuSpínací box AMP100 9600000210 VÝSTRAHA! Cúvacie videosystémy predstavujú pomoc pri cúvaní, avšak nezbavujú vodičov mimoriadnej opatrnosti pri cúvaní. CAM44-IO-16s.book Seite 237 Mittwoch, 5. Oktober 2016 11:38 11SK Technický popis CAM44

6Technický popis Kamera s integrovaným mikrofónom je umiestnená v hliníkovom kryte a káblom prenáša obraz a zvuk na monitor. Má objektív na videnie do diaľky a blízka. Infračervené LED zlepšujú viditeľnosť za tmy. Objektív na videnie do diaľky zobrazuje priestor priamo za vozidlom, ako by ste ho videli zo zadného okna. Môžete ho zapnúť, keď necúvate. Objektív na videnie do blízka (cúvacia kamera) je širokouhlý objektív, ktorý zobrazuje priestor priamo za vozidlom. Zapína sa zaradením spätného chodu. Pri zaradení spätného chodu kamera vytvára tri vzdialenostné značky, ktoré sa na pripojenom farebnom monitore zobrazia ako tri farebné čiary. Kamera CAM44 je vybavená ochrannou klapkou poháňanou motorom slúžiacou proti znečisteniu.

Kamera pozostáva z nasledovných prvkov: POZNÁMKA Kamery sú výrobne vybavené zrkadlovým zobrazením. Pripojený monitor teda musí pracovať s funkciou normálneho obrazu. Č. naobr. 9, strane 5Označenie1 6-pólový prípojný kábel2 Objektív na videnie do diaľky3 Infračervené LED4 Objektív na videnie do blízka (cúvacia kamera)5 Mikrofón CAM44-IO-16s.book Seite 238 Mittwoch, 5. Oktober 2016 11:38 11SK CAM44 Upozornenia a pokyny týkajúce sa elektrického zapojenia

7 Upozornenia a pokyny týkajúce sa elektrického zapojenia

Rešpektujte preto nasledovné upozornenia:

• Na prechod prípojného kábla použite podľa možností originálne priechodky alebo iné možnosti prechodu napr. obloženie hrán, ventilačné mriežky alebo slepé spínače. Ak nie sú k dispozícii žiadne prechody, musia sa pre káble vyvŕtať vhodné otvory. Najprv zistite, či je dostatok voľného priestoru pre výstup vrtáka.

• Uložte káble podľa možnosti vždy vnútri vozidla, pretože tam budú lepšie chránené ako vonku na vozidle. Ak aj napriek tomu uložíte káble mimo vozidla, dbajte na ich bezpečné upevnenie (prídavným viazačom káblov, izolačnou páskou atď.).

• Neodborné uloženie kábla a káblových spojení vedie k chybnej činnosti alebo poškodeniu konštrukčných dielcov. Správne uloženie kábla, príp. káblových spojení je základným predpokladom trvalej a bezchybnej činnosti dodatočne namontovaných komponentov.

• Káble nesmú prichádzať dlhší čas do styku s rozpúšťadlami, pretože tie by mohli káble poškodiť. CAM44-IO-16s.book Seite 239 Mittwoch, 5. Oktober 2016 11:38 11SK Upozornenia a pokyny týkajúce sa elektrického zapojenia CAM44

Aby sa pri spojeniach pomocou odbočky predišlo poškodeniu kontaktov, dbajte na to, aby priemery káblov boli vhodné pre spojky s odbočkou. Pri použití spojky s odbočkou postupujte nasledovne: ➤ Vložte kábel, ktorý má byť napájaný, do prednej drážky spojky s odbočkou (obr. a A, strane 6). ➤ Vložte nový káble koncom cca z 3/4 do zadnej drážky (obr. a B, strane 6). ➤ Zatvorte spojku a stlačte kombinovanými kliešťami kovový mostík v spojke tak, aby sa vytvorilo elektrické spojenie (obr. a C, strane 6). ➤ Zatlačte ochranný krty dolu a nechajte ho zapadnúť na spojke. ➤ Skontrolujte upevnenie spojky s odbočkou potiahnutím kábla (obr. a D, strane 6).

7.3 Vytvorenie správnych spájkovaných spojov

Aby ste prispájkovali kábel k originálnym vedeniam, postupujte nasledovne: ➤ Odizolujte 10 mm originálneho vedenia (obr. b A, strane 6). ➤ Odizolujte 15 mm kábla, ktorý sa má pripojiť (obr. b B, strane 6). ➤ Oviňte kábel, ktorý sa má pripojiť, okolo originálneho vedenia a obidva káble spojte spájkovaním (obr. b C, strane 6). ➤ Káble zaizolujte izolačnou páskou (obr. b D, strane 6). POZNÁMKA S utesňovaním vytvorených otvorov začnite až po ukončení všetkých prác na kamere a po určení potrebnej dĺžky káblov. CAM44-IO-16s.book Seite 240 Mittwoch, 5. Oktober 2016 11:38 11SK CAM44 Montáž kamery

8.1 Potrebné náradie

Na zabudovanie a montáž potrebujete nasledovné náradie:

• Súprava prstencových alebo otvorených kľúčov (obr. 1 4, strane 3)

• Jamkovač (obr. 1 7, strane 3) Na elektrické zapojenie a jeho preskúšanie potrebujete nasledovné pomôcky:

• Diódová skúšobná lampa (obr. 1 8, strane 3) alebo voltmeter (obr. 1 9, strane 3)

• Izolačná páska (obr. 1 11, strane 3)

• Príp. káblové priechodky Na upevnenie káblov potrebujete príp. ešte ďalšie viazače káblov. CAM44-IO-16s.book Seite 241 Mittwoch, 5. Oktober 2016 11:38 11SK Montáž kamery CAM44

• Aby mala kamera účelný uhol pohľadu, umiestnite ju minimálne vo výške dvoch metrov. Pri montáži dbajte, aby ste mali dostatočne stabilné pracovné miesto.

• Dbajte na to, aby miesto montáže kamery bolo dostatočne pevné (napr. konáre, ktoré zasiahnu strechu vozidla, sa môžu do kamery zapliesť).

• Držiak kamery namontujte vodorovne a do stredu zadnej časti vozidla (obr. d, strane 7).

• Bezpodmienečne použite dodaný izolačný podklad (obr. 8 5, strane 5). Zabráni sa tak poruchovému prúdu, ktorý môže vzniknúť na základe nespráv- neho ukostrenia vo vozidle. Následkom poruchového prúdu môže byť od pásov na obraze cez bzučanie v reproduktore až po poškodenie.

• Najbezpečnejší spôsob upevnenia sú skrutky, ktoré prechádzajú konštrukciou. Rešpektujte pritom nasledovné upozornenia: – Za zvolenej montážnou polohou musí byť dostatok voľného priestoru na montáž. – Každý vytvorený otvor sa musí chrániť vhodnými opatreniami proti vniknutiu vody (napr. použitím skrutiek s tesnivom a/alebo zastriekanie upevňovacích skrutiek tesnivom zvonku). – Nadstavba na mieste upevnenia musí byť dostatočne pevná, aby sa držiak kamery dal dostatočne utiahnuť.

• Najprv skontrolujte, či je dostatok voľného priestoru pre výstup vrtáka (obr. 2, strane 4).

• Ak nie ste si istí zvoleným miestom montáže, informujte sa u výrobcu nadstavby alebo jeho zastúpenia. UPOZORNENIE! Zvoľte miesto pre kameru a upevnite ju tak bezpečne, aby sa za žiadnych okolností osoby nachádzajúce sa v blízkosti nemohli poraniť, napr. tým, že konáre, ktoré zasiahnu strechu vozidla, odtrhnú kameru. POZNÁMKA Ak sa montážou kamery zmení výška alebo dĺžka vozidla zaznamenaná v technickom preukaze vozidla, musí sa zabezpečiť nové schválenie zo strany kompetentných miest (TÜV, DEKRA atď.). Nové schválenie dajte zaznamenať príslušným dopravným inšpektorá- tom do technického preukazu vozidla. CAM44-IO-16s.book Seite 242 Mittwoch, 5. Oktober 2016 11:38 11SK CAM44 Montáž kamery

Pri montáži postupujte takto: ➤ Držiak kamery pridržte na zvolenom mieste montáže a označte minimálne dva rôzne body vŕtania (obr. e, strane 7). ➤ Najprv si predznačte otvor kladivom a jamkovačom, aby ste predišli skĺznutiu vrtáka. Keď chcete kameru priskrutkovať skrutkami na plech (obr. f, strane 7):

➤ Predtým vyvŕtajte v naznačených bodoch otvor s Ø 4 mm. ➤ Všetky otvory zbavte výronkov a ošetrite antikoróznym prostriedkom. ➤ Obojstranný lepiaci izolačný podklad (obr. 8 5, strane 5) nalepte na montážnu stranu držiaka. Izolačná doska slúži aj ako tesnenie a ochrana laku. ➤ Držiak kamery priskrutkujte skrutkami na plech 5 x 20 mm. Keď chcete kameru upevniť závitovými skrutkami cez konštrukciu (obr. g, strane 7)

➤ Predtým vyvŕtajte v naznačených bodoch otvor Ø 5,5 mm. ➤ Všetky otvory zbavte výronkov a ošetrite antikoróznym prostriedkom. ➤ Obojstranný lepiaci izolačný podklad (obr. 8 5, strane 5) nalepte na montážnu stranu držiaka. Izolačná doska slúži aj ako tesnenie a ochrana laku. ➤ Držiak kamery priskrutkujte závitovými skrutkami na pech M5 x 20 mm. Podľa hrúbky konštrukcie použite potrebnú dĺžku závitových skrutiek. POZNÁMKA Aby sa minimalizovala korózia skrutiek, závity namastite. POZOR! Upevniť skrutkami na plech sa smie len na plech s minimálnou hrúbkou 1,5 mm. POZOR! Dbajte na to, aby sa matice pri uťahovaní nedali pretiahnuť cez konštrukciu. V prípade potreby použite väčšie podložky alebo plátky plechu. CAM44-IO-16s.book Seite 243 Mittwoch, 5. Oktober 2016 11:38 11SK Montáž kamery CAM44

Vytvorenie otvoru pre prípojný kábel kamery (obr. h, strane 8)

➤ Kameru voľne upevnite štyrmi skrutkami M3 x 8 mm v obidvoch pozdĺžnych upevňovacích otvoroch (obr. j, strane 8). Kamera je teraz vyrovnaná. ➤ Kameru vyrovnajte tak, aby objektív tvoril cca 20° uhol so zvislou osou vozidla (obr. k, strane 8). POZNÁMKA Na prechod prípojného kábla použite podľa možností originálne prechody, napr. ventilačné mriežky. Ak nie sú k dispozícii žiadne prechody, musí sa pre kábel vyvŕtať otvor Ø 16 mm. POZOR! Nebezpečenstvo poškodenia! Najprv skontrolujte, či je dostatok voľného priestoru pre výstup vrtáka. POZOR! Kameru nikdy nemontujte bez ochrany kamery. Na montáž ochrany kamery použite len dodané skrutky M3 x 6 mm. Dlhšie skrutky poškodia kameru. POZOR! Na montáž kamery do držiaka použite len dodané skrutky. Dlhšie skrutky poškodia kameru. CAM44-IO-16s.book Seite 244 Mittwoch, 5. Oktober 2016 11:38 11SK CAM44 Montáž kamery

(obr. n, strane 9) Spínací box je v stave pripravenom na montáž. ➤ Upevnite spínací box na vhodnom mieste. ➤ Elektrické pripojenie spínacieho boxu vykonajte nasledovne: – Pripojte kamerové vstupy monitora k prípojkám „V1“ a „V2“. – Pripojte systémový kábel kamery k prípojke „TWIN“. Kamera sa zapne, príp. vypne zaradením spätného chodu alebo voličom kamery na monitore. POZNÁMKA Po vyrovnaní kamery (pozri kap. „Kontrola funkcie a nastavenie kamery“ na strane 246) pevne utiahnite štyri skrutky M3 x 8 mm. Príp. najprv musíte ešte namontovať monitor a zabezpečiť jeho elektrické pripojenie. POZNÁMKA

• Kábel kamery uložte tak, aby ste sa v prípade potreby demontáže kamery ľahko dostali k zástrčkovému spoju kamery a predĺžovacieho kábla. Demontáž sa tým výrazne zjednoduší.

Spínací box (nie je súčasťou dodávky) je v stave pripravenom na montáž. ➤ Spínací box namontujte podľa opisu v príslušnom návode na montáž a používanie.

➤ Elektrické pripojenie spínacieho boxu vykonajte podľa opisu v príslušnom návode na montáž a používanie.

➤ Po pripojení kamery k monitoru skontrolujte jej funkciu. ➤ V prípade potreby vyrovnajte kameru podľa obrazu monitora: Obraz monitora by mal zobrazovať dolný okraj obrazu zadnej časti, príp. nárazníka vášho vozidla. Stred nárazníka by mal byť v strede obrazu monitora (obr. m, strane 9). ➤ Pevne utiahnite upevňovacie skrutky kamery. ➤ Nasaďte bočné kryty a každý z nich zaistite jednou upevňovacou skrutkou (obr. l, strane 8). Nastavte kontrast a jas monitora. POZNÁMKA Keď chcete obidva kamerové moduly používať pri jazde dopredu, musíte namontovať dodaný preklápací spínač (pozri návod na montáž a používanie pre AMP100). POZNÁMKA Výstup spínacieho boxu „2“ der je pomocný výstup na pripojenie monitora iného výrobcu. POZNÁMKA Hodnoty vzdialenosti vzdialenostných značiek (pozri kap. „Odhad vzdialeností“ na strane 247) platia len vtedy, keď je kamera namonto- vaná vo výške cca 230 – 250 cm. Po vykonaní montáže kamery skontrolujte skutočnú výšku montáže. Ak sa výška montáže líši od tejto hodnoty, stanovte skutočné hodnoty vzdialenosti pre vzdialenostné značky. CAM44-IO-16s.book Seite 246 Mittwoch, 5. Oktober 2016 11:38 11SK CAM44 Používanie kamery

Pri zaradení spätného chodu kamera vytvára tri vzdialenostné značky, ktoré sa na pripojenom farebnom monitore zobrazia ako tri farebné čiary (obr. p, strane 10). Čiary uľahčujú odhadnutie vzdialenosti vozidla od prekážky. Keď je kamera namontovaná vo výške cca 230 – 250 cm, čiary zobrazujú nasledovné vzdialenosti: 10 Ošetrovanie a čistenie kamery

➤ Kameru príležitostne vyčistite mäkkou, navlhčenou handričkou. 11 Záruka Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obráťte sa na pobočku výrobcu vo vašej krajine (adresy pozri na zadnej strane návodu) alebo na vášho špecializovaného predajcu. Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložiť nasledovné:

• kópiu faktúry s dátumom kúpy,

• dôvod reklamácie alebo opis chyby. Farba Vzdialenosťzelená (A) cca 3 mžltá (B) cca 1 mčervená (C) cca 0,3 m POZOR! Na čistenie nepoužívajte ostré prostriedky, pretože by mohli poškodiť prístroj. CAM44-IO-16s.book Seite 247 Mittwoch, 5. Oktober 2016 11:38 11SK Likvidácia CAM44

12 Likvidácia ➤ Obalový materiál podľa možnosti odovzdajte do príslušného odpadu na recykláciu. Keď výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o prísluš-ných predpisoch týkajúcich sa likvidácie. 13 Technické údaje PerfectView CAM44Č. výrobku: 9600000043Snímač obrazu: Videnie do diaľky: 1/4" Color CMOS senzor,cca 290000 pixel, 648(H) x 488(V)Videnie do blízka: 1/3" CMOS,762(H) x 504(V)TV systém: PALCitlivosť: < 1 lux alebo 0,0 lux s IČ LED(videnie do blízka) Uhol pohľadu: Objektív na videnie do diaľky: cca 50°Objektív na videnie do blízka: cca 140° diagonálneCitlivosť mikrofónu: cca 56 dBTeplota skladovania: -30 °C až +85 °CPrevádzková teplota: -30 °C až +70 °CPrevádzkové napätie: 12 – 16 VgSpotreba: max. 4 W Rozmery Š x V x H (s držiakom): 114 x 74 x 62 mm Hmotnosť: cca 360 gPovolenia:
