GEBRUIKSAANWIJZING PerfectView CAM 44 DOMETIC

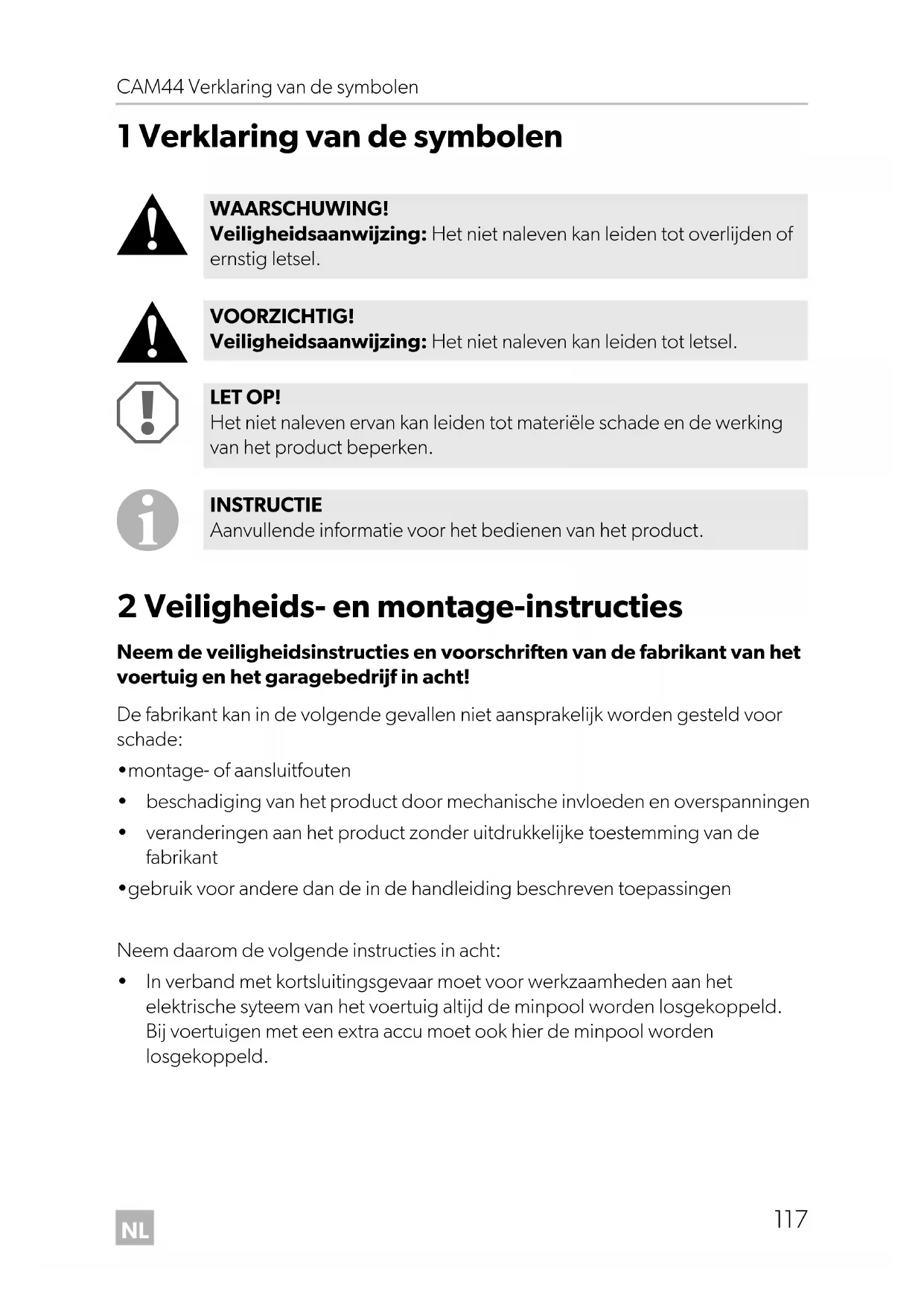

1 Verklaring van de symbolen

2 Veiligheids- en montage-instructies Neem de veiligheidsinstructies en voorschriften van de fabrikant van het voertuig en het garagebedrijf in acht! De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade:

• montage- of aansluitfouten

• beschadiging van het product door mechanische invloeden en overspanningen

• veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant

• gebruik voor andere dan de in de handleiding beschreven toepassingen Neem daarom de volgende instructies in acht:

• In verband met kortsluitingsgevaar moet voor werkzaamheden aan het elektrische syteem van het voertuig altijd de minpool worden losgekoppeld. Bij voertuigen met een extra accu moet ook hier de minpool worden losgekoppeld. WAARSCHUWING! Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel. VOORZICHTIG! Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel. LET OP! Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken. INSTRUCTIE Aanvullende informatie voor het bedienen van het product. CAM44-IO-16s.book Seite 117 Mittwoch, 5. Oktober 2016 11:38 11NL Veiligheids- en montage-instructies CAM44

• Ontoereikende leidingverbindingen kunnen tot gevolg hebben, dat door kortsluiting – kabelbranden ontstaan, – de airbag wordt geactiveerd, – elektronische besturingsinrichtingen worden beschadigd, – elektrische functies uitvallen (knipperlicht, remlicht, claxon, contact, licht).

• Gebruik bij werkzaamheden aan de volgende leidingen alleen geïsoleerde kabelschoenen, stekkers en vlaksteker-kabelschoenen: – 30 (ingang van accu plus direct), – 15 (geschakelde plus, achter accu), – 31 (retourleiding vanaf accu, massa), – 58 (achteruitrijlicht). Gebruik geen kroonstenen.

• Gebruik een krimptang (afb. 1 10, pagina 3) voor het verbinden van de kabels.

• Schroef de kabel bij aansluitingen aan leiding 31 (massa) – met kabelschoen en getande ring aan een massaschroef van het voertuig of – met kabelschoen en plaatschroef aan de carrosserieplaat. Let op een goede massaverbinding! Bij het loskoppelen van de minpool van de accu verliezen alle vluchtige geheugens van de elektronica voor comfortvoorzieningen de opgeslagen data.

• De volgende data moet u afhankelijk van de voertuiguitrusting opnieuw instellen: –radiocode –voertuigklok – tijdschakelklok –boordcomputer – stoelinstelling Instructies voor het instellen vindt u in de betreffende gebruiksaanwijzing. Neem bij de montage de volgende instructies in acht:

• Bevestig de in het voertuig te monteren delen van de camera zodanig, dat deze in geen geval (hard remmen, verkeersongeval) los kunnen raken en tot verwondingen bij de inzittenden van het voertuig kunnen leiden.

• Bevestig onderdelen die afgedekt onder bekledingen moeten worden aangebracht zodanig, dat ze niet losraken of andere onderdelen en leidingen beschadigen en geen functies van het voertuig (besturing, pedalen etc.) kunnen beperken. CAM44-IO-16s.book Seite 118 Mittwoch, 5. Oktober 2016 11:38 11NL CAM44 Veiligheids- en montage-instructies

• Let er bij het boren op dat er ook achter het te doorboren oppervlak genoeg ruimte is voor de boor, zo kunt u schade voorkomen (afb. 2, pagina 4).

• Ontbraam elk boorgat en behandel de boorgaten met antiroestmiddel.

• Neem altijd de veiligheidsinstructies van de fabrikant van het voertuig in acht. Een paar werkzaamheden (bijv. aan beveiligingssystemen zoals AIRBAG etc.) mogen alleen door geschoolde vaklui uitgevoerd worden. Neem bij werkzaamheden aan elektrische onderdelen de volgende instructies in acht:

• Gebruik voor het controleren van de spanning in elektrische leidingen uitsluitend een diodetestlamp (afb. 1 8, pagina 3) of een voltmeter (afb. 1 9, pagina 3). Testlampen met een lampbehuizing (afb. 1 12, pagina 3) verbruiken te veel stroom, waardoor het elektrisch systeem van het voertuig beschadigd kan worden.

• Let er bij het leggen van de elektrische aansluitingen op dat deze – niet worden geknikt of verdraaid, – niet langs randen schuren, – niet zonder bescherming door doorvoeren met scherpe randen worden gelegd (afb. 3, pagina 4).

• Isoleer alle verbindingen en aansluitingen.

• Borg de kabels tegen mechanische belasting met kabelverbinders of isolatieband, bijv. aan de aanwezige leidingen. De camera is waterdicht. De afdichtingen van de camera beschermen echter niet tegen een hogedrukreiniger (afb. 4, pagina 4). Neem daarom de volgende instructies voor de omgang met de camera in acht:

• Open de camera niet, aangezien hierdoor de dichtheid en werking van de camera beperkt kunnen worden (afb. 5, pagina 4).

• Trek niet aan de kabels, aangezien hierdoor de dichtheid en werking van de camera beperkt kunnen worden (afb. 6, pagina 4).

• De camera is niet voor gebruik onder water geschikt (afb. 7, pagina 4). CAM44-IO-16s.book Seite 119 Mittwoch, 5. Oktober 2016 11:38 11NL Omvang van de levering CAM44

3 Omvang van de levering 4Toebehoren Ale toebehoren verkrijgbaar (niet in de leveringsomvang inbegrepen): 5 Gebruik volgens de voorschriften De camera CAM44 (art.-nr. 9600000043) is met name bestemd voor gebruik in voertuigen. Deze kan geïntegreerd worden in achteruitrijvideosystemen, die voor het waarnemen van het bereik direct achter het voertuig vanuit de bestuurdersstoel dienen, bijv. bij het rangeren of parkeren.

Nr. inafb. 8, pagina 5Aantal Omschrijving Artikelnr.11Camera met gemotoriseerde veilig-heidsklep2 2 Afdekking3 1 Camerabescherming 41Camerahouder 5 1 Isolatieplaat6 1 Adapterbox CAM44 91022000787 1 Verlengsnoer 9102200030– 1 BevestigingsmateriaalOmschrijving Artikelnr.Schakelbox AMP100 9600000210 WAARSCHUWING! Achteruitrijvideosystemen zijn een hulpmiddel bij het achteruitrijden, zij ontslaan u echter niet van de plicht bijzonder voorzichtig te zijn bij het achteruitrijden. CAM44-IO-16s.book Seite 120 Mittwoch, 5. Oktober 2016 11:38 11NL CAM44 Technische beschrijving

6 Technische beschrijving De kleurencamera met geïntegreerde microfoon is bevestigd in een aluminium behuizing en geeft beeld en geluid via een kabel door aan een monitor. Deze bezit een teleobjectief en een groothoekobjectief. Door de infrarood-LED's wordt de nachtweergave verbeterd. Het teleobjectief laat de ruimte achter het voertuig zien, alsof u uit een achterruit kijkt. U kunt het inschakelen, als u niet in de achteruitversnelling rijdt. Het groothoekobjectief (achteruitrijcamera) is een objectief dat de ruimte direct achter het voertuig laat zien. Het wordt door inschakelen van de achteruitversnelling geactiveerd. De camera maakt in de achteruitmodus drie afstandsmarkeringen aan, die in een aangesloten kleurenmonitor als gekleurde lijnen weergegeven worden. De camera CAM44 is uitgerust met een gemotoriseerde veiligheidsklep tegen vervuiling.

De camera bestaat uit de volgende elementen: INSTRUCTIE De camera's zijn in de fabriek uitgerust met een weergave in spiegelbeeld. Een aangesloten monitor moet daarom met een functie voor normaal beeld werken. Nr. inafb. 9, pagina 5Omschrijving1 6-polige aansluitkabel2 Teleobjectief3 Infrarood-LED's4 Groothoekobjectief (achteruitrijcamera)5 Microfoon CAM44-IO-16s.book Seite 121 Mittwoch, 5. Oktober 2016 11:38 11NL Instructies voor de elektrische aansluiting CAM44

7 Instructies voor de elektrische aansluiting

Neem daarom de volgende instructies in acht:

• Gebruik voor de doorvoer van de aansluitkabels indien mogelijk originele doorvoeren of andere doorvoermogelijkheden, zoals b. v. bekledingsranden, ventilatieroosters of blinde schakelaars. Als er geen doorvoeren voorhanden zijn, moet u voor de betreffende kabels bijbehorende gaten boren. Controleer van tevoren of er voldoende ruimte is voor de boor aan de achterkant.

• Leg de kabels indien mogelijk altijd binnen in het voertuig aan, want daar zijn ze beter beschermd dan buiten op het voertuig. Als u de kabels desondanks buiten op het voertuig aanlegt, let dan op een veilige bevestiging (door extra kabelverbinders, isolatieband etc.).

• Houd bij het aanleggen van de kabels altijd voldoende afstand tot hete en bewegende voertuigonderdelen (uitlaatpijpen, aandrijfassen, dynamo, ventilatoren, verwarming etc.) om beschadigingen aan de kabel te vermijden. Gebruik voor de mechanische bescherming ribbelbuis of soortgelijke beschermingsmaterialen.

• Schroef de steekverbindingen van de verbindingskabels ter bescherming tegen het indringen van water (afb. 0, pagina 5) vast.

• Let er bij het leggen van de kabels op dat deze – niet te zeer worden geknikt of verdraaid, – niet langs randen schuren, – niet zonder bescherming door doorvoeren met scherpe randen worden gelegd (afb. 3, pagina 4). LET OP! Gevaar voor beschadiging!

• Als u gaten boort, controleer dan voordien of er voldoende vrije ruimte voor de boor voorhanden is.

• Niet vakkundig aanleggen of verbinden van kabels leidt steeds weer tot storingen of beschadigingen van onderdelen. Het correct aanleggen en verbinden van kabels is een voorwaarde voor een duurzame en storingsvrije werking van de later aangebouwde componenten.

• De kabels mogen niet lang met oplosmiddelen zoals b. v. benzine in aanraking komen, omdat oplosmiddelen de kabels beschadigen. CAM44-IO-16s.book Seite 122 Mittwoch, 5. Oktober 2016 11:38 11NL CAM44 Instructies voor de elektrische aansluiting

• Bevestig de kabels veilig in het voertuig om verstrikken (gevaar om te vallen) te vermijden. Dit kan gebeuren door kabelverbinders, isolatieband of door vast- plakken met lijm.

• Bescherm iedere doorvoer aan de buitenkant d.m.v. geschikte maatregelen tegen het binnendringen van water, bijv. door de kabel met afdichtingspasta aan te brengen en door de kabel en de doorvoertule in te spuiten met afdichtings- pasta.

7.2 Connector gebruiken

Om loszittende contacten bij de connectors te vermijden, is het belangrijk dat de kabeldiameters bij de connectors passen. Ga als volgt te werk om de connectors te gebruiken: ➤ Leg de kabel die afgetapt moet worden in de voorste groef van de connector (afb. a A, pagina 6). ➤ Leg de nieuwe kabel met het uiteinde tot ca. 3/4 in de achterste groef (afb. a B, pagina 6). ➤ Sluit de connector en druk met een combinatietang het metalen verbindings- plaatje in de connector, zodat er een stroomverbinding tot stand gebracht wordt (afb. a C, pagina 6). ➤ Druk het beschermingskapje naar beneden en laat het bij de connector vastklikken. ➤ Controleer de bevestiging van de connector door trekken aan de kabel (afb. a D, pagina 6). INSTRUCTIE Begin met het afdichten van de doorvoeren pas nadat alle instelwerk- zaamheden aan de camera zijn afgesloten en de benodigde lengtes van de aansluitkabels vastliggen. CAM44-IO-16s.book Seite 123 Mittwoch, 5. Oktober 2016 11:38 11NL Instructies voor de elektrische aansluiting CAM44

Ga als volgt te werk om een kabel aan originele leidingen te solderen: ➤ Strip 10 mm van de originele leiding (afb. b A, pagina 6). ➤ Strip 15 mm van de aan te sluiten kabel (afb. b B, pagina 6). ➤ Wikkel de aan te sluiten kabel om de originele leiding en soldeer de beide kabels (afb. b C, pagina 6). ➤ Isoleer de kabels met isolatieband (afb. b D, pagina 6). Ga als volgt te werk om twee kabels met elkaar te verbinden: ➤ Strip beide kabels (afb. c A, pagina 6). ➤ Trek een krimpslang met een lengte van ca. 20 mm over één kabel (afb. c B, pagina 6). ➤ Draai de beide kabels in elkaar en soldeer ze aan elkaar (afb. c C, pagina 6). ➤ Schuif de krimpslang over het soldeerpunt en verwarm hem lichtjes (afb. c D, pagina 6). CAM44-IO-16s.book Seite 124 Mittwoch, 5. Oktober 2016 11:38 11NL CAM44 Camera monteren

8.1 Benodigd gereedschap

Voor inbouw en montage hebt u de volgende gereedschappen nodig:

• center (afb. 1 7, pagina 3) Voor de elektrische aansluiting en de controle daarvan hebt u de volgende hulpmiddelen nodig:

• evt. kabeldoorvoertulen Voor het bevestigen van de kabels hebt u evt. nog meer kabelverbinders nodig.

VOORZICHTIG! Kies de plaats van de camera zo en bevestig hem zo vast, dat in geen geval in de buurt staande personen gewond kunnen raken, bijv. omdat over het dak van het voertuig strijkende takken de camera afbreken. INSTRUCTIE Als door de aanbouw van de camera de voertuighoogte of voertuig- lengte zoals aangegeven in de voertuigpapieren wordt veranderd, moet er een nieuwe inspectie door de betreffende instanties plaatsvin- den (in Duitsland: TÜV, DEKRA etc.). Laat de nieuwe inspectie door de betreffende dienst voor wegverkeer in de voertuigpapieren zetten. CAM44-IO-16s.book Seite 125 Mittwoch, 5. Oktober 2016 11:38 11NL Camera monteren CAM44

Neem bij de montage de volgende instructies in acht:

• Breng de camera voor een goede gezichtshoek op ten minste twee meter hoogte aan. Let bij de montage op een voldoende stevige werkplek.

• Let erop dat de montageplaats van de camera stevig genoeg is (er kunnen bijv. takken die tegen het dak komen in de camera verstrikt raken).

• Monteer de camera horizontaal en in het midden aan de achterkant van het voertuig (afb. d, pagina 7).

• Gebruik absoluut de meegeleverde isolatieplaat (afb. 8 5, pagina 5). Hierdoor worden foutstromen door slechte massaverbindingen in het voertuig verhin- derd. Strepen op het beeld of brommen in de luidspreker en beschadigingen zijn gevolgen van foutstromen.

• De veiligste manier van bevestigen zijn schroeven die door de opbouw gaan. Neem hierbij de volgende instructies in acht: – Achter de gekozen montagepositie moet voldoende vrije ruimte voor de montage voorhanden zijn. – Elke doorvoer moet door geschikte maatregelen tegen binnenkomend water beschermd worden (bijv. door het aanbrengen van de schroeven met afdichtingspasta en/of door het inspuiten van de buitenste bevestigings- onderdelen met afdichtingspasta). – De opbouw aan de bevestigingsplaats moet voldoende stevigheid bieden, zodat de camerahouder voldoende stevig vastgedraaid kan worden.

• Controleer van tevoren of er voldoende ruimte is voor de boor aan de achterkant (afb. 2, pagina 4).

• Als u niet zeker bent over de door u gekozen montageplaats, neem dan contact op met de fabrikant van de opbouw of een vertegenwoordiger hiervan.

Ga bij de montage als volgt te werk: ➤ Houd de camerahouder op de gekozen montageplaats en markeer minstens 2 verschillende boorpunten (afb. e, pagina 7). ➤ Maak op de voordien gemarkeerde punten met hamer en center een gaatje om het verlopen van de boor te verhinderen. INSTRUCTIE Om corrosie van de schroeven te minimaliseren wordt aanbevolen de schroefdraad in te vetten. CAM44-IO-16s.book Seite 126 Mittwoch, 5. Oktober 2016 11:38 11NL CAM44 Camera monteren

Als u de camera met plaatschroeven wilt aanbrengen (afb. f, pagina 7)

➤ Boor in de voordien gemarkeerde punten telkens een gat van Ø 4 mm. ➤ Ontbraam alle boorgaten en behandel ze met antiroestmiddel. ➤ Plak de aan beide zijden klevende isolatieplaat (afb. 8 5, pagina 5) op de montagezijde van de houder. De isolatieplaat dient ook als afdichting en lakbescherming. ➤ Breng de camerahouder met de plaatschroeven 5 x 20 mm aan. Als u de camera met tapschroeven door de opbouw wilt bevestigen (afb. g, pagina 7)

➤ Boor in de voordien gemarkeerde punten telkens een gat van Ø 5,5 mm. ➤ Ontbraam alle boorgaten en behandel ze met antiroestmiddel. ➤ Plak de aan beide zijden klevende isolatieplaat (afb. 8 5, pagina 5) op de montagezijde van de houder. De isolatieplaat dient ook als afdichting en lakbescherming. ➤ Schroef de camerahouder met de tapschroeven M5 x 20 mm vast. De lengte van de tapschroeven is afhankelijk van de dikte van de opbouw. LET OP! De bevestiging met plaatschroeven mag alleen in stalen platen met een minimumdikte van 1,5 mm gebeuren. LET OP! Let erop dat de moeren bij het vastdraaien niet door de opbouw kunnen trekken. Gebruik evt. grotere onderlegringen of metalen platen. CAM44-IO-16s.book Seite 127 Mittwoch, 5. Oktober 2016 11:38 11NL Camera monteren CAM44

Doorvoer voor de aansluitkabel van de camera maken (afb. h, pagina 8)

➤ Boor in de buurt van de camera een gat van Ø 16 mm. ➤ Ontbraam alle boorgaten die in een metalen plaat zijn gemaakt en behandel ze met antiroestmiddel. ➤ Voorzie alle doorvoeren met scherpe randen van een doorvoertule. Camera en camerabescherming bevestigen

➤ Schuif de camerabescherming (afb. 8 3, pagina 5) zo over de camera – dat de bevestigingsboring van de camerabescherming (afb. i, pagina 8) boven de 3-mm-schroefdraad van de camera ligt. – dat de beide andere bevestigingsboringen (afb. i, pagina 8) boven de 3-mm-schroefdraden van de camera liggen. ➤ Bevestig de camerabescherming met de beide schroeven M3 x 6 mm in de bevestigingsboring (afb. i, pagina 8). ➤ Schuif de camera in de camerahouder (afb. j, pagina 8).

➤ Bevestig de camera losjes met de vier schroeven M3 x 8 mm in de beide andere bevestigingsboringen (afb. j, pagina 8). De camera is nu gecentreerd. INSTRUCTIE Gebruik voor de doorvoer van de aansluitkabels indien mogelijk reeds aanwezige doorvoermogelijkheden, b. v. ventilatieroosters. Als er geen doorvoeren zijn, moet u een gat van Ø 16 mm boren. LET OP! Gevaar voor beschadiging! Controleer van tevoren of er voldoende ruimte is voor de boor aan de achterkant. LET OP! Monteer de camera nooit zonder de extra camerabescherming. Gebruik voor de montage van de camerabescherming alleen de meegeleverde schroeven M3 x 6 mm. Langere schroeven beschadigen de camera. LET OP! Gebruik voor de montage van de camera in de camerahouder alleen de meegeleverde schroeven. Langere schroeven beschadigen de camera. CAM44-IO-16s.book Seite 128 Mittwoch, 5. Oktober 2016 11:38 11NL CAM44 Camera monteren

➤ Richt de camera zo, dat het objectief een hoek van ca. 20° met de verticale as van het voertuig vormt (afb. k, pagina 8).

8.3 Camera aansluiten

➤ Leid de camerakabel in het voertuig. ➤ Steek de stekker van de camerakabel in de stekkerbus van de verlengkabel. ➤ Schroef de steekverbindingen van de verbindingskabels ter bescherming tegen het indringen van water (afb. 0, pagina 5) vast.

8.4 Schakelbox 9102200078 (afb. n, pagina 9)

De schakelbox is klaar om te monteren geleverd. ➤ Bevestig de schakelbox op een geschikte plaats. ➤ Sluit de schakelbox elektrisch als volgt aan: – Sluit de camera-ingangen van de monitor op de aansluitingen „V1” en „V2” aan. – Sluit de systeemkabel van de camera op de aansluiting „TWIN” aan. De camera wordt via de achteruitversnelling of de camerakeuzetoets aan de monitor in- resp. uitgeschakeld. INSTRUCTIE De vier schroeven M3 x 8 mm worden pas vastgedraaid als u de camera gericht hebt (zie hoofdstuk „Werking controleren en camera instellen” op pagina 130). Hiervoor moet u echter evt. eerst nog een monitor monteren en elektrisch aansluiten. INSTRUCTIE

• Plaats de camerakabel zodanig, dat u bij een eventueel nood- zakelijke uitbouw van de camera makkelijk bij de stekkerverbinding tussen camera en verlengkabel kunt komen. De demontage wordt daardoor aanzienlijk vereenvoudigd.

• Om corrosie in de stekker te minimaliseren, adviseren wij om een beetje vet, b. v. poolvet in een van de stekkers aan te brengen. CAM44-IO-16s.book Seite 129 Mittwoch, 5. Oktober 2016 11:38 11NL Camera monteren CAM44

De schakelbox (niet bij de levering inbegrepen) is montageklaar voorbereid. ➤ Monteer de schakelbox zoals beschreven in de bijbehorende montage- handleiding en gebruiksaanwijzing.

➤ Sluit de schakelbox elektrisch aan, zoals beschreven in de bijbehorende montagehandleiding en gebruiksaanwijzing.

➤ Controleer de werking van de camera na aansluiten van een monitor. ➤ Richt de camera indien nodig aan de hand van het monitorbeeld: het monitorbeeld moet aan de onderkant van het beeld de achterkant of de bumper van uw voertuig weergeven. Het midden van de bumper moet ook in het midden van het monitorbeeld zijn (afb. m, pagina 9). ➤ Draai de vier bevestigingsschroeven van de camera vast. ➤ Plaats de zijafdekkingen en borg deze met één bevestigingsschroef per afdekking (afb. l, pagina 8). Contrast en helderheid e.d. worden op de monitor ingesteld. INSTRUCTIE Als u beide cameramodules bij het vooruitrijden wilt gebruiken, moet u de meegeleverde tuimelschakelaar monteren (zie montagehandleiding en gebruiksaanwijzing voor AMP100). INSTRUCTIE De uitgang „2” van de schakelbox is een hulpuitgang om bijv. een vreemde monitor aan te sluiten. INSTRUCTIE De afstandswaarden van de afstandsmarkeringen (zie hoofdstuk „Afstanden inschatten” op pagina 131) gelden alleen, wanneer de camera op een hoogte van ca. 230 – 250 cm gemonteerd is. Controleer na de montage van de camera de werkelijke montage- hoogte. Wijkt de montagehoogte van deze waarden af, bereken dan de werkelijke afstandswaarden voor de afstandsmarkeringen. CAM44-IO-16s.book Seite 130 Mittwoch, 5. Oktober 2016 11:38 11NL CAM44 De camera gebruiken

9De camera gebruiken

9.1 Afstanden inschatten

De camera maakt in de achteruitmodus drie afstandsmarkeringen aan, die in een aangesloten kleurenmonitor als gekleurde lijnen weergegeven worden (afb. p, pagina 10). De lijnen vergemakkelijken de inschatting van de afstand van het voertuig tot een hindernis. Wanneer de camera op een hoogte van ca. 230 – 250 cm gemonteerd is, geven de lijnen de volgende afstanden weer: 10 Camera onderhouden en reinigen

➤ Reinig de camera af en toe met een zachte, vochtige doek. 11 Garantie De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (adressen zie achterkant van de hand- leiding) of tot uw speciaalzaak. Voor de afhandeling van de reparatie of garantie dient u het volgende mee op te sturen:

• een kopie van de factuur met datum van aankoop,

• reden van de klacht of een beschrijving van de storing. Kleur Afstandgroen (A) ca. 3 mgeel (B) ca. 1 mrood (C) ca. 0,3 m LET OP! Voor het reinigen geen scherpe of bijtende middelen gebruiken, omdat dit kan leiden tot schade aan het toestel. CAM44-IO-16s.book Seite 131 Mittwoch, 5. Oktober 2016 11:38 11NL Afvoer CAM44

12 Afvoer ➤ Laat het verpakkingsmateriaal indien mogelijk recyclen. Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften. 13 Technische gegevens PerfectView CAM44Art.-nr.: 9600000043Beeldsensor: Afstandszicht: 1/4" Color CMOS sensor, ca. 290000 pixels, 648(H) x 488(V)Zicht dichtbij: 1/3" CMOS, 762(H) x 504(V)TV-systeem: PALGevoeligheid: < 1 lux of 0,0 lux met IR LED (zicht dichtbij) Gezichtshoek: teleobjectief: ca. 50°groothoekobjectief: ca. 140° diagonaalMicrogevoeligheid: ca. 56 dBOpslagtemperatuur: –30 °C tot +85 °CBedrijfstemperatuur: –30 °C tot +70 °CBedrijfsspanning: 12 – 16 VgVerbruik: max. 4 W Afmetingen b x h x d (met houder):114 x 74 x 62 mmGewicht: ca. 360 gCertificaties:
