GEBRUIKSAANWIJZING PerfectView RVS 580 AHD DOMETIC

VOORZICHTIG! Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel. LET OP! Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken. INSTRUCTIE Aanvullende informatie voor het bedienen van het product. M55L-M75L-IO-16s.book Seite 88 Mittwoch, 20. Dezember 2017 12:32 12PerfectView M55L, M75L Veiligheids- en montage-instructies

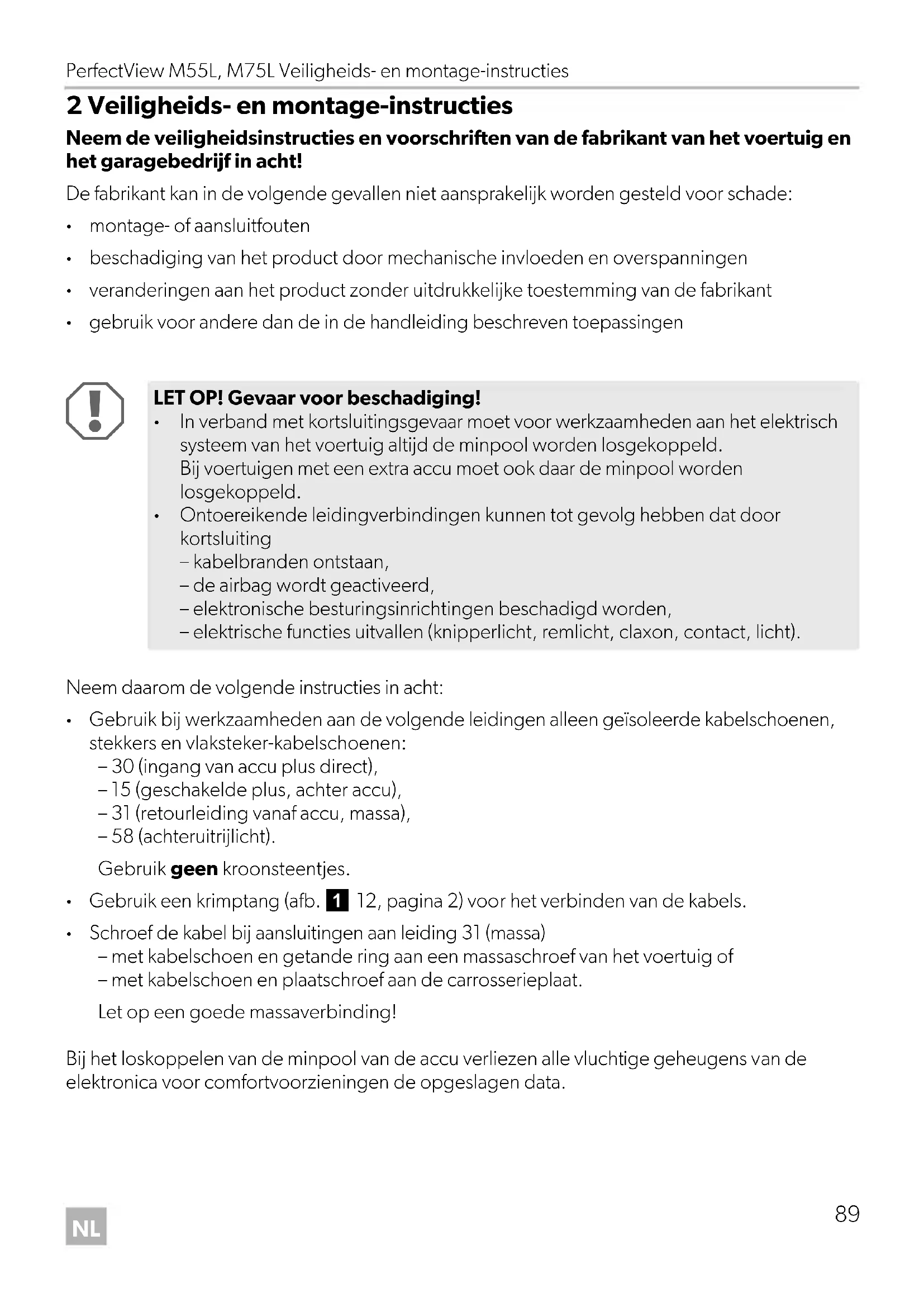

2 Veiligheids- en montage-instructies Neem de veiligheidsinstructies en voorschriften van de fabrikant van het voertuig en het garagebedrijf in acht! De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade:

montage- of aansluitfouten

beschadiging van het product door mechanische invloeden en overspanningen

veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant

gebruik voor andere dan de in de handleiding beschreven toepassingen

Neem daarom de volgende instructies in acht:

Gebruik bij werkzaamheden aan de volgende leidingen alleen geïsoleerde kabelschoenen, stekkers en vlaksteker-kabelschoenen: – 30 (ingang van accu plus direct), – 15 (geschakelde plus, achter accu), – 31 (retourleiding vanaf accu, massa), – 58 (achteruitrijlicht). Gebruik geen kroonsteentjes.

Gebruik een krimptang (afb. 1 12, pagina 2) voor het verbinden van de kabels.

Schroef de kabel bij aansluitingen aan leiding 31 (massa) – met kabelschoen en getande ring aan een massaschroef van het voertuig of – met kabelschoen en plaatschroef aan de carrosserieplaat. Let op een goede massaverbinding! Bij het loskoppelen van de minpool van de accu verliezen alle vluchtige geheugens van de elektronica voor comfortvoorzieningen de opgeslagen data. LET OP! Gevaar voor beschadiging!

In verband met kortsluitingsgevaar moet voor werkzaamheden aan het elektrisch systeem van het voertuig altijd de minpool worden losgekoppeld. Bij voertuigen met een extra accu moet ook daar de minpool worden losgekoppeld.

Ontoereikende leidingverbindingen kunnen tot gevolg hebben dat door kortsluiting – kabelbranden ontstaan, – de airbag wordt geactiveerd, – elektronische besturingsinrichtingen beschadigd worden, – elektrische functies uitvallen (knipperlicht, remlicht, claxon, contact, licht). M55L-M75L-IO-16s.book Seite 89 Mittwoch, 20. Dezember 2017 12:32 12Veiligheids- en montage-instructies PerfectView M55L, M75L

De volgende data moet u afhankelijk van de voertuiguitrusting opnieuw instellen: –radiocode –voertuigklok –tijdschakelklok –boordcomputer – stoelinstelling Instructies voor het instellen vindt u in de betreffende gebruiksaanwijzing. Neem volgende instructies voor montage in acht:

Neem bij werkzaamheden aan elektrische onderdelen de volgende instructies in acht:

Gebruik voor het controleren van de spanning in elektrische leidingen alleen een diodetest- lamp (afb. 1 1, pagina 2) of een voltmeter (afb. 1 2, pagina 2). Testlampen met een lampbehuizing (afb. 1 3, pagina 2) gebruiken te veel stroom, waardoor het elektrisch systeem van het voertuig beschadigd kan raken.

Let er bij het leggen van de elektrische aansluitingen op dat deze – niet worden geknikt of verdraaid, – niet langs randen schuren, – niet zonder bescherming door doorvoeren met scherpe randen worden gelegd (afb. 3, pagina 3).

Isoleer alle verbindingen en aansluitingen.

Borg de kabels tegen mechanische belasting met kabelverbinders of isolatieband, bijv. aan de aanwezige leidingen. Neem de volgende aanwijzingen bij de omgang met de LCD-monitor in acht:

Bevestig de monitor zodanig, dat hij in geen geval (hard remmen, verkeersongeval) los kan raken en tot verwondingen bij de inzittenden van het voertuig kan leiden.

Bevestig de monitor niet in de buurt van een airbag, omdat er bij activering hiervan gevaar voor verwonding bestaat. VOORZICHTIG!

Personen (ook kinderen) die door hun fysieke, sensorische of geestelijke vaardighe- den, of hun onervarenheid of onwetendheid niet in staat zijn om het product veilig te gebruiken, mogen dit niet zonder toezicht of instructie door een verantwoorde- lijke persoon doen.

Open de monitor niet (afb. 4, pagina 3).

Dompel de monitor in geen geval in water (afb. 5, pagina 3); de monitor is niet waterdicht.

De monitor mag in geen geval het zicht bij het autorijden hinderen (afb. 8, pagina 4).

Bedien de monitor niet met natte handen.

3 Omvang van de levering 4Toebehoren Als toebehoren verkrijgbaar (niet in de leveringsomvang inbegrepen): LET OP!

Sluit de correcte spanning aan.

Gebruik de monitor niet in omgevingen die – aan direct zonlicht blootgesteld zijn, – aan sterke temperatuurschommelingen onderhevig zijn, – een hoge luchtvochtigheid hebben, – een slechte ventilatie hebben, – stoffig of olieachtig zijn.

Druk niet op het LCD-display.

Laat de monitor niet vallen.

Als u de monitor in voertuigen gebruikt, moet de motor van het voertuig tijdens gebruik draaien zodat de voertuigaccu niet ontlaadt.

De beeldkwaliteit kan verslechten als sterke elektromagnetische velden in de buurt zijn. Monteer de monitor daarom niet in de buurt van luidsprekers. Nr. in afb. 9, pagina 4 Aantal Omschrijving Artikelnr. M55L M75L 1 1 Monitor 9600000061 9600000062 2 1 Monitorhouder 9102200193 3 1 Afdekking monitorhouder – 1 Aansluitkabel 9102200195 – – Bevestigingsmateriaal Omschrijving Artikelnr. IR-afstandsbediening 9102200199 Zonnescherm voor M55L 9102200200 Zonnescherm voor M75L 9102200201 M55L-M75L-IO-16s.book Seite 91 Mittwoch, 20. Dezember 2017 12:32 12Gebruik volgens de voorschriften PerfectView M55L, M75L

5 Gebruik volgens de voorschriften De LCD-monitors PerfectView M55L (artikelnr. 9600000061) en M75L (artikel. 9600000062) zijn monitors die vooral voor gebruik in voertuigen bedoeld zijn. Ze kunnen worden gebruikt om camera's (bijv.achteruitrijvideosysteem) of andere videobronnen aan te sluiten. De LCD-monitors zijn ontworpen voor het gebruik in alle voertuigen. De LCD-monitors zijn ontworpen voor vrijetijdsgebruik. 6 Technische beschrijving

6.1 Beschrijving van de functie

De LCD-monitor is een monitor waarop een camera (b.v. achteruitrijvideosysteem) of andere videobronnen (bijv. DVD-toestel) kunnen worden aangesloten. Tussen de videobronnen kan heen en weer geschakeld worden. De monitor biedt stuurleidingen waarmee camera's automatisch kunnen worden geactiveerd. Er kunnen tot drie camera's worden bedreven. Hij is voorbereid voor gebruik van een RAM-Mount-houder.

6.2 Bedieningselementen

Op de monitor vindt u de volgende bedieningselementen: Nr. in afb. 0, pagina 5 Omschrij- ving Beschrijving 1 Sensorvenster voor de dimfunctie De helderheid van het display wordt automatisch aan het omgevingslicht aangepast. 2 P Schakelt de monitor in en uit. De toets brandt rood, als de monitor zich in stand-by bevindt. Hij brandt groen, als de monitor is ingeschakeld. 3 + 1. Verhoogt de helderheid.

2. Verhoogt de waarde van de geselecteerde parameter,

als een menu werd geopend. 4 – 1. Vermindert de helderheid.

2. Vermindert de waarde van de geselecteerde parameter,

als een menu werd geopend. M55L-M75L-IO-16s.book Seite 92 Mittwoch, 20. Dezember 2017 12:32 12PerfectView M55L, M75L Technische beschrijving

5 1. Schakelt het menu in.

2. Roept de menu-parameters op die moeten worden ingesteld.

De parameters zijn in volgende volgorde op drie beeldscher- men verdeeld: Pagina 1: Beeld – Helderheid („Brightness”) –Contrast („Contrast”) – Kleur („Colour”) –Volume („Volume”) – Auto-Dimmer („Auto Dim”) Pagina 2: Opties – Taal („Language”): „Duits”, „Engels”, „Frans”, „Italiaans”, „Nederlands”, „Spaans”, „Portugees”, „Russisch” – Camera1/camera2/camera3 („Camera1/Camera2/Came- ra3”): „Normaal” of „Gespiegeld” – Gevoeligheid („Sensitivity”): Instelling van de inscha- keldrempel voor de nacht-dimfunctie Pagina 3: Fabrieksinstelling – Terugzetten („Default”): Fabrieksinstelling van alle parameters 6 CAM Schakelt van de ene camera naar de volgende. 7Monitorhouder 8 Luidspreker Nr. in afb. 0, pagina 5 Omschrij- ving Beschrijving M55L-M75L-IO-16s.book Seite 93 Mittwoch, 20. Dezember 2017 12:32 12LCD-monitor monteren PerfectView M55L, M75L

7.1 Benodigd gereedschap (afb. 1, pagina 2)

Voor inbouw en montage heeft u de volgende gereedschappen nodig:

schroevendraaier (9) Voor de elektrische aansluiting en de controle daarvan hebt u de volgende hulpmiddelen nodig:

Neem bij de montage de volgende aanwijzingen in acht:

Kies een geschikte montageplaats zodat u ongehinderd zicht op de monitor heeft (afb. 6 en afb. 7, pagina 3).

Monteer de monitor nooit op een plek waar het hoofd tegen de monitor kan stoten, of in de buurt van een airbag. Anders bestaat er gevaar voor verwondingen als de airbag open gaat.

De monitor mag in geen geval het zicht bij het autorijden hinderen (afb. 8, pagina 4).

De montageplaats moet vlak zijn.

Controleer of er onder de gekozen montageplaats genoeg ruimte is voor het aanbrengen van onderlegringen en moeren.

Controleer van tevoren, of er voldoende ruimte is voor de boor aan de achterkant (afb. 2, pagina 3).

Denk ook aan het gewicht van de monitor. Zorg evt. voor versterkingen (grotere onderlegringen of platen).

Zorg ervoor dat u de aansluitkabel naar de monitor kunt plaatsen. Montageplaats vastleggen (afb. a, pagina 6) ➤ Plaats de monitor op de monitorhouder. ➤ Plaats de monitor met de aangebrachte houdervoet bij wijze van test. ➤ Teken de omlijning van de monitorhouder op het dashboard. ➤ Verwijder de monitor van de monitorhouder. Monitorhouder op dashboard schroeven (afb. b, pagina 6) ➤ Houd de houdervoet binnen de eerder getekende lijnen. ➤ Bevestig de monitorhouder met de bijgeleverde zelftappende schroeven. Monitor bevestigen ➤ Plaats de monitor op de monitorhouder en bevestig deze met de kartelschroef (afb. a, pagina 6). ➤ Schuif de afdekking over de monitorhouder van de monitor. VOORZICHTIG! Verwondingsgevaar! Kies de plaats van monitor zo uit, dat inzittenden van het voertuig in geen geval (bijv. door hard remmen, verkeersongeval) verwond kunnen raken. M55L-M75L-IO-16s.book Seite 95 Mittwoch, 20. Dezember 2017 12:32 12LCD-monitor monteren PerfectView M55L, M75L

7.3 Monitor elektrisch aansluiten

Het schakelschema voor de LCD-monitor vindt u in afb. d, pagina 7:

Neem de volgende instructies bij het aanleggen van de aansluitkabels in acht:

Gebruik voor de doorvoer van de aansluitkabels indien mogelijk originele doorvoeren of andere doorvoermogelijkheden, zoals ventilatieroosters. Als er geen doorvoeren zijn, moet u een gat van ∅ 22 mm boren. Controleer van tevoren of er voldoende ruimte is voor de boor aan de achterkant (afb. 2, pagina 3).

Dek de boring af met de doorvoering (afb. b 1, pagina 6) in de bodemplaat van de monitorhouder.

Om schade aan de kabel te vermijden, houdt u bij het plaatsen van de kabels altijd voldoende afstand tot hete voertuigdelen (lampen, verwarming, ventilatoren enz.). Nr. Omschrijving 1Monitor 2 20-polige bus 3 Toevoerleiding monitor 420-polige stekker 5 12–24-V-plus-kabel (rood): Aansluiting op de pluspool van het contact (geschakelde plus, klem 15) of de pluspool van de accu (klem 30) 6 Massakabel (zwart): aansluiting aan de minpool van de spanningsbron 7 Kabel (groen): Stuuringang voor videoingang CAM1, bijv. voor de aansluiting op het achteruitrijlicht 8 Kabel (wit): Stuuringang voor videoingang CAM2, bijv. zijcamera 9 6-polige bus CAM1 (aansluiting op videobron 1) 10 6-polige bus CAM2 (aansluiting op videobron 2) 11 6-polige bus CAM3 (aansluiting op videobron 3, met videosignaalherkenning) LET OP! Het niet-vakkundig aanleggen of verbinden van kabels leidt steeds weer tot storingen of beschadigingen van onderdelen. Het correcte aanleggen en verbinden van kabels is een voorwaarde voor een duurzame en storingsvrije werking van de later aangebouwde onderdelen. M55L-M75L-IO-16s.book Seite 96 Mittwoch, 20. Dezember 2017 12:32 12PerfectView M55L, M75L LCD-monitor monteren

Let er bij het leggen van de kabels (afb. 3, pagina 3) op dat deze – niet te sterk worden geknikt of verdraaid, – niet langs randen schuren, – niet zonder bescherming door openingen met scherpe kanten worden gelegd. Monitor als achteruitrijvideosysteem aansluiten (afb. d, pagina 7) ➤ Monteer de aansluitkabel van de monitorhouder op het dashboard. ➤ Steek de stekker van de monitorkabel (2) in de bus (4) van de aansluitkabel (3). De stekker moet hoorbaar vastklikken.

➤ Sluit de rode en zwarte kabel van de aansluitkabel aan op een geschikte spanningsbron: – Sluit de rode kabel (5) op klem 15 (contact) aan. – Sluit de zwarte kabel (6) op klem 31 (massa) aan. ➤ Als de monitor bij het inschakelen van de achteruitversnelling geactiveerd moet worden, sluit u de groene kabel (7) op de plusleiding van het achteruitrijlicht aan.

➤ Als de monitor bijv. bij het inschakelen van het knipperlicht geactiveerd moet worden, sluit u de volgende stuurkabel op een plusleiding van de knipperlichten aan: – witte kabel (8)

Deze stuurkabel dient als signaalleiding ter activering van bijv. een zijcamera bij bediening van het knipperlicht. ➤ Verbind evt. de bus CAM1 (9) van de aansluitkabel met de stekker van de videobron 1 (bijv. zijcamera). ➤ Verbind evt. de bus CAM2 (10) van de aansluitkabel met de stekker van de videobron 2 (bijv. camera).

LET OP! Gevaar voor beschadiging! Let bij het aansluiten op de spanningsbron op de juiste poling. INSTRUCTIE Als er aan de groene kabel (7) spanning is, wordt de achteruitrijcamera geactiveerd. De achteruitrijcamera heeft voorrang. INSTRUCTIE Als op deze stuurkabel spanning is, wordt de videoingang CAM2 geactiveerd. INSTRUCTIE Neem ook het stroomverbruik van het videosysteem in acht. De camera's zijn uitgerust met verwarmingen. Er kan maximaal een stroom van 1,5 A vloeien (drie camera's in ver- warmingsmodus). Gebruik bij directe aansluiting op de accu een scheidingsschake- laar. Zo kunt u het videosysteem eenvoudig van de accu scheiden, als u het voertuig langdurig niet gebruikt. M55L-M75L-IO-16s.book Seite 97 Mittwoch, 20. Dezember 2017 12:32 12LCD-monitor gebruiken PerfectView M55L, M75L

Aansluiting van een achteruitrijcamera ➤ Verbind zo nodig de bus CAM3 (11) van de aansluitkabel met de stekker van de extra achteruitrijcamera. 8 LCD-monitor gebruiken

8.1 Monitor inschakelen

➤ Druk bij uitgeschakelde monitor de toets „P” (afb. 0 2, pagina 5) in, om de monitor in te schakelen. ➤ De toets brandt groen. ✓ Het overgedragen beeld verschijnt.

8.2 Monitor uitschakelen

➤ Druk de toets „P” (afb. 0 2, pagina 5) in, om de monitor uit te schakelen. ➤ De toets brandt rood. ✓ Het beeld verdwijnt.

8.3 Monitor instellen

U kunt de monitor volgens uw wensen als volgt instellen (afb. 0, pagina 5): ➤ Druk op de toets „ ” (5), om de gewenste parameter te selecteren. ✓ De instelbare parameters worden in de volgende volgorde weergegeven: Pagina 1: Beeld – Helderheid („Brightness”): 0 – 100 – Contrast („Contrast”): 0 – 100 – Kleur („Colour”): 0 – 100 – Volume („Volume”): 0 – 100 – Auto-Dimmer („Auto Dim”): Aan, uit Pagina 2: Opties – Taal („Language”): „Duits”, „Engels”, „Frans”, „Italiaans”, „Nederlands”, „Spaans”, „Portugees”, „Russisch” – Camera1/camera2/camera3 („Camera1/Camera2/Camera3”): „Normaal” of „Gespiegeld” – Gevoeligheid („Sensitivity”): 1, 2 Instelling van de inschakeldrempel voor de nacht-dimfunctie, om verblinding te vermijden. In de dim-modus kan de inschakeldrempel in twee niveaus worden ingesteld M55L-M75L-IO-16s.book Seite 98 Mittwoch, 20. Dezember 2017 12:32 12PerfectView M55L, M75L LCD-monitor verzorgen en reinigen

Pagina 3: Fabrieksinstelling – Terugzetten („Default”): Fabrieksinstelling van alle parameters ➤ Druk op de toets „+” (3) of de toets „–” (4) om de gewenste parameter in te stellen. ➤ Druk op de toets „+” (3) om de waarde van de gekozen parameter te verhogen. ➤ Druk op de toets „–” (4) om de waarde van de gekozen parameter te verminderen.

8.4 Videobron instellen

Stel de videobron als volgt in (afb. 0, pagina 5): ➤ Als u de videobron wilt omschakelen, druk dan op de toets „CAM” (6). ✓ De monitor wisselt de camera in de volgorde „Camera 1 – Camera 2 – Camera 3”.

8.5 Aanhangercamera herkennen

Deze functie is nodig bij gebruik van een aanhangercamera (afb. c, pagina 6), als het systeem automatisch via de achteruitrijversnelling wordt geactiveerd.

Een camera aangesloten (bijvoorbeeld voertuig zonder aanhanger): de op CAM1 aangesloten camera (1) wordt geactiveerd

Twee camera's aangesloten (bijvoorbeeld voertuig zonder aanhanger): de op CAM3 aangesloten camera (2) wordt geactiveerd (CAM1 is niet-actief; CAM1 kan alleen via de toets „CAM” worden geactiveerd) 9 LCD-monitor verzorgen en reinigen

➤ Reinig de monitor af en toe met een vochtige, zachte doek. 10 Garantie De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het fili- aal van de fabrikant in uw land (adressen zie achterkant van de handleiding) of tot uw speciaalzaak. Voor de afhandeling van de reparatie of garantie dient u het volgende mee op te sturen:

een kopie van de factuur met datum van aankoop,

reden van de klacht of een beschrijving van de storing. LET OP! Gevaar voor beschadiging!

Voor het reinigen geen scherpe of bijtende middelen gebruiken, omdat dit kan leiden tot schade aan de monitor.

Verwijder de kabels voor u de monitor reinigt zodat het niet tot een kortsluiting kan komen. M55L-M75L-IO-16s.book Seite 99 Mittwoch, 20. Dezember 2017 12:32 12Afvoer PerfectView M55L, M75L

11 Afvoer ➤ Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften. 12 Technische gegevens Certificaten Het toestel heeft het E13-certificaat. M55L M75L Artikelnr.: 9600000061 9600000062 Type: Color TFT LCD Displaygrootte: 5" (12,7 cm) 7" (17,8 cm) Helderheid: ca. 350 cd/m² ca. 400 cd/m² Displayresolutie h x v: 385000 pixels Televisienorm: PAL/NTSC (automatische omschakeling) Bedrijfsspanning: 12 – 30 Vg Vermogen: maximaal 10 W Bedrijfstemperatuur: –20 °C tot 70 °C Opslagtemperatuur: –25 °C tot 80 °C Luchtvochtigheid: maximaal 85 % Trillingsvastheid: 6 g Afmetingen in mm b x h x d: 146 x 87 x 26 190 x 110 x 26 Gewicht: 350 g 400 g
