РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PerfectView RVS 580 AHD DOMETIC

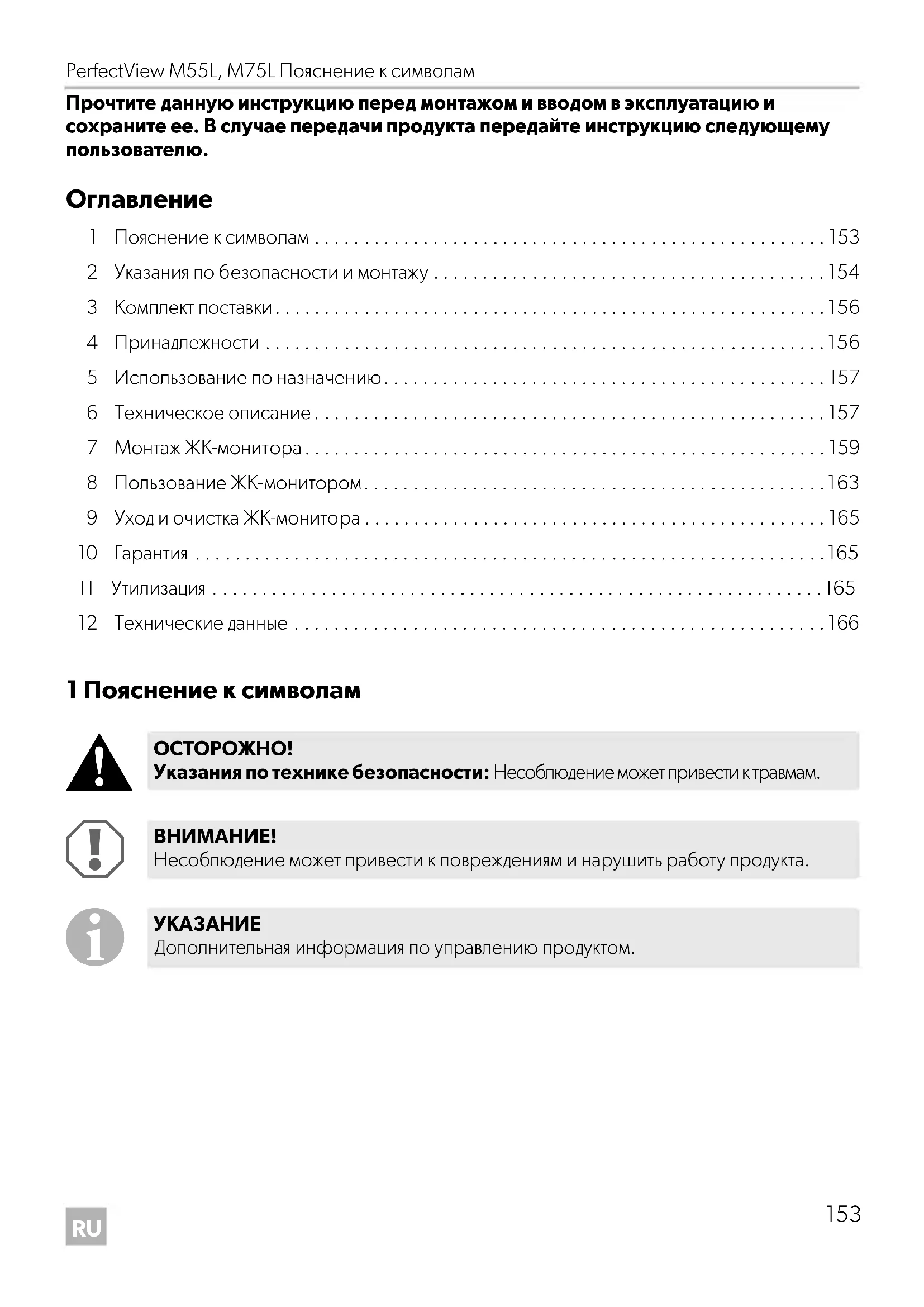

Прочтите данную инструкцию перед монтажом и вводом в эксплуатацию и сохраните ее. В случае передачи продукта передайте инструкцию следующему пользователю.

Указания по технике безопасности: Несоблюдение может привести к травмам.

Несоблюдение может привести к повреждениям и нарушить работу продукта.

Дополнительная информация по управлению продуктом. M55L-M75L-IO-16s.book Seite 153 Mittwoch, 20. Dezember 2017 12:32 12Указания по безопасности и монтажу PerfectView M55L, M75L

2 Указания по безопасности и монтажу Соблюдайте правила техники безопасности и требования, предписанные изготовителем автомобиля, а также автомастерской! Изготовитель не несет никакой ответственности за ущерб в следующих случаях:

Ошибки монтажа или подключения

Повреждения продукта из-за механических воздействий и перенапряжений

Изменения в продукте, выполненные без однозначного разрешения изготовителя

Использование в целях, отличных от указанных в данной инструкции

Поэтому соблюдайте следующие указания:

Используйте при работах на следующих линиях только изолированные кабельные зажимы, штекеры и наружные штекеры: – 30 (вход положительного полюса батареи, прямой), – 15 (включенный положительный полюс, за аккумуляторной батареей), – 31 (обратная цепь от аккумуляторной батареи, корпус), – 58 (фара заднего хода). Не используйте клеммовые колодки.

Для соединения кабелей используйте обжимные клещи (рис. 1 12, стр. 2).

Привинтите кабель при соединениях к проводу 31 (корпус) – с помощью кабельного зажима и зубчатой пружинной шайбы к винту для соединения с корпусом, имеющемуся на автомобиле или –с помощью кабельного зажима и самонарезающего винта к листу кузова. Обеспечивайте хорошее соединение с корпусом! При отсоединении клеммы отрицательного полюса аккумуляторной батареи все энергозави- симые запоминающие устройства электроники систем комфорта теряют сохраненные в них

ВНИМАНИЕ! Опасность повреждения!

Вследствие опасности короткого замыкания перед работами на электрической системе автомобиля всегда отсоединяйте клемму отрицательного полюса. В автомобилях с дополнительным аккумулятором вы и на ней должны отсоеди- нить клемму отрицательного полюса.

Неудовлетворительное присоединение проводов может привести к тому, что вследствие короткого замыкания – возникает возгорание кабелей, – срабатывает надувная подушка безопасности, – получают повреждения электронные устройства управления, – выходят из строя электрические функции (указатели поворота, сигнал торможения, звуковой сигнал, зажигание, освещение). M55L-M75L-IO-16s.book Seite 154 Mittwoch, 20. Dezember 2017 12:32 12PerfectView M55L, M75L Указания по безопасности и монтажу

В зависимости от оснащения автомобиля, вам придется заново настроить следующие

– Код радиоприемника – Часы автомобиля

–Бортовой компьютер – Положение сидений Указания по настройке приведены в соответствующей инструкции по эксплуатации. При монтаже соблюдайте следующие указания:

При работах на электрической системе соблюдайте следующие указания:

Для проверки напряжения в электрических линиях используйте только диодную контроль- ную лампу (рис. 1 1, стр. 2) или вольтметр (рис. 1 2, стр. 2). Контрольные лампы с нитью накала (рис. 1 3, стр. 2) потребляют слишком большой ток, вследствие чего может быть повреждена электроника автомобиля.

При прокладке электрических линий следите за тем, чтобы они – не перегибались и не скручивались, – не терлись о кромки, – не прокладывались без защиты через вводы, имеющие острые кромки (рис. 3, стр. 3).

Заизолируйте все линии и соединения.

Предохраните кабели от механических нагрузок, зафиксировав их кабельными стяжками или изоляционной лентой, например, за имеющиеся линии. При обращении с ЖК-монитором соблюдайте следующие указания:

Крепите монитор так, чтобы он ни при каких условиях (резком торможении, аварии) не мог отсоединиться, тем самым приводя к травмам пассажиров.

Не крепите монитор в радиусе действия надувных подушек безопасности, т. к. в противном случае при их срабатывании имеется опасность травмирования.

Лица (в том числе дети), которые в связи с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта или знаний не в состоянии пользоваться данным изделием, не должны использовать это изделие без постоянного присмотра или инструктажа ответственного лица.

Не вскрывайте монитор (рис. 4, стр. 3).

Не погружайте монитор в воду (рис. 5 , стр. 3); монитор не является водонепро-

Монитор не должен ограничивать видимость при управлении автомобилем (рис. 8, стр. 4).

Не управляйте монитором влажными руками.

Выводите монитор из работы, если поврежден корпус. M55L-M75L-IO-16s.book Seite 155 Mittwoch, 20. Dezember 2017 12:32 12Комплект поставки PerfectView M55L, M75L

3Комплект поставки 4 Принадлежности Продается в качестве принадлежности (не входит в комплект поставки):

Присоединяйте правильное напряжение.

Не используйте монитор в окружении, которое – подвергается действию прямых солнечных лучей, – подвергается сильным колебаниям температуры, – имеет большую влажность воздуха, – имеет плохую вентиляцию, – содержит большое количество пыли или масла.

Не нажимайте на ЖК-дисплей.

Не допускайте падения монитора.

Если монитор используется в автомобиле, то во время работы автомобиль должен двигаться, чтобы не разряжалась его аккумуляторная батарея.

Качество изображения может ухудшиться, если вблизи имеются сильные электромагнитные поля. Поэтому не устанавливайте монитор вблизи громкоговорителей.

рис. 9, стр. 4 Кол-во Наименование

M55L M75L 1 1 Монитор 9600000061 9600000062 2 1 Кронштейн монитора 9102200193 3 1 Крышка кронштейна мони-

– 1 Соединительный кабель 9102200195 ––Крепежный материал Наименование Арт. № ИК дистанционное управление 9102200199 Солнцезащитный козырек для M55L 9102200200 Солнцезащитный козырек для M75L 9102200201 M55L-M75L-IO-16s.book Seite 156 Mittwoch, 20. Dezember 2017 12:32 12PerfectView M55L, M75L Использование по назначению

5 Использование по назначению ЖК-мониторы PerfectView M55L (арт. № 9600000061) и M75L (арт. № 9600000062) являются мониторами, которые в первую очередь предназначены для использования в автомобилях. Их можно использовать для подключения камер (например, видеосистемы заднего обзора) или других источников видеосигналов. ЖК-мониторы рассчитаны на использование в любых автомобилях. ЖК-мониторы предназначены для использования на отдыхе. 6 Техническое описание

ЖК-монитор – это монитор, к которому можно подключить камеры (например, видеосистемы заднего обзора) или другие источники видеосигналов (например, DVD-плеер). Возможно переключение туда и обратно между источниками видеосигналов. Монитор предлагает управляющие линии, с помощью которых можно автоматически активировать камеры. Монитор может работать с тремя камерами. Он подготовлен для использования с кронштейном RAM Mount.

6.2 Органы управления

На мониторе имеются следующие органы управления:

1 Окошко сенсора для функции регулирования яркости Яркость дисплея автоматически адаптируется к окружающему

2 P Включает и выключает монитор. Кнопка горит красным светом, когда монитор находится в режиме ожидания. Она горит зеленым светом, когда монитор

3 + 1. Увеличивает яркость.

2. Увеличивает значение выбранного параметра, если открыто

4 – 1. Уменьшает яркость.

2. Уменьшает значение выбранного параметра, если открыто

2. Вызывает настраиваемые параметры

Параметры распределены по трем экранным страницам в следующей последовательности: Страница 1: Изображение – Яркость («Brightness») – Контрастность («Contrast») –Цвет («Colour») – Громкость («Volume») – Автоматическая регулировка яркости («Auto Dim») Страница 2: Опции – Язык («Language»): «Немецкий», «Английский», «Французский», «Итальянский», «Нидерландский», «Испанский», «Португальский», «Русский» – Камера1/Камера2/Камера3 («Camera1/Camera2/Camera3»): «нормальное» или «зеркальное» – Чувствительность («Sensitivity»): настройка порога включения функции ночной яркости Страница 3: Заводская настройка – Исходные настройки («Default»): заводские настройки всех

6 CAM Выполняет переключение от одной камеры к другой. 7 Кронштейн монитора 8 Динамик

7 Монтаж ЖК-монитора

7.1 Требуемый инструмент (рис. 1, стр. 2)

Для установки и монтажа требуется следующий инструмент:

Отвертка (9) Для электрического подключения и его проверки требуются следующие вспомогательные

Диодная контрольная лампа (1) или вольтметр (2)

Изоляционная лента (10)

Термоусадочный рукав

Промышленный фен (11)

При известных обстоятельствах, паяльник (13)

При известных обстоятельствах, оловянный припой (14)

При необходимости, проходные втулки кабеля Для крепления кабелей могут потребоваться также кабельные стяжки. M55L-M75L-IO-16s.book Seite 159 Mittwoch, 20. Dezember 2017 12:32 12Монтаж ЖК-монитора PerfectView M55L, M75L

При монтаже соблюдайте следующие указания:

Выберите пригодное место монтажа, обеспечивающее беспрепятственный обзор монитора (рис. 6 и рис. 7, стр. 3).

Не крепите монитор в зоне соударения с головой или в радиусе действия надувных подушек безопасности. В противном случае при срабатывании имеется опасность травмирования.

Монитор не должен ограничивать видимость при управлении автомобилем (рис. 8, стр. 4).

Место монтажа должно быть ровным.

Убедитесь в том, что под выбранным местом монтажа имеется свободное пространство, необходимое для установки шайб и гаек.

Предварительно проверьте, имеется ли достаточно свободного места для выхода сверла (рис. 2, стр. 3).

Учитывайте вес монитора. При необходимости, предусмотрите усиление (большие подкладные шайбы или пластины).

Убедитесь в том, что можно проложить кабель к монитору. Определение места монтажа (рис. a, стр. 6) ➤ Установите монитор на кронштейн. ➤ Для пробы расположите монитор с установленной опорой кронштейна. ➤ Разметьте контуры основания кронштейна на панели приборов. ➤ Снимите монитор с кронштейна. Привинчивание кронштейна монитора к панели приборов (рис. b, стр. 6) ➤ Установите опору кронштейна в пределах ранее размеченных контуров. ➤ Закрепите кронштейн монитора самонарезающими винтами. Крепление монитора ➤ Установите монитор на кронштейн и зафиксируйте его гайкой с накаткой (рис. a, стр. 6). ➤ Вдвиньте крышку над кронштейном в монитор. ОСТОРОЖНО! Опасность травмирования! Выберите место для монитора так, чтобы ни при каких условиях (например, резком торможении, аварии) не возникала опасность травмирования пассажиров. M55L-M75L-IO-16s.book Seite 160 Mittwoch, 20. Dezember 2017 12:32 12PerfectView M55L, M75L Монтаж ЖК-монитора

7.3 Электрическое подключение монитора

Схема соединений ЖК-монитора приведена на рис. d, стр. 7.

При прокладке соединительных кабелей соблюдайте следующие указания:

Для ввода соединительных кабелей используйте, по возможности, оригинальные вводы или другие сквозные отверстия, например, вентиляционные решетки. Если сквозные отверстия отсутствуют, необходимо просверлить отверстие ∅ 22 мм. Предварительно проверьте, имеется ли достаточно свободного места для выхода сверла (рис. 2, стр. 3).

Закройте отверстие с вводом (рис. b 1, стр. 6) на пластине основания кронштейна

Во избежание повреждений кабелей всегда соблюдайте при их прокладке достаточное рас- стояние до горячих узлов автомобиля (светильников, нагревателей, вентиляторов и т. п.). № Наименование 1 Монитор 2 20-конт. разъем 3 Линия питания монитора 4 20-конт. штекер 5 Положительный кабель 12 – 24 В (красный): присоединение к положительному полюсу системы зажигания (включенный «плюс», зажим 15) или к положительному полюсу батареи (зажим 30) 6 Кабель для соединения с корпусом (черный): присоединение к отрицательному полюсу источника напряжения 7 Кабель (зеленый): вход сигнала управления для видеовхода CAM1, например, для присоединения к фаре заднего хода 8 Кабель (белый): вход сигнала управления для видеовхода CAM2, например, боковой камеры 9 6-конт. разъем CAM1 (присоединение к источнику видеосигнала 1) 10 6-конт. разъем CAM2 (присоединение к источнику видеосигнала 2) 11 6-конт. разъем CAM3 (присоединение к источнику видеосигнала 3, с распознаванием видеосигнала)

Неправильная прокладка и соединения кабелей ведут к постоянным выходам из строя или повреждениям деталей. Правильная прокладка и соединения кабелей – основное условие длительной, бесперебойной работы дополнительно установленных компонентов. M55L-M75L-IO-16s.book Seite 161 Mittwoch, 20. Dezember 2017 12:32 12Монтаж ЖК-монитора PerfectView M55L, M75L

При прокладке кабелей (рис. 3, стр. 3) следите за тем, чтобы они – не перегибались и не скручивались, – не терлись о кромки, – не прокладывались без защиты через вводы, имеющие острые кромки. Подключение монитора в качестве видеосистемы заднего обзора (рис. d, стр. 7) ➤ Проложите соединительный кабель кронштейна монитора на панели приборов. ➤ Вставьте штекер кабеля монитора (2) в гнездо (4) соединительного кабеля (3). Штекер должен зафиксироваться с характерным щелчком.

➤ Присоедините красный и черный кабели соединительного кабеля к подходящему источнику напряжения: – Присоедините красный кабель (5) к зажиму 15 (зажигание). – Присоедините черный кабель (6) к зажиму 31 (корпус). ➤ Если монитор должен быть активирован при включении передачи заднего входа, то присоедините зеленый кабель (7) к положительному проводу фары заднего хода.

➤ Если монитор должен быть активирован, например, при включении указателей поворота, то присоедините следующий управляющий кабель к положительному проводу указателей

Этот управляющий кабель служит линией сигнализации, например, для активирования боковой камеры при включении указателей поворота. ➤ При необходимости, соедините гнездо CAM1 (9) соединительного кабеля со штекером источника видеосигнала 1 (например, боковой камеры). ➤ При необходимости, соедините гнездо CAM2 (10) соединительного кабеля со штекером источника видеосигнала 2 (например, камеры). ВНИМАНИЕ! Опасность повреждения! При присоединении к источнику напряжения следите за правильностью полярности.

Когда на зеленый кабель (7) подается напряжение, то активируется камера заднего вида. Камера заднего вида имеет приоритет.

Когда на этот управляющий кабель подается напряжение, то активируется видеовход CAM2. M55L-M75L-IO-16s.book Seite 162 Mittwoch, 20. Dezember 2017 12:32 12PerfectView M55L, M75L Пользование ЖК-монитором

Подключение камеры заднего обзора ➤ При необходимости, соедините гнездо CAM3 (11) соединительного кабеля со штекером дополнительной камеры заднего обзора. 8 Пользование ЖК-монитором

8.1 Включение монитора

➤ Для включения монитора нажмите кнопку «P» (рис. 0 2, стр. 5). ➤ Кнопка загорается зеленым светом. ✓ Появляется передаваемое изображение.

8.2 Выключение монитора

➤ Для выключения монитора нажмите кнопку

P» (рис. 0 2, стр. 5). ➤ Кнопка загорается красным светом. ✓ Изображение исчезает.

8.3 Настройка монитора

Вы можете следующим образом настроить монитор в соответствии с вашими пожеланиями (рис. 0, стр. 5): ➤ Для выбора требуемого параметра нажмите кнопку « » (5): ✓ Настраиваемые параметры отображаются в следующей последовательности: Страница 1: Изображение – Яркость («Brightness»): 0 – 100 – Контрастность («Contrast»): 0 – 100 – Цвет («Colour»): 0 – 100 – Громкость («Volume»): 0 – 100 – Автоматическая регулировка яркости («Auto Dim»): включение, выключение

Учитывайте величину тока, потребляемого видеосистемой. Камеры оснащены нагревателями. Может течь ток силой не выше 1,5 A (три камеры в режиме обо- грева). При непосредственном присоединении к аккумуляторной батарее исполь- зуйте разъединитель. С его помощью можно легко и быстро отсоединить видеосистему от батареи, если автомобиль не будет использоваться длительное

Страница 2: Опции – Язык («Language»): «Немецкий», «Английский», «Французский», «Итальянский», «Нидерландский», «Испанский», «Португальский», «Русский» – Камера1/Камера2/Камера3 («Camera1/Camera2/Camera3»): «нормальное» или «зер-

– Чувствительность («Sensitivity»): 1, 2 Настройка порога включения функции ночной яркости во избежание слепящего

В режиме регулирования яркости порог включения можно настраивать на двух уровнях Страница 3: Заводская настройка – Исходные настройки («Default»): заводские настройки всех параметров ➤ Для настройки требуемого параметра нажмите кнопку «+» (3) или кнопку «–» (4). ➤ Нажмите кнопку «+» (3), чтобы увеличить значение выбранного параметра. ➤ Нажмите кнопку «–» (4), чтобы уменьшить значение выбранного параметра.

8.4 Настройка источника видеосигнала

Для настройки источника видеосигнала соблюдайте следующий порядок действий (рис. 0, стр. 5): ➤ Если вы хотите переключить источник видеосигнала, то нажмите кнопку «CAM» (6). ✓ Монитор сменяет изображения от камер в следующей последовательности: «камера 1 – камера 2 – камера 3».

8.5 Распознавание камеры прицепа

Эта функция требуется при использовании камеры прицепа (рис. c, стр. 6), если система автоматически активируется с помощью задней передачи.

Присоединена одна камера (например, автомобиль без прицепа): активируется присоединенная к CAM1 камера (1)

Присоединены две камеры (например, автомобиль с прицепом): активируется присоединенная к CAM3 камера (2) (CAM1 не активен; CAM1 можно активировать кнопкой «CAM» M55L-M75L-IO-16s.book Seite 164 Mittwoch, 20. Dezember 2017 12:32 12PerfectView M55L, M75L Уход и очистка ЖК-монитора

9 Уход и очистка ЖК-монитора

➤ Периодически очищайте монитор мягкой, влажной тряпкой. 10 Гарантия Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в представительство изготовителя в Вашей стране (адреса см. на оборотной стороне инструк- ции) или в торговую организацию. В целях проведения ремонта или гарантийного обслуживания Вы должны также послать следу-

неисправные компоненты,

копию счета с датой покупки,

причину рекламации или описание неисправности. 11 Утилизация ➤ По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответству- ющих предписаниях по утилизации. ВНИМАНИЕ! Опасность повреждения!

Не использовать для очистки острые или твердые инструменты, т. к. это может привести к повреждениям монитора.

Перед очисткой монитора отсоедините кабели, чтобы не возникло короткое

12 Технические данные

Прибор имеет допуск E13. M55L M75L Арт. №: 9600000061 9600000062 Тип: Цветной ЖК-монитор на тонкопленочных транзисторах Размер дисплея: 5" (12,7 см) 7" (17,8 см) Яркость: ок. 350 кд/м² ок. 400 кд/м² Разрешение дисплея Г x В: 385 000 пикселей Телевизионный стандарт: PAL/NTSC (автоматическое переключение) Рабочее напряжение: 12 – 30 Вg Мощность: макс. 10 Вт Рабочая температура: от 70 °C до –20 °C Температура хранения: от 80 °C до –25 °C Относительная влажность

максимум 85 % Вибростойкость: 6 кг Размеры в мм Ш х В х Г: 146 x 87 x 26 190 x 110 x 26 Вес: 350 г 400 г
