РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CoolMatic CD 20 DOMETIC

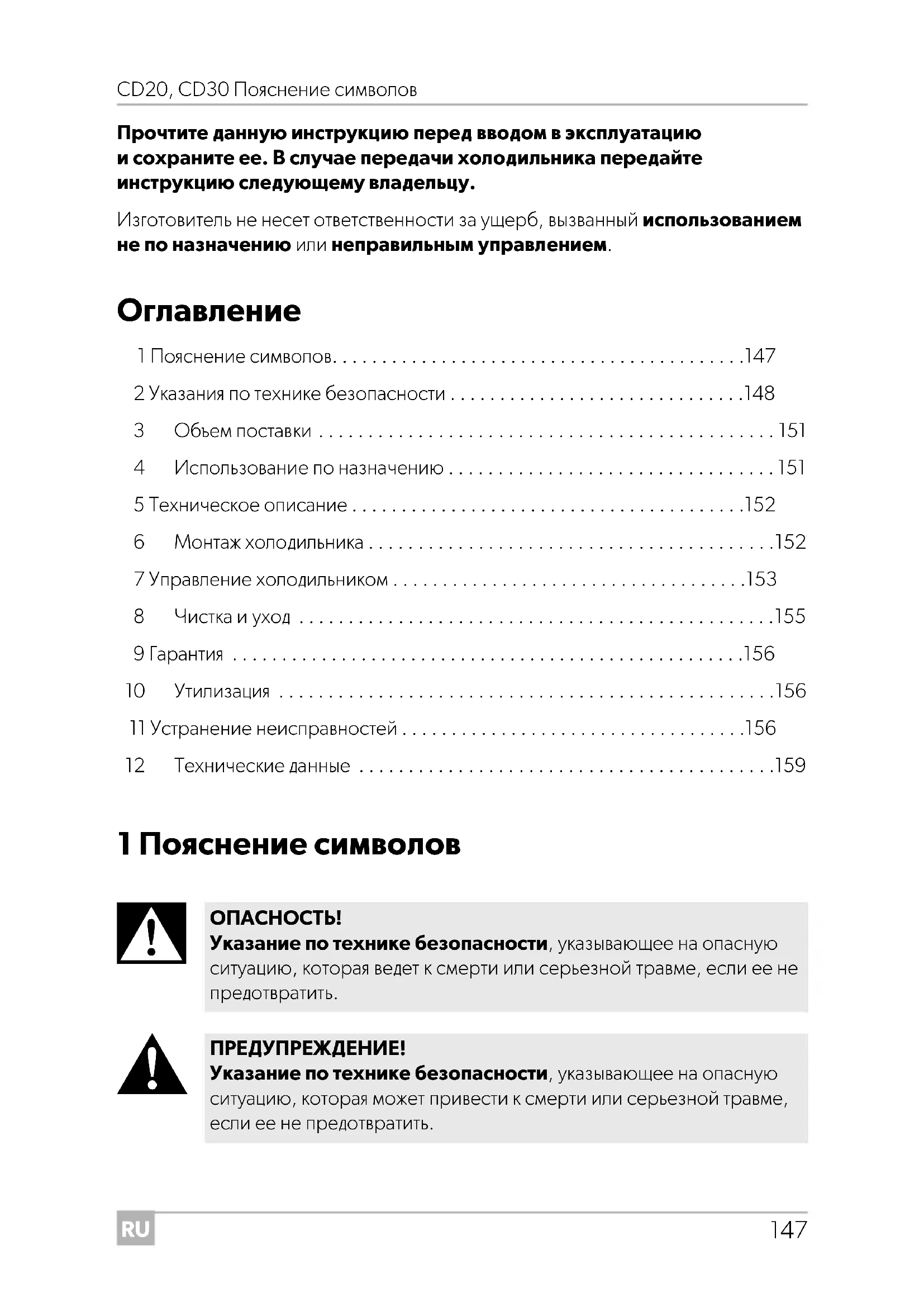

Прочтите данную инструкцию перед вводом в эксплуатацию и сохраните ее. В случае передачи холодильника передайте инструкцию следующему владельцу. Изготовитель не несет ответственности за ущерб, вызванный использованием не по назначению или неправильным управлением.

Указание по технике безопасности, указывающее на опасную ситуацию, которая ведет к смерти или серьезной травме, если ее не предотвратить. ПРЕДУПРЕЖДЕНИЕ! Указание по технике безопасности, указывающее на опасную ситуацию, которая может привести к смерти или серьезной травме, если ее не предотвратить. CD20-30-IO-16s.book Seite 147 Montag, 18. Mai 2020 2:25 14RU Указания по технике безопасности CD20, CD30

2 Указания по технике безопасности

ПРЕДУПРЕЖДЕНИЕ! Несоблюдение этих предупреждений может привести к смерти или серьезной травме. Опасность для жизни из-за поражения электрическим током

Запрещается вводить прибор в работу, если он имеет видимые повреждения,

В случае повреждения питающего кабеля данного прибора он – во избежание опасностей – должен быть заменен изготовителем, сервисным центром или имеющим аналогичную квалификацию персоналом.

Если кабель питания этого охлаждающего устройства поврежден, его необходимо заменить, чтобы предотвратить угрозу безопасно-

Ремонт данного прибора разрешается выполнять только специали- стам. Неправильно выполненный ремонт может приводить ксерьезным опасностям. Опасность пожара

При установке устройства шнур питания не должен быть зажат или

Не располагайте позади устройства выносные переходники и удлинители с несколькими розетками.

Указание по технике безопасности, указывающее на опасную ситуацию, которая может привести к травмам легкой или средней тяжести, если ее не предотвратить.

Указание на ситуацию, которая может привести к материальному ущербу, если ее не предотвратить.

Дополнительная информация по управлению продуктом. CD20-30-IO-16s.book Seite 148 Montag, 18. Mai 2020 2:25 14RU CD20, CD30 Указания по технике безопасности

Опасность для здоровья

Это устройство может использоваться детьми с 8-ми лет и старше, а также лицами с ограниченными физическими, сенсорными и умственными возможностями или при недостатке необходимого опыта и знаний только под присмотром или после прохождения инструктажа по безопасному использованию устройства, если они понимают опасности, которые при этом могут возникнуть.

Детям запрещается играть с устройством.

Запрещается выполнять очистку и пользовательское техническое обслуживание детям без присмотра.

Детям в возрасте от 3 до 8 лет разрешается загружать и разгружать холодильные устройства. Опасность взрыва

Не храните в приборе взрывоопасные вещества, например, аэро- зольные баллоны с горючим газами-вытеснителями.

ОСТОРОЖНО! Несоблюдение этих предостережений может привести к травме легкой или средней степени тяжести. Опасность для жизни из-за поражения электрическим током

Перед вводом в эксплуатацию убедитесь в том, что питающий кабель и штекер сухие.

Отсоединяйте прибор от сети – перед каждой чисткой и уходом – после каждого использования Опасность для здоровья

Проверьте, соответствует ли холодопроизводительность прибора требованиям продуктов питания или медикаментов, которые нужно

Продукты питания разрешается хранить только в оригинальной упаковке или подходящих емкостях.

Удерживание двери охлаждающего устройства открытой в течение длительного времени может привести к существенному повыше- нию температуры внутри устройства.

Регулярно очищайте поверхности, которые могут контактировать с пищевыми продуктами и доступными сливными системами.

Храните сырое мясо и рыбу в устройстве в подходящих контейне- рах, чтобы они не соприкасались с другими продуктами питания или не капали на них. CD20-30-IO-16s.book Seite 149 Montag, 18. Mai 2020 2:25 14RU Указания по технике безопасности CD20, CD30

Если устройство не используется в течение длительного времени: – Отключите устройство. – Разморозьте устройство. – Очистите и просушите устройство. – Оставьте дверцу открытой, чтобы предотвратить образование плесени в устройстве.

ВНИМАНИЕ! Опасность повреждения

Сравните значения напряжения, указанные на заводской табличке, с характеристиками имеющегося источника питания.

Присоединяйте прибор только питающим кабелем для постоян- ного тока к бортовой розетке постоянного тока в автомобиле.

Не вытаскивайте штекер из розетки за питающий кабель.

Отсоедините холодильник и другие потребители от аккумулятор- ной батареи, прежде чем присоединить устройство для ускорен- ного заряда.

Прервите соединение или выключите холодильник перед выключе- нием двигателя. В противном случае аккумуляторная батарея может разрядиться.

Холодильник не предназначен для транспортировки едких или содержащих растворители веществ.

Этот холодильный аппарат содержит в своей изоляции горючий циклопентан. Газы в изоляционном материале требуют особого метода утилизации. После окончания срока службы холодильного аппарата сдайте его должным образом в центр по утилизации.

Не используйте электрические приборы внутри холодильника, за исключением случаев, когда эти приборы рекомендованы для этого изготовителем.

Не устанавливайте прибор вблизи открытого огня или других источников тепла (радиаторов отопления, сильных солнечных лучей, газовых печей и т. п.).

Опасность перегрева! Следите за тем, чтобы со всех четырех сторон охлаждающего устройства имелось свободное пространство не менее 50 мм для надлежащей вентиляции. Поддерживайте зону вентиляции свобод- ной от любых объектов, которые могут ограничить воздушный поток к охлаждающим компонентам. Не размещайте охлаждающее устройство в закрытых отсеках или в зонах, в которых отсутствует поток воздуха или же он минимален. CD20-30-IO-16s.book Seite 150 Montag, 18. Mai 2020 2:25 14RU CD20, CD30 Объем поставки

Следите за тем, чтобы не перекрывались вентиляционные отвер-

Запрещается заполнять внутреннее пространство жидкостями или

Не погружайте прибор в воду.

Предохраняйте прибор и кабели от действия жары и влаги.

Для эксплуатации в грузовых автомобилях: Перед опрокидыванием кабины опорожните холодильник и выклю- чите его (см. гл. «Выключение холодильника» на стр. 154). 3Объем поставки 4 Использование по назначению Ящичные холодильники CD20 и CD30 предназначены для мобильного использования в грузовых автомобилях, катерах или домах-фургонах и рассчитаны на длительный крен не более 30°. Оптимальная мощность охлаждения обеспечивается при температуре окружающей среды от +16 °C до +32 °C, а также при влажности воздуха максимум 90 %.

Кол-во Наименование1 Ящичный холодильник4 Крепежный уголок1 Инструкция по монтажу и эксплуатации

Прежде, чем подвергать холодильник экстремальным нагрузкам, сле- дует связаться с изготовителем. ОСТОРОЖНО! Опасность для здоровья!

Проверьте, соответствует ли холодопроизводительность при- бора требованиям продуктов питания или медикаментов, которые нужно охладить.

Продукты питания разрешается хранить только в оригинальной упаковке или подходящих емкостях. CD20-30-IO-16s.book Seite 151 Montag, 18. Mai 2020 2:25 14RU Техническое описание CD20, CD30

5 Техническое описание Холодильники могут охлаждать продукты в диапазоне температур от 0 °C до +15 °C (CD20) и от –2 °C до +12 °C (CD30) и поддерживать их в охлажденном

Холодильник оснащен защитным реле, которое выключает и снова включает компрессор, тем самым защищая аккумуляторную батарею и компрессор от повреждений. Точки включения и выключения, измеренные на присоединительных зажимах компрессора, приведены в гл. «Технические данные» на стр. 159.

5.1 Органы управления

№ на рис. 3, стр. 4 Пояснение1 Термостат ОСТОРОЖНО! Опасность для здоровья Во избежание опасности из-за неустойчивости устройства оно должно быть закреплено в соответствии с инструкциями.

Убедитесь в том, что положительный кабель присоединен к положительному полюсу, а отрицательный – к отрицательному.

При выборе места монтажа убедитесь в том, что нагретый конден- сатором воздух может хорошо отводиться.

Во избежание потерь напряжения и, тем самым, мощности кабели должны быть как можно короче. Поэтому не используйте дополни- тельные выключатели, штекеры или распределительные коробки.

Вы можете демонтировать компрессор с холодильника и установить его в другом месте на холодильнике или отдельно от него (рис. 2, стр. 3). Учитывайте при этом длину трубопровода подачи хладагента – 1,5 м (CD20)/1,5 м (CD30). CD20-30-IO-16s.book Seite 152 Montag, 18. Mai 2020 2:25 14RU CD20, CD30 Управление холодильником

Соблюдайте следующие указания: ➤ Определите необходимое поперечное сечение кабеля в зависимости от его длины согласно рис. 6, стр. 5. Пояснения к рис. 6, стр. 5 По возможности, присоединяйте холодильник непосредственно к аккумуляторной батарее или к гнезду, защищенным предохранителем на 15 A (12 В)/7,5 A (24 В). ➤ Для стационарного крепления холодильника в месте монтажа используйте расположенные на боковых сторонах прибора точки привинчивания (рис. 4, стр. 4 и рис. 5, стр. 4). 7 Управление холодильником

7.1 Советы по энергосбережению

Выбирайте хорошо проветриваемое, защищенное от солнечных лучей место применения.

Дайте теплым блюдам охладиться, прежде чем поддерживать их в холодном состоянии в холодильнике.

Не открывайте холодильник чаще, чем это действительно необходимо.

Не оставляйте холодильник открытым дольше, чем это действительно необходимо.

Оттаивайте холодильник, как только образовался слой льда.

Избегайте излишне низкую внутреннюю температуру!

Регулярно очищайте конденсатор от загрязнений (пыли и т. п.). Ось координат ЗначениеЕдиница измеренияl Длина кабеля м Поперечное сечение кабеля мм²

Перед вводом нового холодильника в работу его, в гигиенических целях, следует протереть снаружи и изнутри влажной тряпкой (см. также гл. «Чистка и уход» на стр. 155). CD20-30-IO-16s.book Seite 153 Montag, 18. Mai 2020 2:25 14RU Управление холодильником CD20, CD30

7.2 Включение холодильника

➤ Откройте ящик холодильника. ➤ Для включения холодильника поверните кнопку термостата (рис. 3 1, стр. 4) по часовой стрелке. ✓ Холодильник начинает охлаждать внутреннее пространство.

7.3 Выбор температуры

Включающая кнопка на термостате (рис. 3 1, стр. 4) указывает выбранный диа- пазон температур. ➤ Если Вы хотите выбрать температуру для охлаждения, то вращайте включаю- щую кнопку на термостате (рис. 3 1, стр. 4) до тех пор, пока не будет достиг- нут требуемый диапазон температур.

7.4 Выключение холодильника

➤ Откройте ящик холодильника. ➤ Для выключения холодильника поверните кнопку термостата (рис. 3 1, стр. 4) в положение «0». ✓ Холодильник выключен.

Следите за тем, чтобы в холодильнике находились только предметы и продукты, которые разрешается охлаждать или разогревать до выбранной температуры. Положение включающей

Диапазон температур (в зависимости от окружающей температуры) CD20 CD30 MAX ок. –2 °C в камере MIN ок. +12 °C в камере

Если Вы предполагаете не использовать холодильник длительное время, то очистите его и оставьте ящик слегка открытым. Тем самым Вы предотвращаете образование неприятных запахов. CD20-30-IO-16s.book Seite 154 Montag, 18. Mai 2020 2:25 14RU CD20, CD30 Чистка и уход

➤ При выводе холодильника из эксплуатации отсоедините питающий кабель от

7.5 Оттаивание холодильника

Влага из воздуха может выпадать в камере холодильника в виде снеговой шубы, которая уменьшает холодопроизводительность. Поэтому своевременно оттаивайте прибор.

➤ Выньте охлаждаемые продукты и, при необходимости, переложите их в другой холодильник, чтобы они оставались холодными. ➤ Выключите холодильник (см. гл. «Выключение холодильника» на стр. 154) и оставьте ящик открытым. ➤ Вытрите оттаявшую воду или – если имеется – опорожните поддон. 8 Чистка и уход

➤ Периодически очищайте прибор снаружи и изнутри влажной тряпкой. ➤ Убедитесь в том, что приточно-вытяжные вентиляционные отверстия очищены от пыли загрязнений, чтобы можно было отвести возникающее при работе тепло и предотвратить опасность повреждения прибора.

Для удаления слоя льда не используйте твердые или острые инстру- менты, которые могут повредить пластмассу или испаритель. ВНИМАНИЕ! Опасность повреждения!

Категорически запрещается чистить прибор под струей воды или даже в емкости с водой.

Не используйте для чистки абразивные чистящие средства или острые предметы, т. к. они могут привести к повреждениям холодильника. CD20-30-IO-16s.book Seite 155 Montag, 18. Mai 2020 2:25 14RU Гарантия CD20, CD30

9 Гарантия Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в представительство изготовителя в Вашей стране (см. dometic.com/dealer) или в торговую организацию. В целях проведения ремонта или гарантийного обслуживания Вы должны также послать следующие документы:

копию счета с датой покупки,

причину рекламации или описание неисправности. 10 Утилизация ➤ По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации. 11 Устранение неисправностей

Компрессор не работает ПРЕДУПРЕЖДЕНИЕ! Ремонт данного прибора разрешается выполнять только специали- стам. Неправильно выполненный ремонт может приводить ксерьезным опасностям. Неисправность Возможная причина Устранение

= 0 В Обрыв соединительного кабеля батарея – электронный модульВосстановить соедине- Неисправен главный выключатель (если имеется)Заменить главный выклю-чательПерегорел дополнительный линей-ный предохранитель (если имеется)Заменить линейный пре-дохранитель

Слишком низкое напряжение бата- Зарядить батарею CD20-30-IO-16s.book Seite 156 Montag, 18. Mai 2020 2:25 14RU CD20, CD30 Устранение неисправностей

Слишком низкая внутренняя температура в положении термостата «MIN» Попытка пуска с

Ослабленное кабельное соедине-

Плохой контакт (коррозия) Восстановить соедине-

Слишком низкая емкость батареи Заменить батарею Слишком низкое поперечное сече-

Заменить кабель (рис. 6, стр. 5) Попытка пуска с

Слишком высокая температура окружающей среды

Недостаточная приточно-вытяжная

Переставить холодиль-

Загрязнен конденсатор Очистить конденсатор Электрический раз- рыв в компрессоре между штифтами Компрессор неисправен Ремонт разрешается выполнять только авторизованному сервисному центру.

Напряжение между положительным и отрицательным выводом электронного

Напряжение включения присоединительного зажима электронного модуля (см. гл. «Техническое описание» на стр. 152)

Напряжение выключения присоединительного зажима электронного модуля (см. гл. «Техническое описание» на стр.152) Неисправность Возможная причина Устранение Компрессор работает

Отсутствует контакт датчика термо- стата с испарителем Закрепить датчик Короткое замыкание в линии термо-

Заменить термостат Неисправен термостат Компрессор работает

В морозильной камере было замо- рожено большое количество про-

Неисправность Возможная причина Устранение CD20-30-IO-16s.book Seite 157 Montag, 18. Mai 2020 2:25 14RU Устранение неисправностей CD20, CD30

Холодопроизводительность уменьшается, внутренняя температура

Необычные шумы Помехи радио- или телевизионному приему в автомобиле Неисправность Возможная причина Устранение Компрессор работает долго/непрерывно Обледенел испаритель Оттаять испаритель Недостаточная изоляция холодиль- ной камеры (влажная/мокрая) Подрегулировать/заме- нить уплотнение ящика Слишком высокая температура окружающей среды

Недостаточная приточно-вытяжная

Переставить холодиль-

Загрязнен конденсатор Очистить конденсатор Неисправен вентилятор Заменить вентилятор Компрессор работает

Батарея разряжена Зарядить батарею Неисправность Возможная причина Устранение Громкое гудение Деталь холодильного контура не может свободно колебаться (приле- гает к стенке) Осторожно изогнуть

Между холодильной машиной и стенкой зажаты инородные пред-

Шум вентилятора – Неисправность Возможная причина Устранение Помехи приему при работе компрессора Разъем электроники холодильника не присоединен непосредственно

По возможности, присо- единяйте холодильник непосредственно к полюсу батареи. CD20-30-IO-16s.book Seite 158 Montag, 18. Mai 2020 2:25 14RU CD20, CD30 Технические данные

12 Технические данные Холодильный контур содержит R134a.Содержит фторированные парниковые газыГерметически закрытая конструкцияCD20 CD30 Подводимое напряжение: 12 Вg/24 Вg Напряжение отключения: 10,4 V при 12 Вg22,8 V при 24 ВgНапряжение включения: 11,7 V при 12 Вg24,2 V при 24 Вg Номинальный ток: 12 Вg: 3 A 24 Вg: 1,5 AХолодопроизводительность: от –2 °C до +12 °CПолезный объем: 20 м³ 30 м³Климатический класс: NТемпература окружающей среды:от +16 °C до +32 °CОтносительная влажность воз-духа: макс. 90 %Постоянный крен: макс. 30° Количество хладагента: 35 г 42 г Эквивалент CO : 0,050 т 0,060 тПотенциал глобального потепления (GWP):

Размеры: рис. 1, стр. 3 Вес: 16,1 кг 18 кгИспытания/сертификаты:
