MANUALE UTENTE CoolMatic CD 20 DOMETIC

PERICOLO! Indicazione di sicurezza che segnala una situazione di pericolo che se non evitata provoca morte o gravi lesioni. AVVERTENZA! Indicazione di sicurezza che segnala una situazione di pericolo che se non evitata può provocare morte o gravi lesioni. CD20-30-IO-16s.book Seite 72 Montag, 18. Mai 2020 2:25 14IT CD20, CD30 Indicazioni di sicurezza

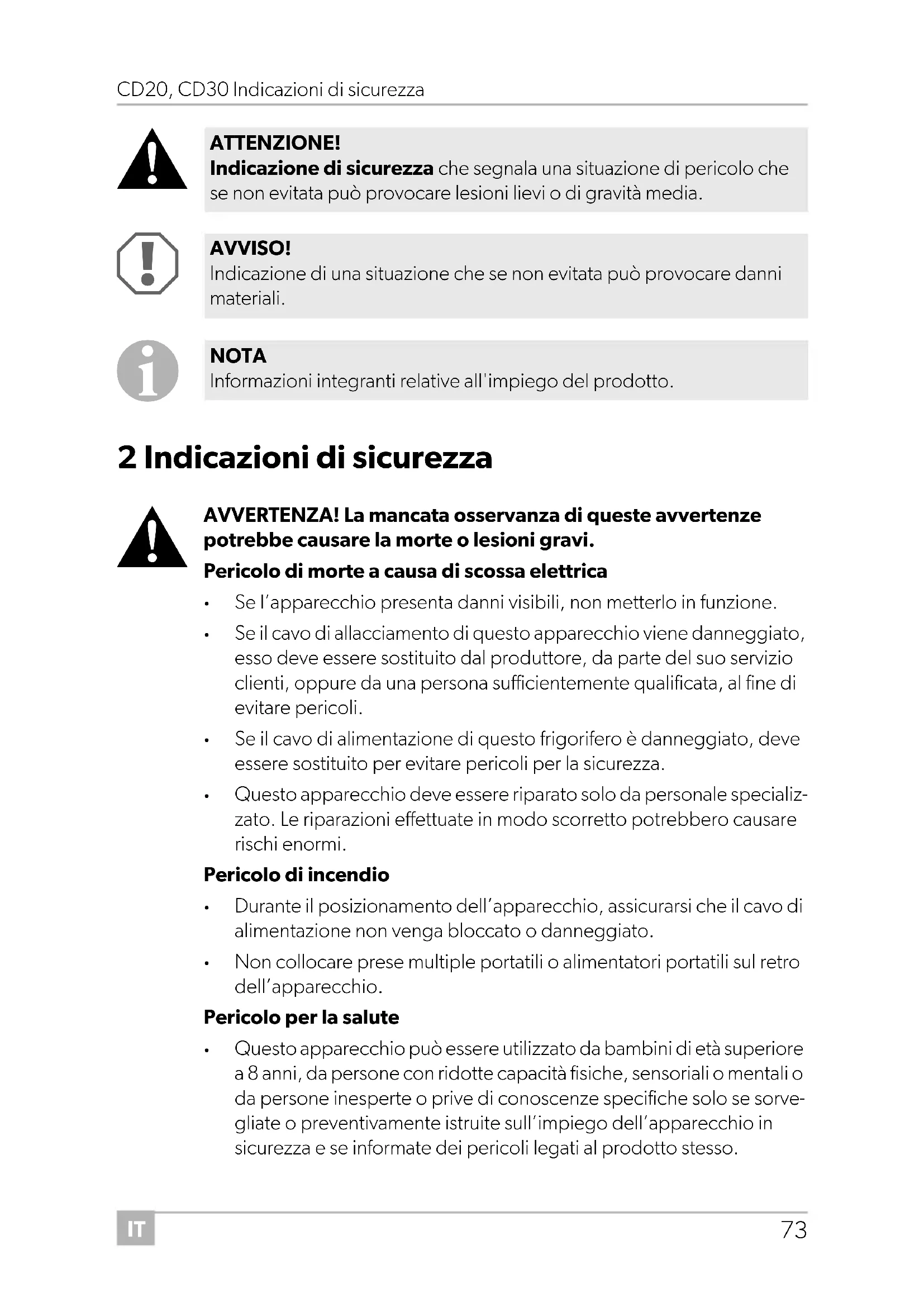

2 Indicazioni di sicurezza

AVVERTENZA! La mancata osservanza di queste avvertenze potrebbe causare la morte o lesioni gravi. Pericolo di morte a causa di scossa elettrica

Se l’apparecchio presenta danni visibili, non metterlo in funzione.

Se il cavo di allacciamento di questo apparecchio viene danneggiato, esso deve essere sostituito dal produttore, da parte del suo servizio clienti, oppure da una persona sufficientemente qualificata, al fine di evitare pericoli.

Se il cavo di alimentazione di questo frigorifero è danneggiato, deve essere sostituito per evitare pericoli per la sicurezza.

Questo apparecchio deve essere riparato solo da personale specializ- zato. Le riparazioni effettuate in modo scorretto potrebbero causare rischi enormi. Pericolo di incendio

Durante il posizionamento dell’apparecchio, assicurarsi che il cavo di alimentazione non venga bloccato o danneggiato.

Non collocare prese multiple portatili o alimentatori portatili sul retro dell’apparecchio. Pericolo per la salute

Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali o da persone inesperte o prive di conoscenze specifiche solo se sorve- gliate o preventivamente istruite sull’impiego dell’apparecchio in sicurezza e se informate dei pericoli legati al prodotto stesso. ATTENZIONE! Indicazione di sicurezza che segnala una situazione di pericolo che se non evitata può provocare lesioni lievi o di gravità media. AVVISO! Indicazione di una situazione che se non evitata può provocare danni materiali. NOTA Informazioni integranti relative all'impiego del prodotto. CD20-30-IO-16s.book Seite 73 Montag, 18. Mai 2020 2:25 14IT Indicazioni di sicurezza CD20, CD30

I bambini non devono giocare con l’apparecchio.

La pulizia e la manutenzione da parte dell’utente non possono essere compiute da bambini lasciati soli.

I bambini dai 3 agli 8 anni possono caricare e scaricare gli apparecchi di refrigerazione. Pericolo di esplosione

Nell’apparecchio non conservare sostanze esplosive come ad es. bombolette spray con gas propellente infiammabile.

ATTENZIONE! La mancata osservanza di queste precauzioni potrebbe causare lesioni lievi o moderate. Pericolo di morte a causa di scossa elettrica

Prima della messa in funzione assicurarsi che la linea di alimentazione e la spina siano asciutte.

Staccare l'apparecchio dalla rete – prima di effettuare la pulizia e la cura – dopo ogni utilizzo Pericolo per la salute

Controllare che la capacità di raffreddamento dell'apparecchio sia conforme ai requisiti degli alimenti o medicinali che si desidera raffreddare.

I prodotti alimentari possono essere conservati solo nelle confezioni originali o in contenitori adeguati.

L’apertura prolungata del frigorifero può causare un significativo aumento della temperatura nei vani dell’apparecchio.

Pulire regolarmente le superfici che vengono a contatto con gli ali- menti e i sistemi di scarico accessibili.

Conservare la carne cruda e il pesce in contenitori adatti nell’apparec- chio, in modo che non vengano a contatto con altri alimenti o sgoccio- lino su di essi.

Se l’apparecchio resta vuoto a lungo: – Spegnere l’apparecchio. – Sbrinare l’apparecchio. – Pulire e asciugare l’apparecchio. – Lasciare la porta aperta per prevenire la formazione di muffa nell’apparecchio. CD20-30-IO-16s.book Seite 74 Montag, 18. Mai 2020 2:25 14IT CD20, CD30 Indicazioni di sicurezza

AVVISO! Pericolo di danni

Confrontare i dati della tensione riportati sulla targhetta con quelli delle prese e degli attacchi disponibili.

Collegare l’apparecchio solo con il cavo di allacciamento CC alla spina CC del veicolo.

Non estrarre mai la spina dalla presa tirando il cavo di allacciamento.

Staccare il frigorifero e le altre utenze dalla batteria prima di collegare il caricabatterie rapido.

Interrompere il collegamento o spegnere il frigorifero se il motore viene spento. Altrimenti la batteria si può scaricare.

Il frigorifero non è adatto per il trasporto di sostanze corrosive o solventi.

Questo frigorifero contiene nell'isolamento ciclopentano infiammabile. I gasi contenuti nel materiale di isolamento richiedono un processo di smaltimento particolare. Al termine della sua vita utile, smaltire l'apparecchio in modo conforme.

Non utilizzare apparecchi elettrici all'interno del frigorifero ad eccezione di quelli consigliati dallo stesso produttore.

Non collocare l’apparecchio nelle vicinanze di fiamme libere o altre fonti di calore (riscaldamento, intensa esposizione ai raggi solari, forni a gas ecc.).

Pericolo di surriscaldamento! Assicurarsi che ci sia sempre una ventilazione minima di 50 mm su tutti i quattro lati del frigorifero. Mantenere l’area di ventilazione priva di oggetti che potrebbero limitare il flusso d’aria verso i componenti di raffreddamento. Non collocare il frigorifero in scomparti chiusi o aree con flusso d’aria assente o minimo.

Fare attenzione che le feritoie di aerazione non vengano coperte.

Non versare nessun tipo di liquido o ghiaccio nel contenitore interno.

Non immergere mai l’apparecchio in acqua.

Proteggere l’apparecchio e i cavi dal caldo e dall’umidità.

Per il funzionamento nell'autocarro: svuotare il frigorifero e spegnere l'apparecchio (vedi capitolo “Come spegnere il frigorifero” a pagina 79), prima di inclinare la cabina di guida. CD20-30-IO-16s.book Seite 75 Montag, 18. Mai 2020 2:25 14IT Dotazione CD20, CD30

3Dotazione 4 Uso conforme alla destinazione I frigoriferi a cassetto CD20 e CD30 sono idonei per l'utilizzo in autocarri, imbarcazioni o caravan e sono studiati per uno sbandamento continuo di massimo 30°. Un raffreddamento ottimale è garantito con temperature ambiente tra i +16 °C e i +32 °C e un’umidità massima del 90 %.

5 Descrizione tecnica Essi raffreddano e conservano prodotti in una temperatura d'esercizio da 0 °C a +15 °C (CD20) e da –2 °C a +12 °C (CD30). Il frigorifero è dotato di un dispositivo di controllo automatico della batteria che disinserisce e reinserisce il compressore proteggendo in questo modo la batteria e il compressore da eventuali danni. I punti di inserimento e disinserimento, misurati sui morsetti del compressore sono elencati nel capitolo “Specifiche tecniche” a pagina 84. Quantità Denominazione1 Frigorifero a cassetto4 Angolo di fissaggio1 Istruzioni per l'uso NOTA Prima di sottoporre l’apparecchio a sollecitazioni estremamente elevate, mettersi in contatto con il produttore. ATTENZIONE! Pericolo per la salute!

Controllare che la capacità di raffreddamento dell’apparecchio sia conforme ai requisiti degli alimenti o medicinali che si desidera raffreddare.

I prodotti alimentari possono essere conservati solo nelle confezioni originali o in contenitori adeguati. CD20-30-IO-16s.book Seite 76 Montag, 18. Mai 2020 2:25 14IT CD20, CD30 Installazione

5.1 Elementi di comando

Osservare le seguenti indicazioni: ➤ Stabilire la sezione necessaria del cavo in funzione della sua lunghezza, come da fig. 6, pagina 5. Legenda per fig. 6, pagina 5 Collegare il frigorifero il più direttamente possibile ai poli della batteria oppure ad uno slot con una protezione minima di 15 A (12 V); 7,5 A (24 V). N. in fig. 3, pagina 4 Spiegazione1 Termostato ATTENZIONE! Pericolo per la salute Per evitare pericoli a causa dell’instabilità dell’apparecchio, fissarlo secondo le istruzioni. AVVISO!

Fare attenzione che il cavo positivo sia collegato al polo positivo e che il cavo negativo sia collegato al polo negativo.

Nel scegliere il luogo di installazione assicurarsi che l'aria calda prodotta dal condensatore possa circolare abbondantemente. NOTA

Per evitare perdite di tensione e quindi perdite di potenza, la cana- letta per cavi dovrebbe essere più corta possibile e non essere inter- rotta. Evitare perciò interruttori extra, prese e scatole di derivazione.

È possibile smontare il compressore dal frigorifero e montarlo in un altro punto sul frigorifero o in sede separata (fig. 2, pagina 3). Assicurarsi però che la lunghezza della tubazione del liquido di raffreddamento sia 1,5 m (CD20)/1,5 m (CD30). Assi coordinati Significato Unitàl Lunghezza del cavo m Sezione cavo mm² CD20-30-IO-16s.book Seite 77 Montag, 18. Mai 2020 2:25 14IT Impiego CD20, CD30

➤ Per fissare il frigorifero nel luogo di installazione utilizzare i punti di avvitamento disposti sui lati dell'apparecchio (vedi fig. 4, pagina 4 e fig. 5, pagina 4). 7Impiego

7.1 Suggerimenti per risparmiare energia

Scegliere un luogo di impiego ben aerato e riparato dai raggi solari.

Prima di immagazzinare cibi caldi nell'apparecchio, lasciarli prima raffreddare.

Non aprire il frigorifero più spesso del necessario.

Non lasciare il frigorifero aperto più del necessario.

Sbrinare il frigorifero appena si è formato uno strato di ghiaccio.

Evitare un abbassamento eccessivo della temperatura interna se non necessario.

Ad intervalli regolari eliminare dal condensatore eventuali impurità (polvere ecc.).

7.2 Come accendere il frigorifero

➤ Aprire il cassetto del frigorifero. ➤ Per accendere il frigorifero, girare la manopola del termostato in senso orario (vedi fig. 3 1, pagina 4). ✓ Lo spazio interno del frigorifero inizia a raffreddarsi.

NOTA Per motivi igienici, prima della messa in funzione iniziale del frigorifero, pulirne l'interno e l'esterno con un panno umido (vedi anche capitolo “Pulizia e cura” a pagina 80). NOTA Assicurarsi che nel frigorifero si trovino solo oggetti o prodotti che devono essere raffreddati o riscaldati alla temperatura selezionata. CD20-30-IO-16s.book Seite 78 Montag, 18. Mai 2020 2:25 14IT CD20, CD30 Impiego

7.3 Selezione della temperatura

Il bottone di comando localizzato sul termostato (fig. 3 1, pagina 4) indica l intervallo di variazione della temperatura selezionata. ➤ Se si vuole selezionare la temperatura di raffreddamento, girare il bottone di comando del termostato (vedi fig. 3 1, pagina 4), finché non è stato raggiunto l'intervallo di variazione della temperatura desiderata.

7.4 Come spegnere il frigorifero

➤ Aprire il cassetto del frigorifero. ➤ Per spegnere il frigorifero, portare la manopola del termostato (vedi fig. 3 1, pagina 4) su “0”. ✓ Il frigorifero è spento. ➤ Quando il frigorifero viene spento per un periodo lungo, staccare il cavo di allacciamento dalla batteria.

L'umidità dell'aria all'interno del frigorifero può condensarsi formando brina la quale diminuisce la potenza frigorifera. Sbrinare perciò l'apparecchio tempestivamente.

Posizione del bottone di comando Intervallo di variazione della temperatura (a seconda della temperatura ambiente) CD20 CD30 MAX ca –2 °C all'interno MIN ca +12 °C all'interno NOTA Qualora si voglia lasciare spento il frigorifero per un periodo prolungato, pulirlo e lasciare il cassetto leggermente aperto. In questo modo si evita la formazione di odori spiacevoli. AVVISO! Non rimuovere mai lo strato di ghiaccio con utensili ruvidi o accuminati che potrebbero danneggiare il materiale plastico oppure l'evaporatore. CD20-30-IO-16s.book Seite 79 Montag, 18. Mai 2020 2:25 14IT Pulizia e cura CD20, CD30

➤ Togliere i prodotti dal frigorifero e immagazzinarli eventualmente in un'altro frigorifero in modo che si mantengano freddi. ➤ Spegnere il frigorifero (vedi capitolo “Come spegnere il frigorifero” a pagina 79) e lasciare il cassetto aperto. ➤ Asciugare la condensa o – se presente – svuotare la bacinella di raccolta. 8 Pulizia e cura

➤ Pulire l’interno e l’esterno dell’apparecchio di tanto in tanto con un panno umido. ➤ Assicurarsi che le aperture di aerazione e disaerazione dell'apparecchio siano prive di polvere e sporcizia in modo da permettere, al calore generato durante il funzionamento, di fuoriuscire e non danneggiare l'apparecchio. 9 Garanzia Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (vedi dometic.com/dealer), oppure al rivenditore specializzato di riferimento. Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la seguente documentazione:

una copia della fattura con la data di acquisto del prodotto,

un motivo su cui fondare il reclamo, oppure una descrizione del guasto. AVVISO! Pericolo di danni!

Non lavare mai il frigorifero sotto acqua corrente e non immergerlo in acqua per risciacquarlo.

Per la pulizia non impiegare detergenti corrosivi oppure oggetti ruvidi, perché potrebbero danneggiare il frigorifero. CD20-30-IO-16s.book Seite 80 Montag, 18. Mai 2020 2:25 14IT CD20, CD30 Smaltimento

10 Smaltimento ➤ Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.

Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento. 11 Eliminazione dei disturbi

Il compressore non gira AVVERTENZA! L'apparecchio deve essere riparato solo da personale specializzato. Riparazioni effettuate non correttamente possono comportare rischi enormi. Caratteristica Possibile causa Rimedio

0 Volt Interruzione nella linea di allacciamento batteria – sistema elettronicoEseguire il collegamentoInterruttore principale guasto (se disponibile)Sostituire l'interruttore principaleProtezione supplementare della linea saltata (se disponibile)Sostituire la protezione della linea

Tensione batteria insufficiente Caricare la batteriaDurante il tentativo di avviamento:

OFF Collegamento cavi allentatoCattivo contatto (corrosione)Eseguire il collegamentoCapacità batteria insufficiente Sostituire la batteria Sezione cavo insufficiente Sostituire il cavo (fig. 6, pagina 5)Durante il tentativo di avviamento:

Temperatura ambiente eccessiva –Aerazione e disaerazione insufficienti Spostare il frigoriferoCondensatore sporco Pulire il condensatore CD20-30-IO-16s.book Seite 81 Montag, 18. Mai 2020 2:25 14IT Eliminazione dei disturbi CD20, CD30

Temperatura interna troppo fredda nella posizione termostato “MIN” Interruzione elettrica nel compressore fra le spine Compressore difettoso I lavori di riparazione devono essere effettuati solo da un Punto Assistenza Clienti autorizzato.

Tensione fra il morsetto positivo e il morsetto negativo del sistema elettronico

Per tensione di accensione morsetto del sistema elettronico (vedi capitolo “Descrizione tecnica” a pagina 76)

OFF Per tensione di interruzione morsetto del sistema elettronico (vedi capitolo “Descrizione tecnica” a pagina 76) Caratteristica Possibile causa Rimedio Il compressore gira inin- terrottamente Il sensore del termostato non è in contatto con l'evaporatore Fissare il sensore Cortocircuito nella linea del termo- stato Sostituire il termostato Termostato difettoso Il compressore gira da molto tempo Nello scomparto dell'evaporatore è stata congelata una quantità elevata Caratteristica Possibile causa Rimedio CD20-30-IO-16s.book Seite 82 Montag, 18. Mai 2020 2:25 14IT CD20, CD30 Eliminazione dei disturbi

La potenza frigorifera si riduce, la temperatura interna aumenta Rumori insoliti Radiodisturbi o interferenze televisive nel veicolo Caratteristica Possibile causa Rimedio Il compressore gira da molto tempo/inin- terrottamente L'evaporatore è ghiacciato Scongelare l'evaporatore Isolamento cella frigorifera insuffi- ciente (umido/bagnato) Regolare/sostituire la guarnizione del cassetto Temperatura ambiente eccessiva Aerazione e disaerazione insufficienti Provvedere ad una suffi- ciente aerazione Condensatore sporco Pulire il condensatore Ventola difettosa (se disponibile) Sostituire la ventola Il compressore gira di rado Capacità batteria esaurita Ricaricare la batteria Caratteristica Possibile causa Rimedio Forte ronzio L'elemento costruttivo del ciclo frigorigeno non può oscillare liberamente (dipende dalla parete) Piegare con cautela l'elemento costruttivo Presenza di corpi estranei bloccati fra refrigeratore e parete Eliminare i corpi estranei Rumore della ventola – Caratteristica Possibile causa Rimedio Disturbi di ricezione mentre il compressore gira L'allacciamento del sistema elettronico del frigorifero non è direttamente collegato alla batteria Collegare il frigorifero il più direttamente possibile ai poli della batteria CD20-30-IO-16s.book Seite 83 Montag, 18. Mai 2020 2:25 14IT Specifiche tecniche CD20, CD30

12 Specifiche tecniche Il circuito di raffreddamento contiene R134a.Contiene gas fluorurati a effetto serra Apparecchiature ermeticamente sigillateCD20 CD30Tens ione di allacciamento: 12 Vg/24 Vg Tensione di interruzione: 10,4 V a 12 Vg22,8 V a 24 VgTensione di accensione: 11,7 V a 12 Vg24,2 V a 24 Vg Corrente nominale: 12 Vg: 3 A 24 Vg: 1,5 ACapacità di raffreddamento:da –2 °C a +12 °CVolume utile: 20 l 30 lClasse climatica: NTemperatura ambiente: +16 °C a +32 °CUmidità dell’aria: max 90 %Sbandamento continuo: max 30° Quantità di refrigerante: 35 g 42 g Equivalente CO : 0,050 t 0,060 tPotenziale di riscaldamento globale (GWP):

Dimensioni: fig. 1, pagina 3 Peso: 16,1 kg 18 kg Certificati di controllo:
