BRUGSANVISNING CoolMatic CD 20 DOMETIC

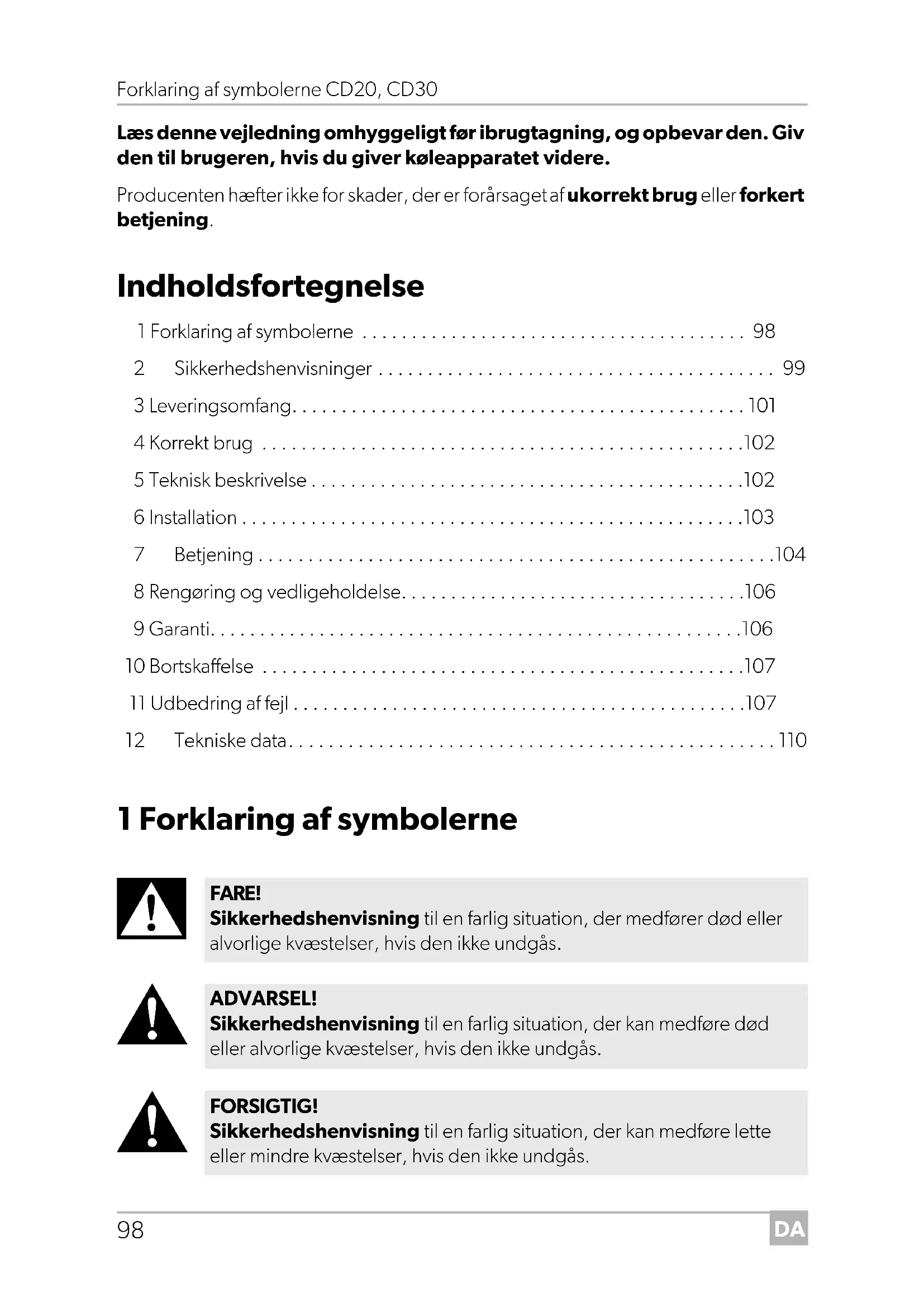

FARE! Sikkerhedshenvisning til en farlig situation, der medfører død eller alvorlige kvæstelser, hvis den ikke undgås. ADVARSEL! Sikkerhedshenvisning til en farlig situation, der kan medføre død eller alvorlige kvæstelser, hvis den ikke undgås. FORSIGTIG! Sikkerhedshenvisning til en farlig situation, der kan medføre lette eller mindre kvæstelser, hvis den ikke undgås. CD20-30-IO-16s.book Seite 98 Montag, 18. Mai 2020 2:25 14DA CD20, CD30 Sikkerhedshenvisninger

2 Sikkerhedshenvisninger

ADVARSEL! Manglende overholdelse af disse advarsler kan medføre dødelige eller alvorlige kvæstelser. Livsfare på grund af elektrisk stød

Hvis apparatet har synlige beskadigelser, må du ikke tage det i brug.

Hvis dette apparats tilslutningskabel beskadiges, skal det udskiftes af producenten, dennes kundeservice eller en lignende kvalificeret person for at undgå farer.

Hvis dette køleapparats strømkabel er beskadiget, skal det udskiftes for at forhindre sikkerhedsfarer.

Reparationer på dette apparat må kun foretages af fagfolk. Ved ukorrekte reparationer kan der opstå betydelige farer. Brandfare

Dette apparat kan anvendes af børn over 8 år og personer med redu- cerede fysiske, sanse- eller mentale evner eller uden erfaring eller viden, hvis de er under opsyn eller blev instrueret i sikker brug af appa- ratet og forstår de involverede farer.

Børn må ikke lege med apparatet.

Rengøring og brugerens vedligeholdelse må ikke udføres af børn uden opsyn.

Børn i alderen fra 3 til 8 år må fylde og tømme køleapparater. VIGTIGT! Henvisning til en situation, der kan medføre materielle skader, hvis den ikke undgås. BEMÆRK Supplerende informationer om betjening af produktet. CD20-30-IO-16s.book Seite 99 Montag, 18. Mai 2020 2:25 14DA Sikkerhedshenvisninger CD20, CD30

FORSIGTIG! Manglende overholdelse af disse forsigtigheds- henvisninger kan medføre mindre eller moderate kvæstelser. Livsfare på grund af elektrisk stød

Afbryd apparatet fra nettet – før rengøring og vedligeholdelse –efter brug Sundhedsfare

Kontrollér, om apparatets kølekapacitet svarer til kravene for fødeva- rerne eller lægemidlerne, som du vil køle.

Hvis køleapparatet er åbnet i længere tid, kan temperaturen stige betydeligt i apparatets rum.

Rengør regelmæssigt overflader, som kan komme i kontakt med levnedsmidler og adgang til kloaksystemer.

Opbevar råt kød og fisk i egnede beholdere i apparatet, så de ikke kommer i berøring med andre levnedsmidler eller drypper på dem.

Hvis apparatet står tomt i længere tid: – Sluk apparatet. – Afrim apparatet. – Rengør og tør apparatet. – Lad døren står åben for at forhindre, at der dannes skimmel i apparatet.

Sammenlign spændingsangivelsen på typeskiltet med energi- forsyningen, der er til rådighed.

Tilslut kun apparatet til en DC-stikdåse i køretøjet med DC-tilslutnings- kablet.

Træk aldrig stikket ud af stikdåsen med tilslutningskablet.

Afbryd køleapparatet og andre forbrugere fra batteriet, før du tilslutter hurtigopladeren.

Køleapparatet er ikke egnet til transport af stoffer, der er ætsende eller indeholder opløsningsmidler.

Dette køleapparatet indeholder brændbart cyklopentan i isoleringen. Gasserne i isoleringsmaterialet kræver en særlig bortskaffelses- metode. Aflevér apparatet til korrekt bortskaffelse ved afslutningen af dets levetid.

Anvend ikke elektriske apparater i køleapparatet, undtagen hvis producenten anbefaler disse apparater hertil.

Stil ikke apparatet i nærheden af åben ild eller andre varmekilder (varmeapparater, stærk sol, gasovne osv.).

Fare for overophedning! Sørg for, at der altid er et minimum på 50 mm ventilation på alle fire sider af køleapparatet. Hold ventilationsområdet frit for genstande, som kan begrænse luftstrømmen til kølekomponenterne. Placér ikke køleapparatet i lukkede rum eller områder uden eller med minimal luftstrøm.

Ventilationsåbningerne må ikke tildækkes.

Fyld ikke væsker eller is i den indvendige beholder.

Beskyt apparatet og kablerne mod varme og fugtighed.

Ved anvendelse i lastbiler: Tøm køleboksen, og slå apparatet fra (se kapitlet „Frakobling af køle- boksen“ på side 105), før førerhuset vippes. 3Leveringsomfang Mængde Betegnelse 1 Skuffe-køleboks 4 Fastgørelsesvinkel 1 Betjeningsvejledning CD20-30-IO-16s.book Seite 101 Montag, 18. Mai 2020 2:25 14DA Korrekt brug CD20, CD30

4 Korrekt brug Skuffe-køleboksene CD20 og CD30 er egnede til mobil anvendelse i lastbiler, både eller campingvogne og er dimensioneret til en konstant hældning på mask. 30°. En optimal kølekapacitet er sikret ved omgivelsestemperaturer mellem +16 °C og +32 °C samt ved en luftfugtighed på maks. 90 %.

5 Teknisk beskrivelse Køleapparaterne kan køle varer i et temperaturområde på 0 °C til +15 °C (CD20) eller –2 °C til +12 °C (CD30) og holde dem kolde. Køleboksen er udstyret med en batteriovervågning, der frakobler kompressoren og tilkobler den igen og dermed beskytter batteriet og kompressoren mod skader. Til- og frakoblingspunkterne, målt på kompressorens tilslutningsklemmerne, er anført i kapitlet kapitlet „Tekniske data“ på side 110.

5.1 Betjeningselementer

BEMÆRK Før du udsætter køleapparatet for ekstrem belastning, bør du kontakte producenten. FORSIGTIG! Sundhedsfare!

Kontrollér, om apparatets kølekapacitet svarer til kravene for fødevarerne eller lægemidlerne, som du vil køle.

Overhold følgende henvisninger: ➤ Bestem kablets nødvendige tværsnit i forhold til kabellængden iht. fig. 6, side 5. Forklaring til fig. 6, side 5 Tilslut køleapparatet så direkte som muligt til batteriets poler eller til en sikret stikdåse med min. 15 A (12 V) eller 7,5 A (24 V). ➤ Anvend de monteringspunkter, der er placeret på apparatets sider, til at skrue køleapparatet fast på monteringsstedet (se fig. 4, side 4 og fig. 5, side 4). FORSIGTIG! Sundhedsfare For at undgå en fare, fordi apparatet er ustabilt, skal det fastgøres i over- ensstemmelse med anvisningerne. VIGTIGT!

Ved valg af monteringsstedet skal du sørge for, at luften, der er opvarmet af kondensatoren, kan slippe bort. BEMÆRK

For at undgå spændings- og dermed effekttab skal kabelføringen være så kort som mulig og må ikke være afbrudt. Undgå derfor ekstra kontakter, stik eller fordelerdåser.

Du kan afmontere kompressoren fra køleapparatet og montere det på et andet sted på køleapparatet eller uafhængigt af det (fig. 2, side 3). Vær i den forbindelse opmærksom på kølemiddelledningens længde på 1,5 m (CD20)/1,5 m (CD30). Koordinatakse Betydning Enhedl Kabellængde m Kabeltværsnit mm² CD20-30-IO-16s.book Seite 103 Montag, 18. Mai 2020 2:25 14DA Betjening CD20, CD30

Vælg et anvendelsessted, der er godt ventileret og beskyttet mod sol.

Lad først varm mad afkøle, før du holder den kold i apparatet.

Åbn ikke køleapparatet hyppigere end nødvendigt.

Lad ikke køleapparatet forblive åbent længere end nødvendigt.

Afrim køleapparatet, så snart der har dannet sig et islag.

Undgå unødigt lav indvendig temperatur.

Rengør med regelmæssige mellemrum kondensatoren (støv osv.).

7.2 Tilkobling af køleboksen

➤ Åbn køleboksens skuffe. ➤ For at tilkoble køleboksen skal du dreje termostatens knap (se fig. 3 1, side 4) med uret. ✓ Køleboksen starter med at køle det indvendige rum.

BEMÆRK Før du tager køleapparatet i brug, bør du af hygiejniske årsager rengøre det indvendigt og udvendigt med en fugtig klud (se også kapitlet „Ren- gøring og vedligeholdelse“ på side 106). BEMÆRK Sørg for, at der kun er genstande eller varer i køleboksen, der må afkøles eller opvarmes til den valgte temperatur. CD20-30-IO-16s.book Seite 104 Montag, 18. Mai 2020 2:25 14DA CD20, CD30 Betjening

7.3 Valg af temperatur

Knappen på termostaten (se fig. 3 1, side 4) viser det valgte temperaturområde. ➤ Hvis du vil indstille temperaturen til køling, skal du dreje knappen på termostaten (se fig. 3 1, side 4), indtil det ønskede temperaturområde er nået.

7.4 Frakobling af køleboksen

➤ Åbn køleboksens skuffe. ➤ For at frakoble køleboksen skal du dreje termostatens knap (se fig. 3 1, side 4) til position „0“. ✓ Køleboksen er frakoblet. ➤ Når du tager køleboksen ud af drift, skal du afbryde tilslutningskablet fra batteriet. Knap-position Temperaturo mrå d e (afhængigt af udenomstemperaturen) CD20 CD30 MAX ca –2 °C i det indvendige rum MIN ca +12 °C i det indvendige rum BEMÆRK Hvis du ikke vil bruge køleapparatet i længere tid, skal du rengøre det og lade skuffen være åbnet lidt. På den måde undgår du, at der opstår ubehagelig lugt. CD20-30-IO-16s.book Seite 105 Montag, 18. Mai 2020 2:25 14DA Rengøring og vedligeholdelse CD20, CD30

Luftfugtighed kan sætte sig som rim i køleapparatets indvendige rum og derved reducere kølekapaciteten. Afrim derfor apparatet rettidigt.

➤ Tag indholdet ud, og opbevar det evt. i et andet køleapparat, så det holdes koldt. ➤ Sluk for køleapparatet (se kapitlet „Frakobling af køleboksen“ på side 105), og lad skuffen stå åben. ➤ Tør kondensvandet op, eller tøm opsamlingsbakken, hvis den findes. 8 Rengøring og vedligeholdelse

➤ Rengør af og til apparatet indvendigt og udvendigt med en fugtig klud. ➤ Sørg for, at apparatets ventilations- og udluftningsåbninger er fri for støv og urenhededer, så varmen, der opstår under driften, kan ledes bort, og apparatet ikke tager skade. 9 Garanti Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (se dometic.com/dealer) eller din forhandler. Ved reparation eller krav om garanti skal du medsende følgende bilag:

En kopi af regningen med købsdato

En reklamationsgrund eller en fejlbeskrivelse VIGTIGT! Fjern aldrig islaget med hårdt eller spidst værktøj, der kan beskadige kunststoffet eller fordamperen. VIGTIGT! Fare for beskadigelse!

Rengør aldrig køleapparatet under rindende vand eller i opvaskevand.

Anvend ikke skrappe rengøringsmidler eller hårde genstande ved rengøringen, da de kan beskadige køleapparatet. CD20-30-IO-16s.book Seite 106 Montag, 18. Mai 2020 2:25 14DA CD20, CD30 Bortskaffelse

10 Bortskaffelse ➤ Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse. 11 Udbedring af fejl

Kompressoren kører ikke ADVARSEL! Reparationer på dette apparat må kun foretages af fagfolk. Ved ukorrekte reparationer kan der opstå betydelige farer. Kendetegn Mulig årsag Løsning

0 volt Afbrydelse i tilslutningsledningen batteri – elektronikEtablér forbindelsenHovedafbryder defekt (hvis den findes)Udskift hovedafbryderenEkstra ledningssikring brændt over (hvis den findes)Udskift ledningssikringen

TIL Batterispænding for lav Opladning af batterietVed startforsøg:

TIL Udenomstemperatur for høj –Ventilation og udluftning ikke til-strækkeligStil køleskabet et andet sted Kondensator snavset Rengør kondensatorenElektrisk afbrydelse i kompressoren mellem stikbeneneKompressor defekt Reparationen kan kun foretages af en tilladt kundeservice. CD20-30-IO-16s.book Seite 107 Montag, 18. Mai 2020 2:25 14DA Udbedring af fejl CD20, CD30

Spænding mellem elektronikkens plus- og minusklemme

FRA Frakoblingsspænding på elektronikkens tilslutningsklemme (se kapitlet „Teknisk beskrivelse“ på side 102) Kendetegn Mulig årsag Løsning Kompressor kører kon- stant Termostatføleren har ikke forbindelse til fordamperen Fastgør føleren Kortslutning i termostatledningen Udskift termostaten Termostat defekt Kompressoren kører længe I fordamperrummet blev der nedfros- set en større mængde Kendetegn Mulig årsag Løsning Kompressoren kører længe/konstant Der dannes islag på fordamperen Afrim fordamperen Kølerumsisoleringen ikke tilstrækkelig (fugtig/våd) Justér/udskift skuffetæt- ningen Udenomstemperatur for høj Ventilation og udluftning ikke tilstrækkelig Sørg for tilstrækkelig ventilation Kondensator snavset Rengør kondensatoren Ventilator defekt (hvis den findes) Udskift ventilatoren Kompressoren kører sjældent Batterikapacitet opbrugt Oplad batteriet CD20-30-IO-16s.book Seite 108 Montag, 18. Mai 2020 2:25 14DA CD20, CD30 Udbedring af fejl

Usædvanlige lyde Radio- eller tv-forstyrrelser i køretøjet Kendetegn Mulig årsag Løsning Høj brummen En af kølekredsløbets komponenter kan ikke svinge frit (ligger op mod væggen) Bøj forsigtigt komponenten Fremmedlegeme klemt inde mellem kølemaskinen og væggen Fjern fremmedlegemet Ventilatorstøj – Kendetegn Mulig årsag Løsning Modtagelsesforstyrel- ser, mens kompresso- ren kører Køleapparatets elektroniktilslut- ning er ikke tilsluttet direkte til batteriet Tilslut køleapparatet så direkte som muligt til batteriets poler CD20-30-IO-16s.book Seite 109 Montag, 18. Mai 2020 2:25 14DA Tekniske data CD20, CD30

12 Tekniske data Kølekredsløbet indeholder R134a.Indeholder fluorerede drivhusgasserHermetisk lukkede anlæg eller hermetisk lukket udstyrCD20 CD30 Tilslutningsspænding: 12 Vg/24 Vg Frakoblingsspænding: 10,4 V ved 12 Vg22,8 V ved 24 VgTilkoblingsspænding: 11,7 V ved 12 Vg24,2 V ved 24 Vg Mærkestrøm: 12 Vg: 3 A 24 Vg: 1,5 AKølekapacitet: –2 °C til +12 °CNettoindhold: 20 l 30 lKlimaklasse: NUdenomstemperatur: +16 °C til +32 °CLuftfugtighed: Maks. 90 %Konstant hældning: Maks. 30° Kølemiddelmængde: 35 g 42 g
