BRUGSANVISNING ColdMachine VD06 DOMETIC

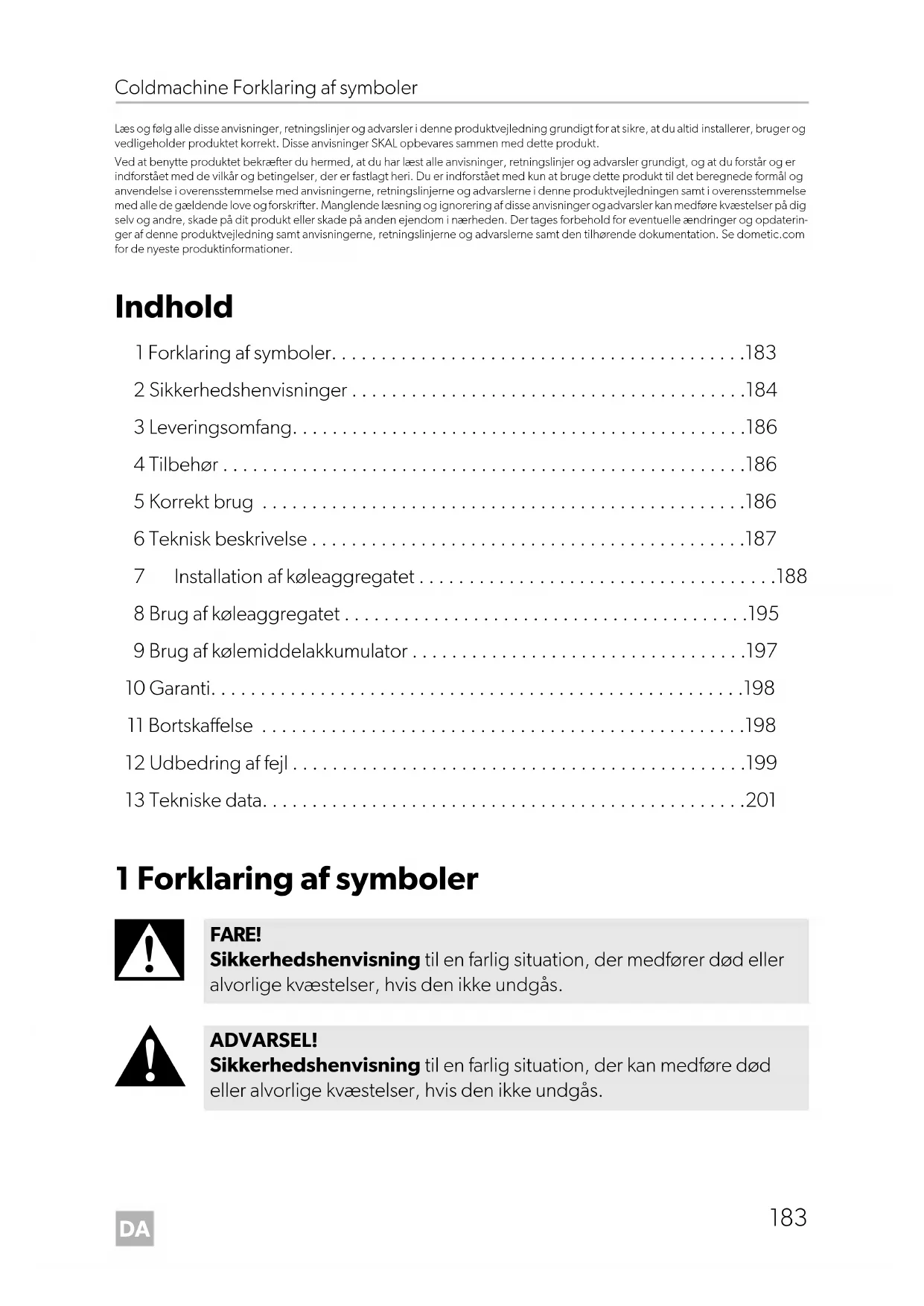

• Læs og følg alle disse anvisninger, retningslinjer og advarsler i denne produktvejledning grundigt for at sikre, at du altid installerer, bruger og vedligeholder produktet korrekt. Disse anvisninger SKAL opbevares sammen med dette produkt. Ved at benytte produktet bekræfter du hermed, at du har læst alle anvisninger, retningslinjer og advarsler grundigt, og at du forstår og er indforstået med de vilkår og betingelser, der er fastlagt heri. Du er indforstået med kun at bruge dette produkt til det beregnede formål og anvendelse i overensstemmelse med anvisningerne, retningslinjerne og advarslerne i denne produktvejledningen samt i overensstemmelse med alle de gældende love og forskrifter. Manglende læsning og ignorering af disse anvisninger og advarsler kan medføre kvæstelser på dig selv og andre, skade på dit produkt eller skade på anden ejendom i nærheden. Der tages forbehold for eventuelle ændringer og opdaterin- ger af denne produktvejledning samt anvisningerne, retningslinjerne og advarslerne samt den tilhørende dokumentation. Se dometic.com for de nyeste produktinformationer. Indhold 1 Forklaring af symboler p. 183
• 2 Sikkerhedshenvisninger p. 184
• 3 Leveringsomfang p. 186
• 4 Tilbehør p. 186
• 5 Korrekt brug p. 186
• 6 Teknisk beskrivelse p. 187
• 7 Installation af køleaggregatet p. 188
• 8 Brug af køleaggregatet p. 195
• 9 Brug af kølemiddelakkumulator p. 197
• 10 Garanti p. 198
• 11 Bortskaffelse p. 198
• 12 Udbedring af fejl p. 199
• 13 Tekniske data 1 Forklaring af symboler p. 201

FARE! Sikkerhedshenvisning til en farlig situation, der medfører død eller alvorlige kvæstelser, hvis den ikke undgås. ADVARSEL! Sikkerhedshenvisning til en farlig situation, der kan medføre død eller alvorlige kvæstelser, hvis den ikke undgås. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 183 Tuesday, May 4, 2021 7:24 PMDA Sikkerhedshenvisninger Coldmachine

2 Sikkerhedshenvisninger

2.1 Grundlæggende sikkerhed

• Fare for dødelige kvæstelser! Når apparatet anvendes på både: Hvis apparatet forsynes af det elektriske system, skal du sørge for, at strømforsyningen har fejlstrøms- relæ!

• Dette apparat må kun installeres og repareres af en kvalificeret tekni- ker. Utilstrækkelige reparationer kan medføre betydelige farer. Kontakt kundeserviceafdelingen i forbindelse med reparationer.

• Hvis apparatet har synlige beskadigelser, må apparatet ikke tages i brug.

• Åbn under ingen omstændigheder kølekredsløbet. En undtagelse herfra er, når aggregatet skal afbrydes for at blive sendt retur (kapitlet „Installation af den udvendige temperaturregulator“ på side 191).

• Stil apparatet på et tørt sted, der er beskyttet mod stænkvand.

• Stil ikke aggregatet i nærheden af åben ild eller andre varmekilder (var- meapparater, stærk sol, gasovne osv.).

• Sørg for, at kompressoren er tilstrækkeligt ventileret.

• El-apparater er ikke legetøj! Opbevar og anvend apparatet uden for børns rækkevidde. FORSIGTIG! Sikkerhedshenvisning til en farlig situation, der kan medføre lette eller mindre kvæstelser, hvis den ikke undgås. VIGTIGT! Henvisning til en situation, der kan medføre materielle skader, hvis den ikke undgås. BEMÆRK Supplerende informationer om betjening af produktet. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 184 Tuesday, May 4, 2021 7:24 PMDA Coldmachine Sikkerhedshenvisninger

• Personer (inkl. børn), der på grund af deres fysiske, sanse- eller men- tale evner eller deres uerfarenhed eller uvidenhed ikke er i stand til at anvende produktet sikkert, bør kun anvende dette produkt under en ansvarlig persons opsyn eller anvisning.

• Kontrollér før start af apparatet, om driftsspændingen og batterispæn- dingen stemmer overens (se typeskiltet).

• Hvis tilslutningskablet er beskadiget, skal du udskifte det for at undgå farer. Udskift kun et beskadiget tilslutningskabel med et tilslutningska- bel af samme type og med samme specifikation.

• Opbevar ikke eksplosive stoffer som f.eks. spraydåser med drivgas i apparatet.

2.2 Sikkerhed under anvendelse af apparatet

FARE! Fare for dødelige kvæstelser!

• Tag aldrig fat i uisolerede ledninger med bare hænder. Dette gælder frem for alt ved tilslutning til vekselstrømnettet.

• Anvend aldrig rengøringsmidler, som indeholder sand, syrer eller opløsningsmidler, til at rengøre fordamperen.

• Beskyt apparatet mod regn og fugtighed.

• Afbryd køleapparatet og andre forbrugerenheder fra batteriet, før du tilslutter hurtigopladeren.

• Afbryd apparatet, hvis du ikke bruger det i en længere periode.

2.3 Sikkerhedsforanstaltninger ved håndtering af batte-

FORSIGTIG! Fare for kvæstelser!

• Batterier indeholder aggressive og ætsende syrer. Undgå, at batte- rivæske kommer i kontakt med din krop. Skyl den pågældende legemsdel grundigt med vand, hvis din hud kommer i kontakt med batterivæske.

3Leveringsomfang 4Tilbehør Hvis du ønsker at tilslutte aggregatet til en 230 V vekselstrømforsyning, skal du anvende en af følgende ensrettere. Kan fås som tilbehør (ikke indeholdt i leveringsomfanget): 5 Korrekt brug Aggregatet er egnet til at bygge dit eget køleskab eller køleboks. Køleaggregatet egner sig til at køle og dybfryse fødevarer. Apparatet er også egnet til anvendelse på både. Dette produkt er kun egnet til dets beregnede formål og anvendelse i overensstem- melse med disse anvisninger. Denne vejledning giver dig oplysninger om, hvad der er nødvendigt med henblik på en korrekt montering og/eller drift af produktet. Dårlig montering og/eller ukorrekt drift eller vedligeholdelse medfører utilstrækkelig ydeevne og mulige fejl. Producenten påtager sig intet ansvar for kvæstelser eller skader i forbindelse med produktet, der skyldes:

• Ukorrekt samling eller forbindelse inklusive for høj spænding

• Ukorrekt vedligeholdelse eller brug af uoriginale reservedele, der ikke stammer fra producenten Antal Beskrivelse 1 Køleenhed eller fordamper 1 Betjeningsvejledning Beskrivelse Artikelnummer CoolPower EPS100 ensretter Til apparater med BD35F-kompressor (50/80/CS/CS-serien)

• Ændringer på produktet uden udtrykkelig tilladelse fra producenten

• Brug til andre formål end dem, der er beskrevet i vejledningen Dometic forbeholder sig ret til at ændre produktets udseende og produktspecifika- tioner. 6 Teknisk beskrivelse Køleaggregaterne er egnede til tilslutning til en jævnspænding på 12 V eller 24 V og kan dermed f.eks. anvendes i forbindelse med camping eller på både. Derudover kan du tilslutte dem til en 230 V-strømforsyning via ensretterne (se kapitlet „Tilbehør“ på side 186). Hvis køleenheden anvendes på både, kan det udsættes for en konstant hældning på 30°. Køleaggregatet skal anvendes sammen med en fordamper. Derudover kan du benytte en akkumulator med eller uden TEC-styring. CS-NC15 består af et køleag- gregat og en fordamper. Anvend den trinløst variable termostat på fordamperen for at indstille den ønskede temperatur. Akkumulatoren og TEC-programstyringen sikrer en høj kølekapacitet og forbedrer aggregatets effektivitet. Akkumulatoren oplades, når der er en tilstrækkelig strømfor- syning (f.eks. når strømforsyningen sker via en netadapter). I tilfælde af akkumulator- brug eller underspænding trækkes kølemidlet fra akkumulatoren, indtil den er tom. Dermed bruges der på dette tidspunkt ingen strøm fra batteriet. TEC-programstyringen sørger altid for følgende:

• Køleenergien lagres, hvis der er overskydende elektrisk energi (ekstern strømfor- syningen fra en generator).

• Kølemiddelakkumulatoren kan altid anvendes til at sikre, at den komplette batte- ristrøm anvendes til andre forbrugere.

• Lagret køleenergi hentes automatisk for at bevare den indvendige køletempera- tur i køleområdet, når batterikapaciteten er opbrugt.

Køleapparatet er udstyret med et elektronisk apparat til at beskytte mod forkert til- slutning af polerne, når det tilsluttes til et batteri. For at beskytte batteriet frakobles køleapparatet automatisk, hvis spændingen ikke er længere er tilstrækkelig (se føl- gende tabel). Aggregater uden TEC-styring Aggregater med TEC-styring 7 Installation af køleaggregatet

7.1 Nødvendigt værktøj

Til installation og montering har du brug for følgende værktøj:

• Tætningsmasse og monteringsskum

• Kabel, kabelsko og kabelbånd

7.2 Bemærkninger om kølebeholderen

Tilladte køleområdeindhold Sørg for, at det specificerede maksimale køleområdeindhold ikke overskrides for den pågældende fordampertype (se kapitlet „Tekniske data“ på side 201). Minimumisolering Den maksimale køleområdeindhold er baseret på en minimumisoleringstykkelse på 35 mm polyurethanskum med en tæthed på 40 kg/m³. Hvis der anvendes andre isoleringsmaterialer som f.eks. styrofoam, skal vægtykkelsen fordobles for at opnå det samme varmeisoleringsniveau. Montering af fordamperen Fordamperen skal installeres i kølebeholderen (undtagen CS-NC15, fordamperen er formonteret). Vær opmærksom på følgende under processen:

• Korrekt installationsposition (fig. 3, side 4 op til fig. 9, side 6)

• Placering i kølebeholderen så langt oppe som muligt

• Foretag installationen mindst 10 mm fra væggen (ikke VD-14N og VD-15).

Tilslutning af fordamperen ➤ Tilslut fordamperne VD-14N and VD-15 i overensstemmelse med fig. 0, side 6. ➤ Tilslut fordamperen VD-16 i overensstemmelse med fig. 9, side 6. ➤ Tilslut andre fordampere i overensstemmelse med fig. i, side 9. VIGTIGT! For køleaggregater uden ventilkoblinger (installationsparate aggrega- ter): Du må ikke åbne kølekredsløbet under installationen. Du skal evt. lave åbningerne i væggen større for at kunne skubbe fordamperen gen- nem dem (fig. a, side 6). Eller som alternativ kan du lave en åbning, så du kan installere køleledningerne øverst (fig. b, side 6). DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 189 Tuesday, May 4, 2021 7:24 PMDA Installation af køleaggregatet Coldmachine

For køleaggregater med ventilkoblinger ➤ Skær et hul med en diameter på mindst 30 mm (fig. c, side 7) til kølelednin- gerne. Brug en rundskærer til dette. Nr. på fig. 8, side 5 Forklaring 1 Jævnstrømsventilator 2 Termostatknap 3 Tilslutningsstik til jævnstrømsventilator 4 Termostat 5 Tilslutningskabel Nr. på fig. 9, side 6 Forklaring 1 Tilslutningskabel Nr. på fig. 0, side 6 Forklaring 1 Tilslutningskabel Nr. på fig. i, side 9 og fig. j, side 9 Forklaring 1 Tilslutningsblok 2 Kompressor 3 Ventilator 4 Tilslut fig. i eller TEC-styring fig. j VIGTIGT! Isolér og tætn vægåbningerne omhyggeligt efter montering for at for- hindre, at der trænger fugt ind. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 190 Tuesday, May 4, 2021 7:24 PMDA Coldmachine Installation af køleaggregatet

7.3 Installation af køleaggregatet

Det er vigtigt at vælge det rigtige monteringssted for aggregatet. Overhold føl- gende punkter for at sikre fejlfri drift:

• Opstil aggregatet på en tør, beskyttet plads. Undgå at placere det i nærheden af varmekilder som f.eks. radiatorer, gasovne eller varme vandrør. Placér det ikke i direkte sollys.

• Installér på både så vidt muligt aggregatet under vandlinjen.

• Køleaggregatet fungerer ved en hældningsvinkel på op til 30°. Installér det på en lige flade, så det også fungerer ved så muligst kraftig krængning.

• Den opvarmede luft skal kunne bortledes uhindret (fig. d, side 7).

• Når aggregatet monteres i et lukket rum som f.eks. en garderobe, køkkenskab eller rum i agterenden, skal åbninger have et tværsnit på mindst 200 cm² (25 cm x 8 cm) til køle- og udstødningsluft.

• Sørg for, at luftstrømmen på kondensatoren (fig. d Cside 7) ikke forhindres.

• Overhold en minimumafstand mellem kondensatoren og den tilstødende væg på 50 mm.

• CS-NC15: Brug boreskabelonen (fig. k, side 11) og installationstegningen (fig. l, side 12).

7.4 Installation af den udvendige temperaturregulator

Mekanisk termostat Temperaturregulatoren kan enten monteres på den udvendige side eller den ind- vendige side af kølebeholderen. Den indvendige temperatur reguleres afhængigt af fordamperens overfladetemperatur, eller for VD-14N og VD-15, afhængigt af rum- temperaturen. ➤ Tilslut sensorkablets spolede ende til fordamperen (fig. e, side 8, ikke VD-14N, VD-15) ved at bruge klemmepladen. Den er formonteret på VD-14N, VD-15. ➤ Kontrollér, at sensorledningen ikke har kontakt andre steder med fordamperen eller sugeledningen. VIGTIGT! Du må aldrig bøje forbindelsesledningen mellem fordamperen og aggregatet. Den min. bøjningsradius er på 25 mm. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 191 Tuesday, May 4, 2021 7:24 PMDA Installation af køleaggregatet Coldmachine

TEC-styring TEC-styringen skal monteres udvendigt på kølebeholderen. Den indvendige tempe- ratur reguleres efter fordamperens overfladetemperatur. Temperatursensoren er blevet monteret på akkumulatoren fra fabrikken. ➤ Tilslut temperatursensoren med TEC-styringen via indstikskoblingen. Montering af envejskoblinger (ikke CS-NC15)

De to komponenter i køleaggregatet– fordamperen og kompressor-kondensatoren – leveres separat. Komponenterne tilsluttes med envejskoblinger. Kølemiddel- mængden, der kræves for at drive hele køleaggregatet, er allerede i de to kompo- nenter. Det er altså ikke nødvendigt at efterfylde kølemiddel. ➤ Saml kompressor-kondensatoren og fordamperen. ➤ Fjern beskyttelseshætterne og propperne fra de ikke-tilsluttede halvdele på envejskoblingerne til kompressor-kondensatoren og fordamperen. ➤ Rengør koblingssædet og gevindoverfladen grundigt for at undgå, at der kom- mer smuds eller fremmedlegemer ind i systemet.

VIGTIGT! Kun personer, som er uddannet og har kendskab inden for køleteknolo- gien, må tilslutte envejskoblingerne. De generelle forskrifter for håndte- ring af kølemidler skal overholdes! Envejskoblingerne er kun egnede til tilslutning af køleaggregaterne én gang. En genåbning eller ukorrekt tilslutning af koblingerne medfører et komplet tab af kølemidlet og i svigt af køleaggregatet! I sådanne tilfælde skal de to tidligere tilsluttede dele af køleaggregatet afmonteres og sendes ind. På fabrikken fornys envejskoblingerne, og produktet genfyldes med kølemiddel. VIGTIGT! Fare for lækage af kølemiddel

• Brug altid to nøgler, når envejskoblingerne spændes, så man undgå, at rørene drejer!

• Det er ikke tilladt at bruge envejskoblingerne igen!

• Bestem, hvilken af de to envejskoblingsforbindelser, der er mest van- skelig at få adgang til med nøglen, og tilslut den først.

➤ Påfør kølemiddelolie på de indvendige og udvendige gevind og på de indven- dige mandreller (fig. f, side 8). ➤ Tilslut de to koblingshalvdele, og skru dem først sammen med hånden (fig. g, side 8). Du må ikke bruge en nøgle! Envejskobling med omløbermøtrik: ➤ Skru koblingshalvdelen på med omløbermøtrikken vha. en nøgle med en stør- relse på 21 mm og en nøgle med en størrelse på 19 mm op til anden af gevindet, eller indtil der mærkes en modstand. Spænd ikke skrueforbindelsen endnu. Nøglen med størrelsen på 19 mm fungerer som en føring, når omløbermøtrik- ken skrues på. Tilslutning af envejskoblingen med udvendigt gevind: ➤ Skru koblingshalvdelen på med omløbermøtrikken vha. en nøgle med en stør- relse på 21 mm og en nøgle med en størrelse på 16 mm op til anden af gevindet, eller indtil der mærkes en modstand. Spænd ikke skrueforbindelsen endnu. Nøglen med en størrelse på 16 mm anvendes til at holde kontra, når omløber- møtrikken skrues på. ➤ Brug en blyant til at tegne en linje fra omløbermøtrikken til beslaget på den over- for liggende koblingshalvdel. ➤ Spænd nu omløbermøtrikken fast med et moment på 30 Nm eller en ekstra 1/4 omdrejning. Forskydningen af linjen viser, hvor kraftigt envejskoblingen var spændt. Den sidste omdrejning er nødvendig for at sikre en lækagefri tilslutning mellem koblingshalvdelene.

➤ Foretag en lækagetest på koblingsforbindelserne. Dette sikrer, at envejskoblin- gerne er tilsluttet korrekt, og at tætningen fungerer. BEMÆRK O-ringen er kun en midlertidig tætning under den indledende tilslutning af envejskoblingerne. Denne O-ring er kun regnet til den indledende tætning mellem hullet i blænden og den endelige metallisk tætning. Der kan kun opnås en lækagefri tætning vha. en metallisk tætning mellem de to koblingshalvdele. BEMÆRK Afstanden mellem begyndelsen af omløbermøtrikken og sekskanten på det udvendige gevind må ikke være over 3 mm (fig. g, side 8). DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 193 Tuesday, May 4, 2021 7:24 PMDA Installation af køleaggregatet Coldmachine

7.5 Tilslutning af køleaggregatet

Tilslutning til et batteri Køleaggregatet kan tilsluttes til 12 V eller til 24 V jævnspænding.

➤ Bestem kablets nødvendige tværsnit afhængigt af kabellængden iht. fig. h, side 8. Nøgle til fig. h, side 8

➤ Kontrollér før start af aggregatet, om driftsspændingen og batterispændingen stemmer overens (se typeskilt). ➤ Tilslut dit aggregat – så direkte som muligt til batteriets pol eller – til et stik, der er beskyttet med en sikring med mindst 15 A (ved 12 V) eller 7,5 A (ved 24 V).

Af sikkerhedsmæssige årsager er aggregatet udstyret med et elektronisk system, så man undgår at vende på polerne. Det beskytter aggregatet, når det tilsluttes til et batteri. VIGTIGT! For at undgå spændingstab og derfor et fald i ydeevne skal kablet hol- des så kort som muligt og bør ikke afbrydes. Undgå af denne grund ekstra kontakter, stik eller fordelerdåser. Koordinatakse Betydning Enhed l Kabellængde m ∅ Kabeltværsnit mm² VIGTIGT! Byt ikke om på polerne. VIGTIGT! Afbryd køleapparatet og andre forbrugere fra batteriet, før du tilslutter batteriet til en hurtigoplader. Overspænding kan beskadige apparatets elektronik. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 194 Tuesday, May 4, 2021 7:24 PMDA Coldmachine Brug af køleaggregatet

8 Brug af køleaggregatet

8.1 Tips til energibesparelse

• Vælg et monteringssted, der er godt ventileret og beskyttet mod sol.

• Lad først varm mad køle af, før du lægger det ind i apparatet.

• Åbn ikke den kølede beholder hyppigere end nødvendigt.

• Lad ikke døren være åben længere end nødvendigt.

• Afrim den kølede beholder, når der dannes et islag.

• Undgå unødigt lave temperaturer.

• Rengør regelmæssigt kondensatoren for støv og snavs.

• Rengør lågets pakning regelmæssigt. ADVARSEL!

• Berør aldrig stik og kontakter, når du har våde hænder eller står med fødderne i vand.

• Hvis du anvender køleapparatet på en båd ved hjælp af en 230 V- vekselstrømsnettilslutning på land, skal du montere et fejlstrømsrelæ mellem 230 V-vekselstrømnettet og køleapparatet. Få råd hos en fagmand. BEMÆRK Udgangsspændingen på den beskrevne ensretter er 24 V. Husk dette, når du tilslutter andre forbrugere senere. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 195 Tuesday, May 4, 2021 7:24 PMDA Brug af køleaggregatet Coldmachine

8.2 Start af køleaggregatet

Aggregater uden TEC-styring ➤ Tænd for køleaggregatet ved at dreje betjeningsknappen med uret (fig. 1 A1 eller B1, side 3). Hvis du drejer betjeningsknappen længere, kan de regulere temperaturen. Aggre- gater med energilagringsfunktion har en knap til aktivering af lagringen (fig. 1 A2, side 3).

8.3 Nedlukning af aggregatet

Hvis du vil tage køleaggregatet ud af drift i længere tid, skal du gå frem på følgende måde: ➤ Aggregater uden TEC-styring: Drej betjeningen hen på 0. ➤ Aggregater med TEC-styring: Sluk for aggregatet med hovedafbryderen (fig. 2 6, side 3). ➤ Tag tilslutningskablet af batteriet, eller træk stikket på jævnstrømsledningen ud af ensretteren. ➤ Rengør køleapparatet. ➤ Lad døren stå en smule åben over afdækningen. Det forhindrer, at der dannes lugt. BEMÆRK Hvis den røde LED blinker eller lyser, er der opstået en fejl, og systemet kan ikke anvendes (se fejltabellen i kapitel kapitlet „LED på termoele- mentet (fig. 1 2, side 3)“ på side 199). DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 196 Tuesday, May 4, 2021 7:24 PMDA Coldmachine Brug af kølemiddelakkumulator

9 Brug af kølemiddelakkumulator

Akkumulatorens funktion sikrer, at køleenergien lagres automatisk (op til 8 timer), hvis der er nok elektrisk strøm til rådighed, f.eks. ved forsyning fra en netadapter. Der aflades lagret køleeffekt

• automatisk, når frakoblingsspændingen er nået (se tabellen på side 188)

• eller manuelt ved at trykke på afladningsknappen (fig. 1 A2 eller fig. 2 4, side 3). Nr. på fig. 2, side 3 Forklaring 1 Grøn LED: Viser, at kompressoren kører. 2 Gul LED: Viser, at der findes ekstern strømforsyning (spændingen er over 13,5 V eller 27,0 V). LED≤ 10,7 V eller 21,7 V. Version E: ≤ 10,7 V eller 22,0 V). 3 Rød LED: Viser, at akkumulatoren aflades, fordi

• der er blevet trykket på afladningsknappen

• Nedlukning pga. lav spænding (spænding ≤ 10,7 V eller 21,4 V. Version E: ≤ 10,7 V eller 22,0 V). 4 Afladningsknap til akkumulator: Afbryder kompressordriften, indtil

• den lagrede køleenergi er opbrugt

• Niveauet for den eksterne spændingsforsyning er genoprettet efter lav spænding. 5 Temperaturvælger: Gør det muligt at indstille temperaturen efter ønske i køleområdet Min. (helt mod venstre) = varmeste indstilling Maks. (helt mod højre) = koldeste indstilling 6 Hovedafbryder: Til at tænde og slukke køleaggregatet med. Position 0 = OFF Position – = ON DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 197 Tuesday, May 4, 2021 7:24 PMDA Garanti Coldmachine

• genstartspændingen overskrides

10 Garanti Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (se dometic.com/dealer) eller din forhandler. Ved reparation eller krav om garanti skal du medsende følgende bilag:

• En kopi af regningen med købsdato

• En reklamationsgrund eller en fejlbeskrivelse 11 Bortskaffelse ➤ Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse. BEMÆRK Køleakkumulatoren kan kun aflades manuelt, hvis den var helt oplades i forvejen. VIGTIGT! Når du aflader akkumulatoren, selv om der findes en ekstern strømkilde, f.eks. for at undgå driftsstøj fra kompressoren, skal du bruge hovedafbry- deren for at slukke for aggregatet (fig. 1 B1 eller fig. 2 6, side 3). BEMÆRK Vær opmærksom på følgende: Lav indvendig temperatur = højt strøm- forbrug! DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 198 Tuesday, May 4, 2021 7:24 PMDA Coldmachine Udbedring af fejl

12 Udbedring af fejl LED på termoelementet (fig. 1 2, side 3) Kompressoren kører ikke Antal blink Fejltype Afhjælpning 1 Nedlukning pga. batteribeskyttelse Kontrollér batterispændingen, sikringen og kabeltværsnittet2 Nedlukning pga. ventilatoroverspænding Kontrollér ventilatorspændingen for kondensatoren og fordamperen:samlet målværdi < 0,5 A3 Opstartsfejl i kompressoren Sænk belastningen af kølesystemet:• Kontrollér, at der er god ventilation omkring køleaggregatet• Opbevar allerede nedkølede varer4 Nedlukning pga. kompressoroverbelast- ning Sænk belastningen af kølesystemet:• Kontrollér, at der er god ventilation omkring køleaggregatet• Opbevar allerede nedkølede varer5 Nedlukning pga. elektronisk sikring Sænk belastningen af kølesystemet:• Kontrollér, at der er god ventilation omkring køleaggregatet Fejl Mulig årsag Afhjælpning

= 0 V Forbindelsen mellem batteriet og –elektronikken er afbrudtEtablér forbindelsenHovedafbryder defekt (hvis den findes) Udskift hovedafbryderenEkstra ledningssikring brændt over (hvis den findes)Udskift sikringen

Indvendig temperatur for lav på reguleringstrin 1 Kølekapaciteten falder, indvendig temperatur stiger Startforsøg med U

Udenomstemperatur for høj – Utilstrækkelig ventilation og/eller køling Sørg for forbedret ventilation for aggregatet Kondensatoren er snavset Rengør kondensatoren Ventilator defekt (hvis den findes) Udskift ventilatoren

Spænding mellem elektronikkens positive og negative klemmer

TIL Elektronikkens tilkoblingsspænding

FRA Elektronikkens frakoblingsspænding Fejl Mulig årsag Afhjælpning Kompressoren kører kon- stant Termostatføleren har ikke forbindelse til fordamperen Fastgør føleren Termostat defekt Udskift termostaten Kompressoren kører længe I fryseboksen blev der nedfrosset en større mængde

Fejl Mulig årsag Afhjælpning Kompressoren kører længe/konstant Der dannes islag på fordamperen Afrim fordamperen Udenomstemperatur for høj – Utilstrækkelig ventilation og/eller køling Sørg for forbedret ventilation for aggregatet Kondensatoren er snavset Rengør kondensatoren Ventilator defekt (hvis den findes) Udskift ventilatoren Kompressoren kører ure- gelmæssigt Batterikapacitet opbrugt Oplad batteriet Fejl Mulig årsag Afhjælpning DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 200 Tuesday, May 4, 2021 7:24 PMDA Coldmachine Tekniske data

Usædvanlig støj 13 Tekniske data Fejl Mulig årsag Afhjælpning Høj brummen En af kølekredsløbets komponenter kan ikke svinge frit (ligger op mod væggen)Bøj forsigtigt komponenten væk fra forhindringenFremmedlegeme i klemme mellem køle-apparatet og væggenFjern fremmedlegemetVentilatorstøj (hvis den findes) Rengør ventilatorvingerne Maks. indhold for køleområdet:80 liter 130 liter Tilslutningsspænding: 12 Vg eller 24 Vg Effektforbrug: 35–40 W, afhængigt af fordampertypenKølemiddelmængde: 28 g 35 gCO2-ækvivalent: 0,040 t 0,050 tDrivhuspotentiale (GWP):

Mål (B x H x T) i mm: 315 x 140 x 170 386x155x130 220x160x220 Vægt: 3,74 kg 6,0 kg 6,5 kg

Maks. indhold for køleområdet:250 liter Tilslutningsspænding: 12 Vg eller 24 Vg Kølemiddelmængde: 45 gCO2-ækvivalent: 0,064 tDrivhuspotentiale (GWP):

Maks. indhold for køleområdet: 400 liter Tilslutningsspænding: 12 Vg eller 24 Vg Kølemiddelmængde: 60 g CO2-ækvivalent: 0,086 t Drivhuspotentiale (GWP):

Mål (B x H x T) i mm: 386x155x130 220x155x220 220x230x177 Vægt: 6,0 kg 6,0 kg 6,5 kg CS-NC15 Maks. indhold for køleområdet: 250 liter Tilslutningsspænding: 12 Vg eller 24 Vg Kølemiddelmængde: 60 g CO2-ækvivalent: 0,086 t Drivhuspotentiale (GWP):

Effektforbrug: 80 W 60 W 45 W Spænding 12 Vg eller 24 Vg Kølemiddelmængde: 15 g CO2-ækvivalent: 0,021 t Drivhuspotentiale (GWP):

Mål (B x H x D) i mm: 220x275x65 220x275x65 350x250x25 Vægt: 2,5 kg 1,5 kg 1,5 kg VD-16 VD-21 Maks. indhold for køleområdet ved 60 mm PU-isolering: 130 liter 250 liter Maks. indhold for køleområdet ved 100 mm PU-isolering: 200 liter 300 liter Effektforbrug: 60 W 60 W Spænding 12 Vg eller 24 Vg Kølemiddelmængde: 40 g 10 g CO2-ækvivalent: 0,057 t 0,014 t Drivhuspotentiale (GWP):

Godkendelse/certifikater: Kølekredsløbet indeholder R-134a. Indeholder fluorerede drivhusgasser CO2-ækvivalent: 0,057 t Drivhuspotentiale (GWP):
