GEBRUIKSAANWIJZING ColdMachine VD06 DOMETIC

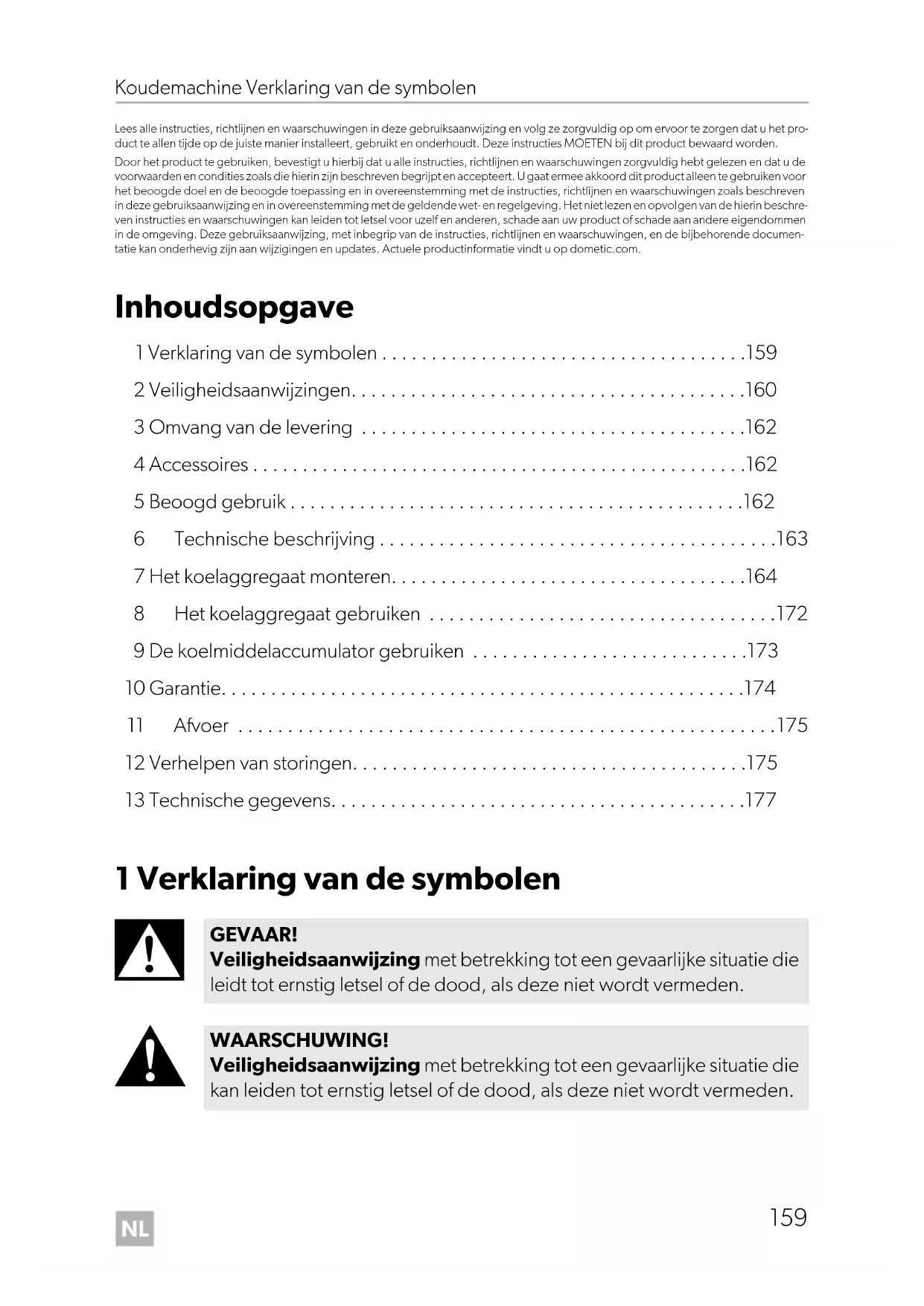

• Lees alle instructies, richtlijnen en waarschuwingen in deze gebruiksaanwijzing en volg ze zorgvuldig op om ervoor te zorgen dat u het pro- duct te allen tijde op de juiste manier installeert, gebruikt en onderhoudt. Deze instructies MOETEN bij dit product bewaard worden. Door het product te gebruiken, bevestigt u hierbij dat u alle instructies, richtlijnen en waarschuwingen zorgvuldig hebt gelezen en dat u de voorwaarden en condities zoals die hierin zijn beschreven begrijpt en accepteert. U gaat ermee akkoord dit product alleen te gebruiken voor het beoogde doel en de beoogde toepassing en in overeenstemming met de instructies, richtlijnen en waarschuwingen zoals beschreven in deze gebruiksaanwijzing en in overeenstemming met de geldende wet- en regelgeving. Het niet lezen en opvolgen van de hierin beschre- ven instructies en waarschuwingen kan leiden tot letsel voor uzelf en anderen, schade aan uw product of schade aan andere eigendommen in de omgeving. Deze gebruiksaanwijzing, met inbegrip van de instructies, richtlijnen en waarschuwingen, en de bijbehorende documen- tatie kan onderhevig zijn aan wijzigingen en updates. Actuele productinformatie vindt u op dometic.com. Inhoudsopgave 1 Verklaring van de symbolen p. 159
• 2 Veiligheidsaanwijzingen p. 160
• 3 Omvang van de levering p. 162
• 4 Accessoires p. 162
• 5 Beoogd gebruik p. 162
• 6 Technische beschrijving p. 163
• 7 Het koelaggregaat monteren p. 164
• 8 Het koelaggregaat gebruiken p. 172
• 9 De koelmiddelaccumulator gebruiken p. 173
• 10 Garantie p. 174
• 11 Afvoer p. 175
• 12 Verhelpen van storingen p. 175
• 13 Technische gegevens 1 Verklaring van de symbolen p. 177

GEVAAR! Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie die leidt tot ernstig letsel of de dood, als deze niet wordt vermeden. WAARSCHUWING! Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie die kan leiden tot ernstig letsel of de dood, als deze niet wordt vermeden. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 159 Tuesday, May 4, 2021 7:24 PMNL Veiligheidsaanwijzingen Koudemachine

2 Veiligheidsaanwijzingen

2.1 Algemene veiligheid

• Gevaar voor dodelijk letsel! Bij gebruik van het toestel op boten: als het toestel wordt gevoed door het stroomnet, zorg er dan voor dat de stroomvoorziening een aardlekschakelaar heeft!

• Dit toestel mag uitsluitend worden geïnstalleerd en gerepareerd door gekwalificeerde technici. Ondeugdelijke reparaties kunnen aanzien- lijke gevaren tot gevolg hebben. Neem contact op met de klantenservice indien uw toestel moet wor- den gerepareerd.

• Gebruik het toestel niet als het zichtbaar beschadigd is.

• Open in geen geval de koelkring. Dit is uitsluitend toegestaan als het toestel moet worden ontkoppeld voor retournering (hoofdstuk „De externe temperatuurregelaar monteren” op pagina 167).

• Stel het toestel op een droge en tegen spatwater beschermde plaats op.

• Plaats het toestel niet in de buurt van open vuur of andere warmte- bronnen (verwarming, direct zonlicht, gasovens etc.).

• Zorg ervoor dat de compressor voldoende geventileerd is.

• Elektrische toestellen zijn geen speelgoed! Bewaar en gebruik het toestel buiten het bereik van kinderen. VOORZICHTIG! Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie die kan leiden tot licht of gemiddeld letsel, als deze niet wordt vermeden. LET OP! Aanwijzing met betrekking tot een situatie die kan leiden tot materiële schade, als deze niet wordt vermeden. INSTRUCTIE Meer informatie over de bediening van het product. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 160 Tuesday, May 4, 2021 7:24 PMNL Koudemachine Veiligheidsaanwijzingen

• Personen (ook kinderen) die door hun fysiek, zintuiglijk of geestelijk vermogen of door hun gebrek aan kennis en ervaring niet in staat zijn om het product veilig te gebruiken, mogen dit niet zonder toezicht of instructie door een verantwoordelijke persoon doen.

• Controleer voor de eerste inbedrijfstelling of de bedrijfsspanning en de accuspanning overeenkomen (zie typeplaatje).

• Als de aansluitkabel is beschadigd, moet deze worden vervangen om mogelijke elektrische gevaren te voorkomen. Vervang een bescha- digde aansluitkabel uitsluitend door een aansluitkabel van hetzelfde type en met dezelfde specificaties.

• Bewaar geen explosiegevaarlijke stoffen zoals spuitbussen met drijf- gas in het toestel.

2.2 Veiligheid bij het gebruik van het toestel

GEVAAR! Gevaar voor dodelijk letsel!

• Raak blanke leidingen nooit met blote handen aan. Dit geldt vooral bij gebruik van het toestel op het wisselstroomnet.

• Gebruik nooit reinigingsmiddelen die zand, zuren of oplosmiddelen bevatten om de verdamper te reinigen.

• Bescherm het toestel tegen regen en vocht.

• Ontkoppel het koeltoestel en andere verbruikers van de accu alvorens de snellader aan te sluiten.

• Ontkoppel het toestel, als u het langdurig niet gaat gebruiken.

2.3 Veiligheid bij de omgang met accu’s

VOORZICHTIG! Gevaar voor letsel!

• Accu’s kunnen agressieve en bijtende zuren bevatten. Vermijd elk lichamelijk contact met de accuvloeistof. Indien uw huid in aanraking komt met accuvloeistof, was het desbetreffende lichaamsdeel dan grondig met water.

• Indien u het toestel aansluit op een accu, voorkom dan dat levensmid- delen in aanraking komen met accuzuur. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 161 Tuesday, May 4, 2021 7:24 PMNL Omvang van de levering Koudemachine

3 Omvang van de levering 4Accessoires Als u het koelaggregaat met het 230V-wisselstroomnet wilt gebruiken, gebruik dan één van de volgende gelijkrichters. Verkrijgbaar als accessoire (niet bij de levering inbegrepen): 5 Beoogd gebruik Het koelaggregaat is geschikt om uw eigen koelkast of koelbox te bouwen. Het koelaggregaat is geschikt voor het koelen en invriezen van levensmiddelen. Het toestel is ook geschikt voor gebruik op boten. Dit product is alleen geschikt voor het beoogde gebruik en de toepassing in over- eenstemming met deze gebruiksaanwijzing. Deze handleiding geeft informatie die nodig is voor een goede installatie en/of bediening van het product. Een slechte installatie en/of verkeerde bediening of onderhoud leidt tot onbevredigende prestaties en mogelijke storingen. De fabrikant aanvaardt geen aansprakelijkheid voor letsel of schade aan het product die het gevolg is van:

• Onjuiste montage of aansluiting, inclusief te hoge spanning

• Onjuist onderhoud of gebruik van andere dan door de fabrikant geleverde origi- nele reserveonderdelen Aantal Beschrijving 1 Koelaggregaat of verdamper 1 Gebruiksaanwijzing Beschrijving Artikelnummer Gelijkrichter CoolPower EPS100 Voor toestellen met compressor BD35F (50/80/CS/CS-serie)

Gelijkrichter CoolPower MPS35 Voor toestellen met compressor BD35F (50/80/CS/CS-serie)

Gelijkrichter CoolPower MPS50 Voor toestellen met compressor BD50F (90-serie)

• Wijzigingen van het product zonder uitdrukkelijke toestemming van de fabrikant

• Gebruik voor andere doeleinden dan beschreven in deze handleiding Dometic behoudt zich het recht voor om het uiterlijk en de specificaties van het pro- duct te wijzigen. 6 Technische beschrijving De koelaggregaten zijn geschikt voor gebruik met 12V- of 24V-gelijkspanning en kunnen dus worden gebruikt tijdens het kamperen of op boten. Verder kunt u ze aansluiten op een 230V-stroomnet via de gelijkrichters (zie hoofdstuk „Accessoires” op pagina 162). Bij gebruik op boten is het koelaggregaat bestand tegen een constante helling van 30°. Het koelaggregaat moet samen met een verdamper worden gebruikt. Daarnaast kunt u een accumulator met of zonder TEC-regelaar gebruiken. De CS-NC15 bestaat uit een koelaggregaat en een verdamper. Gebruik de continu variabele thermostaat om de verdamper op de gewenste tem- peratuur in te stellen. De accumulator en TEC-programmaregelaar zorgen voor een hoge koelcapaciteit en verbeteren de efficiëntie van het aggregaat. De accumulator wordt opgeladen als er voldoende spanning is (bijvoorbeeld bij voeding door een netadapter). In geval van gebruik van de accumulator of onderspanning wordt het koelmiddel uit de accu- mulator getrokken totdat deze leeg is. Gedurende deze tijd wordt er dus geen stroom van de accu gebruikt. De TEC-programmaregeling zorgt er altijd voor dat

• de koelenergie wordt opgeslagen als er overtollige elektrische energie is (externe voeding door een generator).

• de koelmiddelaccumulator te allen tijde kan worden gebruikt om ervoor te zor- gen dat de volledige accuspanning beschikbaar is voor andere verbruikers.

• de opgeslagen koelenergie automatisch wordt teruggewonnen om de interne koeltemperatuur van het koelbereik te behouden zodra de accucapaciteit is uit- geput.

Het koeltoestel is uitgerust met een elektronisch toestel dat beschermt tegen omge- keerde polariteit bij aansluiting op een accu. Ter bescherming van de accu schakelt het koeltoestel automatisch uit, als de spanning niet meer voldoende is (zie vol- gende tabel). Toestellen zonder TEC-regelaar Toestellen met TEC-regelaar 7 Het koelaggregaat monteren

7.1 Benodigd gereedschap

Voor inbouw en montage heeft u de volgende gereedschappen nodig:

• Afdichtingsmiddel en montageschuim

• Kabels, kabelschoenen en kabelklemmen

• Esterolie Aansluitspanning Uitschakelspanning Herstartspanning12 V10,4 V 11,7 V 24 V 22,8 V 24,2 VAansluitspanning Uitschakelspanning Herstartspanning12 V10,7 V 13,0 V 24 V 22,0 V 26,0 V WAARSCHUWING! De montage mag uitsluitend worden uitgevoerd door een gekwalifi- ceerde technicus. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 164 Tuesday, May 4, 2021 7:24 PMNL Koudemachine Het koelaggregaat monteren

Toegestane inhoud koelbereik Zorg ervoor dat de maximuminhoud van het koelbereik niet groter is dan de specifi- caties voor het desbetreffende verdampertype (zie hoofdstuk „Technische gege- vens” op pagina 177). Minimum isolatie De maximum inhoud van het koelbereik is gebaseerd op een minimum isolatiedikte van 35 mm schuim met een dichtheid van 40 kg/m³. Indien andere isolatiemateria- len zoals styrofoam worden gebruikt, moet de wandddikte worden verdubbeld om hetzelfde isolatieniveau te bereiken. De verdamper monteren De verdamper moet in de koelcontainer worden gemonteerd (behalve CS-NC15, hier is de verdamper voorgemonteerd). Neem bij het proces het volgende in acht:

• Correcte montagepositie (afb. 3, pagina 4 tot en met afb. 9, pagina 6)

• Plaatsing in de koelcontainer zo ver mogelijk naar de bovenzijde

• Montage ten minste 10 mm van de wand (niet VD-14N en VD-15).

De verdamper aansluiten ➤ Sluit de verdampers VD-14N en VD-15 aan in overeenstemming met afb. 0, pagina 6. ➤ Sluit de verdamper VD-16 aan in overeenstemming met afb. 9, pagina 6. ➤ Sluit de overige verdampers aan in overeenstemming met afb. i, pagina 9. LET OP! Voor koelaggregaten zonder klepkoppelingen (aansluitklare aggrega- ten): Open in geen geval de koelkring tijdens de montage. U moet de openingen in de wand eventueel groter maken om de verdamper erdoorheen te kunnen schuiven (afb. a, pagina 6). U kunt ook een ope- ning maken die het mogelijk maakt de koelleidingen aan de bovenzijde te monteren (afb. b, pagina 6). DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 165 Tuesday, May 4, 2021 7:24 PMNL Het koelaggregaat monteren Koudemachine

Legenda bij de afbeeldingen

Voor koelaggregaten met klepkoppelingen ➤ Snijd een gat uit met een diameter van ten minste 30 mm (afb. c, pagina 7) voor de koelleidingen. Gebruik hiervoor een gatenzaag. Nr. in afb. 8, pagina 5 Toelichti n g 1 Gelijkstroomventilator 2 Thermostaatknop 3 Aansluiting voor gelijkstroomventilator 4 Thermostaat 5 Aansluitkabel Nr. in afb. 9, pagina 6 Toelichti n g 1 Aansluitkabel Nr. in afb. 0, pagina 6 Toelichti n g 1 Aansluitkabel Nr. in afb. i, pagina 9 en afb. j, pagina 9 Toelichti n g 1 Verbindingsblok 2 Compressor 3 Ventilator 4 Schakelaar afb. i of TEC-regelaar afb. j LET OP! Isoleer de wandopeningen en dicht deze na de montage zorgvuldig af om te voorkomen dat er vocht binnendringt. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 166 Tuesday, May 4, 2021 7:24 PMNL Koudemachine Het koelaggregaat monteren

7.3 Het koelaggregaat monteren

Het is belangrijk om de juiste locatie voor de eenheid te kiezen. Om storingsvrij gebruik te garanderen, het volgende in acht nemen:

• Plaats het koelaggregaat op een droge, beschermde plaats. Blijf uit de buurt van warmtebronnen als radiators, gaskachels of warmwaterbuizen. Plaats het toestel niet in direct zonlicht.

• Monteer het koelaggregaat op boten, indien mogelijk, onder de waterlijn.

• Het koelaggregaat functioneert bij een helling van tot 30°. Installeer het op een effen ondergrond zodat het ook bij een sterke helling nog werkt.

• De verwarmde lucht moet ongehinderd kunnen vervliegen (afb. d, pagina 7).

• Bij installatie van het koelaggregaat in een gesloten ruimte, zoals een kast, bijkeu- ken of achterdek, moeten openingen voor koeling en ventilatie een dwarsdoor- snede hebben van minstens 200 cm² (25 cm x 8 cm).

• Zorg ervoor dat de luchtstroom in de condensor (afb. d C, pagina 7) niet gehinderd is.

• Handhaaf een minimumafstand tussen de condensor en de aangrenzende muur van 50 mm.

• CS-NC15: Neem de boorsjabloon (afb. k, pagina 11) en de montagetekening (afb. l, pagina 12) in acht.

7.4 De externe temperatuurregelaar monteren

Mechanische thermostaat De temperatuurregelaar kan ofwel aan de buitenzijde ofwel aan de binnenzijde van de koelcontainer worden gemonteerd. De binnentemperatuur wordt gereguleerd afhankelijk van de oppervlaktetemperatuur van de verdamper, of voor VD-14N en VD-15 afhankelijk van de ruimtetemperatuur. ➤ Sluit het gewikkelde uiteinde van de sensorkabel aan op de verdamper (afb. e, pagina 8, niet VD-14N, VD-15) met behulp van de klemplaat. Op VD-14N en VD-15 is dit voorgemonteerd. ➤ Zorg ervoor dat de sensorkabel nergens anders contact maakt met de verdam- per of met de aanzuigleiding. LET OP! Buig de aansluitleiding tussen de verdamper en het aggregaat nooit. De minimale buigradius is 25 mm. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 167 Tuesday, May 4, 2021 7:24 PMNL Het koelaggregaat monteren Koudemachine

TEC-regelaar De TEC-regelaar moet aan de buitenzijde van de koelcontainer worden gemon- teerd. De binnentemperatuur wordt gereguleerd afhankelijk van de oppervlakte- temperatuur van de verdamper. De temperatuursensor is af fabriek op de accumulator gemonteerd. ➤ Sluit de temperatuursensor aan op de TEC-regelaar via de stekkerverbinding. De 1-weg koppelingen monteren (niet CS-NC15)

De twee componenten van het koelaggregaat – de verdamper en de compressor- condensoreenheid – worden apart geleverd. De componenten worden verbonden door middel van 1-weg koppelingen. De twee componenten zijn reeds gevuld met de vereiste koelmiddelhoeveelheid voor het gebruik van het koelaggregaat. Daarom is een latere vulling met koelmiddel niet nodig. ➤ Verbind de compressor-condensoreenheid met de verdampereenheid. ➤ Verwijder de beschermkappen en pluggen van de niet-verbonden helften van de 1-weg koppeling van de compressor-condensoreenheid en de verdamper- eenheid. ➤ Reinig de koppelingszitting en het schroefdraadoppervlak om te voorkomen dat vuil of vreemde stoffen het systeem binnendringen. LET OP! Uitsluitend personen met kennis en vaardigheden op het gebied van koeltechniek mogen 1-weg koppelingen aansluiten. De algemene regelgeving voor het gebruik van koelmiddelen moet worden nage- leefd! De 1-weg koppelingen zijn uitsluitend geschikt voor eenmalige aanslui- ting van de koelaggregaten. Opnieuw openen of onjuist aansluiten van de koppelingen zal volledig verlies van het koelmiddel en storingen van het koelaggregaat tot gevolg hebben! In dergelijke gevallen moeten de twee eerder aangesloten onderdelen van het koelaggregaat worden gedemonteerd en worden opgestuurd. In de fabriek worden de 1-weg koppelingen vernieuwd en wordt het product opnieuw met koelmiddel gevuld. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 168 Tuesday, May 4, 2021 7:24 PMNL Koudemachine Het koelaggregaat monteren

➤ Breng koelolie aan op de binnenste en buitenste schroefdraden en op de bin- nenste doorns (afb. f, pagina 8). ➤ Verbind de twee helften van de koppeling en schroef ze eerst handmatig vast (afb. g, pagina 8). Gebruik geen moersleutel! 1-weg koppeling met wartelmoer: ➤ Schroef de koppelingshelft erop met de wartelmoer met behulp van een moer- sleutel 21 mm en een moersleutel 19 mm tot het einde van de schroefdraad of totdat er merkbare weerstand te voelen is. Draai de schroefverbinding nog niet vast. De moersleutel 19 mm dient als een geleiding bij het erop schroeven van de wartelmoer. Verbinding van de 1-weg koppeling met externe schroefdraad: ➤ Schroef de koppelingshelft erop met de wartelmoer met behulp van een moer- sleutel 21 mm en een moersleutel 16 mm tot het einde van de schroefdraad of totdat er merkbare weerstand te voelen is. Draai de schroefverbinding nog niet vast. De moersleutel 16 mm wordt gebruikt om de koppeling tegen te houden wan- neer de wartelmoer erop wordt geschroefd. ➤ Gebruik een potlood om een lijn te trekken van de wartelmoer tot de steun van de tegenoverliggende koppelingshelft. LET OP! Gevaar voor koelmiddellekkage

• Gebruik altijd twee moersleutels bij het vastdraaien van de 1-weg koppelingen om te voorkomen dat de leidingen verdraaien!

• Hergebruik van de 1-weg koppelingen is niet toegestaan!

• Bepaal welke van de twee 1-weg koppelingsverbindingen moeilijker toegankelijk is met de moersleutel en sluit deze als eerste aan.

• Sluit altijd eerst één 1-weg koppelingsverbinding aan en daarna de tweede. INSTRUCTIE De O-ring is slechts een tijdelijke afdichting tijdens de eerste aansluiting van de 1-weg koppelingen. Deze O-ring wordt alleen gebruikt voor de aanvankelijke afdichting tussen het openen van het diafragma en de uit- eindelijke metaalafdichting. Een lekvrije afdichting wordt alleen bereikt met een metalen verbinding tussen de twee koppelingshelften. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 169 Tuesday, May 4, 2021 7:24 PMNL Het koelaggregaat monteren Koudemachine

➤ Draai de wartelmoer nu nog een kwartdraai stevig vast of met een draaimoment van 30 Nm. De verschuiving van de lijn toont aan hoe stevig de 1-weg koppeling is vastgedraaid. Deze laatste draai is nodig om een lekvrije verbinding tussen de koppelingshelf- ten te garanderen.

➤ Voer een lektest van de koppelingsverbindingen uit. Dit garandeert dat de 1-weg koppelingen correct zijn verbonden en dat de afdichting effectief is.

7.5 Het koelaggregaat aansluiten

Aansluiten op een accu Het koelaggregaat kan met 12V- of met 24V-voedingsspanning worden gebruikt.

➤ Bepaal de vereiste kabeldiameter afhankelijk van de kabellengte conform afb. h, pagina 8. Legenda bij afb. h, pagina 8

➤ Controleer voor de eerste inbedrijfstelling of de bedrijfsspanning en de accus- panning overeenkomen (zie typeplaatje). INSTRUCTIE De afstand tussen het begin van de wartelmoer en de zeskant van de externe schroefdraad mag niet meer dan 3 mm bedragen (afb. g, pagina 8). LET OP! Om spanningsverlies en daardoor slechtere prestaties te voorkomen, moet de kabel zo kort mogelijk worden gehouden en mag deze niet worden onderbroken. Vermijd daarom extra schakelaars, stekkers of verdeeldozen. Coördinatenas Betekenis Apparaat l Kabellengte m ∅ Kabeldiameter mm² LET OP! Let op de juiste polariteit. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 170 Tuesday, May 4, 2021 7:24 PMNL Koudemachine Het koelaggregaat monteren

➤ Sluit uw koelaggregaat aan – zo dicht mogelijk bij de accupool of – op een contactdoos die met een zekering is beveiligd met minstens 15 A (bij 12 V) of 7,5 A (bij 24 V).

Om veiligheidsredenen is het koelaggregaat uitgerust met een elektronisch systeem dat beschermt tegen verkeerd polen. Dit beschermt het koelaggregaat wanneer het wordt aangesloten op een accu. Aansluiten op een 230V-stroomnet

➤ Om het koelaggregaat op het 230V-stroomnet te gebruiken, gebruikt u de gelijkrichter – CoolPower EPS100 voor toestellen met compressor BD35F (50/80/CS/CS- serie), – CoolPower MPS35 voor toestellen met compressor BD35F (50/80/CS/CS- serie), – CoolPower MPS50 voor toestellen met compressor BD50F (90-serie).

LET OP! Ontkoppel het koeltoestel en andere verbruikers van de accu voordat u de accu aansluit op een snellader. Overspanning kan de elektronica van het toestel beschadigen. WAARSCHUWING!

• Raak stekkers en schakelaars nooit aan als u natte handen heeft of met uw voeten op een natte ondergrond staat.

• Als u uw koeltoestel aan boord van een boot per landaansluiting op een stroomnet van 230 V gebruikt, moet u in ieder geval een aard- lekschakelaar tussen het 230V-stroomnet en het koeltoestel installe- ren. Laat u adviseren door een opgeleid technicus. INSTRUCTIE De uitgangsspanning van de beschreven gelijkrichter is 24 V. Houd hier rekening mee wanneer u later andere verbruikers aansluit. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 171 Tuesday, May 4, 2021 7:24 PMNL Het koelaggregaat gebruiken Koudemachine

8 Het koelaggregaat gebruiken

8.1 Tips om energie te sparen

• Kies een goed geventileerde en tegen zonnestralen beschermde opstellings- plaats.

• Laat warme levensmiddelen eerst afkoelen alvorens ze in het toestel te leggen.

• Open de koelcontainer niet vaker dan nodig.

• Laat de deur niet langer openstaan dan nodig.

• Ontdooi de koelcontainer zodra zich een ijslaag heeft gevormd.

• Voorkom onnodige lage temperaturen.

• Verwijder regelmatig stof- en vuilafzettingen van de condensor.

• Reinig de afdekkingsafdichting regelmatig.

8.2 Het koelaggregaat starten

Toestellen zonder TEC-regelaar ➤ Schakel het koelaggregaat in door de regelknop rechtsom te draaien (afb. 1 A1 of B1, pagina 3). Door de regelknop nog verder te draaien kan de temperatuur worden geregeld. Toestellen met energieopslagfunctie hebben een knop om de opslag te activeren (afb. 1 A2, pagina 3).

Toestellen met TEC-regelaar Toestellen met TEC-regelaar worden gestart door de hoofdschakelaar in te schake- len (afb. 2 6, pagina 3). U kunt de temperatuur daarna regelen met de tempera- tuurregelknop (afb. 2 5, pagina 3).

8.3 Het koelaggregaat uitschakelen

Als u het koeltoestel langdurig niet wilt gebruiken, gaat u als volgt te werk: ➤ Toestellen zonder TEC-regelaar: Zet de regelknop op 0. INSTRUCTIE Als de rode led knippert of brandt, is er een fout opgetreden en mag het systeem niet worden gebruikt (zie storingstabel in hoofdstuk hoofdstuk „Led op het thermisch element (afb. 1 2, pagina 3)” op pagina 175). DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 172 Tuesday, May 4, 2021 7:24 PMNL Koudemachine De koelmiddelaccumulator gebruiken

➤ Toestellen met TEC-regelaar: Schakel het toestel uit met de hoofdschakelaar (afb. 2 6, pagina 3). ➤ Ontkoppel de aansluitkabel van de accu of trek de stekker van de gelijkstroom- kabel uit de gelijkrichter. ➤ Reinig het koeltoestel. ➤ Laat de deur op een kier staan. Dit voorkomt geurvorming. 9 De koelmiddelaccumulator gebruiken

9.1 Display en bedieningselementen van toestellen met

TEC-programmaregeling Nr. in afb. 2, pagina 3 Toelichti n g 1 Groene led: duidt aan dat de compressor werkt. 2 Gele led: duidt aan dat de externe stroomvoorziening aanwezig is (span- ning is hoger dan 13,5 V of 27,0 V). De led knippert als de externe stroomvoorziening te laag is (spanning ≤ 10,7 V of 21,7 V. Versie E: ≤ 10,7 V of 22,0 V). 3 Rode led: duidt aan dat de accumulator wordt ontladen, omdat

• de ontladingsknop is ingedrukt,

• hij wordt uitgeschakeld vanwege te lage spanning (spanning ≤ 10,7 V of 21,4 V. Versie E: ≤ 10,7 V of 22,0 V). 4 Accumulatorontladingsknop: onderbreekt compressorbedrijf totdat

• de opgeslagen koelenergie is opgebruikt,

• het niveau van de externe voedingsspanning is hersteld na te lage span- ning. 5 Temperatuurregelknop: hiermee kan de temperatuur in het koelbereik op het gewenste niveau worden ingesteld. Min. (aanslag links) = warmste instelling Max. (aanslag rechts) = koudste instelling 6 Hoofdschakelaar: voor het in- en uitschakelen van het koeltoestel. Positie 0 = UIT Positie – = AAN DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 173 Tuesday, May 4, 2021 7:24 PMNL Garantie Koudemachine

9.2 Werking van de accumulator

De accumulator zorgt ervoor dat de koelenergie automatisch wordt opgeslagen (tot 8 uur) indien er voldoende elektrisch vermogen beschikbaar is, bijvoorbeeld bij voe- ding door een netadapter. Het opslagen koelvermogen wordt ontladen

• automatisch als de uitschakelspanning is bereikt (zie tabel op pagina 164),

• handmatig door op de ontladingsknop te drukken (afb. 1 A2 of afb. 2 4, pagina 3).

De accumulator wordt automatisch opgeladen als

• de herinschakelspanning is overschreden of

• de accumulator leeg is en u het toestel uit- en weer inschakelt met behulp van de regelknop (afb. 2 6, pagina 3, werkt alleen op VD-06).

10 Garantie De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (zie dometic.com/dealer) of tot uw speciaalzaak. Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

• een kopie van de factuur met datum van aankoop,

• reden van de klacht of een beschrijving van de storing. INSTRUCTIE De koelaccumulator kan alleen handmatig worden ontladen als deze volledig was opgeladen. LET OP! Als u de accumulator ontlaadt hoewel er een externe spanningsvoorzie- ning is – bijvoorbeeld om geluiden van de compressor te vermijden – gebruik dan de hoofdschakelaar (afb. 1 B1 of afb. 2 6, pagina 3) om het aggregaat uit te schakelen. INSTRUCTIE Let op: lage binnentemperatuur = hoog stroomverbruik! DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 174 Tuesday, May 4, 2021 7:24 PMNL Koudemachine Afvoer

11 Afvoer ➤ Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften. 12 Verhelpen van storingen Led op het thermisch element (afb. 1 2, pagina 3) Aantal knip-perimpul- sen Fouttype Oplossing1 Uitschakeling ter bescherming van de accu Controleer de accuspanning, zekering en kabeldoorsnede2 Uitschakeling ventilator als gevolg van te hoge spanningControleer stroom van condensor- en verdamperventilator:Totale beoogde waarde < 0,5 A3 Opstartfout compressor Verlaag de last op het koelsysteem:• Zorg voor goede ventilatie rondom het koelaggregaat• Bewaar uitsluitend voorgekoelde levensmiddelen4 Uitschakeling door overbelasting van compressorVerlaag de last op het koelsysteem:• Zorg voor goede ventilatie rondom het koelaggregaat• Bewaar uitsluitend voorgekoelde levensmiddelen5 Uitschakeling door elektronische zekering Verlaag de last op het koelsysteem:• Zorg voor goede ventilatie rondom het koelaggregaat DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 175 Tuesday, May 4, 2021 7:24 PMNL Verhelpen van storingen Koudemachine

Compressor loopt niet Binnentemperatuur te laag in regelinstelling 1 Fout Mogelijke oorzaak Oplossing

= 0 V De verbinding tussen de accu en de elek- tronica is onderbroken Breng een verbinding tot stand Hoofdschakelaar defect (indien aanwezig) Vervang de hoofdschakelaar Extra leidingzekering doorgebrand (indien aanwezig) Vervang de zekering

≤ U AAN Accuspanning te laag Laad de accu op Startpoging met U

≤ U UIT Losse kabels Slecht contact (corrosie) Breng een verbinding tot stand Accucapaciteit te gering Vervang de accu Kabeldiameter te gering Vervang de kabel (afb. h, pagina 8) Startpoging met

≥ U AAN Omgevingstemperatuur te hoog – Onvoldoende ventilatie en/of koeling Zorg voor betere ventilatie van het koelaggregaat Condensor is vuil Reinig de condensor Ventilator defect (indien aanwezig) Vervang de ventilator

Spanning tussen plus- en minpool aansluitingen

UIT Uitschakelspanning van de elektronica Fout Mogelijke oorzaak Oplossing Compressor loopt perma- nent Thermostaatsensor heeft geen contact met de verdamper Bevestig de sensor Thermostaat defect Vervang de thermostaat Compressor loopt lang In het vriesvak is een grotere hoeveelheid ingevroren

Koelcapaciteit daalt, binnentemperatuur stijgt Ongebruikelijke geluiden 13 Technische gegevens Fout Mogelijke oorzaak Oplossing Compressor loopt lang/permanentIJsvorming op verdamper Ontdooi de verdamperOmgevingstemperatuur te hoog –Onvoldoende ventilatie en/of koeling Zorg voor betere ventilatie van het koelaggregaatCondensor is vuil Reinig de condensorVentilator defect (indien aanwezig) Vervang de ventilatorCompressor loopt onre-gelmatigAccucapaciteit uitgeput Laad de accu op Fout Mogelijke oorzaak Oplossing Luid brommen Een component van de koelkring kan niet vrij bewegen (ligt tegen de wand aan)Buig de component voor-zichtig van het obstakel afVreemd voorwerp ingeklemd tussen koel-toestel en wandVerwijder het voorwerpVentilatorgeluid (indien aanwezig) Reinig de ventilatorbladen Max. inhoud koelbe-reik:80 liter 130 liter Aansluitspanning: 12 Vg of 24 Vg Opgenomen vermo- gen: 35–40 W, afhankelijk van verdampertypeKoelmiddelhoeveel-heid:28 g 35 g

Max. inhoud koelbe- reik: 250 liter Aansluitspanning: 12 Vg of 24 Vg Koelmiddelhoeveel- heid: 45 g

Max. inhoud koelbe- reik: 400 liter Aansluitspanning: 12 Vg of 24 Vg Koelmiddelhoeveel- heid: 60 g

Afmetingen (W x H x D) in mm: 360x255x275 Gewicht: 8,5 kg VD-01 VD-02 VD-03 VD-04 Max. inhoud koelbe- reik bij 35 mm PU-iso- latie: 80 liter 30 liter 170 liter 130 liter Max. inhoud koelbe- reik bij 50 mm PU-iso- latie: 100 liter 50 liter 200 liter 170 liter Opgenomen vermo- gen: 35W35W50W45W Spanning 12 Vg of 24 Vg Koelmiddelhoeveel- heid: 17 g 20 g 30 g

VD-05 VD-07 VD-08 VD-09 Max. inhoud koelbe- reik bij 35 mm PU-iso- latie: 130 liter 100 liter 160 liter 160 liter Max. inhoud koelbe- reik bij 50 mm PU-iso- latie: 170 liter 130 liter 180 liter 180 liter Opgenomen vermo- gen: 45W35W60W60W Spanning 12 Vg of 24 Vg Koelmiddelhoeveel- heid: 30g 45g 15g 65g

Afmetingen (b x h x d) in mm: 375x350x25 255x210x90 450x270x340 365x140x270 Gewicht: 1,5 kg 1,5 kg 2,0 kg 2,0 kg VD-14N VD-15 VD-18 Max. inhoud koelbe- reik bij 35 mm PU-iso- latie: 300 liter 200 liter 100 liter Max. inhoud koelbe- reik bij 50 mm PU-iso- latie: 400 liter 250 liter 150 liter Opgenomen vermo- gen: 80 W 60 W 45 W Spanning 12 Vg of 24 Vg Koelmiddelhoeveel- heid: 15 g

VD-16 VD-21 Max. inhoud koelbe- reik bij 60 mm PU-iso- latie: 130 liter 250 liter Max. inhoud koelbe- reik bij 100 mm PU-iso- latie: 200 liter 300 liter Opgenomen vermo- gen: 60 W 60 W Spanning 12 Vg of 24 Vg Koelmiddelhoeveel- heid: 40 g 10 g

Afmetingen (b x h x d) in mm: 330x260x130 1370x305x10 Gewicht: 2,5 kg 4,0 kg VD-16 voor 80-serie VD-16 voor 90-serie Max. inhoud koelbe- reik bij 35 mm PU-iso- latie: 120 liter 200 liter Max. inhoud koelbe- reik bij 50 mm PU-iso- latie: 200 liter 250 liter Opgenomen vermo- gen: 65 W 80 W Spanning 12 Vg of 24 Vg Koelmiddelhoeveel- heid: 40 g
