INSTRUKCJA OBSŁUGI ColdMachine VD06 DOMETIC

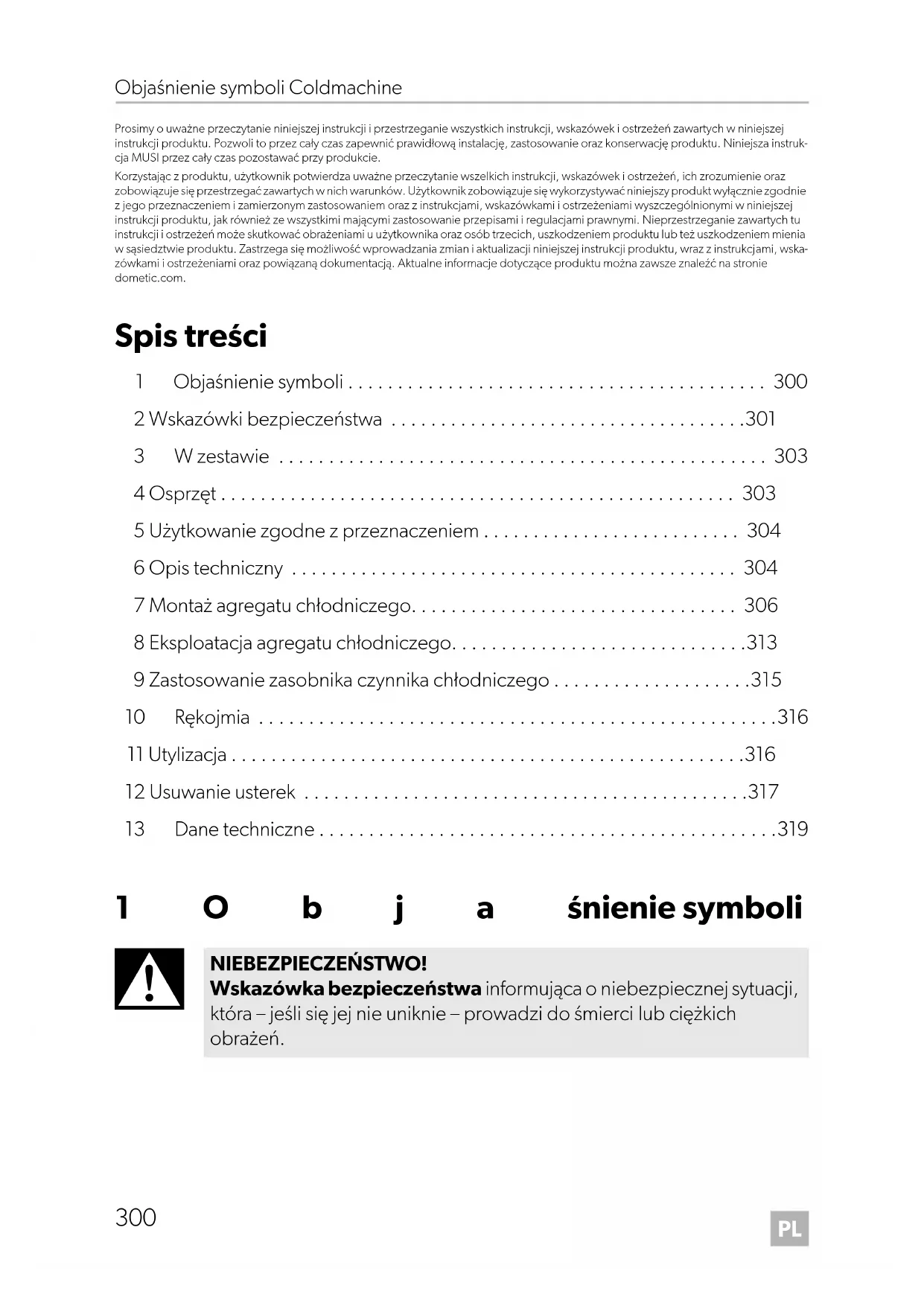

• Prosimy o uważne przeczytanie niniejszej instrukcji i przestrzeganie wszystkich instrukcji, wskazówek i ostrzeżeń zawartych w niniejszej instrukcji produktu. Pozwoli to przez cały czas zapewnić prawidłową instalację, zastosowanie oraz konserwację produktu. Niniejsza instruk- cja MUSI przez cały czas pozostawać przy produkcie. Korzystając z produktu, użytkownik potwierdza uważne przeczytanie wszelkich instrukcji, wskazówek i ostrzeżeń, ich zrozumienie oraz zobowiązuje się przestrzegać zawartych w nich warunków. Użytkownik zobowiązuje się wykorzystywać niniejszy produkt wyłącznie zgodnie z jego przeznaczeniem i zamierzonym zastosowaniem oraz z instrukcjami, wskazówkami i ostrzeżeniami wyszczególnionymi w niniejszej instrukcji produktu, jak również ze wszystkimi mającymi zastosowanie przepisami i regulacjami prawnymi. Nieprzestrzeganie zawartych tu instrukcji i ostrzeżeń może skutkować obrażeniami u użytkownika oraz osób trzecich, uszkodzeniem produktu lub też uszkodzeniem mienia w sąsiedztwie produktu. Zastrzega się możliwość wprowadzania zmian i aktualizacji niniejszej instrukcji produktu, wraz z instrukcjami, wska- zówkami i ostrzeżeniami oraz powiązaną dokumentacją. Aktualne informacje dotyczące produktu można zawsze znaleźć na stronie dometic.com. Spis treści 1 Objaśnienie symboli p. 300
• 2 Wskazówki bezpieczeństwa p. 301
• 3 W zestawie p. 303
• 4 Osprzęt p. 303
• 5 Użytkowanie zgodne z przeznaczeniem p. 304
• 6 Opis techniczny p. 304
• 7 Montaż agregatu chłodniczego p. 306
• 8 Eksploatacja agregatu chłodniczego p. 313
• 9 Zastosowanie zasobnika czynnika chłodniczego p. 315
• 10 Rękojmia p. 316
• 11 Utylizacja p. 316
• 12 Usuwanie usterek p. 317
• 13 Dane techniczne 1Objaśnienie symboli p. 319

NIEBEZPIECZEŃSTWO! Wskazówka bezpieczeństwa informująca o niebezpiecznej sytuacji, która – jeśli się jej nie uniknie – prowadzi do śmierci lub ciężkich obrażeń. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 300 Tuesday, May 4, 2021 7:24 PMPL Coldmachine Wskazówki bezpieczeństwa

2Wskazówki bezpieczeństwa

2.1 Podstawowe zasady bezpieczeństwa

• Ryzyko śmiertelnych obrażeń! W przypadku korzystania z urządzenia na łodziach: Jeśli urzą- dzenie jest zasilane z sieci, należy bezwzględnie zadbać o zabezpieczenie wyłącznikiem różnicowoprądowym!

• Urządzenie może być instalowane i naprawiane wyłącznie przez wykwalifikowanego technika. Nieodpowiednio wykonane naprawy mogą być przyczyną znacznych zagrożeń. W celu naprawy urządzenia należy skontaktować się z obsługą klienta.

• Nie używać urządzenia, jeśli ma ono widoczne uszkodzenia.

• W żadnym wypadku nie otwierać obiegu chłodzenia. Wyjątek sta- nowi sytuacja, gdy urządzenie musi zostać odłączone w celu wysyłki zwrotnej (rozdz. „Montaż zewnętrznego regulatora temperatury” na stronie 309). OSTRZEŻENIE! Wskazówka bezpieczeństwa informująca o niebezpiecznej sytuacji, która – jeśli się jej nie uniknie – może prowadzić do śmierci lub ciężkich obrażeń. OSTROŻNIE! Wskazówka bezpieczeństwa informująca o niebezpiecznej sytuacji, która – jeśli się jej nie uniknie – może prowadzić do lekkich lub średnich obrażeń. UWAGA! Wskazówka informująca o sytuacji, która – jeśli się jej nie uniknie – może prowadzić do powstania szkód materialnych. WSKAZÓWKA Informacje uzupełniające dotyczące obsługi produktu. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 301 Tuesday, May 4, 2021 7:24 PMPL Wskazówki bezpieczeństwa Coldmachine

• Urządzenie należy umieścić w suchym miejscu, zabezpieczonym przed bryzgami wody.

• Nie ustawiać urządzenia w pobliżu otwartego ognia ani innych źródeł ciepła (ogrzewania, bezpośredniego promieniowania słonecznego, kuchenek gazowych itp.).

• Należy zapewnić odpowiednią wentylację kompresora.

• Urządzenia elektroniczne nie są zabawkami! Urządzenie powinno zawsze znajdować się poza zasięgiem dzieci.

• Osoby (łącznie z dziećmi), które ze względu na ograniczoną spraw- ność fizyczną, sensoryczną lub umysłową albo brak doświadczenia lub niewiedzę nie są w stanie bezpiecznie użytkować produktu, nie powinny używać go bez nadzoru lub pouczenia przez odpowie- dzialną osobę.

• Przed pierwszym uruchomieniem urządzenia sprawdzić, czy wartość napięcia roboczego jest zgodna z napięciem akumulatora (patrz tabliczka znamionowa).

• Jeśli przewód przyłączeniowy jest uszkodzony, należy go koniecznie wymienić. Pozwoli to uniknąć niebezpieczeństwa porażenia prądem elektrycznym. Uszkodzony przewód wymieniać wyłącznie na przewód przyłączeniowy tego samego rodzaju i o identycznej spe- cyfikacji.

• W urządzeniu nie wolno przechowywać substancji wybuchowych, np. pojemników aerozolowych z gazem wytłaczającym.

2.2 Bezpieczeństwo podczas eksploatacji urządzenia

NIEBEZPIECZEŃSTWO! Ryzyko śmiertelnych obrażeń!

• Nigdy nie chwytać gołymi rękami nieosłoniętych przewodów. Doty- czy to przede wszystkim zasilania urządzenia z sieci prądu przemien- nego.

• Do czyszczenia parownika nie wolno używać środków czyszczących zawierających piasek, kwasy lub rozpuszczalniki.

• Urządzenie należy chronić przed deszczem i wilgocią.

• Przed ładowaniem akumulatora za pomocą szybkiej ładowarki należy odłączyć od niego urządzenie chłodnicze oraz inne odbiorniki energii elektrycznej. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 302 Tuesday, May 4, 2021 7:24 PMPL Coldmachine W zestawie

• Jeśli urządzenie nie będzie używane przez dłuższy czas, należy je odłą- czyć.

2.3 Bezpieczeństwo użytkowania akumulatorów

OSTROŻNIE! Ryzyko obrażeń!

• Akumulatory zawierają agresywne oraz żrące kwasy. Należy unikać wszelkiego kontaktu ciała z cieczą znajdującą się w akumulatorze. W przypadku kontaktu elektrolitu z akumulatora ze skórą daną część ciała należy dokładnie umyć wodą.

• W przypadku podłączenia urządzenia do akumulatora należy zapew- nić, aby artykuły spożywcze nie miały kontaktu z elektrolitem. 3Wzestawie 4Osprzęt Jeżeli urządzenie ma zostać podłączone do sieci prądu przemiennego 230 V, należy zastosować jeden z poniższych prostowników. Dostępne jako osprzęt (niedostarczane w zestawie): Ilość Opis1 Agregat chłodniczy lub parownik1 Instrukcja obsługiOpis Nr produktuProstownik CoolPower EPS100Do urządzeń ze sprężarką BD35F (seria 50/80/CS/CS)9600000440Prostownik CoolPower MPS35Do urządzeń ze sprężarką BD35F (seria 50/80/CS/CS)9600000445Prostownik CoolPower MPS50Do urządzeń ze sprężarką BD50F (seria 90)9600000441 DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 303 Tuesday, May 4, 2021 7:24 PMPL Użytkowanie zgodne z przeznaczeniem Coldmachine

5Użytkowanie zgodne z przeznaczeniem Agregat chłodniczy nadaje się do montażu w samodzielnie wykonanych lodówkach stacjonarnych lub przenośnych. Agregat chłodniczy jest przeznaczony do chłodzenia i mrożenia artykułów spożyw- czych. Urządzenie nadaje się również do zastosowania na łodziach. Niniejszy produkt jest przystosowany wyłącznie do wykorzystywania zgodnie z jego przeznaczeniem oraz zamierzonym zastosowaniem według niniejszej instrukcji. Niniejsza instrukcja zawiera informacje, które są niezbędne do prawidłowego mon- tażu i/lub obsługi produktu. Nieprawidłowy montaż i/lub niewłaściwa obsługa lub konserwacja powodują niezadowalające rezultaty i mogą prowadzić do uszkodzeń. Producent nie ponosi żadnej odpowiedzialności za ewentualne obrażenia lub uszkodzenia produktu wynikłe z następujących przyczyn:

• Nieprawidłowy montaż lub podłączenie, w tym zbyt wysokie napięcie

• Niewłaściwa konserwacja lub użycie innych części zamiennych niż oryginalne części zamienne dostarczone przez producenta

• Wprowadzanie zmian w produkcie bez wyraźnej zgody producenta

• Użytkowanie w celach innych niż opisane w niniejszej instrukcji obsługi Firma Dometic zastrzega sobie prawo do zmiany wyglądu i specyfikacji produktu. 6 Opis techniczny Agregaty chłodnicze można zasilać napięciem stałym 12 V lub 24 V, można je więc stosować np. na campingu lub na łodziach. Oprócz tego można przyłączać je do napięcia sieciowego 230 V dzięki zastosowaniu prostowników (patrz rozdz. „Osprzęt” na stronie 303). Podczas stosowania agregatu chłodniczego na łodziach przechył ciągły może wynosić maksymalnie 30°. Agregat chłodniczy musi być używany razem z parownikiem. Dodatkowo można też wykorzystywać zasobnik – ze sterownikiem TEC lub bez niego. Urządzenie CS-NC15 składa się z agregatu chłodniczego i parownika. Za pomocą bezstopniowego termostatu na parowniku można ustawić żądaną tem- peraturę. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 304 Tuesday, May 4, 2021 7:24 PMPL Coldmachine Opis techniczny

Zasobnik i sterownik TEC umożliwiają osiągnięcie wysokiej wydajności chłodzenia i zwiększają efektywność agregatu. Ładowanie zasobnika odbywa się przy wystar- czającym zasilaniu (np. podczas zasilania poprzez zasilacz sieciowy). W przypadku wykorzystywania zasobnika lub zbyt niskiego napięcia czynnik chłodniczy jest pobierany z zasobnika aż do jego opróżnienia. W tym czasie nie jest obciążany aku- mulator. Sterowanie programem TEC umożliwia:

• magazynowanie energii chłodniczej w przypadku nadmiarowej energii elek- trycznej (zasilanie zewnętrzne przez alternator, ładowarkę, zasilacz sieciowy itd.)

• wykorzystanie w dowolnym momencie zasobnika czynnika chłodniczego, aby cała energia z akumulatora dostępna była dla innych urządzeń.

• Automatyczne wykorzystywanie zgromadzonej energii chłodniczej po wyczerpaniu się akumulatora energii elektrycznej w celu utrzymania tempera- tury wewnątrz komory chłodniczej.

6.1 Układ monitorowania stanu akumulatora

Urządzenie chłodnicze jest wyposażone w elektroniczne zabezpieczenie chroniące przed pomyleniem biegunów podczas podłączania do akumulatora. W celu ochrony akumulatora urządzenie chłodnicze automatycznie wyłącza się, jeśli jego napięcie jest niewystarczające (patrz poniższa tabela). Urządzenia bez sterowania TEC WSKAZÓWKA Więcej informacji na temat zasobnika czynnika chłodniczego można znaleźć w rozdziale rozdz. „Zastosowanie zasobnika czynnika chłodni- czego” na stronie 315. Napięcie zasilania Napięcie wyłączenia Napięcie ponownego włączenia 12 V 10,4 V 11,7 V 24 V 22,8 V 24,2 V DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 305 Tuesday, May 4, 2021 7:24 PMPL Montaż agregatu chłodniczego Coldmachine

Urządzenia ze sterowaniem TEC 7Montaż agregatu chłodniczego

7.1 Wymagane narzędzia

Do instalacji i montażu wymagane są następujące narzędzia:

• Klucz szczękowy: 16 mm, 19 mm i 21 mm

• Masa uszczelniająca i pianka poliuretanowa

• Przewód, końcówki kablowe i obejmy kablowe

7.2 Uwagi dotyczące komory chłodniczej

Dozwolona pojemność komory chłodniczej Należy upewnić się, czy nie została przekroczona określona w instrukcji maksymalna pojemność komory chłodniczej dla danego typu parownika (patrz rozdz. „Dane techniczne” na stronie 319). Minimalna izolacja Maksymalną pojemność komory chłodniczej podano dla izolacji z pianki poliureta- nowej o minimalnej grubości 35 mm i gęstości 40 kg/m³. W przypadku zastosowa- nia innych materiałów izolacyjnych, np. styropianu, należy podwoić grubość ścianki, aby osiągnąć taką samą izolację termiczną. Napięcie zasilania Napięcie wyłączenia Napięcie ponownego włączenia12 V10,7 V 13,0 V 24 V 22,0 V 26,0 V OSTRZEŻENIE! Montaż wykonywać mogą wyłącznie wykwalifikowani technicy. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 306 Tuesday, May 4, 2021 7:24 PMPL Coldmachine Montaż agregatu chłodniczego

Montaż parownika Parownik należy zamontować w komorze chłodniczej (z wyjątkiem modelu CS-NC15, w którym parownik jest zamontowany fabrycznie). Należy stosować się do następujących wskazówek:

• Prawidłowa pozycja montażu (rys. 3, strona 4 do rys. 9, strona 6)

• Elementy w pojemniku chłodniczym powinny być rozmieszczone możliwie wysoko.

• Montować co najmniej 10 mm od ściany (za wyjątkiem VD-14N i VD-15).

Podłączanie parownika ➤ Parowniki VD-14N i VD-15 podłączać zgodnie z rys. 0, strona 6. ➤ Parownik VD-16 podłączać zgodnie z rys. 9, strona 6. ➤ Inne parowniki podłączać zgodnie z rys. i, strona 9. Legenda do rysunków UWAGA! W przypadku agregatów chłodniczych bez złączy z zaworami (agrega- tów gotowych do montażu): Nie należy otwierać obiegu czynnika chłodniczego podczas montażu. Ewentualnie może zajść konieczność powiększenia otworów w ściance, aby możliwe było wsunięcie przez nie parownika (rys. a, strona 6). Zamiast tego można wykonać u góry otwór umożliwiający zainstalowanie przewodów chłodniczych (rys. b, strona 6). Poz. na rys. 8, strona 5 Objaśnienie 1 Wentylator na prąd stały 2 Przycisk termostatu 3 Wtyczka przyłączeniowa wentylatora na prąd stały 4 Termostat 5 Kabel przyłączeniowy Poz. na rys. 9, strona 6 Objaśnienie 1 Kabel przyłączeniowy DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 307 Tuesday, May 4, 2021 7:24 PMPL Montaż agregatu chłodniczego Coldmachine

Agregaty chłodnicze ze złączami z zaworami ➤ W celu przeprowadzenia przewodów chłodniczych należy wyciąć otwór o średnicy co najmniej 30 mm (rys. c, strona 7). Posłużyć się w tym celu otwor- nicą.

7. 3 M o n t aż agregatu chłodniczego

Szczególne znaczenie ma właściwy wybór miejsca montażu agregatu. W celu zapewnienia prawidłowego działania urządzenia należy przestrzegać poniższych zasad:

• Agregat chłodniczy należy ustawić w suchym, osłoniętym miejscu. Należy unikać ustawiania go obok źródeł ciepła, takich jak grzejniki, piece gazowe czy rury cie- płej wody. Nie wystawiać na bezpośrednie promieniowanie słoneczne.

• W przypadku instalacji agregatu chłodniczego na łodziach, należy go w miarę możliwości ustawić poniżej linii wody. Poz. na rys. 0, strona 6 Objaśnienie 1 Kabel przyłączeniowy Poz. na rys. i, strona 9 irys.j, strona 9 Objaśnienie 1 Blok łączący 2 Sprężarka 3 Wentylator 4 Przełącznik rys. i lub sterownik TEC rys. j UWAGA! Po wykonaniu montażu należy dokładnie zaizolować i uszczelnić otwory w ściance, aby zapobiec wnikaniu wilgoci. UWAGA! Nigdy nie zaginać przewodu łączącego parownik z agregatem. Pro- mień zgięcia powinien wynosić co najmniej 25 mm. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 308 Tuesday, May 4, 2021 7:24 PMPL Coldmachine Montaż agregatu chłodniczego

• Agregat chłodniczy może działać przy nachyleniu nieprzekraczającym 30°. Agregat należy zainstalować na równym podłożu, aby zapewnić jego działanie nawet przy maksymalnym dopuszczalnym nachyleniu.

• Ogrzane powietrze musi swobodnie uchodzić (rys. d, strona 7).

• Jeżeli agregat chłodniczy ma być zamontowany w zamkniętej przestrzeni, np. w szafie, spiżarni lub w przedziale na rufie, należy wyciąć otwory o przekroju co najmniej 200 cm² (25 cm x 8 cm) w celu zapewnienia chłodzenia i odprowadzania powietrza.

• Uważać, aby nic nie utrudniało przepływu powietrza w skraplaczu (rys. d C, strona 7).

• Należy zachować minimalną odległość 50 mm między skraplaczem a przyległą ścianą.

• CS-NC15: Korzystać z szablonu wiercenia (rys. k, strona 11) i schematu mon- tażu (rys. l, strona 12).

7. 4 M o n t aż zewnętrznego regulatora temperatury

Termostat mechaniczny Regulator temperatury można zainstalować wewnątrz lub na zewnątrz pojemnika chłodniczego. Temperatura wewnątrz regulowana jest w zależności od temperatury powierzchni parownika, a w przypadku modeli VD-14N i VD-15 wzależności od temperatury w pomieszczeniu. ➤ Podłączyć zwinięty koniec kabla czujnika do parownika (rys. e, strona 8, za wyjątkiem VD-14N, VD-15) za pomocą płytki zaciskowej. W modelach VD-14N, VD-15 jest on już zamontowany fabrycznie. ➤ Należy uważać, aby przewód czujnika nie stykał się w żadnym innym miejscu zparownikiem lub zprzewodem ssawnym. Sterowanie TEC Regulator TEC (sterowanie) musi być zainstalowany na zewnątrz pojemnika chłodni- czego. Temperatura wewnętrzna regulowana jest w zależności od temperatury powierzchni parownika. Czujnik temperatury jest fabrycznie przymocowany do zasobnika. ➤ Czujnik temperatury należy połączyć ze sterowaniem TEC za pomocą złącza wty- kowego. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 309 Tuesday, May 4, 2021 7:24 PMPL Montaż agregatu chłodniczego Coldmachine

Montaż złączy jednorazowych (z wyjątkiem CS-NC15)

Agregat chłodniczy składa się z dwóch dostarczanych oddzielnie elementów – parownika oraz zespołu sprężarki i skraplacza. Elementy te łączy się ze sobą za pomocą złączy jednorazowych. Oba elementy są już napełnione czynnikiem chłodniczym w ilości wymaganej do pracy całego agregatu chłodniczego. Dlatego nie jest konieczne późniejsze napełnianie czynnikiem chłodniczym. ➤ Zamontować zespół sprężarki i skraplacza oraz zespół parownika. ➤ Zdjąć kapturki ochronne i zaślepki niepołączonych połówek złącza jednorazo- wego zespołu sprężarki i skraplacza oraz zespołu parownika. ➤ Starannie oczyścić gniazdo złącza i powierzchnię gwintowaną, aby zapobiec przedostaniu się zanieczyszczeń lub ciał obcych do układu.

UWAGA! Złącza jednorazowe podłączać mogą tylko osoby wykwalifikowane i posiadające odpowiednią wiedzę z zakresu techniki chłodniczej. Należy przestrzegać ogólnych zasad obchodzenia się z czynnikami chłodniczymi! Złącza jednorazowe nadają się tylko do jednokrotnego podłączania do agregatów chłodniczych. Ponowne otwarcie lub nieprawidłowe podłączenie złączy powoduje całkowitą utratę czynnika chłodniczego i awarię agregatu chłodniczego! W takich przypadkach należy wymontować i odesłać obie uprzednio połączone ze sobą części agregatu chłodniczego. W fabryce złącza jed- norazowe zostaną wymienione, a produkt zostanie ponownie napeł- niony czynnikiem chłodniczym. UWAGA! Ryzyko wycieku czynnika chłodniczego

• Przy dokręcaniu złączy jednorazowych należy zawsze używać dwóch kluczy, aby zapobiec skręceniu rur!

• Ponowne użycie złączy jednorazowych jest niedozwolone!

• Ustalić, które z dwóch złączy jednorazowych jest trudniej dostępne za pomocą klucza, i podłączyć je jako pierwsze.

• Złącza jednorazowe podłączać zawsze jedno po drugim. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 310 Tuesday, May 4, 2021 7:24 PMPL Coldmachine Montaż agregatu chłodniczego

➤ Nanieść olej chłodniczy na wewnętrzne i zewnętrzne gwinty oraz na wewnętrzne trzpienie (rys. f, strona 8). ➤ Złączyć ze sobą dwie połówki złącza i skręcić je najpierw ręcznie (rys. g, strona 8). Nie używać klucza! Złącze jednorazowe z nakrętką złączkową: ➤ Skręcić połówkę złącza z nakrętką złączkową za pomocą klucza płaskiego w rozmiarze 21 mm i klucza płaskiego w rozmiarze 19 mm do końca gwintu lub do wyczuwalnego oporu. Nie dokręcać jeszcze połączenia gwintowanego. Klucz w rozmiarze 19 mm służy do prowadzenia podczas dokręcania nakrętki złączkowej. Podłączenie złącza jednorazowego z gwintem zewnętrznym: ➤ Skręcić połówkę złącza z nakrętką złączkową za pomocą klucza płaskiego w rozmiarze 21 mm i klucza płaskiego w rozmiarze 16 mm do końca gwintu lub do wyczuwalnego oporu. Nie dokręcać jeszcze połączenia gwintowanego. Klucz w rozmiarze 16 mm służy do przytrzymywania podczas dokręcania nakrętki złączkowej. ➤ Narysować ołówkiem wzdłużną linię od nakrętki złączkowej do wspornika prze- ciwnej połówki złącza. ➤ Następnie dokręcić nakrętkę złączkową momentem 30 Nm lub o kolejną 1/4 obrotu. Przesunięcie linii pokazuje, jak mocno złącze jednorazowe zostało dokręcone. Ten ostatni obrót jest konieczny do zapewnienia szczelnego połączenia pomię- dzy połówkami złącza.

➤ Przeprowadzić test szczelności złączy. Pozwoli to upewnić się, że złącza jedno- razowe są prawidłowo połączone i skutecznie uszczelnione. WSKAZÓWKA O-ring stanowi jedynie tymczasowe uszczelnienie podczas wstępnego łączenia złączy jednorazowych. O-ring ten służy tylko do wstępnego uszczelnienia w czasie pomiędzy przebiciem membrany a końcowym uszczelnieniem elementami metalowymi. Hermetyczne uszczelnienie można uzyskać tylko poprzez połączenie metalowych elementów obu połówek złącza. WSKAZÓWKA Odległość między początkiem nakrętki złączkowej a sześciokątem gwintu zewnętrznego nie może przekraczać 3 mm (rys. g, strona 8). DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 311 Tuesday, May 4, 2021 7:24 PMPL Montaż agregatu chłodniczego Coldmachine

7. 5 Po d łączanie agregatu chłodniczego

Podłączanie do akumulatora Agregat chłodniczy można zasilać prądem stałym o napięciu 12 V lub 24 V.

➤ Przekrój kabla określa się w zależności od jego długości zgodnie z rys. h, strona 8. Legenda do rys. h, strona 8

➤ Przed pierwszym uruchomieniem agregatu sprawdzić, czy wartość napięcia roboczego jest zgodna z napięciem akumulatora (patrz tabliczka znamionowa). ➤ Podłączyć agregat chłodniczy: – do bieguna akumulatora z jak najmniejszą ilością pośredniczących elemen- tów lub – do gniazda z bezpiecznikiem min. 15 A (przy 12 V) lub 7,5 A (przy 24 V).

Ze względów bezpieczeństwa agregat chłodniczy został wyposażony w układ elek- troniczny chroniący przed nieprawidłowym podłączeniem biegunów. Zabezpiecza to agregat chłodniczy podczas podłączania go do akumulatora. UWAGA! Aby uniknąć strat napięcia i mocy, należy zastosować jak najkrótszy i niełączony przewód. Z tego względu należy unikać korzystania z dodatkowych przełączni- ków, wtyków lub listew zasilających. Oś współrzędnych Znaczenie Urządzenie lDługość kabla m ∅ Przekrój przewodu mm² UWAGA! Należy zwrócić uwagę na prawidłowe podłączenie biegunów. UWAGA! Przed podłączeniem akumulatora do szybkiej ładowarki należy odłą- czyć od niego urządzenie chłodnicze oraz inne odbiorniki energii elek- trycznej. Przepięcia mogą uszkodzić elektronikę urządzenia. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 312 Tuesday, May 4, 2021 7:24 PMPL Coldmachine Eksploatacja agregatu chłodniczego

Podłączyć do sieci 230 V

➤ W celu zasilania agregatu chłodniczego z sieci 230 V należy zastosować pro- stownik: – CoolPower EPS100 dla urządzeń ze sprężarką BD35F (seria 50/80/CS/CS), – CoolPower MPS35 dla urządzeń ze sprężarką BD35F (seria 50/80/CS/CS), – CoolPower MPS50 dla urządzeń ze sprężarką BD50F (seria 90).

8Eksploatacja agregatu chłodniczego

8.1 Porady dotyczące oszczędzania energii

• Wybrać dobrze wentylowane miejsce instalacji, osłonięte przed bezpośrednim promieniowaniem słonecznym.

• Gorące potrawy pozostawić do przestygnięcia przed włożeniem ich do urządzenia.

• Nie otwierać kontenera chłodniczego częściej, niż jest to konieczne.

• Nie zostawiać drzwi otwartych na dłużej, niż jest to konieczne.

• Odszronić kontener chłodniczy po wytworzeniu się w nim warstwy lodu.

• Unikać ustawiania zbyt niskich temperatur.

• Regularnie czyścić skraplacz z kurzu i zanieczyszczeń.

• Regularnie czyścić uszczelkę pokrywy. OSTRZEŻENIE!

• Nie dotykać wtyczek ani wyłączników wilgotnymi rękami lub stojąc na mokrej powierzchni.

• W przypadku korzystania z urządzenia chłodniczego na pokładzie statku i zasilania go z lądowej sieci 230 V pomiędzy siecią 230 V a lodówką należy zainstalować wyłącznik różnicowoprądowy. Należy zasięgnąć porady odpowiednio przeszkolonego technika. WSKAZÓWKA Napięcie wyjściowe wymienionych prostowników wynosi 24 V. Należy o tym pamiętać podczas późniejszego podłączania innych odbiorników energii. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 313 Tuesday, May 4, 2021 7:24 PMPL Eksploatacja agregatu chłodniczego Coldmachine

8.2 Uruchomienie agregatu chłodniczego

Urządzenia bez sterowania TEC ➤ Włączyć agregat chłodniczy, obracając regulator w kierunku ruchu wskazówek zegara (rys. 1 A1 lub B1, strona 3). Dalsze obracanie regulatora umożliwia regulację temperatury. Urządzenia z funkcją magazynowania energii posiadają dodatkowo przycisk aktywacji zasobnika (rys. 1 A2, strona 3).

Urządzenia ze sterowaniem TEC Urządzenia ze sterownikiem TEC uruchamia się za pomocą wyłącznika głównego (rys. 2 6, strona 3). Temperaturę można ustawiać za pomocą pokrętła wyboru tem- peratury (rys. 2 5, strona 3).

8.3 Wyłączanie agregatu chłodniczego

Jeśli agregat chłodniczy nie będzie używany przez dłuższy czas, należy postępować wnastępujący sposób: ➤ Urządzenia bez sterowania TEC: Ustawić regulator na 0. ➤ Urządzenia ze sterowaniem TEC: Wyłączyć urządzenie za pomocą wyłącz- nika głównego (rys. 2 6, strona 3). ➤ Odłączyć przewód zasilania od akumulatora lub wyciągnąć wtyk przewodu prądu stałego z prostownika. ➤ Wyczyścić urządzenie chłodnicze. ➤ Pokrywę należy pozostawić lekko otwartą. Zapobiega to powstawaniu nieprzyjemnych zapachów. WSKAZÓWKA Migająca lub świecąca ciągle czerwona dioda LED sygnalizuje, że występuje błąd i system nie jest gotowy do działania (patrz tabela uste- rek w rozdziale rozdz. „Dioda LED na termoparze (rys. 1 2, strona 3)” na stronie 317). DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 314 Tuesday, May 4, 2021 7:24 PMPL Coldmachine Zastosowanie zasobnika czynnika chłodniczego

9 Zastosowanie zasobnika czynnika chłodniczego

9.1 Elementy wskaźnikowe i obsługowe urządzeń ze

9.2 Funkcja zasobnika

Funkcja zasobnika umożliwia automatyczne gromadzenie energii chłodniczej (do 8 godzin), jeśli dostępna jest wystarczająca ilość energii elektrycznej, na przykład podczas zasilania za pomocą zasilacza sieciowego. Zużywanie zmagazynowanego zimna następuje

• automatycznie po osiągnięciu napięcia wyłączenia (patrz tabela na strona 305) Poz. na rys. 2, strona 3 Objaśnienie 1 Zielona dioda LED: Wskazuje, że sprężarka pracuje. 2 Żółta dioda LED: Wskazuje, że obecne jest zewnętrzne zasilanie (napięcie jest wyższe niż 13,5 V lub 27,0 V). Dioda LED miga, jeśli zewnętrzne zasilanie jest zbyt niskie (napięcie ≤ 10,7 V lub 21,7 V. Wersja E: ≤ 10,7 V lub 22,0 V). 3 Czerwona dioda LED: Sygnalizuje rozładowywanie zasobnika w wyniku

• naciśnięcia przycisku rozładowywania

• wyłączenia z powodu niskiego napięcia (napięcie ≤ 10,7 V lub 21,4 V. Wersja E: ≤ 10,7 V lub 22,0 V). 4 Przycisk opróżniania zasobnika: Przerywa pracę sprężarki do momentu

• zużycia zmagazynowanej energii chłodniczej

• przywrócenia napięcia zasilania zewnętrznego po wystąpieniu podna- pięcia 5 Pokrętło wyboru temperatury: Umożliwia ustawienie temperatury w komorze chłodniczej zgodnie z wymaganiami Min. (przekręcenie do oporu w lewo) = najwyższa temperatura Maks. (przekręcenie do oporu w prawo) = najwyższa temperatura 6 Wyłącznik główny: Do włączania i wyłączania agregatu chłodniczego Pozycja 0 = wył. Pozycja – = wł. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 315 Tuesday, May 4, 2021 7:24 PMPL Rękojmia Coldmachine

• lub po ręcznym naciśnięciu przycisku opróżniania akumulatora (rys. 1 A2 lub rys. 2 4, strona 3).

Zasobnik jest ponownie automatycznie ładowany

• po przekroczeniu napięcia ponownego włączenia

• w przypadku wyłączenie i ponownego włączenia urządzenia przyciskiem steru- jącym (rys. 2 6, strona 3) przy pustym zasobniku (tylko w VD-06).

10 Rękojmia Obowiązuje ustawowy okres gwarancji. Jeśli produkt jest uszkodzony, należy zgłosić się do partnera serwisowego w danym kraju (patrz dometic.com/dealer). W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie:

• kopii rachunku z datą zakupu,

• informacji o przyczynie reklamacji lub opisu wady. 11 Utylizacja ➤ Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu.

Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji. WSKAZÓWKA Zasobnik chłodu można opróżniać ręcznie tylko po jego całkowitym naładowaniu. UWAGA! W przypadku opróżniania zasobnika pomimo obecności zasilania zewnętrznego – np. w celu uniknięcia hałasów wydawanych przez sprę- żarkę – należy wyłączyć agregat za pomocą wyłącznika głównego (rys. 1 B1 lub rys. 2 6, strona 3). WSKAZÓWKA Uwaga: Niska temperatura wewnętrzna = wysokie zużycie prądu! DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 316 Tuesday, May 4, 2021 7:24 PMPL Coldmachine Usuwanie usterek

12 Usuwanie usterek Dioda LED na termoparze (rys. 1 2, strona 3) Kompresor nie działa Liczba impulsów świetlnych Typ usterki Czynność zaradcza 1 Wyłączenie ochrony akumulatora Sprawdzić napięcie akumulatora, bez-piecznik i przekrój kabla2 Wyłączenie prądu przetężeniowego wen-tylatoraSprawdzić prąd wentylatora skraplacza i parownika:całkowita wartość docelowa < 0,5 A3 Usterka rozruchu sprężarki Odciążyć układ chłodzenia:• Zapewnić dobrą wentylację wokół agregatu chłodniczego• Przechowywać wstępnie schłodzone towary4 Wyłączenie przeciążeniowe kompresora Odciążyć układ chłodzenia:• Zapewnić dobrą wentylację wokół agregatu chłodniczego• Przechowywać wstępnie schłodzone towary5 Wyłączenie ochrony elektroniki Odciążyć układ chłodzenia:• Zapewnić dobrą wentylację wokół agregatu chłodniczego Usterka Możliwa przyczyna Czynność zaradcza

= 0 V Przerwanie połączenia pomiędzy akumu-latorem a układem elektronicznymPrzywrócić połączenieUszkodzony wyłącznik główny (o ile jest zainstalowany)Wymienić wyłącznik głównyPrzepalony dodatkowy bezpiecznik sieci zasilania (o ile jest zainstalowany)Wymienić bezpiecznik

Za niska temperatura wewnętrzna przy ustawieniu regulatora na 1 Próba uruchomienia przy

≤ U OFF Poluzowane przewody Zły zestyk (korozja) Przywrócić połączenie Za mała pojemność akumulatora Wymienić akumulator Za mały przekrój przewodu Wymień kabel (rys. h, strona 8) Próba uruchomienia przy

Za wysoka temperatura otoczenia – Niedostateczna wentylacja i/lub chłodze- nie Zapewnić lepszą wentylację agregatu chłodniczego Zabrudzony skraplacz Oczyścić kondensator Uszkodzony wentylator (o ile jest zainsta- lowany) Wymienić wentylator

Napięcie pomiędzy zaciskiem plus a zaciskiem minus układu elektronicznego

Napięcie włączenia układu elektronicznego

OFF Napięcie wyłączenia układu elektronicznego Usterka Możliwa przyczyna Czynność zaradcza Sprężarka pracuje ciągle Czujnik termostatu nie styka się z parownikiem Zamocować czujnik Uszkodzony termostat Wymienić termostat Kompresor pracuje przez długi czas W zamrażalniku zamrożono dużą ilość produktów

Spada wydajność chłodzenia, temperatura we wnętrzu rośnie Nietypowe szumy 13 Dane techniczne Usterka Możliwa przyczyna Czynność zaradcza Kompresor pracuje przez długi czas/ciągleParownik jest oblodzony Odszronić parownikZa wysoka temperatura otoczenia –Niedostateczna wentylacja i/lub chłodze- nie Zapewnić lepszą wentylację agregatu chłodniczegoZabrudzony skraplacz Oczyścić kondensatorUszkodzony wentylator (o ile jest zainsta-lowany)Wymienić wentylatorSprężarka pracuje rzadko Rozładowany akumulator Naładować akumulator Usterka Możliwa przyczyna Czynność zaradcza Głośne buczenie Któryś z elementów obiegu czynnika chłodniczego nie może swobodnie się poruszać (przylega do ściany)Ostrożnie odgiąć element od przeszkodyCiało obce zakleszczyło się między urzą-dzeniem chłodniczym a ścianąUsunąć ciało obceSzum wentylatora (o ile jest zainstalowany) Wyczyścić łopatki wentyla- tora

Maks. objętość komory chłodniczej:80 litrów 130 litrów Napięcie zasilania: 12 Vg lub 24 Vg Pobór mocy: 35–40 W, w zależności od typu parownika Ilość czynnika chłodni-czego:28 g 35 g Ekwiwalent CO2: 0,040 t 0,050 t Potencjał tworzenia efektu cieplarnianego (GWP):

Maks. objętość komory chłodniczej: 250 litrów Napięcie zasilania: 12 Vg lub 24 Vg Ilość czynnika chłodni- czego: 45 g Ekwiwalent CO2: 0,064 t Potencjał tworzenia efektu cieplarnianego (GWP):

Maks. objętość komory chłodniczej: 400 litrów Napięcie zasilania: 12 Vg lub 24 Vg Ilość czynnika chłodni- czego: 60 g Ekwiwalent CO2: 0,086 t Potencjał tworzenia efektu cieplarnianego (GWP):

CS-NC15 Maks. objętość komory chłodniczej: 250 litrów Napięcie zasilania: 12 Vg lub 24 Vg Ilość czynnika chłodni- czego: 60 g Ekwiwalent CO2: 0,086 t Potencjał tworzenia efektu cieplarnianego (GWP):

Wymiary (szer. x wys. x gł.) wmm: 360x255x275 Masa: 8,5 kg VD-01 VD-02 VD-03 VD-04 Maks. objętość komory chłodniczej przy izolacji z PU 35 mm: 80 litrów 30 litrów 170 litrów 130 litrów Maks. objętość komory chłodniczej przy izolacji z PU 50 mm: 100 litrów 50 litrów 200 litrów 170 litrów Pobór mocy: 35 W 35 W 50 W 45 W Napięcie 12 Vg lub 24 Vg Ilość czynnika chłodni- czego: 17 g 20 g 30 g Ekwiwalent CO2: 0,024 t 0,029 t 0,043 t Potencjał tworzenia efektu cieplarnianego (GWP):

CU-50 + VD-01 CU-50 + VD-02 CU-50 + VD-07 Maks. objętość komory chłodniczej przy izolacji z PU 35 mm: 50 litrów 30 litrów 60 litrów Maks. objętość komory chłodniczej przy izolacji z PU 50 mm: 75 litrów 50 litrów 80 litrów Pobór mocy: 30 W Temperatura: otoczenia: 32°C, wewnętrzna: 5°C VD-05 VD-07 VD-08 VD-09 Maks. objętość komory chłodniczej przy izolacji z PU 35 mm: 130 litrów 100 litrów 160 litrów 160 litrów Maks. objętość komory chłodniczej przy izolacji z PU 50 mm: 170 litrów 130 litrów 180 litrów 180 litrów Pobór mocy: 45 W 35 W 60 W 60 W Napięcie 12 Vg lub 24 Vg Ilość czynnika chłodni- czego: 30g 45g 15g 65g Ekwiwalent CO2: 0,043 t 0,064 t 0,021 t 0,093 t Potencjał tworzenia efektu cieplarnianego (GWP):

VD-14N VD-15 VD-18 Maks. objętość komory chłodniczej przy izolacji z PU 35 mm: 300 litrów 200 litrów 100 litrów Maks. objętość komory chłodniczej przy izolacji z PU 50 mm: 400 litrów 250 litrów 150 litrów Pobór mocy: 80 W 60 W 45 W Napięcie 12 Vg lub 24 Vg Ilość czynnika chłodni- czego: 15 g Ekwiwalent CO2: 0,021 t Potencjał tworzenia efektu cieplarnianego (GWP):

Wymiary (szer. x wys. x gł.) wmm: 220x275x65 220x275x65 350x250x25 Masa: 2,5 kg 1,5 kg 1,5 kg VD-16 VD-21 Maks. objętość komory chłodniczej przy izolacji z PU 60 mm: 130 litrów 250 litrów Maks. objętość komory chłodniczej przy izolacji z PU 100 mm: 200 litrów 300 litrów Pobór mocy: 60 W 60 W Napięcie 12 Vg lub 24 Vg Ilość czynnika chłodni- czego: 40 g 10 g Ekwiwalent CO2: 0,057 t 0,014 t Potencjał tworzenia efektu cieplarnianego (GWP):

Kontrola/certyfikaty: Obieg chłodzenia zawiera R-134a. Zawiera fluorowane gazy cieplarniane Wymiary (szer. x wys. x gł.) wmm: 330x260x130 1370x305x10 Masa: 2,5 kg 4,0 kg VD-16 dla serii 80 VD-16 dla serii 90 Maks. objętość komory chłodniczej przy izolacji z PU 35 mm: 120 litrów 200 litrów Maks. objętość komory chłodniczej przy izolacji z PU 50 mm: 200 litrów 250 litrów Pobór mocy: 65 W 80 W Napięcie 12 Vg lub 24 Vg Ilość czynnika chłodni- czego: 40 g Ekwiwalent CO2: 0,057 t Potencjał tworzenia efektu cieplarnianego (GWP):
