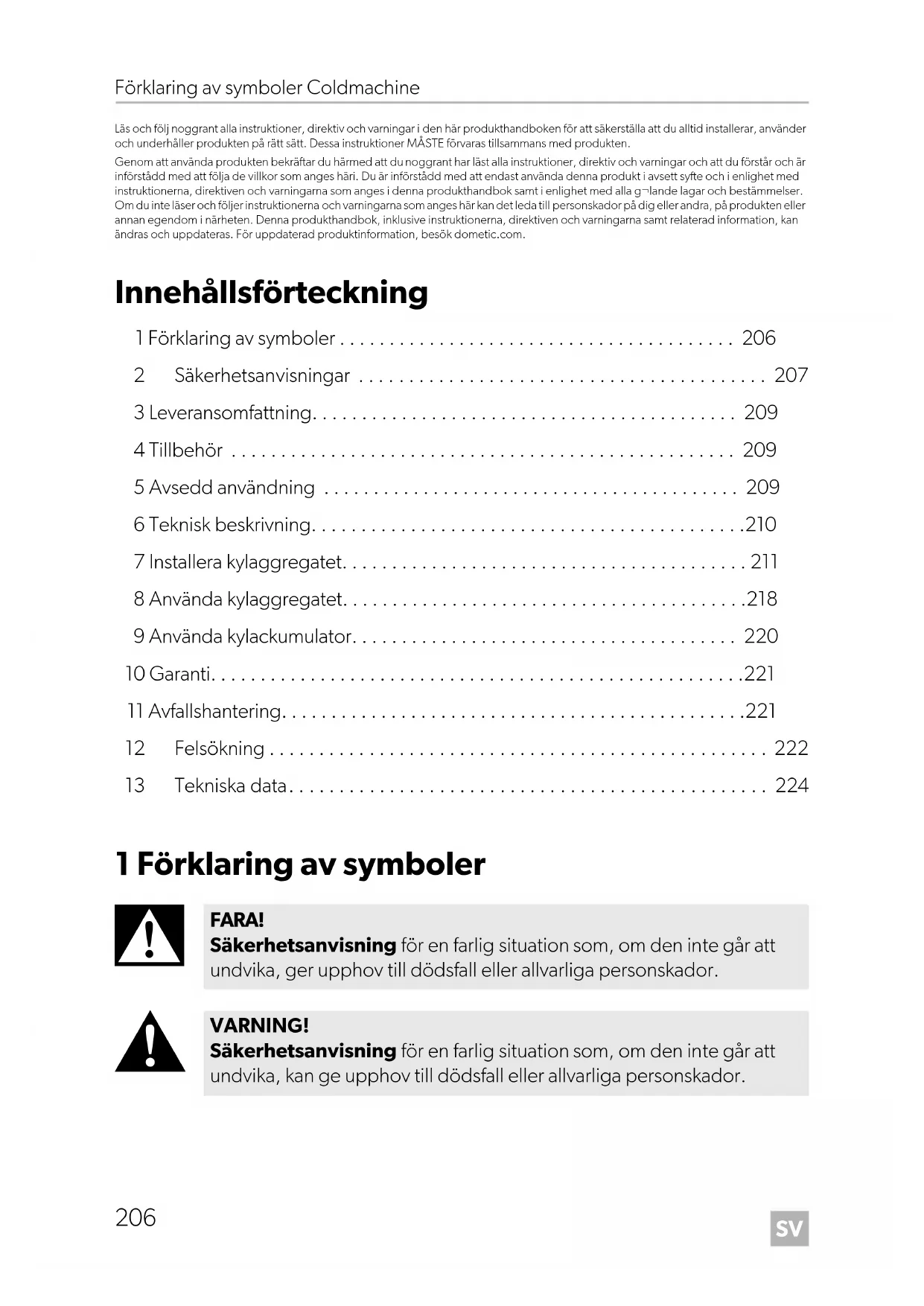

BRUKSANVISNING ColdMachine VD06 DOMETIC

• Läs och följ noggrant alla instruktioner, direktiv och varningar i den här produkthandboken för att säkerställa att du alltid installerar, använder och underhåller produkten på rätt sätt. Dessa instruktioner MÅSTE förvaras tillsammans med produkten. Genom att använda produkten bekräftar du härmed att du noggrant har läst alla instruktioner, direktiv och varningar och att du förstår och är införstådd med att följa de villkor som anges häri. Du är införstådd med att endast använda denna produkt i avsett syfte och i enlighet med instruktionerna, direktiven och varningarna som anges i denna produkthandbok samt i enlighet med alla g¬lande lagar och bestämmelser. Om du inte läser och följer instruktionerna och varningarna som anges här kan det leda till personskador på dig eller andra, på produkten eller annan egendom i närheten. Denna produkthandbok, inklusive instruktionerna, direktiven och varningarna samt relaterad information, kan ändras och uppdateras. För uppdaterad produktinformation, besök dometic.com. Innehållsförteckning 1 Förklaring av symboler p. 206
• 2 Säkerhetsanvisningar p. 207
• 3 Leveransomfattning p. 209
• 4 Tillbehör p. 209
• 5 Avsedd användning p. 209
• 6 Teknisk beskrivning p. 210
• 7 Installera kylaggregatet p. 211
• 8 Använda kylaggregatet p. 218
• 9 Använda kylackumulator p. 220
• 10 Garanti p. 221
• 11 Avfallshantering p. 221
• 12 Felsökning p. 222
• 13 Tekniska data 1 Förklaring av symboler p. 224

FARA! Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, ger upphov till dödsfall eller allvarliga personskador. VARNING! Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, kan ge upphov till dödsfall eller allvarliga personskador. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 206 Tuesday, May 4, 2021 7:24 PMSV Coldmachine Säkerhetsanvisningar

2.1 Allmänna säkerhetsanvisningar

• Risk för dödliga skador! Vid användning av apparaten på båtar: Om apparaten strömför- sörjs via elnätet ska man kontrollera att elförsörjningen har en jordfels- brytare!

• Denna apparat får endast installeras och repareras av kvalificerade tek- niker. Felaktigt utförda reparationer kan leda till betydande faror. Vänd dig till kundtjänsten när det gäller reparationer.

• Om apparaten uppvisar synliga skador får den ej tas i drift.

• Öppna aldrig kylkretsloppet. Detta gäller dock inte om apparaten behöver kopplas bort på grund av returnering (kapitel ”Installera det externa temperaturreglaget” på sidan 214).

• Ställ apparaten i ett torrt utrymme, se till att den skyddas mot vatten- stänk.

• Ställ inte upp apparaten i närheten av öppen eld eller andra värmekäl- lor (värmeelement, starkt solljus, gasspisar osv.).

• Kontrollera att kompressorn har tillräckligt med ventilation.

• Elapparater är inga leksaker! Förvara och använd apparaten utom räckhåll för barn. AKTA! Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, kan ge upphov till en lindrig eller måttlig personskada. OBSERVERA! Anvisning för en situation som, om den inte går att undvika, kan ge upphov till materiella skador. ANVISNING Kompletterande information om användning av produkten. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 207 Tuesday, May 4, 2021 7:24 PMSV Säkerhetsanvisningar Coldmachine

• Personer (och barn), som på grund av fysiska, sensoriska eller mentala funktionshinder eller på grund av bristande erfarenhet eller kunskap inte kan använda produkten på ett säkert sätt, bör inte använda denna produkt utan uppsikt eller hjälp av en ansvarig person.

• Kontrollera att driftspänningen och batterispänningen stämmer över- ens innan apparaten tas i drift första gången (se typskylten).

• Om anslutningskabeln är skadad måste den ersättas, annars äventyras den elektriska säkerheten. Byt endast ut en skadad anslutningskabel mot en anslutningskabel av samma typ och med samma specifikatio- ner.

• Lagra inga ämnen som kan explodera i apparaten, som t.ex. spraybur- kar med drivgas.

2.2 Säkerhet vid användning av apparaten

FARA! Risk för dödliga skador!

• Ta inte tag i avskalade ledningar med händerna. Detta gäller framför allt när apparaten drivs med växelspänning från elnätet.

• Använd aldrig rengöringsmedel med sand, syror eller lösningsmedel för att rengöra förångaren.

• Skydda apparaten mot regn och fukt.

• Koppla bort kylaggregatet och andra förbrukare från batteriet innan en snabbladdare ansluts.

• Koppla bort apparaten om du inte har för avsikt att använda den under en längre tid.

2.3 Säkerhet vid hantering av batterier

AKTA! Risk för skada!

• Batterier innehåller aggressiva och frätande syror. Undvik kontakt med batterivätskan. Om huden kommer i kontakt med batterivätska ska stället på kroppen rengöras noggrant med vatten.

3 Leveransomfattning 4Tillbehör Använd någon av de nedanstående likriktarna om du vill använda 230 V växelström för att driva kylaggregatet. Finns som tillbehör (ingår inte i leveransen): 5 Avsedd användning Aggregatet är avsett att användas om man vill bygga sitt eget kylskåp eller sin egen kylbox. Kylaggregatet är avsedd för kylning och djupfrysning av livsmedel. Den kan även användas på båtar. Den här produkten lämpar sig endast för avsedd användning i enlighet med denna bruksanvisning. Den här manualen informerar om vad som krävs för att installera och/eller använda produkten på rätt sätt. Felaktig installation och/eller användning eller felaktigt under- håll kommer leda till att produkten inte fungerar optimalt och riskerar gå sönder. Tillverkaren åtar sig inget ansvar för personskador eller materiella skador på produk- ten som uppstår till följd av:

• Felaktig montering eller anslutning, inklusive för hög spänning Mängd Beskrivning 1 Kylaggregat eller förångare 1 Bruksanvisning Beskrivning Artikelnummer CoolPower EPS100-likriktare För apparater med BD35F-kompressor (50/80/CS/CS-serien)

CoolPower MPS35-likriktare För apparater med BD35F-kompressor (50/80/CS/CS-serien)

CoolPower MPS50-likriktare För apparater med BD50F-kompressor (90-serien)

• Felaktigt underhåll eller användning av reservdelar som inte är originaldelar från tillverkaren

• Ändringar som utförts utan uttryckligt medgivande från tillverkaren

• Användning för andra ändamål än de som beskrivs i denna bruksanvisning Dometic förbehåller sig rätten att ändra produktens utseende och specifikationer. 6 Teknisk beskrivning Kylaggregaten kan anslutas till 12 V- eller 24 V-likström och kan alltså användas för camping eller på båtar. Det går dessutom att ansluta dem till 230 V-nätet med hjälp av likriktarna (se kapitel ”Tillbehör” på sidan 209). Aggregaten tål konstant krängning på 30° vid användning på båtar. Kylaggregatet måste användas tillsammans med en förångare. Dessutom kan du använda en ackumulator med eller utan TEC-styrning. CS-NC15 består av ett kylag- gregat och en förångare. Använd termostaten för steglös inställning av temperaturen på förångaren. Ackumulatorn och TEC-programstyrningen säkerställer hög kyleffekt och förbättrar enhetens effektivitet. Ackumulatorn laddas när strömförsörjningen är tillräcklig (exempelvis vid drivning via nätadapter). Om ackumulator används, eller vid under- spänning, tas köldmediet från ackumulatorn tills den är tom. Det innebär att ingen ström tas från batteriet under den här tiden. TEC-programstyrningen säkerställer alltid följande:

• Kylenergi lagras om det finns ett överskott av elenergi (extern strömförsörjning med generator).

• Kylackumulatorn kan när som helst användas för att se till att hela batteriströmmen används för andra förbrukare.

• Lagrad kylenergi hämtas automatiskt för att bevara kylområdets innerkyltempera- tur när batteriet är tomt.

Kylapparaten är försedd med en elektronisk anordning som skyddar mot omvänd polaritet när man ansluter till ett batteri. Som skydd för batteriet stängs kylapparaten av automatiskt om spänningen inte längre räcker till (se den nedanstående tabellen). Apparater utan TEC-styrning Apparater med TEC-styrning 7 Installera kylaggregatet

För installation och montering krävs nedanstående verktyg:

• U-nycklar: 16 mm, 19 mm och 21 mm

• Tätningsmassa och monteringsskum

• Kabel, kabelskor och kabelklammer

7.2 Information på kylbehållaren

Tillåtet innehåll i kylområdet Kontrollera att det angivna maximala innehållet i kylområdet inte överskrids för de olika typerna av förångare (se kapitel ”Tekniska data” på sidan 224). Minsta isolering Det maximala innehållet i kylområdet baseras på en minimal isoleringstjocklek på 35 mm polyuretanskum med en densitet på 40 kg/m³. Vid användning av andra iso- leringsmaterial som frigolit, måste väggtjockleken vara dubbelt så stor för att man ska uppnå samma värmeisoleringseffekt. Montera förångaren Förångaren måste installeras i kylbehållaren (gäller inte CS-NC15 där förångaren är förmonterad). Observera följande:

• Rätt monteringsläge (bild 3, sida 4 upp till bild 9, sida 6)

• Placering så långt upp som möjligt i kylbehållaren

• Montera minst 10 mm från väggen (inte VD-14N och VD-15).

Ansluta förångaren ➤ Anslut förångarna VD-14N och VD-15 enligt bild 0 , sida 6. ➤ Anslut förångaren VD-16 enligt bild 9, sida 6. ➤ Anslut övriga förångare enligt bild i, sida 9. OBSERVERA! För kylaggregat utan ventilkopplingar (enheter klara att installeras): Öppna inte köldmediekretsen vid installationen. Du måste göra väggöppningarna större så att det går att föra igenom förångaren (bild a, sida 6). Alternativt kan du göra en öppning som gör det möjligt att montera kylledningarna längst upp (bild b, sida 6). DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 212 Tuesday, May 4, 2021 7:24 PMSV Coldmachine Installera kylaggregatet

Förklaringar till bilderna

För kylaggregat med ventilkopplingar ➤ Skär ut ett hål med minst 30 mm (bild c, sida 7) diameter för kylledningarna. Använd en cirkelskärare för detta. Nr på bild 8, sida 5 Förklaring 1 Likströmsfläkt 2 Termostatknapp 3 Anslutningskontakt för likströmsfläkt 4 Termostat 5 Anslutningskabel Nr på bild 9, sida 6 Förklaring 1 Anslutningskabel Nr på bild 0, sida 6 Förklaring 1 Anslutningskabel Nr på bild i, sida 9 och bild j, sida 9 Förklaring 1 Anslutningsblock 2 Kompressor 3Fläkt 4 Brytare bild i eller TEC-reglage bild j OBSERVERA! Isolera noggrant och täta väggöppningarna efter installationen för att förhindra inträngande fukt. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 213 Tuesday, May 4, 2021 7:24 PMSV Installera kylaggregatet Coldmachine

Det är viktigt att man väljer korrekt installationsplats för enheten. Observera de ned- anstående punkterna så att enheten fungerar korrekt:

• Ställ aggregatet i ett torrt, skyddat utrymme. Ställ den inte i närheten av värmekäl- lor som element, gasugnar eller varmvattenledningar. Placera inte i direkt sol- sken.

• På en båt, ska man, om möjligt, installera aggregatet under vattenlinjen.

• Kylaggregatet fungerar upp till 30° lutning. Installera på en plan yta för att garan- tera en funktion under även under stark krängning.

• Den uppvärmda luften måste avledas utan hinder (bild d, sida 7).

• Om man installerar aggregatet i ett stängt utrymme, som till exempel i en garde- rob, ett pentry eller ett akterutrymme, måste öppningarnas area vara minst 200 cm² (25 cm x 8 cm) för kyl- och utloppsluft.

• Kontrollera att luftflödet på kondensorn (bild d C, sida 7) inte hindras.

• Iaktta ett minsta avstånd på 50 mm mellan kondensatorn och den angränsande väggen.

• CS-NC15: Följ borrmallen (bild k, sida 11) och monteringsritningen (bild l, sida 12).

7.4 Installera det externa temperaturreglaget

Mekanisk termostat Temperaturreglaget kan monteras antingen på utsidan eller insidan av kylbehållaren. Innertemperaturen regleras beroende av förångarens yttemperatur, eller för VD-14N och VD-15, beroende på rumstemperaturen. ➤ Anslut sensorkabelns lindade ände till förångaren (bild e, sida 8, inte VD-14N, VD-15) med fästplattan. Denna är förmonterad på VD-14N, VD-15. ➤ Se till att sensorledningen inte har någon kontakt med förångaren eller sugled- ningen någon annanstans. OBSERVERA! Böj aldrig anslutningsledningen mellan förångaren och enheten. Minsta böjradie är 25 mm. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 214 Tuesday, May 4, 2021 7:24 PMSV Coldmachine Installera kylaggregatet

TEC-styrning TEC-styrningen måste monteras utanför kylbehållaren. Innertemperaturen regleras i enlighet med förångarens yttemperatur. Temperaturgivaren är fabriksmonterad på ackumulatorn. ➤ Anslut temperaturgivaren till TEC-styrningen via instickskopplingen. Montera engångskopplingarna (inte CS-NC15)

De två komponenterna i kylaggregatet – förångaren och kompressorkondensoren- heten – levereras separat. Komponenterna ansluts med engångskopplingar. Köld- mediemängden som krävs för att driva hela kylaggregatet finns redan i de två komponenterna. Någon ytterligare påfyllning behövs därför inte. ➤ Montera samman kompressorkondensorenheten och förångarenheten. ➤ Ta bort skyddshättorna från de oanslutna halvorna av engångskopplingen till kompressorkondensorenheten och förångarenheten. ➤ Rengör noggrant kopplingens säte och den gängytan så att inte smuts eller främ- mande föremål kan komma in i systemet.

OBSERVERA! Endast personer som är kvalificerade och kompetenta inom kylteknik får ansluta engångskopplingarna. De allmänna bestämmelserna för hante- ring av köldmedium måste följas! Engångskopplingarna är endast avsedda att ansluta kylaggregaten en enda gång. Att öppna kopplingarna eller ansluta dem felaktigt leder till total köldmedieförlust och till att kylaggregatet slutar fungera! I ett sådant fall måste de två tidigare anslutna delarna av kylaggregatet demonteras och skickas in. På fabriken byts engångskopplingarna ut och produkten fylls på med nytt köldmedium. OBSERVERA! Risk för läckage av köldmedium

• Använd alltid två nycklar när du drar åt engångskopplingarna så att inte rören förvrids!

• Det är inte tillåtet att återanvända engångskopplingarna!

• Bestäm vilken av de två engångskopplingarna som är svårast att nå med nyckeln och anslut den först.

➤ Stryk på köldmedieolja på de inre och yttre gängorna och på de inre splintarna (bild f, sida 8). ➤ Anslut de två halvorna och skruva ihop dem för hand först (bild g, sida 8). Använd inte nyckel! Engångskoppling med anslutningsmutter: ➤ Skruva på kopplingshalvan med anslutningsmuttern, en 21 mm nyckel och en 19 mm nyckel upp till gängans ände eller tills du känner ett tydligt motstånd. Dra inte åt skruvanslutningen än. Nyckelstorleken 19 mm är en riktlinje när anslutningsmuttern skruvas på. Anslutning av engångskopplingen med extern gänga: ➤ Skruva på kopplingshalvan med anslutningsmuttern, en 21 mm nyckel och en 16 mm nyckel upp till gängans ände eller tills du känner ett tydligt motstånd. Dra inte åt skruvanslutningen än. Nyckelstorlek 16 mm används för mothåll när anslutningsmuttern skruvas på. ➤ Använd en penna och dra en linje i längsled från anslutningsmuttern till fästet för den motsatta kopplingshalvan. ➤ Dra nu åt anslutningsmuttern ordentligt med 30 Nm eller ett ytterligare 1/4 varv. Förskjutningen av linjen visar hur kraftigt engångskopplingen drogs åt. Det sista varvet krävs för att säkerställa en läckagefri anslutning mellan de båda kopplingshalvorna.

➤ Gör ett läckagetest på kopplingsanslutningarna. Detta säkerställer att engångs- kopplingarna är rätt anslutna och att tätningen fungerar. ANVISNING O-ringen är bara en tillfällig tätning medan den första anslutningen av engångskopplingarna pågår. O-ringen används enbart för den första tät- ningen, mellan håltagningen i membranet och den slutliga metalltät- ningen. En läckagefri tätning uppnås bara med en metallanslutning mellan de två kopplingshalvorna. ANVISNING Avståndet mellan början av anslutningsmuttern och sexkanten på den externa gängan får inte överstiga 3 mm (bild g, sida 8). DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 216 Tuesday, May 4, 2021 7:24 PMSV Coldmachine Installera kylaggregatet

Ansluta till ett batteri Kylaggregatet kan anslutas till 12 V- eller 24 V-likspänning.

➤ Bestäm kabelarean så att den passar till kabellängden, se bild h, sida 8. Teckenförklaring till bild h, sida 8

➤ Kontrollera att driftspänningen och batterispänningen stämmer överens innan apparaten tas i drift (se typskylten). ➤ Anslut aggregatet – om möjligt direkt till batteripolerna eller – till en anslutning som säkras med minst 15 A (vid 12 V) eller 7,5 A (vid 24 V).

Av säkerhetsskäl är aggregatet utrustat med ett elektroniskt system för att förhindra att polerna omvänds. Vid anslutning till ett batteri skyddas aggregatet på det här sät- tet. OBSERVERA! Använd kortast möjliga kabel och bryt inte av den så att du inte drabbas av spännings- och effektförluster. Undvik därför ytterligare brytare, kontakter och fördelningsdosor. Koordinataxel Betydelse Enhet lKabellängd m ∅ Kabelarea mm² OBSERVERA! Beakta polariteten. OBSERVERA! Koppla bort kylapparaten och andra förbrukare från batteriet innan en snabbladdare ansluts. Överspänning kan skada apparatens elektronik. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 217 Tuesday, May 4, 2021 7:24 PMSV Använda kylaggregatet Coldmachine

Ansluta till 230 V-nätspänning

➤ Driv kylaggregatet med 230 V-nätspänning genom att använda likriktare – CoolPower EPS100 för apparater med BD35F-kompressor (50/80/CS/CS- serien), – CoolPower MPS35 för apparater med BD35F-kompressor (50/80/CS/CS- serien), – CoolPower MPS50 för apparater med BD50F-kompressor (90-serien).

8 Använda kylaggregatet

8.1 Tips för att spara energi

• Välj en installationsplats med god ventilation som är skyddad mot direkt solljus.

• Låt varm mat svalna innan du ställer in den i kylapparaten.

• Öppna inte kylbehållaren oftare än nödvändigt.

• Låt inte dörren vara öppen längre än nödvändigt.

• Frosta av kylbehållaren så snart det bildas is i den.

• Undvik onödigt låga temperaturer.

• Rengör kondensatorn genom att med jämna mellanrum ta bort damm och smuts.

• Rengör med jämna mellanrum lockets tätning. VARNING!

• Ta inte i brytare eller kontakter med våta händer eller om du står på ett fuktigt underlag.

• Om man använder kylapparaten på en båt med en elanslutning på 230 V från land, måste man installera en jordfelsbrytare mellan 230 V-nätet och kylapparaten. Kontakta en behörig elektriker. ANVISNING Den beskrivna likriktarens utspänning är 24 V. Detta är viktigt att komma ihåg när man ansluter andra förbrukare vid ett senare tillfälle. DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 218 Tuesday, May 4, 2021 7:24 PMSV Coldmachine Använda kylaggregatet

Apparater utan TEC-styrning ➤ Koppla in kylaggregatet genom att vrida reglaget medurs (bild 1 A1 eller B1, sida 3). Om man fortsätter att vrida på reglaget är det möjligt att reglera temperaturen. Appa- rater med energisparfunktion har en energisparaktiveringsknapp (bild 1 A2, sida 3).

Apparater med TEC-styrning Apparater med TEC-styrning startas med huvudbrytaren (bild 2 6, sida 3). Därefter kan du ställa in temperaturen (bild 2 5, sida 3) med temperaturväljaren.

8.3 Stänga av aggregatet

Om kylaggregatet ska stå oanvänt under en längre tid: ➤ Apparater utan TEC-styrning: Vrid reglaget till 0. ➤ Apparater med TEC-styrning: Stäng av apparaten med huvudbrytaren (bild 2 6, sida 3). ➤ Koppla bort nätkabeln från batteriet eller dra ut likströmkabelns kontakt från likrik- taren. ➤ Rengöra aggregatet. ➤ Lämna dörren lite på glänt över skyddet. Detta gör att det inte alstras lukt. ANVISNING Om den röda lysdioden blinkar eller lyser har ett fel inträffat och systemet kan inte användas (se feltabell i kapitel kapitel ”Lysdiod på termoelemen- tet (bild 1 2, sida 3)” på sidan 222). DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 219 Tuesday, May 4, 2021 7:24 PMSV Använda kylackumulator Coldmachine

9 Använda kylackumulator

9.1 Displayer och reglage på apparater med TEC-pro-

Ackumulatorfunktionen ser till att kylenergi lagras automatiskt (upp till 8 timmar) om det finns tillräckligt mycket el, exempelvis vid försörjning via nätadapter. Lagrad kylenergi töms

• automatiskt när avstängningsspänningen nås (se tabellen på sida 211)

• eller manuellt genom att man trycker på tömningsknappen (bild 1 A2 eller bild 2 4, sida 3). Nr på bild 2, sida 3 Förklaring 1 Grön lysdiod: Visar att kompressorn arbetar. 2 Gul lysdiod: visar att extern strömförsörjning finns (spänningen är över 13,5 V eller 27,0 V). Lysdioden blinkar om den externa strömförsörjningen är för låg (spänning ≤ 10,7 V eller 21,7 V. Version E: ≤ 10,7 V eller 22,0 V). 3 Röd lysdiod: visar att ackumulatorn töms eftersom

• den lagrade kylenergin är slut

• Den externa spänningsförsörjningen återställs efter låg spänning. 5 Temperaturväljare: med denna kan temperaturen i kylområdet ställas in efter behov Min. (vänster gräns) = varmaste inställningen Max. (höger gräns) = kallaste inställningen 6 Huvudbrytare: för att slå på och av kylapparaten. Läge 0 = AV Läge – = PÅ DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 220 Tuesday, May 4, 2021 7:24 PMSV Coldmachine Garanti

Ackumulatorn fylls automatiskt om

• omstartspänningen nås

• Eller ackumulatorn är tom och du slår av och sedan på apparaten igen med reg- laget (bild 2 6, sida 3, fungerar bara på VD-06).

10 Garanti Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (se dometic.com/dealer) eller återförsäljaren. Vid reparations- resp. garantiärenden ska följande skickas med:

• en kopia på fakturan med inköpsdatum,

• en reklamationsbeskrivning/felbeskrivning. 11 Avfallshantering ➤ Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren. ANVISNING Kylackumulatorn kan bara tömmas manuellt om den dessförinnan var helt fylld. OBSERVERA! När du tömmer ackumulatorn även om det finns en extern strömförsörj- ning – exempelvis för att undvika buller från kompressorn – använder du huvudbrytaren för att stänga av aggregatet (bild 1 B1 eller bild 2 6, sida 3). ANVISNING Kom ihåg: Låg innertemperatur = hög strömförbrukning! DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 221 Tuesday, May 4, 2021 7:24 PMSV Felsökning Coldmachine

12 Felsökning Lysdiod på termoelementet (bild 1 2, sida 3) Kompressorn går inte Antal blink- ningar Feltyp Åtgärd 1 Batteriskyddsavstängning Kontrollera batterispänning, säkring och kabelns tvärsnittsarea2 Fläktavstängning pga överspänning Kontrollera kondensor- och förångar-fläktström:Totalt börvärde < 0,5 A3 Startfel i kompressorn Minska lasten på kylsystemet:• Säkerställ god ventilation runt kylag-gregatet• Förvara varor som redan är kylda4 Kompressoravstängning överbelastning Minska lasten på kylsystemet:• Säkerställ god ventilation runt kylag-gregatet• Förvara varor som redan är kylda5 Elektronisk säkringsavstängning Minska lasten på kylsystemet:• Säkerställ god ventilation runt kylag-gregatet Fel Möjlig orsak Åtgärd

= 0 V Anslutningen mellan batteriet och –elektroniken är brutenUpprätta en anslutningHuvudbrytare defekt (i förekommande fall) Byt huvudbrytareExtra säkring utlöst (om sådan finns) Byta säkringen

≤ U Batterispänningen är för låg Ladda batterietStartförsök med U ≤ U Lösa kablarDålig kontakt (korrosion)Upprätta en anslutningBatterikapaciteten är för dålig Byt batteri För låg kabelarea Byta kabel (bild h, sida 8) DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 222 Tuesday, May 4, 2021 7:24 PMSV Coldmachine Felsökning

Temperaturen i aggregatet är för låg när reglaget står på 1 Avtagande kyleffekt, ökande temperatur inuti aggregatet Startförsök med U

Omgivningstemperaturen är för hög – Otillräcklig ventilation och/eller kyleffekt Förbättra aggregatets venti- lation Kondensatorn smutsig Rengör kondensatorn Fläkt defekt (om sådan finns) Byt fläkten

Spänning mellan de positiva och negativa elplintarna

Startspänning för elektroniken

OFF Frånkopplingsspänning för elektroniken Fel Möjlig orsak Åtgärd Kompressorn går hela tiden Termostatsensorn har ingen kontakt på för- ångaren Sätt fast sensorn Fel på termostat Byt ut termostaten Kompressorn är igång länge Stora mängder i frysfacket – Fel Möjlig orsak Åtgärd Kompressorn är igång för länge/oavbrutet Förångaren är nedisad Frosta av förångaren Omgivningstemperaturen är för hög – Otillräcklig ventilation och/eller kyleffekt Förbättra kylaggregatets ventilation Kondensatorn smutsig Rengör kondensatorn Fläkt defekt (om sådan finns) Byt fläkten Kompressorn körs sällan Batterikapaciteten är uttömd Ladda batteriet Fel Möjlig orsak Åtgärd DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 223 Tuesday, May 4, 2021 7:24 PMSV Tekniska data Coldmachine

Ovanliga ljud 13 Tekniska data Fel Möjlig orsak Åtgärd Högt brummande En komponent i köldmediekretsen kan inte röra sig fritt (ligger mot väggen)Böj ut komponenten försik- tigt Främmande objekt sitter fast mellan aggre-gatet och väggenTa bort det främmande före-måletOljud från fläkten (om sådan finns) Rengör fläktbladen Max. tillåtet innehåll i kylområdet:80 liter 130 liter Anslutningsspänning: 12 Vg eller 24 Vg Effektförbrukning: 35–40 W beroende på typ av förångareMängd kylvätska: 28 g 35 gMotsvarande CO2: 0,040 t 0,050 tGlobal uppvärmning-spotential (GWP): Mått (B x H x D) i mm: 315 x 140 x 170 386x155x130 220x160x220 Vikt: 3,74 kg 6,0 kg 6,5 kg

Max. tillåtet innehåll i kylområdet:250 liter Anslutningsspänning: 12 Vg eller 24 Vg Mängd kylvätska: 45 gMotsvarande CO2: 0,064 tGlobal uppvärmning-spotential (GWP):

Max. tillåtet innehåll i kylområdet: 400 liter Anslutningsspänning: 12 Vg eller 24 Vg Mängd kylvätska: 60 g Motsvarande CO2: 0,086 t Global uppvärmning- spotential (GWP):

Mått (B x H x D) i mm: 386x155x130 220x155x220 220x230x177 Vikt: 6,0 kg 6,0 kg 6,5 kg CS-NC15 Max. tillåtet innehåll i kylområdet: 250 liter Anslutningsspänning: 12 Vg eller 24 Vg Mängd kylvätska: 60 g Motsvarande CO2: 0,086 t Global uppvärmning- spotential (GWP):

Mått (B x H x D) i mm: 360x255x275 Vikt: 8,5 kg VD-01 VD-02 VD-03 VD-04 Max. tillåtet innehåll i kylområdet vid 35 mm polyuretanisolering: 80 liter 30 liter 170 liter 130 liter Max. tillåtet innehåll i kylområdet vid 50 mm polyuretanisolering: 100 liter 50 liter 200 liter 170 liter Effektförbrukning: 35 W 35 W 50 W 45 W Spänning 12 Vg eller 24 Vg Mängd kylvätska: 17 g 20 g 30 g Motsvarande CO2: 0,024 t 0,029 t 0,043 t Global uppvärmning- spotential (GWP):

Mått (B x H x D) i mm: 300x245x110 275x215x25 380x230x82 375x255x100 Vikt: 1,5 kg 1,0 kg 2,0 kg 1,5 kg CU-50 + VD-01 CU-50 + VD-02 CU-50 + VD-07 Max. tillåtet innehåll i kylområdet vid 35 mm polyuretanisolering: 50 liter 30 liter 60 liter Max. tillåtet innehåll i kylområdet vid 50 mm polyuretanisolering: 75 liter 50 liter 80 liter Effektförbrukning: 30 W Temperatur: omgivning: 32 °C, internt: 5 °C VD-05 VD-07 VD-08 VD-09 Max. tillåtet innehåll i kylområdet vid 35 mm polyuretanisolering: 130 liter 100 liter 160 liter 160 liter Max. tillåtet innehåll i kylområdet vid 50 mm polyuretanisolering: 170 liter 130 liter 180 liter 180 liter Effektförbrukning: 45 W 35 W 60 W 60 W Spänning 12 Vg eller 24 Vg Mängd kylvätska: 30 g 45 g 15 g 65 g Motsvarande CO2: 0,043 t 0,064 t 0,021 t 0,093 t Global uppvärmning- spotential (GWP):

Effektförbrukning: 80 W 60 W 45 W Spänning 12 Vg eller 24 Vg Mängd kylvätska: 15 g Motsvarande CO2: 0,021 t Global uppvärmning- spotential (GWP):

Mått (B x H x D) i mm: 220x275x65 220x275x65 350x250x25 Vikt: 2,5 kg 1,5 kg 1,5 kg VD-16 VD-21 Max. tillåtet innehåll i kylområdet vid 60 mm polyuretanisolering: 130 liter 250 liter Max. tillåtet innehåll i kylområdet vid 100 mm polyureta- nisolering: 200 liter 300 liter Effektförbrukning: 60 W 60 W Spänning 12 Vg eller 24 Vg Mängd kylvätska: 40 g 10 g Motsvarande CO2: 0,057 t 0,014 t Global uppvärmning- spotential (GWP):

Mått (BxHxD) i mm: 330x260x130 1370x305x10 Vikt: 2,5 kg 4,0 kg VD-16 för serie 80 VD-16 för serie 90 Max. tillåtet innehåll i kylområdet vid 35 mm polyuretanisolering: 120 liter 200 liter Max. tillåtet innehåll i kylområdet vid 50 mm polyuretanisolering: 200 liter 250 liter Effektförbrukning: 65 W 80 W Spänning 12 Vg eller 24 Vg Mängd kylvätska: 40 g VD-14N VD-15 VD-18 DometicColdMachine50-54-55-84-85-86-94-95-96-CS-NC15_IOM_4445100001_EMEA16_20xx-xx-xx.book Page 227 Tuesday, May 4, 2021 7:24 PMSV Tekniska data Coldmachine

Provning/certifikat: Kylvätskekretsen innehåller R-134a. Innehåller fluorerade växthusgaser Motsvarande CO2: 0,057 t Global uppvärmning- spotential (GWP):
