BRUKSANVISNING CoolMatic CD 20 DOMETIC

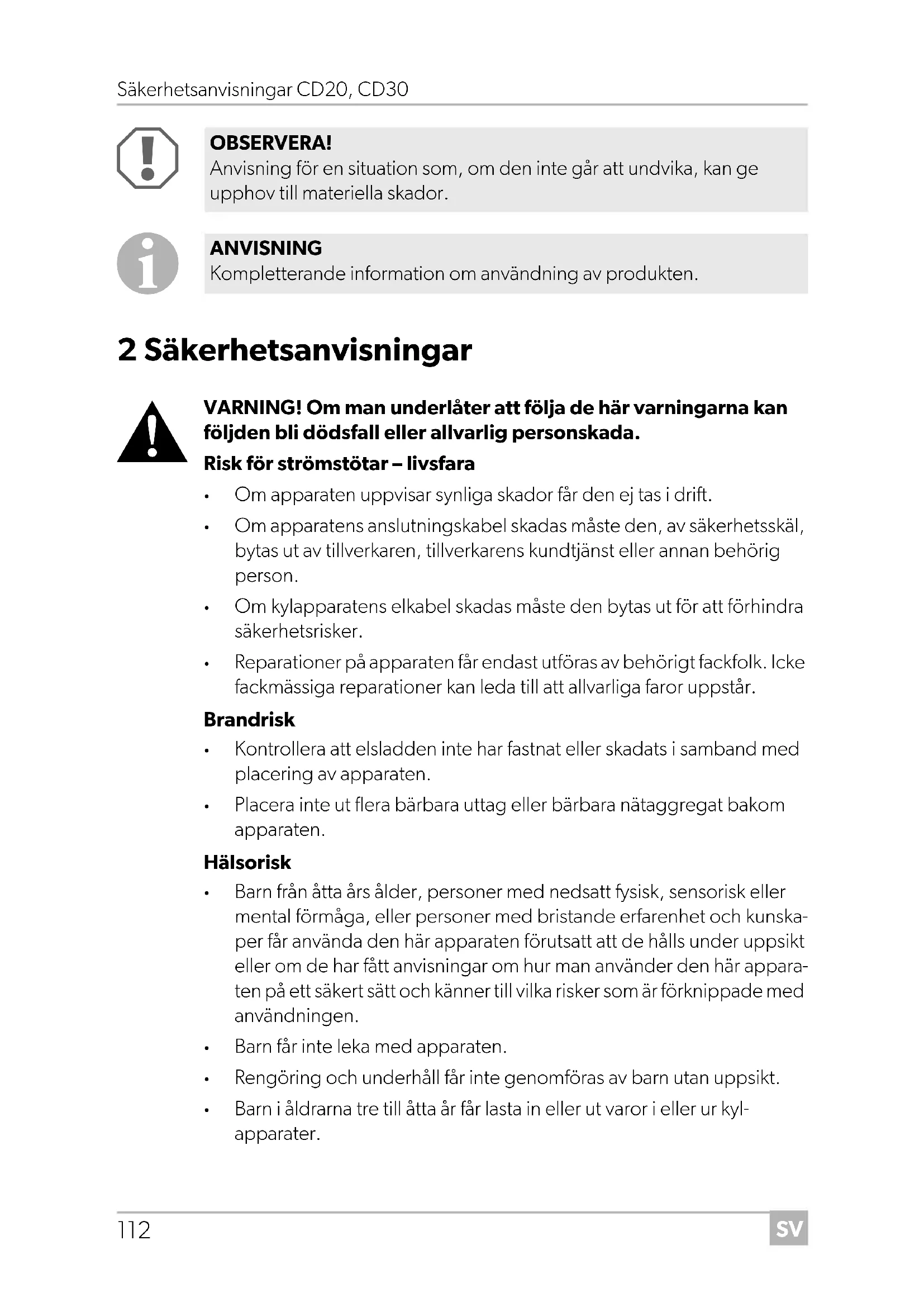

FARA! Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, ger upphov till dödsfall eller allvarliga personskador. VARNING! Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, kan ge upphov till dödsfall eller allvarliga personskador. AKTA! Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, kan ge upphov till en lindrig eller måttlig personskada. CD20-30-IO-16s.book Seite 111 Montag, 18. Mai 2020 2:25 14SV Säkerhetsanvisningar CD20, CD30

VARNING! Om man underlåter att följa de här varningarna kan följden bli dödsfall eller allvarlig personskada. Risk för strömstötar – livsfara

Om apparaten uppvisar synliga skador får den ej tas i drift.

Om apparatens anslutningskabel skadas måste den, av säkerhetsskäl, bytas ut av tillverkaren, tillverkarens kundtjänst eller annan behörig person.

Om kylapparatens elkabel skadas måste den bytas ut för att förhindra säkerhetsrisker.

Reparationer på apparaten får endast utföras av behörigt fackfolk. Icke fackmässiga reparationer kan leda till att allvarliga faror uppstår. Brandrisk

Kontrollera att elsladden inte har fastnat eller skadats i samband med placering av apparaten.

Placera inte ut flera bärbara uttag eller bärbara nätaggregat bakom apparaten. Hälsorisk

Barn från åtta års ålder, personer med nedsatt fysisk, sensorisk eller mental förmåga, eller personer med bristande erfarenhet och kunska- per får använda den här apparaten förutsatt att de hålls under uppsikt eller om de har fått anvisningar om hur man använder den här appara- ten på ett säkert sätt och känner till vilka risker som är förknippade med användningen.

Barn får inte leka med apparaten.

Rengöring och underhåll får inte genomföras av barn utan uppsikt.

Barn i åldrarna tre till åtta år får lasta in eller ut varor i eller ur kyl- apparater. OBSERVERA! Anvisning för en situation som, om den inte går att undvika, kan ge upphov till materiella skador. ANVISNING Kompletterande information om användning av produkten. CD20-30-IO-16s.book Seite 112 Montag, 18. Mai 2020 2:25 14SV CD20, CD30 Säkerhetsanvisningar

Lagra inga ämnen som kan explodera i apparaten, som t.ex. spray- burkar med brännbar drivgas.

AKTA! Om man underlåter att följa de här försiktighets- åtgärderna kan följden bli lindrig eller måttlig personskada. Risk för strömstötar – livsfara

Kontrollera, innan apparaten tas i drift, att elkabeln och stickkontakten är torra.

Koppla alltid bort apparaten från elnätet – före rengöring och underhåll – efter användning Hälsorisk

Kontrollera om apparatens kyleffekt motsvarar kravet för de livsmedel eller mediciner du vill hålla kalla.

Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.

Om kylapparaten hålls öppen under lång tid finns det risk att man får en betydande ökning av temperaturen i anordningens fack.

Rengör med jämna mellanrum ytor som kan komma i kontakt med livsmedel och åtkomliga avloppssystem.

Förvara rått kött och rå fisk i lämpliga behållare i apparaten, så att de inte kommer i kontakt med andra livsmedel eller droppar på dessa.

Om apparaten står tom under en längre tid: – Stäng av apparaten. – Frosta av apparaten. – Rengör och torka apparaten. – Låt dörren vara öppen, så att det inte bildas mögel.

OBSERVERA! Risk för skador

Jämför spänningsangivelsen på typskylten med elförsörjningen på plats.

Anslut apparaten endast till ett DC-uttag i fordonet med DC- anslutningskabel.

Dra aldrig ut stickkontakten ur uttaget genom att dra i anslutnings- kabeln.

Koppla bort kylapparaten och andra elförbrukare från batteriet innan en batteriladdare ansluts. CD20-30-IO-16s.book Seite 113 Montag, 18. Mai 2020 2:25 14SV Leveransomfång CD20, CD30

Skilj apparaten från elnätet eller stäng av den när motorn stängs av. Annars kan batteriet urladdas.

Kylapparaten är inte ämnad för transport av frätande ämnen och ämnen som innehåller lösningsmedel.

Kylapparaten isolering innehåller brännbart cyklopentan. Gaserna i isoleringsmaterialet gör att materialet kräver särskild hantering. Lämna in kylboxen till en lämplig återvinningscentral när den inte ska använ- das längre.

Använd inga elektriska apparater för arbeten inne i kylapparaten. Undantag: apparaterna rekommenderas för sådan användning av tillverkaren.

Ställ inte kylapparaten i närheten av öppen eld eller andra värmekällor (värmeelement, starkt solljus, gasspisar osv.).

Risk för överhettning! Kontrollera att det alltid finns minst 50 mm ventilationsutrymme på kylapparatens samtliga fyra sidor. Kontrollera att det inte finns några föremål i ventilationsutrymmet som skulle kunna hindra luftflödet till kylkomponenterna. Placera inte kylapparaten i stängda fack eller utrymmen utan luftflöde eller med bara minimalt luftflöde.

Se till att ventilationsspringorna inte täcks över.

Fyll inte innerfacket med vätskor eller is.

Doppa aldrig ned apparaten i vatten.

Skydda apparaten och kablarna mot hetta och fukt.

Vid användning i lastbil: Töm kylboxen och stäng av apparaten (se kapitel ”Stänga av kyl- boxen” på sidan 118) innan hytten tippas. 3 Leveransomfång Mängd Beteckning 1 Kylbox med utdragslåda 4 Fästvinkel 1 Bruksanvisning CD20-30-IO-16s.book Seite 114 Montag, 18. Mai 2020 2:25 14SV CD20, CD30 Ändamålsenlig användning

4 Ändamålsenlig användning Kylboxarna med utdragslåda CD20 och CD30 är framtagna för mobil användning i lastbil, båt eller husvagn och är konstruerade för en lutning på maximalt 30° i kontinuerlig drift. Kyleffekten är optimal vid omgivningstemperaturer på mellan +16 °C och +32 °C samt vid en luftfuktighet på högst 90 %.

5 Teknisk beskrivning Kylboxarna kan kyla ner livsmedel till temperaturer mellan 0 °C till +15 °C (CD20) resp. –2 °C till +12 °C (CD30) och hålla livsmedlen kylda. Kylboxen är utrustad med en batterivakt som stänger av och sätter på kompressorn, och därmed skyddar batteriet och kompressorn från skador. Till- och frånkopplingspunkterna mätta vid kompressorns anslutningar finns angivna i kapitlet kapitel ”Tekniska data” på sidan 122.

5.1 Reglage, knappar

ANVISNING Kontakta tillverkaren innan kylboxen utsätts för extrema belastningar. AKTA! Hälsorisk!

Kontrollera om apparatens kyleffekt motsvarar kraven för de livsmedel eller mediciner du vill hålla kalla.

Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare. Nr på bild 3, sida 4 Förklaring1 Termostat CD20-30-IO-16s.book Seite 115 Montag, 18. Mai 2020 2:25 14SV Installation CD20, CD30

Observera följande anvisningar: ➤ Bestäm kabelarean passande till kabellängden, se bild 6 , sida 5. Teckenförklaring till bild 6, sida 5 Anslut kylboxen, om möjligt, direkt till polen på batteriet eller till en säkrad kon- takt med åtminstone 15 A (12 V); 7,5 A (24 V). ➤ Använd skruvfästena på apparatens sidor vid monteringen av kylboxen (se bild 4, sida 4 och bild 5, sida 4). AKTA! Hälsorisk Fastsätt apparaten enligt anvisningarna så att det inte uppstår risker till följd av instabilitet. OBSERVERA!

Säkerställ att plus-kabeln ansluts till pluspolen och minus-kabeln till minuspolen.

Se till att kylboxen monteras så att den uppvärmda luften från kom- pressorn kan vädras bort. ANVISNING

För att undvika spänningsförluster och effektförluster ska kabelns väg, om möjligt, vara kort och oavbruten. Undvik ytterligare brytare, kontakter och fördelningsdosor.

Kompressorn kan demonteras från kylapparaten och monteras på ett annat ställe på apparaten eller separat (bild 2, sida 3). Observera kylvätskeledningens längd på 1,5 m (CD20)/1,5 m (CD30). Koordinataxel Betydelse EnhetlKabellängd m Kabelarea mm² CD20-30-IO-16s.book Seite 116 Montag, 18. Mai 2020 2:25 14SV CD20, CD30 Drift

7.1 Tips för energibesparing

Välj en uppställningsplats med god ventilation som är skyddad mot direkt solljus.

Låt varm mat svalna innan den läggs in i kylapparaten.

Öppna inte kylapparaten oftare än nödvändigt.

Låt inte kylskåpsdörren stå öppen längre än nödvändigt.

Frosta av frysboxen så snart det bildas is i den.

Avlägsna med jämna mellanrum föroreningar från kondensorn (damm osv.).

7.2 Sätta på kylboxen

➤ Öppna kylboxens låda. ➤ Vrid reglaget på termostaten (se bild 3 1, sida 4) medurs för att sätta på kylboxen. ✓ Kylboxen startar och kyler kylfacket.

Reglaget på termostaten (se bild 3 1, sida 4) visar det valda temperaturområdet. ANVISNING Innan kylboxen tas i drift, ska den av hygieniska skäl torkas av in- och utvändigt med en fuktig trasa (se även kapitel ”Rengöring och underhåll” på sidan 118). ANVISNING Säkerställ att det bara finns föremål resp. varor i kylboxen som får kylas resp. värmas till den inställda temperaturen. Läge på reglagetTemp e ra t uro m rå d e (beroende på yttertemperatur)CD20 CD30MAX ca –2 °C i kylfacketMIN ca +12 °C i kylfacket CD20-30-IO-16s.book Seite 117 Montag, 18. Mai 2020 2:25 14SV Rengöring och underhåll CD20, CD30

➤ För att välja kyltemperatur: vrid reglaget på termostaten (se bild 3 1, sida 4) till önskat temperaturområde.

7.4 Stänga av kylboxen

➤ Öppna kylboxens låda. ➤ Vrid reglaget på termostaten (se bild 3 1, sida 4) till positionen ”0” för att stänga av kylboxen. ✓ Kylboxen är avstängd. ➤ Koppla bort anslutningskabeln från batteriet när kylboxen tas ur drift.

7. 5 A v f ro s tn i n g

Luftfuktigheten kan avsätta sig som frost i kylfacket på kylboxen, om så sker minskar kylförmågan. Frosta då av apparaten så snart som möjligt.

➤ Plocka ur kylvarorna och lagra dem vid behov i ett annat kylskåp, så att de förblir kalla. ➤ Stäng av kylboxen (se kapitel ”Stänga av kylboxen” på sidan 118) och låt lådan vara öppen. ➤ Torka upp smältvattnet eller töm uppsamlingskärlet (om tillgängligt). 8Rengöring och underhåll

ANVISNING När du inte ska använda kylboxen under en längre tid, rengör den och låt lådan stå lite öppen. På så sätt förhindras dålig lukt. OBSERVERA! Avlägsna aldrig isbeläggningar med hårda eller spetsiga verktyg, då de kan skada plasten eller förångaren. OBSERVERA! Risk för sakskador!

Rengör aldrig kylapparaten under rinnande vatten eller i diskvatten.

Använd inga skarpa rengöringsmedel eller hårda föremål vid rengöring, det kan skada kylapparaten. CD20-30-IO-16s.book Seite 118 Montag, 18. Mai 2020 2:25 14SV CD20, CD30 Garanti

➤ Rengör apparaten då och då in- och utvändigt med en fuktig trasa. ➤ Kontrollera att luftnings-/ventilationsöppningarna är rena från damm och annat smuts så att värmen i vid användning kan avledas ordentligt så att produkten inte skadas. 9 Garanti Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (se dometic.com/dealer) eller återförsäljaren. Vid reparations- resp. garantiärenden ska följande skickas med:

en kopia på fakturan med inköpsdatum,

en reklamationsbeskrivning/felbeskrivning. 10 Avfallshantering ➤ Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren. 11 Åtgärdande av störningar

Kompressorn kör inte VARNING! Reperationer på denna apparat får endast genomföras av härför utbildade fackmän. Icke fackmässiga reparationer kan leda till att allvarliga faror uppstår. Kännetecken Möjlig orsak Lösning

0 Volt Avbrott, anslutningskabeln batteri – elektronikAnordna anslutningenHuvudbrytare defekt (i förekom-mande fall)Byt huvudbrytareExtra säkring utlöst (om sådan finns) Byt ut säkringen

Batterispänningen är för låg Ladda batteriet CD20-30-IO-16s.book Seite 119 Montag, 18. Mai 2020 2:25 14SV Åtgärdande av störningar CD20, CD30

Temperaturen är för låg när termostaten står i läget ”MIN” Vid startförsök:

Lös kabelanslutning Dålig kontakt (korrosion) Anordna anslutningen Batterikapaciteten är för dålig Byt batteri För liten kabelarea Byt kabel (bild 6, sida 5) Vid startförsök:

Omgivningstemperaturen är för hög – Otillräcklig luftning/ventilation Flytta kylskåpet Kondensorn nedsmutsad Rengör kondensorn Elektriskt avbrott i kompressorn mellan stiften Kompressorn defekt Reperationer får endast utföras av auktoriserad kundservice.

Spänning mellan elektronikens plus- och minusklämma

Tillkopplingsspänning anslutningsklämma elektronik (se kapitel ”Teknisk beskrivning” på sidan 115)

Frånkopplingsspänning anslutningsklämma elektronik (se kapitel ”Teknisk beskrivning” på sidan 115) Kännetecken Möjlig orsak Lösning Kompressorn kör oavbrutet Teromstat-sensorn har ingen kontakt med förångaren Sätt fast sensorn Kortslutning i termostatledningen Byt ut termostaten Termostaten defekt Kompressorn kör länge I frysfacket fryses en större mängd in Kännetecken Möjlig orsak Lösning CD20-30-IO-16s.book Seite 120 Montag, 18. Mai 2020 2:25 14SV CD20, CD30 Åtgärdande av störningar

Kylförmågan försämrad, innertemperaturen stiger Ovanliga ljud Radio- eller TV-störningar i fordonet Kännetecken Möjlig orsak Lösning Kompressorn kör länge/oavbrutet Förångaren nedisad Frosta av förångaren Kylfackets isolering otillräcklig (fuktig/våt) Iordningsställ eller byt ut tätningen på utdragslådan Omgivningstemperaturen är för hög Otillräcklig luftning Tillgodose en tillräcklig luftning Kondensorn nedsmutsad Rengör kondensorn Fläkt defekt (om sådan finns) Byt ut fläkten Kompressorn kör sällan Batterikapaciteten är uttömd Ladda batteriet Kännetecken Möjlig orsak Lösning Högt brummande En konstruktionsdel på kylkretsloppet kan inte svänga fritt (stöter mot väggen) Böj ut delen försiktigt Främmande föremål mellan kyl- maskinen och väggen Tag bort föremålet Oljud från fläkten – Kännetecken Möjlig orsak Lösning Mottagningsstörningar medans kompressorn kör Kylboxens elektriska anslutning är inte kopplad direkt till batteriet Anslut, om det är möjligt, kylboxen direkt till polerna på batteriet CD20-30-IO-16s.book Seite 121 Montag, 18. Mai 2020 2:25 14SV Tekniska data CD20, CD30

12 Tekniska data Kylkretsen innehåller R 134a.Innehåller fluorerade växthusgaserHermetiskt sluten utrustningCD20 CD30 Anslutningsspänning: 12 Vg/24 Vg Frånkopplingsspänning: 10,4 V vid 12 Vg22,8 V vid 24 VgTillkopplingsspänning: 11,7 V vid 12 Vg24,2 V vid 24 Vg Nominell ström: 12 Vg: 3 A 24 Vg: 1,5 AKyleffekt: –2 °C till +12 °CNyttovolym: 20 l 30 lKlimatklass: NOmgivningstemperatur: +16 °C till +32 °CLuftfuktighet: max. 90 %Konstant krängning: max. 30° Mängd kylvätska: 35 g 42 g Motsvarande CO : 0,050 t 0,060 tGlobal uppvärmnings-potential (GWP):

Mått: bild 1, sida 3 Vikt: 16,1 kg 18 kg Provning/certifikat:
