NÁVOD K OBSLUZE CoolMatic CD 20 DOMETIC

2Bezpečnostné pokyny

Ak je napájací kábel tohto chladiaceho zariadenia poškodený, musí sa vymeniť, aby sa zabránilo bezpečnostným rizikám.

Nikdy nevyt’ahujte zástrčku zo zásuvky za pripojovací kábel. CD20-30-IO-16s.book Seite 175 Montag, 18. Mai 2020 2:25 14SK Rozsah dodávky CD20, CD30

Teplé jedlá nechajte najprv ochladit’, pokým ich budete v zariadení udržiavat’ studené.

• Před uvedením do provozu si pečlivě přečtěte tento návod k obsluze a uschovejte jej. V případě dalšího prodeje ledničky předejte návod novému uživateli. Výrobce neručí za škody, které vzniknou nesprávným použitím nebo nesprávnou obsluhou. Obsah 1 Vysvětlení symbolů p. 186
• 2 Bezpečnostní pokyny p. 187
• 3 Rozsah dodávky p. 190
• 4 Použití v souladu se stanoveným účelem p. 190
• 5 Technický popis p. 190
• 6 Zabudování chladicího boxu p. 191
• 7 Obsluha chladicího boxu p. 192
• 8 Čištění a údržba p. 194
• 9 Záruka p. 194
• 10 Likvidace p. 194
• 11 Odstraňování poruch p. 195
• 12 Technické údaje 1 Vysvětlení symbolů p. 197

NEBEZPEČÍ! Bezpečnostní upozornění na nebezpečnou situaci, která vede k úmrtí nebo těžkému poranění osob, pokud se jí nevyhnete. VÝSTRAHA! Bezpečnostní upozornění na nebezpečnou situaci, která může vést k úmrtí nebo těžkému poranění osob, pokud se jí nevyhnete. CD20-30-IO-16s.book Seite 186 Montag, 18. Mai 2020 2:25 14CS CD20, CD30 Bezpečnostní pokyny

2 Bezpečnostní pokyny

VÝSTRAHA! Nedodržení těchto varování by mohlo mít za následek smrt nebo vážné zranění. Ohrožení života elektrickým proudem

V případě, že je přístroj viditelně poškozen, nesmíte jej používat.

Pokud je přívodní kabel přístroje poškozen, musíte jej nechat vyměnit výrobcem, jeho servisním centrem nebo jinou kvalifikovanou osobou tak, aby nemohlo dojít k jakémukoliv ohrožení.

Pokud je přívodní kabel tohoto chladicího přístroje poškozen, musí být vyměněn, aby nevzniklo nebezpečí.

Opravy tohoto přístroje smí provádět pouze odborníci. Nesprávně provedené opravy mohou způsobit značné škody. Nebezpečí požáru

Při umístění přístroje nesmí být zachycen nebo poškozen přívodní kabel.

Za přístrojem neumisťujte vícenásobné přenosné zásuvky nebo přenosné napájecí zdroje. Nebezpečí ohrožení zdraví

Tento přístroj mohou používat děti od 8 let a osoby se sníženými fyzic- kými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, pokud jsou pod dohle- dem nebo obdržely pokyny týkající se používání přístroje bezpečným způsobem a porozuměly souvisejícím nebezpečím.

Děti si s přístrojem nesmí hrát. UPOZORNĚNÍ! Bezpečnostní upozornění na nebezpečnou situaci, která může vést k lehkému nebo středně těžkému poranění osob, pokud se jí nevyhnete. POZOR! Upozornění na situaci, která může vést k poškození majetku, pokud se jí nevyhnete. POZNÁMKA Doplňující informace týkající se obsluhy výrobku. CD20-30-IO-16s.book Seite 187 Montag, 18. Mai 2020 2:25 14CS Bezpečnostní pokyny CD20, CD30

Čištění a uživatelem prováděnou údržbu nesmějí provádět děti bez dozoru.

Děti ve věku 3 až 8 let smí chladicí přístroj nakládat a vykládat. Nebezpečí výbuchu

Neskladujte v přístroji výbušné látky, jako např. spreje shořlavýmhnacím plynem.

UPOZORNĚNÍ! Nedodržení těchto upozornění by mohlo mít za následek lehké nebo střední zranění. Ohrožení života elektrickým proudem

Před uvedením do provozu zkontrolujte, zda jsou přívodní kabel a zástrčka suché.

Přístroj odpojte od sítě: – Před každým čištěním a údržbou –Po každém použití Nebezpečí ohrožení zdraví

Zkontrolujte, zda chladicí výkon přístroje odpovídá požadavkům potravin nebo léčiv, které chcete skladovat.

Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.

Otevření chladicího přístroje na delší dobu může způsobit značné zvýšení teploty v přihrádkách přístroje.

Pravidelně čistěte povrchy, které se mohou dostat do kontaktu spotravinami apřístupnými odtokovými systémy.

Syrové maso a ryby skladujte ve vhodných nádobách v přístroji tak, aby se nedostaly do styku s jinými potravinami nebo neodkapávaly na jiné potraviny.

Pokud je přístroj delší dobu nečinný: – Vypněte přístroj. – Odmrazte přístroj. – Vyčistěte a osušte přístroj. – Dvířka udržujte otevřená, aby se zabránilo tvorbě plísně uvnitř přístroje.

POZOR! Nebezpečí poškození

Porovnejte údaj o napětí na typovém štítku se stávajícím zdrojem napájení.

Připojujte přístroj přívodním kabelem stejnosměrného napájení pouze k palubní zásuvce se stejnosměrným proudem ve vozidle. CD20-30-IO-16s.book Seite 188 Montag, 18. Mai 2020 2:25 14CS CD20, CD30 Bezpečnostní pokyny

Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel.

Odpojte chladničku a jiné spotřebiče od baterie dříve, než je připojíte k rychlonabíječce.

Po vypnutí motoru přerušte spojení nebo vypněte chladničku. V opačném případě může dojít k vybití baterie.

Chladnička není vhodná k přepravě leptavých látek nebo látek obsahujících rozpouštědla.

V izolaci této ledničky je hořlavý cyklopentan. Plyny v izolačním materiálu vyžadují speciální metodu likvidace. Po ukončení životnosti ledničku odevzdejte k řádné likvidaci.

Nepoužívejte uvnitř chladničky žádné elektrické přístroje, pouze pokud jsou k tomu takové přístroje doporučeny výrobcem.

Neinstalujte přístroj v blízkosti otevřeného ohně nebo jiných tepelných zdrojů (topení, přímé sluneční záření, plynová kamna apod.).

Nebezpečí přehřátí! Zajistěte, aby bylo vždy kolem chladicího zařízení ze všech čtyř stran alespoň 50 mm volného místa k větrání. Větrací prostor udržujte volný bez jakýchkoli předmětů, které by mohly překážet proudu vzduchu a zabránit tak chlazení součástí zařízení. Chladicí zařízení neumísťujte do uzavřených schránek nebo prostor, kde nemůže proudit vzduch.

Pamatujte, že nesmějí být zakryty větrací otvory.

Do vnitřní nádoby nelijte žádné kapaliny ani do ní nedávejte led.

Nikdy neponořujte přístroj do vody.

Chraňte přístroje a kabely před horkem a vlhkem.

Pro provoz v nákladním vozidle: Před sklopením kabiny řidiče vyprázdněte obsah chladicího boxu a chladicí box vypněte (viz kap. „Vypnutí chladicího boxu“ na stranì 193). CD20-30-IO-16s.book Seite 189 Montag, 18. Mai 2020 2:25 14CS Rozsah dodávky CD20, CD30

3 Rozsah dodávky 4 Použití v souladu se stanoveným účelem Zasouvací chladicí boxy CD20 a CD30 jsou určeny k mobilnímu použití v nákladních automobilech, na lodích nebo v karavanech a jsou konstruovány k trvalému náklonu maximálně 30°. Optimální chladicí výkon je zajištěn za okolních teplot +16 °C až +32 °C a za vlhkosti vzduchu maximálně 90 %.

5Technický popis Chladničky mohou chladit výrobky v rozsahu teplot od 0 °C do +15 °C (CD20) nebo od –2 °C do +12 °C (CD30), nebo je udržovat chladné. Chladicí box je vybaven snímačem baterie, který vypíná a opět zapíná kompresor a tím chrání baterii a kompresor před poškozením. Body zapnutí a vypnutí měřené na přívodních svorkách kompresoru jsou uvedeny v kap. „Technické údaje“ na stranì 197. Množství Název1 Chladicí box v provedení zasouvací přihrádky4 Upevňovací úhelník1 Návod k instalaci a použití POZNÁMKA Dříve než chladničku vystavíte extrémnímu namáhání, měli byste kontaktovat výrobce. UPOZORNĚNÍ! Nebezpečí ohrožení zdraví!

Zkontrolujte, zda chladicí výkon přístroje odpovídá požadavkům potravin nebo léčiv, které chcete skladovat.

Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách. CD20-30-IO-16s.book Seite 190 Montag, 18. Mai 2020 2:25 14CS CD20, CD30 Zabudování chladicího boxu

6 Zabudování chladicího boxu

Dodržujte následující pokyny: ➤ Stanovte potřebný průřez kabelu v závislosti na délce kabelu podle obr. 6, strana 5. Legenda k obr. 6, strana 5 Chladničku připojte pokud možno přímo k pólům baterie nebo zdířce s jištěním na minimálně 15 A (12 V)/7,5 A (24 V). Č. na obr. 3, strana 4 Vysvětlení1 Termostat UPOZORNĚNÍ! Nebezpečí ohrožení zdraví Aby se zabránilo nebezpečí v důsledku nestability přístroje, je nutné jej upevnit v souladu s pokyny. POZOR!

Dbejte na to, aby byl plusový kabel připojen ke kladnému pólu a minusový kabel k zápornému pólu.

Při výběru místa instalace se ujistěte, že lze vzduch ohřívaný kondenzátorem dobře odtahovat. POZNÁMKA

Z důvodu zabránění ztrát napětí a výkonu používejte co nejkratší nepřerušovaný kabel. Ze stejného důvodu nepoužívejte další spínače, zástrčky nebo zásuvkové rozbočky.

Kompresor lze z chladničky demontovat a namontovat na jiné místo na chladničce nebo samostatně (obr. 2, strana 3). Dodržujte délku potrubí chladicího média 1,5 m (CD20)/1,5 m (CD30). Souřadnicová osa Význam JednotkalDélka kabelu m Průřez kabelu mm² CD20-30-IO-16s.book Seite 191 Montag, 18. Mai 2020 2:25 14CS Obsluha chladicího boxu CD20, CD30

➤ K pevnému přišroubování chladničky na místě instalace použijte body k našroubování umístěné po stranách přístroje (obr. 4, strana 4 a obr. 5, strana 4). 7 Obsluha chladicího boxu

7.1 Tipy k úspoře energie

K používání vyberte dobře větrané místo chráněné před slunečním zářením.

Teplé pokrmy nechejte před uložením do chladničky vychladnout.

Neotevírejte chladničku častěji, než je nezbytně nutné.

Nenechávejte chladničku otevřenou déle, než je nezbytně nutné.

Odmrazte chladničku, jakmile se vytvoří vrstva ledu.

Zabraňte vzniku zbytečně nízkých vnitřních teplot!

Z kondenzátoru odstraňujte v pravidelných intervalech nečistoty (prach atd.).

7.2 Zapnutí chladicího boxu

➤ Otevřete přihrádku chladicího boxu. ➤ Chladicí box se zapíná otáčením knoflíku termostatu (obr. 3 1, strana 4) ve směru hodinových ručiček. ✓ Chladicí box zahájí chlazení vnitřního prostoru.

POZNÁMKA Dříve než uvedete novou chladničku do provozu, měli byste ji z hygienických důvodů očistit vlhkou utěrkou jak zevnitř, tak zvenčí (viz též kap. „Čištění a údržba“ na stranì 194). POZNÁMKA Pamatujte, že v chladicím boxu musejí být pouze výrobky nebo před- měty, které je dovoleno zchladit nebo ohřát na nastavenou teplotu. CD20-30-IO-16s.book Seite 192 Montag, 18. Mai 2020 2:25 14CS CD20, CD30 Obsluha chladicího boxu

7.3 Nastavení teploty

Spínací tlačítko na termostatu (obr. 3 1, strana 4) zobrazuje zvolené teplotní rozmezí. ➤ Pokud si přejete nastavit teplotu chlazení, stiskněte spínací tlačítko na termostatu (obr. 3 1, strana 4) a podržte je, dokud nedosáhnete nastaveného teplotního rozsahu.

7.4 Vypnutí chladicího boxu

➤ Otevřete přihrádku chladicího boxu. ➤ Chladicí box se vypíná otočením knoflíku termostatu (obr. 3 1, strana 4) do polohy „0“. ✓ Chladicí box je vypnutý. ➤ Po vypnutí chladicího boxu odpojte přívodní kabel od baterie.

7.5 Rozmrazování chladicího boxu

Vzdušná vlhkost se může srážet uvnitř chladničky formou jinovatky, která snižuje chladicí výkon. Přístroj proto včas odmrazte.

➤ Obsah chladničky vyjměte uložte případně do jiné lednice, aby zůstal v chladu. ➤ Chladničku vypněte (viz kap. „Vypnutí chladicího boxu“ na stranì 193) a přihrádku nechejte otevřenou. Poloha spínacího tlačítka Teplotní rozmezí (v závislosti na okolní teplotě) CD20 CD30 MAX cca –2 °C uvnitř MIN cca +12 °C uvnitř POZNÁMKA Pokud se chladnička odstaví na delší dobu, vyčistěte ji a přihrádku nechejte mírně pootevřenou. Tímto způsobem se zabrání tvorbě nepří- jemných zápachů. POZOR! Vrstvu ledu nikdy neodstraňujte tvrdými nebo špičatými nástroji, kterými by se plast nebo výparník mohl poškodit. CD20-30-IO-16s.book Seite 193 Montag, 18. Mai 2020 2:25 14CS Čištění a údržba CD20, CD30

➤ Vytřete vodu nebo vylijte obsah sběrné misky (pokud je jí přístroj vybaven). 8 Čištění a údržba

➤ Příležitostně očistěte přístroj zevnitř a zvenčí vlhkým hadrem. ➤ Zajistěte, aby nebyly větrací a odvzdušňovací otvory přístroje zaprášené a znečištěné. Tím může být teplo vznikající za provozu odváděno a nedojde k poškození přístroje. 9Záruka Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (viz dometic.com/dealer) nebo do specializovanému prodejci. K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:

Kopii účtenky s datem zakoupení,

Uvedení důvodu reklamace nebo popis vady. 10 Likvidace ➤ Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu. POZOR! Nebezpečí poškození!

Nikdy neumývejte chladničku pod tekoucí vodou nebo ve ve vodě s prostředkem na mytí nádobí.

Nepoužívejte k čištění ostré čisticí prostředk nebo tvrdé předměty, může dojít k poškození chladničky. CD20-30-IO-16s.book Seite 194 Montag, 18. Mai 2020 2:25 14CS CD20, CD30 Odstraňování poruch

11 Odstraňování poruch

Kompresor neběží VÝSTRAHA! Opravy tohoto výrobku smějí provádět pouze odborníci. Nesprávně provedené opravy mohou být zdrojem značných rizik. Porucha Možná příčina Řešení

= 0 V Přerušení přívodního vodiče baterie –elektronikaObnovte spojeníZávada hlavního vypínače (pokud je jím zařízení vybaveno)Vyměňte hlavní vypínačSpálení přídavné pojistky vodiče (pokud je instalována)Vyměňte pojistky vodiče

ZAP Napětí baterie je příliš nízké Nabijte bateriiPokus o spuštění při hodnotě U

VYP Uvolněné spojení kabeluŠpatný kontakt (koroze)Obnovte spojeníPříliš nízká kapacita baterie Výměna baterie Příliš malý průřez vodiče Vyměňte kabel (obr. 6, strana 5)Pokus o spuštění při hodnotě U

ZAP Příliš vysoká okolní teplota –Nedostatečný přívod a odvod vzduchuZměňte umístění ledničkyZnečištěný kondenzátor Vyčistěte kondenzátorPřerušení elektřiny v kompresoru mezi kolíkyVadný kompresor Opravu smí provést pouze schválená provo-zovna zákaznického cen- tra.

Napětí mezi kladnou a zápornou svorkou elektroniky

ZAP Napětí k zapnutí připojovací svorky elektroniky(viz kap. „Technický popis“ na stranì 190)

VYP Napětí k vypnutí připojovací svorky elektroniky(viz kap. „Technický popis“ na stranì 190) CD20-30-IO-16s.book Seite 195 Montag, 18. Mai 2020 2:25 14CS Odstraňování poruch CD20, CD30

Vnitřní teplota příliš nízká v poloze termostatu „MIN“ Chladicí výkon klesá, vnitřní teplota stoupá Nezvyklé zvuky Porucha Možná příčina Řešení Kompresor trvale pra- cuje Čidlo termostatu není v kontaktu s výparníkem Upevněte čidlo Zkrat ve vodiči termostatu Vyměňte termostat Termostat je vadný Kompresor běží dlouho V mrazicím boxu je přílišná námraza – Porucha Možná příčina Řešení Kompresor běží dlouho/trvale Námraza na výparníku Odmrazte výparník Nedostatečná izolace chladicího prostoru (vlhko/mokro) Seřiďte/vyměňte těsnění přihrádky Příliš vysoká okolní teplota – Nedostatečný přívod a odvod vzduchu Změňte umístění ledničky Znečištěný kondenzátor Vyčistěte kondenzátor Vadný ventilátor Vyměňte ventilátor Kompresor běží jen občas Vybitá baterie Nabijte baterii Porucha Možná příčina Řešení Hlasité bručivé zvuky Součást chladicího okruhu nemůže volně vibrovat (je přitisknutá ke stěně) Opatrně vyhněte součást Cizí těleso mezi chladicím agregá- tem a stěnou Odstraňte cizí těleso Hluk ventilátoru – CD20-30-IO-16s.book Seite 196 Montag, 18. Mai 2020 2:25 14CS CD20, CD30 Technické údaje

Rádiové nebo televizní rušení ve vozidle 12 Technické údaje Porucha Možná příčina Řešení Poruchy příjmu za chodu kompresoru Přípojka elektroniky chladničky není připojena svorkou přímo k baterii Chladničku pokud možno připojte přímo k pólům baterie. CD20 CD30 Napájení: 12 Vg / 24 Vg Vypínací napětí: 10,4 V pro 12 Vg 22,8 V pro 24 Vg Spínací napětí: 11,7 V pro 12 Vg 24,2 V pro 24 Vg Jmenovitý proud: 12 Vg: 3 A 24 Vg: 1,5 A Chladicí výkon: –2 °C až +12 °C Užitečný obsah: 20 l 30 l Klimatická třída N Okolní teplota: +16 °C až +32 °C Vlhkost vzduchu: max. 90 % Trvalý náklon: max. 30° Množství chladicího prostředku: 35 g 42 g Ekvivalent CO

: 0,050 t 0,060 t Potenciál skleníkových plynů (GWP):

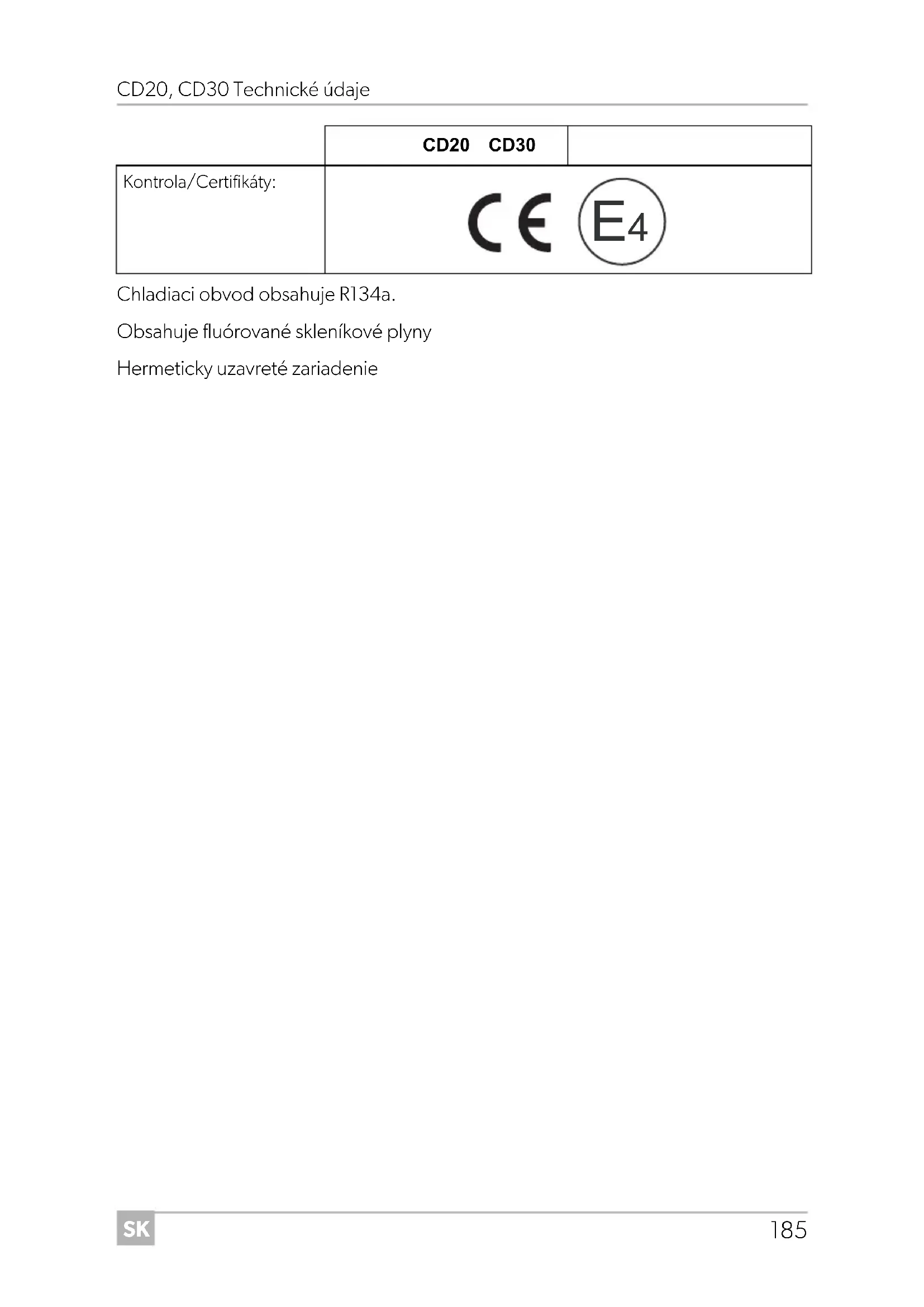

Chladicí okruh obsahuje médium R134a. Obsahuje fluorované skleníkové plyny Hermeticky uzavřeným zařízením Kontrola/certifikáty: CD20 CD30
