MANUAL DE UTILIZADOR CoolMatic CD 20 DOMETIC

7. 5 D é g i vra g e

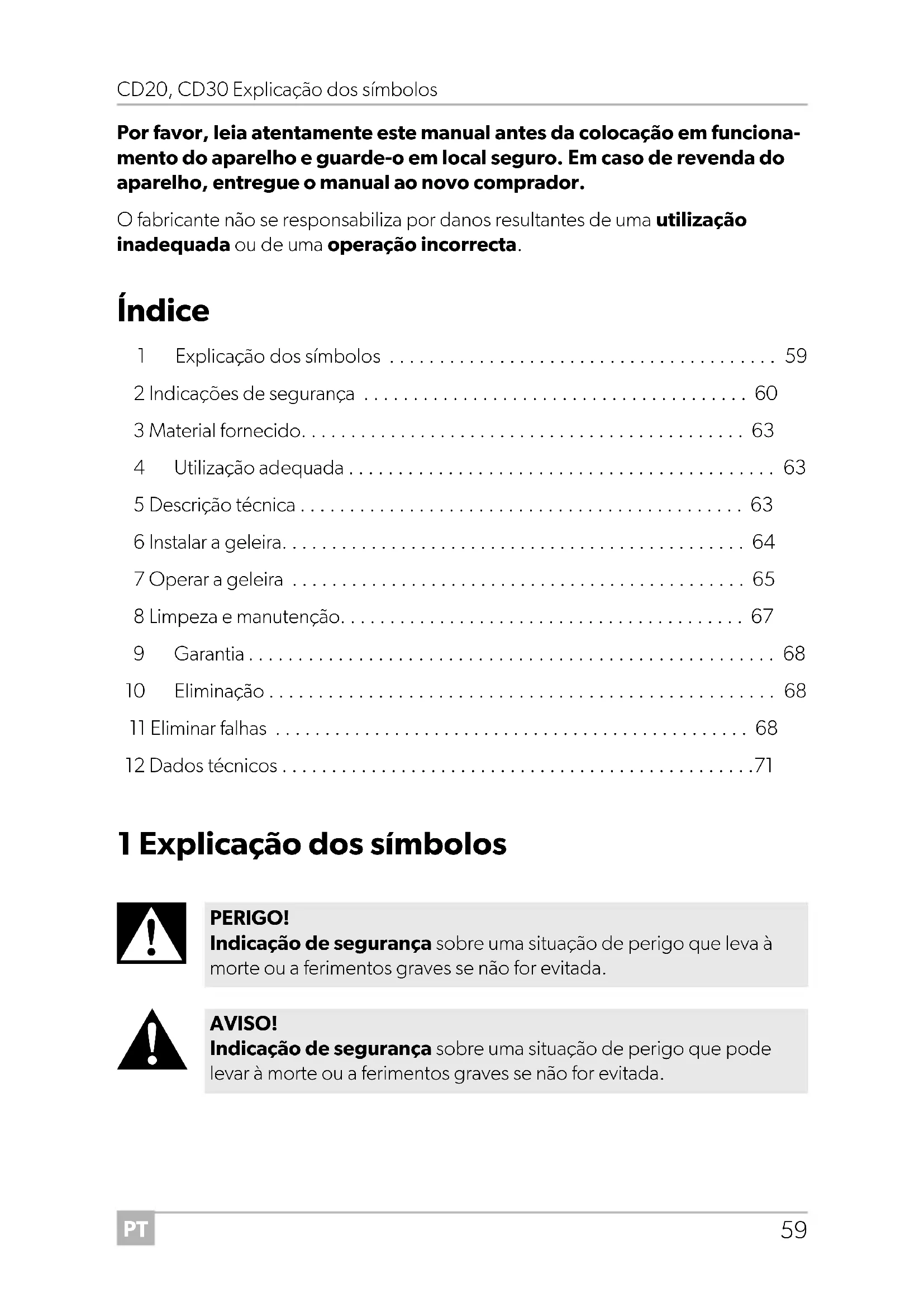

PERIGO! Indicação de segurança sobre uma situação de perigo que leva à morte ou a ferimentos graves se não for evitada. AVISO! Indicação de segurança sobre uma situação de perigo que pode levar à morte ou a ferimentos graves se não for evitada. CD20-30-IO-16s.book Seite 59 Montag, 18. Mai 2020 2:25 14PT Indicações de segurança CD20, CD30

2 Indicações de segurança

AVISO! O incumprimento destes avisos poderá resultar em morte ou ferimentos graves. Perigo de morte devido a choque elétrico

Quando o aparelho apresentar danos visíveis, ele não deve ser colocado em funcionamento.

Quando o cabo de conexão for danificado, o mesmo tem de ser substituído pelo fabricante, pela sua assistência técnica ou por uma pessoa com qualificações equivalentes para evitar perigos.

Se o cabo de alimentação deste aparelho de refrigeração estiver danificado, ele terá de ser substituído para evitar perigos.

As reparações neste aparelho apenas devem ser realizadas por técnicos especializados. As reparações inadequadas podem provocar perigos substanciais. Perigo de incêndio

Ao colocar o aparelho, certifique-se de que o cabo de alimentação não fica preso nem é danificado.

Não coloque tomadas múltiplas ou fontes de alimentação portáteis na parte de trás do aparelho. Risco para a saúde

Este aparelho pode ser utilizado por crianças a partir dos 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento se forem supervisionadas ou rece- berem instruções sobre a utilização do aparelho de forma segura e compreenderem os perigos implicados. PRECAUÇÃO! Indicação de segurança sobre uma situação de perigo que pode levar a ferimentos ligeiros ou moderados se não for evitada. NOTA! Indicação sobre uma situação que leva a danos materiais se não for evitada. OBSERVAÇÃO Informações complementares sobre a operação do produto. CD20-30-IO-16s.book Seite 60 Montag, 18. Mai 2020 2:25 14PT CD20, CD30 Indicações de segurança

As crianças não podem brincar com o aparelho.

A limpeza e a manutenção por parte do utilizador não podem ser efetuadas por crianças sem supervisão.

Crianças com idades entre os 3 e os 8 anos podem colocar e tirar itens de aparelhos frigoríficos. Perigo de explosão

Não guarde as substâncias com risco de explosão, como p.ex. latas de spray com gás carburante inflamável, no aparelho.

PRECAUÇÃO! O incumprimento destas advertências poderá resultar em ferimentos ligeiros ou moderados. Perigo de morte devido a choque elétrico

Antes da colocação em funcionamento, tenha atenção para que o cabo de conexão e a ficha estejam secos.

Separe o aparelho da rede – antes de cada limpeza e conservação – após cada utilização Risco para a saúde

Por favor, verifique se a capacidade de refrigeração do aparelho cumpre os requisitos dos géneros alimentares ou dos medicamentos que pretende refrigerar.

Os géneros alimentícios apenas podem ser armazenados nas embalagens originais ou recipientes adequados.

Abrir o aparelho de refrigeração durante longos períodos pode provocar um aumento significativo da temperatura nos comparti- mentos do aparelho.

Limpe regularmente as superfícies que entram em contacto com géneros alimentícios e os sistemas de drenagem acessíveis.

Armazene a carne crua e o peixe cru em recipientes adequados no aparelho, de modo que não escorram sobre ou entrem em contacto com outros géneros alimentícios.

Se o aparelho permanecer vazio durante um longo período de tempo: – Desligue o aparelho. – Descongele o aparelho. – Limpe e seque o aparelho. – Deixe a porta aberta para evitar a formação de bolor no aparelho. CD20-30-IO-16s.book Seite 61 Montag, 18. Mai 2020 2:25 14PT Indicações de segurança CD20, CD30

Compare a indicação da tensão na placa de características com a alimentação de energia existente.

Ligue o aparelho apenas com o cabo de ligação DC à tomada de bordo DC no veículo.

Nunca retire a ficha da tomada eléctrica puxando pelo cabo de conexão.

Desconecte a sua geleira e outros consumidores da bateria antes de conectar um carregador rápido.

Separe a ligação ou desligue a geleira se desligar o motor. Caso contrário, a bateria pode ficar descarregada.

A geleira não é adequada para o transporte de substâncias corrosivas ou substâncias com solventes.

Este aparelho contém ciclopentano inflamável no isolamento. Os gases no material de isolamento requerem um processo de eliminação especial. No final da sua vida útil, entregue o aparelho num ponto de eliminação apropriado.

Não utilize aparelhos eléctricos dentro da geleira, excepto se estes aparelhos tiverem sido recomendados pelo fabricante.

Não coloque o aparelho na proximidade de chamas abertas ou outras fontes de calor (aquecimento, radiação solar intensa, fogões a gás, etc.).

Perigo de sobreaquecimento! Certifique-se sempre de que existe um espaço mínimo de ventilação de 50 mm nos quatro lados do aparelho de refrigeração. Mantenha a área de ventilação livre de quaisquer objetos que possam obstruir o fluxo de ar para os componentes de refrigeração. Não coloque o aparelho de refrigeração em compartimentos fecha- dos ou em áreas sem circulação de ar ou com uma circulação de ar muito reduzida.

Tenha atenção para que as aberturas de ventilação não sejam cobertas.

Não verta líquidos ou gelo para dentro do recipiente interior.

Nunca mergulhe o aparelho em água.

Proteja o aparelho e os cabos do calor e da humidade.

3 Material fornecido 4Utilização adequada As geleiras com gaveta CD20 e CD30 são adequadas para utilização móvel em camiões, barcos ou caravanas e foram concebidas para uma inclinação constante de, no máximo, 30°. É assegurada uma potência de refrigeração ideal com temperaturas ambiente entre +16 °C e +32 °C, assim como uma humidade do ar máxima de 90 %.

5 Descrição técnica Estas geleiras têm capacidade para refrigerar e manter frios produtos num intervalo de temperatura entre 0 °C e +15 °C (CD20) ou –2 °C e +12 °C (CD30). A geleira está equipada com um monitorizador da bateria que desliga e liga novamente o compressor, protegendo assim a bateria e o compressor contra danos. Os pontos de ligação e desligamento, medidos nos terminais de conexão do compressor, são apresentados em capítulo “Dados técnicos” na página 71. Quant. Designação1 Geleira de gaveta4 Suporte de fixação1 Manual de instalação e de instruções OBSERVAÇÃO Antes de expor o aparelho de refrigeração a esforços extremos, deverá entrar em contato com o fabricante. PRECAUÇÃO! Risco para a saúde!

Por favor, verifique se a potência de refrigeração do aparelho cum- pre os requisitos dos géneros alimentícios ou dos medicamentos que pretende refrigerar.

Tome em consideração as seguintes indicações: ➤ Determine a secção transversal necessária do cabo dependendo do compri- mento do cabo de acordo com a fig. 6, página 5. Legenda da fig. 6, página 5 N.º na fig. 3, página 4 Explicação1 Termóstato PRECAUÇÃO! Risco para a saúde Para evitar riscos devido à instabilidade do aparelho, este tem de ser fixado de acordo com as instruções. NOTA!

Ao selecionar o local de instalação, garanta que o ar aquecido do condensador pode ser extraído adequadamente. OBSERVAÇÃO

Para evitar perdas de tensão e, assim, de potência, o cabo deve ser o mais curto possível e não deve ser interrompido. Evite por isso interruptores, fichas ou distribuidores adicionais.

É possível desmontar o compressor do aparelho de refrigeração e instalá-lo noutro local do aparelho ou em separado (fig. 2, página 3). Preste atenção ao comprimento do tubo de líquido de refrigeração de 1,5 m (CD20)/1,5 m (CD30). Eixo de coordenadas Significado Unidadel Comprimento do cabo m Corte transversal do cabo mm² CD20-30-IO-16s.book Seite 64 Montag, 18. Mai 2020 2:25 14PT CD20, CD30 Operar a geleira

Ligue a geleira o mais diretamente possível aos polos da bateria ou a uma tomada com proteção de pelo menos 15 A (12 V)/7,5 A (24 V). ➤ Para a fixação através de parafusos do aparelho de refrigeração no local de instalação, utilize os pontos de aparafusamento na lateral do aparelho (fig. 4, página 4 e fig. 5, página 4). 7Operar a geleira

7.1 Dicas para poupar energia

Escolha um local de utilização bem arejado e protegido de raios solares.

Primeiro, deixe as refeições quentes arrefecer antes de as manter frescas.

Não abra a geleira mais do que as vezes necessárias.

Não deixe a geleira aberta mais tempo do que o necessário.

Descongele o aparelho de refrigeração logo que se formar uma camada de gelo.

Evite uma temperatura interior desnecessariamente baixa!

➤ Abra a gaveta da geleira. ➤ Para ligar a geleira, rode o botão do termóstato (fig. 3 1, página 4) para a direita. ✓ A geleira inicia a refrigeração do interior.

OBSERVAÇÃO Por motivos de higiene, antes de colocar o novo aparelho de refrigeração em funcionamento, deve limpar o seu interior e exterior com um pano húmido (ver também capítulo “Limpeza e manutenção” na página 67). OBSERVAÇÃO Tenha atenção para que apenas se encontrem objetos ou produtos na geleira que possam ser refrigerados ou aquecidos para a temperatura selecionada. CD20-30-IO-16s.book Seite 65 Montag, 18. Mai 2020 2:25 14PT Operar a geleira CD20, CD30

O botão de comutação no termóstato (fig. 3 1, página 4) indica o intervalo de temperatura selecionado. ➤ Se pretender selecionar a temperatura de refrigeração, rode o botão de comutação no termóstato (fig. 3 1, página 4) até alcançar o intervalo de temperatura desejado.

➤ Abra a gaveta da geleira. ➤ Para desligar a geleira, rode o botão do termóstato (fig. 3 1, página 4) para a posição “0”. ✓ A geleira está desligada. ➤ Quando colocar a geleira fora de funcionamento, retire o cabo de conexão da bateria. Posição do botão de comu- tação Intervalo de temperatura (dependente da temperatura ambiente) CD20 CD30 MAX aprox. –2 °C no interior MIN aprox. +12 °C no interior OBSERVAÇÃO Se deixar o aparelho de refrigeração desligado durante muito tempo, limpe-o e deixe a gaveta ligeiramente aberta. Assim, impede o desen- volvimento de cheiros desagradáveis. CD20-30-IO-16s.book Seite 66 Montag, 18. Mai 2020 2:25 14PT CD20, CD30 Limpeza e manutenção

A humidade do ar pode formar gelo no interior do aparelho de refrigeração, o que reduz a capacidade de arrefecimento. Descongele, nesse caso, o aparelho atempadamente.

➤ Retire os produtos refrigerados e guarde-os num outro aparelho de refrigeração para que permaneçam frios. ➤ Desligue o aparelho de refrigeração (ver capítulo “Desligar a geleira” na página 66) e deixe a gaveta aberta. ➤ Limpe a água de condensação que se tenha formado ou esvazie a bandeja coletora (se existente). 8 Limpeza e manutenção

➤ De vez em quando, limpe o interior e o exterior do aparelho com um pano húmido. ➤ Certifique-se que as aberturas de ventilação e extracção de ar do aparelho estão livres de pó e sujidade para que, durante o funcionamento, o ar quente possa ser extraído e o aparelho não seja danificado. NOTA! Nunca remova a camada de gelo com ferramentas duras ou pontiagudas que possam danificar o plástico ou o vaporizador. NOTA! Perigo de danos!

Nunca limpe a geleira debaixo de água corrente nem dentro de água de lavar a loiça.

Não utilize produtos de limpeza abrasivos ou objectos duros para a limpeza, uma vez que podem danificar a geleira. CD20-30-IO-16s.book Seite 67 Montag, 18. Mai 2020 2:25 14PT Garantia CD20, CD30

9 Garantia É válido o prazo de garantia legal. Se o produto estiver com defeito, por favor, dirija-se à representação do fabricante no seu país (ver dometic.com/dealer) ou ao seu revendedor. Para fins de reparação ou de garantia, terá de enviar os seguintes documentos em conjunto:

uma cópia da factura com a data de aquisição,

um motivo de reclamação ou uma descrição da falha. 10 Eliminação ➤ Sempre que possível, coloque o material de embalagem no respectivo contentor de reciclagem.

Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis. 11 Eliminar falhas

O compressor não funciona AVISO! As reparações neste aparelho apenas devem ser realizadas por técnicos especializados. As reparações inadequadas podem levar a perigos gra- ves. Falha Possível causa Solução

= 0 V Interrupção no cabo de ligação bateria – sistema eletrónicoEstabelecer a ligaçãoInterruptor principal com avaria (caso exista)Substituir o interruptor principalFusíveis adicionais queimados (caso exista)Substituir os fusíveis de linha

Lig Tensão da bateria muito baixa Carregue a bateria CD20-30-IO-16s.book Seite 68 Montag, 18. Mai 2020 2:25 14PT CD20, CD30 Eliminar falhas

Temperatura interior muito baixa na posição “MIN” do termóstato Tentativa de arranque com U

Deslig Ligação de cabos solta Mau contacto (corrosão) Estabelecer a ligação Capacidade da bateria muito baixa Substituir a bateria Corte transversal do cabo muito baixo Substituir o cabo (fig. 6, página 5) Tentativa de arranque com U

Lig Temperatura ambiente muito elevada – Ventilação e exaustão de ar insuficien- tes Mudar o lugar de instala- ção do frigorífico O condensador está sujo Limpar o condensador Interrupção elétrica no compressor entre os pinos O compressor está com defeito Isto pode apenas ser reparado por uma unidade de assistência ao cliente autorizada.

Tensão entre os bornes positivo e negativo do sistema eletrónico

Lig Tensão de ligação do borne de ligação do sistema eletrónico (ver capítulo “Descrição técnica” na página 63)

Deslig Tensão de desligamento do borne de ligação do sistema eletrónico (ver capítulo “Descrição técnica” na página 63) Falha Possível causa Solução O compressor está sem- pre a funcionar O sensor do termóstato não está em contacto com o vaporizador Fixar o sensor Curto-circuito no condutor do ter- móstato Substituir o termóstato O termóstato está avariado O compressor está a funcionar há muito tempo No congelador foi colocada uma quantidade excessiva a congelar

Falha Possível causa Solução CD20-30-IO-16s.book Seite 69 Montag, 18. Mai 2020 2:25 14PT Eliminar falhas CD20, CD30

A capacidade de refrigeração diminui, a temperatura interior sobe Ruídos não habituais Interferências no rádio ou na televisão do veículo Falha Possível causa Solução O compressor está a funcionar há muito tempo/permanente- mente Vaporizador congelado Descongelar vaporizador Isolamento do espaço de refrigera- ção insuficiente.(húmido/molhado) Reajustar/substituir a vedação da gaveta Temperatura ambiente muito elevada – Ventilação e exaustão de ar insuficien- tes Mudar o lugar de instala- ção do frigorífico O condensador está sujo Limpar o condensador O ventilador está avariado Substituir o ventilador O compressor funciona raramente A capacidade da bateria está esgo- tada Carregue a bateria Falha Possível causa Solução Ruído elevado O componente do circuito de refrige- ração não balança (está preso ao pai- nel) Virar o componente com cuidado Objeto estranho entalado entre a máquina de refrigeração e a parede Retirar o objeto estranho Ruído do ventilador – Falha Possível causa Solução Interferências na receção durante o funcionamento do compressor A ligação eletrónica do aparelho de refrigeração não está conectada diretamente à bateria Ligue a geleira o mais diretamente possível aos polos da bateria. CD20-30-IO-16s.book Seite 70 Montag, 18. Mai 2020 2:25 14PT CD20, CD30 Dados técnicos

12 Dados técnicos O circuito de refrigeração contém R134a.Contém gases fluorados com efeito de estufaEquipamento hermeticamente fechadoCD20 CD30 Tensão de conexão: 12 Vg/24 Vg Tensão de desconexão: 10,4 V em 12 Vg22,8 V em 24 VgTensão de ligação: 11,7 V em 12 Vg24,2 V em 24 Vg Corrente nominal: 12 Vg: 3 A 24 Vg: 1,5 APotência de refrigeração: –2 °C a +12 °CVolume útil: 20 l 30 lClasse climática: NTemperatura ambiente: +16 °C a +32 °CHumidade do ar: máx. 90 %Inclinação constante: máx. 30°Quantidade do agente de refrigeração:35 g 42 gEquivalente a CO : 0,050 t 0,060 tPotencial de aquecimento global (GWP):

Dimensões: fig. 1, página 3 Peso: 16,1 kg 18 kg Verificação/Certificados:
