BRUGSANVISNING PerfectView RVS 580 AHD DOMETIC

FORSIGTIG! Sikkerhedshenvisning: Manglende overholdelse kan medføre kvæstelser. VIGTIGT! Manglende overholdelse kan medføre materielle skader og begrænse produktets funktion. BEMÆRK Supplerende informationer om betjening af produktet. M55L-M75L-IO-16s.book Seite 101 Mittwoch, 20. Dezember 2017 12:32 12Sikkerheds- og installationshenvisninger PerfectView M55L, M75L

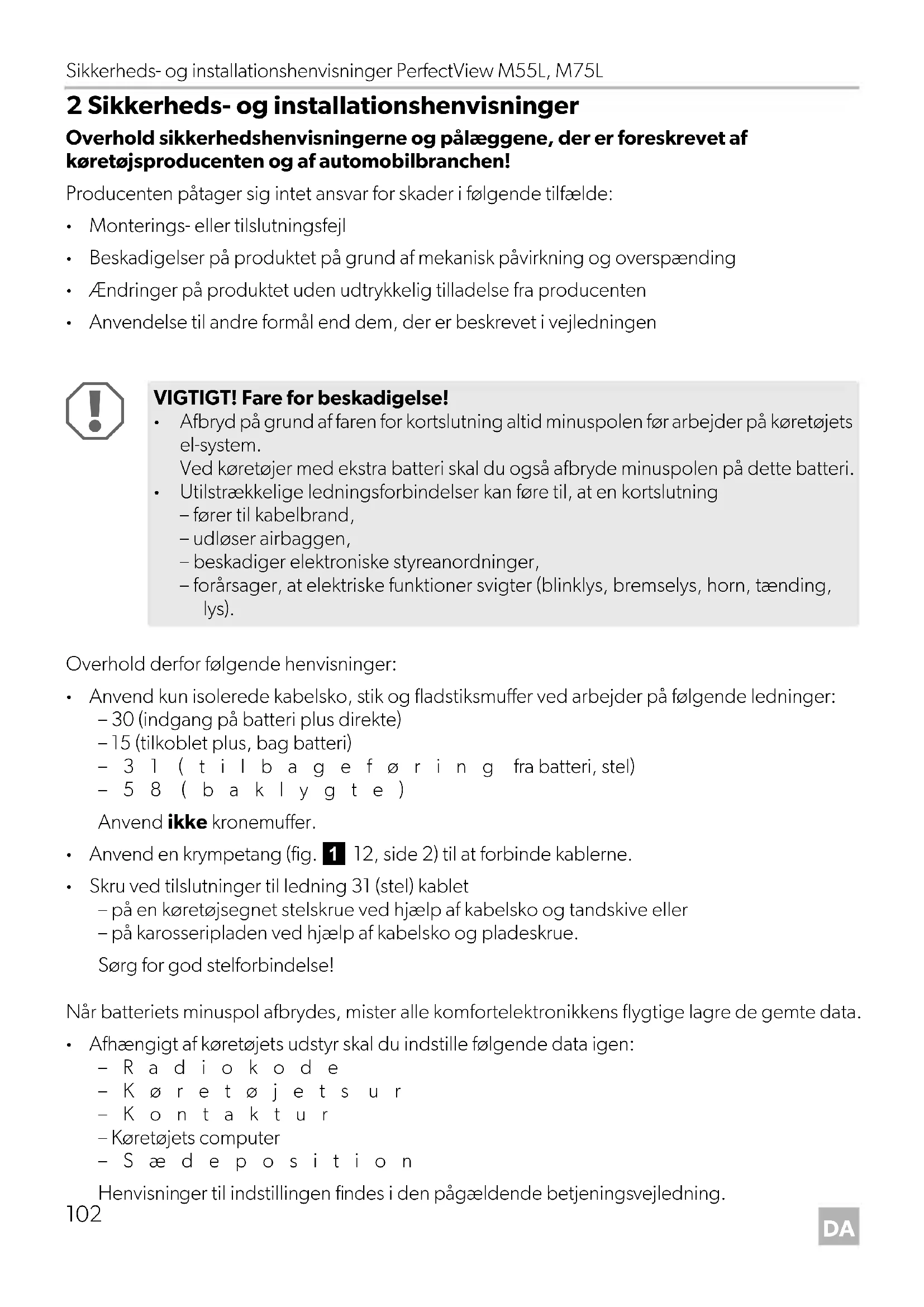

2 Sikkerheds- og installationshenvisninger Overhold sikkerhedshenvisningerne og pålæggene, der er foreskrevet af køretøjsproducenten og af automobilbranchen! Producenten påtager sig intet ansvar for skader i følgende tilfælde:

Beskadigelser på produktet på grund af mekanisk påvirkning og overspænding

Ændringer på produktet uden udtrykkelig tilladelse fra producenten

Anvendelse til andre formål end dem, der er beskrevet i vejledningen

Overhold derfor følgende henvisninger:

Anvend kun isolerede kabelsko, stik og fladstiksmuffer ved arbejder på følgende ledninger: – 30 (indgang på batteri plus direkte) – 15 (tilkoblet plus, bag batteri) –31 (tilbageføring fra batteri, stel) –58 (baklygte) Anvend ikke kronemuffer.

Skru ved tilslutninger til ledning 31 (stel) kablet – på en køretøjsegnet stelskrue ved hjælp af kabelsko og tandskive eller – på karosseripladen ved hjælp af kabelsko og pladeskrue. Sørg for god stelforbindelse! Når batteriets minuspol afbrydes, mister alle komfortelektronikkens flygtige lagre de gemte data.

Afhængigt af køretøjets udstyr skal du indstille følgende data igen: –Radiokode –Køretøjets ur –Kontaktur – Køretøjets computer –Sædeposition Henvisninger til indstillingen findes i den pågældende betjeningsvejledning. VIGTIGT! Fare for beskadigelse!

Afbryd på grund af faren for kortslutning altid minuspolen før arbejder på køretøjets el-system. Ved køretøjer med ekstra batteri skal du også afbryde minuspolen på dette batteri.

Utilstrækkelige ledningsforbindelser kan føre til, at en kortslutning – fører til kabelbrand, – udløser airbaggen, – beskadiger elektroniske styreanordninger, – forårsager, at elektriske funktioner svigter (blinklys, bremselys, horn, tænding, lys). M55L-M75L-IO-16s.book Seite 102 Mittwoch, 20. Dezember 2017 12:32 12PerfectView M55L, M75L Sikkerheds- og installationshenvisninger

Overhold følgende henvisninger ved monteringen:

Overhold følgende henvisninger ved arbejde på elektriske dele:

Anvend kun en diodeprøvelampe (fig. 1 1, side 2) eller et voltmeter (fig. 1 2, side 2) til spændingskontrol i elektriske ledninger. Testlamper (fig. 1 3, side 2) med et lyselement optager for høj strøm. Derved kan køretøjets elektronik beskadiges.

Når de elektriske tilslutninger etableres, skal det sikres, at de – ikke knækkes eller snos, – ikke skurer mod kanter, – ikke trækkes uden beskyttelse mod gennemføringer med skarpe kanter (fig. 3, side 3).

Sørg for at sikre kablerne mod mekanisk belastning ved hjælp af kabelbindere eller isolerings- bånd, f.eks. på eksisterende ledninger. Overhold følgende henvisninger ved omgang med LCD-monitoren:

Fastgør monitoren, så den under ingen omstændigheder (hård opbremsning, trafikuheld) kan løsne sig og føre til kvæstelse af dem, der sidder i køretøjet.

Fastgør ikke monitoren i virkeområdet for en airbag, da der ellers er fare for kvæstelser, hvis den udløses. FORSIGTIG!

Personer (inkl. børn), der på grund af deres fysiske, sanse- eller mentale evner eller deres uerfarenhed eller uvidenhed ikke er i stand til at anvende produktet sikkert, bør kun anvende dette produkt under en ansvarlig persons opsyn eller anvisning.

Åbn ikke monitoren (fig. 4, side 3).

Nedsænk aldrig monitoren i vand (fig. 5, side 3). Monitoren er ikke vandtæt.

Monitoren må under ingen omstændigheder begrænse synsfeltet ved kørslen (fig. 8, side 4).

Betjen ikke monitoren med våde hænder.

3 Leveringsomfang 4Tilbehør Kan fås som tilbehør (ikke indeholdt i leveringsomfanget): VIGTIGT!

Tilslut den korrekte spænding.

Anvend ikke monitoren i omgivelser, der – er udsat for direkte sollys, – er udsat for kraftige temperatursvingninger, – har en høj luftfugtighed, – har dårlig ventilation, – er støvede eller olieholdige.

Tryk ikke på LCD-displayet.

Hvis du anvender monitoren i køretøjer, bør køretøjet køre under anvendelsen, så køretøjsbatteriet ikke aflades.

Billedkvaliteten kan reduceres, hvis der er kraftige elektromagnetiske felter inærheden. Montér derfor ikke monitoren i nærheden af højttalere. Nr. på fig. 9, side 4 Mængde Betegnelse Artikel-nr. M55L M75L 1 1 Monitor 9600000061 9600000062 2 1 Monitorholder 9102200193 3 1 Afdækning monitorholder – 1 Tilslutningskabel 9102200195 ––Fastgørelsesmateriale Betegnelse Artikel-nr. IR-fjernbetjening 9102200199 Solskærm til M55L 9102200200 Solskærm til M75L 9102200201 M55L-M75L-IO-16s.book Seite 104 Mittwoch, 20. Dezember 2017 12:32 12PerfectView M55L, M75L Korrekt brug

5Korrekt brug LCD-monitorerne PerfectView M55L (art.nr. 9600000061) og M75L (art.nr. 9600000062) er monitorer, der primært er tiltænkt brug i køretøjer. De kan anvendes til at tilslutte kameraer (f.eks. et bakkamerasystem) eller andre videokilder. LCD-monitorerne er dimensioneret til anvendelse i alle køretøjer. LCD-monitorerne er dimensioneret til fritidsområdet. 6 Teknisk beskrivelse

6.1 Funktionsbeskrivelse

LCD-monitoren er en monitor, hvor kameraer (f.eks. et bakkamerasystem) eller andre videokilder (f.eks. dvd-apparat) kan tilsluttes. Der kan skiftes frem og tilbage mellem videokilderne. Monitoren har styreledninger, som kameraerne kan aktiveres automatisk med. Den kan tilslutte op til tre kameraer. Den er forberedt til anvendelse af en RAM-Mount-holder.

6.2 Betjeningselementer

På monitoren findes følgende betjeningselementer: Nr. på fig. 0, side 5 Beteg- nelse Beskrivelse 1 Sensorvindue til natfunktionen Displayets lysstyrke tilpasses automatisk til omgivelseslyset. 2 P Tænder og slukker monitoren. Tasten lyser rødt, når monitoren befinder sig på standby. Den lyser grønt, når monitoren er tændt. 3 + 1. Forøger lysstyrken.

2. Forøger værdien for den valgte parameter, når en menu blev

åbnet. 4 – 1. Reducerer lysstyrken.

2. Reducerer værdien for den valgte parameter, når en menu blev

Parametrene er fordelt på tre skærmsider i følgende rækkefølge: Side 1: Billede – Lysstyrke („Brightness“) – Kontrast („Contrast“) –Farve („Colour“) – Lydstyrke („Volume“) – Automatisk dæmpning („Auto Dim“) Side 2: Optioner – Sprog („Language“): „Tysk“, „Engelsk“, „Fransk“, „Italienisk“, „Nederlandsk“, „Spansk“, „Portugisisk“, „Russisk“ – Kamera1/Kamera2/Kamera3 („Camera1/Camera2/Came- ra3“): „Normal“ eller „Spejlvendt“ – Følsomhed („Sensitivity“): Indstilling af tilkoblingstærsklen for natdæmpningsfunktionen Side 3: Fabriksindstilling – Reset („Default“): Fabriksindstilling af alle parametre 6 CAM Skifter fra et kamera til det næste. 7 Monitorholder 8Højttaler Nr. på fig. 0, side 5 Beteg- nelse Beskrivelse M55L-M75L-IO-16s.book Seite 106 Mittwoch, 20. Dezember 2017 12:32 12PerfectView M55L, M75L Montering af LCD-monitoren

7.1 Nødvendigt værktøj (fig. 1, side 2)

Til installation og montering har du brug for følgende værktøj:

Skruetrækker (9) Til den elektriske tilslutning og kontrollen af den har du brug for følgende hjælpemidler:

Evt. kabelgennemføringsmuffer Til fastgørelse af kablerne har du evt. brug for yderligere kabelbindere. M55L-M75L-IO-16s.book Seite 107 Mittwoch, 20. Dezember 2017 12:32 12Montering af LCD-monitoren PerfectView M55L, M75L

Overhold følgende henvisninger ved monteringen:

Vælg et egnet monteringssted, så du uhindret kan se monitoren (fig. 6 og fig. 7, side 3).

Montér aldrig monitoren i et område, hvor hovedet støder imod, eller i virkeområdet for en air- bag. I modsat fald er der ved udløsning fare for kvæstelser.

Monitoren må under ingen omstændigheder begrænse synsfeltet ved kørslen (fig. 8, side 4).

Monteringsstedet skal være jævnt.

Kontrollér først, om der er tilstrækkeligt frirum, hvor boret kommer ud (fig. 2, side 3).

Husk på monitorens vægt. Montér evt. forstærkninger (større spændeskiver eller plader).

Kontrollér, at tilslutningskablet til monitoren kan trækkes. Fastlæggelse af monteringsstedet (fig. a, side 6) ➤ Sæt monitoren på monitorholderen. ➤ Placér monitoren med den monterede holderfod på prøve. ➤ Tegn omridset af holderfodens omrids på instrumentbrættet. ➤ Tag monitoren af monitorholderen. Påskruning af monitorholderen på instrumentbrættet (fig. b, side 6) ➤ Hold holderfoden inden for omridset, der blev tegnet forinden. ➤ Fastgør monitorholderen med de selvskærende skruer. Fastgørelse af monitoren ➤ Skub monitoren på monitorholderen, og fastgør den med fingerskruen (fig. a, side 6). ➤ Skub afdækningen over monitorholderen på monitoren. FORSIGTIG! Fare for kvæstelser! Vælg monitorens plads, så passagererne under ingen omstændigheder (f.eks. på grund af hård opbremsning, trafikuheld) kan komme til skade. M55L-M75L-IO-16s.book Seite 108 Mittwoch, 20. Dezember 2017 12:32 12PerfectView M55L, M75L Montering af LCD-monitoren

7.3 Elektrisk tilslutning af monitoren

Strømskemaet for LCD-monitoren findes på fig. d, side 7.

Overhold følgende henvisninger, når tilslutningskablerne trækkes:

Anvend originale gennemføringer eller andre gennemføringsmuligheder, f.eks. ventilations- gitre, til gennemføringen af tilslutningskablerne. Hvis der ikke er gennemføringer til rådighed, skal du bore et hul på ∅ 22 mm. Kontrollér først, om der er tilstrækkeligt frirum, hvor boret kom- mer ud (fig. 2, side 3).

For at undgå at kablet beskadiges, skal der altid være tilstrækkelig afstand til varme dele på køretøjet (lamper, varmeapparat, ventilatorer osv.).

Når kablerne trækkes, skal det sikres (fig. 3, side 3), at de – ikke knækkes eller snos kraftigt, – ikke skurer mod kanter, – ikke trækkes uden beskyttelse mod gennemføringer med skarpe kanter. Nr. Betegnelse 1Monitor 2 Bøsning med 20 ledere 3 Monitortilførselsledning 4 Stik med 20 ledere 5 12 – 24 V-plus-kabel (rødt): Tilslutning til tændingens pluspol (tilkoblet plus, klemme 15) eller batteriet pluspol (klemme 30) 6 Stelkabel (sort): Tilslutning til spændingskildens minuspol 7 Kabel (grønt): Styreindgang for videoindgang CAM1, f.eks. til tilslutning til baklygten 8 Kabel (hvidt): Styreindgang for videoindgang CAM2, f.eks. sidekamera 9 Bøsning med 6 ledere CAM1 (tilslutning til videokilde 1) 10 Bøsning med 6 ledere CAM2 (tilslutning til videokilde 2) 11 Bøsning med 6 ledere CAM3 (tilslutning til videokilde 3, med videosignalregistrering) VIGTIGT! Kabelføringer og kabelforbindelser, der ikke er korrekte, fører igen og igen til fejlfunktioner ved eller beskadigelser på komponenter. En korrekt kabelføring og kabelforbindelse er grundforudsætningen for, at de monterede komponenter fungerer konstant og fejlfrit. M55L-M75L-IO-16s.book Seite 109 Mittwoch, 20. Dezember 2017 12:32 12Montering af LCD-monitoren PerfectView M55L, M75L

Tilslutning af monitoren som bakkamerasystem (fig. d, side 7) ➤ Træk monitorholderens tilslutningskabel på instrumentbrættet. ➤ Sæt stikket på monitorkablet (2) i bøsningen (4) på tilslutningskablet (3). Der skal kunne høres, at stikket går i indgreb.

➤ Tilslut tilslutningskablets røde og sorte kabel til en egnet spændingskilde: – Tilslut det røde kabel (5) til klemme 15 (tænding). – Tilslut det sorte kabel (6) til klemme 31 (stel). ➤ Hvis monitoren skal aktiveres, når der skiftes til bakgearet, skal det grønne kabel (7) tilsluttes til baklygtens plusledning.

➤ Hvis monitoren f.eks. skal aktiveres, når blinklyset aktiveres, skal følgende styrekabel tilsluttes til en plusledning på blinklysene: – Hvidt kabel (8)

Dette styrekabel anvendes som signalledning til at aktivere f.eks. et sidekamera, når blinklysene aktiveres. ➤ Forbind evt. bøsningen CAM1 (9) på tilslutningskablet med stikket på videokilde 1 (f.eks. et sidekamera). ➤ Forbind evt. bøsningen CAM2 (10) på tilslutningskablet med stikket på videokilde 2 (f.eks. et kamera).

Tilslutning af et bakkamera ➤ Forbind evt. bøsningen CAM3 (11) på tilslutningskablet med stikket på det ekstra bakkamera. VIGTIGT! Fare for beskadigelse! Ved tilslutning til spændingskilden skal polerne vende rigtigt. BEMÆRK Hvis der er spænding på det grønne kabel (7), aktiveres bakkameraet. Bakkameraet har forrang. BEMÆRK Når der er spænding på dette styrekabel, aktiveres videoindgangen CAM2. BEMÆRK Vær opmærksom på videosystemets strømforbrug. Kameraerne er udstyret med opvarmninger. Der kan maks. løbe en strøm på 1,5 A (tre kameraer ved opvarmning). Anvend en afbryderkontakt ved direkte tilslutning til batteriet. Dermed kan videosystemet let afbrydes fra batteriet, når køretøjet ikke længere anvendes. M55L-M75L-IO-16s.book Seite 110 Mittwoch, 20. Dezember 2017 12:32 12PerfectView M55L, M75L Anvendelse af LCD-monitoren

8 Anvendelse af LCD-monitoren

8.1 Tilkobling af monitoren

➤ Når monitoren er slukket, skal du trykke på tasten „P“ (fig. 0 2, side 5) for at tænde monitoren. ➤ Tasten lyser grønt. ✓ Det overførte billede vises.

Du kan indstille monitoren i henhold til dine ønsker på følgende måde (fig. 0, side 5): ➤ Tryk tasten „ “ (5) for at vælge de ønskede parametre. ✓ De indstillelige parametre vises i følgende rækkefølge: Side 1: Billede – Lysstyrke („Brightness“): 0 – 100 – Kontrast („Contrast“): 0 – 100 – Farve („Colour“): 0 – 100 – Lydstyrke („Volume“): 0 – 100 – Automatisk dæmpning („Auto Dim“): Tænd, sluk Side 2: Optioner – Sprog („Language“): „Tysk“, „Engelsk“, „Fransk“, „Italienisk“, „Nederlandsk“, „Spansk“, „Portugisisk“, „Russisk“ – Kamera1/Kamera2/Kamera3 („Camera1/Camera2/Camera3“): „Normal“ eller „Spejlvendt“ – Følsomhed („Sensitivity“): 1, 2 Indstilling af tilkoblingstærsklen for natdæmpningsfunktionen for at undgå blænding. I dæmpningsmodusen skla tilkoblingstærsklen indstilles på to trin Side 3: Fabriksindstilling – Reset („Default“): Fabriksindstilling af alle parametre ➤ Tryk på tasten „+“ (3) eller tasten „–“ (4) for at indstille den ønskede parameter. ➤ Tryk på tasten „+“ (3) for at forøge værdien for den valgte parameter. ➤ Tryk på tasten „–“ (4) for at reducere værdien for den valgte parameter. M55L-M75L-IO-16s.book Seite 111 Mittwoch, 20. Dezember 2017 12:32 12Vedligeholdelse og rengøring af LCD-monitoren PerfectView M55L, M75L

8.4 Indstilling af videokilden

Gå frem på følgende måde for at indstille videokilden (fig. 0, side 5): ➤ Hvis du ønsker at skifte videokilde, skal du trykke på tasten „CAM“ (6). ✓ Monitoren skifter kameraet i rækkefølgen „Kamera 1 – Kamera 2 – Kamera 3“.

8.5 Registrering af anhængerkameraet

Der er brug for denne funktion ved anvendelse af en anhængerkamera (fig. c, side 6), når systemet automatisk aktiveres via bakgearet.

Et kamera tilsluttet (f.eks. køretøj uden anhænger): Kameraet, der er tilsluttet til CAM1 (1), aktiveres.

To kameraer tilsluttet (f.eks. køretøj med anhænger): Kameraet, der er tilsluttet til CAM3 (2), aktiveres (CAM1 er inaktivt, CAM1 kan kun aktiveres med tasten „CAM“) 9 Vedligeholdelse og rengøring af LCD-monitoren

➤ Rengør af og til monitoren med en fugtig, blød klud. 10 Garanti Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (adresser, se vejledningens bagside) eller din forhandler. Ved reparation eller krav om garanti skal du indsende følgende:

En kopi af regningen med købsdato

En reklamationsgrund eller en fejlbeskrivelse 11 Bortskaffelse ➤ Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse. VIGTIGT! Fare for beskadigelse!

Anvend ikke skarpe eller hårde midler til rengøring, da det kan beskadige monitoren.

Fjern kablerne, før du rengør monitoren, så der ikke kan opstå en kortslutning. M55L-M75L-IO-16s.book Seite 112 Mittwoch, 20. Dezember 2017 12:32 12PerfectView M55L, M75L Tekniske data

Dypp aldri monitoren i vann (fig. 5, side 3); monitoren er ikke vanntett.

Trykk ikke på LCD-displayet.

2. Reduserer verdien til den valgte parameteren, når en meny er

➤ Koble den røde og svarte kabelen til tilkoblingskabelen til en spenningskilde: – Koble den røde kabelen (5) til klemme 15 (tenning). –Koble den svarte kabelen til klemme (6) til klemme 31 (jord). ➤ Når monitoren skal aktiveres når du aktiverer revers, kobler du den grønne kabelen (7) til plussledningen på ryggelyset.

➤ Når monitoren skal aktiveres f.eks. når man slår på blinklyset, kobler du følgende styrekabel til på en plussledning til blinklyset: –hvit kabel (8)
