BRUGSANVISNING PerfectView CAM 29SX DOMETIC

FORSIGTIG! Sikkerhedshenvisning: Manglende overholdelse kan medføre kvæstelser. VIGTIGT! Manglende overholdelse kan medføre materielle skader og begrænse produktets funktion. BEMÆRK Supplerende informationer om betjening af produktet. CAM29S-IO-16s.book Seite 62 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Sikkerheds- og installationshenvisninger

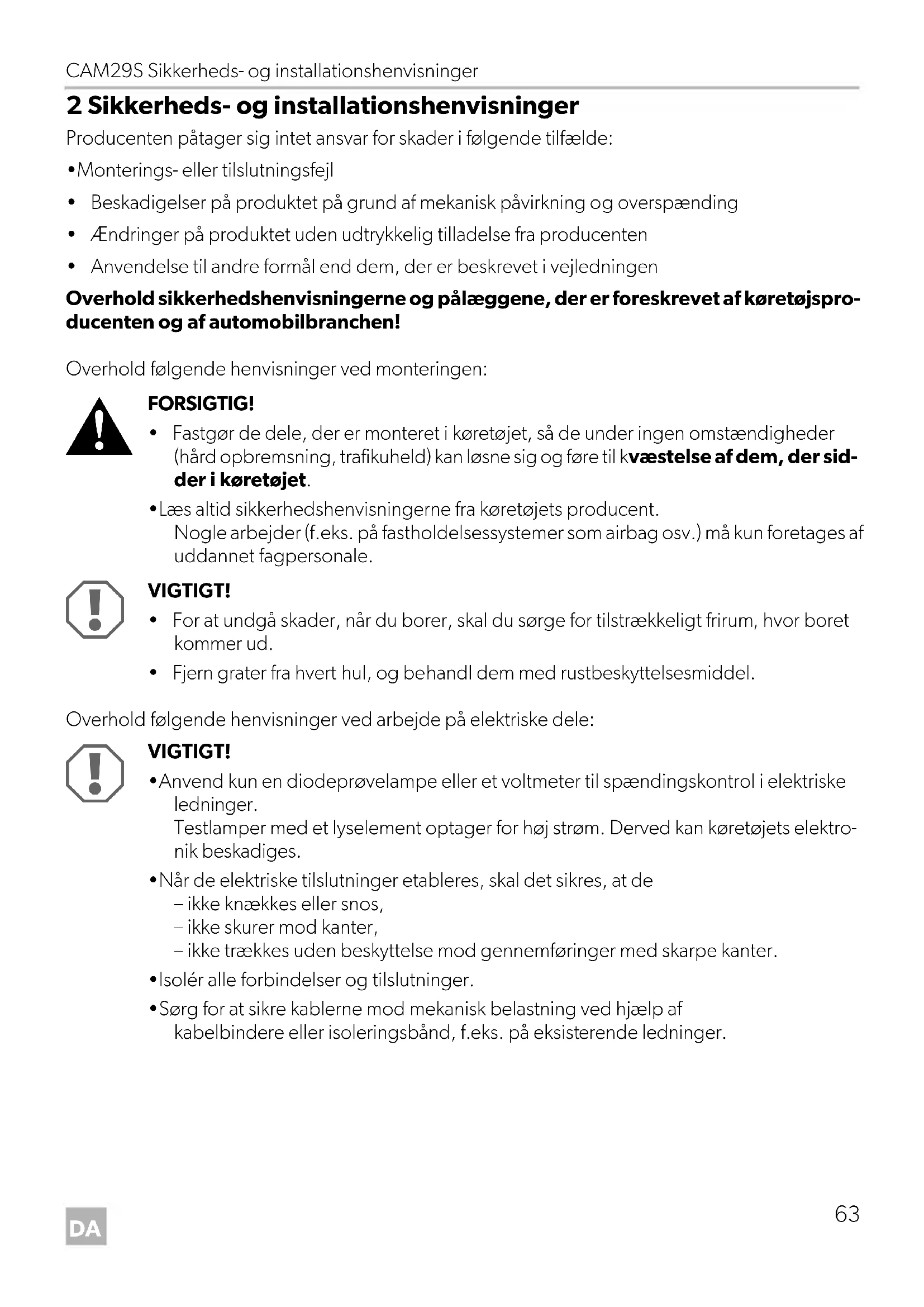

2 Sikkerheds- og installationshenvisninger Producenten påtager sig intet ansvar for skader i følgende tilfælde:

• Monterings- eller tilslutningsfejl

• Beskadigelser på produktet på grund af mekanisk påvirkning og overspænding

• Ændringer på produktet uden udtrykkelig tilladelse fra producenten

• Anvendelse til andre formål end dem, der er beskrevet i vejledningen Overhold sikkerhedshenvisningerne og pålæggene, der er foreskrevet af køretøjspro- ducenten og af automobilbranchen! Overhold følgende henvisninger ved monteringen:

• Fastgør de dele, der er monteret i køretøjet, så de under ingen omstændigheder (hård opbremsning, trafikuheld) kan løsne sig og føre til kvæstelse af dem, der sid- der i køretøjet.

• Læs altid sikkerhedshenvisningerne fra køretøjets producent. Nogle arbejder (f.eks. på fastholdelsessystemer som airbag osv.) må kun foretages af uddannet fagpersonale.

• For at undgå skader, når du borer, skal du sørge for tilstrækkeligt frirum, hvor boret kommer ud.

• Fjern grater fra hvert hul, og behandl dem med rustbeskyttelsesmiddel. Overhold følgende henvisninger ved arbejde på elektriske dele:

• Anvend kun en diodeprøvelampe eller et voltmeter til spændingskontrol i elektriske ledninger. Testlamper med et lyselement optager for høj strøm. Derved kan køretøjets elektro- nik beskadiges.

• Når de elektriske tilslutninger etableres, skal det sikres, at de – ikke knækkes eller snos, – ikke skurer mod kanter, – ikke trækkes uden beskyttelse mod gennemføringer med skarpe kanter.

• Isolér alle forbindelser og tilslutninger.

• Sørg for at sikre kablerne mod mekanisk belastning ved hjælp af kabelbindere eller isoleringsbånd, f.eks. på eksisterende ledninger. CAM29S-IO-16s.book Seite 63 Mittwoch, 7. Dezember 2016 5:03 17Leveringsomfang CAM29S

Kameraet er vandtæt, men overhold alligevel følgende henvisninger til omgang med kameraet:

• Udsæt aldrig kameraet direkte for en stråle fra en højtryksrenser.

• Åbn ikke kameraet, og træk ikke i kablerne, da det reducerer kameraets tæthed og funktionsevne.

• Kameraet er ikke egnet til anvendelse under vand. 3 Leveringsomfang 4 Tilbehør/udvidelser 5Korrekt brug Kameraet CAM29S (art.nr. 9600000199) er egnet til bakvideosystemer til brug i køretøjer. Bakvideosystemer er en støtte, når der bakkes, men de fritager ikke fra din pligt til at udvise særlig forsigtighed, når du bakker. Nr. på fig. 3, side 4 Mængde Betegnelse Artikel-nr. 1 1 Kamera 9600000199 2 1 Tilslutningskabel, 20 m langt ––Fastgørelsesmateriale Betegnelse Artikel-nr. Forlængerkabel 5 m 9103555986 Forlængerkabel 20 m 9103555670 CAM29S-IO-16s.book Seite 64 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Teknisk beskrivelse

6 Teknisk beskrivelse Kameraet CAM29S kan anvendes meget alsidigt, f.eks. som bakvideokamera til udvendig monte- ring på køretøjer. Den elektriske tilslutning foretages med et prækonfektioneret kabel til monitoren. 7 Montering af bakvideokameraet

Tag højde for følgende henvisninger ved valg af monteringsstedet til kameraet:

• Vær opmærksom på kamerakablets længde.

• Hvis du vil anvende kameraet som bakvideokamera, anbefales det at montere det øverst i mid- ten bag på køretøjet (fig. 4, side 4). Monteringsstedet skal være tilstrækkeligt stabilt (f.eks. kan grene, der fejer hen over køretøjets tag, blive fanget i kameraet). ➤ Vælg et egnet monteringssted.

➤ Kontrollér, at kameraet sidder fast. BEMÆRK Hvis du ikke har tilstrækkelig teknisk viden til at installere og tilslutte komponenterne i køretøjet, skal du lade en fagmand installere bakvideokameraet i køretøjet. VIGTIGT! Før du borer, skal du kontrollere, at elektriske kabler eller andre dele på køretøjet ikke beskadiges, når der bores, saves eller files. BEMÆRK Kontrollér, at justeringen er korrekt. Hvis kameraet ikke indstilles korrekt, vises billedet skævt eller på hovedet på monitoren. CAM29S-IO-16s.book Seite 65 Mittwoch, 7. Dezember 2016 5:03 17Montering af bakvideokameraet CAM29S

7.2 Trækning af kabler

Overhold derfor følgende henvisninger:

• Hvis det er muligt, skal kablerne altid trækkes inde i køretøjet. Dér er de bedre beskyttet end uden på køretøjet. Hvis du alligevel trækker kablerne uden på køretøjet, skal de fastgøres sikkert (med ekstra kabelbindere, isoleringsbånd osv.).

• For at undgå, at kablet beskadiges, skal der altid være tilstrækkelig afstand til dele på køretøjet, der er varme eller bevæger sig (udstødningsrør, drivaksler, dynamo, ventilatorer, varmeappa- rater osv.).

• Sørg for at vikle isoleringsbånd fast om forbindelseskablets stikforbindelser for at beskytte mod, at der trænger vand ind, og om hver forbindelse på et kabel (også i køretøjet) (fig. 5 B, side 5). Det selvvulkaniserende tætningsbånd, f.eks. fra 3M, er bedst egnet.

• Når kablerne trækkes, skal det sikres, at de – ikke knækkes eller snos kraftigt, – ikke skurer mod kanter, – ikke trækkes uden beskyttelse mod gennemføringer med skarpe kanter (fig. 2, side 3).

• Fastgør kablerne sikkert i køretøjet med kabelbindere, isoleringsbånd eller ved fastklæbning med klæbemiddel for at undgå at hænge fast (fare for at falde).

• Beskyt hver gennemføring i karosseriets yderbeklædning mod indtrængende vand ved hjælp af egnede forholdsregler, f.eks. ved at isætte kablet med tætningsmasse og ved at sprøjte tæt- ningsmasse på kablet og gennemføringsmuffen.

VIGTIGT! Før du borer, skal du kontrollere, at elektriske kabler eller andre dele på køretøjet ikke beskadiges, når der bores, saves eller files. BEMÆRK

• Anvend originale gennemføringer eller andre gennemføringsmuligheder, f.eks. beklædningskanter, ventilationsgitre eller blindstik, til gennemføringen af tilslut- ningskablerne. Hvis der ikke findes en gummiprop, skal du bore et hul på ca. Ø 13 mm og sætte en kabelgennemføringsmuffe i.

• Kabelføringer og kabelforbindelser, der ikke er korrekte, fører igen og igen til fejl- funktioner ved eller beskadigelser på komponenter. En korrekt kabelføring og kabelforbindelse er grundforudsætningen for, at de monterede komponenter fun- gerer konstant og fejlfrit. BEMÆRK

• Begynd først at tætne gennemføringerne, når alle indstillingsarbejder på kameraet er afsluttet, og de nødvendige længder for tilslutningskablerne er bestemt.

• Træk kamerakablets stikbøsning gennem kabelgennemføringsmuffen, før du sæt- ter muffen i karosseriet. CAM29S-IO-16s.book Seite 66 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Elektrisk tilslutning af bakvideokameraet

➤ Træk kamerakablet inde i køretøjet, så det under ingen omstændigheder kan blive beskadiget (f.eks. på grund af stenslag). ➤ Træk kamerakablet, så du nemt kan nå stikforbindelsen, hvis det evt. bliver nødvendigt at afmontere kameraet. 8 Elektrisk tilslutning af bakvideokameraet Strømskemaet for bakvideokameraet findes på fig. 6, side 5. Tilslutning af kameraet

➤ Sæt stikket på kamerakablet (fig. 6 2, side 5) i bøsningen med 6 ledere (fig. 6 3, side 5) på tilslutningskablet indtil anslag. Kontrollér, at bøsningens plastikkappe når helt hen til pilen på stikket. ➤ Tilslut tilslutningskablets stik med 6 ledere (fig. 6 4, side 5) til monitoren. Nr. på fig. 6, side 5 Betegnelse 1Kamera 2 Mini-DIN-stik med 6 ledere 3 Mini-DIN-bøsning med 6 ledere 4 Stik med 6 ledere 5 Monitor med bøsning med 6 ledere BEMÆRK Kontrollér, at stikforbindelsen sættes sammen, så pilene på stikket og stikbøsningen peger mod hinanden. CAM29S-IO-16s.book Seite 67 Mittwoch, 7. Dezember 2016 5:03 17Funktionskontrol og indstilling af kameraet CAM29S

9 Funktionskontrol og indstilling af kameraet ➤ Kontrollér, at kameraet fungerer, når du har tilsluttet det til en monitor. ➤ Indstil evt. kameraet ved hjælp af monitorbilledet, så billedet på monitoren vises vandret. 10 Vedligeholdelse og rengøring af bakvideokameraet

➤ Rengør af og til produktet med en fugtig klud. 11 Fejlsøgning Monitoren viser ikke noget billede fra kameraet. Kameraet eller monitoren er muligvis ikke korrekt tilsluttet. ➤ Kontrollér alle stikforbindelser mellem kameraet og monitoren. ➤ Kontrollér, at monitoren forsynes med spænding. 12 Garanti Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (adresser, se vejledningens bagside) eller din forhandler. Ved reparation eller krav om garanti skal du medsende følgende bilag:

• En kopi af regningen med købsdato

• En reklamationsgrund eller en fejlbeskrivelse 13 Bortskaffelse ➤ Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse. VIGTIGT! Anvend ikke skarpe eller hårde genstande eller rengøringsmidler til rengøring, da det kan beskadige produktet. CAM29S-IO-16s.book Seite 68 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Tekniske data
