MANUAL DE USUARIO PerfectView CAM 29SX DOMETIC

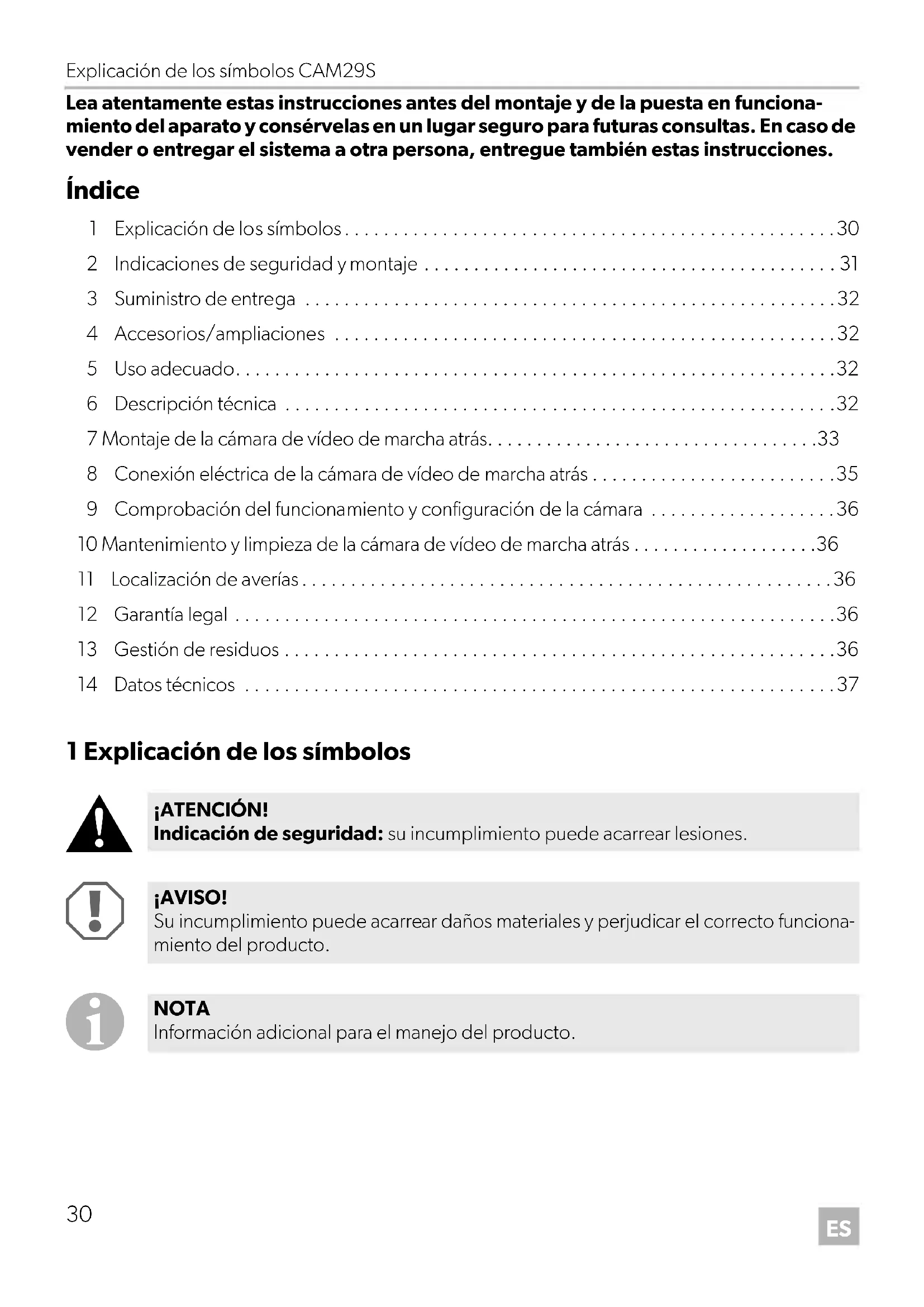

• Lea atentamente estas instrucciones antes del montaje y de la puesta en funciona- miento del aparato y consérvelas en un lugar seguro para futuras consultas. En caso de vender o entregar el sistema a otra persona, entregue también estas instrucciones. Índice 1 Explicación de los símbolos p. 30
• 2 Indicaciones de seguridad y montaje p. 31
• 3 Suministro de entrega p. 32
• 4 Accesorios/ampliaciones p. 32
• 5 Uso adecuado p. 32
• 6 Descripción técnica p. 32
• 7 Montaje de la cámara de vídeo de marcha atrás p. 33
• 8 Conexión eléctrica de la cámara de vídeo de marcha atrás p. 35
• 9 Comprobación del funcionamiento y configuración de la cámara p. 36
• 10 Mantenimiento y limpieza de la cámara de vídeo de marcha atrás p. 36
• 11 Localización de averías p. 36
• 12 Garantía legal p. 36
• 13 Gestión de residuos p. 36
• 14 Datos técnicos 1 Explicación de los símbolos p. 37

¡ATENCIÓN! Indicación de seguridad: su incumplimiento puede acarrear lesiones. ¡AVISO! Su incumplimiento puede acarrear daños materiales y perjudicar el correcto funciona- miento del producto. NOTA Información adicional para el manejo del producto. CAM29S-IO-16s.book Seite 30 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Indicaciones de seguridad y montaje

2 Indicaciones de seguridad y montaje El fabricante declina toda responsabilidad ante daños ocurridos en los siguientes casos:

• errores de montaje o de conexión

• daños en el producto debido a influencias mecánicas y sobretensiones

• modificaciones realizadas en el producto sin el expreso consentimiento del fabricante

• utilización del aparato para fines distintos a los descritos en las instrucciones Tenga en cuenta las indicaciones de seguridad y la documentación suministrada por el fabricante del vehículo y por el taller. Tenga en cuenta las siguientes indicaciones durante el montaje:

• Sujete las piezas montadas en el vehículo de forma que no se puedan soltar bajo nin- guna circunstancia (frenazo o accidente) ni ocasionar lesiones a los ocupantes del vehículo.

• Tenga en cuenta siempre las indicaciones de seguridad del fabricante del vehículo. Determinados trabajos (p. ej. en los sistemas de retención como el airbag, etc.) sólo los puede realizar personal especializado y con la debida formación.

• Al taladrar, asegúrese de disponer de suficiente espacio para la salida de la broca y evitar que se produzcan daños.

• Desbarbe las perforaciones y aplíqueles un producto anticorrosivo. Tenga en cuenta las siguientes indicaciones al trabajar en los componentes eléctricos:

• Para comprobar la tensión en los cables eléctricos utilice solamente un diodo de comprobación o un voltímetro. Las lámparas de prueba con un elemento luminoso producen un consumo de corriente demasiado elevado por lo que puede dañarse el sistema electrónico del vehículo.

• Al tender los cables eléctricos preste atención a que éstos: – no se doblen ni se tuerzan, – no rocen con bordes, – no se tiendan sin protección a través de guías con aristas afiladas.

• Aísle todos los empalmes y conexiones.

• Asegure los cables frente a tracciones mecánicas mediante abrazaderas para cables o cinta aislante, por ejemplo, fijándolos a las líneas ya existentes. CAM29S-IO-16s.book Seite 31 Mittwoch, 7. Dezember 2016 5:03 17Suministro de entrega CAM29S

A pesar de que la cámara es resistente al agua, tenga en cuenta las siguientes indicaciones a la hora de manipularla:

• No exponga jamás la cámara directamente al chorro de un limpiador a alta presión.

• No abra la cámara ni tire de los cables, puesto que ello menguaría la estanqueidad y la capacidad de funcionamiento de la cámara.

• La cámara no está concebida para utilizarla bajo agua. 3 Suministro de entrega 4 Accesorios/ampliaciones 5Uso adecuado La cámara CAM29S (n.° de art. 9600000199) es adecuada para sistemas de vídeo de marcha atrás para vehículos. Los sistemas de vídeo de marcha atrás ofrecen una ayuda adicional en las maniobras de marcha atrás, lo que no le exime a usted de la obligación de tomar las precauciones necesarias durante la marcha atrás. 6 Descripción técnica La cámara CAM29S puede tener un uso muy variado. Uno de ellos es como cámara de vídeo de marcha atrás para montar en la parte exterior de vehículos. La conexión eléctrica se realiza mediante un cable preparado para enchufar directamente al moni- tor. N.º en fig. 3, página 4 Cantidad Denominación N.° de artículo 1 1 Cámara 9600000199 2 1 Cable de conexión, 20 m de longitud ––Material de fijación Denominación N.° de artículo Cable alargador de 5 m 9103555986 Cable alargador de 20 m 9103555670 CAM29S-IO-16s.book Seite 32 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Montaje de la cámara de vídeo de marcha atrás

7 Montaje de la cámara de vídeo de marcha atrás

7.1 Montaje de la cámara

Tenga en cuenta las siguientes indicaciones para la elección del lugar de montaje de la cámara:

• Tenga en cuenta la longitud del cable de la cámara.

• Si desea utilizar la cámara como cámara de vídeo de marcha atrás, se recomienda montarla en la parte central superior de la parte trasera del vehículo (fig. 4, página 4). El lugar de montaje de la cámara tiene que ser lo suficientemente estable (puede ocurrir, por ejemplo, que las ramas que pasen por encima del vehículo se queden engancha- das en la cámara). ➤ Elija un lugar de montaje adecuado.

➤ Monte la cámara conforme a fig. 4, página 4.

➤ Compruebe que la cámara está fija. NOTA Si usted no tiene los conocimientos técnicos suficientes para montar y conectar los componentes en el vehículo, encargue a un técnico que monte la cámara de vídeo de marcha atrás en el vehículo. ¡AVISO! Antes de realizar cualquier perforación, asegúrese de que ningún cable eléctrico ni ninguna otra pieza del vehículo puedan resultar dañados al taladrar, serrar o limar. NOTA Preste atención a que esté correctamente orientada. Si la cámara no está correcta- mente orientada, la imagen aparecerá en el monitor torcida o al revés. CAM29S-IO-16s.book Seite 33 Mittwoch, 7. Dezember 2016 5:03 17Montaje de la cámara de vídeo de marcha atrás CAM29S

7.2 Tendido de cables

Por ello, observe las siguientes indicaciones:

• Siempre que sea posible, tienda los cables en el interior del vehículo, puesto que allí estarán más protegidos que si van por fuera del mismo. Si a pesar de ello tendiese los cables por la parte externa del vehículo, procure que queden bien fijos (mediante abrazaderas de cable adicionales, cinta aislante, etc.).

• A fin de evitar daños en los cables, al instalarlos, mantenga una distancia suficiente respecto a las piezas del vehículo que estén calientes y en movimiento (tubos de escape, ejes de acciona- miento, dínamo, ventiladores, calefacción, etc.).

• Recubra las conexiones de enchufe del cable de conexión para protegerlo frente a la penetra- ción de agua así como todas las conexiones de un cable (también en el vehículo) con cinta ais- lante de buena calidad (véase fig. 5 B, página 5). La más apropiada es la cinta aislante autoselladora p.ej. de 3M.

• Al tender los cables asegúrese de que: – no se doblen ni se retuerzan, – no rocen con bordes, – no se tiendan sin protección a través de guías con aristas afiladas (fig. 2, página 3).

• Fije los cables en el vehículo de forma segura con abrazaderas para cables, cinta aislante o con pegamento para evitar que se tropiece con ellos (peligro de caída).

• Proteja cada orificio de paso practicado en el revestimiento exterior de la carrocería con las medidas adecuadas para evitar la penetración de agua, p.ej. colocando el cable con pasta para juntas o rociando el cable y el tubo protector con pasta para juntas. ¡AVISO! Antes de realizar cualquier perforación, asegúrese de que ningún cable eléctrico ni ninguna otra pieza del vehículo puedan resultar dañados al taladrar, serrar o limar. NOTA

• Para tender los cables de conexión utilice, siempre que sea posible, canales de paso originales u otras posibilidades, como por ejemplo, bordes del revestimiento, rejillas de ventilación o tapas de interruptores. Si no dispone de ningún tapón de goma, realice un orificio con un diámetro de aprox. 13 mm y coloque una boquilla de paso para el cable.

• La colocación y las conexiones de cables que no hayan sido realizadas por personal especializado, generalmente tienen como consecuencia el mal funcionamiento o daños en los componentes. La instalación y conexión correctas de los cables son requisitos fundamentales para un funcionamiento duradero y correcto de los acce- sorios instalados. CAM29S-IO-16s.book Seite 34 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Conexión eléctrica de la cámara de vídeo de marcha atrás

➤ Tienda el cable de la cámara en el interior del vehículo, de forma que no pueda resultar dañado bajo ninguna circunstancia (p. ej. por impacto de piedras). ➤ Tienda el cable de la cámara de manera que, en caso de tener que desmontar esta última, se pueda acceder fácilmente al conector. 8 Conexión eléctrica de la cámara de vídeo de marcha atrás Puede consultar en fig. 6, página 5 el esquema de conexiones de la cámara de vídeo de marcha atrás. Conexión de la cámara

➤ Inserte la clavija del cable de la cámara (fig. 6 2, página 5) hasta el tope en el conector hembra de 6 polos (fig. 6 3, página 5) del cable de conexión. Asegúrese de que la tapa de plástico del conector hembra llegue hasta la flecha de la clavija. ➤ Conecte la clavija de 6 polos (fig. 6 4, página 5) del cable de conexión al monitor. NOTA

• Comience a sellar las aberturas sólo cuando haya finalizado todos los trabajos de ajuste en la cámara y cuando haya determinado las longitudes necesarias del cable de alimentación.

• Pase los conectores hembra de los cables por la boquilla de paso antes de colocar la boquilla en la carrocería. N.º en fig. 6, página 5 Denominación 1 Cámara 2 Clavija DIN Mini de 6 polos 3 Conector hembra Mini DIN de 6 polos 4 Clavija de 6 polos 5 Monitor con conector hembra de 6 polos NOTA Preste atención a ensamblar la conexión de tal modo, que las flechas de la clavija y de la hembrilla se señalen entre sí. CAM29S-IO-16s.book Seite 35 Mittwoch, 7. Dezember 2016 5:03 17Comprobación del funcionamiento y configuración de la cámara CAM29S

9 Comprobación del funcionamiento y configuración de la cámara ➤ Compruebe el funcionamiento de la cámara tras haberla conectado a un monitor. ➤ Oriente la cámara con ayuda de la imagen del monitor, de forma que la imagen se represente horizontalmente en el monitor. 10 Mantenimiento y limpieza de la cámara de vídeo de marcha atrás

➤ Limpie de vez en cuando el producto con un paño húmedo. 11 Localización de averías El monitor no muestra ninguna imagen procedente de la cámara. Es posible que la cámara o el monitor no estén correctamente conectados. ➤ Compruebe todas las conexiones entre la cámara y el monitor. ➤ Asegúrese de que el monitor reciba alimentación de tensión. 12 Garantía legal Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a la sucursal del fabricante de su país (ver direcciones en el dorso de estas instrucciones) o a su establecimiento especializado. Para la tramitación de la reparación y de la garantía debe enviar también los siguientes documen- tos:

• una copia de la factura con fecha de compra,

• el motivo de la reclamación o una descripción de la avería. 13 Gestión de residuos ➤ Deseche el material de embalaje en el contenedor de reciclaje correspondiente.

Cuando vaya a desechar definitivamente el producto, infórmese en el centro de reciclaje más cercano o en un comercio especializado sobre las normas pertinentes de eliminación de materiales. ¡AVISO! No utilice ningún objeto o producto de limpieza corrosivo o duro en la limpieza, ya que podría dañar el producto. CAM29S-IO-16s.book Seite 36 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Datos técnicos

14 Datos técnicos CAM29S N.° de artículo: 9600000199 Tensión de funcionamiento: 12 Vg Consumo de corriente: 60 mA Sensor de imagen: Sensor CMOS ¼" Función de inversión preajustada Objetivo: ángulo de apertura de 160°, diagonal Píxeles: 640 (H) x 480 (V) (307000 píxeles) Fotosensibilidad: 0,5 lux Temperatura de funcionamiento: –20 °C hasta +70 °C Ángulo de imagen horizontal: aprox. 130° Ángulo de imagen vertical: aprox. 100° Clase de protección: equivalente a IP68 Dimensiones (An x Al x P): 76 x 29 x 33 mm Peso: 80 g Homologaciones:
