MODE D'EMPLOI PerfectView CAM 29SX DOMETIC

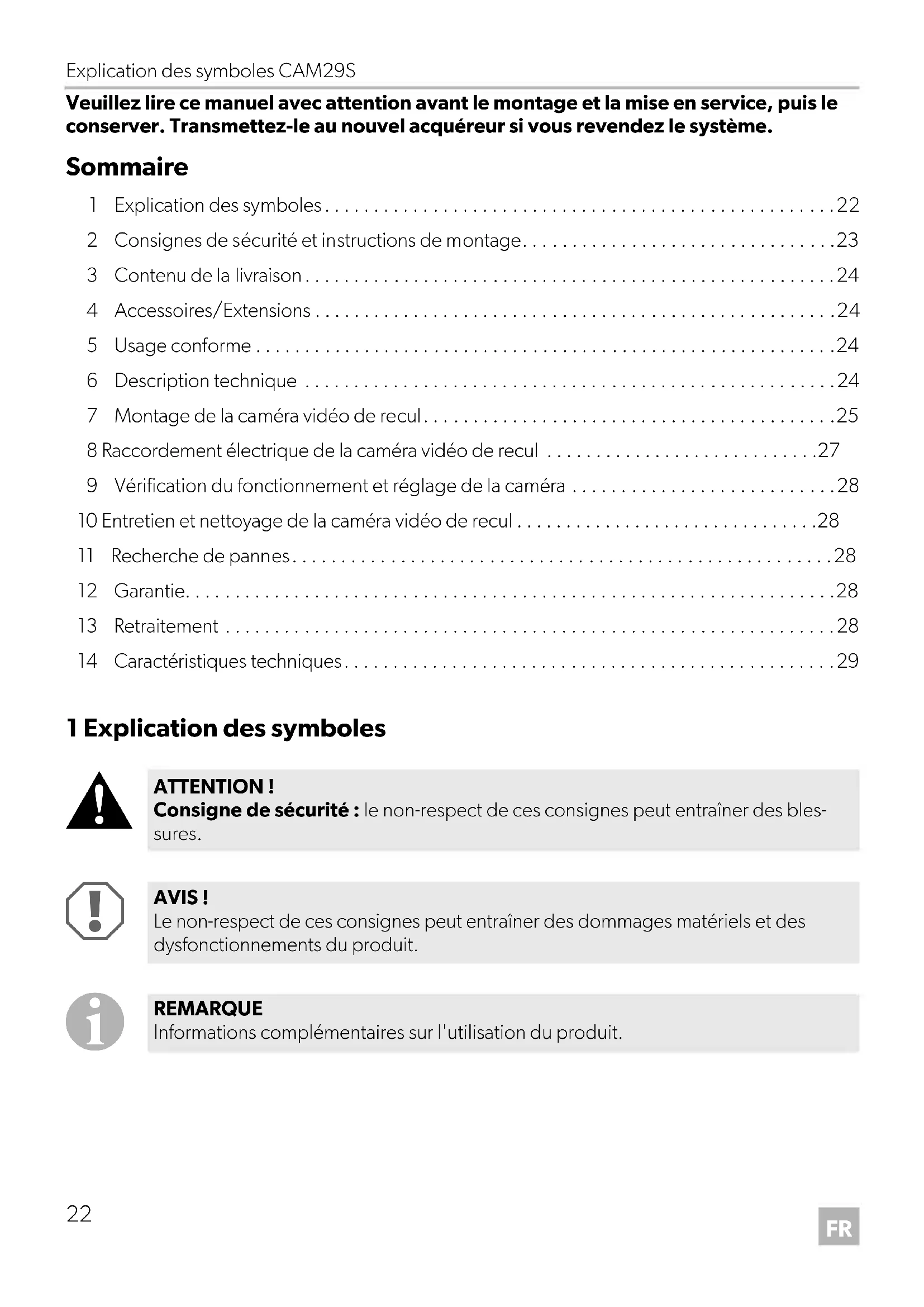

• Veuillez lire ce manuel avec attention avant le montage et la mise en service, puis le conserver. Transmettez-le au nouvel acquéreur si vous revendez le système. Sommaire 1 Explication des symboles p. 22
• 2 Consignes de sécurité et instructions de montage p. 23
• 3 Contenu de la livraison p. 24
• 4 Accessoires/Extensions p. 24
• 5 Usage conforme p. 24
• 6 Description technique p. 24
• 7 Montage de la caméra vidéo de recul p. 25
• 8 Raccordement électrique de la caméra vidéo de recul p. 27
• 9 Vérification du fonctionnement et réglage de la caméra p. 28
• 10 Entretien et nettoyage de la caméra vidéo de recul p. 28
• 11 Recherche de pannes p. 28
• 12 Garantie p. 28
• 13 Retraitement p. 28
• 14 Caractéristiques techniques 1 Explication des symboles p. 29

ATTENTION ! Consigne de sécurité : le non-respect de ces consignes peut entraîner des bles- sures. AVIS ! Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit. REMARQUE Informations complémentaires sur l'utilisation du produit. CAM29S-IO-16s.book Seite 22 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Consignes de sécurité et instructions de montage

2 Consignes de sécurité et instructions de montage Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :

• des défauts de montage ou de raccordement

• des influences mécaniques et des surtensions ayant endommagé le matériel

• des modifications apportées au produit sans autorisation explicite de la part du fabricant

• une utilisation différente de celle décrite dans la notice Respectez les consignes de sécurité et autres prescriptions imposées par le construc- teur du véhicule et par les professionnels de l’automobile ! Veuillez respecter les consignes suivantes lors du montage :

• Fixez les pièces installées dans le véhicule de manière à ce qu’elles ne puissent en aucun cas se desserrer (freinage brusque, accident) et risquer de causer des bles- sures aux occupants du véhicule.

• Respectez toujours les consignes de sécurité du fabricant du véhicule. Certains travaux (p. ex. au niveau des systèmes de rétention, AIRBAG, etc.) doivent être effectués uniquement par un personnel spécialisé ayant reçu une formation cor- respondante.

• Avant de percer des trous, assurez-vous que vous disposez d’un espace suffisant de l'autre côté du trou à percer afin que la mèche n'occasionne aucun dégât.

• Ébavurez tous les trous et protégez-les avec un enduit anticorrosif. Veuillez respecter les consignes suivantes lors de travaux sur des composants électriques :

• Pour contrôler la tension dans les câbles électriques, utilisez uniquement une lampe- témoin à diodes ou un voltmètre. Les lampes étalons à corps lumineux absorbent des courants trop élevés qui pour- raient endommager les systèmes électroniques du véhicule.

• Lors de l'agencement des raccords électriques, veillez à ce que ceux-ci – ne soient ni pliés, ni tordus, – ne frottent pas contre des arêtes, – ne soient pas placés dans des traversées à arêtes vives sans protection.

• Isolez toutes les connexions et tous les raccords.

• Protégez les câbles contre toute contrainte mécanique en les fixant par exemple aux lignes existantes à l'aide de serre-câbles ou de ruban vinyle. CAM29S-IO-16s.book Seite 23 Mittwoch, 7. Dezember 2016 5:03 17Contenu de la livraison CAM29S

La caméra est étanche. Veillez cependant à respecter les consignes suivantes en la manipulant :

• Ne dirigez jamais le jet d'un nettoyeur à haute pression sur la caméra.

• N’ouvrez pas la caméra et ne tirez jamais sur les câbles, car ceci nuit à l'étanchéité et au fonctionnement de la caméra.

• La caméra n'est pas prévue pour être utilisée dans l'eau. 3 Contenu de la livraison 4 Accessoires/Extensions 5Usage conforme La caméra CAM29S (n° d'article 9600000199) est conçue pour les systèmes vidéo de recul utili- sés dans les véhicules. Les systèmes vidéo de recul vous apportent une aide supplémentaire en marche arrière, mais ces appareils ne vous dégagent pas du devoir de prudence qui vous incombe lorsque vous conduisez en marche arrière. 6 Description technique La caméra CAM29S offre de nombreuses possibilités d'utilisation, p. ex. comme caméra vidéo de recul pour le montage en extérieur sur les véhicules. Le raccordement électrique s'effectue en raccordant sur le moniteur un câble prêt à être connecté. N° dans fig. 3, page 4 Quantité Désignation N° d'article 1 1 Caméra 9600000199 2 1 Câble de raccordement, longueur 20 m – – Matériel de fixation Désignation N° d'article Rallonge de câble de 5 m 9103555986 Rallonge de câble de 20 m 9103555670 CAM29S-IO-16s.book Seite 24 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Montage de la caméra vidéo de recul

7 Montage de la caméra vidéo de recul

7.1 Montage de la caméra

Respectez les consignes suivantes lors du choix de l'emplacement de montage pour la caméra :

• Tenez compte de la longueur du câble de la caméra.

• Si vous voulez utiliser la caméra comme caméra vidéo de recul, il est recommandé de la monter au centre de l’arrière du véhicule (fig. 4, page 4). L’emplacement de la caméra doit lui garantir une stabilité suffisante (au cas où, par exemple, des branches effleurant le toit resteraient accrochées à la caméra). ➤ Choisissez un lieu d'installation adéquat.

➤ Montez la caméra conformément à fig. 4, page 4.

➤ Vérifiez que la caméra est correctement fixée. REMARQUE Si vos connaissances techniques en matière d'installation et de raccordement d'élé- ments dans un véhicule sont insuffisantes, nous vous recommandons de faire installer la caméra vidéo de recul par un spécialiste. AVIS ! Avant de commencer à percer, assurez-vous qu’aucun câble électrique ou autre élé- ment du véhicule ne risque d’être endommagé par le perçage, le sciage ou le limage. REMARQUE Vérifiez que l'orientation est correcte. Si la caméra n'est pas correctement orientée, l'image apparaît de travers ou sens dessus-dessous sur le moniteur. CAM29S-IO-16s.book Seite 25 Mittwoch, 7. Dezember 2016 5:03 17Montage de la caméra vidéo de recul CAM29S

Veuillez respecter les consignes suivantes :

• Dans la mesure du possible, ne posez les câbles qu'à l'intérieur du véhicule. Ils y seront mieux protégés qu'à l'extérieur. Si vous devez malgré tout faire passer les câbles à l'extérieur du véhicule, veillez à ce qu'ils soient solidement fixés (en utilisant des serre-fils supplémentaires, du ruban vinyle, etc.).

• Installez les câbles à une distance suffisante des éléments chauds et/ou mobiles du véhicule (tuyaux d'échappement, arbres de transmission, dynamo, ventilateurs, chauffage, etc.) qui pourraient les endommager.

• Enveloppez de manière étanche les fiches des câbles de raccordement, afin de les protéger contre les infiltrations d'eau, ainsi que chaque connexion à un câble (dans le véhicule aussi) avec un ruban isolant de qualité (fig. 5 B, page 5). L'idéal est un ruban isolant autovulcanisant, par exemple celui de la marque 3M.

• Lors de la pose des câbles, veillez à ce que ceux-ci – ne soient ni fortement pliés, ni tordus, – ne frottent pas contre des arêtes, – ne soient pas placés dans des traversées à arêtes vives sans protection (fig. 2, page 3).

• Fixez soigneusement les câbles à l'intérieur du véhicule à l'aide de serre-câbles, de ruban vinyle ou fixez le câble avec de la colle pour éviter que quelqu'un ne trébuche dessus (risque de chute).

• Veillez à protéger chaque trou percé dans la carrosserie en prenant des mesures appropriées contre toute infiltration d’eau, par exemple en appliquant du mastic sur le câble et sur le passe- câble. AVIS ! Avant de commencer à percer, assurez-vous qu’aucun câble électrique ou autre élé- ment du véhicule ne risque d’être endommagé par le perçage, le sciage ou le limage. REMARQUE

• Pour la pose des câbles de raccordement, utilisez si possible des passages existants ou d'autres possibilités de passage telles que les arêtes de garnitures, grilles d'aéra- tion ou interrupteurs intégrés. Si aucun passage caoutchouté n’est disponible, per- cez un trou adéquat d’environ Ø 13 mm et placez une traversée de câble.

• Toute erreur de pose ou de branchement des câbles entraîne presque toujours des dysfonctionnements ou des détériorations des composants. Une pose et un bran- chement corrects des câbles sont indispensables au fonctionnement durable et fiable des composants que vous installez. CAM29S-IO-16s.book Seite 26 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Raccordement électrique de la caméra vidéo de recul

➤ Posez le câble de la caméra de manière à ce qu’il ne puisse en aucun cas être endommagé (p. ex. par une chute de pierres). ➤ Posez le câble de la caméra de telle manière que la prise soit facilement accessible si un démontage de la caméra était nécessaire. 8 Raccordement électrique de la caméra vidéo de recul Le schéma du circuit de la caméra vidéo de recul se trouve dans la fig. 6, page 5. Raccordement de la caméra

➤ Enfichez jusqu'à la butée la prise mâle du câble de la caméra (fig. 6 2, page 5) dans la prise femelle à 6 pôles (fig. 6 3, page 5) du câble de raccordement. Veillez à ce que le clapet plastique de la prise femelle atteigne la flèche située sur la prise mâle. ➤ Raccordez le connecteur à 6 pôles (fig. 6 4, page 5) du câble de raccordement au moniteur. REMARQUE

• Les opérations d'étanchéification des ouvertures ne doivent être entreprises que lorsque tous les réglages de position de la caméra ont été effectués et que les lon- gueurs de câbles de raccordement nécessaires sont définies.

• Faites passer le connecteur femelle du câble de la caméra à travers le passe-câbles avant de placer la traversée dans la carrosserie. N° dans fig. 6, page 5 Désignation 1Caméra 2 mini DIN mâle à 6 pôles 3 Prise mini-DIN femelle à 6 pôles 4Connecteur à 6 pôles 5 Moniteur avec douille à 6 pôles REMARQUE Veillez à ce que la prise de raccordement soit enfichée de telle sorte que les flèches sur la prise mâle et sur la prise femelle pointent l'une vers l'autre. CAM29S-IO-16s.book Seite 27 Mittwoch, 7. Dezember 2016 5:03 17Vérification du fonctionnement et réglage de la caméra CAM29S

9 Vérification du fonctionnement et réglage de la caméra ➤ Vérifiez le fonctionnement de la caméra après l'avoir raccordée à un écran. ➤ Si nécessaire, orientez la caméra à l'aide de l'image du moniteur, de sorte que l'image sur le moniteur soit horizontale. 10 Entretien et nettoyage de la caméra vidéo de recul

➤ Nettoyez le produit avec un tissu humide. 11 Recherche de pannes Pas d'images sur le moniteur. Cause possible : la caméra ou le moniteur ne sont pas correctement raccordés. ➤ Vérifiez toutes les connexions entre la caméra et le moniteur. ➤ Assurez-vous que le moniteur est alimenté en tension. 12 Garantie Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé. Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :

• une copie de la facture avec la date d'achat,

• le motif de la réclamation ou une description du dysfonctionnement. 13 Retraitement ➤ Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets. AVIS ! N’utilisez aucun objet coupant ou dur, ni de détergents pour le nettoyage. Cela pour- rait endommager le produit. CAM29S-IO-16s.book Seite 28 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Caractéristiques techniques

14 Caractéristiques techniques CAM29S N° d'article : 9600000199 Tension de service : 12 Vg Intensité absorbée : 60 mA Capteur d'images : Capteur ¼" CMOS Fonction miroir préréglée Objectif : 160° d'angle d'ouverture, diagonale Pixels : 640 (H) x 480 (V) (307000 pixel) Photosensibilité : 0,5 lux Température de fonctionnement : –20 °C à +70 °C Angle de prise de vue, à l'horizontale : env. 130° Angle de prise de vue, à la verticale : env. 100° Type de protection : équivalent IP68 Dimensions (l x h x p) : 76 x 29 x 33 mm Poids : 80 g Certifications :
