GEBRUIKSAANWIJZING PerfectView CAM 29SX DOMETIC

VOORZICHTIG! Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel. LET OP! Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken. INSTRUCTIE Aanvullende informatie voor het bedienen van het product. CAM29S-IO-16s.book Seite 54 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Veiligheids- en inbouwinstructies

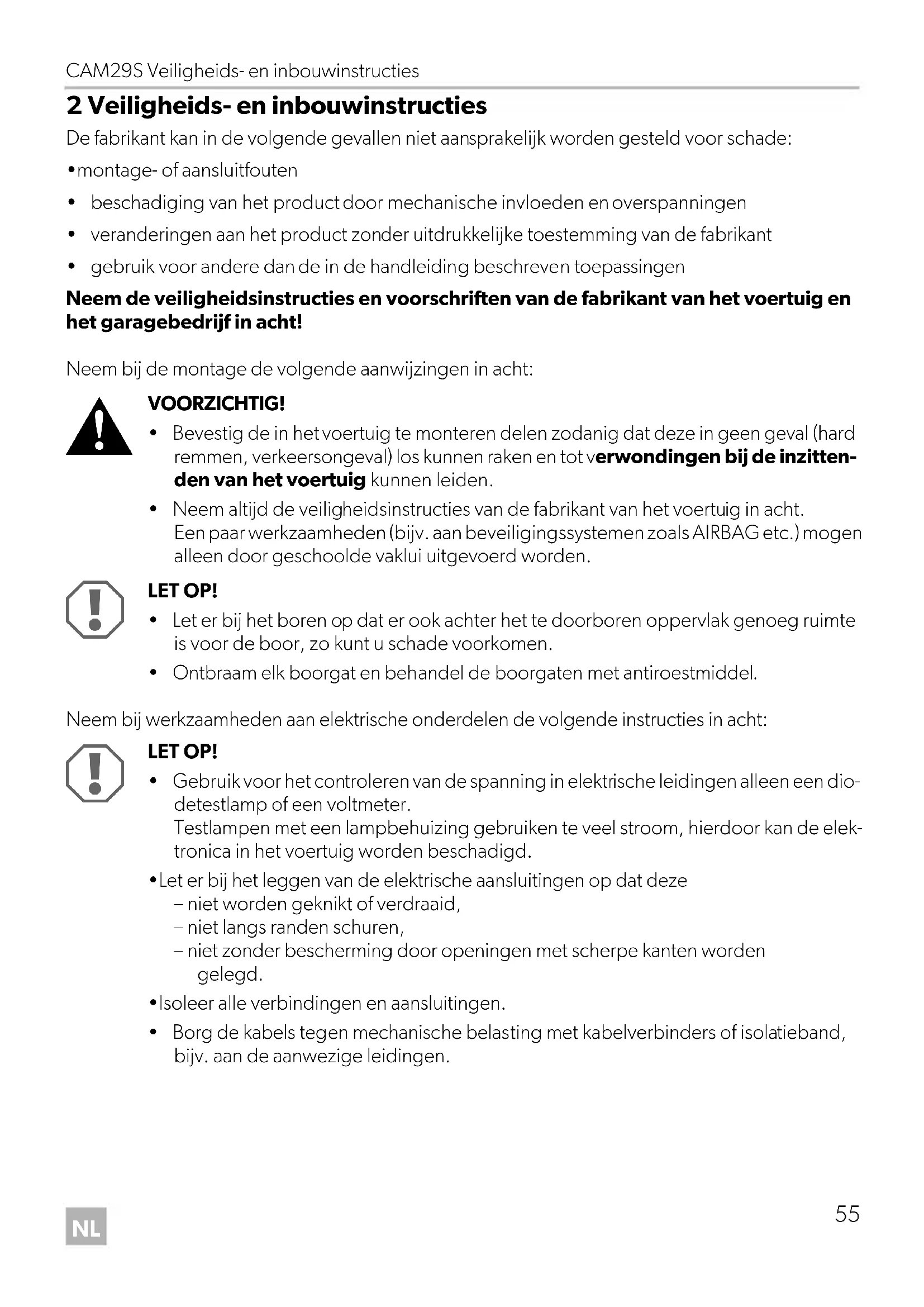

2 Veiligheids- en inbouwinstructies De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade:

• montage- of aansluitfouten

• beschadiging van het product door mechanische invloeden en overspanningen

• veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant

• gebruik voor andere dan de in de handleiding beschreven toepassingen Neem de veiligheidsinstructies en voorschriften van de fabrikant van het voertuig en het garagebedrijf in acht! Neem bij de montage de volgende aanwijzingen in acht:

• Bevestig de in het voertuig te monteren delen zodanig dat deze in geen geval (hard remmen, verkeersongeval) los kunnen raken en tot verwondingen bij de inzitten- den van het voertuig kunnen leiden.

• Neem altijd de veiligheidsinstructies van de fabrikant van het voertuig in acht. Een paar werkzaamheden (bijv. aan beveiligingssystemen zoals AIRBAG etc.) mogen alleen door geschoolde vaklui uitgevoerd worden.

• Let er bij het boren op dat er ook achter het te doorboren oppervlak genoeg ruimte is voor de boor, zo kunt u schade voorkomen.

• Ontbraam elk boorgat en behandel de boorgaten met antiroestmiddel. Neem bij werkzaamheden aan elektrische onderdelen de volgende instructies in acht:

• Gebruik voor het controleren van de spanning in elektrische leidingen alleen een dio- detestlamp of een voltmeter. Testlampen met een lampbehuizing gebruiken te veel stroom, hierdoor kan de elek- tronica in het voertuig worden beschadigd.

• Let er bij het leggen van de elektrische aansluitingen op dat deze – niet worden geknikt of verdraaid, – niet langs randen schuren, – niet zonder bescherming door openingen met scherpe kanten worden gelegd.

• Isoleer alle verbindingen en aansluitingen.

• Borg de kabels tegen mechanische belasting met kabelverbinders of isolatieband, bijv. aan de aanwezige leidingen. CAM29S-IO-16s.book Seite 55 Mittwoch, 7. Dezember 2016 5:03 17Omvang van de levering CAM29S

De camera is waterdicht. Neem desalniettemin de volgende instructies voor de omgang met de camera in acht:

• Stel de camera nooit direct bloot aan de straal van een hogedrukreiniger.

• Open de camera niet. Trek niet aan de kabels. Hierdoor kunnen de dichtheid en de werking van de camera verslechteren.

• De camera is niet voor gebruik onder water geschikt! 3 Omvang van de levering 4 Toebehoren/uitbreidingen 5 Gebruik volgens bestemming De camera CAM29S (artikelnr. 9600000199) is geschikt voor achteruitrijvideosystemen van voer- tuigen. Achteruitrijvideosystemen zijn een hulpmiddel bij achteruitrijden. Ze ontslaan u echter niet van de plicht bijzonder voorzichtig te zijn tijdens achteruitrijden. 6 Technische beschrijving De camera CAM29S kan zeer veelzijdig worden gebruikt, bijvoorbeeld als achteruitrij- videocamera voor buitenmontage aan voertuigen. De elektrische aansluiting wordt uitgevoerd via een aansluitklaar voorbereide kabel aan de monitor. Nr. in afb. 3, pagina 4 Hoeveelheid Omschrijving Artikelnr. 1 1 Camera 9600000199 2 1 Aansluitkabel, 20 m lang – – Bevestigingsmateriaal Omschrijving Artikelnr. Verlengkabel 5 m 9103555986 Verlengkabel 20 m 9103555670 CAM29S-IO-16s.book Seite 56 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Achteruitrijvideocamera monteren

7 Achteruitrijvideocamera monteren

Neem de volgende instructies in acht bij de keuze van een montageplaats voor de camera:

• Neem de lengte van de camerakabels in acht.

• Als u de camera als achteruitrijvideocamera wilt gebruiken, is het raadzaam om de camera in het midden van de achterzijde van het voertuig te monteren (afb. 4, pagina 4). De montageplaats moet voldoende stabiliteit bieden (om weerstand te bieden tegen bijvoor- beeld takken). ➤ Kies een geschikte montageplaats.

➤ Controleer of de camera goed is bevestigd. INSTRUCTIE Laat de achteruitrijvideocamera door een vakman in het voertuig monteren, als u niet over voldoende technische kennis over de montage en aansluiting van voertuigcom- ponenten beschikt. LET OP! Controleer voor het boren of geen elektrische kabels of andere delen van het voertuig door boren, zagen en vijlen beschadigd kunnen raken. INSTRUCTIE Let op de correcte afstelling. Als de camera niet correct wordt gericht, wordt het beeld scheef of verkeerd om op de monitor weergegeven. CAM29S-IO-16s.book Seite 57 Mittwoch, 7. Dezember 2016 5:03 17Achteruitrijvideocamera monteren CAM29S

7.2 Kabels aanleggen

Neem daarom de volgende instructies in acht:

• Leg de kabels indien mogelijk altijd binnen in het voertuig aan, want daar zijn ze beter beschermd dan aan de buitenkant van het voertuig. Indien u de kabels toch aan de buitenkant van het voertuig aanlegt, let dan op een veilige bevestiging (door extra kabelverbinders, isolatieband e.d.).

• Houd bij het aanleggen van de kabels altijd voldoende afstand tot hete en bewegende voertui- gonderdelen (uitlaatpijpen, aandrijfassen, dynamo, ventilatoren, verwarming e.d.), om beschadigingen aan de kabel te voorkomen.

• Omwikkel de stekkerverbindingen van de verbindingskabels ter bescherming tegen het indrin- gen van water en elke verbinding aan een kabel (ook in het voertuig) met een goede isolatie- band (afb. 5 B, pagina 5). Het best geschikt is zelfhardend afdichtingsband bijv. van 3M.

• Let er bij het leggen van de kabels op dat deze – niet te sterk worden geknikt of verdraaid, – niet langs randen schuren, – niet zonder bescherming door doorvoeren met scherpe randen worden gelegd (afb. 2, pagina 3).

• Bevestig de kabels met kabelbinders, isolatieband of door vastplakken met lijm veilig in het voertuig om verstrikken (gevaar om te vallen) te vermijden.

• Bescherm iedere doorvoer aan de buitenkant van de carrosserie d.m.v. geschikte maatregelen tegen het binnendringen van water, b.v. door de kabel met afdichtingspasta aan te brengen en door de kabel en de doorvoertule in te spuiten met afdichtingspasta. LET OP! Controleer voor het boren of geen elektrische kabels of andere delen van het voertuig door boren, zagen en vijlen beschadigd kunnen raken. INSTRUCTIE

• Gebruik voor de doorvoer van de aansluitkabels indien mogelijk originele doorvoe- ren of andere doorvoermogelijkheden, zoals bekledingsranden, ventilatieroosters of blinde schakelaars. Als er geen rubberstop aanwezig is, maak dan een boring van ca. Ø 13 mm en breng een kabeldoorvoertule aan.

• Het niet-vakkundig aanleggen of verbinden van kabels leidt steeds weer tot storin- gen of beschadigingen van onderdelen. Het correct aanleggen en verbinden van kabels is een voorwaarde voor een duurzame en storingsvrije werking van de later aangebouwde componenten. CAM29S-IO-16s.book Seite 58 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Achteruitrijvideocamera elektrisch aansluiten

➤ Leg de camerakabel zodanig binnen in het voertuig, dat deze in geen geval beschadigd kan raken (b.v. door steenslag). ➤ Monteer de camerakabel zodanig dat u bij een eventuele demontage van de camera eenvou- dig toegang heeft tot de stekkerverbinding. 8 Achteruitrijvideocamera elektrisch aansluiten Het schakelschema voor de achteruitrijvideocamera u in afb. 6, pagina 5. Camera aansluiten

➤ Steek de stekker van de camerakabel (afb. 6 2, pagina 5) helemaal in de 6-polige bus (afb. 6 3, pagina 5) van de aansluitkabel. Let erop dat de plastic kap van de bus tot aan de pijl op de stekker komt. ➤ Sluit de 6-polige stekker (afb. 6 4, pagina 5) van de aansluitkabel op de monitor aan. INSTRUCTIE

• Begin met het afdichten van de doorvoeren pas nadat alle instelwerkzaamheden aan de camera zijn voltooid en de benodigde lengtes van de aansluitkabels vastlig- gen.

• Trek de stekkerbus van de camerakabel door de kabeldoorvoer, voordat u de door- voer in de carrosserie aanbrengt. Nr. in afb. 6, pagina 5 Omschrijving 1Camera 2 6-polige mini-DIN-stekker 3 6-polige mini-DIN-bus 46-polige stekker 5 Monitor met 6-polige bus INSTRUCTIE Let erop dat u de stekkerverbinding zodanig aansluit dat de pijlen op stekker en stek- kerbus naar elkaar toe wijzen. CAM29S-IO-16s.book Seite 59 Mittwoch, 7. Dezember 2016 5:03 17Werking controleren en camera instellen CAM29S

9 Werking controleren en camera instellen ➤ Controleer de werking van de camera na aansluiten van een monitor. ➤ Richt de camera eventueel aan de hand van het monitorbeeld, zodat het beeld op de monitor horizontaal wordt weergegeven. 10 Achteruitrijvideocamera onderhouden en reinigen

➤ Reinig het product af en toe met een vochtige doek. 11 Storingen zoeken De monitor geeft geen beelden van de camera weer. De camera of de monitor zijn eventueel niet correct aangesloten. ➤ Controleer alle stekkerverbindingen tussen camera en monitor. ➤ Controleer of de monitor van spanning wordt voorzien. 12 Garantie De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het fili- aal van de fabrikant in uw land (adressen zie achterkant van de handleiding) of tot uw speciaalzaak. Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

• een kopie van de factuur met datum van aankoop,

• reden van de klacht of een beschrijving van de storing. 13 Afvoer ➤ Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften. LET OP! Geen scherpe of harde voorwerpen of reinigingsmiddelen bij het reinigen gebruiken. Dit kan het product beschadigen. CAM29S-IO-16s.book Seite 60 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Technische gegevens

14 Technische gegevens CAM29S Artikelnr.: 9600000199 Bedrijfsspanning: 12 Vg Stroomverbruik: 60 mA Beeldsensor: ¼" CMOS sensor Spiegelfunctie vooringesteld Lens: 160° openingshoek, diagonaal Beeldpunten: 640 (H) x 480 (V) (307000 pixel) Lichtgevoeligheid: 0,5 lux Bedrijfstemperatuur: –20 °C tot +70 °C Beeldhoek horizontaal: ca. 130° Beeldhoek verticaal: ca. 100° Beschermklasse: equivalent IP68 Afmetingen (b x h x d): 76 x 29 x 33 mm Gewicht: 80 g Certificaten:
