BRUKSANVISNING PerfectView RVS 580 AHD DOMETIC

Isolér alle forbindelser og tilslutninger.

Hetluftsblåsare (11)

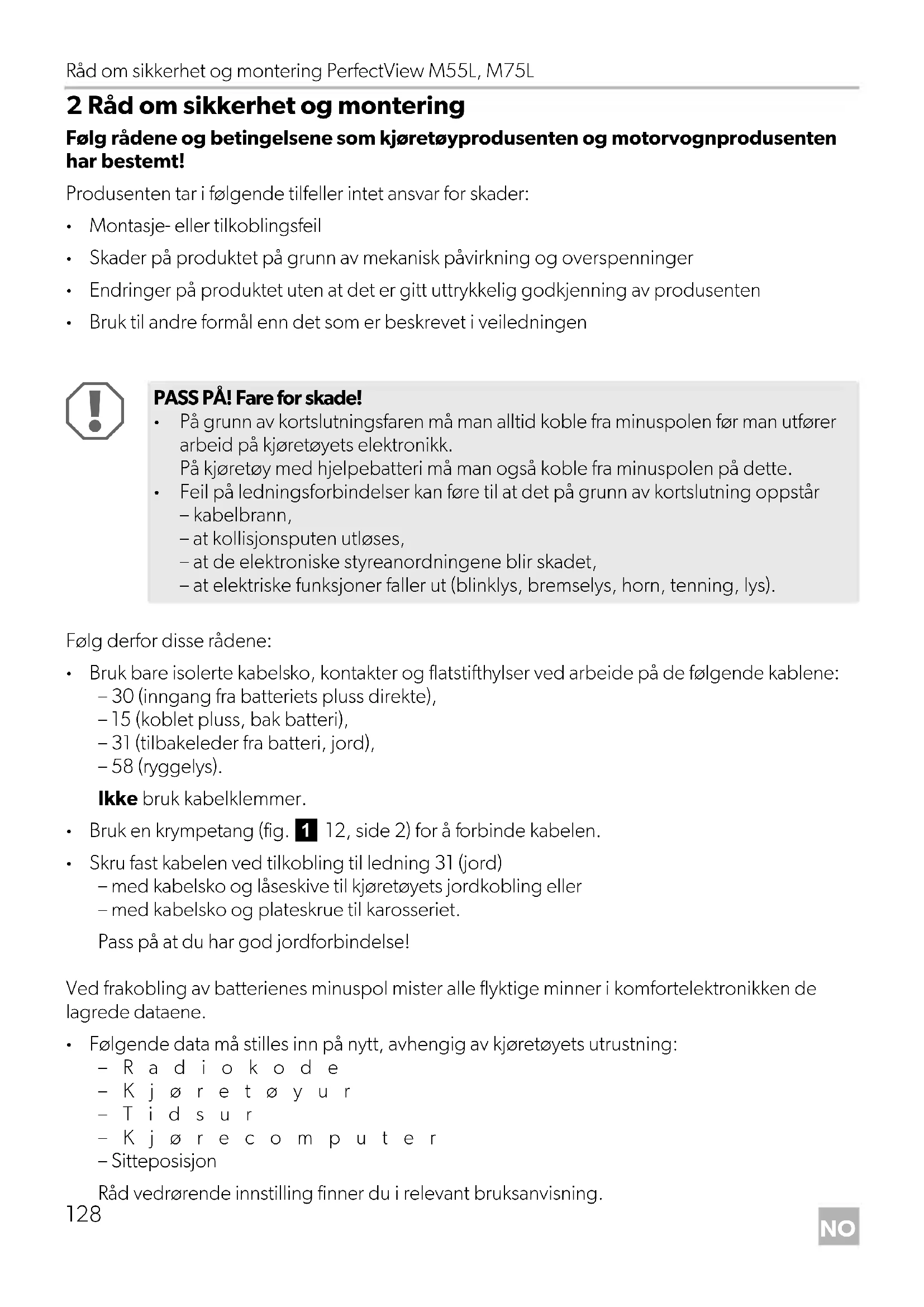

2 Råd om sikkerhet og montering Følg rådene og betingelsene som kjøretøyprodusenten og motorvognprodusenten har bestemt! Produsenten tar i følgende tilfeller intet ansvar for skader:

Montasje- eller tilkoblingsfeil

Skader på produktet på grunn av mekanisk påvirkning og overspenninger

Endringer på produktet uten at det er gitt uttrykkelig godkjenning av produsenten

Bruk til andre formål enn det som er beskrevet i veiledningen

Følg derfor disse rådene:

Følgende data må stilles inn på nytt, avhengig av kjøretøyets utrustning: –Radiokode –Kjøretøyur –Tidsur –Kjørecomputer – Sitteposisjon Råd vedrørende innstilling finner du i relevant bruksanvisning. PASS PÅ! Fare for skade!

På grunn av kortslutningsfaren må man alltid koble fra minuspolen før man utfører arbeid på kjøretøyets elektronikk. På kjøretøy med hjelpebatteri må man også koble fra minuspolen på dette.

Vær oppmerksom på følgende ved montering:

Vær oppmerksom på følgende ved arbeid på elektriske deler:

Bruk kun en diodetestlampe ved testing av spenningen i de elektriske ledningene (fig. 1 1, side 2) eller et voltmeter (fig. 1 2, side 2). Testlamper med andre lyskilder (fig. 1 3, side 2) forbruker for mye strøm, noe som kan skade kjøretøyets elektronikk.

Pass på ved plassering av de elektriske tilkoblingene, at disse – ikke blir knekt eller deformert, –ikke gnis mot kanter, – ikke legges uten beskyttelse gjennom gjennomføringer som har skarpe kanter (fig. 3, side 3).

Isoler alle forbindelser og tilkoblinger.

Sikre kabelen mot mekanisk belastning med kabelinnføringer eller isolasjonsbånd, f.eks. på eksisterende ledninger. Vær oppmerksom på følgende ved bruk av LCD-monitoren:

Fest skjermen slik at den ikke under noen omstendighet (bråbremsing, trafikkuhell) løsner og skader passasjerene.

Ikke fest skjermen i virkningsområdet til en kollisjonspute, da det kan føre til skader når kollisjonsputen utløses. FORSIKTIG!

Personer (inklusive barn) som på grunn av sine fysiske, sensoriske eller mentale ferdigheter eller på grunn av sin uerfarenhet eller manglende kjennskap ikke er i stand til å bruke produktet på en sikker måte, må ikke bruke dette produktet uten oppsyn eller anvisning fra en ansvarlig person.

Ikke åpne monitoren (fig. 4, side 3).

Monitoren må aldri hindre sikten når du kjører (fig. 8, side 4).

3 Leveringsomfang 4Tilbehør Tilgjengelig som tilbehør (ikke inkludert i leveransen): PASS PÅ!

Koble til riktig spenning.

Bruk ikke monitoren hvor den – utsettes for direkte solstråling, – utsettes for store temperatursvingninger, – utsettes for høy luftfuktighet, – hvor det er dårlig ventilasjon, – hvor det er støv eller olje.

Pass på at monitoren ikke faller ned.

Når du bruker monitoren i kjøretøyet, må kjøretøyet gå, slik at kjøretøybatteriet ikke utlades.

5Riktig bruk LCD-monitorene PerfectView M55L (Art.-nr. 9600000061) og M75L (Art.-nr. 9600000062) er monitorer, som i utgangspunktet er ment for bruk i kjøretøy. De kan brukes til å koble til kameraer (f.eks. ryggevideosystem) eller andre videokilder. LCD-monitorene er ment for bruk i alle kjøretøy. LCD-monitorene er ment for fritidsbruk. 6 Teknisk beskrivelse

6.1 Funksjonsbeskrivelse

2. Henter fram parametrene som skal stilles inn

Skrutrekker (9) Til elektrisk tilkobling og kontroll av denne trenger du følgende hjelpemidler:

Vær oppmerksom på følgende ved montering:

Monter aldri monitoren slik at du kan slå hodet mot den eller i virkningsområdet til en kollisjonspute. Hvis kollisjonsputen utløses kan det føre til skade.

Monitoren må aldri hindre sikten når du kjører (fig. 8, side 4).

Montasjestedet skal være jevnt.

Kontroller om det er tilstrekkelig rom under det valgte montasjestedet for å plassere skiver og muttere.

Vær oppmerksom på følgende ved legging av tilkoblingskabelen:

Bruk om mulig originalgjennomføringer eller andre gjennomføringsmuligheter, f.eks. lufte- gitter, til gjennomføring av tilkoblingskabel. Hvis det ikke er noen gjennomføringer tilgjengelig, må du bore et hull på ∅ 22 mm. Se etter på forhånd om det er nok plass til at boret kan komme ut (fig. 2, side 3).

Dekk til hullet med gjennomføringen (fig. b 1, side 6) i bunnplaten til monitorholderen.

For å unngå skader på kabelen, må du alltid sørge for å ha tilstrekkelig avstand til varme deler på kjøretøyet når du legger kabelen (lys, varmeapparat, vifter osv.).

➤ Når monitoren er avslått, trykker du på tasten «P» (fig. 0 2, side 5) for å slå på monitoren. ➤ Tasten lyser grønt. ✓ Det overførte bildet kommer fram.

8.2 Slå av monitoren

➤ Trykk på tasten «P» (fig. 0 2, side 5) for å slå av monitoren. ➤ Tasten lyser rødt. ✓ Bildet forsvinner.

Denne funksjonen trengs ved bruk av et tilhengerkamera (fig. c, side 6), når systemet aktiveres automatisk via reversgiret.

Ett kamera koblet til (f.eks. kjøretøy uten tilhenger): kameraet koblet til på CAM1 (1) blir aktivert

To kamera koblet til (f.eks. kjøretøy med tilhenger): kameraet koblet til på CAM3 (2) blir aktivert (CAM1 er inaktiv; CAM1 kan kun aktiveres med tasten «CAM») 9 Stell og rengjøring av LCD-monitor

kopi av kvitteringen med kjøpsdato,

årsak til reklamasjonen eller beskrivelse av feilen. PASS PÅ! Fare for skade!

Bruk ikke skarpe eller harde hjelpemidler til rengjøring, da det kan skade monitoren.
