INSTRUKCJA OBSŁUGI PerfectView CAM 44 DOMETIC

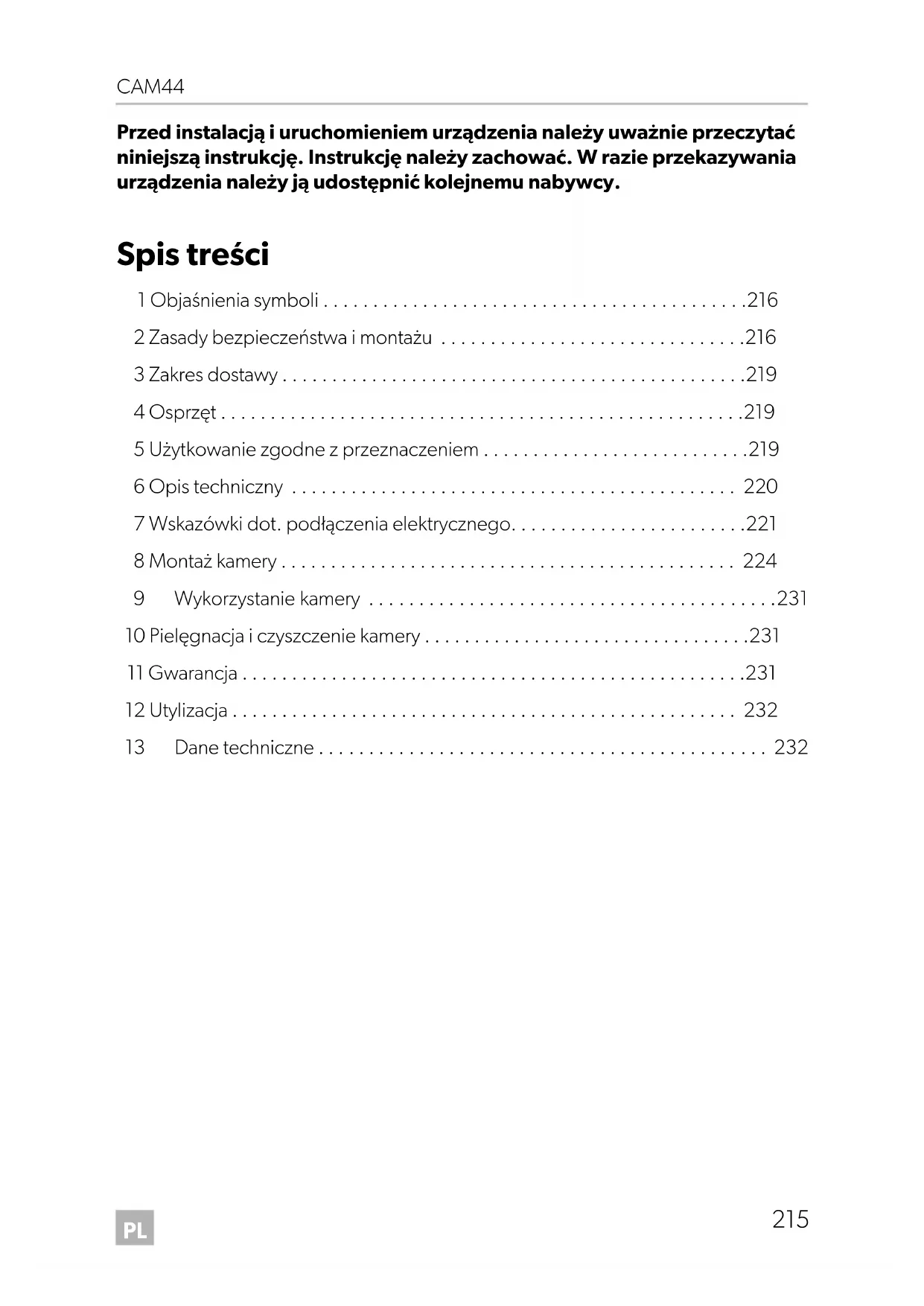

• Przed instalacją i uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządzenia należy ją udostępnić kolejnemu nabywcy. Spis treści 1 Objaśnienia symboli p. 216
• 2 Zasady bezpieczeństwa i montażu p. 216
• 3 Zakres dostawy p. 219
• 4 Osprzęt p. 219
• 5 Użytkowanie zgodne z przeznaczeniem p. 219
• 6 Opis techniczny p. 220
• 7 Wskazówki dot. podłączenia elektrycznego p. 221
• 8 Montaż kamery p. 224
• 9 Wykorzystanie kamery p. 231
• 10 Pielęgnacja i czyszczenie kamery p. 231
• 11 Gwarancja p. 231
• 12 Utylizacja p. 232
• 13 Dane techniczne CAM44-IO-16s.book Seite 215 Mittwoch, 5. Oktober 2016 11:38 11PL Objaśnienia symboli CAM44 p. 232

1Objaśnienia symboli

2 Zasady bezpieczeństwa i montażu Należy stosować się do zasad bezpieczeństwa i dokumentacji udostępnianych przez producenta i warsztaty serwisowe! Producent nie odpowiada za szkody spowodowane:

• błędami powstałymi w trakcie montażu lub podłączania

• uszkodzeniem produktu w sposób mechaniczny lub spowodowany przeciąźe- niami elektrycznymi

• zmianami dokonanymi w produkcie bez wyraźnej zgody producenta

• użytkowaniem w celach innych niż opisane w niniejszej instrukcji Dlatego należy stosować się do następujących wskazówek:

• Ze względu na zagrożenie zwarciem przed wykonywaniem prac w elektronice pojazdu należy odłączyć biegun ujemny. Biegun ujemny należy odłączyć również od dodatkowego akumulatora (jeśli istnieje). OSTRZEŻENIE! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała. OSTROŻNIE! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do obrażeń ciała. UWAGA! Nieprzestrzeganie może prowadzić do powstania szkód materialnych i zakłóceń w działaniu produktu. WSKAZÓWKA Informacje uzupełniające dot. obsługi produktu. CAM44-IO-16s.book Seite 216 Mittwoch, 5. Oktober 2016 11:38 11PL CAM44 Zasady bezpieczeństwa i montażu

• Niewłaściwe połączenia przewodów mogą sprawić, że na skutek zwarcia dojdzie do: –spalenia kabli, – aktywowania poduszki powietrznej, – uszkodzenia urządzeń sterowniczych, – awarii funkcji elektrycznych (kierunkowskazów migowych, światła hamowania, buczka, zapłonu, światła).

• Przy stosowaniu następujących przewodów należy używać tylko izolowanych końcówek kablowych, wtyczek i tulejek wtykowych płaskich: – 30 (wejście akumulatora od strony bieguna dodatniego, bezpośrednio), – 15 (przełączany biegun dodatni, za akumulatorem), – 31 (przewód powrotny od akumulatora, masa), – 58 (światła cofania). Nie wolno używać łączników świecznikowych.

• Do łączenia przewodów należy używać obcęgów zaciskowych (rys. 1 10, strona 3).

• Należy przymocować przewód śrubami przy przy przyłączach do przewodu 31 (masa) – za pomocą końcówki kablowej i podkładki zębatej do śruby masowej lub – za pomocą końcówki kablowej i wkrętu do blachy karoserii. Zwrócić uwagę na prawidłowe przeniesienie masy! Po odłączeniu bieguna ujemnego akumulatora następuje utrata wszystkich danych zapisanych w pamięci ulotnej.

• Wówczas konieczne jest ponowne ustawienie następujących danych (w zależności od wyposażenia pojazdu): –Kod radia – Zegar pojazdu – Zegar sterujący – Komputer pokładowy – Pozycja siedzenia Wskazówki dot. ustawiania znajdują się w instrukcji obsługi. Podczas montażu należy stosować się do następujących wskazówek:

• Części kamery do umieszczenia w pojeździe należy montować tak, aby w żadnych warunkach nie mogło dojść do ich poluzowania (ostre hamowanie, wypadek komunikacyjny), a w konsekwencji do obrażeń ciała pasażerów. CAM44-IO-16s.book Seite 217 Mittwoch, 5. Oktober 2016 11:38 11PL Zasady bezpieczeństwa i montażu CAM44

• Części umieszczane pod osłoną należy mocować tak, aby w przyszłości nie mogło dojść do ich poluzowania lub uszkodzenia innych części i przewodów oraz nieprawidłowego działania innych funkcji (układ kierowniczy, pedały itd.).

• Podczas wiercenia należy pamiętać o pozostawieniu wystarczającego miejsca na wylot wiertła. Pozwoli to uniknąć ewentualnych uszkodzeń (rys. 2, strona 4).

• Wygładzić wywiercony otwór, a następnie zabezpieczyć środkiem antykorozyj- nym.

• Zawsze stosować się do wskazówek bezpieczeństwa otrzymanych od producenta. Niektóre prace (np. przy systemach zabezpieczających, takich jak zestaw poduszek powietrznych) mogą wykonywać jedynie odpowiednio przeszkoleni specjaliści. Podczas pracy przy częściach elektrycznych należy stosować się do następujących wskazówek:

• Do sprawdzania napięcia w przewodach elektrycznych można używać tylko diodowej lampki kontrolnej (rys. 1 8, strona 3) lub woltomierza (rys. 1 9, strona 3). Lampki kontrolne z żarnikiem (rys. 1 12, strona 3) pobierają zbyt dużo prądu, co może spowodować uszkodzenie elektroniki pojazdu.

• Podczas układania przyłączy elektrycznych sprawdzić, czy – nie są one zgięte lub przekręcone, – nie ocierają się o krawędzie, – zostały zabezpieczone przed ostro zakończonymi przepustami (rys. 3, strona 4).

• Należy wykonać izolację wszystkich połączeń i przyłączy.

• Kabel należy zabezpieczyć przed uszkodzeniami mechanicznymi za pomocą zapinki lub taśmy izolującej, np. na istniejących przewodach. Kamera jest wodoodporna. Jej uszczelki nie są jednak odporne na działanie czyszczących urządzeń wysokociśnieniowych (rys. 4, strona 4). Dlatego podczas korzystania z kamery należy stosować się do następujących wskazówek:

• Nie wolno otwierać urządzenia, ponieważ otwieranie może wpłynąć negatywnie na jej szczelność i sprawność działania (rys. 5, strona 4).

• Nie należy pociągać za przewody, ponieważ może to wpłynąć negatywnie na szczelność i sprawność urządzenia (rys. 6, strona 4).

• Kamera nie nadaje się do zastosowania pod wodą (rys. 7, strona 4). CAM44-IO-16s.book Seite 218 Mittwoch, 5. Oktober 2016 11:38 11PL CAM44 Zakres dostawy

3 Zakres dostawy 4 Osprzęt Elementy dostępne jako osprzęt (nieobjęte zakresem dostawy): 5 Użytkowanie zgodne z przeznaczeniem Kamera CAM44 (nr produktu 9600000043) jest przeznaczona przede wszystkim do zastosowania w pojazdach. Znajduje ona zastosowanie w systemach wideo służących do obserwowania obszaru z tyłu pojazdu podczas jazdy wstecznej z pozycji siedzenia kierowcy np. podczas manewrowania lub parkowania.

Nr narys. 8, strona 5Ilość Nazwa Nr produktu11Kamera z pokrywą ochronną sterowaną za pomocą silnika22Pokrycie3 1 Osłona kamery4 1 Uchwyt kamery5 1 Podkładka izolacyjna6 1 Zestaw adapterów CAM44 91022000787 1 Przewód przedłużający 9102200030– 1 Materiał mocującyNazwa Nr produktuSkrzynka rozdzielcza AMP100 9600000210 OSTRZEŻENIE! Systemy wideo ułatwiające cofanie zapewniają pomoc podczas jazdy wstecz, jednakże nie zwalniają kierowcy z obowiązku zachowa- nia szczególnej ostrożności w trakcie wykonywania tego manewru. CAM44-IO-16s.book Seite 219 Mittwoch, 5. Oktober 2016 11:38 11PL Opis techniczny CAM44

6 Opis techniczny Kolorowa kamera ze zintegrowanym mikrofonem jest umieszczona w aluminiowej obudowie i przenosi obraz oraz dźwięk za pomocą przewodu do monitora. Jest wyposażona w obiektyw dalekiego i bliskiego zasięgu. Podczerwone diody LED zapewniają lepszą widoczność w nocy. Obiektyw dalekiego zasięgu pokazuje przestrzeń z tyłu pojazdu w taki sposób, w jaki jest ona widoczna przez tylną szybę pojazdu. Można go włączyć wówczas, gdy nie jest wykonywany manewr cofania. Obiektyw bliskiego zasięgu (kamera cofania) jest obiektywem szerokokątny, który pokazuje obszar znajdujący się bezpośrednio za pojazdem. Jest on uruchamiany przy włączeniu biegu wstecznego. Kamera w trybie jazdy wstecznej generuje trzy oznaczenia odstępu, które na podłączonym kolorowym monitorze są wyświetlane w postaci kolorowych linii. Kamera CAM44 jest wyposażona w sterowaną za pomocą silnika pokrywę ochronną, która chroni urządzenie przed zabrudzeniem.

Kamera składa się z następujących elementów: WSKAZÓWKA Kamery w ustawieniach fabrycznych mają funkcję prezentacji obrazu w odbiciu lustrzanym. Podłączony monitor musi z tego względu pracować w funkcji zwykłego obrazu. Nr narys. 9, strona 5Nazwa1 6-biegunowy przewód przyłączeniowy2 Obiektyw dalekiego zasięgu3 Podczerwone diody LED4 Obiektyw bliskiego zasięgu (kamera cofania)5 Mikrofon CAM44-IO-16s.book Seite 220 Mittwoch, 5. Oktober 2016 11:38 11PL CAM44 Wskazówki dot. podłączenia elektrycznego

7 Wskazówki dot. podłączenia elektrycznego

7.1 Układanie przewodów

Dlatego należy stosować się do następujących wskazówek:

• Do przeciągnięcia kabli przyłączeniowych należy użyć w miarę możliwości oryginalnych przepustów lub innych przejść, jak np. krawędzie osłony, kratka wentylacyjna lub ślepy włącznik. W przypadku braku przepustów należy wywiercić na przewody odpowiednie otwory. Przedtem konieczne jest sprawdzenie, czy jest wystarczająco dużo miejsca na wylot wiertła.

• W miarę możliwości przewody należy kłaść zawsze we wnętrzu pojazdu, ponieważ tam są lepiej zabezpieczone niż na zewnątrz, przy pojeździe. Jeśli jednak mimo to przewody będą kładzione na zewnątrz pojazdu, należy pamiętać o ich odpowiednim zamocowaniu (należy zastosować dodatkowe zapinki, taśmy izolujące itd.).

• Aby uniknąć uszkodzeń przewodów podczas ich układania, należy zachować wystarczającą odległość od gorących i ruchomych części pojazdu (rur wydecho- wych, wałków napędowych, alternatora, wentylatorów, ogrzewania, itd.) W celu zapewnienia ochrony mechanicznej należy zastosować rurę osłonową lub podobne materiały zabezpieczające.

• Należy przymocować połączenia wtykowe kabla łączącego za pomocą śrub w celu ochrony przed wnikaniem wody (rys. 0, strona 5).

• Podczas układania kabli sprawdzić, czy – nie są one mocno zgięte lub skręcone, – nie ocierają się o krawędzie, – zostały zabezpieczone przed ostro zakończonymi przepustami (rys. 3, strona 4). UWAGA! Niebezpieczeństwo uszkodzenia!

• Przed rozpoczęciem wiercenia należy sprawdzić, czy jest wystarczająco dużo miejsca na wylot wiertła.

• Nieprawidłowe ułożenie i połączenie kabli prowadzi do wadliwego działania lub uszkodzenia części. Prawidłowe ułożenie lub połączenie kabli stanowi warunek trwałego i niezakłóconego funkcjonowania montowanych dodatkowo elementów wyposażenia.

• Przewody nie mogą mieć przez dłuższy czas kontaktu z rozpuszczal- nikami (np. z benzyną) ze względu na ryzyko uszkodzenia. CAM44-IO-16s.book Seite 221 Mittwoch, 5. Oktober 2016 11:38 11PL Wskazówki dot. podłączenia elektrycznego CAM44

• Przewody w pojeździe należy przymocować tak, aby nie doszło do ich zaplątania (obsunięcia). Można użyć do tego zapinek, taśmy izolującej lub kleju.

• Każde wycięcie w powłoce zewnętrznej należy odpowiednio zabezpieczyć przed wodą, np. poprzez włożenie przewodu z masą uszczelniającą i spryskanie go oraz tulejki przepustowej tą masą.

7.2 Zastosowanie rozgałęźnika

Aby uniknąć chwiejnych styków przy rozgałęźnikach, należy zagwarantować, aby średnice kabli odpowiadały rozgałęźnikom. Przy zastosowaniu rozgałęźników należy postępować w następujący sposób: ➤ Kabel, który powinien zostać podłączony, należy umieścić w przednim korytku rozgałęźnika (rys. a A, strona 6). ➤ Koniec nowego kabla należy umieścić na długości ok. 3/4 w tylnym korytku (rys. a B, strona 6). ➤ Następnie należy zamknąć łącznik i wcisnąć za pomocą szczypców uniwersal- nych płaskich metalową osłonkę do łącznika, aby zapewnić zasilanie prądem elektrycznym (rys. a C, strona 6). ➤ Pokrywę ochronną należy przycisnąć aż do zatrzaśnięcia na łączniku. ➤ Mocowanie połączenia rozgałęźnika należy sprawdzić poprzez pociągnięcie kabla (rys. a D, strona 6). WSKAZÓWKA Do uszczelnienia wycięcia można przystąpić dopiero po przeprowadze- niu wszystkich prac nastawczych przy kamerze oraz w przypadku, gdy ustalone są wymagane długości przewodów przyłączeniowych. CAM44-IO-16s.book Seite 222 Mittwoch, 5. Oktober 2016 11:38 11PL CAM44 Wskazówki dot. podłączenia elektrycznego

7.3 Wykonanie prawidłowych połączeń lutowanych

Aby przylutować kabel do oryginalnych przewodów, należy postępować wnastępujący sposób: ➤ Z oryginalnego przewodu na długości 10 mm należy usunąć izolację (rys. b A, strona 6). ➤ Z kabla, który ma zostać podłączony, należy usunąć izolację na długości 15 mm (rys. b A, strona 6). ➤ Kabel, który ma zostać podłączony, należy owinąć wokół oryginalnego przewodu i zlutować oba kable (rys. b C, strona 6). ➤ Kabel należy zaizolować za pomocą taśmy izolacyjnej (rys. b D, strona 6). Aby połączyć dwa kable, należy postępować w następujący sposób: ➤ Należy usunąć izolację w obu kabli (rys. c A, strona 6). ➤ Na kabel należy naciągnąć kurczliwy wąż o długości ok. 20 mm (rys. c B, strona 6). ➤ Oba kable należy skręcić i zlutować (rys. c C, strona 6). ➤ Kurczliwy wąż należy nasunąć na miejsce lutowania i lekko go podgrzać (rys. c D, strona 6). CAM44-IO-16s.book Seite 223 Mittwoch, 5. Oktober 2016 11:38 11PL Montaż kamery CAM44

Do instalacji i montażu potrzebne są następujące narzędzia:

• Zestaw wierteł (rys. 1 1, strona 3)

• Wiertarka (rys. 1 2, strona 3)

• Śrubokręty (rys. 1 3, strona 3)

• Zestaw kluczy oczkowych lub szczękowych (rys. 1 4, strona 3)

• Przymiar (rys. 1 5, strona 3)

• Młotek (rys. 1 6, strona 3)

• Punktak (rys. 1 7, strona 3) Do podłączenia elektrycznego i jego sprawdzenia potrzebne są następujące środki pomocnicze:

• Lampka kontrolna diodowa (rys. 1 8, strona 3) lub woltomierz (rys. 1 9, strona 3)

• Taśma izolacyjna (rys. 1 11, strona 3)

• Ew. tulejki przepustowe do kabli Do przymocowania przewodów mogą być jeszcze potrzebne dodatkowe zapinki. CAM44-IO-16s.book Seite 224 Mittwoch, 5. Oktober 2016 11:38 11PL CAM44 Montaż kamery

Podczas montażu należy stosować się do następujących wskazówek:

• Aby uzyskać odpowiedni kąt widzenia, kamerę należy umieścić na wysokości co najmniej dwóch metrów. Podczas montażu należy zapewnić sobie wystarczająco dużo miejsca do stania.

• Należy zwrócić uwagę na to, czy miejsce montażu cechuje się wystarczającą wytrzymałością (czy np. w kamerę nie mogą się wplątać gałęzie znajdujące się na dachem pojazdu).

• Kamerę należy zamontować poziomo, na środku tyłu pojazdu (rys. d, strona 7).

• Należy koniecznie użyć dostarczonej wraz z urządzeniem podkładki izolującej (rys. 8 5, strona 5). Dzięki temu uniknie się prądów uszkodzeniowych spowo- dowanych błędnym połączeniem masy. Smugi na obrazie bądź zakłócenia dźwięku w głośniku aż do możliwości powstania uszkodzeń są skutkiem prądów uszkodzeniowych.

• Najlepszym sposobem zamocowania jest użycie śrub przechodzących przez ściankę nadwozia. Należy stosować się do następujących wskazówek: – Za wybraną pozycją montażową musi być wystarczająco dużo miejsca dla montażu. – Każde wycięcie w warstwie zewnętrznej należy odpowiednio zabezpieczyć przed wodą (np. poprzez umieszczenie w nim śrub z masą uszczelniającą i/lub spryskanie zewnętrznych części mocujących tą masą). – Nadwozie w miejscu mocowania musi być odpowiednio wytrzymałe – tak, aby można było dostatecznie mocno dociągnąć uchwyt kamery.

• Przedtem należy sprawdzić, czy jest odpowiednio dużo miejsca na wyjście wiertła (rys. 2, strona 4). OSTROŻNIE! Wybierając miejsce do montażu i mocując kamerę, należy zapewnić bezpieczeństwo osób, które mogą znaleźć się w jej pobliżu. Ewentualne zagrożenie może zostać spowodowane np. oderwaniem kamery przez gałęzie znajdujące się nad dachem pojazdu. WSKAZÓWKA Jeśli zamontowanie kamery powoduje zmianę wysokości i długości pojazdu umieszczonej w dokumentach pojazdu, konieczny jest ponowny odbiór przez uprawioną jednostkę certyfikującą (TÜV, DEKRA itd.). Fakt dokonania ponownego odbioru należy zgłosić do wpisania przez urząd ruchu drogowego do dokumentów pojazdu. CAM44-IO-16s.book Seite 225 Mittwoch, 5. Oktober 2016 11:38 11PL Montaż kamery CAM44

• W przypadku wątpliwości co do wyboru miejsca montażu należy skontaktować się z producentem nadwozia lub jego przedstawicielem.

Podczas montażu należy postępować w następujący sposób: ➤ Należy przytrzymać uchwyt kamery w wybranym miejscu montażu, a następnie zaznaczyć co najmniej dwa punkty nawiercania (rys. e, strona 7). ➤ Należy wykonać punktowanie w uprzednio zarysowanych miejscach za pomocą młotka lub punktaka; pozwoli to uniknąć umieszczenia wiertła w nieprawidło- wym miejscu. Mocowanie kamery za pomocą wkrętów do blachy (rys. f, strona 7)

➤ W uprzednio zaznaczonych punktach wywiercać otwory o średnicy 4 mm. ➤ Wszystkie otwory wiercone należy wygładzić i zabezpieczyć preparatem antykorozyjnym. ➤ Należy przykleić dwustronnie klejącą podkładkę izolacyjną (rys. 8 5, strona 5) na stronie montażu uchwytu. Płyta izolacyjna służy także jako uszczelnienie oraz ochrona lakieru. ➤ Należy przykręcić uchwyt kamery za pomocą wkrętów do blachy o wymiarze 5x20mm. WSKAZÓWKA Aby zminimalizować ryzyko korozji śrub, należy nasmarować gwinty. UWAGA! Mocowanie za pomocą wkrętów można przeprowadzać tylko w bla- chach stalowych o minimalnej grubości wynoszącej 1,5 mm. CAM44-IO-16s.book Seite 226 Mittwoch, 5. Oktober 2016 11:38 11PL CAM44 Montaż kamery

Przymocowanie kamery za pomocą śrub gwintowanych do nadwozia (rys. g, strona 7)

➤ W uprzednio zaznaczonych punktach należy wywiercić otwory o średnicy 5,5 mm. ➤ Wszystkie otwory wiercone należy wygładzić i zabezpieczyć preparatem antykorozyjnym. ➤ Należy przykleić dwustronnie klejącą podkładkę izolacyjną (rys. 8 5, strona 5) na stronie montażu uchwytu. Płyta izolacyjna służy także jako uszczelnienie oraz ochrona lakieru. ➤ Uchwyt kamery należy przykręcić za pomocą śrub gwintowanych o wymiarze M5 x 20 mm. W zależności od wytrzymałości nadwozia potrzebne są dłuższe lub krótsze śruby gwintowane. Wykonanie wycięcia na przewód przyłączeniowy kamery (rys. h, strona 8)

➤ Należy wywiercić w pobliżu kamery otwór o średnicy 16 mm. ➤ Wszystkie otwory wiercone w blasze należy wygładzić i zabezpieczyć preparatem antykorozyjnym. ➤ Wszystkie ostro zakończone przepusty należy zabezpieczyć tulejką przepustową. UWAGA! Uważać, aby podczas dociągania nakrętki nie przecisnęły się przez ściankę nadwozia. Użyć w razie potrzeby większych podkładek lub płytek blaszanych. WSKAZÓWKA Do przeciągnięcia kabli przyłączeniowych należy użyć w miarę możliwo- ści istniejących przepustów, jak np. kratka wentylacyjna. Jeśli nie istnieją żadne przepusty, należy wywiercić otwór o średnicy 16 mm. UWAGA! Niebezpieczeństwo uszkodzenia! Konieczne jest sprawdzenie, czy istnieje odpowiednio dużo miejsca na wylot wiertła. CAM44-IO-16s.book Seite 227 Mittwoch, 5. Oktober 2016 11:38 11PL Montaż kamery CAM44

Mocowanie kamery i osłony kamery

➤ Osłonę kamery (rys. 8 3, strona 5) należy nasunąć nad kamerę. – w taki sposób, aby nawiercone otwory mocowania osłony kamery (rys. i, strona 8) znajdowały się powyżej 3-mm gwintu kamery, – w taki sposób, aby oba nawiercone otwory mocowania osłony kamery (rys. i, strona 8) znajdowały się powyżej 3-mm gwintu kamery. ➤ Osłony boczne należy zamocować za pomocą obu śrub M3 x 6 mm, wkręcając je w środkowe otwory gwintowane (rys. i, strona 8). ➤ Należy wsunąć kamerę w uchwyt (rys. j, strona 8).

➤ Należy umocować kamerę luźno za pomocą czterech śrub M3 x 8 mm w obu otworach do mocowania (rys. j, strona 8). Kamera jest teraz wyśrodkowana. ➤ Należy ustawić kamerę tak, aby obiektyw tworzył z pionową osią pojazdu kąt ok. 20° (rys. k, strona 8).

UWAGA! Nie gdy nie należy montować kamery bez dodatkowej osłony. Do montaży osłony kamery należy użyć jedynie dostarczonych wraz z urządzeniem śrub M3 x 6 mm. Dłuższe śruby spowodują jej uszkodzenie. UWAGA! Do montażu kamery w uchwycie należy używać tylko dołączonych śrub. Dłuższe śruby spowodują jej uszkodzenie. WSKAZÓWKA Cztery śruby M3 x 8 mm należy dociągnąć dopiero wówczas, gdy kamera zostanie odpowiednio ustawiona (zob. rozdz. „Kontrola działa- nia i ustawienie kamery” na stronie 230). W tym celu należy jednak najpierw zamontować monitor i podłączyć do zasilania elektrycznego. CAM44-IO-16s.book Seite 228 Mittwoch, 5. Oktober 2016 11:38 11PL CAM44 Montaż kamery

8.3 Podłączenie kamery

➤ Wprowadzić przewód kamery do wnętrza pojazdu. ➤ Należy włożyć wtyczkę przewodu kamery do gniazda wtykowego przewodu przedłużającego. ➤ Połączenie wtykowe należy przymocować za pomocą śrub w celu ochrony przed wnikaniem wody (rys. 0, strona 5).

8.4 Podłączenie skrzynki rozdzielczej 9102200078

(rys. n, strona 9) Skrzynka rozdzielcza jest dostarczana w stanie gotowym do montażu. ➤ Należy przymocować ją w odpowiednim miejscu. ➤ Skrzynkę rozdzielczą można podłączyć do prądu w następujący sposób: – Należy podłączyć wejścia kamery monitora do przyłączy „V1” i „V2”. – Kabel systemowy kamery należy podłączyć do przyłącza „TWIN”. Kamera jest włączana bądź wyłączana poprzez włączenie biegu wstecznego lub za pomocą przycisku wyboru kamery na monitorze. WSKAZÓWKA

• Przewód kamery należy położyć tak, aby w razie zaistnienia koniecz- ności demontażu można było w łatwy sposób uzyskać dostęp do połączenia wtyczkowego pomiędzy kamerą a przewodem przedłu- żającym. Ułatwi to w znacznym stopniu demontaż.

• Aby zminimalizować ryzyko korozji wtyczki, należy posmarować jej środek, na przykład smarem biegunowym. CAM44-IO-16s.book Seite 229 Mittwoch, 5. Oktober 2016 11:38 11PL Montaż kamery CAM44

8.5 Podłączenie skrzynki rozdzielczej AMP100

Skrzynka rozdzielcza (nieobjęta zakresem dostawy) jest gotowa do montażu. ➤ Skrzynkę rozdzielczą należy zamontować w sposób opisany w dostarczonej wraz z nią Instrukcji montażu i obsługi.

➤ Skrzynkę rozdzielczą należy podłączyć do zasilania w sposób opisany w dostarczonej wraz z nią Instrukcji montażu i obsługi.

8.6 Kontrola działania i ustawienie kamery

➤ Po podłączeniu monitora należy sprawdzić działanie kamery. ➤ Kamerę w razie potrzeby można ustawić na podstawie obrazu na monitorze: Na monitorze, w dolnej krawędzi obrazu, powinien być widoczny tył lub zderzak pojazdu. Środek zderzaka powinien być jednocześnie środkiem obrazu (rys. m, strona 9). ➤ Należy dociągnąć cztery śruby mocujące kamery. ➤ Następnie należy nałożyć boczne pokrycia i zabezpieczyć każde z nich za pomocą śruby mocującej (rys. l, strona 8). Na monitorze należy ustawić kontrast oraz jasność. WSKAZÓWKA Jeśli podczas jazdy w przód miałyby być użyte oba moduły kamery, należy zamontować dostarczone wraz z urządzeniem łączniki przechylne (zob. Instrukcja montażu i obsługi dla AMP100). WSKAZÓWKA Wyjście „2” skrzynki rozdzielczej jest wyjściem pomocniczym, służącym na przykład do podłączenia zewnętrznego monitora. WSKAZÓWKA Wartości odległości między oznaczeniami odstępu (zob. rozdz. „Szaco- wanie odległości” na stronie 231) są prawidłowe jedynie wówczas, gdy kamera została zamontowana na wysokości ok. 230 – 250 cm. Po zainstalowaniu kamy należy sprawdzić rzeczywistą wysokość montażu. Jeśli wysokość montażu odbiega od tych wartości, wówczas należy ustalić rzeczywiste wartości odległości dla oznaczeń odstępu. CAM44-IO-16s.book Seite 230 Mittwoch, 5. Oktober 2016 11:38 11PL CAM44 Wykorzystanie kamery

9 Wykorzystanie kamery

9.1 Szacowanie odległości

Kamera w trybie jazdy wstecznej generuje trzy oznaczenia odstępu, które na podłączonym kolorowym monitorze są wyświetlane w postaci kolorowych linii (rys. p, strona 10). Linie te ułatwiają oszacowanie odległości pojazdu od przeszkody. Jeśli kamera została zamontowana na wysokości ok. 230 – 250 cm, wówczas linie pokazują następujące odległości: 10 Pielęgnacja i czyszczenie kamery

➤ Od czasu do czasu należy czyścić kamerę wilgotną ściereczką. 11 Gwarancja Warunki gwarancji zostały opisane w Karcie Gwarancyjnej dołączonej do produktu. W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie:

• uszkodzonych komponentów,

• kopii rachunku z datą zakupu,

• informacji o przyczynie reklamacji lub opisu wady. Kolor Odległośćzielony (A) około 3 mżółty (B) około 1 mczerwony (C) około 0,3 m UWAGA! Do czyszczenia nie wolno używać ostrych i twardych środków; mogą one uszkodzić urządzenie. CAM44-IO-16s.book Seite 231 Mittwoch, 5. Oktober 2016 11:38 11PL Utylizacja CAM44

12 Utylizacja ➤ Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu. Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji. 13 Dane techniczne PerfectView CAM44Nr produktu: 9600000043Czujnik obrazu: Daleki zasięg: 1/4" kolorowy czujnik CMOSok. 290000 pikseli, 648(H) x 488(V)Bliski zasięg: 1/3" CMOS, 762(H) x 504(V)System TV: PALCzułość: < 1 luksa lub 0,0 luksa z diodą IR LED(bliski zasięg) Kąt widzenia: Obiektyw dalekiego zasięgu: ok. 50°Obiektyw bliskiego zasięgu: ok. 140° po przekątnejCzułość mikrofonu: ok. 56 dBTemperatura przechowywania: -30 °C do +85 °CTemperatura robocza: -30 °C do +70 °CNapięcie robocze: 12 – 16 VgZużycie: maks. 4 W Wymiary szer. x wys. x gł. (z uchwytem):114 x 74 x 62 mmWaga: ok. 360 gAtesty:
