KÄYTTÖOHJE DHT61L DOMETIC

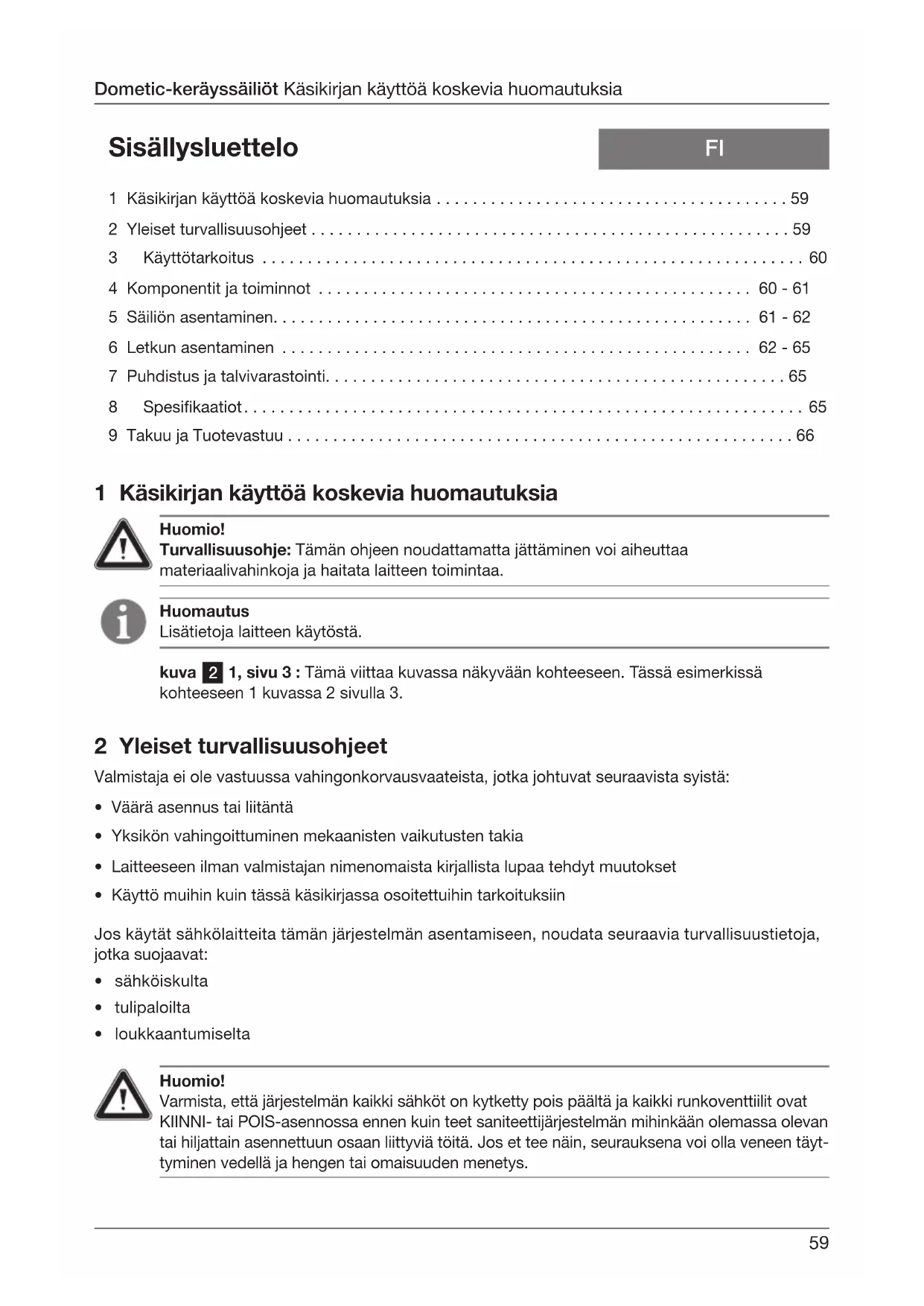

• Sisällysluettelo 1 Käsikirjan käyttöä koskevia huomautuksia p. 59
• 2 Yleiset turvallisuusohjeet p. 59
• 3 Käyttötarkoitus p. 60
• 4 Komponentit ja toiminnot p. 60
• - 61 5 Säiliön asentaminen p. 61
• - 62 6 Letkun asentaminen p. 62
• - 65 7 Puhdistus ja talvivarastointi p. 65
• 8 Spesikaatiot p. 65
• 9 Takuu ja Tuotevastuu 1 Käsikirjan käyttöä koskevia huomautuksia Huomautus Lisätietoja laitteen käytöstä. kuva 1, sivu 3 : Tämä viittaa kuvassa näkyvään kohteeseen. Tässä esimerkissä kohteeseen 1 kuvassa 2 sivulla 3. p. 66

Huomio! Turvallisuusohje: Tämän ohjeen noudattamatta jättäminen voi aiheuttaa materiaalivahinkoja ja haitata laitteen toimintaa. Huomio! Varmista, että järjestelmän kaikki sähköt on kytketty pois päältä ja kaikki runkoventtiilit ovat KIINNI- tai POIS-asennossa ennen kuin teet saniteettijärjestelmän mihinkään olemassa olevan tai hiljattain asennettuun osaan liittyviä töitä. Jos et tee näin, seurauksena voi olla veneen täyt- tyminen vedellä ja hengen tai omaisuuden menetys. 2 Yleiset turvallisuusohjeet Valmistaja ei ole vastuussa vahingonkorvausvaateista, jotka johtuvat seuraavista syistä:

• Väärä asennus tai liitäntä

• Yksikön vahingoittuminen mekaanisten vaikutusten takia

• Laitteeseen ilman valmistajan nimenomaista kirjallista lupaa tehdyt muutokset

• Käyttö muihin kuin tässä käsikirjassa osoitettuihin tarkoituksiin Jos käytät sähkölaitteita tämän järjestelmän asentamiseen, noudata seuraavia turvallisuustietoja, jotka suojaavat:

• loukkaantumiselta60 Dometic-keräyssäiliötKäyttötarkoitus Huomautus Kaikissa likavesiasennuksissa tulisi olla vesihajulukko, joka estää hajuja pääsemästä oleskelutiloihin. Huomio! Veneen käyttäjän täytyy tuntea paikalliset viemärijätemääräykset. 3 Käyttötarkoitus Dometic-keräyssäiliöjärjestelmät tarjoavat korkealaatuiset, pitkäikäiset varusteet wc:n jäte-veden varastointiin aluksessa ja jätevesien tehokkaaseen tyhjennykseen hyväksytyissä keräyspisteissä tai sallituilla vesillä. Ne estävät viemärijätettä pilaamasta herkkiä vesiä kuten venesatamia, uima- rantoja tai simpukkaviljelmiä. Dometic-keräyssäiliöitä voidaan käyttää myös likavesitarkoituksiin (suihkujen, pesualtaiden, pesu koneiden jne. vesi) sikäli kuin likavesi on ainoa säiliöön syötettävä vesityyppi. 4 Komponentit ja toiminnot Kohteet kuvassa , sivu 3 Kuvaus 1 Sisähalkaisijaltaan 38 mm:n (1,5 tuuman) poistoletkuliitäntä kansiliittimeen tai runkoventtiiliin 2 Sisähalkaisijaltaan 38 mm:n (1,5 tuuman) poistoletkuliitäntä kansiliittimeen tai runkoventtiiliin

Tarkastusportti tai paikka optiona saatavissa olevaa tasoilmaisimen mittakorkkia varten 4 Sisähalkaisijaltaan 16 mm:n (0,625 tuuman) tuuletusletkuliitäntä 5 tyhjiönpurkuventtiili 6 Sisähalkaisijaltaan 38 mm:n (1,5 tuuman) tuloletkuliitäntä wc:stä 7 integroidut asennusjalat (4 paikkaa)

Vuotamaton muotoilu. Dometic-keräyssäiliöiden liitännät on sijoitettu säiliön yläpinnalle, mikä estää säiliön sisällön pinnan alapuolisista virheellisistä liitoksista aiheutuvat vuodot. Hajuton, kestävä suorituskyky. Säiliöt on valmistettu lineaarisesta matalatiheyksisestä polyety- leenistä, joka on korroosionkestävyytensä ja hajutiiviytensä ansiosta paras keräyssäiliömateriaali Se kestää pidempään kuin tyypillinen runko. Luhistumissuoja. Lujatekoinen säiliö ja tyhjiönpurkuventtiili yhdessä estävät vauriot, jotka aiheu- tuvat suurilla tyhjiöpaineilla toimivista satamatyhjennyspumpuista.

3.1 Dometic-keräyssäiliöiden edut61

• Esiasennettu tulo ja kaksi lähtöä satama- ja runkoventtiililiitäntöjä varten

• Tulo- ja lähtöliitännät pyörivät, mikä mahdollistaa letkun liittämisen käytännössä mihin tahansa suuntaan (kuva D, sivu 3)

• Tyhjennysputket on muotoiltu erityisesti tukkeutumattomiksi

• Tyhjiönpurkuventtiili suojelee säiliötä ylipaineen aiheuttamalta lytistymiseltä

• Lisäliitännät mahdollistavat säiliön muuntamisen erilaisiin tulo- ja lähtökokoonpanoihin: – yksi tulo, kaksi lähtöä (kuva A, sivu 3) – yksi tulo, yksi lähtö säiliön samalla puolella (kuva B, sivu 3) – yksi tulo, yksi lähtö säiliön eri puolilla (kuva C, sivu 3)

• Vastaa ISO 8099:n vaatimuksia

5 Säiliön asentaminen Määritä sopivassa paikassa sijaitseva pinta, joka tukee säiliötä sen koko alalta. Jos asennuspinta täytyy valmistaa erikseen, käytä tähän vähintään 13 mm paksua venevaneria. Jos asennat kiin- nityshihnoilla, sisällytä asennuspinnalle tukipalikat (kuva B, sivu 4). Integroidun asennusjalan asentaminen (kuva A, sivu 4) Käytä säiliön kiinnittämiseen pintaan neljästä asennusjalkakohdasta säiliön pohjan ympäriltä halkaisijaltaan vähintään 6 mm (#12) kiinnittimiä ja halkaisijaltaan enintään 19 mm:n (0,75 tuuman) aluslevyjä.

5.1 Valitse paikka keräyssäiliölle

5.2 Asennuspinnan valmisteleminen

5.3 Säiliön asentaminen asennuspinnalle

Huomio! Keräyssäiliötä ei tulisi saattaa alttiiksi yli 45 °C:n (120 °F) lämpötiloille. Älä aseta säiliötä lähelle lämpölähteistä kuten moottorin pakosarjoja, vedenlämmittimiä, generaattoreita jne. Keräyssäiliö tulisi asettaa niin alas runkoon kuin mahdollista. Useimpien liitettyjen letkujen ja putkien tu- lisi laskea alaspäin säiliötä kohti, jotta painovoimainen viemäröinti on mahdollista ja hajujen syntyminen letkuissa estyy. Letkun, joka on liitetty ulkopuoliseen tyhjennyspumppuun, tulisi johtaa säiliöstä alaspäin. Säiliön mittojen (kuva , sivu 2) lisäksi jätä 16 cm (noin 6 tuumaa) tilaa säiliön yläpuolella, jotta putkituksen tekeminen on helppoa. Huoltojärjestely – koska Dometic -keräyssäiliöt voivat normaalikäytössä vaatia vähän huoltoa, tulee säiliö asentaa siten, että tarkastusporttiin pääsee helposti käsiksi.

Dometic-keräyssäiliöt Komponentit ja toiminnot Huomautus Vain yksi lähtöliitäntä (1 tai 2) voidaan muuntaa tarvittaessa tuloliitännäksi. Yhden lähdön täytyy pysyä alkuperäisessä paikassaan säiliössä. Säiliön (6) vastakkaisella puolella olevaa tuloliitäntää ei tulisi muuntaa lähtöliitännäksi.62 6 Letkun asentaminen Dometic-keräyssäiliöissä on esiasennettuna sisähalkaisi- jaltaan 38 mm:n (1,5 tuuman) ja 16 mm:n (0,625 tuuman) letkuliittimet. Jos saniteettijärjestelmäsi letkut ovat muuta kuin tätä kokoa, voit joko käyttää sovitinkappaleita muunta- aksesi Dometic-liitinkoon nykyistä letkuasi vastaavaksi tai asentaa uuden letkun, joka vastaa Dometic-säiliöliittimiä. Jos asennat uuden letkun, Dometic OdorSafe

Plus -sani- teettiletku tarjoaa parhaan suojan letkuhajuja vastaan wc: n ja keräyssäiliön tyhjennyslinjoissa. Se on saatavissa vain 38 mm:n (1,5 tuuman) sisähalkaisijalla. Dometic MaxFlex

-letku on saatavissa kaikissa koissa, jotka on listattu sani- teetti-tuuletusletkun koko-oppaassa (oikealla). Se tarjoaa korkealaatuisen hajusuojan. Kuviossa A on epäasiallinen asennus. Siinä on monia letkulinjoja, jotka voivat sisältää jumittuneita nes- teitä ja aiheuttaa hajuhaittoja. Kuviossa B on yksinkertaistettu, hyvin tehokas viemäröintijärjestelmä, joka voidaan saavuttaa Dometicin erikoisesti integroidun keräyssäiliöjärjestelmämuotoilun avulla.

Saniteetti, tuuletusletkun koko-opas (kuva , sivu 4) Avain (kuva , sivu 4) Huomio! Älä asenna säiliötä kohoumille kuten ruuvin kannoille, jotka voivat puhkaista säiliön. Älä anna säiliön estää pilssiveden vapaata virtausta. Kohde Kuvaus

Sisähalkaisijaltaan 38 mm:n (1,5 tuuman) saniteettiletku

Sisähalkaisijaltaan 25 mm:n (1 tuuman) saniteettiletku

Sisähalkaisijaltaan 19 mm:n (0,75 tuuman) saniteettiletku

Sisähalkaisijaltaan 16 mm:n (0,625 tuuman) saniteettiletku Vitte Kuvaus A viemäröinnin mutkikas sijoittelu B viemäröinnin yksinkertaistettu sijoittelu 1 ongelmaletku 2 keräyssäiliö

Huomautus Kiinnittimiä (pultteja, ruuveja, aluslevyjä jne.) ja kiinnityshihnoja ei toimiteta Dometic- keräyssäiliön mukana. Vitte Kuvaus 3 repijävälppäpumppu 4 runkoventtiili (ulkopuolinen tyhjennys) 5 haaraventtiili 6 tyhjennyspumppu Dometic-keräyssäiliötSäiliön asentaminen Kiinnityshihna-asennus (kuva B, sivu 4) Kiinnitä säiliön yläpinnan yli asennuspintaan molemmille puolille säiliötä korkeintaan 31 mm:n (1,25 tuuman) levyisillä kiinnityshihnoilla. Aseta hihnat säiliössä oleviin uriin.

Dometic-keräyssäiliöt Letkun asentaminen Kohde Kuvaus

Tyhjennysletku kansiliittimeen (38 mm sisähalk.)

Tyhjennysletku runkoventtiiliin ja tyhjennysliittimeen (38 mm sisähalk.) 3 tyhjennyspumppu 4 keräyssäiliö Huomautus Kaikissa jätevettä rungon läpi poistavissa liit- timissä täytyy olla venttiili, jossa on lukittavissa oleva kahva. Huomautus Huoltoventtiilit täytyy asentaa kaikkiin put- kituksiin, jotka sisältävät nestettä ja jotka on liitetty säännöllistä huoltoa tarvitseviin komponentteihin. Tyhjennysletkut (kuva , sivu 5)

Huomio – Tulvimisvaara! Jos wc, keräyssäiliö tai mikä tahansa osa liitetään mihinkään rungon läpi menevään liit- timeen, asianmukaisesti asennetut runkoventtiilit täytyy asentaa kaikkiin putkiin, jotka on yhdistetty rungon lävistävään liittimeen. Kaikkien järjestelmän käyttäjien täytyy päästä helposti käsiksi runkoventtiileihin. Kaikkien venttiilien täytyy vastata läpimitaltaan putkia ja olla laadultaan merikäyttöön sopivia (korroosionkestäviä). Kiinni ruuvattavia luistiventtiilejä ei suositella. Jos et tee näin, seurauksena voi olla veneen täyttyminen vedellä ja hengen ja omaisuuden menetys. Huomio – Tulvimisvaara! Eräät veneilykäytännöt ja/tai standardit vaativat tyhjennysputkitukseen asianmukaisesti sijoitettua tuuletettua silmukkaa, millä estetään meriveden takaisinvirtaus keräyssäiliöön. Järjestelmän asentajan ja veneen omistajan vastuulla on valita sopivat keinot, joilla es- tetään takaisinvirtaus keräyssäiliöön. Eri vene-wc-valmistajat käyttävät erikokoisia lähtöjä. Tarkista niiden wc:iden lähtöjen tai wc-tyhjennysletkujen koko, joka liitetään keräyssäiliöön.

• Jos liität aiemman wc-tyhjennysletkun uuteen säiliöön, käytä tarvittaessa sovituskappaletta sen liittämiseksi 38 mm -säiliötuloliittimeen.

• Jos asennat uuden letkun wc:stä säiliöön, käytä sisähalk- aisijaltaan 38 mm:n Dometic OdorSafe Plus -letkua. Käytä tarvittaessa sovituskappaletta wc:n ja letkun välissä.

• Käytä 90°-kulmaliittimiä mutkiin, joiden säde on alle 210 mm.

• Dometic-keräyssäiliössä on toinen tuloliitin, jos halutaan mieluummin erillinen tuloliitin ja lähtöliitäntöjä tarvitaan vain yksi.

• OdorSafe Plus -letku tai jäykkä putki tulisi asentaa kaik- kiin letkutuksen kohtiin, joihin saattaa jäädä jätevettä.

• Joitkin olemassa olevat runkoventtiilit ja rungon läpi tap- ahtuvan tyhjennyksen liittimet saattavat olla läpimitaltaan 25 mm. Jos näin on, käytä 38 mm x 25 mm -kavennus- kappaletta ja 25 mm MaxFlex-saniteettiletkua. Kohde Kuvaus

Ensimmäinen vene-wc (25, 38 tai 40 mm tyhjennys)

Haara- tai T-kappale (täytyy asentaa virtauksen suuntaan) 4 Letku wc:istä keräyssäiliöön 5 keräyssäiliö Vene-wc:stä keräyssäiliöön (kuva , sivu 5)

Letkun asentaminen Dometic-keräyssäiliöt

• Dometic-keräyssäiliön tuuletusliitäntään sopii sisähalkaisijaltaan 16 mm:n tuuletusletku.

• Asenna tuuletuslinjaan Dometic-tuuletussuodatin, joka imee pahanhajuiset kaasut ja päästää vain raikastettua ilmaa ulos. Kohde Kuvaus 1 tuuletusletku 2 tuuletussuodatin 3 keräyssäiliö Huomautus Tuuletuslinjassa ei saa olla matalia kohtia, joihin neste voi jäädä seisomaan. Tuuletusletku (kuva , sivu 5)

Älä rajoita mahdollisuutta vetää letkua tai putkea (kuva A, sivu 6). Vältä teräviä kulmia ja tiukkoja mutkia (kuva B, sivu 6). Älä käytä nippusiteitä letkun tai putken kiinnittämiseen. Tue joustava letku aina 0,3 m (12 tuuman) välein ja jäykkä putki aina 1,5 m (5 jalan) välein. Aseta letkun tai putken alle tuki koko matkalle, missä mahdollista (kuva C, sivu 6). Laipioiden läpiviennit (kuva , sivu 6) Varmista laipion molemmat puolet varmistaaksesi, että poraus ei osu:

• polttoaine- tai vesisäiliöihin

• johtoihin tai putkiin

• vahvistusjäykistimiin (4), jotka tukevat runkoa Kun teet uusia reikiä, vältä levyjä (1) ja jäykistimiä (4), jotka pitävät laipioita tai osastoja paikallaan. Tee tarvittavat vahvistukset, jotta rakenteen lujuus ei kärsi.

• mahdollinen (3) Letku ja lämmönlähteet Joustavien letkujen käyttölämpötila kieltää niiden asettamisen alttiiksi suurelle tai suoralle kuu- muudelle kuten hehkulampuille tai moottorin pakosarjoille. Jos letkujärjestelmän jonkin osan täytyy sijaita lähellä lämpölähdettä, käytä jäykkää putkea letkun sijaan. Kun yhdistät joustavan letkun muoviliittimeen (kuva , sivu 7), käytä Dometic-keräyssäiliön mukana toimitettua erityistä letkurasvaa. Laita rasvaa liittimen pään ympärille ja liittimeen tulevan letkun pään sisäpuolelle. Dometic-rasva helpottaa liittämistä. Älä käytä mitään muuta rasvaa, tiivistettä tai liimaa. Letkuliittimet (kuva , sivu 7) Jokainen letkuliitos tulisi varmistaa vuotomahdollisuuden estämiseksi kahdella letkuliittimellä. Aseta liitinten ruuvit 180° päähän toisistaan ja kiristä liittimet. Älä vedä liittimiä liian tiukkaan tai ne saattavat leikkautua letkuun. Jos liian tiukkaan vetäminen on ainoa tapa tukkia vuoto, letku-liitin-liitok- sen koot eivät vastaa toisiaan. Tarvitaan sovitinkappale tai erikokoinen liitin. Vältä liittimiä, joissa on nikkelöidyt ruuvit, koska näissä voi esiintyä korroosiota. Käytä liittimiä, jotka on valmistettu 100-prosenttisesti ruostumattomasta teräksestä.

6.3 Suositeltavat letkuasennusmenetelmät

6.4 Letkun liittäminen muoviliittimiin

Dometic-keräyssäiliöt Letkun asentaminen 7 Puhdistus ja talvivarastointi 8 Spesifikaatiot Keräyssäiliöihin jää aina pieni määrä vettä, joten on hyvä tapa huuhdella keräyssäiliö kokonaan sen jälkeen, kun sisältö on tyhjennetty.

1. Lisää ensimmäisen tyhjennyspumppauksen jälkeen keräyssäiliödeodoranttia tai puhdistu-

sainetta wc-altaaseen ja huuhtele se vedellä.

2. Jatka huuhtelua ja säiliön tyhjäksi pumppaamista, kunnes keräyssäiliöstä tuleva poistovesi

on kirkasta. Materiaalit Keräyssäiliö: polyetyleeni; seinän nimellispaksuus 6,3 mm. Luonnollinen väri. Liittimet: polyvinyylikloridi, ABS. Väri valkoinen. Tiivistysholkit: ristisilloitettu EPDM-kumi/polypropyleeni. Väri valkoinen. Dometic DHT-L-sarjan keräyssäiliöt on painetestattu 30 kPa:iin asti (0,3 baaria, 4 PSI). Käytä ainoastaan puhtaan veden propyleeniglykolipakkasnestettä keräyssäiliön talvivarastointiin. Varmista, että pakkasneste ei sisällä alkoholia.

1. Pumppaa keräyssäiliö tyhjäksi.

2. Huuhtele järjestelmä kokonaan puhtaalla vedellä ennen kuin lisää puhtaan veden propyleeni-

glykolipakkasnestettä keräyssäiliöön.

Malli Tilavuus L / US-gal. Paino tyhjänä kg / lb. Paino täytenä kKg / lb. Mitat mm / tuuman DHT42L 42 / 11 5.4 / 12 47.9 / 105.5 460 x 350 x 348 / 18.1 x 13.8 x 13.7 DHT61L 61 / 16 7.7 / 17 69.4 / 153 660 x 350 x 348 / 26.0 x 13.8 x 13.7 DHT88L 88 / 23 10.2 / 22.5 98.9 / 218 800 x 400 x 388 / 31.5 x 15.7 x 15.3 DHT110L 110 / 29 14 / 30.9 125.9 / 277.4 1200 x 350 x 348 / 47.2 x 13.8 x 13.7 DHT137L 137 / 36 14.5 / 32 153.3 / 338 1200 x 400 x 388 / 47.2 x 15.7 x 15.3 Huomautus Jos liittimet ruuvi on hieman magneettinen, se saattaa olla matalalaatuisempaa ruostuma- tonta terästä tai nikkelöity.66 Eurooppa: Takuu ja asiakaspalvelu Takuujärjestelyt vastaavat EY-direktiiviä 44/1999/EY ja normaaleja, ehtoja, joita kyseessä olevassa maassa sovelletaan. Käänny takuutapauksissa tai muissa palvelutapauksissa muualla tässä käsikirjassa mainitun Dometic/Waeco-palveluosaston puoleen. Mikään epäasiallisesta käytöstä johtuva vahinko ei kuuluu takuun piiriin. Takuu ei kata mitään tuotteeseen tehtyjä muutoksia tai muiden kuin alkuperäisten Dometic-osien käyttöä; takuu ei ole voimassa eikä mitään velvoitteita ole olemassa, jos asennus- ja käyttöohjeita ei noudateta. Tuotevastuu Dometic Groupin ja siihen kuuluvien yritysten tuotevastuu ei käsitä vahinkoja, joiden syynä voi olla: virheellinen käyttö; epäasialliset muutokset laitteeseen tai siihen kajoaminen; haitalliset ympäristövaikutukset, jotka voivat vaikuttaa laitteistoon itseensä tai laitteiston välittömään ympäristöön tai alueella oleviin henkilöihin. Takuupalvelua saadaksesi käänny ensin sen paikallisen kauppiaasi puoleen, jolta hankit tuotteen, tai valitse internet-osoite http://www.dometic.com löytääksesi alueeltasi kauppiaan. 9 Takuu ja Tuotevastuu Dometic-keräyssäiliötTakuu ja Tuotevastuu67 Dometic avloppstankar Använda bruksanvisningen
