Producttype	Zwartwatertank voor maritiem gebruik
Merk	Dometic
Model	DHT61L
Inhoud	61 liter (16 US gallon)
Afmetingen (L x B x H)	660 x 350 x 348 mm (26,0 x 13,8 x 13,7 inch)
Leeggewicht	7,7 kg (17 lb)
Gevuld gewicht	69,4 kg (153 lb)
Tankmateriaal	Lineair polyethyleen lage dichtheid, minimale dikte 6,3 mm
Materiaal van aansluitingen	Polyvinylchloride (PVC) en ABS, wit
Leidingdiameter	Ingang: 38 mm (1,5 in.); Uitgang: 38 mm (1,5 in.); Ontluchting: 16 mm (0,625 in.)
Testdruk	Tot 30 kPa (0,3 bar, 4 PSI)
Conformiteit	ISO 8099
Belangrijkste functies	Opslag van afvalwater van boordtoiletten; voorgenomteerd met een inlaat en twee draaibare uitlaten; anti-implosie vacuümventiel; inspectieopeningen
Installatie	Montage op de vloer via geïntegreerde voeten of riemen; laag in de romp voor zwaartekrachtafvoer; vermijd warmtebronnen >45°C
Reiniging	Spoelen met zoet water na lediging; gebruik een deodorant/reiniger voor zwartwatertanks
Winterklaar maken	Gebruik antivries op basis van propyleenglycol (alcoholvrij) gemengd met zoet water
Veiligheid	Niet blootstellen aan meer dan 45°C; installeer volle doorlaatkleppen op de rompuitlaten; gebruik roestvrijstalen slangklemmen
Garantie	1 jaar voor privégebruik, 90 dagen voor commercieel gebruik (Europa en Noord-Amerika)
Onderdelen en repareerbaarheid	Aansluitingen en vacuümventiel vervangbaar; speciale smeermiddel meegeleverd; roestvrijstalen slangklemmen aanbevolen

Veelgestelde vragen - DHT61L DOMETIC

Wat is de capaciteit van de DHT61L-tank?

De DHT61L-tank heeft een capaciteit van 61 liter (16 US gallon).

Wat zijn de aansluitdiameters?

Inlaat en uitlaat 38 mm (1,5 inch), ontluchting 16 mm (0,625 inch).

Kan ik deze tank gebruiken voor grijs water?

Ja, op voorwaarde dat er geen zwart water bij komt en dat elk toestel dat grijs water produceert is uitgerust met een waterslot om geuren te voorkomen.

Hoe installeer ik de tank correct?

Plaats hem zo laag mogelijk in de romp, kantel de leidingen naar de tank voor zwaartekrachtafvoer. Bevestig hem via de geïntegreerde montagevoeten of riemen. Vermijd warmtebronnen boven 45°C.

Welk type leidingen gebruiken?

Gebruik OdorSafe Plus leidingen van 38 mm voor lage geurdoorlatendheid, of MaxFlex voor andere diameters. Er kunnen adapters nodig zijn om bestaande leidingen aan te sluiten.

Hoe onderhoud ik de tank?

Spoel na elke lediging met zoet water. Gebruik een deodorant of reinigingsmiddel voor zwartwatertanks door het in de toiletpot te gieten.

Hoe maak ik de tank winterklaar?

Leeg en spoel het systeem, voeg dan een mengsel van propyleenglycol antivries zonder alcohol en zoet water toe.

Wat zijn de risico's op lekkage?

Aansluitingen boven het tankniveau verminderen lekkagerisico's. Gebruik twee roestvrijstalen slangklemmen per verbinding en smeer met het meegeleverde product.

Wat te doen bij geuren?

Installeer een Dometic luchtontluchtingsfilter op de ontluchtingsleiding om stinkende gassen te absorberen. Zorg ervoor dat de leidingen geen vloeistof vasthouden.

Wat is de garantie op het product?

In Europa, garantie volgens richtlijn 44/1999/EG; in Noord-Amerika, 1 jaar voor privégebruik, 90 dagen voor commercieel gebruik. Schade door verkeerde installatie is niet gedekt.

GEBRUIKSAANWIJZING DHT61L DOMETIC

4 seacock (overboard discharge)

5 wye valve

6 discharge pump

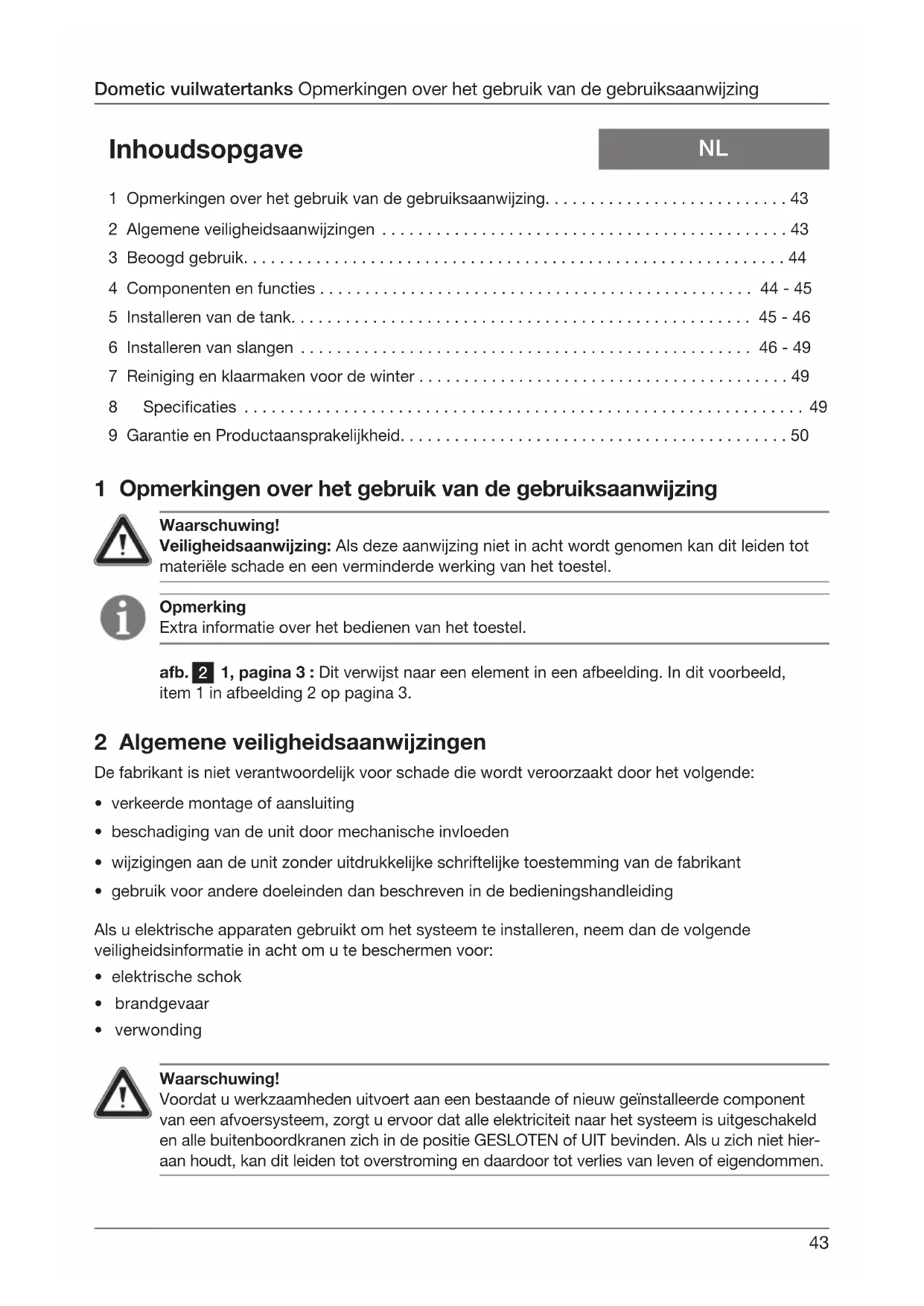

1 Opmerkingen over het gebruik van de gebruiksaanwijzing. 43
2 Algemene veiligheidsaanwijzingen 43
3Beoogd gebruik. 44
4 Componenten en functies 44-45
5 Installeren van de tank. 45-46
6 Installeren van slangen 46-49
7 Reiniging en klaarmaken voor de winter 49
8 Specificities 49
9 Garantie en Productaansprakelijkheid. 50

1 Opmerkingen over het gebruik van de gebruiksaanwijzing

Waarschuwing!

Veiligheidsaanwijzing: Als deze aanwijzing Niet in acht worden genomen kan dit leiden tot materielle schade en een verminderde werkig van het toestel.

Opmerking

Extra informatatie over het bedieren van het toestel.

afb. 2 1, pagina 3: Dit verwijst maar een element in een afbeelding. In dit voorbeeld, item 1 in afbeelding 2 op pagina 3.

2 Algemene veiligheidsaanwijzingen

De fabrikant is Niet verantwoordelijk voor schade die worden veroorzaakt door het volgende:

• verkeerde montage of aansluiting
• beschadiging van de unit door mechanische invloeden
• wijzigingen aan de unit zonder uitdukkelijke schriftelijktoestemming van de fabrikant
• gebruik voor andere doeleinden dan beschreiben in de bedieningshandleiding

Als u elektrische apparaten gebrukt om het system te installereren, neem dan de volgende veiligheidsinformatie in acht om u te beschermen voor:

• elektrische schok
  brandgevaar
• verwonding

Waarschuwing!

Voordat u werkzaamheden uitvoert aan een bestaande of neuen geinstalleerde component van een afvoersystem, zorgt u ervoor dat alle elektricit het system isuitgeschakeld en alle buitenboordkranen zich in de positie GESLOTEN of UIT bevinden. Als u zich nicht hieraan houdt, kan dit leiden tot overstroming en daardoor tot verlies van leven of eigendommen.

3 Beoogd gebruik

Domatic vuilwatertanks bieden een kwalitatieve, duurzame uitrusting om vuil toilet water aan board van een vaartuig te slaan, afvalwater efficient af te voeren aan goedgekeurde afvoercentrales of in wateren waar geen afvoerbeperkingen gelden, en om te voorkomen dat het afvalwater gevoelige wateren verruild, zoals havens naast zwemstranden of mosselbanken.

Dometic vuilwatertanks kan ook worden gebruikt voor grijswater (water van douches, reservoirs, was machines, enz.), op voorwaarde dat grijswater de enige soort water is die tank binnenkomt.

Opmerking

Alle afvoeraansluitingen voor de afvoer van grijs water in een vuilwatertank moeten beschikken over een stankafsluiter om te voorkomen dat er stank doordringt in de leefruimte.

Waarschuwing!

De gebruiker van de boot要去 op de hoogte zijn van deplaatselijke voorschriften voor het afvoeren van afvalwater.

3.1 Voordelen van Dometic vuilwatertanks

Lekvast design. De aansluitingen van Domatic vuilwatertanks worden bovenaan de tank aangebracht en sluiten zo de möglichkheid van lekkages ten gevolge van een verkeerde aansluiting onder het niveau van de inhoud van de tank UIT.

Geurvrière, duurzame prestaties. Tanks zichn gemaakt van lineair lage dichtheid polyethyleen, het Beste materiaal voor de tankconstructie door zichn hoge corrosievastheid en bescherming gegen stankdoordringing. Het za een langere levensduur hebben dan een typisch casco.

Implosiebescherming. Tank voor zware belasting en ontluchtingsklep worden gecombineerd om potentièle schade te voorkomen van dekpompden die bij hove vacuümniveauaus zouden+kennen werken.

4 Componenten en functies

Items in afb. 2, pagina 3	Beschrijving
1	uitlataansluiting met binnendiameter 38 mm (1,5 inch) maar dekaansluiting of buitenboordkraan
2	uitlataansluiting met binnendiameter 38 mm (1,5 inch) maar dekaansluiting of buitenboordkraan
3	inspectieopening of plek voor optionele niveaindicatie-sensordop
4 ventilatie slangverbinding met binnendiameter 16 mm (0,625 inch)
5 ontluchtingsklep
6 inlaatslang-aansluiting met binnendiameter 38 mm (1,5 inch) van toilet
7 geintegreerde montagevoeten (4 plekken)
Opmerking Indien nodig kan er slechts=eén uitlataansluiting (1 of 2) in een inlaataansluiting worden omgezet. Een uitlaat moet op de oorspronkelijkeplaats aan de tank blijven. Inlaataansluitingen aan de tegenovergestelde tankzijde (6) mogen Niet in uitlataansluitingen worden omgezet.

4.1 Kenmerken

• De tanks beschikken over een inlaataansluiting en twee uitlaataansluitingen voor dek- en buitenboordse aansluitingen
• Inlaat- en uitlaataansluitingen roteren om de aansluiting van de slang UIT zowat alle richtingen te vergemakkelijken (afb. 3 D, pagina 3)
• De speciala ontwerpen afvoerbuizen können nicht verstoppen
• De ontluchtingsklep beschermt de tank gegen ineenstorting door een te hoge druk

• Extra aansluitingen zorgen ervoor dat de tank in verschillende inlaat- en uitlaatconfigurates kan worden omgezet

• een inlaat, twee uitlaten (afb. 3 A, pagina 3)

• een inlaat, een uitlauf aan bezelfde zichde van de tank (afb. 3 B,agna 3)
• een inlaat, een uitlaat aan verschillende zichden van de tank (afb. 3 C,/DD, pagina 3)

Voldoet aan de vereisten van ISO 8099

5 Installeren van de tank

5.1 Kies een locatie voor de vuilwatertank

Een vuilwatertank要去 za laag maybe in de romp worden gespositionerd. De meeste aansluitslangen en -buizen要去 aan onderen aan de tank afhellen om een afvoer via zwaartekracht toe te latenten en maybe stankdoordring te voorkomen. Een slang die aan een aftappomp buitenboard aangesloten is, moet van de tank weg afvoeren.

Waarschuwing!

De vuilwatertank mag Niet aan temperaturen boven 45^ (120^) worden blootgesteld. Plaats de tank Niet naast hittebronnen zoals motorleidingen, waterverwarmers, generatoren e.d.

Laat 16 cm (ongeveer 6 inches) boven de tank bovenop de afmetingen van de tank (afb. 1, vagina 2) voor een gemakkelijkeuisverbinding.

BEREIKBAARHEID VOOR ONDERHOUD - Omdat Domatic vuilwatertanks in normal bedrijf een minimaal onderhoud konnen vereisen, moet de tank zo worden geinstalleerd dat de inspectieopening gemakkelijk bereikbaar is.

5.2 Voorbereiden van het montageoppervlak

Bepaal een goed gelegen oppervlak dat de hele tank zal ondersteunen. Als er een montageoppervlak要去en worden gemaatk, gebruik dan multiplex dat geschikt is voor boten en minimaal 13mm dik is. Als u het system met klembanden installeert, zorg dan ook voor teenblokken op het montageoppervlak (afb. 4 B, pagina 4).

5.3 Tank installeren op montageoppervlak

Installeren van de meegeleverde montagevoeten (afb. 4 A, pagina 4)

Zorg voor minimaal 6 mm dia. voor de vier montagevoeten rond de tank. (#12) bevestigingsmiddelen met maximale dia. 19 mm (0,75 inch) onderlegplaatjes om de tank op het oppervlak vast te zetten

Klembandinstallatie (afb. 4 B, pagina 4)

Haal de klembanden met een maximale bredte van 31 mm (1,25 inch) over de bovenkant van de tank aan maar het montageoppervlak aan beiden zichden van de tank door de klembanden in de kanalen aan de tank teplaatsen.

Waarschuwing!

nstallee de tank nicht aan uitstekende delen zoals schroefkoppen die de tank zouden kuren doorboren. Zorg ervoor dat de vuilwatertank de vrije doorstroom van het ruimwater Niet blokkeert.

Opmerking

Bevestigingsmiddelen (vastzetschroeven, schroeven, steunplaten enz.) en klembanden worden nicht bij de Domatic-vuilwatertank meegeleverd.

6 Installeren van slangen

6.1 Keuze van slangen

Domatic-vuilwatertanks zijn voorgemonteerd met 38 mm (1,5 inch) en slangaansluitingen met binnendiameter 16 mm (0,625 inch). Als uw afvoersysteme andere slangen dan deze gebruikt, kan u ofwel aansluitadapters gebruiken om de afmetingen van de Domatic-aansluiting in die van uw slang om te zetten, of een neue slang aansluten die wel met de Domatic tankaansluitingen overeenkomt.

Als u een neue slang aansluit, biedt de Dometic Odor-Safe® Plus rioolslang de Beste bescherming om te voorkomen dat bij het leegmaken van toen letten en tanks stank door de slang heb den dringt. Hij is alleen leverbaar met binnendiameter 38 mm (1,5 inch). De Dometic MaxFlex™ slang is leverbaar in alle afmetingen die in de handleiding Afvoer, Luchtslangafmeting (rechts) vermeld staan, en biedt een hoogkwalitatieve geurweerstand.

Afvoer, handleiding Luchtslangafmeting (afb. 5, vagina 4)

Punt Beschrijving

1 Afoerslang met binnendiameter 38 mm (1,5 inch)
2 Afoerslang met binnendiameter 25 mm (1 inch)
3 Luchtslang met binnendiameter 19 mm (0,75 inch)
Luchtslang met binnendiameter 16 mm (0,625 inch)

6.2 Slangschema

Verklaring van (afb. 6, vagina 4)

Ref. Beschrijving

A complex buizenschema
B eenvoudig buizenschema
1 verkeerd gelegde slang
2 vuilwatertank

Ref. Beschrijving

3 versnijdingspomp
4 buitenboordkraan (overboordafvoer)
5 tweetwegklep (Y-klcp)
6 aftappomp

Schema A geeft een foute installation met meerere slangdelen aan die vastgelopen vloeistoffen können vasthouden en stankvorming kanveroorzaken. Schema B geeft een vereenvoudigd, uiterst efficient buizensystemeerwer dat maybeik is met Dometics special geintegreerde vuilwataertank-systeemdesign.

Verschillende boottoiletfabrikanten gebruiken verschellen de uitlaatmaten. Controller de uitlaatmaat van toilet(ten) of afmeting van de afvoerslang(en) die op de vuilwater-tank zullen worden aangesloten.

• Als u een oude toiletafvoerslang op een neue tank aansluit, gebruik dan indien nodig het verbindingsstuk om hem op de 38 mm tankinlaataansluiting aan te sluiten.
• Als u een neue slang van toilet waar tank installeert, gebruik dan de Dometic OdorSafe Plus-slang met binnendiameter 38 mm. Gebruik indien nodig verbindingsstukCUSSENTOILENSLAG
• Gebruik een kniestuk van 90^ om bochten te makes met een straal van minder dan 210~mm .
• Een tweede inlataansluiting worden bij de Dometic vuilwatertank meegeleverd als u een除去 inlataansluiting verkiest en er slechts een uitlaataansluiting vereist is.
• De OdorSafe Plus-slang of de vaste buis moet worden geinstalleeland aan alle slangdelen die afvalwater konnen vasthouden.
• Sommige bestaande buitenboordkranen en buitenboordse afvoeraansluitingen hebben een diameter van 25mm . Als dat zo is, gebruik dan een 38mm × 25mm verloopstuk en 25mm MaxFlex rioolslang.

Opmerking

Een klep met afsluitbare hendel moet aanwezig aan alle buitenboordse aansluitingen voor afvalwater.

Opmerking

Onderhoudskleppen要去en worden geinstalleerd in alle buizen die vloeistof können vasthonden en要去en bovendien worden aangesloten op componenten die regelmatig要去en worden onderhonden.

Boottoilet naar vuilwatertank (afb. 7, pagina 5)

Punt Beschrijving

Eerste boottoilet (25, 38 of 40 mm afvoer)
2 Tweede boottoilet (25, 38 of 40mm afvoer)
Y- en T-aansluiting (moet in stroomrichting worden geinstalleerd)
4 Slang van toiletten maar vuilwatertank

5 vuilwatertank

Afvoerslangen (afb. 8, vagina 5)

Punt Beschrijving

1 dekaansluiting (binnendi-ameter 38 mm)
2 Afoerslang naar buitenboordkraan en afvoeraansluiting (binnendiameter 38~mm
3 aftappomp
4 vuilwatertank

Let op - gevaar voor overstroming!

Als het toilet, de vuilwatertank of andere componenten worden aangesloten op buitenboordse aansluitingen,要去en worden geinstalleerd in alle buizen die op de buitenboordse aansluitingen aangesloten zich. Buitenboordkranen要去en goed toegankelijk+zijn voor alle gebruikers van het systeme. Alle kleppen要去en een volledige doorgang hebben en zeevaarkwaliteit (resistant gegen corrosie). Kleppen die met schroeven worden gesloten worden Niet aanbevolen. Als u zich Niet hieraan houdt, kan dit leiden tot overstroming en daardoor tot verlies van leven of eigendommen.

Let op - gevaar voor overstroming!

Sommige zeevaartpraktijk en/of -normen vereisen de installmentie van een correct gespositioneerde geventileerde bocht in de afvoerbuis om te voorkomen dat het afvoerwater terugstroomt in de vuilwatertank of zeewater in de tank komt. De installateur die het systeme installeert en de booteigenaar zichen de geschikte middelen om retourstroom maar de vuilwatertank te voorkomen.

Luchtslang (afb. 9, pagina 5)

Punt Beschrijving

1 luchtslang

2 luchtfilter

3 vuilwatertank

Luchtaansluiting op Dometic vuilwatertank zar op de luchtslang met binnendiameter 16 mm passen.
- Installee een Dometic luchtfilter in de luchtleiding om onwelriekende gassen te absorberen en waar bij alleen frissen lucht uit de uitlaat te lately komen.

Opmerking

De luchtslang mag geen lage delen hebben waardoor vloeistof kan worden vastgehonden.

6.3 Aanbevolen methods voor het installereren van slangen

Beperk nicht de möglichkheden om aan de slang of buis te trekken (afb. 10, pagina 6).

Vermijd bevestiging aan hoeken of scherpe randen (afb. 103, pagina 6).

Gebruik geen stroomdraden om de slang of buis te bevestigen. Ondersteun flexibele slangen om de 0,3 m (12 inch) en de vaste buis om de 1,5 m (5 voet).

Gebruik waar möglich een ondersteunende trog onder de slang of buis (afb. 10 C, pagina 6).

Doorvoeren (afb. 11, pagina 6)

Controleerijdere zijde van de doorvoer op maybee insnijding in:

• brandstof- of watertanks
• bedrading of buizen
• steunbalken (4) die de romp ondersteunen

Als u neue gaten aanbrengt, vermijd dan tabs (1) en steunbalken die doorvoeren of delen op hun plek houden Breng bovendien extra versterking aan zodat de structurele integritieit nicht worden beperkt.

vermijd (2)
- mogelijk (3)

Slang en hittebronnen

De bedrijfstemperatuur van flexibele slangen staat geen bloatstelling toe aan bronnen van extreme of directe但它 zoals gloeilampen of motorleidingen. Als het nodig is dat een onderdeel van het slangensystem dicht bij een hittebron moet worden gelegd, gezruikt u waarvoor een vaste buis inplaats van een slang.

6.4 Slang aansluiten op plastic aansluitingen

Indien u flexibele slangen aansluit op kunststofaansluitingen (afb. 12, pagina 7), gebruik dan een speciaal smeermiddel voor slangen, die bij de Domatic vuilwatertank worden geleverd. Breng smeermiddel aan rond einde van de aansluiting en binnenin het einde van de slang die aan de aansluiting vastzitten. Het Domatic smeermiddel maakt aansluitingen gemakkelijker. Gebruik geen ander smeermiddel, Abdichtingsmiddel of kleefmiddel.

Elke slangaansluiting moet worden beveiligcd met twee slangklemmen om möglichke lekken te vermijden.

Positioneer de klemschroeven 180^ van elkaar schroef de klem vast. Haal de klemmen Niet te vast aan. Ze können de slang snijden. Als dit de enige möglichkheid is om een lekkage te stoppen, dan past de slang nicht bij het verbindingsstuk en要去en van beiden worden verrangen.

Gebruik geen klemmen met vernikkelde schroeven die kuren gaan roesten. gebruik 100 procent roestvast stalen klemmen.

Opmerking

Als een klemschroef enigszins magnetisch is, kan het gehalte roestvrij staal minder zijn of is de schroef vernikkeld.

7 Reiniging en klaarmaken voor de winter

7.1 Reiniging

Een kleine hoeveelheid water blijft steeds in vuilwatertanks, zodate het eenvoudig is een tank volledig te spoelen nadat de inhoud afgevoerd is.

1. Na eerste afvoer via de pomp, doet u ontgeurder voor vuilwatertanks of reinigingsmiddel in de toiletpot en spoel door met water.
2. Ga door met doospoelen en uitpompen van de tank tot de vuilwatertankafvoer klaar is.

7.2 Klaarmaken voor de winter

Gebruik alleen antivries in vers water met propyleenglycol om de vuilwatertank maar te makeen voor de winter. Zorg ervoor dat het antivriesmiddel geen alcohol bevat.

1. Pomp de vuilwatertank leeg.
2. Spoel het systeme goed door met vers water voordat u het antivirusies in vers water met propyleenglycol in de vuilwatertank doet.

8 Specificities

Materialen

Vuilwatertank: polyethyleen; 6,3 mm nominale wandddikte. Naturuurlijke kleur.

Aansluitingen: polyvinylchloride, ABS. Witte kleur.

Afsluitringen: gereticuleerd EPDM rubber/polypropyleneen. Witte kleur.

Model	Volume I / US gal.	Leeg gewicht kg / lb.	Vol gewicht kg / lb.	Afmetingen mm / inch
DHT42L 42 / 11 5.4 / 12 47.9 / 105.5 460 x 350 x 348 / 18.1 x 13.8 x 13.7
DHT61L	61 / 16	7.7 / 17	69.4 / 153	660 x 350 x 348 / 26.0 x 13.8 x 13.7
DHT88L	88 / 23	10.2 / 22.5	98.9 / 218	800 x 400 x 388 / 31.5 x 15.7 x 15.3
DHT110L	110 / 29	14 / 30.9	125.9 / 277.4	1200 x 350 x 348 / 47.2 x 13.8 x 13.7
DHT137L	137 / 36	14.5 / 32	153.3 / 338	1200 x 400 x 388 / 47.2 x 15.7 x 15.3

Domatic DHT-L series vuilwatertanks zijn drukgetest tot 30kPa (0,3 bar, 4 PSI).

9 Garantie en Productaansprakelijkheid

Europa:

Garantie en klantenservice

De garantieaanspraken voldoen aan de Europese richtlijn 1999/44/EG en de normale geldende vereisten in het betreffende land. Voor garantie of andere services neemt u contact op met once Domtic/Waeco serviceafdeling die in deze handleiding is genoemd. Schade die is veroorzaakt door onjuist gebruik valt nicht onder de garantie.

De garantie vervaft als er wijzigingen aan het product zichaangebracht of als er geen originele Dometic-onderdelen zich gebruikt. De garantie is Niet van toepassing als de aanwijzingen in de installmente- en bedieningshandleidingen Niet zich nageleefd. In deze geallen worden er geen aansprakelijkheid geaccepteerd.

Productaansprakelijkheid

De productaansprakelijkheid van de Domatic-groep en de.daaronder vallende ondernemingen geldt.
niet voor schade die veroorzaakt is door: verkeerd gebruik, Niet correcte wijzigingen of ingrepen in
de uitrusting, nadelige invloedenuit de omgeving die van invloed zich op de apparatuur zich of
apparaten of Personen in de directe omgeving.

Om gebruik te makes van de garantieservice dient u eerst contact op te nemen met uw lokale verkoper, van wie u het product hebt gekocht of u gaat maar http://www.dometic.com om een verkoper bij u in de buurt te zoeken.

Indice

IT
