BRUKSANVISNING DHT61L DOMETIC

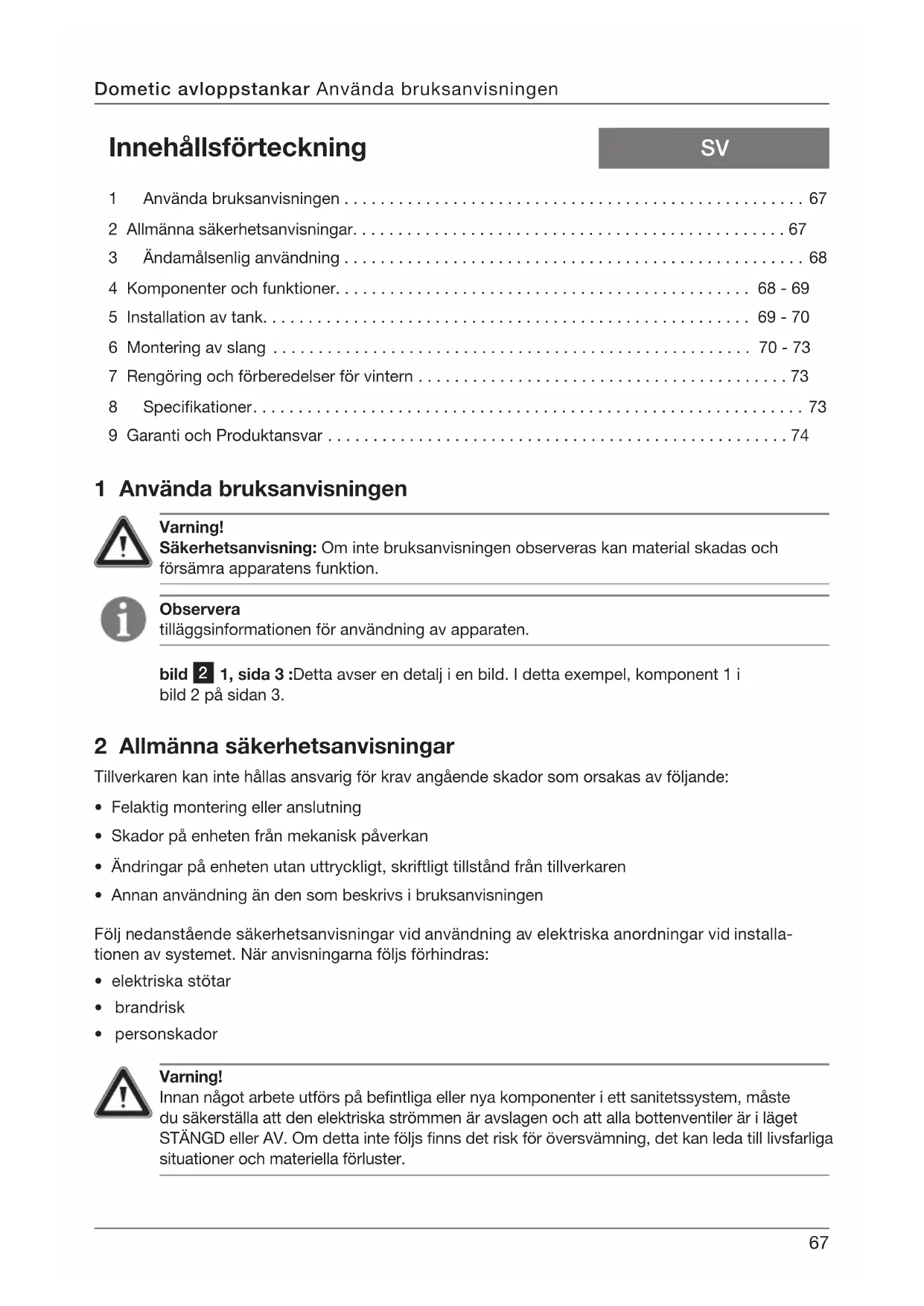

• Innehållsförteckning 1 Använda bruksanvisningen p. 67
• 2 Allmänna säkerhetsanvisningar p. 67
• 3 Ändamålsenlig användning p. 68
• 4 Komponenter och funktioner p. 68
• - 69 5 Installation av tank p. 69
• - 70 6 Montering av slang p. 70
• - 73 7 Rengöring och förberedelser för vintern p. 73
• 8 Specikationer p. 73
• 9 Garanti och Produktansvar 1 Använda bruksanvisningen Observera tilläggsinformationen för användning av apparaten. bild 1, sida 3 :Detta avser en detalj i en bild. I detta exempel, komponent 1 i bild 2 på sidan 3. p. 74

Varning! Säkerhetsanvisning: Om inte bruksanvisningen observeras kan material skadas och försämra apparatens funktion. Varning! Innan något arbete utförs på bentliga eller nya komponenter i ett sanitetssystem, måste du säkerställa att den elektriska strömmen är avslagen och att alla bottenventiler är i läget STÄNGD eller AV. Om detta inte följs nns det risk för översvämning, det kan leda till livsfarliga situationer och materiella förluster. 2 Allmänna säkerhetsanvisningar Tillverkaren kan inte hållas ansvarig för krav angående skador som orsakas av följande:

• Felaktig montering eller anslutning

• Skador på enheten från mekanisk påverkan

• Ändringar på enheten utan uttryckligt, skriftligt tillstånd från tillverkaren

• Annan användning än den som beskrivs i bruksanvisningen Följ nedanstående säkerhetsanvisningar vid användning av elektriska anordningar vid installa- tionen av systemet. När anvisningarna följs förhindras:

• personskador68 Dometic avloppstankarKorrekt anvendelse Observera Varje anordning som leder gråvatten till avloppstanken, måste ha ett vattenlås som förhin- drar dålig lukt i båten. Observera ndast en utloppsanslutning (1 eller 2) kan omvandlas till inloppsanslutning (om så krävs). Ett av de ursprungliga utloppen måste vara kvar på tanken. Inloppsanslutningen på den motsatta sidan av tanken (6) bör inte omvandlas till utlopp. Varning! Båtens ägare/förare måste känna till lokala föreskrifter för tömning av avloppstankar. 3 Korrekt anvendelse Dometic avloppstanksystem är ett högkvalitaitvt, hållbart system för förvaring av avloppsvattnet från toaletter på båtar och effektiv tömning i godkända anläggningar eller på öppet hav där det inte nns några restriktioner. Systemet förhindrar att avloppsvattnet förorenar känsliga vattenom- råden, t.ex. i hamnar, vid badstränder eller ovanför korallrev. Dometic avloppstankar kan även användas för gråvatten (vatten från duschar, tvättställ, tvättmas- kiner etc), förutsatt att tankarna då endast används för gråvatten. 4 Komponenter og funktioner Komponenter i bild , sida 3 Beskrivning 1 38 mm (1,5 in.) ID (innerdiameter) utloppsslanganslutning till anslutning på däck eller bottenventil 2 38 mm (1,5 in.) ID (innerdiameter) utloppsslanganslutning till anslutning på däck eller bottenventil

Inspektionslucka resp. plats för nivåmätare (tillval) 4 16 mm (0,625 in.) ID ventilationsslang anslutning 5 Vakuum-avlastningsventil 6 38 mm (1.5 in.) ID inlopp slanganslutning från toalett 7 Inbyggda monteringsfötter (4 ställen)

Läckagesäkert utförande. Anslutningarna på Dometic avloppstankarna görs upptill på tanken, på så sätt undviker man läckage på grund av felaktiga anslutningar under tankinnehållets nivå. Luktfri, lång livslängd. Tankarna är tillverkade i linjär polyetylen med låg densitet, det är det bästa materialet för avloppstankar eftersom det är korrosionsresistent och inte släpper igenom lukt. Den håller längre än ett genomsnittligt skrov. Implosionsskydd. Tanken är konstruerad för hög belastning och detta, i kombination med vakuum-avlastningsventilen, förhindrar skador på grund av pumpar på land som arbetar med starkt undertryck.

3.1 Fördelarna med Dometic avloppstankar69

Dometic avloppstankar Komponenter og funktioner

• Förinstallerat inlopp och två utlopp för hamnanläggningar och bottenventiler

• Inlopps- och utloppsanslutningarna kan vridas för att möjliggöra anslutning av slangen i så gott som alla riktningar (bild D, sidan 3)

• Avloppsrören är specialdesignade för att inte bli tilltäppta

• Vakuum-avlastningsventilen skyddar tanken från övertryck

• Extra anslutningar gör det möjligt att variera inlopps- och utloppsmöjligheter – ett inlopp, två utlopp (bild A, sidan 3) – ett inlopp, ett utlopp på samma sida av tanken (bild B, sidan 3) – ett inlopp, ett utlopp på varsin sida av tanken (bild C, sidan 3)

5 Installation av tank Montera tanken på en lämpligt belägen yta som bär upp hela tankens yta. Tillverka vid behov ett monteringsunderlag av marinplywood med minst 13 mm tjocklek. Om spännremmar används ska det nnas klossar på monteringsytan (bild B, sidan 4). Inbyggda monteringsfötter (bild A, sidan 4) För de fyra monteringsfötterna på tankens undersida ska man använda hållare om minst 6 mm diameter (#12) med brickor om högst 19 (0,75 in.) mm diameter för att sätta fast tanken på ytan. Spännremmar (bild B, sidan 4) Dra spännremmarna (max. bredd: 31 mm (1,25 in.) över avloppstankens översida och fäst dem på monteringsytan på båda sidorna av tanken. Dra spännremmarna i spåren på tanken.

5.1 Välja plats för avloppstanken

Varning! Avloppstanken får inte utsättas för temperaturer över 45 °C (120°F). Placera inte tanken i närheten av värmekällor, som t.ex. motorer, varmvattenberedare, generatorer, etc. Varning! Installera inte tanken på utskjutande delar som kan punktera tanken, som t.ex. skruvhuvuden. Tanken får inte blockera slagvattnet. Avloppstanken ska monteras så lågt som möjligt i skrovet. De esta slangar och rör ska monteras lutande ner mot tanken så att dräneringen sköts av gravitationen och man förhindrar att lukter tränger genom slangen. Slangen som ansluts till en avloppspump (tömningspump) ska tömma bort från tanken. Planera, förutom tankens mått (bild , sidan 2), 16 cm utrymme ovanför tanken för röranslutningar. ÅTKOMLIGHET FÖR UNDERHÅLL – Eftersom Dometic avloppstankar kan behöva service under den normala driften, bör du installera avloppstanken så att inspektionsluckan är lätt att komma åt.

Installation av tank Dometic avloppstankar 6 Montering av slang Dometic avloppstanker har förmonterade 38 mm och 16 mm (0,625 in.) ID slanganslutningar. Om det nns andra slangstorlekar i ditt sanitetssystem kan slangadaptrar användas för att anpassa dem till Dometic-anslutningarna. Annars kan en ny slang monteras, som passar till anslut- ningarna på Dometic avloppstanken. Om en ny slang ska monteras: Dometic OdorSafe

Plus sanititetsslang ger bäst skydd mot dålig lukt i toalett- och avloppssystem. Den nns endast med 38 mm (1,5 in.) innerdiameter (ID). Dometic MaxFlex

nns i alla storlekar som anges i storleksguiden för sanitetsslang, ventilations- slang (till höger) och ger ett mycket gott skydd mot dålig lukt. Diagram A visar en felaktig installation med slangdragning som gör att vattnet kan bli stående vilket kan orsaka att lukten tränger genom slangen. Diagram B visar ett förenklat mycket effektivt rörsystem som kan åstadkommas med Dometics speciella utformning av tanksystemet.

Storleksguide för sanitetss- lang, ventilationsslang (bild , sidan 4) Teckenförklaring till (bild , sidan 4) Artikel Beskrivning

16 mm (0,625 in.) ID ventilationsslang Ref. Beskrivning A Komplicerad rörläggning B Förenklad rörläggning 1 Problemslang 2 Avloppstank

Observera Fastsättningsmaterial (ankarbultar, skruvar, brickor etc) och spännremmar levereras inte tillsammans med Dometic avloppstanken. Ref. Beskrivning 3 Macerator pump 4 Bottenventil (tömning i vattnet) 5 Y-formad ventil 6 Avloppspump

Montering av slangDometic avloppstankar Artikel Beskrivning

Avloppsslangar till armaturen på däck (38 mm ID)

Avloppsslangar till bottenventilen och utloppet i skrovet (38 mm ID) 3 Avloppspump 4 Avloppstank Observera En ventil med ett låsbart handtag måste in- stalleras på alla utlopp i skrovet som släpper ut vätska. Observera Alla rör som håller kvar vätska och som är anslutna till komponenter som kan behöva återkommande underhåll, måste ha en avstängningsventil. Avloppsslangar (bild , sidan 5)

Varning – risk för översvämning! Om toaletten, avloppstanken eller andra komponenter är anslutna till några genomgående armaturer i skrovet, måste korrekt anslutna bottenventiler installeras i alla rörlednin- gar som är anslutna till de genomgående armaturerna. Bottenventilerna måste vara lätt tillgängliga för alla som använder systemet. Alla ventiler måste ha samma diameter hela vägen igenom och vara resistenta mot korrosion. Påskruvade avstängningsventiler rekommenderas inte. Om detta inte följs nns det risk för översvämning, det kan leda till livsfarliga situationer och materiella förluster. Varning – risk för översvämning! Viss marin praxis och/eller vissa standarder kräver att en korrekt placerad, ventilerad loop installeras i avloppssystemet för att förhindra att sjövatten tränger in i avloppstanken. Det är upp till installatören och båtägaren att besluta vilka medel som ska användas för att förhindra återöde till avloppstanken. Olika toaletttillverkare använder olika storlekar på utlop- pen. Kontrollera storleken på toalettens/toaletternas utlopp eller på avloppslangarna som ska anslutas till avloppstanken.

• Om en redan existerande avloppsslang ska anslutas till en ny tank: använd vid behov en slangadapter för anslutning till tankens 38 millimeters inlopp.

• Om en ny slang installeras mellan toaletten och tanken: använd ID Dometic OdorSafe Plus slang, 38 mm. Använd vid behov en slangadapter mellan toaletten och slangen.

• Använd 90° vinkelanslutningar till böjar med mindre radie än 210 mm.

• En andra inloppsanslutning kan fås till Dometic avloppstanken, om en separat inloppsanslutning önskas och endast en utloppsanslutning behövs.

• OdorSafe Plus slang eller fasta rör bör installeras på alla ställen där vätska kan samlas.

• Vissa bentliga bottenventiler och armaturer för hål i skrovet kan vara 25mm i diameter. Använd i detta fall ett 38 mm x 25 mm reducerstycke och 25 mm MaxFlex sanitetsslang. Artikel Beskrivning

Den första toaletten (25, 38 eller 40 mm avlopp)

Den andra toaletten (25, 38 eller 40 mm avlopp)

Y-formade eller T-formade anslutningar (måste anslutas i ödesriktning) 4 Slang från toaletter till avloppstank 5 Avloppstank Toalett till avloppstank (bild , sidan 5)

• Installera ett Dometic ventilationslter som ab- sorberar illaluktande gaser så att endast renad luft kommer ut ur ventilationen. Artikel Beskrivning 1 ventilationsslang 2 ventilationslter 3 Avloppstank Observera Ventilationsslangen får inte ha några låga punkter där vätska kan samlas. Ventilationsslang (bild , sidan 5)

Begränsa inte möjligheten att dra i slangen eller röret (bild A, sidan 6). Undvik låsande hörn och skarpa kurvor (bild B, sidan 6). Använd inte kabelbindare för att xera slangar eller rör. Fäst exibla slangar var 0,3 m (12 inches), och fäst (stötta) fasta rör var 1,5 m (5 feet). Använd om möjligt ett stöd under slangen eller röret (bild C, sidan 6). Genomborrningar i skottet (bild , sidan 6) Kontrollera båda sidorna på skottet för att säkerställa att:

• bränsle- eller vattentankar

• eller reglar (4) som förstärker skrovet inte kan bli skadade Undvik vinklar (1) och reglar (4) som förstärker/bär upp skott eller mellanväggar när nya öppningar görs. Anordna ytterligare förstärkningar så att den bärande strukturen inte försvagas.

• möjligt (3) Slangar och värmekällor Drifttemperaturområdet för alla exibla slangar förbjuder att de utsätts för värmekällor eller direkt värmepåverkan, som t.ex. lampor eller motorer. Om någon del av systemet måste läggas i närheten av en värmekälla, använd fasta rör istället för slangar. När du ansluter exibla slangar till plastanslutningar (bild , sidan 7), använd specialsmörjmedlet för slangar som följer med Dometic avloppstanken. Applicera smörjmedlet både på anslutningens ände och i slangens motsvarande ände. Dometic smörjmedlet underlättar anslutningen. Använd inget an- nat smörjmedel, tätningsmedel eller lim. Slangklämmor (bild , sidan 7) Varje slanganslutning bör xeras med två slangklämmor för att förhindra möjliga läckor. Positionera slangklämmans skruvar 180° från varandra och dra åt klämman. Dra inte åt slangklämmorna för hårt, de kan skära in i slangen. Om ett läckage inte går att stoppa utan att klämman dras åt för hårt, passar inte slangen till anslutningen. Då måste en adapter användas eller en annan storlek anskaffas.

Dometic avloppstankar Montering av slang 7 Rengöring och förberedelser för vintern 8 Specifikationer En liten mängd vatten stannar alltid kvar i avloppstanken, det är därför lämpligt att alltid spola rent avloppstanken varje gång efter tömning.

1. Efter den första utpumpningen: tillsätt doftmedel eller rengöringsmedel i toaletten och spola

2. Fotsätt att spola och pumpa tills avloppet till avloppstanken är rent.

Material Avloppstank: polyetylen; 6,3 mm nominell väggtjocklek. Ofärgad. Anslutningar: polyvinylklorid, ABS. Vit färg. Tätningshylsor: tvärbunden EPDM-gummi och polypropen. Vit färg. Dometic avloppstankar i DHT-L serien är trycktestade upp till 30 kPa (0,3 bar, 4 PSI). Använd endast propylenglykol och färskt vatten som frostskyddsmedel för avloppstanken. Kontrolle- ra att frostskyddsmedlet inte innehåller alkohol.

1. Pumpa ut innehållet i avloppstanken.

2. Spola hela systemet med färskt vatten innan frostskyddsmedlet bestående av propylenglykol

och färskt vatten fylls på i avloppstanken.

7.2 Förbereda för vintern

Modell Volym liter / ameri- kansk gallon Tomvikt kg / lb. Bruttovikt kg / lb. Mått mm / in DHT42L 42 / 11 5.4 / 12 47.9 / 105.5 460 x 350 x 348 / 18.1 x 13.8 x 13.7 DHT61L 61 / 16 7.7 / 17 69.4 / 153 660 x 350 x 348 / 26.0 x 13.8 x 13.7 DHT88L 88 / 23 10.2 / 22.5 98.9 / 218 800 x 400 x 388 / 31.5 x 15.7 x 15.3 DHT110L 110 / 29 14 / 30.9 125.9 / 277.4 1200 x 350 x 348 / 47.2 x 13.8 x 13.7 DHT137L 137 / 36 14.5 / 32 153.3 / 338 1200 x 400 x 388 / 47.2 x 15.7 x 15.3 Observera Om en skruv i slangklämman är lite magnetisk, kan det vara rostritt stål av dålig kvalitet eller en förnicklad skruv. Undvik klämmor med förnicklade skruvar, de är känsliga för korrosion. Använd slangklämmor av 100 % rostfritt stål.74 Dometic avloppstankarGaranti og Produktansvar Europa: Garanti och kundtjänst Garantiavtalen gäller i överensstämmelse med EU-direktiv 44/1999/EG och de normala villkoren i respektive land. Vid garantianspråk eller annan service, kontakta Dometic/Waeco kundtjänst, kontaktuppgifterna hittar du i denna bruksanvisning. Skador orsakade av felaktig användning innefattas inte av garantin. Garantin täcker inte ändringar på produkten eller användning av icke-original Dometic-delar; om inte installtions- och bruksanvisningen följs noga, gäller inte garantin eller eventuella ansvarsåtaganden. Produktansvar Produktansvaret från Dometic Group och deras dotterbolag inkluderar inte skador som orsakas av: felaktig drift; felaktiga förändringar eller felaktigt handhavande av utrustningen; negativa inverkan från omgivningen som kan inverka på själva utrustningen, utrustningens närområde eller personer inom området. Vid garantianspråk, kontakta först din lokala återförsäljare där du köpte produkten eller gå till http://www.dometic.com för att hitta en återförsäljare i din närhet. 9 Garanti og Produktansvar75 Dometic lagertanke Henvisninger vedr. brug af vejledningen
