BEDIENUNGSANLEITUNG DHT61L DOMETIC

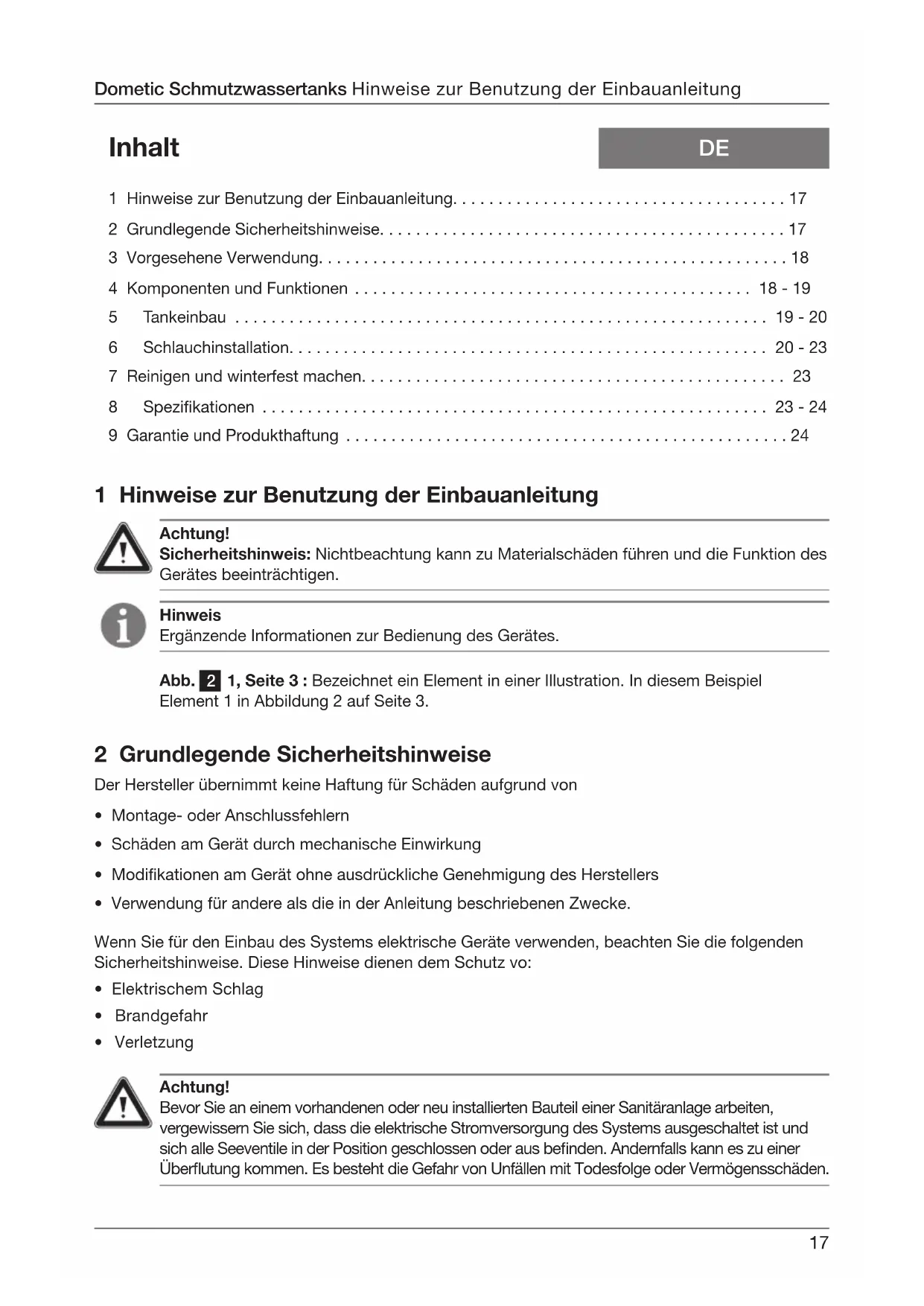

• Inhalt 1 Hinweise zur Benutzung der Einbauanleitung p. 17
• 2 Grundlegende Sicherheitshinweise p. 17
• 3 Vorgesehene Verwendung p. 18
• 4 Komponenten und Funktionen p. 18
• - 19 5 Tankeinbau p. 19
• - 20 6 Schlauchinstallation p. 20
• - 23 7 Reinigen und winterfest machen p. 23
• 8 Spezikationen p. 23
• - 24 9 Garantie und Produkthaftung 1 Hinweise zur Benutzung der Einbauanleitung Hinweis Ergänzende Informationen zur Bedienung des Gerätes. Abb. 1, Seite 3 : Bezeichnet ein Element in einer Illustration. In diesem Beispiel Element 1 in Abbildung 2 auf Seite 3. p. 24

Achtung! Sicherheitshinweis: Nichtbeachtung kann zu Materialschäden führen und die Funktion des Gerätes beeinträchtigen. Achtung! Bevor Sie an einem vorhandenen oder neu installierten Bauteil einer Sanitäranlage arbeiten, vergewissern Sie sich, dass die elektrische Stromversorgung des Systems ausgeschaltet ist und sich alle Seeventile in der Position geschlossen oder aus benden. Andernfalls kann es zu einer Überutung kommen. Es besteht die Gefahr von Unfällen mit Todesfolge oder Vermögensschäden. 2 Grundlegende Sicherheitshinweise Der Hersteller übernimmt keine Haftung für Schäden aufgrund von

• Montage- oder Anschlussfehlern

• Schäden am Gerät durch mechanische Einwirkung

• Modikationen am Gerät ohne ausdrückliche Genehmigung des Herstellers

• Verwendung für andere als die in der Anleitung beschriebenen Zwecke. Wenn Sie für den Einbau des Systems elektrische Geräte verwenden, beachten Sie die folgenden Sicherheitshinweise. Diese Hinweise dienen dem Schutz vo:

• Verletzung18 Dometic SchmutzwassertanksVorgesehene Verwendung Hinweis Alle Leitungen, über die Grauwasser in den Schmutzwassertank eingeleitet wird, müssen mit Geruchsverschluss ausgerüstet werden, damit der Aufenthaltsbereich geruchfrei bleibt. Achtung! Der Bootsbetreiber muss mit den örtlichen Bestimmungen zur Abwassereinleitung vertraut sein. 3 Vorgesehene Verwendung Dometic Schmutzwassertank-Systeme sind hochwertige, langlebige Anlagen zum Auffangen von Toilettenabwässern auf Booten. Diese Abwässer können anschließend an den zugelassenen Entsorgungseinrichtungen (bzw. in Gewässern, in denen die unbedenkliche Entsorgung von Abwässern gestattet ist) efzient entsorgt werden. Die Systeme verhindern die Verseuchung sensibler Gewässerbereiche z. B. an Marinas, strandnahen Abschnitten oder Muschelbänken Dometic Schmutzwassertanks sind auch für Grauwasser (Wasser aus Duschen, Becken, Waschmaschinen, usw.) geeignet, sofern ausschließlich Grauwasser in den Tank eingeleitet wird. 4 Komponenten und Funktionen Teile in Abb. , Seite 3 Beschreibung 1 Schlauchanschluss (38 mm / 1,5 Zoll ID) zum Deckstutzen oder Seeventil 2 Schlauchanschluss (38 mm / 1,5 Zoll ID) zum Deckstutzen oder Seeventil

Schauöffnung oder Ort für optionalen Füllstandsmesser 4 Anschluss für Entlüftungsschlauch (16 mm / 0,625 Zoll ID) 5 Druckausgleichsventil 6 Anschluss für Einlassschlauch von der Toilette (38 mm / 1,5 Zoll ID) 7 integrierte Montagefüße (an 4 Stellen)

Lecksichere Konstruktion. Auf der Tankoberseite sind Dometic Armaturen angeschlossen. Diese verhindern, dass durch fehlerhaftes Anschließen unterhalb des Tankfüllstands Lecks auftreten. Geruchsfreier, langlebiger Betrieb. Die Tanks sind aus PE-LLD (lineares Polyethylen niederer Dichte) gefertigt. Dieser Werkstoff ist wegen seiner Korrosionsfestigkeit und Geruchsbeständigkeit das beste Material für Schmutzwassertanks. Die Tanks sind langlebiger als ein handelsüblicher Bootsrumpf. Implosionsschutz. Die Kombination aus hochbelastbarem Tank und Vakuum-Druckausgleichsventil verhindert Schäden durch landseitige Pumpen, die mit starkem Unterdruck arbeiten

3.1 Vorteile von Dometic Schmutzwassertanks19

Dometic Schmutzwassertanks Komponenten und Funktionen Hinweis Nur einer der Auslassstutzen (1 oder 2) kann bei Bedarf in einen Einlassstutzen umge- wandelt werden. Ein Auslass muss an der ursprünglichen Stelle am Tank verbleiben. Der Einlassstutzen an der gegenüber liegenden Seite des Tanks (6) sollte nicht in einen Auslassstutzen umgebaut werden.

• Vorinstallierter Einlass und zwei Auslässe für landseitigen Anschluss und Seeventilanschluss.

• Einlass- und Auslassstutzen sind drehbar, um den Schlauchanschluss aus nahezu beliebiger Richtung zu ermöglichen (Abb. 3 D, Seite 3).

• Die Auslassrohre haben ein spezielles verstopfungssicheres Design.

• Das Druckausgleichsventil schützt den Tank vor der Zerstörung durch Überdruck.

• Extra-Armaturen ermöglichen den Umbau des Tanks für verschiedene Einlass-/Auslass-Kongurationen – ein Einlass, zwei Auslässe (Abb. 3 A, Seite 3) – ein Einlass, ein Auslass auf derselben Tankseite (Abb. 3 B, Seite 3) – ein Einlass, ein Auslass auf verschiedenen Tankseiten (Abb. 3 C, Seite 3)

• Erfüllt die Anforderungen von ISO 8099.

5 Tankeinbau Wählen Sie eine Stelläche in geeigneter Lage, die den gesamten Tank tragen kann. Wenn eine Einbauäche hergestellt werden muss, verwenden Sie seewasserfestes Sperrholz von mindestens 13 mm Dicke. Wenn der Tank mit Spanngurten gesichert wird, verstärken Sie die Kanten der Einbauäche (Abb. 4 B, Seite 4). Einbau an den integrierten Montagefüßen (Abb. 4 A, Seite 4) Befestigen Sie den Tank an den vier Montagefüßen auf der Einbauäche. Verwenden Sie dazu Schrauben (Nr. 12) mit mindestens 6 mm Durchmesser und Unterlegscheiben mit höchstens 19 mm Durchmesser.

5.1 Wählen Sie einen Aufstellungsort für den Schmutzwassertank aus.

5.2 Vorbereiten einer Einbaufläche

5.3 Aufstellen des Tanks auf der Einbaufläche

Achtung! Der Schmutzwassertank sollte keinen Temperaturen über 45 °C (120 °F) ausgesetzt werden. Stellen Sie den Tank nicht in der Nähe von Wärmequellen, wie Krümmern der Maschine, Wasserboilern, Generatoren, usw. auf. Der Schmutzwassertank sollte so tief wie möglich im Schiffsrumpf positioniert werden. Die meisten Verbindungsschläuche und Rohrleitungen sollten ein Gefälle zum Tank haben, um eine Entwässerung durch Schwerkraft zuzulassen und einer möglichen Geruchsentwicklung durch den Schlauch vorzubeu- gen. Der an die Über-Bord-Auslasspumpe angeschlossene Schlauch sollte vom Tank wegführen. Lassen Sie zusätzlich zu den Maßen des Tanks (Abb. 1 , Seite 2) über dem Tank 16 cm (ca. 6 Zoll) frei, um die Anschlussarbeiten zu erleichtern. ZUGANG FÜR WARTUNG – Da Schmutzwassertanks von Dometic im Regelbetrieb unter Umständen geringfügige Wartungsarbeiten erfordern, muss der Tank so installiert werden, dass die Inspektionsöffnung gut zugänglich ist.

Entlüftungsschlauchgrößen für Sanitärsysteme (Abb. , Seite 4) Tankeinbau Dometic Schmutzwassertanks 6 Schlauchinstallation Dometic Schmutzwassertanks sind mit Schlauchanschlusss- tutzen von 38 mm (1,5 Zoll) und 16 mm (0,625 Zoll) Innen- durchmesser vormontiert. Wenn in Ihrem Sanitärsystem andere Schlauchgrößen verwendet werden, passen Sie die Dometic Stutzen mit entsprechenden Adaptern auf die vorhandene Schlauchgröße an, oder bauen Sie einen neuen Schlauch ein, der auf die Dometic Tankstutzen passt. Wenn Sie einen neuen Schlauch installieren, bietet der Dometic OdorSafe

Plus-Sanitärschlauch für Toiletten- und Schmutz- wassertank-Auslassleitungen den besten Schutz vor Geruchs- durchdringung. Dieser Schlauch ist nur mit 38 mm (1,5 Zoll) Innendurchmesser verfügbar. Dometic MaxFlex

Schlauch ist in allen Größen erhältlich, die unter „Entlüftungsschlauchgrößen für Sanitärsysteme“ (rechts) angegeben sind, und bietet hochwerti- gen Schutz vor Geruchsdurchdringung.

Schlüssel (Abb. , Seite 4) Feld Beschreibung

Sanitärschlauch (38 mm / 1,5 Zoll ID)

Sanitärschlauch (25 mm / 1 Zoll ID)

Entlüftungsschlauch (19 mm / 0,75 Zoll ID)

Entlüftungsschlauch (16 mm / 0,625 Zoll ID) Ref. Beschreibung A Komplizierter Installationsaufbau B Vereinfachter Installationsaufbau 1 Problemschlauch 2 Schmutzwassertank

Hinweis Die Befestigungsmittel (Schrauben, Unterlegscheiben usw.) und Spanngurte gehören nicht zum Lieferumfang des Dometic Schmutzwassertanks. Ref. Beschreibung 3 Fäkalienpumpe 4 Seeventil (Über-Bord-Auslass) 5 Y-Ventil 6 Auslasspumpe Achtung! Stellen Sie den Tank nicht auf herausstehende Objekte (z. B. auf Schraubenköpfe), da er sonst beschädigt werden kann. Achten Sie darauf, dass der Schmutzwassertank nicht den freien Fluss des Bilgewassers behindert. Einbau mit Spanngurten (Abb. B, Seite 4) Befestigen Sie den Tank auf beiden Seiten mit Spanngurten (maximal 31 mm / 1,25 Zoll breit) auf der Einbauäche. Führen Sie die Spanngurte über die Gurtführungen, die beidseitig auf der Tanko- beräche eingelassen sind.

SchlauchinstallationDometic Schmutzwassertanks Diagramm A zeigt eine falsche Installation mit mehreren Schlauchläufen, in denen sich Flüssigkeit ansammeln und Geruchsbildung entstehen kann. Diagramm B zeigt eine vereinfachte, hochef- ziente Installation mit dem speziell integrierten Schmutzwassertanksystem von Dometic.

• Installieren Sie in alle Schlauchläufe, in denen sich Abwasser sammeln kann, OdorSafe Plus-Schläuche oder feste Rohrleitungen.

• Manche Seeventile und Borddurchlässe haben einen Durchmesser von 25 mm. Verwenden Sie in einem solchen Fall ein 38 mm x 25 mm Schlauchre- duzierstück und einen 25 mm-MaxFlex-Schlauch. Feld Beschreibung

Druckschlauch zum Deckstutzen (38 mm ID)

Druckschlauch zum Meerwas- serhahn und Auslassstutzen (38 mm ID) 3 Auslasspumpe 4 Schmutzwassertank Hinweis Alle Borddurchlässe, aus denen Abwässer abgegeben werden, müssen mit einem Ventil mit abschließbarem Griff ausgerüstet sein. Hinweis In allen Flüssigkeit führenden Rohrläufen, die mit regelmäßig zu wartenden Bauteilen verbunden sind, müssen Wartungsventile eingebaut werden. Auslassschläuche (Abb. , Seite 5)

Achtung! – Überflutungsgefahr! Wenn die Toilette, der Schmutzwassertank oder ein anderes Bauteil an Borddurchlässe ange- schlossen ist, müssen in alle Rohrleitungen, die mit Borddurchlässen verbunden sind, Seeven- tile ordnungsgemäß installiert werden. Die Seeventile müssen für alle Benutzer des Systems leicht zugänglich sein. Bei allen Ventilen muss es sich um Ventile mit vollem Durchlass handeln, die seewasserfest (korrosionsbeständig) sind. Schieberventile mit Schraubverschluss werden nicht empfohlen. Andernfalls kann es zu Überutungen kommen. Es besteht die Gefahr von Unfällen mit Todesfolge und/oder Vermögensschäden. Die Hersteller verwenden unterschiedliche Auslass- durchmesser. Überprüfen Sie die Auslassgröße der Toilette(n) oder der Toiletten-Auslassschläuche, die am Schmutzwassertank angeschlossen werden.

• Wenn Sie einen bereits vorhandenen Toiletten-Aus- lassschlauch an den 38 mm-Tankeinlassstutzen des neuen Tanks anschließen möchten, verwenden Sie einen passenden Adapterstutzen.

• Wenn Sie eine neue Schlauchleitung von der Toilette zum Tank verlegen, verwenden Sie 38 mm-Schlauch des Typs Dometic OdorSafe Plus. Falls erforderlich, installieren Sie zwischen Toilette und Schlauch einen Adapterstutzen.

• Bei Krümmungen mit einem Radius unter 210 mm verwenden Sie ein 90°-Kniestück.

• Mit dem Dometic Schmutzwassertank wird ein zweiter Einlassstutzen geliefert. Diesen können Sie verwen- den, wenn ein separater Einlassstutzen bevorzugt wird und nur ein Auslassstutzen erforderlich ist. Feld Beschreibung

Erste Bordtoilette (Auslass: 25, 38 oder 40 mm)

Zweite Bordtoilette (Auslass: 25, 38 oder 40 mm)

Y oder T-Stück (muss in Durch- ussrichtung installiert werden)

Schlauch von den Toiletten zum Schmutzwassertank 5 Schmutzwassertank Bordtoilette zum Schmutzwassertank (Abb. , Seite 5)

• Am Entlüftungsstutzen des Dometic Schmutz- wassertanks wird ein Entlüftungsschlauch mit 16 mm ID angeschlossen.

• IBauen Sie einen Dometic Entlüftungslter in die Entlüftungsleitung ein. Der Filter absorbiert übelriechende Gase, sodass die Luftöffnung nur aufgefrischte Luft entweichen lässt. Feld Beschreibung 1 Entlüftungsschlauch 2 Entlüftungslter 3 Schmutzwassertank Hinweis Die Entlüftungsleitung darf keine hängenden Schlaufen bilden, in denen sich Flüssigkeit ansammeln kann. Entlüftungsschlauch (Abb. , Seite 5)

Der Schlauch bzw. das Rohr muss in Laufrichtung exibel angebracht (ziehbar) sein (Abb. A, Seite 6). Vermeiden Sie Kanten oder scharfe Biegungen (Abb. B, Seite 6). Binden Sie den Schlauch oder das Rohr nicht mit Drähten fest. Stützen Sie exiblen Schlauch alle 0,3 m (12 Zoll) und steifes Rohr alle 1,5 m (5 Fuß). Verlegen Sie den Schlauch oder das Rohr nach Möglichkeit auf einer Leitungsrinne (Abb. C, Seite 6). Schottdurchführungen (Abb. , Seite 6) Überprüfen Sie beide Seiten eines Schotts, um sicherzustellen, dass folgende Komponenten nicht beschädigt werden:

• Kraftstoff- oder Wassertanks

• Kabel oder Rohrleitungen

• Stringer (4) (die Längsversteifungen des Rumpfes) Wenn Sie neue Bohrungen anlegen, bohren Sie nicht durch die Verbindungselemente (1) und Stringer (4), die die Schotte oder Querwände halten. Sorgen Sie für weitere Verstärkung, damit die strukturelle Integrität nicht beeinträchtigt wird.

• möglich (3) Schläuche und Wärmequellen Aufgrund ihrer Betriebstemperatur dürfen exible Schläuche auf keinen Fall in der Nähe sehr heißer oder direkter Wärmequellen, wie Glühbirnen oder Krümmern von Motoren, verlegt werden. Wenn ein Teil des Systems nah an einer Wärmequelle entlang geführt werden muss, verwenden Sie anstelle von Schlauch ein festes Rohr.

6.3 Empfohlene Verfahren zur Schlauchinstallation

Achtung! – Überflutungsgefahr! Einige maritime Praktiken und/oder Normen erfordern die Installation einer ordnungsgemäß positionierten belüfteten (entgasten) Schleife in der Auslassverrohrung, um den Rückuss des Seewassers durch Siphonwirkung in den Schmutzwassertank zu verhindern. Der Installateur und der Bootseigner sind für die Auswahl der geeigneten Mittel verantwortlich, um den Rückuss in den Tank zu verhindern.

Dometic Schmutzwassertanks Schlauchinstallation Wenn Sie einen exiblen Schlauch an einem Kunststoffstutzen anschließen (Abb. , Seite 7), ver- wenden Sie das spezielle Schlauchschmiermittel aus dem Lieferumfang des Schmutzwassertanks. Tragen Sie das Schmiermittel um das Stutzenende herum sowie im Inneren des Schlauchendes auf, das an den Stutzen angeschlossen wird. Dometic Schmiermittel erleichtert das Aufschieben des Schlauches. Verwenden Sie keine anderen Schmier-, Dicht- oder Klebstoffe. Schlauchschellen (Abb. , Seite 7) Jede Schlauchverbindung sollte durch zwei Schlauchschellen gesichert werden, um mögliche Lecks zu verhindern. Positionieren Sie die Schrauben der beiden Schellen um 180° zueinander versetzt, und ziehen Sie die Schellen an. Achten Sie darauf, die Schellen nicht zu fest anzuziehen, da sie sonst in den Schlauch einschneiden. Wenn die Dichtigkeit nur durch übermäßiges Anziehen der Schellen erreicht werden kann, ist die Passung zwischen Schlauch und Stutzen nicht gut genug. Verwenden Sie in diesem Fall entweder einen Adapter oder einen anderen Stutzen. Verwenden Sie keine Schellen mit vernickelten Schrauben, da diese korrosionsanfällig sind. Verwen- den Sie nur Schellen aus reinem Edelstahl.

6.4 Anschließen von Schläuchen an Kunststoffstutzen

7 Reinigen und Winterfest Machen 8 Spezifikationen In den Schmutzwassertanks verbleibt ständig eine geringe Menge Wasser. Deshalb ist es sinnvoll, den Schmutzwassertank nach jedem Abpumpen des Inhalts vollständig zu spülen.

1. Geben Sie nach dem ersten Auspumpen des Schmutzwassertanks Duftmittel oder

Sanitärreiniger in das Toilettenbecken, und spülen Sie mit Wasser nach.

2. Spülen und pumpen Sie so lange weiter aus, bis die aus dem Tank abgepumpte Flüssigkeit klar ist.

Materials Schmutzwassertank: Polyethylen; 6,3 mm Nennwanddicke. Naturfarben. Armaturen: Polyvinylchlorid, ABS. Weiß. Durchführungsdichtungen: Vernetztes EPDM-Kautschuk/Polypropylen. Weiß. Um den Schmutzwassertank winterfest zu machen, verwenden Sie ausschließlich Frostschutzmittel aus Propylenglykol und Frischwasser. Achten Sie darauf, dass das Frostschutzmittel keinen Alkohol enthält.

1. Pumpen Sie den Tank aus.

2. Spülen Sie das System gründlich mit Frischwasser aus, bevor Sie den Schmutzwassertank mit

Frostschutzmittel aus Propylenglykol und Frischwasser befüllen.

7.2 Winterfest machen

Hinweis Leicht magnetische Schellenschrauben sind entweder aus Edelstahl minderer Qualität oder vernickelt.24 Dometic SchmutzwassertanksSpezikationen Europa: Garantie und Kundendienst Die Garantievereinbarungen entsprechen der EG-Direktive 44/1999/EG und die normalen Bedingun- gen gelten für das betreffende Land. Wenden Sie sich an die Dometic/Waeco Service-Abteilung, deren Adresse Sie an anderer Stelle in diesem Handbuch nden, wenn Sie einen Garantiefall oder eine andere Serviceleistung vereinbaren möchten. Alle Schäden aufgrund falscher oder missbräuchlicher Bedienung werden von der Garantie nicht abgedeckt. Von der Garantie werden keine Änderungen am Produkt oder die Verwendung von anderen Bauteilen als den Dometic Originalteilen abgedeckt; die Garantie gilt nicht, wenn die Installations- oder Betriebsan- weisungen nicht beachtet werden. In solchen Fällen wird jedwede Haftung durch den Hersteller abgelehnt. Produkthaftung Die Produkthaftung der Dometic Group und ihrer Niederlassungen umfasst keine Schäden, die durch das Folgende entstehen: fehlerhafter Betrieb; ungeeignete Änderungen oder Eingriffe in die Anlage; negative Umgebungsauswirkungen, die die Anlage selbst beeinträchtigen oder die direkte Umgebung der Anlage oder Personen in diesem Bereich. Wenn Sie eine Garantieleistung in Anspruch nehmen möchten, wenden Sie sich zuerst an Ihren Fachhändler vor Ort, bei dem Sie das Produkt erworben haben oder informieren Sie sich im Internet unter http://www.dometic.com über Händler in Ihrer Nähe. 9 Garantie und Produkthaftung Dometic DHT-L Schmutzwassertanks sind druckgeprüft bis 30 kPa (0,3 bar, 4 PSI). Modell Füllmenge L / US gal. Leergewicht Kg / lb. Vollgewicht Kg / lb. Abmessungen mm / zoll DHT42L 42 / 11 5.4 / 12 47.9 / 105.5 460 x 350 x 348 / 18.1 x 13.8 x 13.7 DHT61L 61 / 16 7.7 / 17 69.4 / 153 660 x 350 x 348 / 26.0 x 13.8 x 13.7 DHT88L 88 / 23 10.2 / 22.5 98.9 / 218 800 x 400 x 388 / 31.5 x 15.7 x 15.3 DHT110L 110 / 29 14 / 30.9 125.9 / 277.4 1200 x 350 x 348 / 47.2 x 13.8 x 13.7 DHT137L 137 / 36 14.5 / 32 153.3 / 338 1200 x 400 x 388 / 47.2 x 15.7 x 15.325 Réservoirs d'eaux noires Dometic Remarques concernant ce mode d'emploi
