BRUKSANVISNING SPIW4122 WHIRLPOOL

• Disse instruksjonene og maskinen gir er utstyrt med viktige sikkerhetsadvarsler. Disse må alltid leses og følges. Produsenten fraskriver seg ethvert ansvar for unnlatelse av å følge disse sikkerhetsinstruksjonene, for uegnet bruk av apparatet eller feil innstilling av kontroller.

Svært små barn (0-3år) må holdes unna apparatet. Små barn (3-8år) må holdes unna apparatet med mindre de holdes under kontinuerlig oppsyn. Barn fra 8 år og oppover og personer med nedsatt sanseevne eller fysisk eller psykisk funksjonsevne, eller manglende erfaring og kunnskap kan kun bruke dette apparatet under tilsyn eller hvis de har fått opplæring i trygg bruk av apparatet og forstår farene det innebærer. Ikke la barn leke med maskinen. Barn må ikke foreta rengjørings- eller vedlikeholdsoppgaver uten tilsyn av voksne. TILLATT BRUK

Dette apparatet er beregnet for bruk i husholdninger og på lignende steder som for eksempel: hotell og kontor.

Dette apparatet er ikke for profesjonell bruk.

Slå alltid av klimaanlegget ved ernkontrollen først. Du må ikke bruke kretsbryteren eller dra støpselet ut av kontakten for å slå den av. Kople kople klimaanlegget fra strømforsyningen dersom den ikke skal tas i bruk over lengre tid eller ved tordenvær/ lyn.

Sett aldri hindringer i luftuttaket-fare for skade. Påse at ventilasjonsåpningene er frie for hindringer.

Ikke plasser elektriske produkter eller husholdningsartikler under enhetene hverken innendørs eller utendørs. Kondens som drypper fra enhetene kan føre til at de blir våte, dette kan føre til skade eller funksjonsfeil ved dine eiendeler. MONTERING

Flytting og montering av produktet må utføres av to eller ere personer - fare for skade. Bruk beskyttende hansker for å pakke ut og installere maskinen - fare for kutt.

Installasjon, inkludert elektrisk tilkopling, og reparasjoner må utføres av kvaliserte teknikere i overensstemmelse med nasjonale regler. Forsøk aldri å reparere eller skifte ut noen som helst del av apparatet dersom det ikke uttrykkelig oppfordres til dette i bruksanvisningen. Hold barn på sikker avstand fra installeringsområdet. Pakk ut maskinen og forsikre deg om at det ikke er blitt skadet under transporten. Hvis det oppstår problemer, kontakt forhandleren eller nærmeste ettersalgsservice. Når maskinen er installert, må emballasjeavfall (plast, deler i styroskum osv.) oppbevares utilgjengelig for barn - fare for kvelning. Apparatet må koples fra enhver ekstern strømtilførsel før installasjonsarbeidet begynner - fare for elektrisk støt. Under monteringen må du påse at strømledningen ikke kommer i klem og blir skadet - fare for SIKKERHETSINSTRUKSER- 104 - brann eller elektrisk støt. Maskinen må ikke settes på før installeringen er fullført.

Når du ytter eller omplasserer klimaanlegget, må du konsultere erfarne serviceteknikere for å koble fra og installere enheten igjen.

Apparatet må installeres, brukes og oppbevares i et rom med et gulvareal større enn 10m

. Monter innendørsenheten minst 2.5m over gulvet eller bunnivå.

Installasjonen av rør må skje på et rom med et gulvareal som er større enn 10m

Strømforsyningen må være av nominell spenning med egen krets for apparatet. Diameteren til strømledningen må oppfylle kravene i regelverket.

Hvis strømledningen er skadet, må den erstattes med en ny av produsenten, serviceavdelingen eller tilsvarende kvaliserte personer for å unngå farlige situasjoner - fare for elektrisk støt.

En jordfeilbryter (RCD) med nominell gjenværende driftsstrøm som ikke overskrider 30 mA skal inkorporeres i de faste ledningene i henhold til nasjonal lovgivning.

Temperaturen i kjølekretsen vil være høy, vennligst sørg for at forbindelsesledningen ikke kommer i kontakt med kobberrøret.

Sørg for sikker jording og en jordledning som er koblet til bygningens jordingssystem, installert av fagfolk. Apparatet må være montert med en jordfeilbryter og hjelpekretsbryter med tilstrekkelig kapasitet. Kretsbryteren må i tillegg ha en magnetisk og en termisk utkoplingsfunksjon for å sikre beskyttelse i tilfelle kortslutning og overbelastning. Modell- 9K & 12K 18K 24K Krav til kretsbryterens kapasitet 16A 20A 25A

Når det gjelder koplingen av strømledning og kabelforbindelsen mellom innendørs og utendørs enhet, må du se koblingsskjemaet på apparatet.

ADVARSEL: Påse at apparatet er slått av og koplet fra strømforsyningen for du utfører vedlikehold; Bruk aldri damprengjøringsutstyr - fare for elektrisk støt. SIKKERHETSINSTRUKSER- 105 -

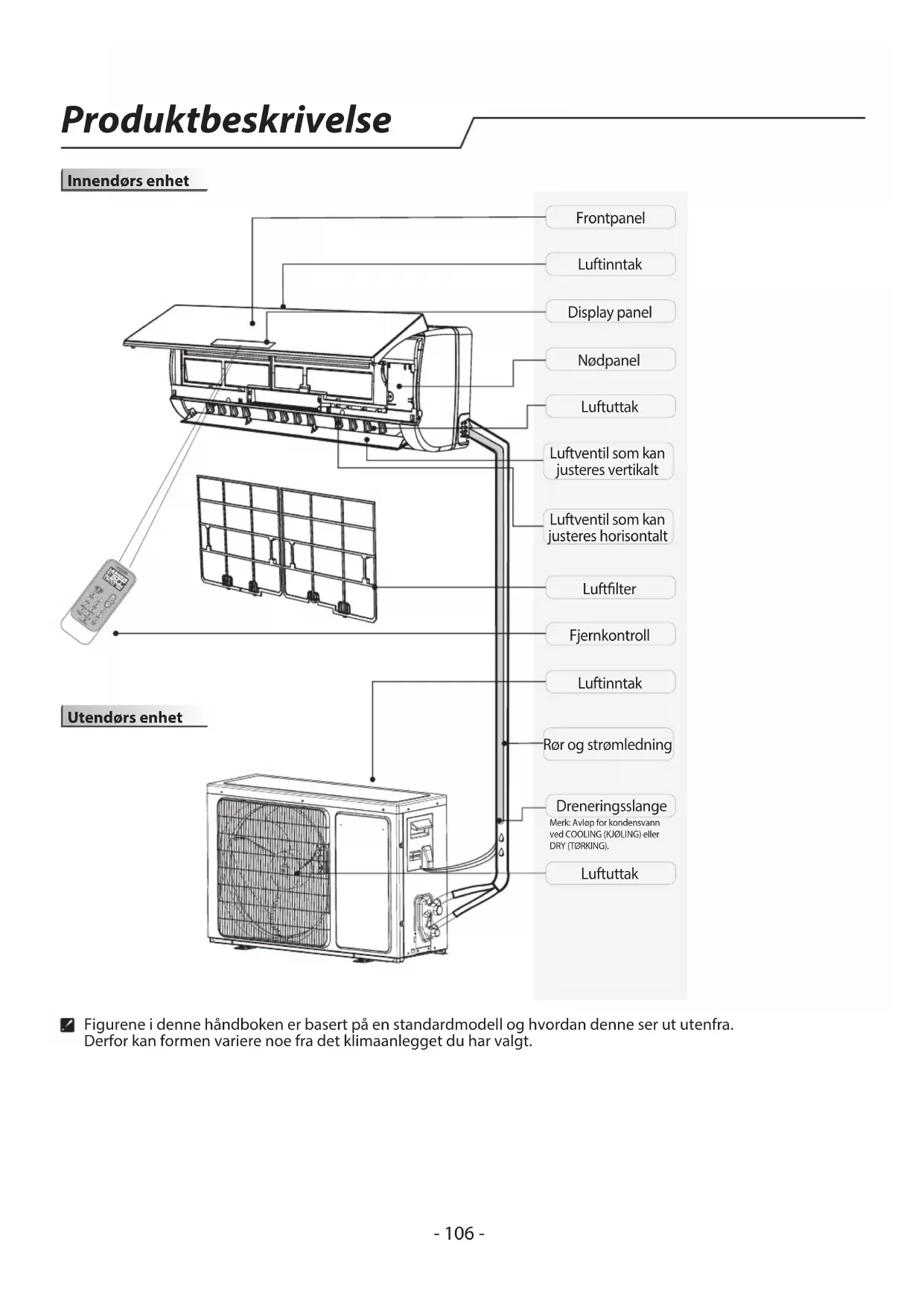

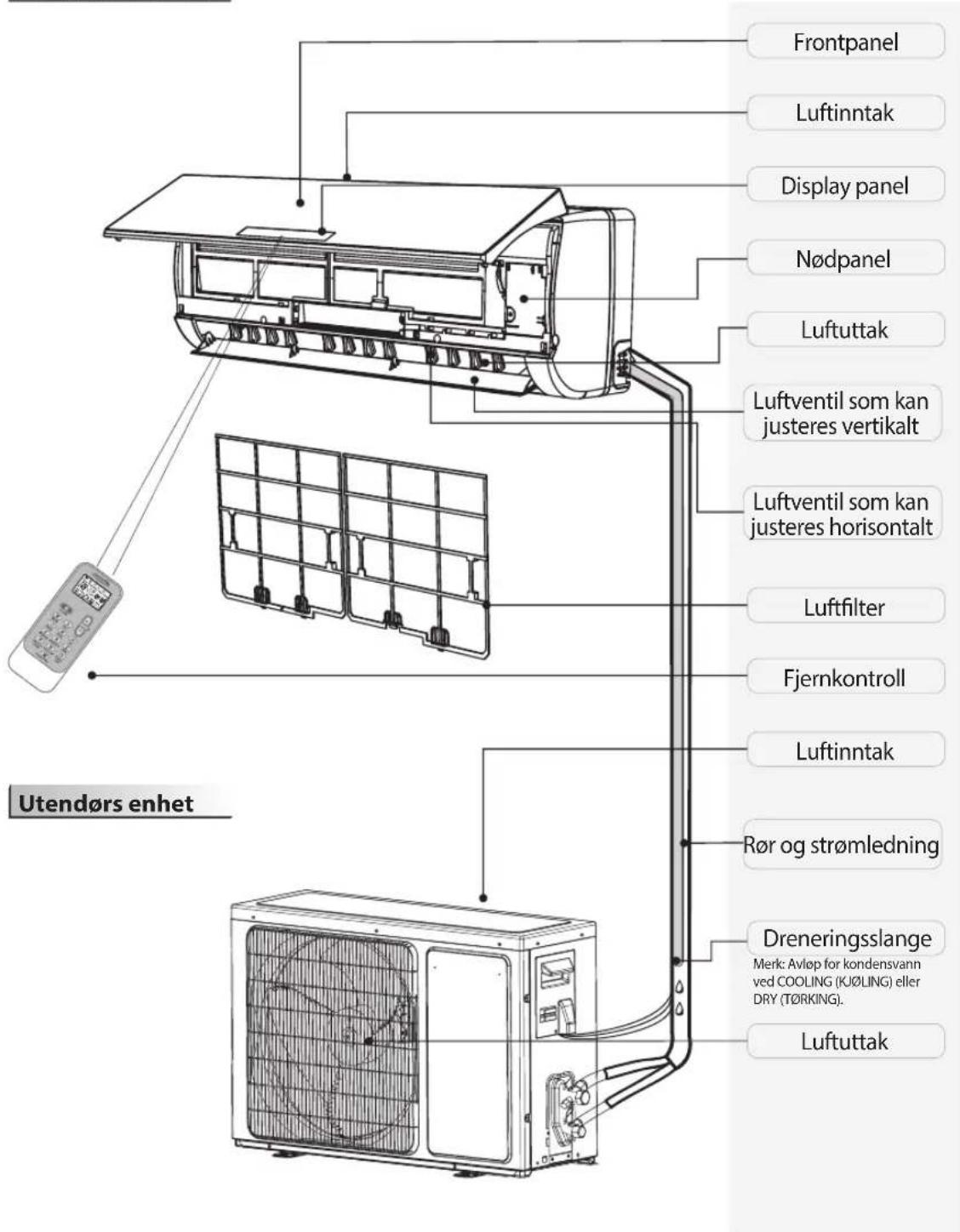

) Symbolet på produktet eller på de vedlagte dokumentene, indikerer at det ikke må behandles som vanlig husholdningsavfall, men transporteres til en innsamlingsstasjon for resirkulering av elektrisk og elektronisk utstyr. OVERENSSTEMMELSESERKLÆRING Dette produktet inneholder uorinerte drivhusgasser som omtales i Kyoto-protokollen. Kjølegassen benner seg i et hermetisk lukket system. (R410a, GWP 2088). Den maksimale mengden kuldemedium er 2,5 kg. Vennligst se fabrikkmerket for mer detaljert informasjon. SIKKERHETSINSTRUKSER- 106 - Produktbeskrivelse Innendørs enhet Utendørs enhet Frontpanel Luftinntak Display panel Nødpanel Luftuttak Luftventil som kan justeres vertikalt Luftventil som kan justeres horisontalt Luftlter Fjernkontroll Luftinntak Dreneringsslange Luftuttak Rør og strømledning Merk: Avløp for kondensvann ved COOLING (KJØLING) eller DRY (TØRKING). Figurene i denne håndboken er basert på en standardmodell og hvordan denne ser ut utenfra. Derfor kan formen variere noe fra det klimaanlegget du har valgt.- 107 - Brukergrensesnitt

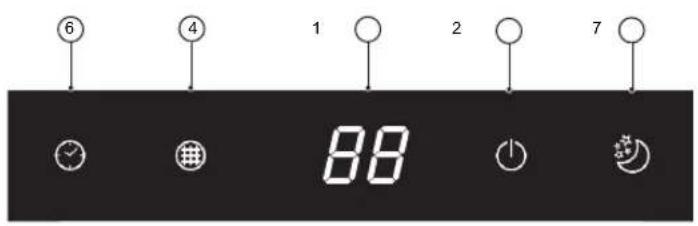

Temperaturindikator (1) Viser innstilt temperatur. Den viser “FC” som påminnelse om at lteret må gjøres rent. Indikator for Running (Driftsindikator) (2) Den tennes ved drift. Den blinker ved avriming av utendørs enhet.

sense stanser. Indikator for monitorering av lter (4) Den blinker når det er nødvendig å gjøre lteret rent. Indikator for monitorering av lter blinker etter 720 brukstimer som påminnelse om at lteret må gjøres rent. Etter at lteret er gjort rent, trykk på knappen for reset lter på innendørsenheten bak frontpanelet for å avbryte blinkingen av indikatoren for monitorering av lter. Fuktighetsindikator (5) Den tennes når den viser fuktighetsnivået. Den slukkes når den viser temperaturen. Indikator for timer (6) Den tennes ved innstilling av tid. Den slukker når operasjonen ved bruk av timer avsluttes. Indikator for Sleep (Hvile) (7) Den tennes når modus for hvile er stilt inn, indikatoren for “Running” vil blinke 10 ganger før hele display slukkes. For klimaanlegg uten Wi-Fi kontroll, anbefaler vi Wpro SmartClim: en smart enhet som kontrollerer via Wi-Fi de viktigste innstillingene av apparatet ditt fra din egen smarttelefon. Dette tilbehøret er ikke inkludert i produktets pakke. Vennligst ta kontakt med Ettersalgsservicen for ytterligere detaljer og kjøp.- 108 - Fjernkontroll Sett batteriene inn i RC (ernkontrollen)

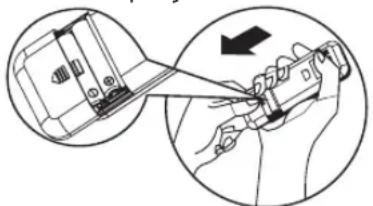

1. Sett inn en stift og trykk batteridekselet forsiktig ned

og dytt i pilens retning for å erne, som vist.

2. Sett på plass 2 AAA batterier (1.5V) i batterirommet.

Påse at “+” og “-” polaritet er riktig plassert.

• For å styre apparatet ved hjelp av ernkontrollen, rett ernkontrollen mot mottakeren til innendørs enhet, for å være sikker på å oppnå kontakt.

• For å sende en melding fra ernkontrollen, vil symbolet blinke i 1 sekund. Når meldingen mottas, gir apparatet fra seg en pipe-lyd.

Starter og stanser apparatet ved å trykke på denne knappen.

3. FAN (VIFTE) KNAPP

Brukt for å velge viftens hastighet i sekvensen auto, high (høy), medium (middels) eller low (lav).

4-5. TEMPERATUR KNAPP

Brukt for å velge romtemperaturen. Brukt for å stille inn tiden i timer modus.

SENSE KNAPP Stiller inn eller sletter bruken av

Stanser eller starter horisontal regulering av luftventil ved at den svinger og stiller inn ønsket retning for luftstrømmen, opp/ned.

10-11. HUMIDITY (FUKTIGHET) KNAPP

Brukt for å stille inn ønsket nivå for fuktighet, disse er kun tilgjengelig med 6

Brukt for å starte eller stanse super stille funksjon for å oppnå omgivelser uten støy.

Brukt for å velge modus for hvile i sekvensen sleep 1, sleep 2, sleep 3 sleep 4 og sleep o.

9. AROUND U (RUNDT DEG) KNAPP

Brukt for å stille inn eller slette funksjonen Around U.

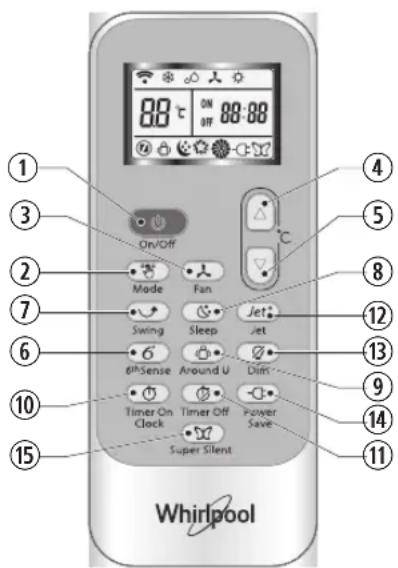

12. JET (HURTIG) KNAPP

Brukt for å starte eller stanse rask nedkjøling eller oppvarming.

13. DIM (LYSSTYRKE) KNAPP

Brukt for å slå på eller av lyset på display på innendørs enhet.

14. POWER SAVE (ENERGISPARING)

KNAPP Brukt for å starte eller stanse energisparingsfunksjonen.

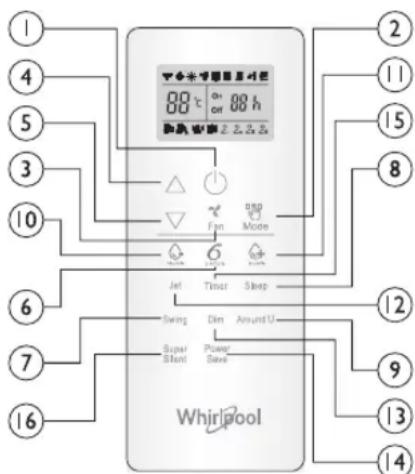

OF F Display for innstilling av timer Jet (hurtig) indikator Power save (energisparing) indikator Signal transmission (overføring av signal)- 109 - Fjernkontroll Beskrivelse av knappenes funksjon (J1-3)

1. ON/OFF (PÅ/AV) KNAPP

Starter og stanser apparatet ved å trykke på denne knappen.

Brukt for å velge viftens hastighet i sekvensen auto, high (høy), medium (middels) eller low (lav).

4-5. TEMPERATUR KNAPP

Brukt for å velge romtemperaturen. Brukt for å stille inn tiden i timer modus og riktig klokkeslett.

SENSE KNAPP Stiller inn eller sletter bruken av 6

Stanser eller starter horisontal regulering av luftventil ved at den svinger og stiller inn ønsket retning for luftstrømmen, opp/ned.

8. SLEEP (HVILE) KNAPP

Brukt for å velge modus for hvile i sekvensen sleep 1, sleep 2, sleep 3 sleep 4 og sleep o.

9. AROUND U (RUNDT DEG) KNAPP

Brukt for å stille inn eller slette funksjonen Around U.

10. TIMER ON/CLOCK (TIMER PÅ/KLOKKE) KNAPP

Brukt for å stille inn virkelig tid. Brukt for å stille inn eller slette aktivering av timer.

Brukt for å stille inn eller slette deaktivering av timer.

12. JET (HURTIG) KNAPP

Brukt for å starte eller stanse modus for rask nedkjøling eller oppvarming.

Brukt for å slå på eller av lyset på display på innendørs enhet.

14. POWER SAVE (ENERGISPARING) KNAPP

Brukt for å starte eller stanse energisparingsfunksjonen.

SENSE indikator Around U (rundt deg) indikatorSuper silent (super stille) indikatorDisplay fpr innstilling av temperaturPower save (energisparing) indikator BESKYTTELSE Driftsbetingelser Verneanordningen kan utløses og stanse apparatet i de tilfellene som er listet opp nedenfor. Oppvarming Utendørs temperatur er over 24°C Utendørs temperatur er under -7°C Romtemperatur er over 27°C Nedkjøling Utendørs temperatur er over 43°C Romtemperatur er under 21°C Avfukting Romtemperatur er under 18°C Dersom klimaanlegget står på modus for COOLING eller DRY med åpne dører eller vinduer over lengre tid når den relative fuktigheten er over 80%, er det mulig at dugg drypper for utløpet. Verneanordningens funksjoner Vent i minst 3 minutter før du starter opp enheten etter driftsstans eller skifte av modus mens anlegget er i drift. Etter tilkopling til strømnettet og øyeblikkelig påslåing av apparatet, er det mulig at anlegget trenger ytterligere 20 sekunder før det begynner å virke. Dersom alle funksjoner er stanset, trykk på ON/ OFF knappen igjen for å starte opp på nytt. Timer må stilles inn på nytt dersom den er blitt slettet. Funksjoner i modus for AVKJØLING Anti-frysing Når temperaturen til innendørs varmeveksler synker til 0° eller lavere, vil kompressoren stanse driften for å beskyttet apparatet. Funksjoner i modus for OPPVARMING Forvarmer For å unngå at kald luft blåses ut, trengs det 2-5 minutter for å forvarme innendørs enhet for å starte OPPVARMINGEN. Viften innendørs vil ikke virke under forvarmingen. Opptining Når apparatet benyttes til OPPVARMING vil det tines (de-ice) automatisk for å øke eektiviteten. Denne prosedyren varer vanligvis 6-10 minutter. Ved opptining stanser viften og indikatoren for drift blinker. Når opptiningen er fullført, returnerer den til modus for OPPVARMING automatisk.- 110 - Vedlikehold Gjør rent panelet framme på Innendørs enhet

1. Kople det fra strømnettet

Åpne panelet framme slik det vises ved pilen (Fig. A). Dra i sporene på siden av frontpanelet med kraft for å ta ut frontpanelet (Fig. B).

3. Gjør rent panelet framme

Tørk med en myk og tørr klut. Bruk lunkent vann (under 40°C) for å gjøre rent dersom apparatet er svært skittent. La det tørke etter at du har gjort det rent.

4. Monter og lukk panelet framme

Monter og lukk panelet framme ved å dytte det bakover. Merk:

• Ikke bruk stoer som bensin eller poleringsmiddel for å gjøre apparatet rent.

• Ikke sprut vann på innendørsenheten Farlig! Elektrisk støt! Gjør rent luftlteret Det er nødvendig å gjøre rent luftlteret etter at du har brukt det i omtrent 200 timer. Gjør rent luftlteret hver andre uke dersom klimaanlegget fungerer i omgivelser som er spesielt skitne.

1. Kople det fra strømnettet

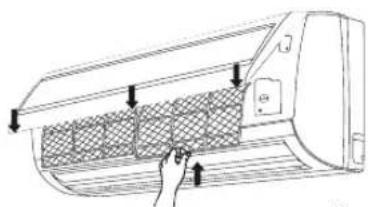

1. Åpne panelet framme. 2. Trykk forsiktig på lterets håndtak. 3. La lteret gli

Dersom lteret er svært skittent, må det vaskes med en løsning med lunkent vann og nøytralt rengjøringsmiddel. La det tørke etter at du har gjort det rent.

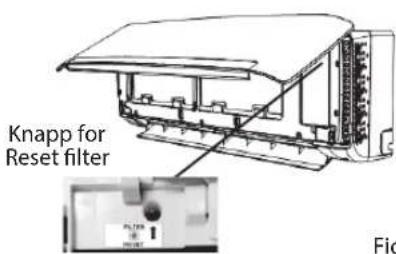

4. Monter lteret tilbake på plass, trykk på knappen for reset lter (Fig.E) på

høyre side ved å benytte en rund stift og lukk panelet framme. Merk:

• For å unngå skade må du ikke berøre ribbene til innendørs enhet med ngrene etter at du har ernet lteret.

• Du må ikke forsøke å gjøre klimaanlegget rent innvendig på egen hånd.

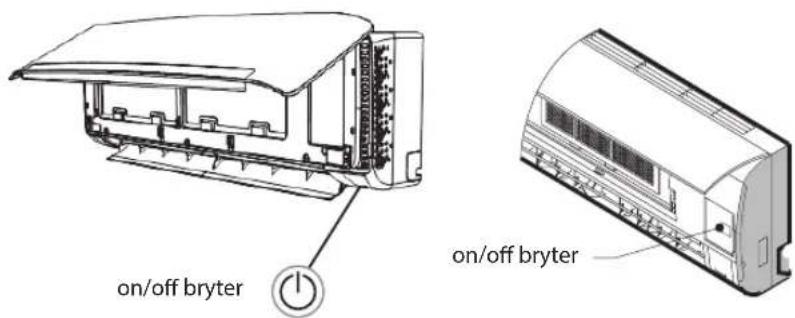

I en nødssituasjon eller når ernkontrollen mangler, kan du styre enheten ved å trykke på on/o bryteren plassert på innendørsenheten.

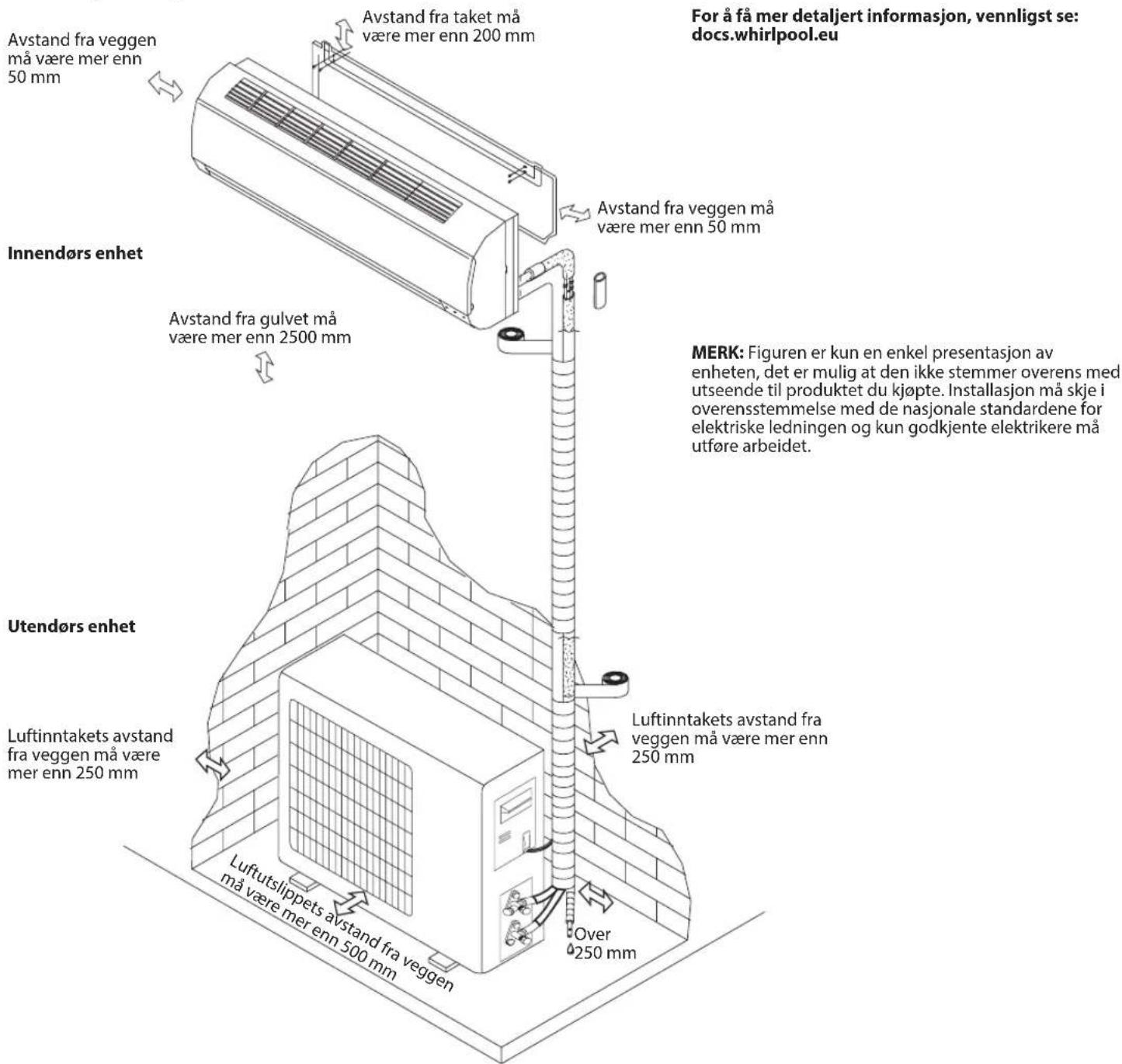

• Slå apparatet av: når apparatet er på, trykk på knappen, enheten vil stanse å fungere. Merk: Du må ikke trykke på denne knappen i lang tid siden dette vil føre til funksjonsfeil. Auto-Restart (automatisk omstart) funksjon Dersom du ønsker å stille inn auto-restart, slå på kraftforsyningen, trykk på ON/OFF knappen for enheten innendørs og hold nede i over 5 sekunder, auto-restart er innstilt når summeren aktiveres. Dersom auto-restart er stilt inn, trykk på ON/OFF knappen for enheten innendørs og hold nede i over 5 sekunder, auto-restart funksjonen slettes når summeren utstøter en lyd og klimaanlegget benner seg i standby-modus. Avfallsbehandling av batteriene For å beskytte naturressurser og for å fremme gjenbruk av material, vennligst skill batteriene fra annen type avfall og resirkuler dem gjennom ditt lokale, gratis system for kildesortering av batteri. Fig. A Fig. B Knapp for Reset lter Fig. E Fig. C Fig. D on/o bryter on/o bryter- 111 - Installasjonsinstrukser Installasjonsdiagram Avstand fra veggen må være mer enn 50 mm Innendørs enhet Utendørs enhet Avstand fra taket må være mer enn 200 mm Avstand fra gulvet må være mer enn 2500 mm Luftinntakets avstand fra veggen må være mer enn 250 mm Luftinntakets avstand fra veggen må være mer enn 250 mm Luftutslippets avstand fra veggen må være mer enn 500 mm Over 250 mm For å få mer detaljert informasjon, vennligst se: docs.whirlpool.eu Avstand fra veggen må være mer enn 50 mm MERK: Figuren er kun en enkel presentasjon av enheten, det er mulig at den ikke stemmer overens med utseende til produktet du kjøpte. Installasjon må skje i overensstemmelse med de nasjonale standardene for elektriske ledningen og kun godkjente elektrikere må utføre arbeidet. Når du installerer kablene for tilkopling, må du kontrollere at fargene på ledninger og terminalnr. på enheten utendørs er de samme som ledningene ved enheten innendørs. Kabelspesikasjoner Kapasitet (Btu/h) Strømledning Strømledning for tilkopling Type Normalt tverrsnittareal Type Normalt tverrsnittareal 7K, 9K, 12K H07RN-F 1,0mm

X5- 112 - Feilsøking Driftsproblemer skyldes ofte små årsaker, vennligst sjekk og referer til følgende diagram før du kontakter kundeservicen. Du vil kunne spare tid og unødvendige utgifter. Problem Analyse Virker ikke

• Er vernet eller sikringen gått?

• Vennligst vent i 3 minutter og start igjen, det er mulig at vernet hindrer at enheten virker.

• Er ernkontrollens batterier utladde?

• Er støpselet ikke satt riktig i? Ingen luft for nedkjøling eller oppvarming

• Er luftlteret skittent?

• Er inntakene eller utslippene til klimaanlegget blokkerte?

• Er temperaturen stilt riktig inn?

• Er dører eller vinduer åpne? Ikke eektiv kontroll

• Har det vært en sterk forstyrrelse (fra overdreven statisk elektrisitetutladning, unormal spenning i strømforsyningen)? Vær oppmerksom på at driften vil være unormal, i dette tilfellet må du koble fra strømforsyningen og koble til igjen etter 2-3 sekunder. Virker ikke med det samme

• 3 minutters forsinkelse vil inntree når du skifter modus og apparatet er i drift. Spesiell lukt

• Denne lukten kommer fra en annen kilde som møbler, sigaretter osv. som suges inn i enheten og blåser ut sammen med luften. En kan høre rennende vann

• Normal adferd som skyldes strømmen av kuldemediumet i klimaanlegget.

• Lyd av opptining i modus for oppvarming. Knakelyd

• Lyden kan være et resultat av at panelet framme ekspanderer eller trekker seg sammen på grunn av endringer i temperaturen. Damp kommer ut av utløpet

• Damp er tilstede i rommet med lav temperatur? Normal adferd på grunn av kjølig luft fra enheten innendørs ved driftsmodus for COOLING (NEDKJØLING) eller DRY (TØRKING). Indikatoren for drift blinker men innendørs vifte stanser

• Enheten skifter fra modus for oppvarming til defrost. Indikatoren slukkes og returnerer til modus for oppvarming. Merk: Dersom problemene vedvarer, slå av apparatet og kople det fra strømforsyningen, ta deretter kontakt med ditt nærmeste godkjente Whirlpool Kundeservicesenter. Forsøk ikke å erne, reparere, demontere, eller endre på apparatet på egenhånd.- 113 - KUNDESERVICE Før du kontakter kundeservice:

1. Prøv å løs problemet på egenhånd basert på

beskrivelsene oppgitt i “Problemløsningen”.

2. Slå apparatet av og på for å se om feilen retter seg.

Dersom feilen ikke forsvinner når du har utført kontrollene over, kontakt kundeservice. Vennligst oppgi:

• ditt telefonnummer. Dersom det er nødvendig med reparasjoner, ta kontakt med Kundeservicesenteret (Bruk av originale reservedeler og skikkelig reparasjon garanteres). Du må legge ved den originale fakturaen. Dersom man ikke følger disse anvisningene, kan det gå utover sikkerheten og kvaliteten på produktet. Merk: dersom du ønsker en fullstendig brukerveiledning for apparatet ditt, vennligst last den ned fra nettstedet ved å benytte lenken nedenfor: docs.whirlpool.eu ved å benytte QR-koden- 114 -

4. Genmontér og luk frontpanelet
