BRUKSANVISNING SPIW312L WHIRLPOOL

6-1 Kontroller av utrymmet

6-9 Kontroller av elektrisk utrustning

10. Detektering av brandfarliga köldmedier

Visar "FC" som en påminnelse om filterrengöring.

WiFi-lampa (2)

Kassering av batterier

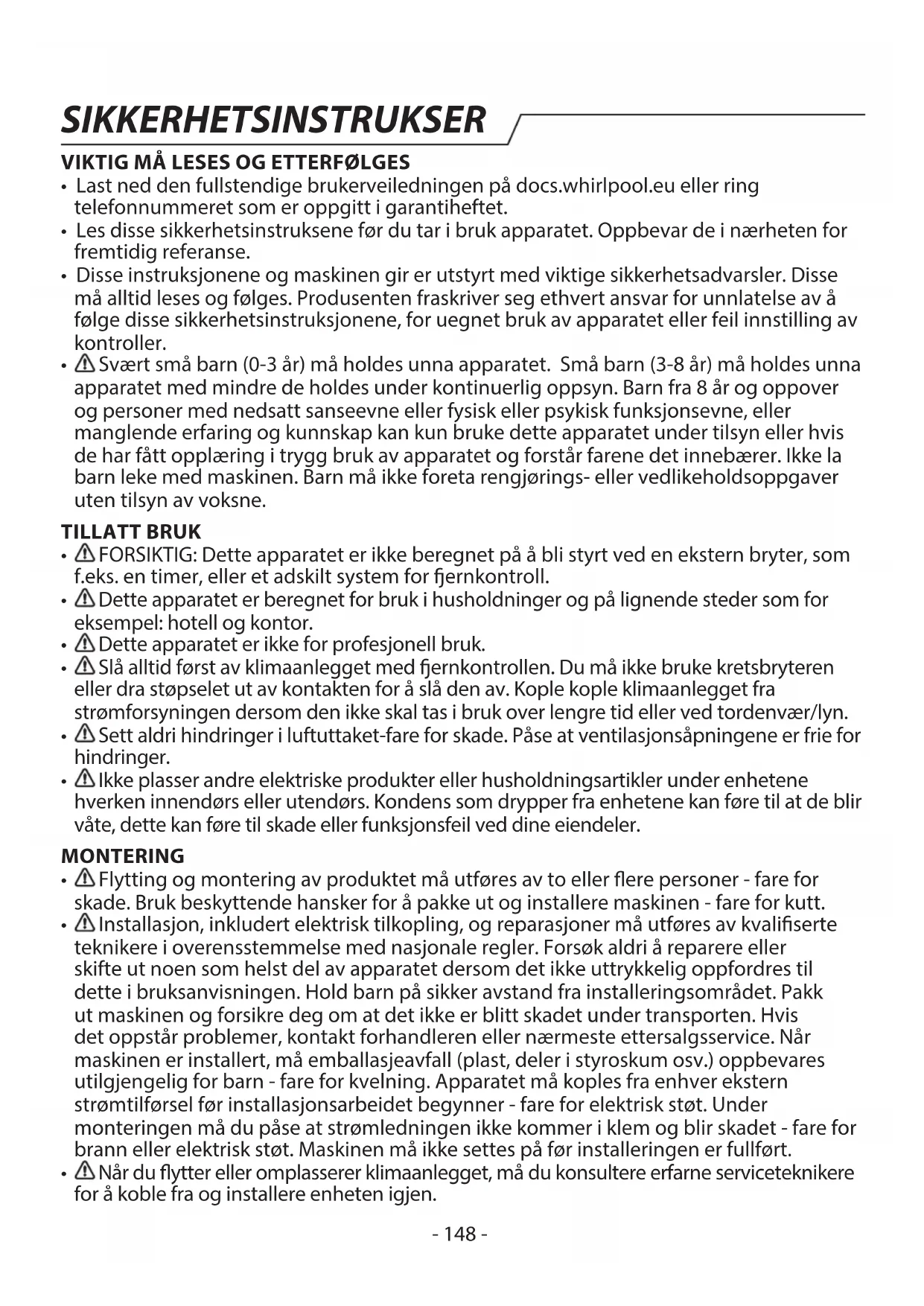

• Last ned den fullstendige brukerveiledningen på docs.whirlpool.eu eller ring telefonnummeret som er oppgitt i garantiheftet.
• Les disse sikkerhetsinstruksene før du tar i bruk apparatet. Oppbevar de i nærheten for fremtidig referanse.
• Disse instruksjonene og maskinen gir er utstyrt med viktige sikkerhetsadvarsler. Disse må alltid leses og følges. Produsenten fraskriver seg ethvert ansvar for unnlatelse av å følge disse sikkerhetsinstruksjonene, for uegnet bruk av apparatet eller feil innstilling av kontroller.
• Svært små barn (0-3 år) må holdes unna apparatet. Små barn (3-8 år) må holdes unna apparatet med mindre de holdes under kontinuerlig oppsyn. Barn fra 8 år og oppover og personer med nedsatt sanseevne eller fysisk eller psykisk funksjonsevne, eller manglende erfaring og kunnskap kan kun bruke dette apparatet under tilsyn eller hvis de har fått opplæring i trygg bruk av apparatet og forstår farene det innebærer. Ikke la barn leke med maskinen. Barn må ikke foreta rengjørings- eller vedlikeholdsoppgaver uten tilsyn av voksne.

TILLATT BRUK

• ⚠ FORSIKTIG: Dette apparatet er ikke beregnet på å bli styrt ved en ekstern bryter, som f.eks. en timer, eller et adskilt system for fjernkontroll.
• Dette apparatet er beregnet for bruk i husholdninger og på lignende steder som for eksempel: hotell og kontor.
• Dette apparatet er ikke for profesjonell bruk.
• ⚠ Slå alltid først av klimaanlegget med fjernkontrollen. Du må ikke bruke kretsbryteren eller dra støpselet ut av kontakten for å slå den av. Kople kople klimaanlegget fra strømforsyningen dersom den ikke skal tas i bruk over lengre tid eller ved tordenvær/lyn.
• Sett aldri hindringer i luftuttaket-fare for skade. Påse at ventilasjonsåpningene er frie for hindringer.
• ⚠Ikke plasser andre elektriske produkter eller husholdningsartikler under enhetene hverken innendørs eller utendørs. Kondens som drypper fra enhetene kan føre til at de blir våte, dette kan føre til skade eller funksjonsfeil ved dine eiendeler.

MONTERING

• ⚠ Flytting og montering av produktet må utføres av to eller flere personer - fare for skade. Bruk beskyttende hansker for å pakke ut og installere maskinen - fare for kutt.
• Installasjon, inkludert elektrisk tilkopling, og reparasjoner må utføres av kvalifiserte teknikere i overensstemmelse med nasjonale regler. Forsøk aldri å reparere eller skifte ut noen som helst del av apparatet dersom det ikke uttrykkelig oppfordres til dette i bruksanvisningen. Hold barn på sikker avstand fra installeringsområdet. Pakk ut maskinen og forsikre deg om at det ikke er blitt skadet under transporten. Hvis det oppstår problemer, kontakt forhandleren eller nærmeste ettersalgsservice. Når maskinen er installert, må emballasjeavfall (plast, deler i styroskum osv.) oppbevares utilgjengelig for barn - fare for kvelning. Apparatet må koples fra enhver ekstern strømtilførsel før installasjonsarbeidet begynner - fare for elektrisk støt. Under monteringen må du påse at strømledningen ikke kommer i klem og blir skadet - fare for brann eller elektrisk støt. Maskinen må ikke settes på før installeringen er fullført.
• ⚠ Når du flytter eller omplasserer klimaanlegget, må du konsultere erfarne serviceteknikere for å koble fra og installere enheten igjen.

• Strømforsyningen må være av nominell spenning med spesiell strømkrets for apparatet. Diameteren til strømledningen må oppfylle kravene i regelverket.
• En flerpolet bryter må installeres i de faste ledningene i henhold til reglene som gjelder elektrisk utstyr og apparatet må jordes i samsvar med nasjonale elektriske sikkerhetsstandarder.
• En allpolet skillebryter som har en kontaktseparasjon på minst 3 mm i alle poler må kobles til i de faste ledningene.
• ⚠Ikke bruk skjøteledninger, multi-stikkontakter eller adaptere. De elektriske komponentene må ikke være tilgjengelige etter installasjonen. Bruk ikke apparatet når du er våt eller barføtt. Bruk ikke maskinen hvis strømledningen eller støpselet er skadet, hvis det ikke fungerer som det skal, eller dersom det er skadet eller har falt ned.
• Hvis strømledningen er skadet, må den erstattes med en identisk av produsenten, dens service-representant eller tilsvarende kvalifiserte personer for å unngå farlige situasjoner -fare for elektrisk støt.
• En jordfeilbryter (RCD) med nominell gjenværende driftsstrøm som ikke overskrider 30 mA skal inkorporeres i de faste ledningene i henhold til nasjonal lovgivning.
• ⚠️ Temperaturen i kjølekretsen vil være høy, vennligst sørg for at forbindelsesledningen ikke kommer i kontakt med kobberrøret.
• Sørg for sikker jording og en jordledning som er koblet til bygningens jordingssystem, installert av fagfolk. Apparatet må være montert med en jordfeilbryter og hjelpekretsbryter med tilstrekkelig kapasitet. Kretsbryteren må i tillegg ha en magnetisk og en termisk utkoplingsfunksjon for å sikre beskyttelse i tilfelle kortslutning og overbelastning.

Modell- 9K & 12K 18K 24K
Krav til kretsbryterens kapasitet 16A 20A 25A

- ∅år det gjelder koplingen av strømledning og kabelforbindelsen mellom innendørs og utendørs enhet, må du se koblingsskjemaet på apparatet.

• ⚠ ADVARSEL: Påse at apparatet er slått av og koplet fra strømforsyningen for du utfører vedlikehold; Bruk aldri damprengjøringsutstyr - fare for elektrisk støt.
• Vedlikehold og reparasjon som krever assistanse fra annet faglært personale, må utføres under tilsyn av en person som er kompetent når det gjelder bruk av brennbare kuldemedier.
• Service må kun utføres med utstyr som anbefales av produsenten.

AVFALLSBEHANDLING AV EMBALLASJE

Emballasjematerialet er fullstendig resirkulerbart og er merket med resirkuleringssymbolet ( ). De forskjellige delene av emballasjen skal ikke kastes i husholdningsavfallet, men resirkuleres i henhold til de lokale forskrifter.

AVHENDING AV HUSHOLDNINGSAPPARAT

Apparatet er fremstilt av materialer som kan resirkuleres eller brukes om igjen. Maskinen må avfallsbehandles i samsvar med lokale bestemmelser angående avfallsbehandling. For mer utfyllende informasjon om behandling, gjenvinning og resirkulering av elektriske husholdningsapparater, kan du kontakte de kompetente lokale styresmaktene, det lokale renholdsverket eller butikken der du kjøpte husholdningsapparatet. Denne maskinen er merket i overensstemmelse med EU-direktivet 2012/19/EU for kassering av elektrisk og elektronisk utstyr (WEEE). Ved å sørge for at dette produktet kasseres forskriftmessig, bidrar du til å

forhindre de negative miljø- og helsekonsekvensene feil avfallshåndtering av dette produktet kan forårsake.

(☒)Symbolet på produktet eller på de vedlagte dokumentene, indikerer at det ikke må behandles som vanlig husholdningsavfall, men transporteres til en innsamlingsstasjon for resirkulering av elektrisk og elektronisk utstyr.

OVERENSSTEMMELSESERKLÆRING

• Den fullstendige teksten til samsvarserklæringen er til stede på følgende nettsted: docs.whirlpool.eu.
• Radioutstyret fungerer i frekvensbåndet 2.4 GHz ISM, den maksimale radiofrekvenseffekten som overføres overstiger ikke 20 dBm (e.i.r.p.).
• Dette produktet inkluderer frie programvarer som er utviklet av tredjeparter. Lisensbekreftelsen på bruken av den frie programvaren er tilgjengelig på det følgende nettstedet: docs.whirlpool.eu.
• Dette produktet inneholder fluorinerte drivhusgasser som omtales i Kyoto-protokollen. Kjølegassen befinner seg i et hermetisk lukket system (R32, GWP 675). Den maksimale mengden kuldemedium er 2,5 kg. Vennligst se fabrikkmerket for mer detaljert informasjon.

SIKKERHETSINSTRUKSER FOR SERVICE VED APPARAT MED SPESIFIKT KULDEMEDIUM

• Last ned den fullstendige brukerveiledningen for detaljert installasjon, service, vedlikehold og reparasjonsmetoder på docs.whirlpool.eu.
• Ikke bruk metoder for å gjøre avrimingsprosessen eller renhold raskere, utover de som anbefales av produsenten.
• Apparatet må oppbevares i et godt ventilert området hvor rommets størrelse samsvarer med arealet i rommet slik det ble spesifisert for drift; uten tilstedeværelse av antennelseskilder (som; åpen flamme, et gassapparat eller et elektrisk varmeapparat i funksjon).
• Må ikke perforeres eller brennes. Vær oppmerksom på at kuldemediumet kan være luktfritt.

• Enhver person som arbeider på eller åpner en kjølekrets bør ha et gyldig attestasjon fra et bransjeakkreditert kontrollorgan, som sertifiserer at personen er i stand til å behandle kuldemediumet på en sikker måte, i samsvar med en spesifikasjon som er godkjent av industriens aktører. Det skal kun utføres service i henhold til anbefalingene gjort av produsenten av utstyret. Vedlikehold og reparasjon som krever assistanse fra annet faglært personale, må utføres under tilsyn av en person som er kompetent når det gjelder bruk av brennbare kuldemedier. Apparatet må installeres, brukes og oppbevares i et rom med et gulvareal større enn 10 m2. Installasjonen av rørsystemet må holdes til et rom med et gulvareal større enn 10 m2. Rørsystemet må oppfylle kravene i de nasjonale gass-forskiftene. Den maksimale mengden kuldemedium er 2,5 kg. Mekaniske koplinger brukt innendørs må oppfylle kravene i ISO 14903. Når mekaniske koplinger brukes på nytt innendørs, må forseglingene skiftes ut og nye må tas i bruk. Når kragekoplingene brukes opp igjen innendørs, må kragedelen produseres på nytt. Installasjonen av rørsystemet må holdes til et minimum. Mekaniske koplinger må være tilgjengelige for vedlikehold.

• Transport av utstyr som inneholder lett antennelig kuldemedium må oppfylle kravene i

transportforskriftene.

1. Merking av utstyr ved å benytte skilt må oppfylle kravene i de lokale forskriftene.
2. Avfallsbehandling av utstyr som bruker lett antennelig kuldemedier må gjøres i samsvar med nasjonale forskrifter.
3. Lagringen av utstyr / apparat må skje i overensstemmelse med produsentens instrukser.
4. Lagring av pakket (usolgt) utstyr Beskyttelse av oppbevaringspakken skal være konstruert slik at mekanisk skade på utstyret inne i pakken ikke forårsaker lekkasje av kuldemediumet. Maksimalt antall deler av utstyr som kan lagres sammen reguleres ved de lokale forskriftene.
5. Informasjon om service.
   6-1 Kontroller i området

Før en starter arbeidet på anlegg som inneholder lett antennelig kuldemedium, er sikkerhetskontroller nødvendige for å sikre at faren for brann reduseres til et minimum. Ved reparasjoner ved kjølesystemet må de følgende forholdsreglene tas før det utføres arbeid ved systemet.

6-2 Arbeidsprosedyre

Arbeid må følge en kontrollert prosedyre for å redusere risikoen for at brannfarlig gass eller damp er tilstede mens arbeidet utføres, til et minimum.

6-3 Generelt arbeidsområde

Alle som utfører vedlikehold og andre som arbeider i området i nærheten må få informasjon om arbeidet som skal utføres. En bør unngå at det arbeides i nærheten. Området rundt arbeidsplassen må avgrenses. Påse at tilstanden innenfor området er sikret ved å kontrollere tilstedeværelsen av lett antennelig material.

6-4 Kontroll av tilstedeværelsen av kuldemedium

Området må kontrolleres med en egen kuldemedium-detektor før arbeidet starter og mens det pågår, for å sikre at teknikeren er oppmerksom på de potensielt brennbare atmosfærene. Påse at utstyret som blir brukt for registrering av evt. lekkasjer egner seg for bruk med lett antennelig kuldemedium, dvs. at den ikke gir fra seg gnister, at den er tilstrekkelig forseglet og at den ikke løser seg ut.

6-5 Tilstedeværelse av brannslukningsapparat

Hvis det skal utføres varmt arbeid på kjøleutstyret eller tilhørende deler, må egnet brannslukningsutstyr være tilgjengelig. Ha et apparat med tørt pulver eller CO _2 brannslukningsapparat tilgjengelig i området for påfylling.

6-6 Ingen antennelseskilder

Ingen person som utfører arbeid ved kjølesystemet som består av arbeid på rør som inneholder eller som har inneholdt lett antennelig kuldemedium, må benytte antennelseskilder på en slik måte at en risikerer fare for brann eller eksplosjon. Alle mulige antennelseskilder, inkludert røyking, må skje med tilstrekkelig avstand fra området for installasjon, reparasjon, fjerning og avfallsbehandling, hvor det eksisterer en fare for at lett antennelig kuldemedium kan sige ut i omgivelsene. Før arbeidet skjer, må området rundt utstyret overvåkes for å sikre at det ikke finnes brannfarer eller risiko for antennelse. Skilt med "Røyking forbudt" må plasseres i området.

6-7 Ventilert område

Sørg for at området er åpent eller at det er tilstrekkelig ventilert før du åpner systemet eller utfører arbeid på varme deler. En grad av ventilasjon må alltid finnes i løpet av perioden som arbeidet utføres. Ventilasjonen skal på en sikker måte fordele

kuldemediumet som frigjøres og helst drive det ut i atmosfæren.

6-8 Kontroller ved utstyret for kjøling

Der hvor de elektriske komponentene skiftes ut, må de passe til formålet og stemme med kravene i spesifikasjonen. Til enhver tid må produsentens retningslinjer for vedlikehold og service følges. Dersom en er i tvil må produsentens tekniske kundeservice konsulteres. De følgende kontrollene må utføres ved installasjon når lett antennelig kuldemedium benyttes:

- Mengden som fylles på må tilpasses størrelsen på rommet der delene som inneholder kuldemediumet installeres;

- Viftene og lufteåpninger virker som de skal og de er ikke tette eller dekket til;

- Dersom en indirekte kjølekrets benyttes, må sekundærkretsen kontrolleres for evt. tilstedeværelse av kuldemedium;

- Merkingen på utstyret må fortsette å være synlig og leselig. Merking og skilt som ikke er leselige må korrigeres;

- Kjølerør eller komponenter er installert i en posisjon det er usannsynlig at de utsettes for stoffer som kan korrodere komponenter som inneholder kuldemediumet, med mindre komponentene er fremstilt av material som er motstandsdyktig mot korrosjon eller er beskyttet mot korrosjon på en hensiktsmessig måte.

6-9 Kontroller ved elektrisk utstyr

Reparasjon og vedlikehold ved elektriske komponenter må inkludere innledende sikkerhetskontroller og prosedyrer for inspeksjon av komponenter. Dersom det finnes mangler som kan ha innvirkninger på sikkerheten, må ikke kretsen tilføres elektrisk energi før problemet er løst på en tilfredsstillende måte. Dersom det er umulig å korrigere feilen, må en finne en passende, midlertidig løsning. Det må meldes fra om dette til eieren av utstyret slik at alle parter er informerte. De innledende sikkerhetskontrollene må omfatte:

- Tømming av kondensatorene: dette må gjøres på en sikker måte for å unngå mulige gnister;

- At det ikke finnes elektriske komponenter og ledninger som kommer i kontakt under fyllingen, gjenopprettelse eller rensing av systemet;

- At det er kontinuitet i koplingen mot jord.

7. Reparasjoner ved forseglede komponenter

Mens reparasjoner ved de forseglede komponentene pågår, må all elektriske forsyninger koples fra utstyret som det arbeides ved før en fjerner forseglet elektrisk forsyning til utstyret under service, permanent søk etter evt. lekkasje skal være plassert på det mest kritiske punktet for å varsle en potensiell farlig situasjon. Spesiell oppmerksomhet må ytes for å sikre arbeidet ved de elektriske komponentene. Dekselet er ikke endret slik at beskyttelsesnivået påvirkes. Dette skal inkludere skade på kabler, for stort antall koplinger, terminaler som ikke er utførte i henhold til originale spesifikasjoner, skade ved forseglinger, uriktig montering av flensgjennomføring, osv. Kontroller at apparatet er sikkert montert. Påse at forseglinger eller forseglende material ikke er forringet slik at de ikke lenger tjener formålet og hindre inntrengning av brennbare atmosfærer. Delene som skiftes ut må skje i overensstemmelse med produsentens spesifikasjoner.

MERK:

Bruken av silikon tetningsmasse kan hemme effekten av noen typer lekkasjedeteksjonsutstyr. Egensikre komponenter trenger ikke isoleres før det arbeides på dem.

8. Reparasjon ved egensikre komponenter

Ikke påfør permanent induktiv eller kapasitans last til kretsen uten å sikre deg om at dette ikke vil overstige tillatt spenning og strøm tillatt for utstyret som er i bruk. Egensikre komponenter er de eneste typene som det kan arbeides på i nærvær av brannfarlig atmosfære. Testapparatene må være riktig justerte. Skift ut komponenter kun med deler som spesifiseres av produsenten. Andre deler kan resultere i antenning i atmosfæren pga. lekkasje av kuldemediumet.

9. Kabling

Kontroller at kablingen ikke utsettes for slitasje, korrosjon, for høyt trykk, vibrasjon, skarpe kanter eller andre vanskelige omgivelsesforhold. Kontrollen må også ta i betraktning effektene fra foreldelse eller kontinuerlig vibrasjon fra kilder som kompressorer eller vifter.

1. Påvisning av brennbare kuldemedier

Under ingen omstendigheter må potensielle antennelselskilder brukes i søket etter eller påvisning av lekkasje av kuldemediumet. En haloid lykt (eller enhver annen detektor som bruker levende flamme) må ikke benyttes.

1. Metoder for å oppdage lekkasje

De følgende metodene for å oppdage lekkasje er ansett som akseptable for system som inneholder lett antennelig kuldemedier:

- Elektronisk lekkasjedetektorer skal benyttes til å oppdage lett antennelige kuldemedier, men det er mulig at de ikke har tilstrekkelig følsomhet, eller at de trenger ny kalibrering (søkeutstyr skal kalibreres i et område fritt for kuldemediumet.)

- Påse at detektoren ikke er en potensiell antennelseskilde og at den egner seg for kuldemediumet som benyttes.

- Utstyr for å oppdage lekkasje må stilles inn til en prosentandel av LFL av kuldemediumet og må justeres i henhold til kuldemediumet som brukes og en passende prosentandel av gass (maksimalt 25%) er bekreftet.

- Væsker for å oppdage lekkasje egner seg for bruk med de fleste kuldemedier, men bruken av rengjøringsmidler som inneholder klor må unngås siden klor reagere med kuldemediumet og korrodere kobberrørene.

- Dersom det er mistanke om en lekkasje, må all åpen ild fjernes/slukkes.

- Hvis det oppdages en lekkasje av kuldemediumet som krever hardlodding, må alt kuldemediumet fjernes fra systemet, eller isoleres (ved hjelp av avstengingsventiler) i en del av systemet på sikker avstand fra lekkasjen.

- Oksygen-fri nitrogen (OFN) må deretter tømmes igjennom systemet både før og mens hardloddingen pågår.

12.Fjerning og evakuering

- Når en åpner kjølekretsen for å utføre reparasjoner - eller av andre grunner må normale prosedyrer følges. Det er uansett viktig at den sikreste framgangsmåten følges siden det handler om lett antennelige stoffer.

Prosedyren nedenfor må følges:

• Fjern kuldemediumet;
• Tøm kretsen med inertgass;
• Evakuer;
• Tøm igjen med inertgass;

- Åpne kretsen ved å kutte eller lodde.

Fyllingen av kuldemediumet må skje i egnede beholdere for gjenbruk. Systemet må "skylles" med OFN (oksygen-fri nitrogen) for at enheten skal være sikker. Det er mulig at denne prosessen må gjentas flere ganger. Komprimert luft eller oksygen må ikke brukes

til dette formålet. Skylling må oppnås ved å stanse påfyllingen helt til arbeidstrykket oppnås, deretter luftes det ut i atmosfæren og til slutt er anlegget vakuumert. Denne prosessen må gjentas helt il kuldemediumet befinner seg i systemet. Når den siste etterfyllingen er gjort, må systemet ventileres ned til atmosfærisk trykk for at det skal kunne fungere. Denne operasjonen er absolutt nødvendig dersom rørene skal loddes. Påse at uttaket til vakuumpumpen ikke befinner seg i nærheten av lett antennelige kilder og at det er vakuum i systemet med OFN (oksygen-fri nitrogen) og at det fortsatt er mulig å ventilere.

13. Prosedyrer for etterfylling

I tillegg til de normale prosedyrene for etterfylling, må de følgende kravene respekteres:

• Påse at de ulike kjølemediene ikke forurenses ved bruk av utstyr for etterfylling.
• Slanger og ledninger må være så korte som mulig for å redusere mengden av kuldemedium som disse inneholder.
• Beholderne må stå i oppreist stilling.
• Påse at kjølesystemet er koplet mot jord før du etterfyller systemet med kuldemedium.
• Merk systemet när etterfyllingen er fullført (dersom det ikke allerede er gjort).
• Du må være svært oppmerksom slik at kjølesystemet ikke overfylles. Før etterfyllingen av systemet må det trykktestes med OFN (oksygen-fri nitrogen).

Systemet må testes for evt. lekkasje ved fullført operasjon men før det settes ut i drift.

En oppfølgingstest må utføres før installasjonsplassen forlates.

14.Avvikling

Før denne prosedyren utføres, er det helt nødvendig at teknikeren kjenner til utstyret i alle dets detaljer. En anbefaler at han/hun er erfaren og at sikre prosedyrer benyttes for å ta sikkert vare på kuldemediumet. Før oppgaven utføres, skal det tas en prøve av oljen og kuldemediumet dersom det er nødvendig å utføre analyser før gjenbruk av det gjenvunnede kuldemediumet. Det er viktig at elektrisk kraft er tilgjengelig før oppgaven påbegynnes.

a. Bli kjent med utstyret og hvordan dette virker.
b. Kutt tilførselen av elektrisk strøm fram til systemet.
c. Før du forsøker å utføre prosedyren, påse at:

• Mekanisk verktøy for håndteringen er tilgjengelig, dersom det kreves, for håndtering av beholderne med kuldemedium;
• Alt personlig verneutstyr er tilgjengelig og brukes på riktig måte;
• Gjenvinningsprosessen overvåkes til enhver tid av en kompetent person;
• Utstyret for gjenbruk og beholderne oppfyller kravene i de gitt standardene.

d. Pump ned kjølesystemet, dersom det er mulig.
e. Dersom det er umulig å oppnå vakuum, lag en manifold slik at kuldemediumet kan fjernes fra de forskjellige delene i systemet.
f. Påse at beholderen er plassert på vektene før gjenbruk skjer.
g. Start maskinen for gjenbruk og gå fram i henhold til produsentens instrukser.
h. Beholderne må ikke overfylles. (Ikke mer enn 80 % volumvæske påfylling).
i. Det maksimal arbeidstrykket ved beholderen må ikke overskrides, ikke en gang midlertidig.
j. Når beholderne er riktig fylte og prosessen er fullført, må du kontrollere at beholderne og utstyret raskt fjernes fra installasjonsplassen og at alle stengeventilene på utstyret er lukket.

k. Gjenvunnet kuldemedium må ikke fylles på et annet kjølesystem før det er gjort rent og er kontrollert.

15.Merking

Utstyr må merkes med at det er tatt ut av drift og tømt for kuldemedium. Merket må dateres og signeres. Påse at det finnes merker på utstyret som fastsetter at utstyret inneholder lett antennelig kuldemedium.

16.Gjenvinning

Når kuldemediumet fjernes fra et system, enten ved service eller ved avvikling, er det viktig med erfaring og gode prosedyrer for å fjerne kuldemediumet på en sikker måte. Ved overføringen av kuldemediumet i beholderne, påse at kun beholdere som er egnet for gjenbruk av kuldemedier benyttes. Påse at du har tilgjengelig det riktige antall beholdere for å dekket hele systemet. Alle beholderne som skal benyttes for gjenbruk av kuldemediumet er merket for det gitte kuldemediumet (f.eks. spesialbeholdere for gjenbruk av kuldemedium). Beholderne må være komplette med trykkavlastningsventil og tilhørende avstengningsventiler i god stand. Tomme beholdere for gjenbruk må fjernes, og dersom det er nødvendig, kjøles ned før gjenbruken skjer. Utstyret som benyttes for gjenbruk må være i god stand med et sett med instrukser som omhandler utstyret som er tilgjengelig og at det er egnet for gjenbruk av lett antennelig kuldemedium. I tillegg, må flere kalibrerte vekter være tilgjengelige og i god driftsstand. Slangene må inkludere lekkasjefrie frakoplingsenheter og være i god stand. Før du tar i bruk gjenbruksmaskinen, kontroller at den er i god driftsstand, at den er riktig vedlikeholdt og at enhver tilkoplet elektrisk komponent er forseglet for å hindre at det oppstår brann dersom kuldemediumet slippes ut. Konsulter produsenten dersom du er i tvil. Den gjenvunnede kuldemediumet må returneres til leverandøren av kuldemediumet i riktige beholdere for gjenbruk, og med et tilhørende dokument som bekrefter overføringen av avfallsstoffer. Du må ikke blande kuldemediumet i enhetene for gjenbruk og spesielt ikke i beholderne. Dersom kompressorer eller kompressorolje må fjernes, må du påse at disse er reduserte til et akseptabelt nivå for å sikre at det lett antennelige kuldemediumet ikke blir værende i smøremiddelet. Prosessen med å fjerne stoffet må skje før kompressoren returneres til leverandørene. Kompressorenheten må kun varmes ved elektrisk oppvarming for at denne prosessen skal gå raskere. Når oljen tømmes fra systemet, må dette skje på en sikker måte. Når du flytter eller omplasserer klimaanlegget, må du konsultere erfarne serviceteknikere for å koble fra og installere enheten igjen. Ikke plasser elektriske produkter eller gjenstander under enhetene hverken innendørs eller utendørs. Kondens som drypper fra enhetene kan føre til at de blir våte, dette kan føre til skade eller funksjonsfeil ved dine eiendeler. Påse at ventilasjonsåpningene er frie for hindringer. Apparatet må oppbevares i et godt ventilert området hvor rommets størrelse samsvarer med arealet i rommet slik det ble spesifisert for drift. Apparatet må oppbevares i et rom hvor det ikke finnes åpen ild (for eksempel ved et gassapparat i drift) og lett antennelige kilder (for eksempel en elektrisk varmeovn i drift). Det er ikke tillatt med gjenbruk av mekaniske koplingsstykker og kragekoplinger.

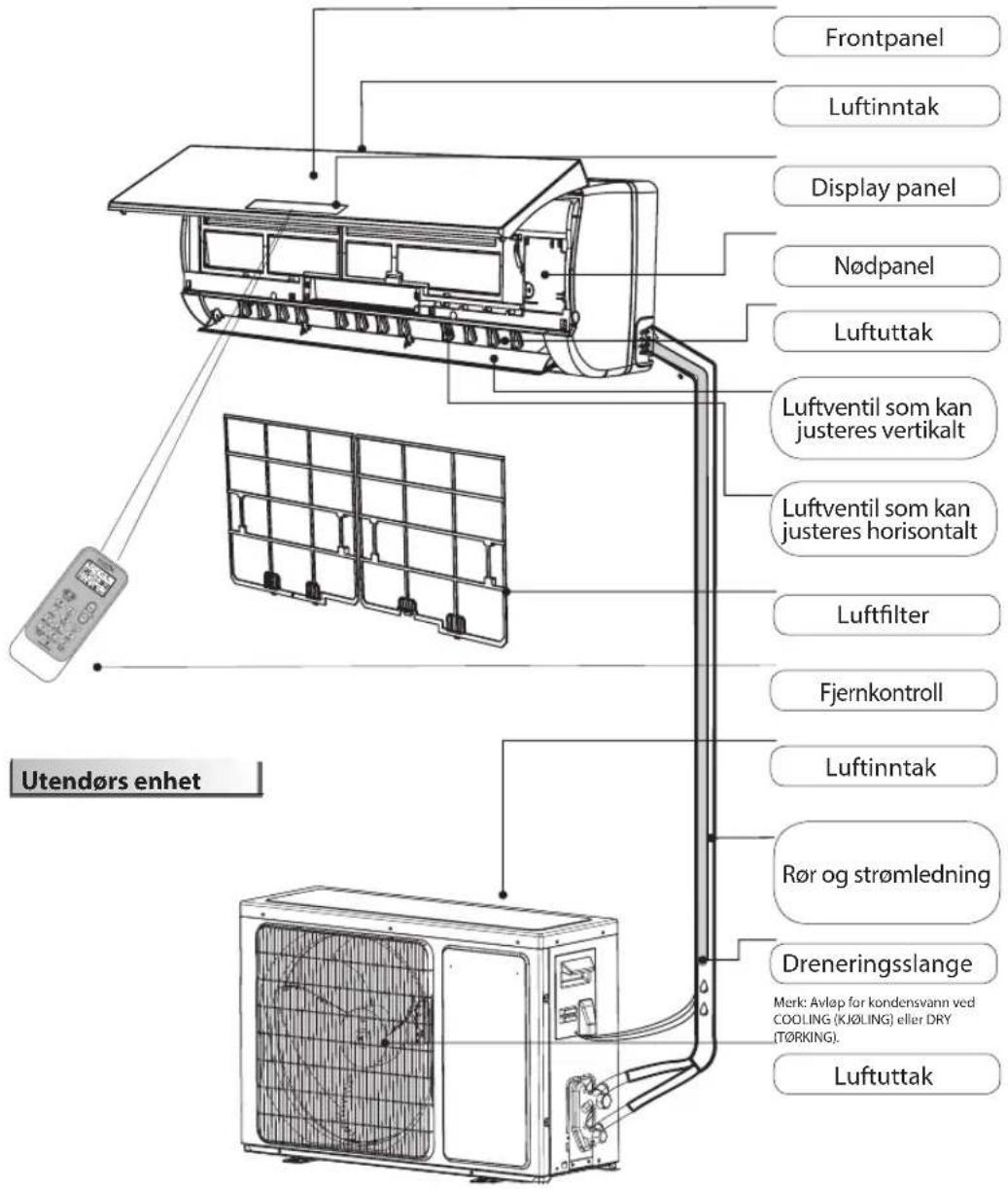

Produktbeskrivelse

Innendørs enhet

Frontpanel Luftinntak Display panel Nødpanel Luftuttak Luftventil som kan justeres vertikalt Luftventil som kan justeres horisontalt Luftfilter Fjernkontroll Luftinntak Rør og strømledning Dreneringsslange Merk: Avløp for kondensvann ved COOLING (KJ∅LING) eller DRY (T∅RKING). Luftuttak Utendørs enhet

Figurene i denne håndboken er basert på en standardmodell, sett utenfra. Derfor kan formen variere noe fra det klimaanlegget du har valgt.

Forklaring av symbolene som vises på innendørs- og utendørsenhet.

	ADVARSEL	Dette symbolet viser at apparatet benytter et lett antennelig kuldemedium, og dersom dette lekker skapes det en ekstern antennelseskilde og det er fare for brann.
	PASS PÅ	Dette symbolet indikerer at driftshåndboken må leses nøye.
	PASS PÅ	Dette symbolet indikerer at personalet som er ansvarlige for driften må håndtere utstyret i overensstemmelse med instruksene i installasjonshåndboken.
	PASS PÅ	Dette symbolet viser at informasjon, som driftshåndboken og installasjonshåndboken, er tilgjengelig.

Brukergrensesnitt

Den viser "FC" som påminnelse om at filteret må gjøres rent.

Wi-Fi indikator (2)

Den blinker raskt (3 Hz) når den kopler seg til ruter eller den mister tilkoplingen til ruter.

Indikator for monitorering av filter (4)

Den blinker när det er nødvendig å gjøre filteret rent.

Indikator for monitorering av filter blinker etter 720 brukstimer som påminnelse om at filteret må gjøres rent.

Etter at filteret er gjort rent, trykk på knappen for reset filter på innendørsenheten bak frontpanelet for å avbryte blinkingen av indikatoren for monitorering av filter.

Fuktighetsindikator (5)

Den tennes ved innstilling av tid.

Den slukker när operasjonen ved bruk av timer avsluttes.

Indikator for Running (Driftsindikator) (6)

Den tennes ved drift.

Den blinker ved avriming av utendørs enhet.

Indikator for Sleep (Hvile) (8)

1. Sett inn en stift og trykk batteridekselet forsiktig ned og dytt i pilens retning for å fjerne, som vist.
2. Sett på plass 2 AAA batterier (1.5V) i batterirommet. Påse at "+" og "-" polaritet er riktig plassert.
3. Lukk batteridekselet på fjernkontrollen.

Bruk RC (fjernkontrollen) for å kontrollere apparatet

• For å styre apparatet ved hjelp av fjernkontrollen, rett fjernkontrollen mot mottakeren til innendørs enhet, for å være sikker på å oppnå kontakt.
• For å sende en melding fra fjernkontrollen, vil symbolet blinke i 1 sekund. Når meldingen mottas, gir apparatet fra seg en pipe-lyd.

Signal receptor (mottak av signal)

• Fjernkontrollen vil kunne styre klimaanlegget med en avstand på opp til 7 m.
• Hver gang batteriene skiftes ut i fjernkontrollen, forhåndsinnstilles fjernkontrollen til modus for Varmepumpe.

Merk: vennligst følg instruksene som passer for fjernkontrollen du mottar for bruk av Klimaanlegget.

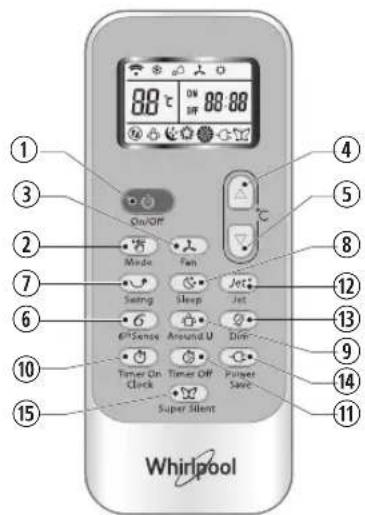

Beskrivelse av knappenes funksjon (P1-03)

1. ON/OFF (PÅ/AV)-KNAPP

Starter og stanser apparatet ved å trykke på denne knappen.

3. FAN (VIFTENS) KNAPP

Brukt for å velge viftens hastighet i sekvensen auto, high (høy), medium (middels) eller low (lav).

4-5.TEMPERATURKNAPP

Brukt for å velge romtemperaturen. Brukt for å stille inn tiden i timer modus.

6. 6th SENSE KNAPP

Stiller inn eller eliminerer bruken av 6 ^th sense.

7. SWING (SVINGING) KNAPP

Stanser eller starter horisontal regulering av luftventil ved at den svinger og stiller inn ønsket retning for luftstrømmen, opp/ned.

10-11. HUMIDITY (FUKTIGHET) KNAPP

Brukt for å stille inn ønsket nivå for fuktighet, disse er kun tilgjengelig med 6th SENSE modus.

16. SUPER SILENT (STILLE) KNAPP

Brukt for å starte eller stanse super stille funksjon for å oppnå omgivelser uten støy.

1 2 3 4 5 6 7 8 9 10 11 11 15 16 88℃ On 88 h Fan Mode Jet Timer Sleep Swing Oim Around U Super Silent Whirlpool

2. MODE (MODUS) KNAPP

Brukt for å velge driftsmodus. I sekvens for Nedkjøling, oppvarming eller vifte.

Brukt for å velge modus for hvile i sekvensen sleep 1, sleep 2, sleep 3 sleep 4 og sleep off.

9.AROUND U (RUNDT DEG) KNAPP

Brukt for å stille inn eller slette funksjonen Around U.

12.JET (HURTIG) KNAPP

Brukt for å starte eller stanse rask nedkjøling eller oppvarming.

13.DİM (LYSSTYRKE) KNAPP

Brukt for å slå på eller av lyset på display på innendørs enhet.

14.WI-FI KNAPP

Brukt for å slå på eller av Wi-Fi. 15TIMER KNAPP

Brukt for å stille inn tidspunktet for å slå på eller av apparatet.

RC (fjernkontrollen) gjøres aktiv ved at det trykkes på knappen UNLOCK (frigjøring)

Indikator for Cooling (nedkjøling) Auto fan speed (viftens hastighet) Sleep indikator (hvile) 1

Humidity plus (Fuktighet pluss) indikator

High fan speed (høy hastighet på viften)

Sleep indikator (hvile) 2

Humidity minus (Fuktighet minus) indikator

Medium fan speed (middels hastighet på viften)

Sleep indikator (hvile) 3

Display for innstilling av timer

Jet (hurtig) indikator Power save (energisparing) indikator

Signal transmission (overføring av signal)

Trykk på knappen, bakgrunnsbelysningen tennes og funksjonsknappene vil være aktive for bruk. Trykk igjen for å blokkere fjernkontrollen. Dersom fjernkontrollen ikke brukes i 10 s, vil den blokkeres automatisk.

Fjernkontroll

Beskrivelse av knappenes funksjon (J1-3)

1. ON/OFF (PÅ/AV)-KNAPP

Starter og stanser apparatet ved å trykke på denne knappen.

2. MODE (MODUS) KNAPP

Brukt for å velge driftsmodus i sekvensen Cooling (nedkjøling), dry (tørking), fan only (kun vifte) eller heating (oppvarming).

Brukt for å velge viftens hastighet i sekvensen auto, high (høy), medium (middels) eller low (lav).

4-5.TEMPERATURKNAPP

Brukt for å velge romtemperaturen. Brukt for å stille inn tiden i timer modus og riktig klokkeslett.

6. 6 ^TH SENSE KNAPP

Stiller inn eller sletter bruken av 6 ^th sense.

7. SWING (SVINGING) KNAPP

Stanser eller starter horizontal regulering av luftventil ved at den svinger og stiller inn ønsket retning for luftstrømmen, opp/ned.

8. SLEEP (HVILE) KNAPP

Stiller inn eller sletter bruken av Hvilemodus i sekvensen

9. AROUND U (RUNDT DEG) KNAPP

Brukt for å stille inn eller slette funksjonen Around U.

10. TIMER ON/CLOCK (TIMER PÄ/KLOKKE) KNAPP

Brukt for å stille inn virkelig tid.

Brukt for å stille inn eller slette aktivering av timer.

11 TIMER OFF (TIMER AV) KNAPP

Brukt for å stille inn eller slette deaktivering av timer.

12. JET (HURTIG) KNAPP

Brukt for å starte eller stanse modus for rask nedkjøling eller oppvarming.

88°C ON OFF On/Off Mode Fan Jet 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 Super Silent Whirlpool

13. DIM (LYSSTYRKE) KNAPP

Brukt for å slå på eller av lyset på display på innendørs enhet. 14. POWER SAVE (ENERGISPARING) KNAPP

Brukt for å starte eller stanse energisparingsfunksjonen.

15. SUPER SILENT (STILLE) KNAPP

Brukt for å starte eller stanse super stille funksjon for å oppnå omgivelser uten støy.

High fan speed (høy hastighet på viften)

Signal transmission (overføring av signal)

Fan only (Kun vifte) indikator Sleep 🚗 indikator (hvile)

Medium fan speed (middels hastighet på viften)

Display for innstilling av timer

Heating (oppvarming) indikator Sleep 4 indikator (hvile)

Low fan speed (lav hastighet på viften)

Display fpr innstilling av temperatur

6^th SENSE indikator Around U (rundt deg) indikator Super silent (super stille) indikator

Power save (energisparing) indikator

BESKYTTELSE

Driftsbetingelser

Verneanordningen kan utløses og stanse apparatet i de tilfellene som er listet opp nedenfor.

Oppvarming Uter	dørs temperatur er over 24°C
	Utendørs temperatur er under -7°C
	Romtemperatur er over 27°C
Nedkjøling Utendørs temperatur er over 43°C
		Romtemperatur er under 21°C
Avfukting Romtemperatur er under 18°C

Dersom klimaanlegget står på modus for COOLING eller DRY med åpne dører eller vinduer over lengre tid når den relative fuktigheten overskrider 80%, er det mulig at dugg drypper for utløpet. Verneanordningens funksjoner

Vent i minst 3 minutter før du starter opp enheten etter driftsstans eller skifte av modus mens anlegget er i drift. Etter tilkopling til strømnettet og øyeblikkelig påslåing av apparatet, er det mulig at anlegget trenger ytterligere 20 sekunder før det begynner å virke. Dersom alle funksjoner er stanset, trykk på ON/OFF knappen igjen for å starte opp på nytt. Timer må stilles inn på nytt dersom den er blitt slettet.

Funksjoner i modus for AVKJ∅LING Anti-frysing

Når temperåturen til innendørs varmeveksler synker til 0° eller lavere, vil kompressoren stanse driften for å beskyttet apparatet.

Funksjoner i modus for OPPVARMING

Forvarmer

For å unngå at kald luft blåses ut, trengs det 2-5 minutter for å forvarme innendørs enhet for å starte OPPVARMINGEN. Viften innendørs vil ikke virke under forvarmingen.

Opptining

Når apparatet benyttes til OPPVARMING vil det tines (de-ice) automatisk for å øke effektiviteten. Denne prosedyren varer vanligvis 6-10 minutter. Ved opptining stanser viften og indikatoren for drift blinker.

Når opptiningen er fullført, returnerer den til modus for OPPVARMING automatisk.

Vedlikehold

Gjør ren panelet framme på Innendørs enhet

1. Kople fra strømforsyningen

Slå av apparatet før du kopler den fra strømforsyningen.

2. Fjern panelet framme

Åpne panelet framme slik det vises ved pilen (Fig. A).

Dra i sporene på siden av frontpanelet med kraft for å ta ut frontpanelet (Fig. B).

3. Gjør rent panelet framme

Tørk med en myk og tørr klut. Bruk lunkent vann (under 40°C) for å gjøre rent dersom apparatet er svært skittent. La det tørke etter at du har gjort det rent.

4. Monter og lukk panelet framme

Monter og lukk panelet framme ved å dytte det nedover.

Merk:

- Ikke bruk stoffer som bensin eller poleringsmiddel for å gjøre apparatet rent.

- Ikke sprut vann på innendørsenheten Farlig! Elektrisk støt!

Gjør rent luftfilteret

Det er nødvendig å gjøre rent luftfilteret etter at du har brukt det i omtrent 200 timer. Gjør rent luftfilteret hver andre uke dersom klimaanlegget fungerer i omgivelser som er spesielt skitne.

1. Kople fra strømforsyningen

Slå av apparatet før du kopler den fra strømforsyningen.

2. Ta ut luftfilteret (Fig. C).

1. Åpne panelet framme. 2. Trykk forsiktig på filterets håndtak. 3. La filteret gli ut.

3. Renhold av luftfilteret (Fig. D)

Dersom filteret er svært skittent, må det vaskes med en løsning med lunkent vann og nøytralt rengjøringsmiddel.

La det tørke etter at du har gjort det rent.

1. Monter filteret tilbake på plass, trykk på knappen for reset filter (Fig.E) på høyre side ved å benytte en rund stift og lukk panelet framme.

Merk:

• For å unngå skade må du ikke berøre ribbene til innendørs enhet med fingrene etter at du har fjernet filteret.
• Du må ikke forsøke å gjøre klimaanlegget rent innvendig på egen hånd.
• Ikke vask filteret i vaskemaskinen.

Fig. A

Fig. B

I en nødssituasjon eller när fjernkontrollen mangler, kan du styre enheten ved å trykke på on/off bryteren plassert på innendørsenheten.

• Slå apparatet på: när apparatet er av, trykk på knappen, det vil starte å fungere i 6th SENSE modus.
• Slå apparatet av: när apparatet er på, trykk på knappen, enheten vil stanse å fungere.

Merk: Du må ikke trykke på denne knappen i lang tid siden dette vil føre til funksjonsfeil.

Dersom du ønsker å stille inn auto-restart, slå på

kraftforsyningen, trykk på ON/OFF knappen for enheten innendørs og hold nede i over 5 sekunder, auto-restart er innstilt når summeren aktiveres.

Dersom auto-restart er stilt inn, trykk på ON/OFF knappen for enheten innendørs og hold nede i over 5 sekunder, auto-restart funksjonen slettes når summeren utstøter en lyd og klimaanlegget befinner seg i standby-modus.

Avfallsbehandling av batteriene

For å beskytte naturressurser og for å fremme gjenbruk av material, vennligst skill batteriene fra annen type avfall og resirkuler dem gjennom ditt lokale, gratis system for kildesortering av batteri.

Installasjonsinstrukser

Installasjonsdiagram

For å få mer detaljert informasjon, vennligst se: docs.whirlpool.eu Avstand fra veggen må være mer enn 50 mm For å få mer detaljert informasjon, vennligst se: docs.whirlpool.eu Avstand fra taket må være mer enn 200 mm Innendørs enhet Avstand fra veggen må være mer enn 50 mm MERK: Figuren er kun en enkel presentasjon av enheten, det er mulig at den ikke stemmer overens med utseende til produktet du kjøpte. Installasjon må skje i overensstemmelse med de nasjonale standardene for elektriske ledningen og kun godkjente elektrikere må benyttes. Avstand fra gulvet må være mer enn 2500 mm Utendørs enhet Luftinntakets avstand fra veggen må være mer enn 250 mm Luftutslippers avstand fra veggen må være mer enn 500 mm Luftinntakets avstand fra veggen må være mer enn 250 mm Over 250 mm

Når du installerer kablene for tilkopling, må du kontrollere at fargene på ledninger og terminalnr. på enheten utendørs er den samme som ledningene ved enheten innendørs.

Kabelspesifikasjoner

Kapasitet (Btu/h) Strømledning Strømledning for tilkopling
	Type	Normalt tverrsnittareal	Type	Normalt tverrsnittareal
7K, 9K, 12K H07RN-F 1,0mm		^2X3 H07RN-F 1,0mm		^2X5
18K H07RN-F 1,5mm		^2X3 H07RN-F 1,5mm		^2X5
24 K H07RN-F 2,5mm		^2X3 H07RN-F 2,5mm		^2X5

Driftsproblemer skyldes ofte små årsaker, vennligst sjekk og referer til følgende diagram før du kontakter kundeservicen. Du vil kunne spare tid og unødvendige utgifter.

Problem Analyse
Virker ikke	Er vernet eller sikringen gått?Vennligst vent i 3 minutter og start igjen, det er mulig at vernet hindrer at enheten virker.Er fjernkontrollens batterier utladde?Er støpselet ikke satt riktig i?
Ingen luft for nedkjøling eller oppvarming	Er luftfilteret skittent?Er inntakene eller utslippene til klimaanlegget blokkerte?Er temperaturen stilt riktig inn?Er dører eller vinduer åpne?
Ikke effektiv kontroll	Har det vært en sterk forstyrrelse (fra overdreven statisk elektrisitetutladning, unormal spenning i strømforsyningen)? Vær oppmerksom på at driften vil være unormal, i dette tilfellet må du koble fra strømforsyningen og koble til igjen etter 2-3 sekunder.
Virker ikke med det samme	3 minutters forsinkelse vil inntreffe når du skifter modus og apparatet er i drift.
Spesiell lukt	Denne lukten kommer fra en annen kilde som møbler, sigaretter osv. som suges inn i enheten og blåser ut sammen med luften.
En kan høre rennende vann	Normal adferd som skyldes strømmen av kuldemediumet i klimaanlegget.Lyd av opptining i modus for oppvarming.
Knakelyd	Lyden kan være et resultat av at panelet framme ekspanderer eller trekker seg sammen på grunn av endringer i temperaturen.
Damp kommer ut av utløpet	Damp er tilstede i rommet med lav temperatur? Normal adferd på grunn av kjølig luft fra enheten innendørs ved driftsmodus for COOLING (NEDKJ∅LING) eller DRY (T∅RKING).
Indikatoren for drift blinker men innendørs vifte stanser.	Enheten skifter fra modus for oppvarming til defrost. Indikatoren slukkes og returnerer til modus for oppvarming.

Merk: Dersom problemene vedvarer, slå av apparatet og kople det fra strømforsyningen, ta deretter kontakt med ditt nærmeste godkjente Whirlpool Kundeservicesenter. Forsøk ikke å fjerne, reparere, demontere, eller endre på apparatet på egenhånd.

KUNDESERVICE

1. Prøv å løs problemet på egenhånd basert på beskrivelsene oppgitt i "Problemløsningen".
2. Slå apparatet av og på for å se om feilen retter seg.

Dersom feilen ikke forsvinner när du har utfört kontrollene over, kontakt kundeservice.

Vennligst oppgi:

• en kört beskrivelse av feilen;
• den nøyaktige klimaanleggmodellen;
• servicenummeret (dette er nummeret du finner under ordet Service på service-merket som er plassert på siden eller i bunnen av enheten innendørs).
• Servicenummeret finner du også i garantiheftet
  • din fulle adresse;
• ditt telefonnummer.

Dersom det er nødvendig med reparasjoner, ta kontakt med Kundeservicesenteret (Bruk av originale reservedeler og skikkelig reparasjon garanteres).

Merk: dersom du ønsker en fullstendig brukerveiledning for apparatet ditt, vennligst last den ned fra nettstedet ved å benytte lenken nedenfor: docs.whirlpool.eu ved å benytte QR-koden.

VIGTIGT AT LÆSE OG OVERHOLDE

8. Reparation på selvsikrende komponenter

12.Fjernelse og tømning

Den følgende procedure skal følges:

• Fjern kølemiddel;
• Rens kredsen med inert gas;
• Tøm;
• Rens igen med inert gas;

Åbn frontpanelet som vist med pilen (Fig. A).

4. Genmontér og luk frontpanelet

Genmontér frontpanelet og luk det ved at trykke det nedad.

Bemærk:
