NÁVOD K OBSLUZE SPIW312L WHIRLPOOL

• Stáhněte si úplný návod kpoužití na adrese docs.whirlpool.eu nebo volejte na telefonní číslo uvedené vzáručním listě.

• Před použitím spotřebiče si přečtěte tento návod kpoužití. Uschovejte si jej pro pozdější použití.

• Vtěchto pokynech ana samotném spotřebiči jsou uvedena důležitá bezpečnostní upozornění, která je třeba za všech okolností dodržet. Výrobce odmítá nést jakoukoli odpovědnost za poruchy, které byly způsobeny nedodržením bezpečnostních pokynů, nevhodným používáním spotřebiče nebo nesprávným nastavením ovladačů.

Velmi malé děti (0−3roky) je třeba držet vbezpečné vzdálenosti od spotřebiče. Nejsou-li malé děti (3−8let) pod dohledem, je třeba je držet vbezpečné vzdálenosti od spotřebiče. Děti starší 8let aosoby sfyzickým, smyslovým či duševním postižením nebo bez patřičných zkušeností aznalostí mohou tento spotřebič používat pouze pod dohledem nebo tehdy, pokud obdržely informace obezpečném použití spotřebiče arozumějí rizikům, která sjeho používáním souvisejí. Nedovolte dětem, aby si se spotřebičem hrály. Nedovolte dětem, aby bez dohledu prováděly čištění aběžnou údržbu spotřebiče.

UPOZORNĚNÍ: Tento spotřebič není určen kovládání pomocí externího spínacího zařízení, jako je časovač, či samostatného systému dálkového ovládání.

Tento spotřebič je určen kpoužití vdomácnostech azařízeních, jako jsou: hotely akanceláře.

Tento spotřebič není určen pro profesionální použití.

Nejprve vždy vypněte klimatizaci dálkovým ovládáním. Kvypnutí nepoužívejte síťový jistič ani vytažení zástrčky. Odpojte klimatizaci od elektrické sítě, pokud ji nebudete používat po delší dobu nebo během bouřky.

Nikdy nevkládejte do vývodu vzduchu překážku – nebezpečí zranění. Udržujte ventilační otvory bez jakýchkoliv překážek.

Neumisťujte žádné elektrické spotřebiče ani zařizovací předměty pod vnitřní jednotku ani venkovní jednotku. Kondenzát odkapávající zjednotky může způsobit jejich navlhnutí apoškození nebo poruchu vašeho majetku. INSTALACE

Stěhování ainstalaci spotřebiče musejí provádět minimálně dvě osoby – nebezpečí zranění. Při rozbalování ainstalaci používejte ochranné rukavice – nebezpečí pořezání!

Instalaci, včetně připojení kelektrickému napájení, aopravy musí provádět kvalikovaný technik podle národních elektrotechnických předpisů. Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není výslovně uvedeno vnávodu kpoužití. Nedovolte dětem, aby se přibližovaly kmístu instalace. Po vybalení spotřebiče se přesvědčte, že během přepravy nedošlo kjeho poškození. Vpřípadě problémů se obraťte na prodejce nebo na nejbližší servisní středisko. Po instalaci musí být obalový materiál (plasty, polystyrenová pěna atd.) uložen mimo dosah dětí – nebezpečí udušení. Před zahájením instalace je nutné spotřebič odpojit od elektrické sítě – nebezpečí úrazu elektrickým proudem. Během instalace se ujistěte, že zařízení nepoškozuje napájecí kabel – nebezpečí požáru aúrazu elektrickým proudem. Spotřebič zapněte až po dokončení jeho instalace.

Při stěhování nebo přemístění klimatizačního zařízení se obraťte na zkušené servisní techniky za účelem odpojení aopětovné instalace jednotky.

Zařízení nesmí být instalováno vprádelně. UPOZORNĚNÍ NA PŘERUŠENÍ DODÁVKY ELEKTRICKÉ ENERGIE

Napájení musí mít jmenovité napětí atvořit samostatný okruh pro spotřebič. Průměr napájecí šňůry musí splňovat požadavky.

Na pevné kabeláži musí být instalován vícepólový vypínač vsouladu selektrotechnickými předpisy aspotřebič musí být uzemněn vsouladu snárodními normami pro elektrickou bezpečnost.

K pevné kabeláži by měl být připojen odpojovací vypínač pro všechny póly smezerou mezi kontakty alespoň 3mm.

Nepoužívejte prodlužovací kabely, sdružené zásuvky nebo adaptéry. Po provedení montáže nesmí být elektrické prvky spotřebiče pro uživatele přístupné. Nepoužívejte spotřebič, pokud jste mokří nebo naboso. Tento spotřebič nezapínejte, pokud je poškozen napájecí síťový kabel či zástrčka, pokud správně nefunguje nebo byl poškozen či spadl.

Jestliže je poškozený přívodní kabel, za identický ho smí vyměnit pouze výrobce, servisní technik nebo osoba spodobnou příslušnou kvalikací, jinak by mohlo dojít kúrazu – riziko úrazu elektrickým proudem.

Proudový chránič (RCD) sjmenovitým proudem nepřesahujícím 30mA musí být začleněn do pevné kabeláže podle národních právních předpisů.

Teplota chladicího okruhu bude vysoká, umístěte tedy prosím propojovací kabel mimo měděnou trubku.

Zajistěte bezpečné uzemnění apropojení uzemňovacího vodiče se speciálním uzemňovacím systémem budovy; instalaci musí provádět profesionální pracovníci. Spotřebič musí být vybaven proudovým chráničem apomocným jističem sdostatečnou kapacitou. Jistič musí být také vybaven magnetickou atepelnou vypínací funkcí, aby byla zajištěna ochrana vpřípadě zkratu apřetížení. Kongurace 9K a12K 18K 24K Požadovaná kapacita jističe 16A 20A 25A

• Připojení napájecího kabelu akabelového propojení mezi vnitřní avenkovní jednotkou, viz schéma zapojení spotřebiče.

VAROVÁNÍ: Před zahájením jakékoli údržby musí být spotřebič odpojen od elektrického napájení; nikdy nepoužívejte parní čistič – riziko elektrického šoku!

Údržba aopravy vyžadující pomoc jiných kvalikovaných pracovníků se provádějí pod dohledem osoby, která je způsobilá používat hořlavá chladiva.

Servis se musí provádět pouze zařízením doporučeným výrobcem.

LIKVIDACE OBALOVÉHO MATERIÁLU

Obalový materiál je 100% recyklovatelný aje označen recyklačním symbolem ( ). Jednotlivé části obalového materiálu proto zlikvidujte odpovědně podle platných místních předpisů upravujících nakládání sodpady.

LIKVIDACE DOMÁCÍCH ELEKTROSPOTŘEBIČŮ

Tento spotřebič byl vyroben zrecyklovatelných nebo opakovaně použitelných materiálů. Zlikvidujte jej podle místních předpisů pro likvidaci odpadu. Další informace olikvidaci, renovaci arecyklaci elektrických spotřebičů získáte na místním úřadě, ve středisku pro sběr domácího odpadu nebo vobchodě, kde jste spotřebič zakoupili. Tento spotřebič je označen vsouladu sevropskou směrnicí 2012/19/EU oodpadních elektrických aelektronických zařízeních(OEEZ). Zajištěním správné likvidace

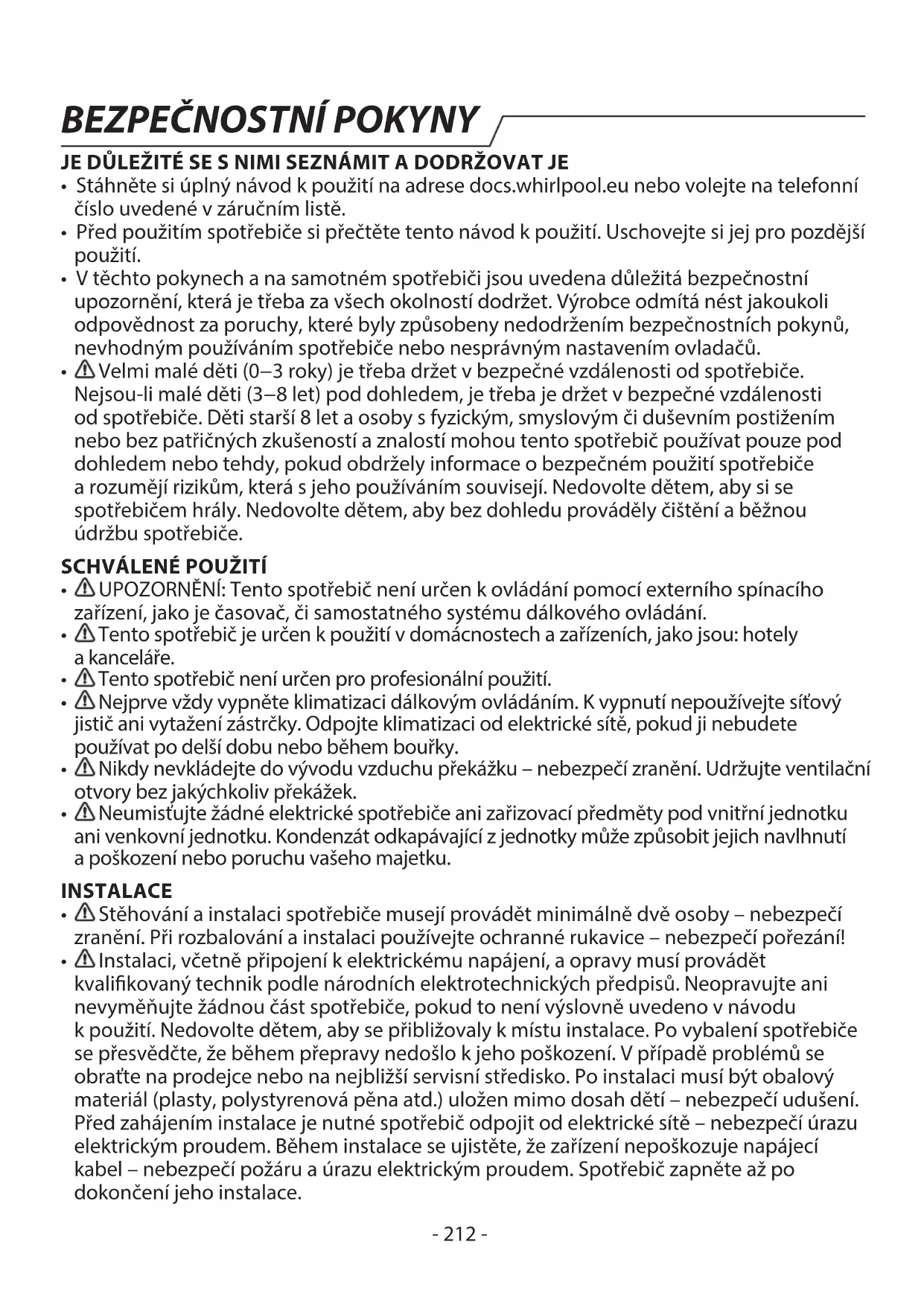

BEZPEČNOSTNÍ POKYNY- 214 -

tohoto výrobku pomůžete zabránit negativním vlivům na životní prostředí alidské zdraví. Symbol( ) na výrobku nebo příslušných dokladech udává, že tento výrobek nesmí být likvidován společně sdomácím odpadem, nýbrž je nutné jej odevzdat do příslušného sběrného střediska krecyklaci elektrických aelektronických zařízení.

• Plné znění prohlášení oshodě se nachází na následující webové stránce: docs . whirlpool . eu.

• Rádiové zařízení pracuje vkmitočtovém pásmu 2,4GHz ISM, přičemž maximální hodnota přenášené radiofrekvenční energie nepřesahuje 20dBm (ekvivalentní izotropně vyzářený výkon, EIRP).

• Součástí tohoto výrobku je software sotevřeným zdrojovým kódem vyvinutý třetími stranami. Prohlášení opoužívání licence ktomuto otevřenému softwaru je kdispozici na této webové stránce: docs.whirlpool.eu.

• Tento spotřebič obsahuje uorované skleníkové plyny, na které se vztahuje Kjótský protokol; chladicí plyn je vhermeticky uzavřeném systému (R32, GWP 675). Maximální množství náplně chladiva je 2,5kg. Podrobné informace naleznete na štítku sjmenovitými hodnotami. BEZPEČNOSTNÍ POKYNY PRO ÚDRŽBU SPOTŘEBIČE SE SPECIFICKÝM CHLADIVEM

• Stáhněte si úplný manuál pro podrobnou instalaci, servis, údržbu aopravy na docs. whirlpool.eu.

Nepoužívejte prostředky kurychlení procesu odmrazování nebo kčištění, které nejsou doporučeny výrobcem.

Spotřebič musí být skladován vdobře větraném prostoru, kde velikost místnosti odpovídá ploše prostoru, jak je specikováno pro provoz; bez nepřetržitého provozu zdrojů zážehu (například; otevřený oheň, provoz plynového spotřebiče nebo provoz elektrického ohřívače).

Nepropichovat ani nepálit. Dávejte pozor, protože chladivo může být bez zápachu.

• Každá osoba, která pracuje nebo vstupuje do okruhu chladicího média, by měla mít aktuálně platné osvědčení od oprávněného orgánu vpříslušném průmyslovém odvětví, které opravňuje knakládání schladivem vsouladu sprůmyslovou specikací. Servis se provádí pouze podle doporučení výrobce. Údržba aopravy vyžadující pomoc jiných kvalikovaných pracovníků se provádějí pod dohledem osoby, která je způsobilá používat hořlavá chladiva. Spotřebič musí být instalován, provozován askladován vmístnosti spodlahovou plochou větší než 10m2. Instalace potrubí musí být vedena do místnosti spodlahovou plochou větší než 10m2. Potrubí musí být vsouladu snárodními předpisy pro plynárenství. Maximální množství náplně chladiva je 2,5kg. Mechanické konektory používané uvnitř budovy musí vyhovovat normě ISO 14903. Pokud jsou mechanické konektory znovu použity uvnitř, musí se obnovit těsnicí součásti. Pokud jsou spoje srozšířeným hrdlem znovu použity uvnitř, musí se rozšířené hrdlo znovu vytvořit. Instalace potrubí musí být omezena na minimum. Mechanická připojení musí být přístupná pro účely údržby.

1. Přeprava zařízení, které obsahuje hořlavé chladivo, musí být vsouladu spřepravními

2. Označení zařízení pomocí značek musí odpovídat místním předpisům.

3. Likvidace zařízení, které využívá hořlavé chladivo, musí být vsouladu snárodními

4. Skladování zařízení/spotřebiče by mělo být vsouladu spokyny výrobce.

5. Skladování zabaleného (neprodaného) zařízení Ochranný obal pro skladování by měly

být konstruován tak, aby při mechanickém poškození zařízení uvnitř balení nedošlo kúniku náplně chladiva. Maximální počet kusů zařízení, která mohou být uložena společně, bude podle místních předpisů.

6. Informace oservisu.

6-1 Kontroly oblasti Před zahájením práce na systému, který obsahuje hořlavé chladivo, jsou nezbytné bezpečnostní kontroly, aby se minimalizovalo riziko vznícení. Pro opravy chladicího systému je třeba před provedením práce na systému dodržet následující bezpečnostní opatření. 6-2 Pracovní postup Práce se provádějí řízeným postupem, aby se minimalizovalo riziko přítomnosti hořlavého plynu nebo páry při provádění práce. 6-3 Obecná pracovní oblast Všichni pracovníci údržby aostatní pracovníci vmístní oblasti musí být poučeni opovaze prováděné práce. Měli byste se vyvarovat práci vomezeném prostoru. Oblast kolem pracovního prostoru musí být oddělena. Ujistěte se, že podmínky uvnitř oblasti byly zajištěny prostřednictvím kontroly nad hořlavým materiálem. 6-4 Kontrola přítomnosti chladiva Oblast musí být před aběhem práce zkontrolována vhodným detektorem chladiva, aby se zajistilo, že technik si je vědom přítomnosti hořlavého prostředí. Zajistěte, aby bylo zařízení pro detekci úniků vhodné pro použití shořlavými chladivy, tj. bez jiskření, odpovídajícím způsobem utěsněné nebo jiskrově bezpečné. 6-5 Přítomnost hasicího přístroje Pokud se má provádět jakákoliv vysokoteplotní práce na chladicím zařízení nebo příslušných dílech, musí být kdispozici vhodné hasicí zařízení. Mějte kdispozici CO

nebo práškový hasicí přístroj vblízkosti plnicí oblasti. 6-6 Žádné zdroje zážehu Žádná osoba provádějící práce související schladicím systémem zahrnující odhalení jakéhokoliv potrubí, které obsahuje nebo obsahovalo hořlavé chladivo, nesmí používat jakékoliv zdroje zážehu takovým způsobem, který by vedl knebezpečí požáru nebo výbuchu. Všechny možné zdroje zážehu, včetně kouření cigaret, by měly být umístěny dostatečně daleko od místa instalace, opravy, demontáže alikvidace, během nichž se může uvolňovat hořlavé chladivo do okolního prostoru. Před zahájením práce je třeba prověřit oblast okolí zařízení, aby se zajistilo, že nedochází kžádnému nebezpečí požáru nebo vznícení. Musí být instalovány značky „Zákaz kouření“. 6-7 Větraná oblast Před otevřením systému nebo prováděním jakýchkoliv prací při vysokých teplotách zajistěte, aby oblast byla otevřená nebo dostatečně větraná. Kurčité ventilaci musí stále docházet ivprůběhu doby, kdy je práce prováděna. Větrání by mělo bezpečně rozptýlit jakékoliv uvolněné chladivo apřednostně ho odvětrat do vnějšího prostředí. 6-8 Kontroly chladicího zařízení Pokud jsou elektrické součásti měněny, musí být vhodné pro daný účel ase správnou specikací. Pokyny výrobce pro údržbu aservis musí být vždy dodržovány. Vpřípadě

BEZPEČNOSTNÍ POKYNY- 216 -

pochybností se poraďte stechnickým oddělením výrobce. Při instalacích používajících hořlavá chladiva se musí provádět následující kontroly: - Velikost náplně je vsouladu svelikostí prostoru, ve kterém jsou instalovány součásti sobsahem chladiva; - Ventilační zařízení avýstupy fungují adekvátně anejsou blokovány; - Pokud je používán nepřímý chladicí okruh, musí se sekundární okruh zkontrolovat zhlediska přítomnosti chladiva; - Označení zařízení je inadále viditelné ačitelné. Označení aznačky, které jsou nečitelné, musí být opraveny; - Chladicí potrubí nebo součásti jsou instalovány vtakové poloze, ve které je nepravděpodobné, že budou vystaveny jakékoliv látce, která může způsobovat korozi součástí obsahujících chladivo, pokud nejsou konstruovány zmateriálů, které jsou ze své podstaty odolné vůči korozi, nebo jsou vhodně chráněny proti korozi. 6-9 Kontroly elektrických zařízení Opravy aúdržba elektrických součástí musí zahrnovat počáteční bezpečnostní kontroly apostupy kontroly součástí. Pokud dojde kporuše, která by mohla ohrozit bezpečnost, nesmí být kokruhu připojen žádný elektrický zdroj, dokud není vyhovujícím způsobem odstraněna. Pokud není možné poruchu okamžitě odstranit, ale je třeba pokračovat vprovozu, použije se přiměřené dočasné řešení. To se musí oznámit majiteli zařízení, takže jsou doporučovány všechny části. Počáteční bezpečnostní kontroly zahrnují: - Že kondenzátory jsou vybity: to musí být provedeno bezpečně, aby nedošlo kvzniku jisker; - Že při plnění, zotavení nebo čištění systému nejsou odhaleny žádné elektrické součásti akabeláž; - Že existuje pospojování uzemnění.

7. Opravy utěsněných součástí

Při opravách utěsněných součástí musí být veškeré elektrické přívody odpojeny od zařízení, na kterém se pracuje, před jakýmkoliv odstraněním utěsněného elektrického napájení zařízení během servisu apoté musí být vnejkritičtějším místě umístěna trvale fungující forma detekce úniků za účelem varování při potenciálně nebezpečné situaci. Zvláštní pozornost musí být věnována následujícím skutečnostem, aby se zajistila práce na elektrických součástech. Skříň se nezmění tak, aby byla ovlivněna úroveň ochrany. Patří sem poškození kabelů, nadměrný počet připojení, svorky, které nebyly vyrobeny podle původních specikací, poškození těsnění, nesprávná montáž ucpávek atd. Ujistěte se, že je přístroj bezpečně namontován. Zajistěte, aby těsnění nebo těsnicí materiály nebyly degradovány tak, že již neslouží kzabránění vstupu hořlavých prostředí. Náhradní díly musí být vsouladu se specikacemi výrobce. POZNÁMKA: Použití silikonového těsnicího prostředku může znemožnit účinnost některých typů zařízení pro detekci úniků. Jiskrově bezpečné součásti nemusí být před prací na nich izolovány.

8. Opravy jiskrově bezpečných součástí

Nepoužívejte žádné trvalé indukční nebo kapacitní zátěže okruhu, aniž byste se ujistili, že to nepřekročí přípustné napětí aproud povolený pro používané zařízení. Jiskrově bezpečné součásti jsou jediné typy, na kterých je možné pracovat vpřítomnosti hořlavého prostředí. Zkušební zařízení musí mít správné jmenovité hodnoty. Vyměňujte

součásti pouze za díly specikované výrobcem. Jiné díly mohou způsobit vznícení ovzduší schladivem vpřípadě netěsnosti.

Zkontrolujte, zda kabeláž není vystavena opotřebení, korozi, nadměrnému tlaku, vibracím, ostrým hranám nebo jiným nepříznivým vlivům prostředí. Kontrola také musí brát vúvahu účinky stárnutí nebo kontinuálních vibrací ze zdrojů, jako jsou kompresory nebo ventilátory.

10. Detekce hořlavých chladiv

Za žádných okolností nesmí být při vyhledávání nebo detekci úniku chladiva použity potenciální zdroje zážehu. Nesmí být používán halogenidový hořák (ani jiný detektor používající otevřený oheň).

11. Metody detekce úniků

Následující metody detekce úniků se považují za přijatelné pro systémy obsahující hořlavé chladivo: - Elektronické detektory úniku se používají kdetekci hořlavých chladiv, ale citlivost nemusí být odpovídající nebo může být nutná opětovná kalibrace (detekční zařízení musí být kalibrováno voblasti bez chladiva). - Ujistěte se, že detektor není potenciálním zdrojem zážehu aje vhodný pro použité chladivo. - Zařízení pro zjišťování úniku se nastaví na procentní podíl LFL chladiva amusí být kalibrováno na použité chladivo apotvrzené příslušné procento plynu (maximálně 25%). - Tekutiny pro detekci úniku jsou vhodné pro použití uvětšiny chladiv, ale nesmí se používat čisticí prostředky sobsahem chlóru, protože chlór může reagovat schladivem akorodovat měděné potrubí. - Pokud existuje podezření na únik, veškeré otevřené ohně je třeba odstranit/uhasit. - Pokud je zjištěn únik chladiva, který vyžaduje tvrdé pájení, musí být veškeré chladivo odčerpáno ze systému nebo izolováno (pomocí uzavíracích ventilů) včásti systému vzdálené od úniku. - Dusíkem bez obsahu kyslíku (OFN) se poté propláchne systém před iběhem procesu pájení.

12. Odstranění aodčerpání

- Při vstupu do okruhu chladiva za účelem opravy nebo za jiným účelem se použijí konvenční postupy. Je však důležité dodržovat osvědčené postupy, jelikož je třeba vzít vúvahu hořlavost. Dodržujte následující postup: - Odstraňte chladivo; - Propláchněte okruh inertním plynem; - Odčerpejte; - Opět propláchněte inertním plynem; - Otevřete okruh řezáním nebo pájením. Náplň chladiva musí být odčerpána do správných zásobních válců. Systém musí být „propláchnut“ pomocí OFN, aby byla jednotka bezpečná. Tento proces může být potřeba opakovat několikrát. Ktomuto účelu se nesmí používat stlačený vzduch nebo kyslík. Propláchnutí musí být dosaženo vstupem za účelem plnění, dokud se nedosáhne pracovního tlaku, poté odvětráním do atmosféry anakonec odčerpáním do vakua. Tento postup se musí opakovat, dokud vsystému není žádné chladivo. Při použití poslední- 218 -

náplně musí být systém odvětrán na atmosférický tlak, aby na něm mohly probíhat práce. Tato operace je naprosto nezbytná, pokud se mají provádět pájení na potrubí. Zajistěte, aby výstup podtlakového čerpadla nebyl blízko jakýchkoliv zdrojů zážehu avsystému bylo vakuum sOFN akdispozici nepřetržité větrání.

Kromě obvyklých postupů plnění je třeba dodržovat následující požadavky: - Zajistěte, aby při používání plnicího zařízení nedošlo ke kontaminaci jinými chladivy. - Hadice nebo potrubí musí být co nejkratší, aby se minimalizovalo množství chladiva vnich obsažené. - Válce musí stát ve svislé poloze. - Ujistěte se, že je chladicí systém uzemněn před naplněním chladiva. - Označte systém po dokončení plnění (pokud již není označen). - Zvláštní pozornost musí být věnována tomu, aby nedošlo kpřeplnění chladicího systému. Před plněním systému musí proběhnout tlaková zkouška pomocí OFN. Systém musí být testován zhlediska úniku po dokončení plnění, ale před uvedením do provozu. Následná zkouška těsnosti se provede před opuštěním místa.

14. Odstavení zprovozu

Před provedením tohoto postupu je nezbytné, aby byl technik plně obeznámen se zařízením avšemi jeho detaily. Doporučuje se správná praxe, aby všechna chladiva byla bezpečně odstraněna. Před prováděním úlohy se odebere vzorek oleje achladiva vpřípadě, že je požadována analýza před opětovným použitím recyklovaného chladiva. Před zahájením úlohy je nezbytné mít kdispozici elektrickou energii. a. Poznejte zařízení ajeho funkci. b. Izolujte systém elektricky. c. Před zahájením postupu se ujistěte, že: - Vpřípadě potřeby je kdispozici manipulační zařízení pro manipulaci sválci chladiva; - Všechny osobní ochranné pomůcky jsou kdispozici apoužívají se správně; - Proces odčerpání je vždy kontrolován kvalikovanou osobou; - Zařízení pro odčerpání aválce odpovídají příslušným normám. d. Pokud je to možné, odčerpejte chladivo. e. Pokud vakuum není možné, připravte sběrné potrubí, aby bylo možné chladivo odstranit zrůzných částí systému. f. Ujistěte se, že je válec umístěn na váze, než se zahájí odčerpávání. g. Spusťte zařízení pro odčerpání apostupujte podle pokynů výrobce. h. Válce nepřeplňujte. (Ne více než 80% kapalné náplně.)

i. Nepřekračujte maximální provozní tlak válce, ato ani dočasně.

j. Po správném naplnění válců adokončení procesu se ujistěte, že jsou válce azařízení okamžitě odstraněny zmísta avšechny izolační ventily na zařízení jsou uzavřeny. k. Odčerpané chladivo se nesmí plnit do jiného chladicího systému, pokud nebylo vyčištěno azkontrolováno.

Zařízení musí být označeno štítkem suvedením, že bylo odstaveno zprovozu achladivo bylo vypuštěno. Štítek musí obsahovat datum apodpis. Ujistěte se, že na zařízení jsou štítky, které uvádějí, že zařízení obsahuje hořlavé chladivo.- 219 -

Při odstranění chladiva ze systému, ať už zdůvodu servisu, nebo odstavení zprovozu, se doporučuje odstranění všech chladiv. Při přečerpávání chladiva do válců se ujistěte, že jsou použity pouze vhodné válce pro zpětné získávání chladiva. Ujistěte se, že je kdispozici správný počet válců pro uložení celé náplně systému. Všechny použité válce jsou určeny pro odčerpané chladivo ajsou takto označeny (tj. speciální válce pro zpětné získávání chladiva). Válce musí být vybaveny pojistným ventilem apřidruženými uzavíracími ventily vdobrém provozním stavu. Prázdné regenerační válce jsou odčerpány, apokud je to možné, ochlazeny před odčerpáním. Odčerpávací zařízení musí být vdobrém provozním stavu se souborem pokynů týkajících se zařízení, který je kdispozici, amusí být vhodné pro odčerpání hořlavých chladiv. Kromě toho musí být kdispozici sada kalibrovaných vah vdobrém provozním stavu. Hadice musí být kompletní sbezúnikovými spojkami avdobrém stavu. Před použitím zařízení pro odčerpání zkontrolujte, zda je zařízení vuspokojivém provozním stavu, zda je správně udržováno azda jsou všechny příslušné elektrické součásti utěsněny, aby se zabránilo zážehu vpřípadě uvolnění chladiva. Pokud máte pochybnosti, obraťte se na výrobce. Odčerpané chladivo musí být vráceno dodavateli chladiva ve správném regeneračním válci amusí být proveden příslušný záznam opředání odpadu. Nemíchejte chladiva vjednotkách pro zpětné získávání azejména ne ve válcích. Pokud je nutno odstranit kompresory nebo kompresorové oleje, zajistěte, aby byly odčerpány na přijatelnou úroveň, aby se zajistilo, že hořlavé chladivo nezůstane vmazivu. Proces odčerpání musí být proveden před vrácením kompresoru dodavatelům. Pro urychlení tohoto procesu se použije pouze elektrický ohřev těla kompresoru. Vypouštění oleje ze systému se musí provádět bezpečně. Při stěhování nebo přemístění klimatizačního zařízení se obraťte na zkušené servisní techniky za účelem odpojení aopětovné instalace jednotky. Neumisťujte žádné elektrické spotřebiče ani zařizovací předměty pod vnitřní jednotku ani venkovní jednotku. Kondenzát odkapávající zjednotky může způsobit jejich navlhnutí apoškození nebo poruchu vašeho majetku. Udržet ventilační otvory bez jakýchkoliv překážek. Spotřebič musí být skladován vdobře větraném prostoru, kde velikost místnosti odpovídá ploše prostoru, jak je specikováno pro provoz. Spotřebič musí být skladován vmístnosti bez nepřetržitého otevřeného plamene (například funkční plynový spotřebič) azdrojů zážehu (např. funkční elektrický ohřívač). Opakovaně použitelné mechanické konektory aspoje srozšířeným koncem nejsou povoleny.- 220 - Popis výrobku Vnitřní jednotka Obrázky vtéto příručce vychází zvnějšího pohledu na standardní model. Vdůsledku toho se tvar může lišit od tvaru klimatizace, kterou jste si vybrali. Vysvětlení symbolů zobrazených na vnitřní jednotce nebo venkovní jednotce. POZOR! Tento symbol ukazuje, že tento spotřebič používá hořlavé chladivo, které když unikne aje vystaveno vnějšímu zdroji zážehu, hrozí nebezpečí požáru. POZOR Tento symbol ukazuje, že návod kobsluze je třeba pečlivě přečíst. POZOR Tento symbol ukazuje, že servisní pracovníci by měli manipulovat stímto zařízením podle instalační příručky. POZOR Tento symbol ukazuje, že jsou kdispozici informace, jako je návod kobsluze nebo instalační příručka. Čelní panel Sání vzduchu Zobrazovací panel Nouzový panel Výstup vzduchu Vzduchový ltr Dálkové ovládání Sání vzduchu Výstup vzduchu Vertikální nastavení lamely Horizontální nastavení lamely Vypouštěcí hadice Potrubí anapájecí kabel Poznámka: Kondenzační voda se vypouští při provozu CHLAZENÍ nebo VYSOUŠENÍ. Vnější jednotka- 221 - Uživatelské rozhraní Indikátor teploty (1) Zobrazuje nastavenou teplotu. Zobrazuje „FC“ jako upozornění na vyčištění ltru. Indikátor Wi-Fi (2) Bliká rychle (3Hz) při připojování ke směrovači nebo ztrátě spojení se směrovačem. Bliká pomalu (1,5Hz) při připojení ke směrovači, ale bez připojení do cloudu. Svítí trvale při plném připojení Wi-Fi. Zhasne po odstavení nebo vypnutí Wi-Fi. Ukazatel 6. smyslu (3) Svítí, je-li 6. smysl zapnutý. Zhasne, když se 6. smysl vypne. Indikátor sledování ltru (4) Pokud je nutné vyčistit ltr, indikátor bliká. Indikátor sledování ltru začne blikat po 720 provozních hodinách jako upozornění na potřebu vyčištění ltru. Po vyčištění ltru stiskněte tlačítko resetování ltru, které se nachází na vnitřní jednotce za předním panelem. Indikátor sledování ltru přestane blikat. Ukazatel vlhkosti (5) Svítí, když ukazuje úroveň vlhkosti. Zhasne, když ukazuje teplotu. Indikátor časovače (6) Během nastaveného času se rozsvítí. Po ukončení funkce časovače zhasne. Indikátor běhu (6) Během provozu svítí. Během odmrazování vnější jednotky bliká. Indikátor spánku (8) Rozsvítí se, jakmile je nastaven režim spánku, indikátor „Běh“ bude blikat desetkrát acelý displej zhasne. Pro klimatizační jednotky bez řízení Wi-Fi doporučujeme Wpro SmartClim: inteligentní zařízení pro ovládání hlavních nastavení vašeho spotřebiče zchytrého telefonu prostřednictvím Wi-Fi. Toto příslušenství není součástí balení produktu. Ohledně dalších informací anákupu se obraťte na náš poprodejní servis. 64 178- 222 - Dálkové ovládání Vložte baterie do RC

1. Vložte kolík aopatrně zatlačte kryt baterie dolů azatlačte ve

směru šipky, abyste jej odstranili.

2. Vložte do prostoru 2 baterie AAA (1,5V).

Ujistěte se, že polarity „+“ a„−“ jsou správně umístěny.

3. Zavřete kryt baterie na dálkovém ovladači.

• Přednastavení dálkového ovládání

• Pokaždé, když jsou vdálkovém ovladači vyměněny baterie nebo je napájen, je automaticky přednastaveno tepelné čerpadlo, pokud je zakoupený klimatizační systém pouze pro chlazení, lze použít také dálkový ovladač tepelného čerpadla. Použití RC kovládání spotřebiče

• Pokud chcete spotřebič ovládat dálkovým ovládáním, nasměrujte dálkový ovladač na přijímací zařízení na vnitřní jednotce, abyste zajistili citlivost příjmu.

• Pokud chcete odeslat zprávu zdálkového ovládání, bude blikat po dobu 1 sekundy symbol . Po přijetí zprávy spotřebič zapípá.

• Dálkový ovladač bude ovládat klimatizaci do vzdálenosti 7metrů.

• Dálkový ovladač tepelného čerpadla AC lze použít kovládání modelů AC pouze schlazením. Poznámka: postupujte podle instrukcí, které odpovídají dálkovému ovladači, který obdržíte kovládání klimatizace

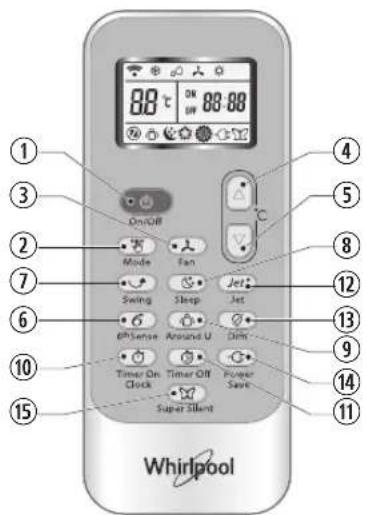

Popis funkcí tlačítek (P1-03)

1. TLAČÍTKO ON/OFF (ZAP/VYP)

Stiskem tohoto tlačítka se spotřebič zapíná avypíná.

3. TLAČÍTKO FAN (VENTILÁTOR)

Toto tlačítko slouží knastavení otáček ventilátoru vpořadí automaticky, vysoké, střední anízké.

4–5. TLAČÍTKO TEMPERATURE

(TEPLOTA) Toto tlačítko slouží knastavení teploty vmístnosti. Používá se knastavení času vrežimu časovače.

6. TLAČÍTKO 6th SENSE

Kzapnutí nebo vypnutí funkce 6. smysl.

7. TLAČÍTKO SWING (NAKLÁPĚNÍ)

Spouští nebo zastavuje pohyb vodorovných lamel anastavuje směr proudění vzduchu nahoru/dolů.

10-11. TLAČÍTKO HUMIDITY

(NASTAVENÍ VLHKOSTI) Použijte knastavení úrovně vlhkosti, pouze vrežimu 6th SENSE.

16. TLAČÍTKO SUPER SILENT (SUPER

TICHÝ) Toto tlačítko zapíná avypíná režim super tichého provozu.

Toto tlačítko slouží kvolbě provozního režimu. Vpořadí chlazení, topení nebo ventilátor.

8. TLAČÍTKO SLEEP (SPÁNEK)

Používá se kvýběru režimu spánku vpořadí režim spánku 1, režim spánku 2, režim spánku 3, režim spánku 4 avypnutí spánku.

9. TLAČÍTKO AROUND U(BLÍŽ KVÁM)

Slouží kzapnutí nebo vypnutí funkce Around U(Blíž kvám).

12. TLAČÍTKO JET (RYCHLE)

Tímto tlačítkem se zapíná nebo vypíná rychlé chlazení nebo topení.

13. TLAČÍTKO DIM (PODSVÍCENÍ)

Tímto tlačítkem se zapíná nebo vypíná podsvícení displeje vnitřní jednotky.

Používá se kzapnutí nebo vypnutí Wi-Fi. 15 TLAČÍTKO TIMER (ČASOVAČ) Používá se knastavení času zapnutí nebo vypnutí spotřebiče. Symboly na displeji RC Aktivace RC stisknutím tlačítka ODEMKNUTÍ Symbol chlazení Automatické otáčky ventilátoru Indikátor spánku 1Stiskněte tlačítko, podsvícení se rozsvítí afunkční tlačítka se aktivují pro použití. Opětovným stisknutím tlačítka uzamknete dálkový ovladač. Pokud není dálkový ovladač použit po dobu 10s, dálkový ovladač bude automaticky uzamčen.PRESSUkazatel vlhkosti plus Vysoká rychlost ventilátoru Indikátor spánku 2Ukazatel vlhkosti minus Střední rychlost ventilátoru Indikátor spánku 3Ukazatel pouze větrání Nízká rychlost ventilátoru Indikátor spánku 4Ukazatel vytápění Ukazatel Super silent Zobrazení nastavené teplotyUkazatel Around U (režimu okolní teploty)Ukazatel 6 SENSE

OF F Zobrazení nastaveného časovačeUkazatel Jet (režimu Rychle)Ukazatel Power save (úsporného režimu)Přenos signáluČidlo signálu- 223 - Dálkové ovládání Popis funkcí tlačítek (J1-3A)

1. TLAČÍTKO ON/OFF (ZAP/VYP)

Stiskem tohoto tlačítka se spotřebič zapíná avypíná.

Toto tlačítko slouží kvolbě provozního režimu vpořadí chlazení, vysoušení, pouze ventilátor nebo vytápění.

3. TLAČÍTKO FAN (VENTILÁTOR)

Toto tlačítko slouží knastavení otáček ventilátoru vpořadí automaticky, vysoké, střední anízké. 4–5. TLAČÍTKO TEMPERATURE (TEPLOTA) Toto tlačítko slouží knastavení teploty vmístnosti. Používá se knastavení času vrežimu časovače aaktuálního času hodin.

SENSE Kzapnutí nebo vypnutí funkce 6. smysl.

7. TLAČÍTKO SWING (NAKLÁPĚNÍ)

Spouští nebo zastavuje pohyb vodorovných lamel anastavuje směr proudění vzduchu nahoru/dolů.

8. TLAČÍTKO SLEEP (SPÁNEK)

Zapíná nebo vypíná režim spánku vpořadí

9. TLAČÍTKO AROUND U(BLÍŽ KVÁM)

Slouží kzapnutí nebo vypnutí funkce Around U(Blíž kvám).

10. TLAČÍTKO TIMER ON/CLOCK (ZAPNUTÍ ČASOVAČE /

HODINY) Používá se knastavení aktuálního času. Slouží knastavení nebo zrušení zapnutí časovače. 11 TLAČÍTKO TIMER OFF (VYPNUTÍ ČASOVAČE) Slouží knastavení nebo zrušení vypnutí časovače.

12. TLAČÍTKO JET (RYCHLE)

Tímto tlačítkem se zapíná nebo vypíná režim rychlého chlazení nebo topení.

13. TLAČÍTKO DIM (PODSVÍCENÍ)

Tímto tlačítkem se zapíná nebo vypíná podsvícení displeje vnitřní jednotky.

14. TLAČÍTKO POWER SAVE (ÚSPORA ENERGIE)

Toto tlačítko zapíná avypíná režim úspory energie.

15. TLAČÍTKO SUPER SILENT (SUPER TICHÝ)

Toto tlačítko zapíná avypíná režim super tichého provozu.

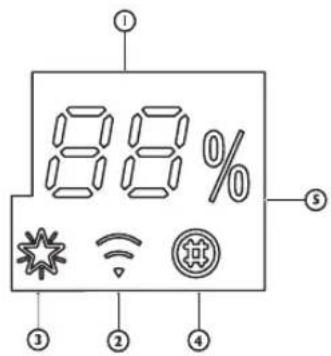

Symboly na displeji RC Symbol chlazení Indikátor spánku 1 Automatické otáčky ventilátoru Ukazatel režimu Rychle Ukazatel vysoušení Indikátor spánku 2 Vysoká rychlost ventilátoru Přenos signáluUkazatel pouze větrání Indikátor spánku 3 Střední rychlost ventilátoru OF FZobrazení nastaveného časovačeUkazatel vytápění Indikátor spánku 4 Nízká rychlost ventilátoru Zobrazení aktuálního časuUkazatel 6 Sense Ukazatel režimu okolní teploty Ukazatel Super tichý Zobrazení nastavené teplotyUkazatel úsporného režimu OCHRANA Provozní podmínky Ochranné zařízení může odpojit avypnout spotřebič vníže uvedených případech. Ohřev Teplota venkovního vzduchu je vyšší než 24°C Teplota venkovního vzduchu je nižší než −7°C Teplota vmístnosti je vyšší než 27°C Chlazení Teplota venkovního vzduchu je vyšší než 43°C Teplota vmístnosti je nižší než 21°C Odvlhčování Teplota vmístnosti je nižší než 18°C Pokud klimatizace běží vrežimu CHLAZENÍ nebo VYSOUŠENÍ sdveřmi nebo oknem otevřenými po delší dobu, když je relativní vlhkost vyšší než 80%, může zvýstupu odkapávat kondenzát. Vlastnosti ochranného zařízení Počkejte nejméně 3minuty před restartováním jednotky po ukončení provozu nebo změně režimu během provozu. Po připojení knapájení aokamžitém zapnutí spotřebiče může dojít kzpoždění 20sekund před tím, než začne pracovat. Pokud byl veškerý provoz ukončen, proveďte opětovné spuštění dalším stisknutím tlačítka ON/ OFF. Časovač by měl být znovu nastaven, pokud byl zrušen. Funkce režimu CHLAZENÍ Ochrana před zamrznutím Jestliže teplota vnitřního výměníku klesne na 0° nebo níže, kompresor se zastaví, aby se spotřebič nepoškodil. Funkce režimu TOPENÍ Předehřátí Aby ze zařízení nevycházel studený vzduch, vnitřní jednotka se po zapnutí TOPENÍ předehřívá po dobu 2–5minut. Během předehřívání se nespustí vnitřní ventilátor. Rozmrazování Při TOPENÍ se zařízení automaticky odmrazí (odstraní se led), aby se zvýšila jeho účinnost. Tento postup obvykle trvá 6–10minut. Během odmrazování nepracuje ventilátor abliká indikátor chodu. Na konci odmrazovacího cyklu se automaticky obnoví režim TOPENÍ.- 224 - Údržba Čištění předního panelu vnitřní jednotky

1. Odpojte jednotku od elektrické sítě

Před vytažením přívodního kabelu ze zásuvky spotřebič vypněte.

2. Sejměte přední panel

Přední panel otevřete ve směru šipky (viz obr. A). Přední panel odstraníte silným tahem za prohlubně umístěné na obou koncích předního panelu (viz obr. B).

3. Očistěte přední panel

Otřete ho měkkou suchou látkou. Je-li spotřebič velmi znečištěn, omyjte ho vlažnou vodou (do 40°C). Po očištění ho nechte vyschnout.

4. Nasaďte přední panel zpět auzavřete jej

Přední panel se nasazuje tlakem dolů. Poznámka:

• Kčištění nepoužívejte prostředky, jako jsou benzín nebo lešticí prášek.

• Nestříkejte vodu do vnitřní jednotky Nebezpečí! Úraz elektrickým proudem! Čištění vzduchového ltru Vzduchový ltr je nutné vyčistit přibližně po 200 provozních hodinách. Jestliže je klimatizační jednotka umístěna ve velmi prašném prostředí, je nutné ltr čistit jednou za čtrnáct dní.

1. Odpojte jednotku od elektrické sítě

Před vytažením přívodního kabelu ze zásuvky spotřebič vypněte.

2. Vyjměte vzduchový ltr (viz obr. C).

1. Otevřete přední panel. 2. Stiskněte zepředu zlehka držadlo ltru. 3. Vysuňte ltr.

3. Čištění vzduchového ltru (viz obr. D)

Je-li ltr velmi zanesený, omyjte ho vlažnou vodou sneutrálním čisticím prostředkem. Po očištění ho nechte vyschnout.

4. Vložte ltr zpět, válcovým kolíkem stiskněte tlačítko resetování ltru (viz obr. E) na levé

straně azavřete přední panel. Poznámka:

• Abyste se neporanili, nedotýkejte se po vyjmutí ltru prsty žeber vnitřní jednotky.

• Vnitřek klimatizační jednotky nečistěte sami.

• Filtr neperte vpračce.

Vnouzové situaci nebo při absenci dálkového ovladače je možné spotřebič ovládat vypínačem na vnitřní jednotce.

• Zapnutí spotřebiče: když je jednotka vypnutá, stiskněte toto tlačítko azařízení začne pracovat vrežimu 6th SENSE.

• Vypnutí spotřebiče: když je jednotka zapnutá, stisknutím tohoto tlačítka se vypne. Poznámka: Nedržte toto tlačítko stisknuté delší dobu, jinak dojde kporuše. Funkce automatického restartu Chcete-li nastavit funkci automatického restartu, zapněte napájení apo dobu 5sekund přidržte tlačítko ON/OFF na vnitřní jednotce. Nastavení funkce automatického restartu je signalizováno zvukovým signálem. Pokud byla nastavena funkce automatického restartu, lze ji vypnout přidržením tlačítka ON/OFF na vnitřní jednotce po dobu déle než 5sekund. Likvidace baterií Za účelem ochrany přírodních zdrojů apodpory opětovného využití surovin je nutné baterie oddělit od ostatních typů odpadu azajistit jejich recyklaci prostřednictvím místního systému bezplatného zpětného odběru baterií. Obr. A Obr. B Obr. C Obr.D Obr.E Tlačítko resetu ltru Vypínač (ON/OFF) Vypínač

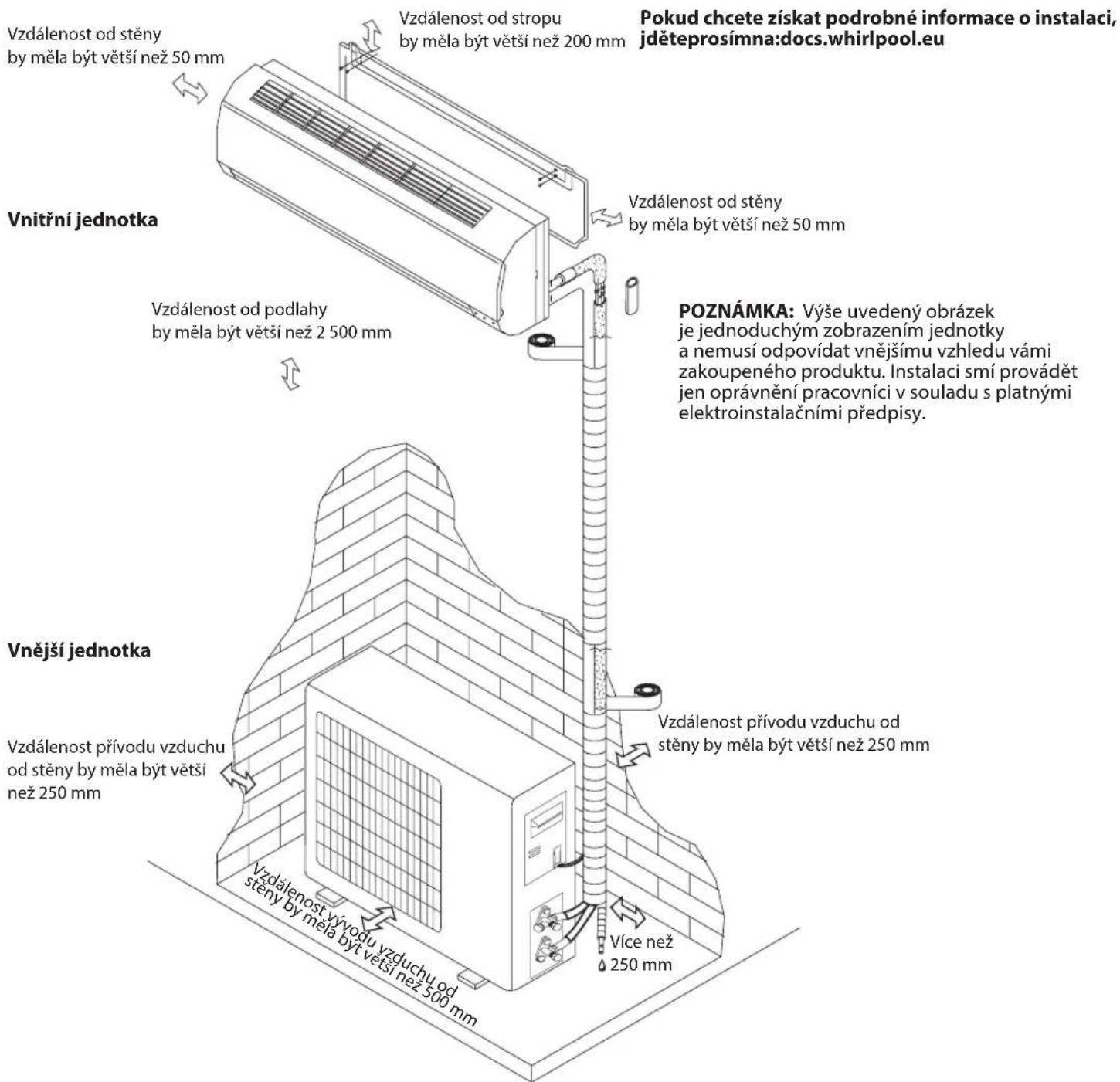

Pokyny kinstalaci Instalační schéma Vzdálenost od stěny by měla být větší než 50mm Vzdálenost od stropu by měla být větší než 200mm Vzdálenost od stěny by měla být větší než 50mm Pokud chcete získat podrobné informace oinstalaci, jděte prosím na: docs . whirlpool .eu POZNÁMKA: Výše uvedený obrázek je jednoduchým zobrazením jednotky anemusí odpovídat vnějšímu vzhledu vámi zakoupeného produktu. Instalaci smí provádět jen oprávnění pracovníci vsouladu splatnými elektroinstalačními předpisy. Vzdálenost od podlahy by měla být větší než 2 500mm Vnitřní jednotka Vnější jednotka Vzdálenost přívodu vzduchu od stěny by měla být větší než 250mm Vzdálenost přívodu vzduchu od stěny by měla být větší než 250mm Vzdálenost vývodu vzduchu od stěny by měla být větší než 500mm Více než 250mm Při instalaci propojovacího kabelu se ujistěte, že barvy vodičů ač. svorek vnější jednotky jsou stejné jako ve vnitřní jednotce. Specikace kabelů Kapacita (Btu/h) Napájecí kabel Napájecí spojovací kabel Typ Jmenovitý průřez Typ Jmenovitý průřez 7K, 9K, 12K H07RN-F 3x 1,0 mm

Odstraňování závad Provozní problémy mají často snadno odstranitelné příčiny. Než se obrátíte na servisní pracoviště, projděte si prosím níže uvedenou tabulku. Můžete si tím ušetřit čas azbytečné výdaje. Závada Analýza Mimo provoz

• Nevypadlo ochranné zařízení nebo nepřepálila se pojistka?

• Počkejte 3minuty apak spotřebič znovu zapněte. Provozu jednotky může bránit bezpečnostní zařízení.

• Nejsou vybité baterie vdálkovém ovladači?

• Je správně zapojena zástrčka napájecího kabelu? Není kdispozici chladný nebo teplý vzduch

• Není znečištěn vzduchový ltr?

• Nejsou zakryté přívody avývody klimatizační jednotky?

• Je správně nastavena teplota?

• Nejsou otevřené dveře nebo okna? Neúčinné ovládání

• Nedošlo ksilnému elektromagnetickému rušení (silným statickým elektrickým výbojem, kolísání napájecího napětí)? Zařízení vtěchto případech nebude fungovat normálně. Odpojte ho od sítě apo 2–3 sekundách opět připojte. Jednotka se nespustí hned

• Změna režimu za chodu se projeví se zpožděním 3minuty. Zvláštní zápach

• Může vycházet odjinud, např. znábytku nebo cigaret, nasává se do klimatizační jednotky aodtud pak proudí se vzduchem ven. Je slyšet tekoucí voda

• Jde oběžný jev, který je způsobený proudícím chladivem uvnitř klimatizační jednotky.

• Zvuk způsobený odmrazováním vrežimu vytápění. Praskání • Může být způsobeno roztahováním asmršťováním předního panelu vlivem měnící se teploty. Zvývodu vychází mlha

• Vchladné místnosti se tvoří mlha? Jde onormální jev, způsobený chladným vzduchem, který vychází zvnitřní jednotky vrežimu CHLAZENÍ nebo VYSOUŠENÍ. Indikátor chodu bliká, ale vnitřní ventilátor neběží.

• Jednotka přechází zrežimu topení do režimu odmrazování. Indikátor zhasne ajednotka se vrátí do režimu topení. Poznámka: Pokud závada dále trvá, zařízení vypněte aodpojte od napájení. Pak se obraťte na nejbližší autorizované servisní středisko Whirlpool. Zařízení sami nepřemísťujte, neopravujte, nerozebírejte ani neupravujte.- 227 -

Dříve, než se obrátíte na středisko služeb zákazníkům:

1. Pokuste se problém odstranit sami podle pokynů vkapitole

„Odstraňování závad“.

2. Vypněte spotřebič. Poté jej znovu zapněte azkontrolujte,

zda závada trvá. Pokud porucha trvá ipo provedení výše uvedených kontrol, obraťte se na středisko služeb zákazníkům. Uveďte prosím:

• krátký popis poruchy,

• přesné označení modelu klimatizační jednotky,

• servisní číslo (toto číslo je uvedeno za slovem Service na servisní nálepce, která se nachází na boku nebo spodní straně vnitřní jednotky),

• servisní číslo je rovněž uvedeno vzáruční knížce,

• své telefonní číslo. Bude-li nutné provést opravu, obraťte se na středisko služeb zákazníkům (vtomto případě je zaručeno použití originálních náhradních dílů aprovedení řádné opravy). Bude rovněž nutné předložit originál faktury. Při nedodržení těchto pokynů může dojít ke snížení bezpečnosti akvality výrobku. Poznámka: pokud chcete úplnou příručku kvašemu spotřebiči, pomozte si prosím stažením zwebových stránek prostřednictvím níže uvedeného odkazu: docs.whirlpool.eu prostřednictvím kódu QR.- 228 - PREČÍTAJTE SI ADODRŽIAVAJTE – DÔLEŽITÉ
