HASZNÁLATI ÚTMUTATÓ SPIW312L WHIRLPOOL

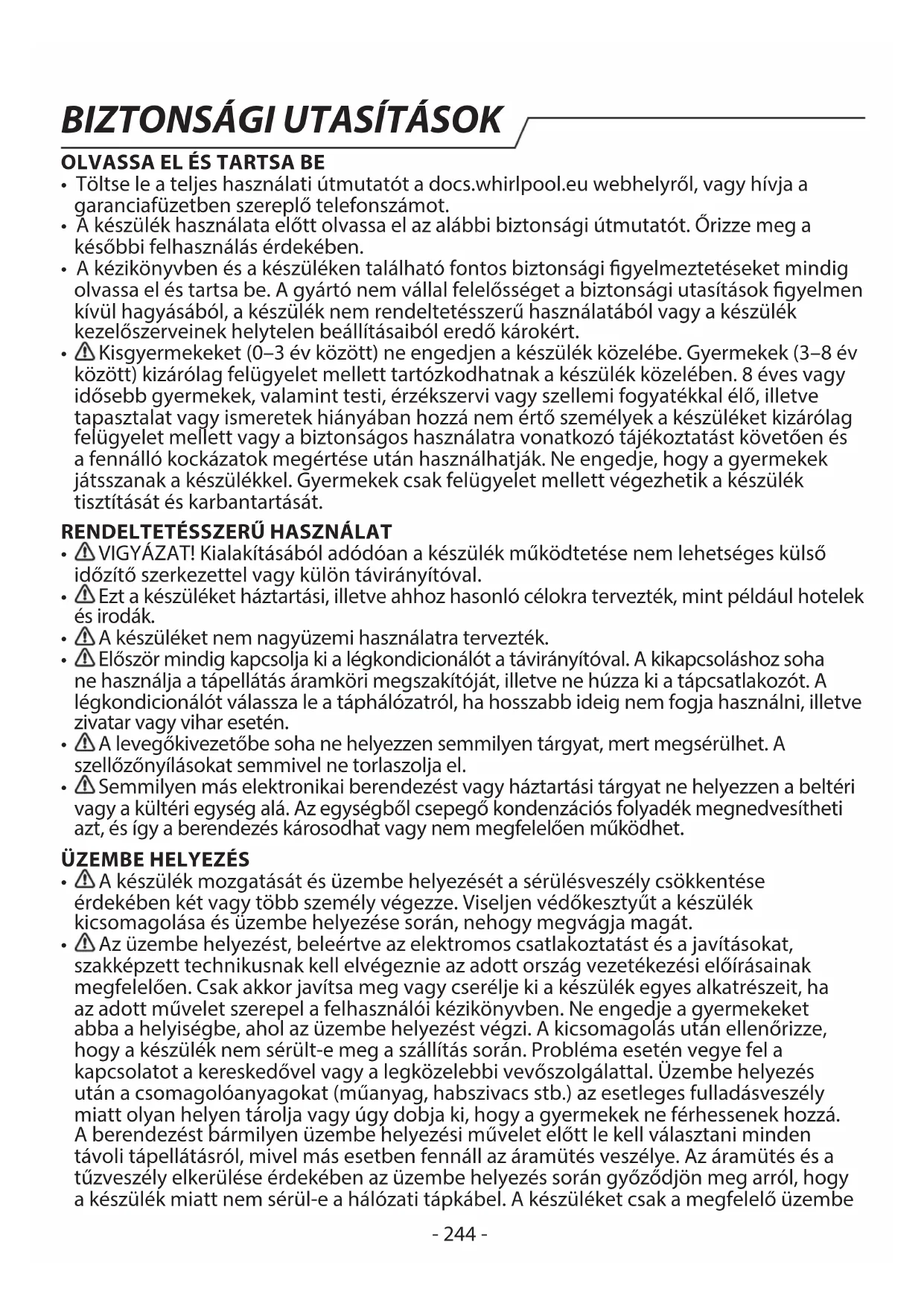

MAGYAR Használati útmutató 244. oldal

• Töltse le a teljes használati útmutatót a docs.whirlpool.eu webhelyről, vagy hívja a garanciafüzetben szereplő telefonszámot.
• Á készülék használata előtt olvassa el az alábbi biztonsági útmutatót. Órizze meg a későbbi felhasználás érdekében.
• A kézikönyvben és a készüléken található fontos biztonsági figyelmeztetéseket mindig olvassa el és tartsa be. A gyártó nem vállal felelősséget a biztonsági utasítások figyelmen kívül hagyásából, a készülék nem rendeltetésszerű használatából vagy a készülék kezelőszerveinek helytelen beállításaiból eredő károkért.
• Kisgyermekeket (0–3 év között) ne engedjen a készülék közelébe. Gyermekek (3–8 év között) kizárólag felügyelet mellett tartózkodhatnak a készülék közelében. 8 éves vagy idősebb gyermekek, valamint testi, érzékszervi vagy szellemi fogyatékkal élő, illetve tapasztalat vagy ismeretek hiányában hozzá nem értő személyek a készüléket kizárólag felügyelet mellett vagy a biztonságos használatra vonatkozó tájékoztatást követően és a fennálló kockázatok megértése után használhatják. Ne engedje, hogy a gyermekek játsszanak a készülékkel. Gyermekek csak felügyelet mellett végezhetik a készülék tisztítását és karbantartását.

RENDELTETÉSSZERÜ HASZNÁLAT

• VIGYÁZAT! Kialakításából adódóan a készülék működtetése nem lehetséges külső időzítő szerkezettel vagy külön távirányítóval.
• Ezt a készüléket háztartási, illetve ahhoz hasonló célokra tervezték, mint például hotelek és irodák.
• A készüléket nem nagyüzemi használatra tervezték.
• Először mindig kapcsolja ki a légkondicionálót a távirányítóval. A kikapcsoláshoz soha ne használja a tápellátás áramköri megszakítóját, illetve ne húzza ki a tápcsatlakozót. A légkondicionálót válassza le a táphálózatról, ha hosszabb ideig nem fogja használni, illetve zivatar vagy vihar esetén.
• A levegőkivezetőbe soha ne helyezzen semmilyen tárgyat, mert megsérülhet. A szellőzőnyílásokat semmivel ne torlaszolja el.
• Semmilyen más elektronikai berendezést vagy háztartási tárgyat ne helyezzen a beltéri vagy a kültéri egység alá. Az egységből csepegő kondenzációs folyadék megnedvesítheti azt, és így a berendezés károsodhat vagy nem megfelelően működhet.

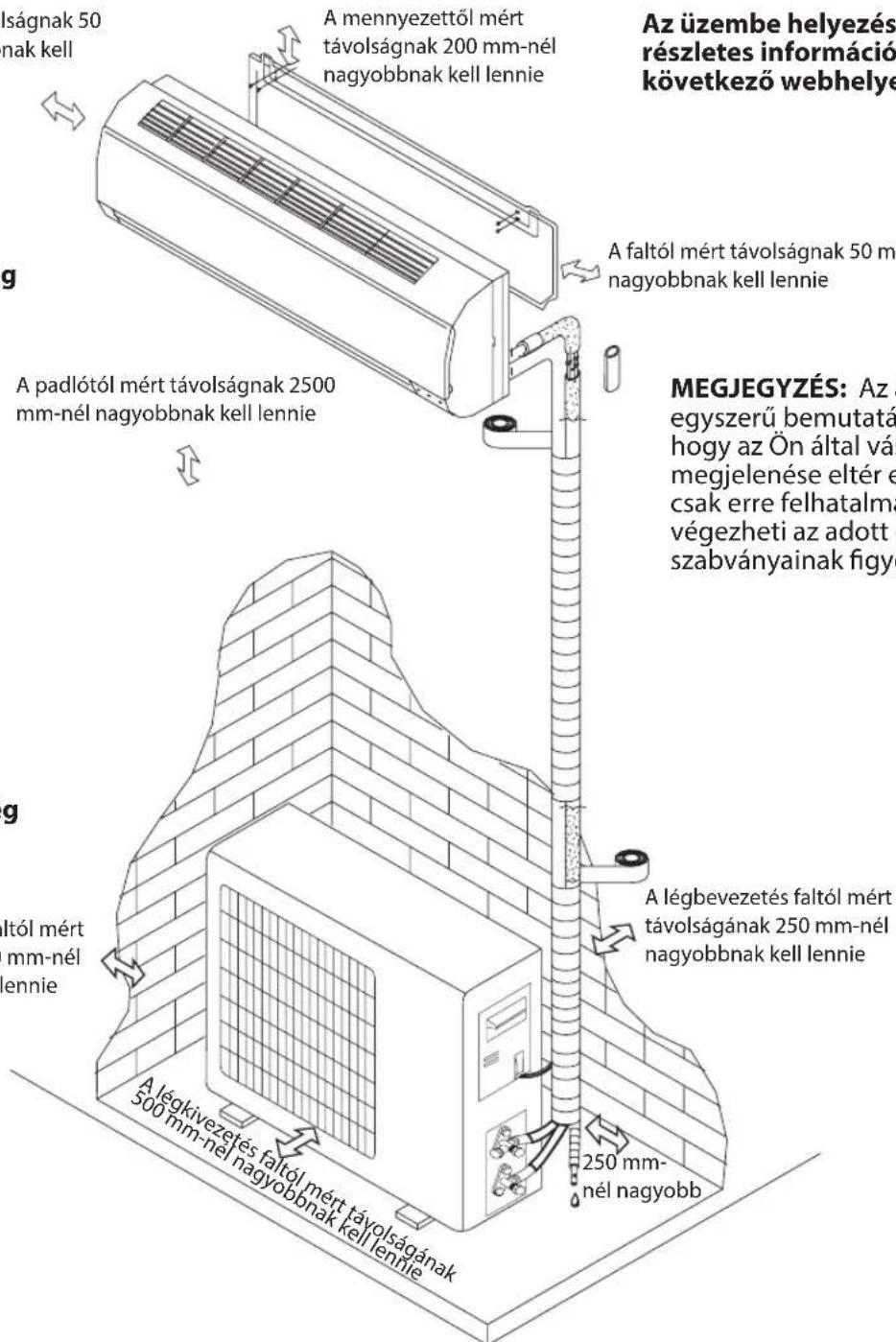

ÜZEMBE HELYEZÉS

• A készülék mozgatását és üzembe helyezését a sérülésveszély csökkentése érdekében két vagy több személy végezze. Viseljen védőkesztyűt a készülék kicsomagolása és üzembe helyezése során, nehogy megvágja magát.
• Az üzembe helyezést, beleértve az elektromos csatlakoztatást és a javításokat, szakképzett technikusnak kell elvégeznie az adott ország vezetékezési előírásainak megfelelően. Csak akkor javítsa meg vagy cserélje ki a készülék egyes alkatrészeit, ha az adott művelet szerepel a felhasználói kézikönyvben. Ne engedje a gyermekeket abba a helyiségbe, ahol az üzembe helyezést végzi. A kicsomagolás után ellenőrizze, hogy a készülék nem sérült-e meg a szállítás során. Probléma esetén vegye fel a kapcsolatot a kereskedővel vagy a legközelebbi vevőszolgálattal. Üzembe helyezés után a csomagolóanyagokat (műanyag, habszivacs stb.) az esetleges fulladásveszély miatt olyan helyen tárolja vagy úgy dobja ki, hogy a gyermekek ne férhessenek hozzá. A berendezést bármilyen üzembe helyezési művelet előtt le kell választani minden távoli tápellátásról, mivel más esetben fennáll az áramütés veszélye. Az áramütés és a tűzveszély elkerülése érdekében az üzembe helyezés során győződjön meg arról, hogy a készülék miatt nem sérül-e a hálózati tápkábel. A készüléket csak a megfelelő üzembe

BIZTONSÁGI UTASÍTÁSOK

helyezést követően kapcsolja be.

• A légkondicionáló áthelyezésekor és mozgatásakor kérje tapasztalt szerviztechnikus tanácsát a berendezés leválasztásával és ismételt üzembe helyezésével kapcsolatban.
• A berendezés mosóhelyiségben nem helyezhető üzembe.

ELEKTROMOS ÁRAMMAL KAPCSOLATOS FIGYELMEZTETÉSEK

• A tápellátásnak a berendezés speciális áramköreinek megfelelő névleges feszültséggel kell rendelkeznie.
  A tápkábel átmérőjének meg kell felelnie a követelményeknek.
• A fix vezetékezésbe többpólusú kapcsolót kell szerelni a vezetékezési előírásoknak megfelelően, és a berendezést a biztonsági előírásoknak megfelelően földelni kell.
• A fix vezetékezésbe olyan összpólusú kapcsolót kell szerelni, amelyben az érintkezők közötti távolság nyitott állapotban minden pólus esetében legalább 3 mm.
• Ne használjon hosszabbítót, elosztót vagy adaptert. Beszerelés után az elektromos alkatrészeknek hozzáférhetetlennek kell lenniük a felhasználó számára. Ne használja a készüléket mezítláb, és ne nyúljon hozzá nedves kézzel. Ne használja a készüléket, ha a tápkábel vagy a csatlakozódugó sérült, illetve ha a készülék nem működik megfelelően, megsérült vagy leejtették.
• Ha a hálózati kábel megsérül, az áramütés kockázatának elkerülése érdekében a gyártóval, annak szervizképviselőjével vagy egy hasonlóan képzett szakemberrel kell egy ugyanolyan kábelre kicseréltetni.
• A fix vezetékezésbe az adott ország szabályozásának megfelelően legfeljebb 30 mA maradék működési áram névleges áramerősségű áram-védőkapcsolót kell elhelyezni.
• A hütőkör hömérséklete magas lesz, ezért a csatlakozókábelt tartsa távol a rézcsötöl.
• ⚠ Győződjön meg arról, hogy a földelés biztonságos, és hogy földelővezetéket szakember csatlakoztatta az épület speciális földelőrendszeréhez. A berendezést elektromosszivárgásvédőkapcsolóval és egy megfelelő kapacitású kiegészítő áramköri megszakítóval kell ellátni. Az áramköri megszakítónak mágneses és termikus kioldófunkcióval is rendelkeznie kell, ezzel biztosítva a védelmet rövidzárlat és túlterhelés esetén.

Modell 9K és 12K 18K 24K
Az áramköri megszakító szükséges kapacitása	16 A 20 A 25 A

- A beltéri és a kültéri egység közötti tápkábel- és kábelcsatlakoztatást a berendezésen található kapcsolási rajzon tekintheti meg.

TISZTÍTÁS ÉS KARBANTARTÁS

• FIGYELEM: Bármilyen karbantartási művelet előtt győződjön meg arról, hogy a készüléket kikapcsolta és kihúzta a konnektorból. Az áramütés elkerülése érdekében soha ne használjon gőznyomással működő tisztítókészüléket.
• A másik szakképzett személy segítségét igénylő karbantartási és javítási munkákat éghető hűtőközeg használatában jártas személy felügyelete alatt kell végezni.
• A berendezés szervizelését csak a gyártó által javasolt módon szabad végezni.

A CSOMAGOLÓANYAGOK HULLADÉKKEZELÉSE

A csomagolóanyag 100%-ban újrahasznosítható, és el van látva az újrahasznosítás jelével (✗) A csomagolás egyes részeinek hulladékkezelését megfelelően, a hulladékok ártalmatlanítására vonatkozó helyi rendelkezések szerint kell elvégezni.

A HÁZTARTÁSI GÉPEK HULLADÉKKÉNT TÖRTÉNŐ ELHELYEZÉSE

Ez a készülék újrahasznosítható vagy újrafelhasználható anyagok felhasználásával készült. Leselejtezésekor a helyi hulladékelhelyezési szabályokkal összhangban járjon el. Az elektromos háztartási készülékek kezelésére,

BIZTONSÁGI UTASÍTÁSOK

hasznosítására és újrafeldolgozására vonatkozó további információkért forduljon az illetékes helyi hatósághoz, a háztartási hulladékok begyűjtését végző vállalathoz vagy az üzlethez, ahol a készüléket vásárolta. Ez a készülék az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv szerinti jelölésekkel rendelkezik. A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos negatív következményeket.

A terméken vagy a kísérő dokumentumokon található (☒) szimbólum azt jelzi, hogy a készüléket nem szabad háztartási hulladékként kezelni, hanem az elektromos és elektronikai készülékeknek megfelelő gyűjtőhelyen kell leadni.

MEGFELELŐSÉGI NYILATKOZAT

• A megfelelőségi nyilatkozat teljes szövege a következő honlapon érhető el: docs.whirlpool.eu.
• A rádióberendezés 2,4 GHz-es ISM-frekvencián működik, a maximális rádiófrekvenciás teljesítmény nem lépi túl a 20 dBm (e.i.r.p.) értéket.
• A készülék harmadik fél által fejlesztett, nyílt forráskódú szoftvert tartalmaz. A nyílt forráskódú licenc használati feltételei a következő honlapon érhetők el: docs.whirlpool.eu.
• Ez a termék a kiotói egyezmény szerinti fluorozott üvegházhatású gázokat tartalmaz, a hűtőgáz egy légmentesen zárt rendszeren (R32, GWP 675) belül található. A hűtőközeg maximális töltési mennyisége 2,5 kg. Részletes információt az adattáblán talál.

BIZTONSÁGI UTASÍTÁSOK A SPECIÁLIS HÜTŐKÖZEGGEL RENDELKEZŐ BERENDEZÉSEK SZERVIZELÉSÉHEZ

• Az üzembe helyezéssel, a szervizeléssel, a karbantartással és a javítási módszerekkel kapcsolatos részletes információért töltse le a teljes útmutatót a docs.whirlpool.eu webhelyről.
• A kiolvasztási folyamat felgyorsításához és a tisztításhoz csak a gyártó által javasolt eszközöket használja.
• A berendezést jól szellőző helyen kell tárolni, ahol a helyiség mérete megfelel a művelethez megadott értékeknek. A helyiségben nem lehet folyamatosan üzemelő gyújtóforrás (például nyílt láng, működő gázüzemű berendezés vagy működő elektromos fűtőberendezés).
• Ne karcolja és ne égesse meg. Vegye figyelembe, hogy a hütőközegeknek nem minden esetben van szaguk.
• A hűtőkörön dolgozó vagy abba behatoló minden személynek rendelkeznie kell érvényes, az iparág által akkreditált értékelő hatóságtól származó igazolással arra vonatkozóan, hogy az iparág által elismert értékelő specifikáci ónak megfelelően rendelkeznek a hűtőközegek biztonságos kezelésére vonatkozó ismeretekkel. A berendezés szervizelését csak a gyártó által javasolt módon szabad végezni. A másik szakképzett személy segítségét igénylő karbantartási és javítási munkákat éghető hűtőközeg használatában jártas személy felügyelete alatt kell végezni. A berendezést 10 m2-nél nagyobb alapterületű helyiségben kell üzembe helyezni, üzemeltetni és tárolni. A csővezetékeket 10 m2-nél nagyobb helyiségben kell kialakítani. A csővezetékeknek meg kell felelniük az adott ország gázra vonatkozó szabályozásának. A hűtőközeg maximális töltési mennyisége 2,5 kg. A beltérben használt mechanikus csatlakozóknak meg kell felelniük az ISO 14903 szabványnak. Ha a mechanikus csatlakozásokat újra felhasználja beltérben, a tömítő alkatrészeket meg kell újítani. Ha a meggyulladt illesztéseket beltérben újra felhasználja, a meggyulladt részt újra ki kell alakítani. A csővezetéknek a lehető legrövidebbnek kell lennie. A mechanikai csatlakozásoknak hozzáférhetőnek kell lenniük karbantartáshoz.

BIZTONSÁGI UTASÍTÁSOK

1. Az éghető hűtőközeget tartalmazó berendezések szállítását a szállítási szabályozásoknak megfelelően kell végezni.

2. A berendezés jelekkel történő megjelölésének meg kell felelnie a helyi szabályozásnak.

3. Az éghető hűtőközeget használó berendezések ártalmatlanítása során be kell tartani a helyi szabályozásokat.

4. A berendezés tárolásakor be kell tartani a gyártó utasításait.

5. A becsomagolt (nem értékesített) berendezés tárolása: a tárolási védőcsomagolást úgy kell felhelyezni, hogy az abban található berendezés mechanikai sérülése ne okozhassa a feltöltött hűtőközeg szivárgását. Az egy helyiségben tárolható berendezések maximális számát a helyi szabályozás határozza meg.

6. A szervizeléssel kapcsolatos információ

6-1. A terület ellenőrzése

Mielőtt elkezdene dolgozni az éghető hűtőközeget tartalmazó rendszeren, biztonsági ellenőrzéseket kell végeznie a gyulladás kockázatának minimalizálása érdekében. A hűtőrendszer javításakor a rendszeren végzett munka megkezdése előtt el kell végezni az alábbi óvintézkedéseket.

6-2. A munkavégzés folyamata

A munkát ellenőrzött körülmények között kell végezni annak érdekében, hogy a munkavégzés során a lehető legkevesebb éghető gáz vagy göz legyen jelen.

6-3. Általános munkaterület

A karbantartást végző személyeket és a területen dolgozó más személyeket tájékoztatni kell az elvégezni kívánt munka jellegéről. A munkát nem szabad túlságosan szűk térben végezni. A munkavégzés körüli területet le kell választani. Az éghető anyagok ellenőrzésével gondoskodjon arról, hogy a területen belüli körülmények biztonságosak legyenek.

6-4. Hütőközeg jelenlétének ellenőrzése

A területet a munkavégzés megkezdése előtt és közben megfelelő hűtőközegérzékelővel ellenőrizni kell annak érdekében, hogy a munkát végzőnek tudomása legyen a potenciálisan gyúlékony környezetről. Győződjön meg arról, hogy a használt szivárgásérzékelő berendezés megfelelő éghető hűtőközeghez való használatra, vagyis hogy megfelelő tömítés miatt vagy eredendően szikramentes.

6-5. Tűzoltó készülék jelenléte

Ha a hütöberendezésen vagy bármely alkatrészén nagy hővel járó munkát kell végeznie, kéznél kell lennie megfelelő tűzoltó készüléknek. A töltési terület mellett álljon rendelkezésre száraz poros vagy CO₂-os tűzoltó készülék.

6-6. Gyújtóforrás hiánya

Ha a munkát olyan hűtőrendszeren kell végezni, amelyben jelenleg éghető hűtőközeget tartalmazó csővezeték is található, illetve korábban található volt, a munkát végző személy nem használhat gyújtóforrást olyan módon, hogy az esetleg tüzet vagy robbanást eredményezzen. Minden lehetséges gyújtóforrást (például égő cigarette) megfelelően távol kell tartani az üzembe helyezés, a javítás, az eltávolítás vagy az ártalmatlanítás helyétől, ha annak során éghető hűtőközeg juthat a környező térbe. A munkavégzés megkezdése előtt a berendezés körüli területet fel kell mérni, hogy ne álljon fenn égésveszély vagy gyulladás kockázata. Ki kell helyezni a „Tilos a dohányzás” táblát.

6-7. Szellőztetett terület

Mielőtt behatol a rendszerbe, vagy bármilyen, magas hőmérséklettel járó munkát végez, győződjön meg arról, hogy a terület nyitott vagy megfelelően szellőzik. A szellőztetés mértékét a munkavégzés során is fenn kell tartani. A szellőztetésnek biztonságosan el kell oszlatnia a kiszabadult hűtőközeget, és a legjobb, ha azt kijuttatja a légkörbe.

BIZTONSÁGI UTASÍTÁSOK

6-8. A hűtőberendezés ellenőrzése

Elektronikus alkatrészek cseréjekor azoknak meg kell felelniük a célnak és az adott specifikáci ó nak. Minden esetben követni kell a gyártó karbantartási és szervizelési útmutatásait. Ha kétségei vannak, hívja segítségért a gyártó műszaki részlegét. Éghető hűtőközeget használó berendezés üzembe helyezésekor az alábbi ellenőrzéseket kell elvégezni:

• A töltés mérete megfelel-e azon helyiség méretének, amelyben a hűtőközeget tartalmazó alkatrészeket üzembe helyezik;
• A szellőztetőberendezés és annak kívezetései megfelelően működnek-e és nincsenek-e eltorlaszolva;
• Ha közvetett hűtőkört használ, a másodlagos körben ellenőrizni kell, hogy nincs-e jelen hűtőközeg;
• A berendezés jelölése továbbra is látható és olvasható-e; A nem olvasható jelöléseket és jeleket javítani kell;
• A hűtőcsövek és azok alkatrészei olyan pozícióban vannak-e telepítve, ahol valószínűleg nincsenek kitéve a hűtőközeget tartalmazó alkatrészeket korrodáló anyagnak, kivéve azokat az alkatrészeket, amelyek eredendően korrózióálló anyagból készültek vagy megfelelő korrózióvédelemmel vannak ellátva.

6-9. Äz elektromos eszközök ellenőrzése

Az elektromos berendezések javítása és karbantartása előtt biztonsági ellenőrzéseket kell végezni, és meg kell vizsgálni az alkatrészeket. Ha a biztonságot érintő hiba tapasztalható, a tápellátást nem szabad csatlakoztatni a körhöz, amíg a hibát kielégítően el nem háritották. Ha a hiba nem javítható ki azonnal, de az üzemeltetést folytatni kell, megfelelő ideiglenes megoldást kell használni. Ezt jelenteni kell a berendezés tulajdonosának minden alkatrész megemlítésével. A kezdeti biztonsági ellenőrzésnek az alábbiakra kell kiterjednie:

- A kondenzátorok le vannak-e merülve: ezt a biztonság szem előtt tartásával, szikrázás lehetőségének elkerülésével kell ellenőrizni;

- A rendszer töltésekor, visszanyerésekor és ürítésekor nincs-e szabadon lévő, áram alatt lévő elektromos alkatrész vagy vezeték;

- A földkötés folytonos-e.

7. A zárt alkatrészek javítása

A zárt alkatrészek javításakor a berendezés zárt tápellátásának leválasztása előtt a szervizelés során le kell választani a javítani kívánt berendezés minden elektromos csatlakozását, majd a legkritikusabb ponton ideiglenes szivárgásérzékelést kell végezni a potenciálisan veszélyes helyzetek felismerése érdekében. Az alábbiakra különösen nagy figyelmet kell fordítani az elektromos alkatrészeken való munkavégzéskor. A ház nincs-e a védelmi szintet érintő módon módosítva. Ide tartozik a kábelek sérülése, a csatlakozások túl nagy száma, nem az eredeti specifikációnak megfelelő csatlakozók, a tömítések sérülése, a tömszelence helytelen elhelyezése stb. Győződjön meg arról, hogy a berendezés megfelelően van-e rögzítve. Ellenőrizze, hogy a tömítések vagy a tömítőanyagok nem roncsolódtak-e olyan mértékben, hogy már nem tudják megakadályozni a gyúlékony anyagok bejutását. A cserealkatrészeknek meg kell felelniük a gyártó specifikációjának.

MEGJEGYZÉS:

A szilikontömítés csökkentheti bizonyos típusú szivárgásérzékelő berendezések hatékonyságát. Az eredendően biztonságos alkatrészeket nem kell szigetelni a munkavégzés előtt.

8. Az eredendően biztonságos alkatrészek javítása

A körre csak akkor alkalmazzon folyamatos induktív vagy kapacitásterhelést, ha meggyőződött arról, hogy az nem haladja meg a használt berendezés esetében

BIZTONSÁGI UTASÍTÁSOK

engedélyezett feszültséget és áramerősséget. Az eredendően biztonságos alkatrésztípus az egyetlen, amelyen működés közben, éghető környezet jelenlétében munkát végezhet.

A tesztberendezésnek a megfelelő minősítéssel kell rendelkeznie. Az alkatrészeket csak a gyártó által megadottra cserélje. Ha más alkatrészt használ, szivárgás történhet, és a hűtőközeggel teli környezet meggyulladhat.

9. Kábelezés

Ellenőrizze, hogy a kábelek nem lesznek-e kitéve kopásnak, korróziónak, túl nagy nyomásnak, rázkódásnak, éles széleknek vagy bármilyen más kedvezőtlen környezeti hatásnak. Az ellenőrzésnek figyelembe kell vennie az idő múlásának hatásait és például a kompresszorból vagy a ventilátorból eredő folyamatos rázkódást.

10. Az éghető hűtőközegek érzékelése

A hütőközeg szivárgásának kereséséhez és érzékeléséhez semmilyen körülmények között nem használható potenciális gyújtóforrás. Nem használható halidlámpa (vagy bármilyen más, nyílt lángot használó érzékelő).

11. A szivárgás érzékelési módjai

Az alábbi szivárgásérzékelési módszerek elfogadottnak tekinthetők éghető hűtőközeget tartalmazó rendszerek esetében:

• Az éghető hűtőközegek érzékeléséhez elektronikus szivárgásérzékelőt kell használni, de előfordulhat, hogy annak érzékenysége nem megfelelő vagy újrakalibrálást igényel (az érzékelőberendezést hűtőközegmentes helyen kell kalibrálni).
• Győződjön meg arról, hogy az érzékelő nem potenciális gyújtóforrás, és megfelelő a használt hűtőközeghez.

- A szivárgásérzékelő berendezést a hűtőközeg alsó túzveszélyességi szintje értékének százalékában kell beállítani, kalibrálni kell a használt hűtőközegre, és meg kell erősíteni a gáz megfelelő százalékos értékét (legfeljebb 25%).

- A szivárgásérzékelő folyadékok a legtöbb hűtőközeghez használhatók, de a klórtartalmú tisztítószerek használatát kerülni kell, mert a klór reakcióba léphet a hűtőközeggel, és korrodálhatja a réz csővezetékeket.

- Ha szivárgást talál, minden nyílt lángot el kell távolítani vagy el kell oltani.

- Ha olyan hűtőközeg-szivárgást talál, amely forrasztást tesz szükségessé, az összes hűtőközeget el kell távolítani a rendszerből, vagy lezárószelepekkel el kell szigetelni azt a rendszer szivárgástól távoli helyén.

- Ezután oxigénmentes nitrogénnel át kell öblíteni a rendszert a forrasztás előtt és közben is.

12. Eltávolítás és kiürítés

- Amikor javítás céljából - vagy bármilyen más célból - behatol a hűtőkörbe, a hagyományos eljárásokat kell alkalmaznia. Fontos azonban, hogy a legjobb gyakorlatot kövesse, mert a gyúlékonyságra ügyelni kell.

Az alábbi eljárást kell követni:

• Hűtőközeg eltávolítása;
• A kör átöblítése inert gázzal;
• Kiürítés;
• Ismételt átöblítés inert gázzal;

- A kör megnyitása vágással vagy forrasztással.

A feltöltött hűtőközeget a megfelelő visszanyerő hengerekbe kell áttölteni. A rendszert ezután „át kell öblíteni” oxigénmentes nitrogénnel a berendezés biztonsága érdekében. Előfordulhat, hogy az eljárást többször meg kell ismételni. A munkához nem használhat sürített levegőt vagy oxigént. Az átöblítéshez a feltöltést addig kell végezni, amíg el nem éri a munkavégzési nyomást, ezután ki kell engedni a környezetbe, végül le kell engedni vákuumig. Ezt az eljárást addig kell ismételni, amíg már nincs több hűtőközeg

BIZTONSÁGI UTASÍTÁSOK

a rendszerben. A végső feltöltéskor a munkavégzéshez a rendszert a légköri nyomás eléréséig kell szellőztetni. Ez a művelet elengedhetetlen, ha a csővezetékeken forrasztást kell végezni. Győződjön meg arról, hogy a vákuumpumpa kivezetése nincs gyújtóforrás közelében, és a rendszerben vákuum van oxigénmentes nitrogénnel és folyamatos szellőzéssel.

13. Feltöltési eljárások

A hagyományos feltöltési eljárások mellett az alábbiaknak is meg kell felelni:

• Győződjön meg arról, hogy a feltöltőberendezés használatakor a különböző hűtőközegek nem szennyezik egymást.
• A tömlőknek vagy vezetékeknek a lehető legrövidebbnek kell lenniük a bennük lévő hűtőközeg mennyiségének minimalizálása érdekében.
• A hengereket függölegesen kell tartani.

- Mielött a rendszert feltölti hütóközeggel, ellenőrizze, hogy a hütörendszer földelve van-e.

• Amikor a feltöltés kész, címkézze fel a rendszert (ha még nem tette meg).
• Rendkívüli gondossággal járjon el, hogy ne töltse túl a hütőrendszert. A rendszert az újratöltés előtt oxigénmentes nitrogénnel nyomástesztnek kell alávetni.

A rendszeren a feltöltés befejezése után, de az üzembe helyezés előtt szivárgási tesztet kell végezni.

A helyszín elhagyása előtt ismét ellenőrizni kell a szivárgást.

14. Leszerelés

A művelet végrehajtásához elengedhetetlenül fontos, hogy a technikus teljesen ismerje a berendezést annak minden részletével együtt. Javasolt bevált gyakorlat az összes hűtőközeg biztonságos visszanyerése. A feladat elvégzése előtt olaj- és hűtőközegmintát kell venni arra az esetre, ha a visszanyert hűtőközeg újrafelhasználása előtt elemzést kellene végezni. A feladat megkezdéséhez elengedhetetlenül fontos elektromos áram.

a. Ismerje meg a berendezést és annak működését.

b. A rendszert elektromosan szigetelje el.

c. A müvelet előtt győződjön meg az alábbiakról:

- A mechanikai kezelőberendezés rendelkezésre áll a hűtőközeghengerek kezeléséhez, ha szükséges;

• Rendélkezésre áll minden személyi védőfelszerelés és azokat megfelelően használják;
• A visszanyerési folyamatot egy hozzáértő személy folyamatosan felügyeli;
• A visszanyerő berendezés és a hengerek megfelelnek a vonatkozó szabványoknak.

d. Ha lehetséges, szivattyúzza le a hűtőrendszert.

e. Ha a vákuum elérése nem lehetséges, alkalmazzon elosztót, hogy a hűtőközeg a rendszer több részén is eltávolítható legyen.
f. A visszanyerés előtt győződjön meg arról, hogy a henger a mérlegen található.
g. Indítsa el a visszanyerő berendezést, és működtesse azt a gyártó utasításainak megfelelően.
h. A hengereket ne töltse túl. (Legfeljebb a térfogat 80%-áig tölthető fel folyadékkal.)
i. Ideiglenesen se haladja meg a henger maximális munkanyomását.
j. Ha a hengereket megfelelően feltöltötte, és a folyamat befejeződött, a hengereket és a berendezést azonnal távolítsa el a helyszínról, és zárja el a berendezés összes elszigetelő szelepét.
k. A visszanyert hütőközeg csak akkor tölthető fel másik hütőrendszerbe, ha azt előzőleg megtisztítja és ellenőrzi.

BIZTONSÁGI UTASÍTÁSOK

15. Címkézés

A berendezésen el kell helyezni egy címkét, amelyen szerepel, hogy azt leszerelték és a hűtőközeget kiürítették. A címkét dátummal kell ellátni és alá kell írni. Győződjön meg arról, hogy a berendezésen címkék vannak azzal az információval, hogy a berendezés éghető hűtőközeget tartalmaz.

16. Visszanyerés

Amikor a hűtőközeget szervizelés vagy leszerelés miatt eltávolítja a rendszerből, javasolt bevált gyakorlat, hogy az összes hűtőközeget biztonságosan távolítsa el. A hűtőközeg hengerekbe való áthelyezésekor ügyeljen arra, hogy csak a megfelelő hűtőközeg-visszanyerési hengereket használja. Győződjön meg arról, hogy a rendszer teljes feltöltött hűtőközeg-mennyiségének megfelelő számú henger áll rendelkezésre. Minden használandó henger ki van jelölve a visszanyert hűtőközeghez, és szerepel rajta a hűtőközeg címkéje (vagyis speciális hengerek állnak rendelkezésre a hűtőközeg visszanyeréséhez). A hengereket el kell látni nyomáscsökkentő szeleppel és kapcsolódó lezárószeleppel megfelelő munkavégzési sorrendben. Az üres visszanyerő hengerek ki vannak ürítve, és ha lehetséges, le vannak hűtve a visszanyerés előtt. A visszanyerő berendezésnek jó munkavégzési állapotban kell lennie a berendezésre vonatkozó utasítások betartásával (amelynek kéznél kell lennie), és alkalmasnak kell lennie éghető hűtőközegek visszanyerésére. Rendelkezésre kell állniuk továbbá kalibrált súlymérlegeknek, és azoknak jó állapotban kell lenniük. A tömlőknek szivárgásmentes leválasztócsatlakozóval kell rendelkezniük és jó állapotúnak kell lenniük. A visszanyerő berendezés használata előtt ellenőrizze, hogy annak állapota kielégítő-e, megfelelően karban volt-e tartva, és hogy minden kapcsolódó elektromos alkatrész el van-e zárva annak érdekében, hogy hűtőközeg kiszabadulása esetén ne történhessen gyulladás. Ha kétségei vannak, kérje a gyártó segítségét. A visszanyert hűtőközeget a megfelelő visszanyerő hengerben vissza kell juttatni a beszállítónak, és ki kell tölteni a megfelelő hulladékszállítási nyomtatványt. A hűtőközeget ne keverje a visszanyerő egységekben, különösen ne a hengerekben. Ha kompresszort vagy kompresszorolajat kell eltávolítania, ügyeljen arra, hogy azt elfogadható mértékben ürítse ki, így biztosítva, hogy a kenőanyagban ne maradhasson éghető hűtőközeg. A kiürítést a kompresszor beszállítónak történő visszajuttatása előtt kell elvégezni. A folyamat csak a kompresszortest elektromos melegítésével gyorsítható fel. Amikor egy rendszerből olajat ereszt le, azt biztonságosan végezze. A légkondicionáló áthelyezésekor és mozgatásakor kérje tapasztalt szerviztechnikus tanácsát a berendezés leválasztásával és ismételt üzembe helyezésével kapcsolatban. Semmilyen más elektronikai berendezést vagy háztartási tárgyat ne helyezzen a beltéri vagy a kültéri egység alá. Az egységből csepegő kondenzációs folyadék megnedvesítheti azt, és így a berendezés károsodhat vagy nem megfelelően működhet. A szellőzőnyílásokat semmivel ne torlaszolja el. A berendezést jól szellőző helyen kell tárolni, ahol a helyiség mérete megfelel a művelethez megadott értékeknek. A berendezést olyan helyiségben kell tárolni, ahol nincs folyamatosan üzemelő nyílt láng (például működő gázüzemű berendezés) és gyújtóforrás (például működő elektromos fűtőberendezés). Újrafelhasználható mechanikus csatlakozó és meggyulladt illesztés használata nem engedélyezett.

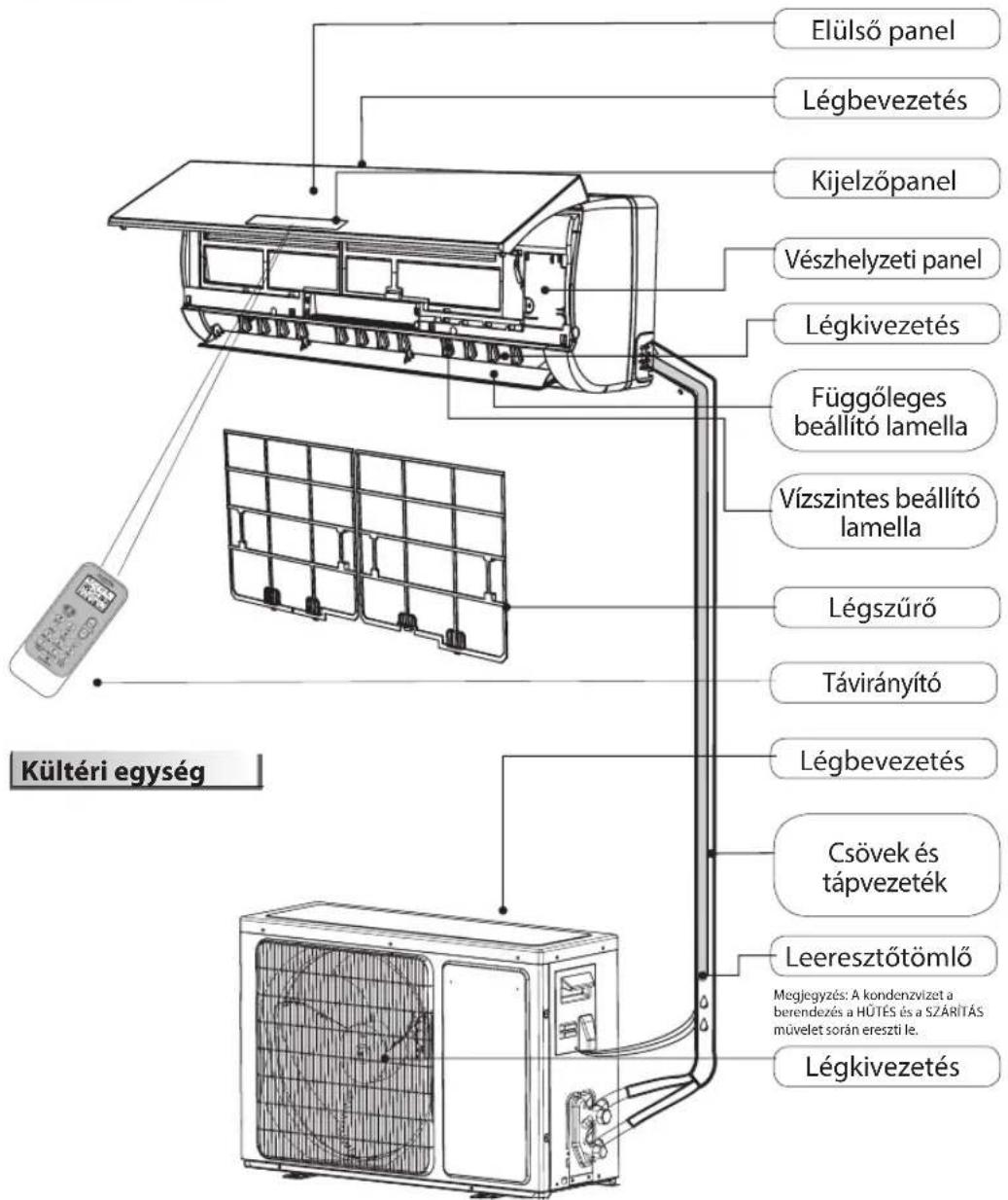

Beltéri egység

Elülső panel Légbevezetés Kijelzőpanel Vészhelyzeti panel Légkivezetés Függőleges beállító lamella Vízszintes beállító lamella Légszűrő Távirányító Légbevezetés Csövek és tápvezeték Leeresztőtömlő Megjegyzés: A kondenzvízet a berendezés a HÜTÉS és a SZÁRITÁS művelet során ereszti le. Légkivezetés Kültéri egység

Az útmutatóban szereplő ábrákon egy normal modell külső nézete látható. Következésképpen annak alakja eltérhet az Ön által választott légkondicionálóétól.

A beltéri vagy a kültéri egységen látható szimbólumok magyarázata

	VIGYÁZAT	Ez a szimbólum azt jelzi, hogy a berendezés éghető hűtőközeget használ, amelynek szivárgása esetén külső gyújtóforrás jelenlétében tűzveszély áll fenn.
	FIGYELEM	Ez a szimbólum azt jelzi, hogy a használati útmutatót figyelmesen tanulmányozni kell.
	FIGYELEM	Ez a szimbólum azt jelzi, hogy a berendezést szervizes szakembernek kell kezelnie az üzembe helyezési útmutató utasításai alapján.
	FIGYELEM	Ez a szimbólum azt jelzi, hogy információ érhető el (például a használati vagy az üzembe helyezési útmutató).

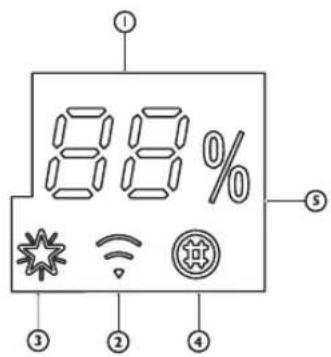

Felhasználói felület

Hömérséklet jelzőfénye (1)

Megjeleníti a beállított hömérsékletet.

Ha az „FC” felirat jelenik meg, a szüröt meg kell tisztítani.

WIFI jelzőfénye (2)

Amikor routerhez csatlakozik vagy elveszíti a kapcsolatot a routerrel, gyorsan (3 Hz) villog.

Amikor csatlakozva van a routerhez, de a felhöhöz nincs, lassan (1,5 Hz) villog.

A teljes WIFI-csatlakozás után folyamatosan kezd világítani.

Ha a berendezést leválasztják a WIFI-röl vagy a jelet kikapcsolják, a fény kialszik.

6th Sense jelzőfénye (3)

Kigyullad, ha a 6th Sense be van kapcsolva.

Kialszik, ha a 6th Sense-t kikapcsolják.

Szüröfigyelés jelzőfénye (4)

Ha a szüröt tisztítani kell, villog.

A szűrófigyelés jelzője 720 órányi használat után villogni kezd, emlékeztetve arra, hogy a szűrőt meg kell tisztítani.

A szűrő tisztítása után nyomja meg a szűrő beltéri egységen, az elülső panel mögött található nullázógombját a szűrőfigyelés jelzője villogásának megszüntetéséhez.

Páratartalom jelzőfénye (5)

A páratartalom megjelenítésekor kigyullad.

A hömérséklet jelzésekor kialszik.

Időzítő jelzőfénye (6)

A beállított időtartam alatt kigyullad.

Az időzítési művelet végén kialszik.

Müködés jelzőfénye (6)

A működéskor kigyullad.

A külső egység fagyásmentesítésekor villog.

Alvás jelzőfénye (8)

Az alvási mód beállításakor kigyullad, a működés kijelzője 10-szer villog, majd a teljes kijelző kikapcsol.

A WIFI-vezérlés nélküli légkondicionálók esetében javasoljuk a Wpro SmartClim használatát. Ez egy olyan, WIFI-n keresztül vezérelhető okoseszköz, amellyel a berendezés fő beállításait okostelefonjáról szabályozhatja.

Ez a tartozék nem található meg a termék csomagolásában. További információért és a beszerzéséhez lépjen kapcsolatba a vevőszolgálatunkkal.

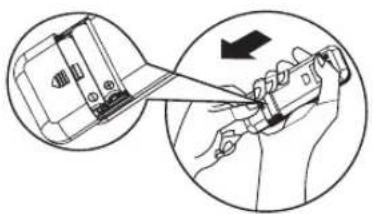

Az elemek behelyezése a távirányítóba

1. Az elemtartó fedelének eltávolításához helyezzen be egy tűt, óvatosan nyomja le a fedelet, és tolja a nyíl irányába (lásd a lenti ábrát).
2. Helyezzen a rekeszbe 2 AAA elemet (1,5 V). Ügyeljen arra, hogy a „” és a „-” polaritás megfelelő legyen.
3. Zárja be a távirányító elemtartójának fedelét.

• A távirányító előre beállítása
- Amikor a távirányítóba új elemeket helyez, vagy azt bekapcsolja, automatikusan előre beállítja a hőszivattyút, ha az Ön által vásárolt légkondicionáló csak hűtésre alkalmas. Ehhez a hőszivattyú távirányítóját is használhatja.
- Amikor a távirányítóba új elemeket helyez, vagy azt bekapcsolja, automatikusan előre beállítja a hőszivattyút, ha az Ön által vásárolt légkondicionáló csak hűtésre alkalmas. Ehhez a hőszivattyú távirányítóját is használhatja.

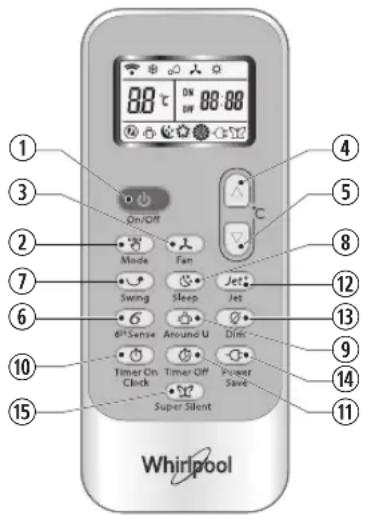

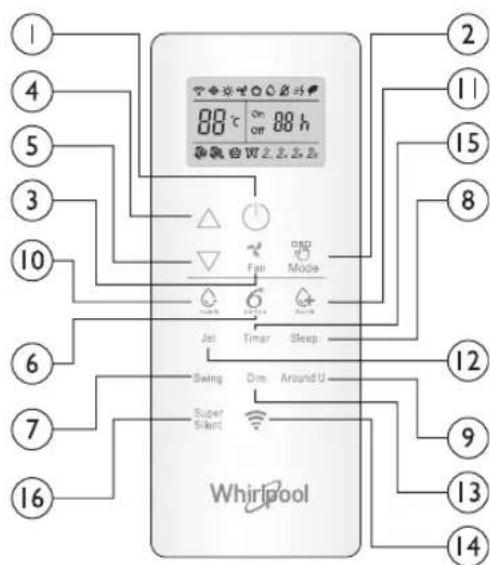

A távirányító használata a berendezés vezérléséhez

• A berendezés távirányítóval történő üzemeltetéséhez irányítsa a távirányítót a beltéri egységen található vevőeszközre a vételi érzékenység biztosításához.
• Amikor a távirányító üzenetet küld, a szimbólum 1 másodpercig villog. Az üzenet fogadásakor a berendezés hangjelzést ad.

Jelvecő

• A távirányítóval legfeljebb 7 m-es távolságból működtethető a légkondicionáló.
• Amikor a távirányítóban elemet cserél, a távirányító hőszivattyú üzemmódra áll.

Megjegyzés: kövesse a légkondicionáló működtetéséhez kapott távirányítónak megfelelő utasításokat.

A gombok funkciójának leírása (P1-03)

1. ON/OFF (BE/KI) GOMB

A gomb megnyomásával elindítható és leállítható a berendezés.

1. FAN (VENTILÁTOR) GOMB

A ventilátor sebességének beállítására szolgál a következő sorrendben: automatikus, nagy, közepes és alacsony.

4-5. TEMPERATÜRE (HÖMÉRSÉKLET) GOMBOK

A szoba hömérsékletének kiválasztására szolgál.

Időzítő üzemmódban az idő beállítására szolgál.

6.6th SENSE GOMB

Beállítja vagy megszakítja a 6th Sense működését.

1. SWING (LENGÉS) GOMB

Leállítja vagy elindítja a vízszintes beállító lamella lengését, és beállítja a légáramlás kívánt fel/le irányát.

10-11. HUMIDITY (PÁRATARTALOM) GOMB

A kívánt páratartalom beállítására szolgál, csak a 6th SENSE módban használható.

Az alacsony környezeti zajt adó szuper csendes üzemmód elindítására és leállítására szolgál.

1 2 3 4 5 6 7 8 9 10 11 11 12 13 14 15 15 Jet Timer Sleep Swing Dim Around U Super Shirt Whirlpool

1. MODE (ÜZEMMÓD) GOMB

A működési mód kiválasztására szolgál. Sorrendben: hűtés, fűtés és ventilátor.

1. SLEEP (ALVÁS) GOMB

Az alvási üzemmód kiválasztására szolgál, sorrendben: alvás 1, alvás 2, alvás 3, alvás 4 és alvás ki.

1. AROUND U (AZ ÖN KÖRNYEZETÉBEN) GOMB

Az Around U funkció beállítására és megszakítására szolgál.

1. JET (GYORS) GOMB

A gyors hűtés vagy fűtés indítására és leállítására szolgál.

1. DIM (HALVÁNYÍTÁS) GOMB

A beltéri egység kijelzőfényeinek be- és kikapcsolására szolgál.

1. WI-FI GOMB

A WIFI be- és kikapcsolására szolgál.

1. TIMER (IDÓZÍTÓ) GOMB

A berendezés be- és kikapcsolási idejének beállítására szolgál.

Szimbólumok a távirányító kijelzőjén

Hűtés jelzőfénye Automatikus ventilátorsebesség Alvás jelzőfénye 1

Páratartalom plusz jelzőfény Nagventilátorsebesség Alvás jelzőfénye 2

Páratartalom mínusz jelzőfény Közepes ventilátorsebesség Alvás jelzőfénye

Csak ventilátor jelzőfény Alacsony ventilátorsebesség Alvás jelzőfénye 4

Fütés jelzőfénye

Around U (Az Ön környezetében) jelzőfény

≡§ Gyors üzemmód jelzőfénye

Szuper csendes üzemmód jelzőfénye

6 ^th SENSE jelzőfénye

Energiatakarékos üzemmód jelzőfénye

BB = Beállított hömérséklet megjelenítése

^TM 88 h Beállított időzítő megjelenítése

Jelátvitel

A távirányító aktiválása a kioldógomb megnyomásával

Nyomja meg a gombot, a háttérvilágítás aktiválódik a használathoz. Nyomja meg ismét a távirányító zárolásához. Ha 10 másodpercig nem végez műveletet a távirányítóval, az automatikusan zárolódik.

A gombok funkciójának leírása (J1-3A)

1. ON/OFF (BE/KI) GOMB

A gomb megnyomásával elindítható és leállítható a berendezés.

2. MODE (ÜZÉMMÓD) GOMB

A működési üzemmód kiválasztására szolgál, sorrendben: hűtés, szárítás, csak ventilátor és fűtés.

3. FAN (VENTILÁTOR) GOMB

A ventilátor sebességének beállítására szolgál a következő sorrendben: automatikus, nagy, közepes és alacsony.

4-5. TEMPERATURE (HÖMÉRSÉKLET) GOMBOK

A szoba hömérsékletének kiválasztására szolgál. Időzítő üzemmódban és a valós idejű óra esetében az idő beállítására szolgál.

6. 6 ^TH SENSE GOMB

Beállítja vagy megszakítja a 6 ^th Sense működését.

7. SWÍNG (LENGÉS) GÓMB

Leállítja vagy elindítja a vízszintes beállító lamella lengését, és beállítja a légáramlás kívánt fel/le irányát.

8. SLEEP (ALVAS) GOMB

Beállítja vagy megszakítja az alvás mód működését a következő sorrendben:

9. AROUND U (AZ ÖN KÖRNYEZETÉBEN) GOMB

Az Around U funkció beállítására és megszakítására szolgál.

10. TIMER ON/CLOCK (IDÓZÍTÓ BE/ÓRA) GOMB

Az aktuális idő beállítására szolgál.

Az időzítő bekapcsolásának beállítására és megszakítására szolgál.

11. TIMER OFF (IDÓZÍTÓ KI) GOMB

Az időzítő kikapcsolásának beállítására és megszakítására szolgál.

12. JET (GYORS) GOMB

A gyors hűtési vagy fűtési üzemmód indítására és leállítására szolgál.

88°C ON BW 88:88 On/Off Mode Fan Swing Sleep Jet 6° Sense Around U Dim Timer On Timer Off Power Save Clock Super Silent Whirlpool

13. DIM (HALVÁNYÍTÁS) GOMB

A beltéri egység kijelzőfényeinek be- és kikapcsolására szolgál.

14. POWER SAVE (ENERGIATAKAREKOS) GOMB

Az energiatakarékos mód indítására és leállítására szolgál.

15. SUPER SILENT (SZUPER CSENDES) GOMB

Az alacsony környezeti zajt adó szuper csendes üzemmód elindítására és leállítására szolgál.

Szimbólumok a távirányító kijelzőjén

Hűtés jelzőfénye Alvás 1 jelzőfénye Automatikus ventilátorsebesség Gyors üzemmód jelzőfénye

Szárítás jelzőfénye Alvás 2 jelzőfénye Nagy ventilátorsebesség 9 alátvitel

Csak ventilátor jelzőfény Alvás 3 jelzőfénye Közepes ventilátorsebesség

Fütés jelzőfénye Alvás 4 jelzőfénye Alacsony ventilátorsebesség

6 ^th Sense jelzőfénye Around U (Az On környezetében) Szuper csendes üzemmód jelzőfénye

Beállított időzítő megjelenítése

Aktuális idő megjelenítése

88 = Beállított hömérséklet megjelenítése

- Energiatakarékos üzemmód jelzőfénye

VÉDELEM

Működési feltételek

A védelmi eszköz az alábbi listában szereplő esetekben kioldhatja és leállíthatja a berendezést.

Fütés A kültéri höm	mérséklet24 °C-nál magasabb
	A kültéri hömérséklet-7 °C-nál alacsonyabb
	A szobahőmérséklet27 °C-nál magasabb
Hütés A kültéri höm	mérséklet43 °C-nál magasabb
	A szobahőmérséklet21 °C-nálalacsonyabb
Párátlanítás A szol	bahőmérséklet18 °C-nálalacsonyabb

Ha a légkondicionáló HÜTÉS vagy SZÁRÍTÁS módban működik, az ajtó vagy az ablak hosszabb ideig nyitva van, és a relatív páratartalom 80%-nál magasabb, a kivezetésekről pára csepeghet.

A védělmi eszköz jellemzői

Ha az egység leáll vagy a működés közben üzemmódot vált, az újraindítás előtt várjon legalább 3 percig. Ha a berendezést az áramhálózathoz csatlakoztatás után azonnal bekapcsolja, a működés megkezdése előtt 20 másodperces késleltetés lehet. Ha minden működés leállt, az újraindításhoz nyomja meg ismét az ON/OFF (BE/KI) gombot. Az időzítőt ismét be kell állítani, ha az megszakadt.

A HÜTÉS mód jellemzői

Fagyásmentesítés

Ha a beltéri höcserélő hömérséklete 0 °C-ra vagy az alá esik, a

kompresszor működése leáll a berendezés védelme érdekében.

A FÚTÉS mód jellemzői

Előmelegítés

A hideg levegő fújásának megelőzése érdekében a FÜTÉS üzemmód indításakor a beltéri egység 2-5 perces előmelegítése szükséges. A beltéri ventilátor az előmelegítés során nem fog működni.

Leolvasztás

FÜTÉS üzemmódban a berendezés automatikusan jegtelenít a hatékonyság növelése érdekében. Ez általában 6-10 percig tart. A jegtelenítés közben a ventilátor leáll, és villog a működés jelzőfénye. A jegtelenítést követően a berendezés automatikusan visszaáll FÜTÉS módra.

Karbantartás

A beltéri egység elülső panelének tisztítása

1. Leválasztás a tápellátásról

Mielött leválasztja a tápellátásról, kapcsolja ki a berendezést.

1. Az elülső panel eltávolítása

Nyissa ki az elülső panelt a nyíllal jelölt módon (A ábra).

Az elülső panel oldalán található nyílásokat erővel húzza meg a panel kivételéhez (B ábra).

1. Az elülső panel tisztítása

Törölje le puha, száraz kendővel. Ha a berendezés nagyon piszkos, használjon langyos (40 °C-nál nem melegebb) vizet. A tisztítás után hagyja megszáradni.

1. Az elülső panel felhelyezése és lezárása

Helyezze vissza az elülső panelt, majd lefelé nyomva zárja le.

Megjegyzés:

- A berendezés tisztításához ne használjon például benzint vagy polírozó port.

- A beltéri egységre ne fröcsköljön vizet, mert az veszélyes! Áramütés!

A légszürő tisztítása

A légszüröt körülbelül 200 órányi használat után meg kell tisztítani. Ha a légkondicionáló rendkívül poros környezetben üzemel, a légszüröt kéthetente tisztítsa meg.

1. Leválasztás a tápellátásról

Mielött leválasztja a tápellátásról, kapcsolja ki a berendezést.

1. A légszürő kivétele (C ábra)

2. Nyissa fel az elülső panelt. 2. Óvatosan nyomja meg a szűrő fogantyúját. 3. Csúsztassa ki a szűrót.

3. A légszűrő tisztítása (D ábra)

Ha a szűrő nagyon piszkos, semleges tisztítószeres langyos vízzel tisztítsa meg. A tisztítás után hagyja megszáradni.

1. Helyezze vissza a szüröt, egy hengeres tüvel nyomja meg a szürö nullázógombját (E ábra) a jobb oldalon, majd zárja le az elülső panelt.

Megjegyzés:

- A sérülés megelőzése érdekében a szűrő eltávolítása után a beltéri egység bordáit ne érintse meg.

- A légkondicionáló belső részét ne próbálja maga megtisztítani.

- A szüröt ne tisztítsa mosógépben.

„A“ ábra

„B“ ábra

Szürő nullázógomba „E” á

„E“ ábra

VÉSZHELYZETI MÜKÖDÉS

Vészhelyzetben, vagy ha nincsen távirányító, a berendezés a beltéri egységen található be- és kikapcsológombbal is szabályozható.

- A készülék bekapcsolása: amikor a készülék ki van kapcsolva, nyomja meg ezt a gombot, és az elindul és 6th SENSE módban fog működni.

- A készülék kikapcsolása: amikor a készülék be van kapcsolva, nyomja meg ezt a gombot, és a készülék leáll.

be- és kikapcsoló

be- és kikapcsoló

Megjegyzés: A gombot ne nyomja hosszú ideig, mert az rendellenes müködést eredményez.

Automatikus újraindítási funkció

Ha szeretne automatikus újraindítási funkciót beállítani, kapcsolja be a tápellátást, nyomja meg a beltéri egység be- és kikapcsológombját és tartsa nyomva 5 másodpercnél hosszabb ideig. Az automatikus újraindítás beállítását zümmögő hang jelzi.

Az automatikus újraindítás beállítását követően nyomja meg a beltéri egység be- és kikapcsológombját és tartsa nyomva 5 másodpercnél hosszabb ideig. Az automatikus újraindítási funkció megszakítását zümmögő hang jelzi, és a légkondicionáló készenléti módba kerül.

Az elemek ártalmatlanítása

A természeti erőforrások védelme és az anyagok újrahasznosításának elősegítése érdekében az elemeket más típusú hulladékoktól külön gyűjtse, és a helyi, ingyenes elemgyűjtő rendszeren keresztül hasznosítsa újra.

Üzembe helyezési útmutató

Üzembe helyezési ábra

A faltól mért távolságnak 50 mm-nél nagyobbnak kell lennie

A mennyezettöl mért távolságnak 200 mm-nél nagyobbnak kell lennie

Az üzembe helyezéssel kapcsolatos részletes információért látogassa meg a következő webhelyet: docs.whirlpool.eu

Beltéri egység

A padlótól mért távolságnak 2500 mm-nél nagyobbnak kell lennie

A faltól mért távolságnak 50 mm-nél nagyobbnak kell lennie

MEGJEGYZÉS: Az ábra csak az egység egyszerű bemutatására szolgál, előfordulhat, hogy az Ön által vásárolt termék külső megjelenése eltér ettől. Az üzembe helyezést csak erre felhatalmazott szervizes szakember végezheti az adott ország vezetékezési szabványainak figyelembe vételével.

Kültéri egység

A légbevezetés faltól mért távolságának 250 mm-nél nagyobbnak kell lennie

Az üzembe helyezés részletes információ következő webhelye A mennyezettől mért távolságnak 200 mm-nél nagyobbnak kell lennie A faltól mért távolságnak 50 mm nagyobbnak kell lennie A padlótól mért távolságnak 2500 mm-nél nagyobbnak kell lennie MEGJEGYZÉS: Az á egyszerű bemutatá- hogy az Ön által vás- megjelenése eltér e- csak erre felhatalma- végezheti az adott d- szabványainak figye A légbevezetés faltól mért távolságának 250 mm-nél nagyobbnak kell lennie A légkivezetés faltól mért távolságának 500 mm-nél nagyobbnak kell lennie 250 mm- nél nagyobb

A légbevezetés faltól mért távolságának 250 mm-nél nagyobbnak kell lennie

Csatlakozóvezeték szerelésekor ügyeljen arra, hogy a kültéri egységnél a vezetékek színe és a csatlakozó száma megegyezzen a beltéri egység értékeivel.

Kábel specifikációja

Kapacitás (Btu/h)	Tápkábel Tápcsatlakozó kábel
	Típus	Normál keresztmetszet	Típus	Normál keresztmetszet
7K, 9K, 12K H07	RN-F 1,0 mm	^2X3 H07	RN-F 1,0 mm	^2X5
18K H07RN	F 1,5 mm	^2X3 H07	RN-F 1,5 mm	^2X5
24 K H07RN	F 2,5 mm	^2X3 H07	RN-F 2,5 mm	^2X5

Az üzemelési problémákat gyakran apró dolgok okozzák, ezért mielőtt a szervizszolgálathoz fordul, tanulmányozza az alábbi táblázatot. Ezzel időt és felesleges költségeket takaríthat meg.

Probléma Elemzés
Nem működik.	Kiégett a védelmi eszköz vagy a biztosíték?Várjon 3 percig, majd indítsa újra, előfordulhat, hogy a védelmi eszköz akadályozza meg a működést.Lemerültek a távirányító elemei?Nem megfelelően van csatlakoztatva a dugó?
Nem jön hideg vagy meleg levegő.	Tiszta a légszűrő?El vannak torlaszolva a légkondicionáló bevezetései és kivezetései?Megfelelően van beállítva a hőmérséklet?Nyitva vannak az ajtók vagy az ablakok?
A szabályozás nem hatékony.	Volt erős interferencia (túlzott méretű statikus elektromos kisülés vagy a tápellátás rendellenes feszültsége miatt)? Ha rendellenes működést tapasztal, húzza ki a tápcsatlakozót, majd 2-3 másodperc múlva dugja vissza.
Nem működik azonnal.	Ha működés közben vált üzemmódot, 3 perces késleltetéssel kezd működni.
Furcsa szag	A szag más forrásból (például bútor, cigarette stb.) eredhet, amelyet az egység beszív, majd a levegővel kifúj.
Folyó víz hangja	Normális viselkedés, amelyet a hűtőközeg légkondicionálóban való áramlása eredményez.Fűtési módban ez a jegtelenítés hangja.
Reccsenés • Ezt a hangot az elülső panel tágulása vagy összehúzódása válthatja ki a hőmérséklet változása miatt.
A kivezetésből permet jön ki.	Alacsony hőmérsékleten permet jelenik meg a helyiségben? Ez normális viselkedés, amikor HÜTÉS vagy SZÁRÍTÁS módban hideg levegő távozik a beltéri egységből.
A működés jelzőfénye villog, de a beltéri ventilátor leáll.	Az egység fűtési módról jegtelenítésre vált. A jelzőfény ki fog aludni, és a berendezés visszatér fűtési módba.

Megjegyzés: Ha a probléma továbbra is fennáll, kapcsolja ki a berendezést és válassza le a tápellátásról, majd lépjen kapcsolatba a legközelebbi hivatalos Whirlpool szervizközponttal. A berendezést ne próbálja meg maga áthelyezni, megjavítani, szétszerelni vagy módosítani.

VEVŐSZOLGÁLAT

Mielött az ügyfélszolgálatot hívná:

1. Próbálkozzon meg a probléma megoldásával a „Hibaelhárítás” című részben szereplő leírás alapján.
2. A készüléket kapcsolja ki, majd újra be, hogy lássa, fennáll-e még a probléma.

Ha a fenti ellenőrzések elvégzése után a hiba továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Kérjük, adja meg a következőket:

• a hiba rövid leírását;
• a légkondicionáló pontos modelljét;
• a szervizszámot (ez a szervizmatricán a „Service“ szó után szereplő szám, amely a beltéri egység oldalán vagy alján található).

- A szervizszám a garanciafüzetben is megtalálható;

- a teljes címét;

- a telefonszámát.

Ha javítás szükséges, lépjen kapcsolatba az ügyfélszolgálattal (eredeti tartalék alkatrészek használata és a megfelelő javítás garantált). Be kell mutatnia az eredeti számlát.

A fenti előírások betartásának elmulasztása veszélyeztetheti a termék biztonságosságát és minőségét.

SERVICE

0000 000 00000

Megjegyzés: Ha a berendezés teljes útmutatójára van szüksége, azt letöltheti a webhelyről az alábbi hivatkozáson: docs.whirlpool.eu a QR-kóddal.
