NÁVOD NA OBSLUHU SPIW312L WHIRLPOOL

SLOVENSKÝ Návod na používanie Strana 228

6-4 Kontrola prítomnosti chladiva

Svítí, je-li 6. smysl zapnutý.

• Celý návod si stiahnite na stránke docs.whirlpool.eu alebo zavolajte na číslo uvedené v záručnej knižke.

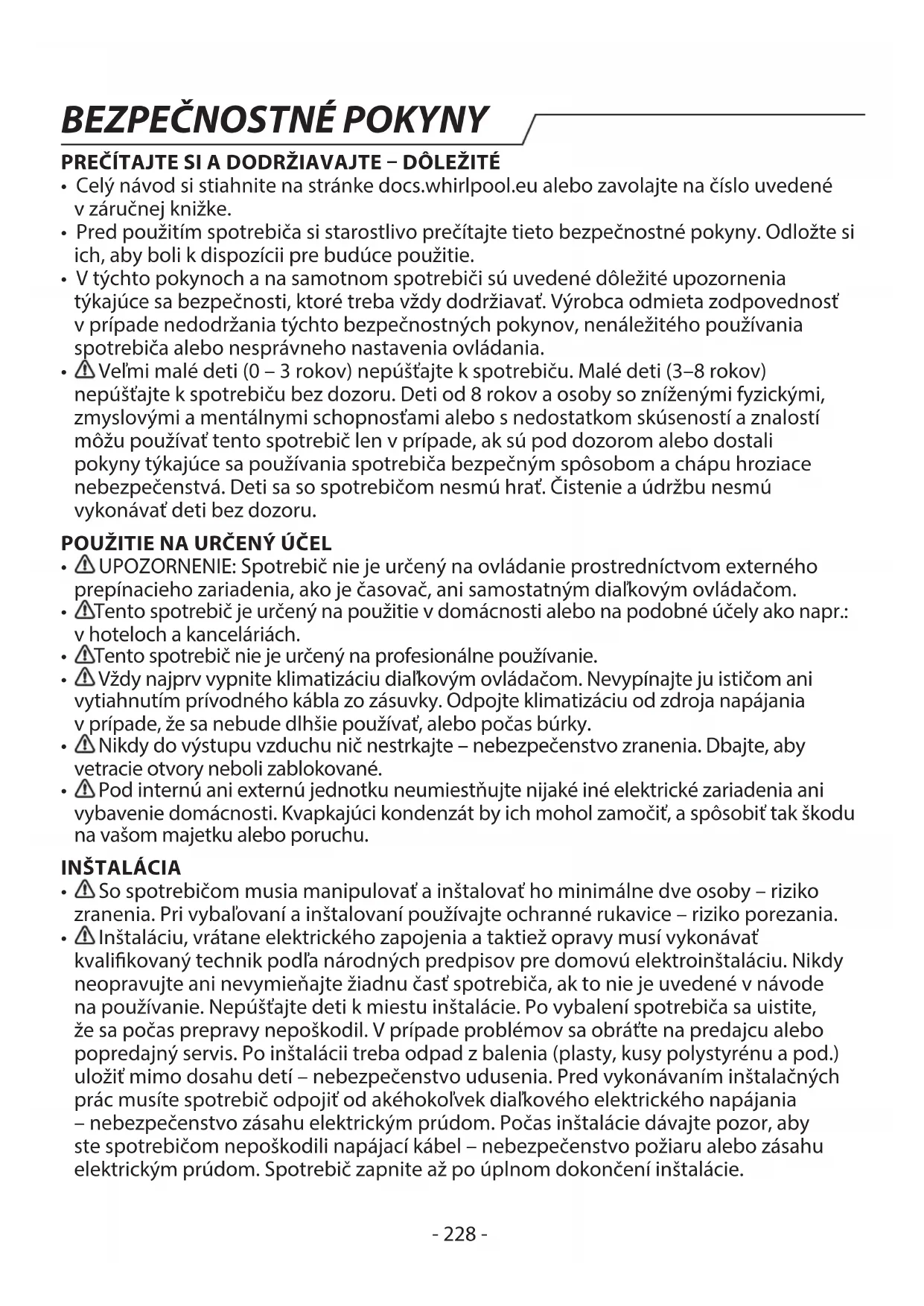

• Pred použitím spotrebiča si starostlivo prečítajte tieto bezpečnostné pokyny. Odložte si ich, aby boli k dispozícii pre budúce použitie.
• V týchto pokynoch a na samotnom spotrebiči sú uvedené dôležité upozornenia týkajúce sa bezpečnosti, ktoré treba vždy dodržiavať. Výrobca odmieta zodpovednosť v prípade nedodržania týchto bezpečnostných pokynov, nenáležitého používania spotrebiča alebo nesprávneho nastavenia ovládania.
• Velmi malé deti (0 – 3 rokov) nepúštajte k spotrebiču. Malé deti (3–8 rokov) nepúštajte k spotrebiču bez dozoru. Deti od 8 rokov a osoby so zníženými fyzickými, zmyslovými a mentálnymi schopnostami alebo s nedostatkom skúseností a znalostí môžu používať tento spotrebič len v prípade, ak sú pod dozorom alebo dostali pokyny týkajúce sa používania spotrebiča bezpečným spôsobom a chápu hroziace nebezpečenstvá. Deti sa so spotrebičom nesmú hrat. Čistenie a údržbu nesmú vykonávať deti bez dozoru.

POUŽITIE NA URČENÝ ÚČEL

• ⚠ UPOZORNENIE: Spotrebič nie je určený na ovládanie prostredníctvom externého prepínacieho zariadenia, ako je časovač, ani samostatným dialkovým ovládačom.
• Tento spotrebič je určený na použitie v domácnosti alebo na podobné účely ako napr.: v hoteloch a kanceláriách.
• Tento spotrebič nie je určený na profesionálne používanie.
• Vždy najprv vypnite klimatizáciu dialkovým ovládačom. Nevypínajte ju ističom ani vytiahnutím prívodného kábla zo zásuvky. Odpojte klimatizáciu od zdroja napájania v prípade, že sa nebude dlhšie používať, alebo počas búrky.
• Nikdy do výstupu vzduchu nič nestrkajte – nebezpečenstvo zranenia. Dbajte, aby vetracie otvory neboli zablokované.
• Pod internú ani externú jednotku neumiestňujte nijaké iné elektrické zariadenia ani vybavenie domácnosti. Kvapkajúci kondenzát by ich mohol zamočit, a spôsobit tak škodu na vašom majetku alebo poruchu.

INŠTALÁCIA

• So spotrebičom musia manipulovať a inštalovať ho minimálne dve osoby – riziko zranenia. Pri vybalľovaní a inštalovaní používajte ochranné rukavice – riziko porezania.
• Inštaláciu, vrátane elektrického zapojenia a taktiež opravy musí vykonávať kvalifikovaný technik podľa národných predpisov pre domovú elektroinštaláciu. Nikdy neopravujte ani nevymieňajte žiadnu časť spotrebiča, ak to nie je uvedené v návode na používanie. Nepúšťajte deti k miestu inštalácie. Po vybalení spotrebiča sa uistite, že sa počas prepravy nepoškodil. V prípade problémov sa obráťte na predajcu alebo popredajný servis. Po inštalácii treba odpad z balenia (plasty, kusy polystyrénu a pod.) uložiť mimo dosahu detí – nebezpečenstvo udusenia. Pred vykonávaním inštalacných prác musíte spotrebič odpojit’ od akéhokol’vek dial’kového elektrického napájania – nebezpečenstvo zásahu elektrickým prúdom. Počas inštalácie dávajte pozor, aby ste spotrebičom nepoškodili napájací kábel – nebezpečenstvo požiaru alebo zásahu elektrickým prúdom. Spotrebič zapnite až po úplnom dokončení inštalácie.

BEZPEČNOSTNÉ POKYNY

• Pri st'ahovaní alebo premiestňovaní klimatizácie sa porad'te so skúsenými servisnými technikmi, ako jednotku odpojit a znova nainštalovať.
• Spotrebič nesmie byť nainštalovaný v práčovni.

VAROVANIA PRE POUŽÍVANIE ELEKTRICKÉHO ZARIADENIA

• ⚠ Napájanie musí mať menovité napätie so špeciálnou sústavou obvodov pre spotrebič. Priemer napájacieho kábla musí zodpovedať požiadavkám.
• Do pevnej elektroinštalácie musí byť nainštalovaný viacpólový spínač v súlade s predpismi pre elektroinštalácie a spotrebič musí byť uzemnený v súlade s národnými normami pre bezpečnosť elektrických zariadení.
• Do pevnej elektroinštalácie by mal byť pripojený všepólový spínač so vzdialenostou medzi všetkými pólmi najmenej 3 mm.
• ⚠Nepoužívajte predlžovacie káble, rozdvojky ani adaptéry. Po inštalácii spotrebiča nesmú byť jeho elektrické časti prístupné používatel'om. Nepoužívajte spotrebič, ked'ste mokrí alebo naboso. Spotrebič neuvádzajte do činnosti, ak je poškodený napájací kábel alebo zástrčka, ak nepracuje správne, ak je poškodený alebo ak spadol.
• ⚠Ak je poškodený napájací elektrický kábel, musí ho vymeniť výrobca, jeho autorizovaný servis alebo podobne kvalifikované osoby za totožný, aby sa predišlo nebezpečenstvu zásahu elektrickým prúdom.
• Do pevnej elektroinštalácie podľa národných zákonov musí byť začlenený prúdový chránič (RCD) s reziduálnym pracovným prúdom, ktorý nepresahuje 30 mA.
• ⚠ Teplota chladiaceho okruhu bude vysoká, preto, prosím dbajte, aby prepojovací kábel nebol v blízkosti medenej rúrky.
• Zaistite bezpečné uzemnenie a aby napojenie uzemňovacieho vodiča na špeciálny uzemňovací systém budovy nainštalovali odborníci. Spotrebič musí byť vybavený ochranným spínačom úniku elektrického prúdu a pomocným ističom s dostatočnou kapacitou. Istič musí mať aj funkciu magnetického spínača a termospínača, aby bola zabezpečená ochrana pre prípad skratu a preťaženia.

Konfigurácia 9K & 12K 18K 24K
Požadovaná kapacita ističa 16 A 20 A 25 A

- Ari pripájaní sietového kábla a káblového spojenia medzi vnútornou a vonkajšou jednotkou postupujte podľa schémy zapojenia na spotrebiči.

ČISTENIE A ÚDRŽBA

• POZOR! Pred vykonávaním údržby dbajte, aby bol spotrebič vypnutý alebo odpojený od elektrického napájania; nikdy nepoužívajte zariadenie na čistenie parou – nebezpečenstvo zásahu elektrickým prúdom.
• Údržba a opravy, ktoré vyžadujú pomoc iného skúseného pracovníka, musia byť vykonané pod dozorom osoby kvalifikovanej na používanie horľavých chladív.
• Servisné práce smú byť vykonávané iba s vybavením, ktoré odporučil výrobca.

LIKVIDÁCIA OBALOVÝCH MATERIÁLOV

Obalový materiál je 100 % recyklovateľný a označený symbolom recyklácie ( ). Rôzne časti obalu likvidujte zodpovedne, v plnom súlade s platnými miestnymi predpismi o likvidácii odpadov.

LIKVIDÁCIA DOMÁCICH SPOTREBIČOV

Tento spotrebič je vyrobený z recyklovateľných a znovu použitelných materiálov. Zlikvidujte ho v súlade s miestnymi predpismi o likvidácii odpadov. Podrobnejšie informácie o zaobchádzaní, obnove a recyklácii domácich spotrebičov dostanete na miestnom úrade, v zberných surovinách alebo v obchode, kde ste spotrebič kúpili. - Tento spotrebič je označený v súlade s Európskou smernicou o likvidácii elektrických a elektronických zariadení 2012/19/ES (OEEZ). Zabezpečením, že tento výrobok bude

zlikvidovaný správnym spôsobom, pomôžete predchádzať potenciálnym negatívnym dopadom na životné prostredie a ľudské zdravie.

Symbol (☒) na spotrebiči alebo na sprievodných dokumentoch znamená, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale je potrebné odovzdat ho v zbernom dvore pre elektrické a elektronické zariadenia.

VYHLÁSENIA O ZHODE

• Úplné znenie vyhlásenia o zhode sa nachádza na nasledujúcej webovej stránke: docs.whirlpool.eu.
• Rádiové zariadenie pracuje v kmitočtovom pásme 2,4 GHz ISM, pričom maximálna hodnota prenášanej rádiofrekvenčnej energie nepresahuje 20 dBm (ekvivalentný izotropne vyžarovaný výkon, EIRP).
• Súčastou tohto výrobku je softvér s otvoreným zdrojovým kódom vyvinutý tretími stranami. Vyhlásenie o používaní licencie k tomuto otvorenému softvéru je k dispozícii na tejto webovej stránke: docs.whirlpool.eu.
• Tento spotrebič obsahuje plyny obsahujúce fluór, ktoré podporujú skleníkový efekt a na ktoré sa vzťahuje protokol podpísaný v Kyoto; chladiaci plyn je hermeticky uzavretý v systéme (R32, GWP 675). Maximálne množstvo chladiacej náplne je 2,5 kg. Detailné informácie nájdete na štítku s údajmi.

BEZPEČNOSTNÉ POKYNY PRE SERVIS SPOTREBIČA SO ŠPECIÁLNYM CHLADIVOM

• Kompletný návod s podrobnými pokynmi pre inštaláciu, servis, údržbu a opravu si môžete stiahnuť na stránke docs.whirlpool.eu.
• Na urýchlenie procesu odmrazovania alebo na čistenie nepoužívajte žiadne prostriedky okrem tých, ktoré odporúča výrobca.
• Spotrebič musí byť skladovaný na dobre vetranom priestranstve, kde veľkosť miestnosti zodpovedá ploche miestnosti určenej pre prevádzku; bez nepretržite pracujúcich zdrojov vznietenia (ako sú otvorené plamene, zapnutý plynový spotrebič alebo zapnutý elektrický ohrievač).
• ▲ Neprepichujte ani nespal'ujte. Nezabúdajte, že chladivo môže byť bez zápachu.

• Osoba, ktorá pracuje na chladiacom okruhu alebo otvára chladiaci okruh, by mala mať aktuálne platné osvedčenie vydané akreditovaným kontrolným orgánom, ktoré potvrdzuje jej kvalifikáciu na bezpečnú manipuláciu s chladivami v súlade s uznanými špecifikáciami odvetvia. Servisné práce smú byť vykonávané iba podľa odporúčaní výrobcu zariadenia. Údržba a opravy, ktoré vyžadujú pomoc iného skúseného pracovníka, musia byť vykonané pod dozorom osoby kvalifikovanej na používanie horľavých chladív. Spotrebič musí byť inštalovaný, prevádzkovaný a skladovaný v miestnosti s plochou väčšou ako 10 m2. Inštalácia potrubia sa vykoná v miestnosti s plochou väčšou ako 10 m2. Potrubie musí spĺňať národné predpisy týkajúce sa plynu. Maximálne množstvo chladiacej náplne je 2,5 kg. Mechanické konektory používané vnútri musia spĺňať normu ISO 14903. Ked’ sa mechanické konektory používajú vnútri opakovane, musia byť obnovené tesniace časti. Ked’ sa obrubové spoje používajú vnútri opakovane, obrubová časť musí byť urobená nanovo. Inštalácia potrubia sa musí udržiavať minimálna. Mechanické spoje musia byť prístupné na účely údržby.

• Preprava zariadenia, ktoré obsahuje horľavé chladivá, musí prebiehať v súlade s predpismi pre prepravu.

BEZPEČNOSTNÉ POKYNY

1. Označovanie zariadenia značkami musí spíňať požiadavky miestnych predpisov.

2. Likvidácia zariadenia, v ktorom sa používajú horľavé chladivá, musí byť v súlade s národnými predpismi.

3. Zariadenia/spotrebiče by sa mali skladovať podľa pokynov výrobcu.

4. Skladovanie zabaleného (nepredaného) zariadenia v ochrannom skladovacím obale by mal byť zostrojený tak, že mechanické poškodenie zariadenia v obale nespôsobí únik chladiacej náplne. Maximálny počet kusov zariadenia, ktoré možno skladovať spolu, sa určuje podľa miestnych predpisov.

5. Informácie o servise.

6-1 Kontroly priestoru

Pred začiatkom práce na systéme, ktorý obsahuje horľavé chladivo, je potrebné vykonať bezpečnostné kontroly, aby sa minimalizovalo riziko vznietenia. Pri opravách chladiaceho systému je pred vykonávaním prác na systéme potrebné urobit nasledujúce preventívne opatrenia.

6-2 Pracovný postup

Práce sa budú vykonávať podľa kontrolovaného postupu, aby sa minimalizovalo riziko prítomnosti horľavého plynu alebo výparov pri vykonávaní prác.

6-3 Celkový pracovný priestor

Všetci pracovníci údržby a ostatní, ktorí pracujú v okolí, musia byť informovaní o charaktere vykonávaných prác. Vyhýbajte sa práci v obmedzených priestoroch. Okolie pracovného priestoru musí byť oddelené. Dbajte, aby podmienky v priestore boli bezpečné a horľavý materiál bol pod kontrolou.

6-4 Kontrola prítomnosti chladiva

Oblast' sa musí kontrolovať vhodným detektorom chladiva pred prácou i počas nej, aby si technici boli vedomí potenciálne výbušnej atmosféry. Dbajte, aby zariadenie na detekciu únikov bolo vhodné pre použitie s horľavými chladivami, t.j., aby neiskrilo a bolo správne utesnené alebo aby bolo iskrovo bezpečné.

6-5 Prítomnosť hasiaceho zariadenia

Ak sa na chladiacom zariadení alebo súvisiacich častiach majú vykonávať práce za horúca, musí byť poruke hasiaci prístroj. V oblasti plnenia musíte mať práškový alebo penový hasiaci prístroj s CO₂.

6-6 Žiadne zdroje vznietenia

Žiadna osoba vykonávajúca práce v súvislosti s chladiacim systémom, pri których dochádza k otvoreniu potrubia, ktoré obsahuje alebo obsahovalo horľavé chladivo, nesmie používať zdroje vznietenia takým spôsobom, ktorý by viedol k riziku vzniku požiaru alebo výbuchu. Všetky možné zdroje vznietenia vrátane fajčenia cigariet by mali byť v dostatočnej vzdialenosti od miesta inštalácie, opráv, odstraňovania a likvidácie, počas ktorých by horľavé chladivo mohlo uniknút do okolitého priestoru. Pre vykonávaním prác treba okolie zariadenia skontrolovať, aby sa vylúčili riziká vzniku požiaru a vznietenia. Je potrebné umiestniť tam upozornenia „Fajčit’ zakázané!“.

6-7 Vetraná oblast

Pred vniknutím do systému alebo vykonávaním prác za horúca dbajte, aby bola oblast' otvorená ale primerane vetraná. Vetranie musí pokračovať aj počas vykonávania prác. Vetranie by malo bezpečne rozptýlit' uvolnené chladivo, najlepšie von do vzduchu.

6-8 Kontroly chladiaceho zariadenia

Vymieňané elektrické komponenty musia byť vhodné na daný účel a podľa správnych

špecifikácií. Za každých okolností treba dodržiavať pokyny výrobcu pre údržbu a servis. V prípade pochybností sa obrátte o pomoc na technické oddelenie výrobcu. Pre inštalácie s horľavým chladivom sú potrebné nasledujúce kontroly:

- Vel'kost náplne je podl'a vel'kosti miestnosti, v ktorej sú nainštalované časti obsahujúce chladivo.

- Vetracia mechanika a výstupné otvory pracujú správne a nie sú zablokované.

- Ak sa používa nepriamy chladiaci okruh, treba skontrolovať, či v druhotnom okruhu nie je chladivo;

- označenie zariadenia musí byť stále viditelné a čitatelné; nečitatelné označenia a nápisy musia byť opravené;

- chladiace potrubie alebo komponenty sú nainštalované v polohe, kde nie je pravdepodobné, že by boli vystavené látkam, ktoré by mohli spôsobit' koróziu komponentov obsahujúcich chladivo, pokiał tieto komponenty nie sú vyrobené z materiálov odolných voči korózii alebo vhodne chránené pred koróziou.

V rámci opravy a údržby elektrických komponentov sa musia vykonať úvodné bezpečnostné kontroly a dodržiavať postupy kontroly komponentov. Ak sa zistí chyba, ktorá by mohla ohrozit bezpečnosť, potom do obvodu nesmie byť pripojený prívod elektriny, kým sa chyba uspokojivo neodstráni. Ak chybu nemožno odstrániť okamžite, ale je potrebné v prevádzke pokračovať, treba použit vhodné dočasné riešenie. Musí sa to nahlásit majitelovi zariadenia, aby boli informované všetky strany. Úvodné bezpečnostné kontroly budú zahrňať:

- či sú kondenzátory vybité: treba to urobit bezpečným spôsobom, aby sa zabránilo iskreniu;

- že elektrické komponenty nie sú pod prúdom a vodiče pri naplňaní, regenerácii alebo čistení systému nie sú odhalené;

- že je trvalé uzemnenie.

7. Opravy utesnených komponentov

Počas opravy utesnených komponentov musia byť všetky prívody elektriny do zariadenia, na ktorom sa pracuje, odpojené pred odstránením uzavretého elektrického prívodu do zariadenia počas servisných prác, potom je potrebné umiestniť trvale fungujúcu formu detekcie úniku na najkritickejšie miesto, aby upozornila na potenciálne nebezpečnú situáciu. Zvláštnu pozornosť treba venovať nasledujúcim bodom, aby pri práci na tiež elektrických komponentoch Puzdro nebolo zmenené tak, že to ovplyvní úroveň ochrany. To zahrňa poškodenie káblov, nadmerný počet pripojení, svorky, ktoré nie sú podľa pôvodnej špecifikácie, poškodenie tesnení, nesprávne nasadenie priechodiek a pod. Dbajte, aby bolo zariadenie pripevnené bezpečne. Dbajte, aby tesnenia alebo tesniaci materiál neboli opotrebované, także už neslúžia svojmu účelu a nezabraňujú úniku horľavej atmosféry. Náhradné diely musia byť v súlade so špecifikáciami výrobcu.

POZNÁMKA:

Použitie silikónového tmelu môže znižovať účinnosť niektorých typov zariadení na detekciu únikov. Iskrovo bezpečné komponenty nemusia byť izolované predtým, než sa na nich pracuje.

Nevystavujte okruh indukčnej alebo kapacitnej záťaži, kým sa nepresvedčíte, že neprekročí napätie a prúd povolené pre používané zariadenie. Iskrovo bezpečné

BEZPEČNOSTNÉ POKYNY

komponenty sú jediné typy, s ktorými možno pracovať v prítomnosti horľavej atmosféry, ked’ sú pod prúdom. Skúšobný prístroj musí mať správne hodnoty. Komponenty nahrádzajte iba súčiastkami podľa špecifikácií výrobcu. Iné súčiastky by mohli spôsobit’ vznietenie chladiacej atmosféry z úniku.

9. Kabeláž

Skontrolujte, či káble nie sú opotrebované, skorodované, vystavené nadmernému tlaku, vibráciám, ostrým hranám alebo iným nepriaznivým vplyvom prostredia. Kontroly musia brať do úvahy aj účinky starnutia alebo nepretržitých vibrácií zo zdrojov, ako sú kompresory alebo ventilátory.

10. Detekcia horľavých chladív

Pri hľadaní alebo detekcii únikov sa za žiadnych okolností nesmú používať potenciálne zdroje vznietenia. Halidový detektor (alebo iný detektor s otvoreným plameňom) sa nesmie používať.

11. Metódy detekcie úniku

Pre systémy obsahujúce horľavé chladivá sa považujú za prijatel'né nasledujúce metódy detekcie úniku:

• Na detekciu horľavých chladív sa musia používať elektronické detektory úniku, ale citlivosť nemusí byť adekvátna, alebo môže byť potrebné ich rekalibrovať (detekčné zariadenie sa musí kalibrovať v oblasti bez chladiva).
• Dbajte, aby detektor nebol potenciálnym zdrojom vznietenia a bol vhodný na použité chladivo.
• Zariadenie na detekciu úniku musí byť nastavené na percento maximálnej povolenej koncentrácie (LFL) chladiva a musí byť kalibrované na použité chladivo a potvrdené príslušné percentuálne množstvo plynu (maximálne 25%).
• Kvapaliny na detekciu úniku sú vhodné na použitie s väčšinou chladív, ale treba sa vyhnút použitiu saponátov obsahujúcichchlór, pretožechlór môže reagovať s chladivom a skorodovať medené potrubie.
• V prípade podozrenia z úniku je potrebné odstránit'zahasit' všetky otvorené plamene.
• Ak sa zistí únik chladiva, pri ktorom je potrebné spájkovanie, všetko chladivo sa musí zo systému regenerovať alebo izolovať (pomocou uzatváracích ventilov) v časti systému, ktorá je vzdialená od úniku.
• V tom prípade sa pred spájkovaním aj počas neho systém prečistí dusíkom bez kyslíka (OFN).

12. Odstránenie a odvzdušnenie

- Pred vniknutím do chladiaceho okruhu za účelom opráv alebo na akékol'vek iné účely sa musia použit konvenčné postupy. Je však dôležité dodržiavať zvyčajnú prax, pretože treba brať do úvahy horľavosť.

Je potrebné dodržiavať nasledujúci postup:

• Odstráňte chladivo.
• Vyčistite okruh inertným plynom.
• Odvzdušnite.
• Znovu vyčistite inertným plynom.
• Otvorte okruh prerezaním alebo spájkovaním.

Náplň chladiva sa regeneruje v správnych regeneračných valcoch. Systém sa prepláchne OFN, aby bola jednotka bezpečná. Tento proces možno bude potrebné opakovat'

BEZPEČNOSTNÉ POKYNY

niekol'kokrát. Na túto úlohu sa nesmie používať stlačený vzduch ani kyslík. Preplachovanie sa dosiahne prerušením naplňania, až sa dosiahne pracovný tlak, potom vypustením do atmosféry a napokon vákuovaním. Tento postup sa musí opakovať, až v systéme nezostane žiadne chladivo. Po použití poslednej náplne musí byť systém vypustený na atmosférický tlak, aby sa na čnom mohlo pracovať. Ak sa má na potrubí vykonávať spájkovanie, táto operácia je absolutne nevyhnutná. Dbajte, aby výstupný otvor vákuového čerpadla nebol v blízkosti zdrojov vznietenia a v systéme s OFN bolo vákuum a aby bolo k dispozícii nepretržité vetranie.

13. Postupy plnenia

Okrem konvenčných postupov plnenia treba dodržiavať nasledovné požiadavky:

• Dbajte, aby pri použití plniaceho zariadenia nedošlo ku kontaminácii odlišnými chladivami.
• Hadice a prípojky musia byť čo najkratšie, aby sa minimalizovalo množstvo chladiva, ktoré je v nich.
• Valce musia stát' rovno.
• Dbajte, aby bol chladiaci systém pred naplňaním najprv uzemnený.
• Po skončení naplňania systém označte (ak ešte nie je označený).
• Treba si mimoriadne dávať pozor, aby nedošlo k preplneniu systému. Pred opätovný naplnením systému ho treba podrobit’ tlakovej skúške s OFN.

Doplňujúca skúška tesnosti sa vykoná pred opustením pracoviska.

14. Vyradenie z prevádzky

Pred vykonaním tohto postupu musí byť technik dôkladne oboznámený so zariadením a všetkými jeho detailami. Odporúča sa, aby všetky chladivá boli regenerované bezpečne. Pred vykonaním tejto úlohy treba odobrať vzorku oleja a chladiva pre prípad, že by bola potrebná analýza pred opätovným použitím regenerovaného chladiva. Je dôležité, aby bolo pred spustením úlohy k dispozícii elektrické napájanie.

- ste mali k dispozícii mechanické manipulačné vybavenie, ak je potrebné pre manipuláciu s chladivovými valcami;

- ste mali k dispozícii všetky osobné ochranné prostriedky a použivali ich správne;

- na proces regenerácie dohliadala kompetentná osoba;

- regeneračné vybavenie a valce zodpovedali príslušným normám.

e. Ak vákuum nie je možné, urobte zberné potrubie, aby bolo možné odstrániť chladivo z rôznych častí systému.
f. Dbajte, aby boli valce na váhe pred regeneráciou.
g. Spustite regeneračný stroj a obsluhujte ho podl'a pokynov výrobcu.
h. Valce neprepíňajte. (Tekutá náplň nie je viac ako 80 % objemu).
i. Neprekračujte maximálny pracovný tlak valca, ani len dočasne.
j. Ked'sú valce naplnené správne a proces je ukončený, dbajte, aby valce a zariadenie boli bezodkladne z miesta odstránené a všetky uzatváracie ventily na zariadenie zavreté.

k. Regenerované chladivo sa nesmie napíňať do iného chladiaceho systému, pokial' nie je vyčistené a skontrolované.

15. Označovanie

Zariadenie musí byť označené s uvedením, že bolo vyradené z prevádzky a chladivo z neho bolo vypustené. Na označení musí byť uvedený dátum a podpis. Dbajte, aby nálepky na zariadení uvádzali, že zariadenie obsahuje horľavé chladivo.

16. Regenerácia

Pri odstraňovaní chladiva zo systému, či už pri servisných prácach alebo vyradení z prevádzky, sa odporúčajú bezpečné postupy pre odstránenie všetkých chladív. Pri prekladaní chladiva do valcov sa uistite, aby boli použité správne valce na regeneráciu chladiva. Dbajte, aby ste mali k dispozícii správny počet valcov, do których sa vmestí náplň z celého systému. Všetky valce, ktoré sa použijú, sú určené pre regenerované chladivo a označené pre toto chladivo (t. j. špeciálne valce pre regeneráciu chladiva). Valce musia byť vybavené pretlakovým ventilom a súvisiacimi uzatváracími ventilmi v dobrom prevádzkovom stave. Pred regeneráciou sú prázdne regeneračné valce vákuované a podľa možnosti vychladené. Regeneračné zariadenie musí byť v dobrom prevádzkovom stave v súlade s pokynmi k tomuto zariadeniu a vhodné na regeneráciu horľavých chladív. Okrem toho musia byť k dispozícii kalibrované váhy v dobrom prevádzkovom stave. Hadice musia byť vybavené tesniacimi odpájateľnými spojkami a v dobrom stave. Pred použitím regeneračného stroja skontrolujte, či je v uspokojivom prevádzkovom stave, bol správne udržiavaný a súvisiace elektrické komponenty sú utesnené, aby sa predišlo vznieteniu v prípade uvolnenia chladiva. V prípade pochybností sa poradťe s výrobcom. Regenerované chladivo sa vrátiť dodávatelovi chladiva v správnom regeneračnom valci a vybavené označením Prevoz odpadu. Nemiešajte chladivá v regeneračných jednotkách, hlavne nie vo valcoch. Ak sa majú odstránit’ kompresory alebo kompresorové oleje, dbajte, aby boli odvzdušnené na prijateľnú úroveň, aby v mazive nezostalo horľavé chladivo. Proces odvzdušnenia sa vykoná pred vrátením kompresora dodávatelom. Na zrýchlenie tohto procesu sa použije iba elektrické ohrievanie telesa kompresora. Po vypustení oleja zo systému pracujte bezpečne. Pri st’ahovaní alebo premiestňovaní klimatizácie sa poradťe so skúsenými servisnými technikmi, ako jednotku odpojit’ a znova nainštalovať. Pod internú ani externú jednotku neumiestňujte nijaké iné elektrické zariadenia ani vybavenie domácnosti. Kvapkajúci kondenzát by ich mohol zamočit’, a spôsobit’ tak škodu na vašom majetku alebo poruchu. Dbajte, aby vetracie otvory neboli zablokované. Spotrebič musí byť skladovaný na dobre vetranom priestranstve, kde veľkosť miestnosti zodpovedá ploche miestnosti určenej pre prevádzku. Spotrebič musí byť skladovaný v miestnosti, kde sa nepretržite nepracuje s otvoreným plameňom (napríklad pustený plynový spotrebič) a zdrojmi vznietenia (napríklad pustený elektrický ohrievač). Opakovane použitelné mechanické spojky a obrubové spoje nie sú dovolené.

Vnútorná jednotka

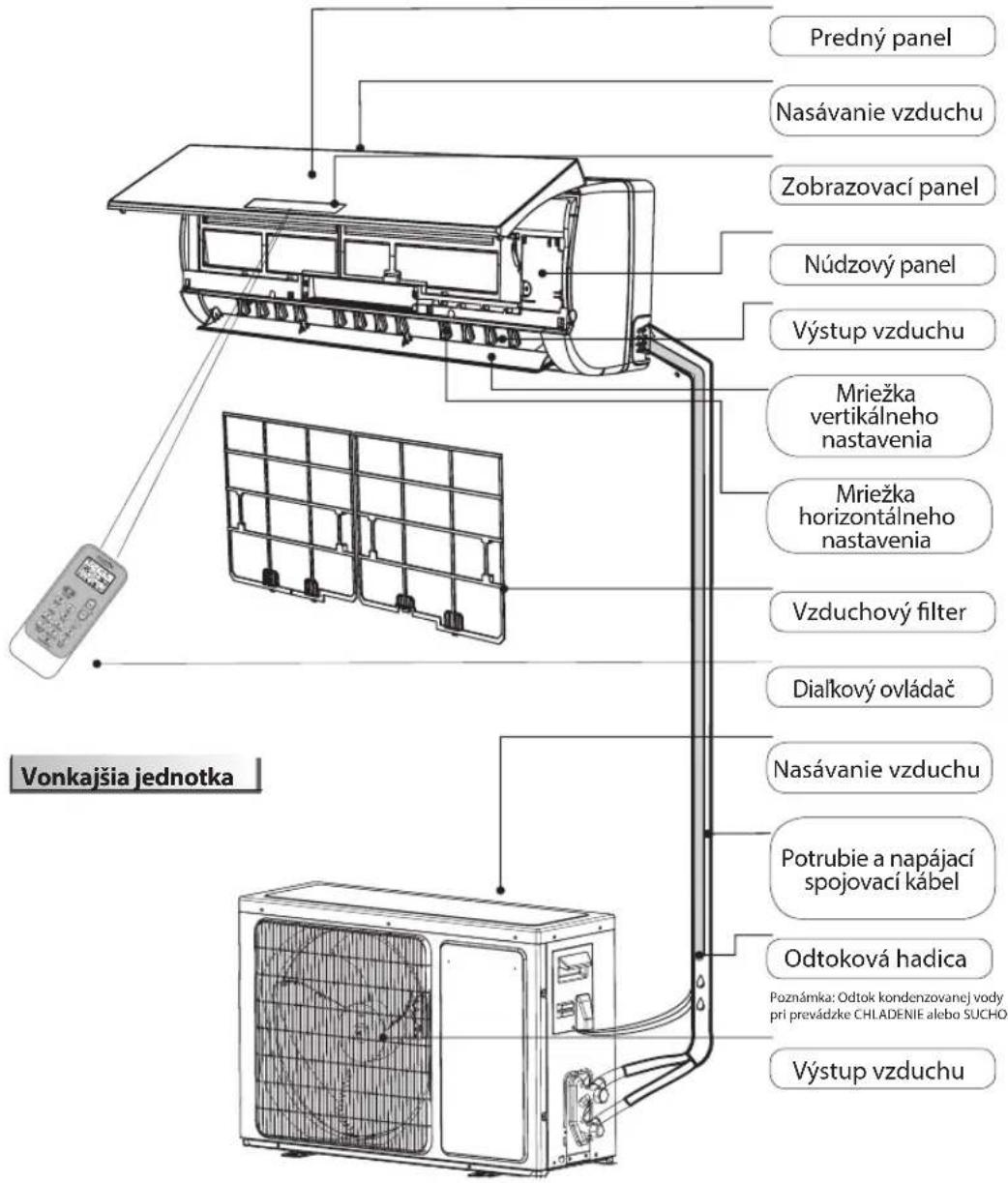

Predný panel Nasávanie vzduchu Zobrazovací panel Núdzový panel Výstup vzduchu Mriežka vertikálneho nastavenia Mriežka horizontálneho nastavenia Vzduchový filter Dialkový ovládač Nasávanie vzduchu Potrubie a napájací spojovací kábel Odtoková hadica Poznámka: Odtok kondenzovanej vody pri prevádzke CHLADENIE alebo SUCHO. Výstup vzduchu Vonkajšia jednotka

Obrázky v tomto návode vychádzajú z vonkajšieho vzhľadu štandardného modelu. Preto sa tvar klimatizácie, ktorú ste si vybrall, môže od nich lišit.

Vysvetlenie symbolov na vnútornej a vonkajšej jednotke.

	VAROVANIE	Tento symbol označuje, že spotrebič používa horľavé chladivo a v prípade jeho úniku a vystaveniu externému zdroju vznietenia hrozí nebezpečenstvo požiaru.
	UPOZORNENIE	Tento symbol označuje, že je potrebné pozorne si prečítať návod na obsluhu.
	UPOZORNENIE	Tento symbol označuje, že servisní pracovníci musia zaobchádzať so zariadením podľa návodu na inštaláciu.
	UPOZORNENIE	Tento symbol ukazuje, že sú k dispozícii informácie, ako je návod na obsluhu alebo návod na inštaláciu.

Používatel'ské rozhranie

Písmená „FC“ pripomínajú, že je potrebné vyčistiť filter.

Indikátor Wi-Fi (2)

Bliká rýchlo (3 Hz), ked' sa pripája na router alebo stratil pripojenie na router. Bliká pomaly (1,5 Hz), ked' je prípojený na router, ale nie je prípojený na cloud. Svieti trvalo, ked' je plne pripojený na Wi-Fi. Zhasne, ked' je prístup na Wi-Fi dezaktivovaný alebo je Wi-Fi vypnuté.

Indikátor funkcie 6th Sense (3)

Rozsvieti sa, ked'je zapnutá funkcia 6th Sense. Zhasne po skončení funkcie 6th Sense.

Indikátor sledovania filtra (4)

Bliká, keď je potrebné filter vyčistiť. Indikátor sledovania filtra bliká po 720 hodinách používania ako pripomienka, že filter treba vyčistiť. Po vyčistení filtra stlačte tlačidlo vynulovania filtra, ktoré sa nachádza na vnútornej jednotke za predným panelom, aby ste prerušili blikanie indikátora sledovania filtra.

Pre klimatizácie bez Wi-Fi ovládania odporúčame Wpro SmartClim: inteligentné zariadenie na ovládanie nastavení vášho spotrebiča cez Wi-Fi z vášho smartfónu. Toto príslušenstvo nie je zahrnuté v balení výrobku. Ak potrebujete viac podrobností alebo si ho chcete kúpiť, obrátte sa na náš popredajný servis.

1. Zastrčte špendlík a jemne potlačte na kryt bátérie a potlačte ho v smere šípky, ako je na obrázku, aby ste ho mohli vybrať.
2. Vložte do priehradky 2 batérie AAA (1,5 V). Dbajte na správne umiestnenie pólov „+“ and „-”.
3. Zatvorte kryt batérií na dialkovom ovládači.

• Zmena nastavenia dialkového ovládača
- Zakaždým, ked'sa v dial'kovom ovládači vymenia batérie, prestavte dial'kový ovládač na režim tepelného čerpadla. Dial'kový ovládač klimatizácie s tepelnym čerpadlom možno použit na modely klimatizácie, ktoré majú iba režim chladenia.
- Zakaždým, ked'sa v dial'kovom ovládači vymenia batérie, prestavte dial'kový ovládač na režim tepelného čerpadla. Dial'kový ovládač klimatizácie s tepelnym čerpadlom možno použit na modely klimatizácie, ktoré majú iba režim chladenia.

• Ak chcete ovládať spotrebič dialkovým ovládačom, zamierte dialkovým ovládačom na prijímacie zariadenie na vnútornej jednotke, aby ste zabezpečili citlivost príjmu.
• Pri odosielaní správy z dialkového ovládača na 1 sekundu blikne symbol 📋. Pri prijatí správy spotrebič pípne.

Receptor signálu

Poznámka: Riadte sa pokynmi zodpovedajúcimi dialkovému ovládaču, ktorý dostanete na obsluhu klimatizácie. Opis funkcií tlačidiel (P1-03)

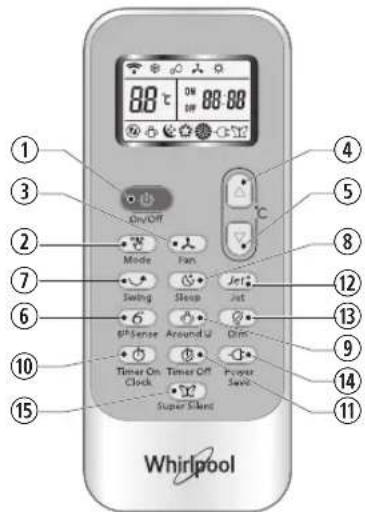

1. TLAČIDLO ON/OFF

Používa sa postupne na výber rýchlosti ventilátora, od automatickej cez vysokú, strednú až nízku.

Nastavuje alebo zruší funkciu 6th sense.

7. TLACÍDLO SWING

Zastavuje alebo spúšta preklápanie horizontálnej nastavovacej mriežky a nastavuje želaný smer prúdenia vzduchu smerom hore alebo dolu.

10-11. TLACIDLO HUMIDITY

Používa sa na nastavenie želanej úrovne vlhkosti, sú dostupné iba v režime 6th SENSE.

16. TLAČIDLO SUPER SILENT

Používa sa na zastavenie alebo spustenie supertichej prevádzky, aby sa dosiahla nízka hlučnosť prostredia.

1 4 5 3 10 6 7 16 88℃ On 88 h Air Air Air Air Fan Mode Jet Timer Sleep Swing Dim Around U Super Silent Whirlpool 2 11 15 8 12 9 13 14

2. TLAČIDLO MODE

Používa sa na volbu prevádzkového režimu. v poradí chladenie, kúrenie alebo ventilátor.

8. TLAČIDLO SLEEP

Používa sa na volbu spánkového režimu v poradí spánok 1, spánok 2, spánok 3, spánok 4 a vypnutie spánku.

9. TLACIDLO'FUNKCÍE AROUND U

Používa sa na nastavenie alebo zrušenie funkcie Around U (Okolo vás).

12. TLAČIDLO JET

Používa sa na spustenie alebo zastavenie rýchleho chladenia alebo kúrenia.

13. TLACIDLO DIM

Použiva sa na zapnutie alebo vypnutie osvetlenia displeja na vnútornej jednotke.

14. TLAČIDLO WI-FI

Používa sa na zapnutie alebo vypnutie Wi-Fi.

15. TLAČIDLO TIMER

Používa sa na nastavenie času zapnutia alebo vypnutia spotrebiča.

Indikátor chladenia Automatická rýchlost ventilátora Indikátor spánku 1

Indikátor samostatného ventilátora 📋 Nízka rýchlost ventilátora Indikátor spánku 4

Indikátor kúrenia Indikátor supertichého chodu Zobrazenie nastavenej teploty

Indikátor funkcie Around U Indikátor funkcie 6 ^th SENSE ^89h Zobrazenie nastavenia časovača

≡§ Indikátor funkcie Jet Indikátor šetremia energie Vysielanie signalu

Stlačte tlačidlo, podsvietenie sa rozsvieti a tlačidlá funkcií sa aktivujú a môžu sa používať. Opátovným stlačením dialkový ovládač uzamknete. Ak 10 sekúnd s dialkovým ovládačom nepracujete, automaticky sa uzamkne.

Dialkový ovládač

Opis funkcií tlačidiel (J1-3A)

1. TLAČIDLO ON/OFF

Používa sa na volbu prevádzkového režimu v poradí chladenie, sucho, jba ventilátor alebo kúrenie.

3. TLÁCIDLO FAN

Používa sa postupne na výber rýchlosti ventilátora, od automatickej cez vysokú, strednú až nízku.

Používa sa na volbu teploty v miestnosti. Používa sa na nastavenie času v režime časovača a hodín zobrazujúcich skutočný čas.

6. TLAČÍDLO 6 ^th SENSE

Nastavuje alebo zruší funkciu 6 ^th sense.

7. TLACÍDLO SWING

Zastavuje alebo spúšťa preklápanie horizontálnej nastavovacej mriežky a nastavuje želaný smer prúdenia vzduchu smerom hore alebo dolu.

8. TLAČIDLO SLEEP

Nastaví alebo zruší prevádzku v režime spánku v poradí 9. TLAČIDLO FUNKCIE AROUND U

Používa sa na nastavenie alebo zrušenie funkcie Around U (Okolq vás).

10. TLAČIDLO TIMER ON/CLOCK

Používa sa na nastavenie aktuálneho času. Používa sa na nastavenie alebo zrušenie činnosti časovača.

11. TLAČIDLO TIMER OFF

Používa sa na nastavenie alebo zrušenie úkonu vypnutia časovača.

12. TLAČIDLO JET

Používa sa na spustenie alebo zastavenie režimu rýchleho chladenia alebo kúrenia.

Použiva sa na zapnutie alebo vypnutie osvetlenia displeja na vnútornej jednotke.

14. TLACIDLO POWER SAVE

Použiva sa na spustenie alebo zastavenie funkcie šetrenia energie.

15. TŁAČIDLO SUPER SILENT

Použiva sa na spustenie alebo zastavenie supertichej prevádzky, aby sa dosiahla nízka hlučnost prostredia.

Indikátor chladenia Indikátor spánku 1 Automatická rýchlost ventilátora Indikátor funkcie Jet

Indikátor sucha Indikátor spárku 2 Vysoká rýchlost ventilátora Vysielanie signálu

Indikátor samostatného ventilátora Indikátor spánku 3 Stredná nýchlost ventilátora

Indikátor kúrenia Indikátor spátku 4 Nízka rýchlost ventilátora Zobrazenie aktuálneho času

Indikátor funkcie 6 ^th SENSE Indikátor funkcie Around U Indikátor supertichého chodu

Zobrazenie nastavenia časovača

Indikátor šetrenia energie

OCHRANA

Prevádzkové podmienky

Ochranné zariadenie môže spustit a zastavit spotrebič v prípadoch uvedených nižšie.

Kúrenie Vonkajšia	teplota vzduchu je nad 24 °C
	Vonkajšia teplota vzduchu je pod -7 °C
	Teplota v miestnosti je nad 27 °C
Chladenie Vonkajšia teplota vzduchu je nad 43 °C
Odvlhčenie	Teplota v miestnosti je pod 18 °C

Ak klimatizácia pracuje v režime CHLADENIE alebo SUCHO a dlhší čas sú otvorené dvere alebo okno, keď je relatívna vlhkost vyššia ako 80 %, z výstupného otvoru môže odkvapkávať kondenzát.

Funkcie ochranného zariadenia

Po zastavení prevádzky alebo zmene režimu počas prevádzky počkajte aspoň 3 minúty, až potom jednotku rešartujte. Ak po pripojení napájania spotrebič hneď zapnete, môže dôjst k oneskoreniu o 20 sekúnd, kým začne pracovať. Ak sa prevádzka zastavila, stlačením tlačidla ON/OFF spotrebič rešartujte. Ak bol časovać zrušený, znova by ste ho mali nastavit.

Funkcie režimu CHLADENIE

Ochrana proti zamrznutiu

Ked'teplota vnútorného výmenníka tepla klesne na 0° alebo nižšie, kompresor prestane pracovať, aby spotrebič chránil.

Funkcie režimu KURÉNIE

Predhriatie

je potrebné vnútornú jednotku 2 – 5 minút predhrievat. Počas predhrievania vnútorný ventilátor nebude pracovat. Odmrazovanje

V režime KÜRENIE sa spotrebič automaticky odmrazuje, aby sa zvýšila účinnost. Tento proces zvyčajne trvá 6 – 10 minút. Počas odmrazovania ventilátor prestane pracovať a indikátor prevádzky bliká.

Čistenie predného panelu vnútornej jednotky

1. Odpojte od zdroja napájania

Najprv spotrebič vypnite a potom ho odpojte od zdroja napájania.

2. Odstráňte predný panel

Otvorte predný panel, ako ukazujú šípky (obr. A).

Silou potiahnite západky na boku predného panelu a vyberte predný panel (obr. B).

3. Vyčistite predný panel

Utrite ho mäkkou a suchou handričkou. Ak je spotrebič velmi špinavý, použite na čistenie vlažnú vodu (menej ako 40 °C). Po čistení ho nechajte vyschnúť.

4. Nasadenie a zatvorenie predného panelu

• Na čistenie spotrebiča nepoužívajte látky, ako sú benzín alebo čistiaci prášok.
• Na vnútornú jednotku nestriekajte vodu. Nebezpečenstvo zásahu elektrickým prúdom!

Čistenie vzduchového filtra

Vzduchový filter je potrebné vyčistiť asi po 200 hodinách. Ak klimatizácia pracuje v mimoriadne prašnom prostredí, čistite vzduchový filter každé dva týždne.

1. Odpojte od zdroja napájania

Najprv spotrebič vypnite a potom ho odpojte od zdroja napájania.

2. Vyberte vzduchový filter (obr. C).

1. Otvorte predný panel. 2. Jemne stlačte rukováť filtra. 3. Vysuňte filter.

Ak je filter velmi špinavý, vyčistite ho roztokom vlažnej vody a neutrálneho čistiaceho prostriedku.

• Aby ste sa nezranili, po vybratí filtra sa nedotýkajte prstami lamiel vnútornej jednotky.
• Nepokúšajte sa vyčistiť vnútro klimatizácie sami.
• Nečistite filter v práčke.

Obr. A

Obr. B

V núdzovej situácii alebo ked chýba dialkový ovládač, môžete jednotku ovládať stlačením vypínača on/off na vnútornej jednotke.

Poznámka: Netlačte toto tlačidlo dlho, pretože to spôsobí poruchu.

Vypínač on/off

Vypínač on/off

Funkcia autoreštartu

Ak chcete nastaviť autoreštart, zapnite napájanie, stlačte tlačidlo ON/OFF na vnútornej jednotke a podržte ho 5 sekúnd. Ked'sa ozve bzučiak, autoreštart je nastavený.

Ak je autoreštart nastavený, stlačte tlačidlo ON/OFF na vnútornej jednotke a podržte ho 5 sekúnd. Ked' sa ozve bzučiak, autoreštart je zrušený a klimatizácia je v pohotovostnom režime.

Likvidácia batérií

Na ochranu prírodných zdrojov a podporu recyklácie materiálov nedávajte, prosím, batérie medzi ostatný odpad, ale recyklujte ich odovzdaním do zberných nádob alebo na miestach na to vyhradených.

Pokyny na inštaláciu

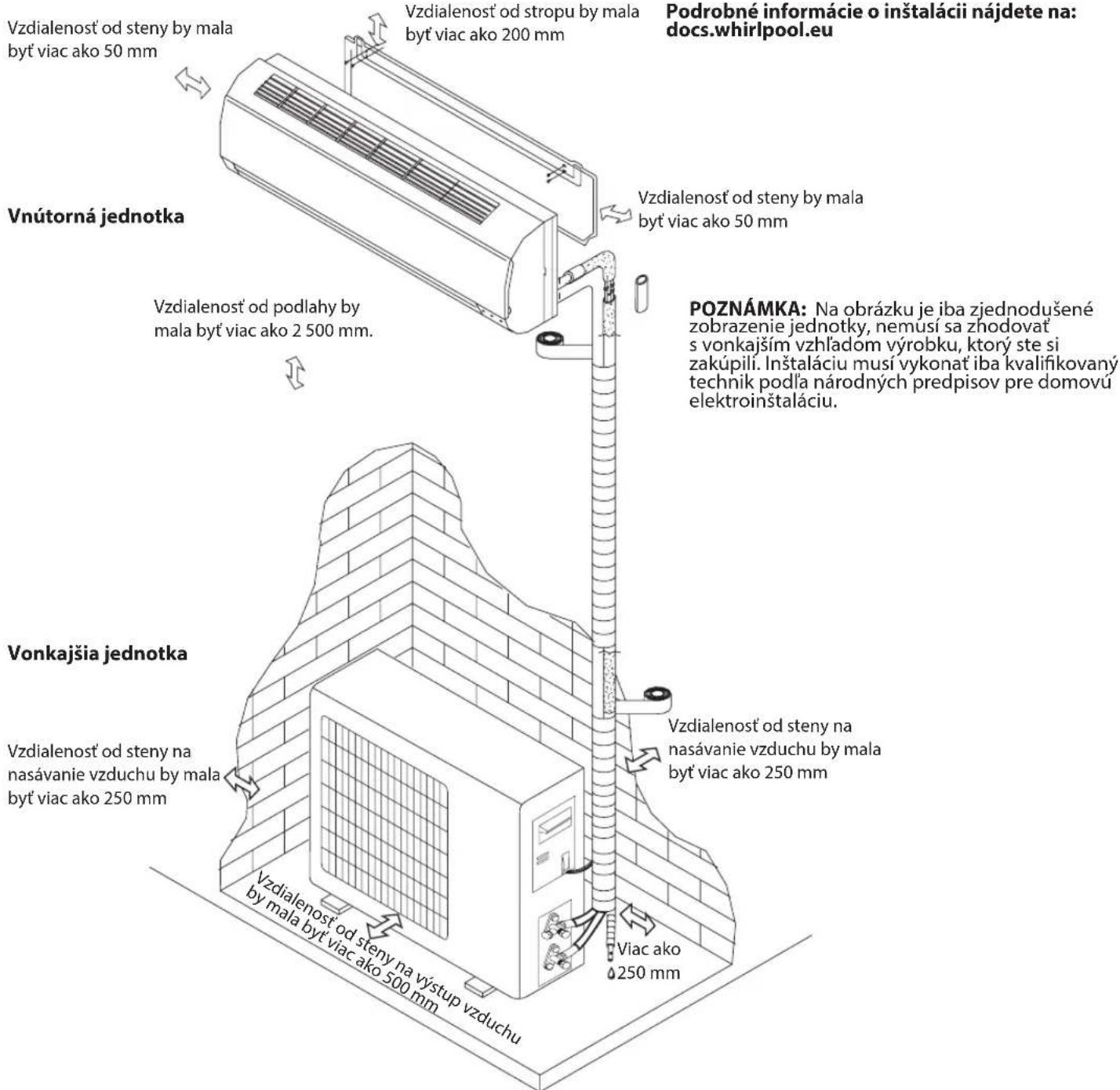

Schéma inštalácie

Podrobné informácie o inštalácii nájdete na: docs.whirlpool.eu Vzdialenost od steny by mala byť viac ako 50 mm Vzdialenost od stropu by mala byť viac ako 200 mm Vzdialenost od steny by mala byť viac ako 50 mm Vnútorná jednotka Vzdialenost od podlahy by mala byť viac ako 2 500 mm. POZNÁMKA: Na obrázku je iba zjednodušené zobraženie jednotky, nemusí sa zhodovať s vonkajším vzhľadóm výrobku, ktorý ste si zakúpili. Inštaláciu musí vykonať iba kvalifikovaný technik podľa národných predpisov pre domovú elektroinštaláciu. Vonkajšia jednotka Vzdialenost od steny na nasávanie vzduchu by mala byť viac ako 250 mm Vzdialenost od steny na výstup vzduchu by mala byť viac ako 500 mm Vzdialenost od steny na výstup vzduchu Vzdialenost od steny na výstup vzduchu Viac ako 250 mm

Pri inštalácii prepojovacieho kábla dbajte, aby farba vodiča a číslo svorky vonkajšej jednotky boli rovnaké ako pri vnútornej jednotke.

Špecifikácie kábla

Kapacita (Btu/h) Sietový kábel Sietový prepojovací kábel
	Typ Normálny prierez Typ Normálny prierez
7K, 9K, 12K H07RN-F 1,0 mm	^2X3 H07RN-F 1,0 mm		^2X5
18K H07RN-F 1,5 mm	^2X3 H07RN-F 1,5 mm		^2X5
24 K H07RN-F 2,5 mm	^2X3 H07RN-F 2,5 mm		^2X5

Riešenie problémov

Problémy v prevádzke sú často spôsobené drobnými príčinami, preto prv než sa obrátite na servis, ich skúste vyriešit pomocou nasledujúcej tabulky. Môže vám to ušetrit čas a zbytočné výdavky.

Problém Analýza
Nepracuje	Nie je vypálená poistka alebo ochranné zariadenie?Počkajte 3 minúty a spustite znova, ochranné zariadenie môže brániť jednotke v činnosti.Nie sú batérie v díaľkovom ovládači slabé?Je zástrčka riadne zastrčená?
Nevychádza chladiaci alebo ohrievací vzduch	Nie je špinavý filter?Nie sú zablokované nasávacie alebo výstupné vzduchové otvory?Je správne nastavená teplota?Nie sú okná alebo dvere otvorené?
Neúčinné ovládanie	Nedošlo k silnej interferencii (z výboja nadmernej statickej elektriny, nenormálneho napájacieho napätia)? Všimnite si, že činnosť nebude normálna, v takom prípade vytiahnite sietový kábel zo zásuvky a znova ho zastrčte po 2 – 3 sekundách.
Nepracuje okamžite	Ak sa zmení režim počas prevádzky, vyskytne sa 3-minútové oneskorenie.
Čudný zápach	Tento zápach môže vychádzať z iného zdroja, ako je nábytok, cigareta a pod., ktorý jednotka vtiahla a vypúšťa so vzduchom.
Zvuk tečúcej vody	Normálny jav spôsobený prietokom chladiva v klimatizácii.Zvuk odmrazovania v režime kúrenia.
Pukotanie • Zvuk môže vznikať rozťahovaním alebo stahovaním predného panelu v dôsledku teplotných zmien.
Z výstupného otvoru vychádza hmlovina	Hmla je v miestnosti s nízkou teplotou? Normálny jav v dôsledku vypúšťania studeného vzduchu z vnútornej jednotky počas prevádzkového režimu CHLADENIE alebo SUCHO.
Indikátor činnosti bliká, ale vnútorný ventilátor sa zastaví.	Jednotka prechádza z režimu kúrenia na odmrazovanie. Indikátor zhasne a vráti sa do režimu kúrenia.

Poznámka: Ak problémy pretrvávajú, vypnite spotrebič, odpojte ho od zdroja napájania a obrátte sa na najbližšie autorizované servisné stredisko Whirlpool. Nepokúšajte sa presúvať, opravovať, rozmontovať alebo upraviť spotrebič sami.

POPREDAJNÝ SERVIS

1. Pokúste sa vyriešit problém sami na základe opisov v časti „Riešenie problémov“.
2. Spotrebič vypnite a znovu zapnite, aby ste skontrovali, či chyba pretrváva.

Ak chyba pretrváva aj po vykonaní vyššie uvedených kontrol, obrátte sa na stredisko starostlivosti o zákazníkov.

Prosím, uvedte:

• krátky opis poruchy;
• presný model klimatizácie;
• servisné číslo (je to číslo, ktoré nájdete pod slovom Service na servisnej nálepke naboku alebo na spodnej časti vnútornej jednotky).

- Servisné číslo nájdete aj v záručnej knižke;

• vašu úplnú adresu,

Ak je potrebná oprava, obráťte sa na stredisko starostlivosti o zákazníkov. (Zaručí sa tým použitie originálnych náhradných dielov a správna oprava.) Budete musieť predložiť originálnu faktúru. Nedodržanie týchto pokynov môže ohroziť bezpečnosť a kvalitu produktu.

SERVICE

0000 000 00000

Poznámka: Ak chcete maťk svojmu spotrebiču úplný návod, môžete si ho stiahnut'z webovej stránky prostredníctvom odkazu: docs.whirlpool.eu pomocou QR kódu.

BIZTONSÁGI UTASÍTÁSOK

OLVASSA EL ÉS TARTSA BE
