BRUGSANVISNING SPIW312L WHIRLPOOL

Apparatet må ikke installeres på vaskerommet. ELEKTRISKE ADVARSLER

i. Det maksimal arbeidstrykket ved beholderen må ikke overskrides, ikke en gang

• Ikke vask lteret i vaskemaskinen.

• Servicenummeret nner du også i garantiheftet

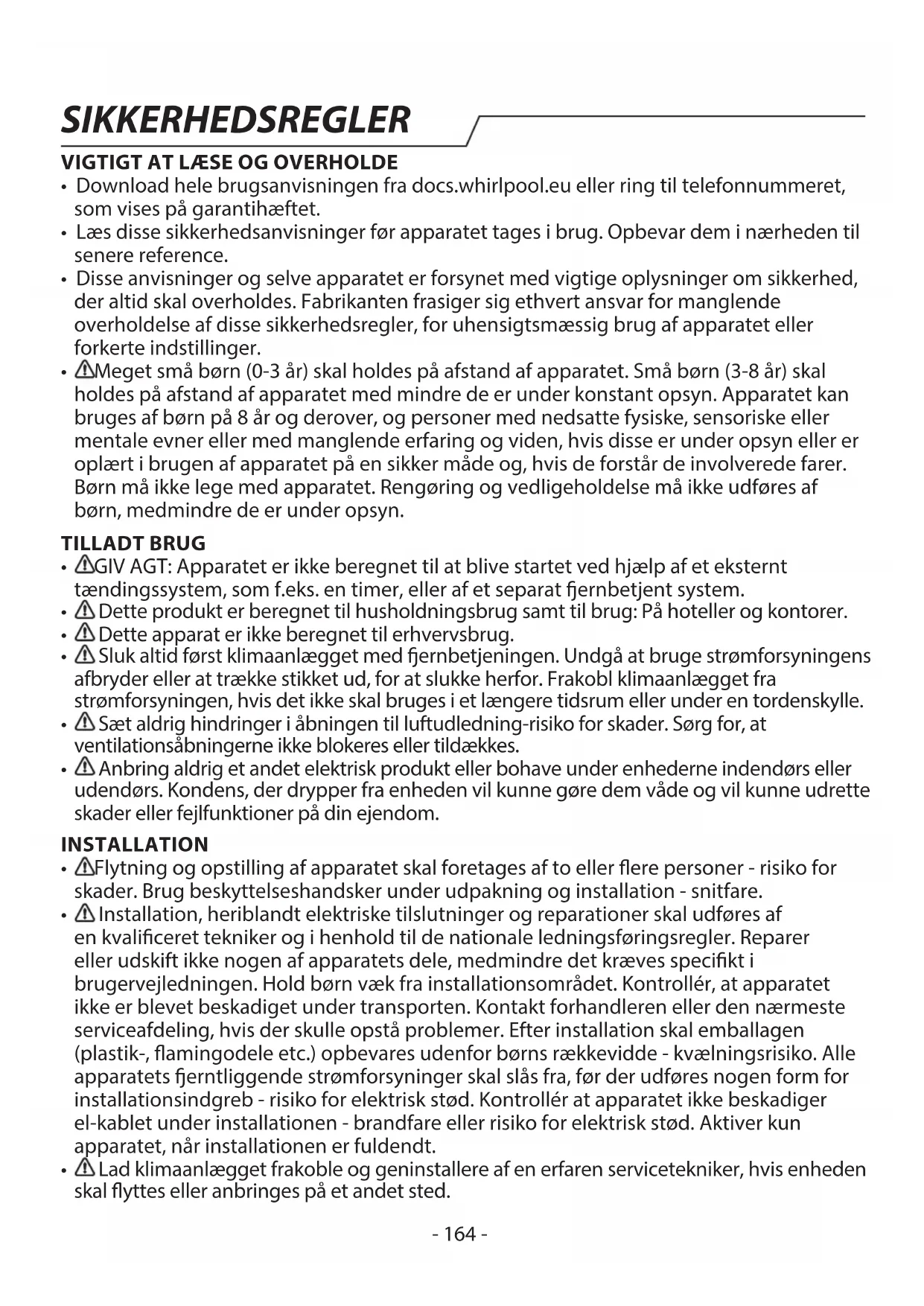

• Læs disse sikkerhedsanvisninger før apparatet tages i brug. Opbevar dem i nærheden til senere reference.

• Disse anvisninger og selve apparatet er forsynet med vigtige oplysninger om sikkerhed, der altid skal overholdes. Fabrikanten frasiger sig ethvert ansvar for manglende overholdelse af disse sikkerhedsregler, for uhensigtsmæssig brug af apparatet eller forkerte indstillinger.

Meget små børn (0-3 år) skal holdes på afstand af apparatet. Små børn (3-8 år) skal holdes på afstand af apparatet med mindre de er under konstant opsyn. Apparatet kan bruges af børn på 8 år og derover, og personer med nedsatte fysiske, sensoriske eller mentale evner eller med manglende erfaring og viden, hvis disse er under opsyn eller er oplært i brugen af apparatet på en sikker måde og, hvis de forstår de involverede farer. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn, medmindre de er under opsyn. TILLADT BRUG

GIV AGT: Apparatet er ikke beregnet til at blive startet ved hjælp af et eksternt tændingssystem, som f.eks. en timer, eller af et separat ernbetjent system.

Dette produkt er beregnet til husholdningsbrug samt til brug: På hoteller og kontorer.

Dette apparat er ikke beregnet til erhvervsbrug.

Sluk altid først klimaanlægget med ernbetjeningen. Undgå at bruge strømforsyningens afbryder eller at trække stikket ud, for at slukke herfor. Frakobl klimaanlægget fra strømforsyningen, hvis det ikke skal bruges i et længere tidsrum eller under en tordenskylle.

Sæt aldrig hindringer i åbningen til luftudledning-risiko for skader. Sørg for, at ventilationsåbningerne ikke blokeres eller tildækkes.

Anbring aldrig et andet elektrisk produkt eller bohave under enhederne indendørs eller udendørs. Kondens, der drypper fra enheden vil kunne gøre dem våde og vil kunne udrette skader eller fejlfunktioner på din ejendom. INSTALLATION

Installation, heriblandt elektriske tilslutninger og reparationer skal udføres af en kvaliceret tekniker og i henhold til de nationale ledningsføringsregler. Reparer eller udskift ikke nogen af apparatets dele, medmindre det kræves specikt i brugervejledningen. Hold børn væk fra installationsområdet. Kontrollér, at apparatet ikke er blevet beskadiget under transporten. Kontakt forhandleren eller den nærmeste serviceafdeling, hvis der skulle opstå problemer. Efter installation skal emballagen (plastik-, amingodele etc.) opbevares udenfor børns rækkevidde - kvælningsrisiko. Alle apparatets erntliggende strømforsyninger skal slås fra, før der udføres nogen form for installationsindgreb - risiko for elektrisk stød. Kontrollér at apparatet ikke beskadiger el-kablet under installationen - brandfare eller risiko for elektrisk stød. Aktiver kun apparatet, når installationen er fuldendt.

Lad klimaanlægget frakoble og geninstallere af en erfaren servicetekniker, hvis enheden skal yttes eller anbringes på et andet sted. SIKKERHEDSREGLER- 165 -

Apparatet må ikke installeres i vaskerummet. ELEKTRISKE ADVARSLER

Strømforsyningen skal stemme overens med den nominelle spænding med et særligt kredsløb til apparatet. Strømkablets diameter skal opfylde kravene.

Der skal installeres en multi-polet afbryder på det faste ledningsnet og i overensstemmelse med ledningsføringsreglerne, og apparatet skal jordforbindes i overensstemmelse med de nationale sikkerhedsstandarder for elektrisk materiel.

Der skal forbindes en omnipolær afbryder med en kontaktafstand på mindst 3 mm i alle poler i det faste ledningsnet.

Der må ikke anvendes forlængerledninger eller multistikdåser. Efter endt installation må der ikke være direkte adgang til de elektriske dele. Rør aldrig ved apparatet, hvis du er våd eller har bare fødder. Anvend ikke dette apparat, hvis strømkablet eller stikket er beskadiget, hvis apparatet ikke fungerer korrekt, eller hvis det er beskadiget, eller har været tabt på gulvet.

Eventuel udskiftning af el-kablet skal foretages af en autoriseret tekniker eller af en tilsvarende kvaliceret person, for at undgå fare for personskade - risiko for elektrisk stød.

Der skal indbygges en fejlstrømsafbryder (RCD - residual current device) med en nominel resterende driftsstrøm, som ikke overstiger 30 mA i det faste ledningsnet, i overensstemmelse med den nationale lovgivning.

Kølekredsløbets temperatur vil blive høj, så hold venligst sammenkoblingskablerne på afstand af kobberrøret.

Sørg for en sikker jordforbindelse til bygningens specielle jordingssystem, installeret af fagfolk. Apparatet skal udstyres med en fejlstrømsafbryder og en ekstra eektafbryder med tilstrækkelig kapacitet. Eektafbryderen skal desuden have en magnetisk og en termisk udløserfunktion, for at sikre beskyttelse i tilfælde af kortslutning og overbelastning. Model 9K & 12K 18K 24K Kredsløbsafbryderens påkrævede kapacitet 16A 20A 25A

• Indhent venligst oplysninger i el-diagrammet på apparatet om tilslutning af strømkablet og kabelforbindelsen mellem enhederne indendørs og udendørs.

Vedligeholdelse og reparation, der kræver assistance fra andre faglærte personer, skal afvikles under opsyn af den person, som er kompetent i brug af antændelige kølemidler.

Service må udelukkende udføres med det af fabrikanten anbefalede udstyr.

BORTSKAFFELSE AF EMBALLAGEN

Emballagen kan genbruges 100% og er mærket med genbrugssymbolet ( ). Emballagen bør derfor ikke efterlades i miljøet, men skal bortskaes i overensstemmelse med lokale regler.

BORTSKAFFELSE AF HUSHOLDNINGSAPPARATER

Apparatet er fremstillet af materialer, der kan genbruges. Det skal skrottes i henhold til gældende lokale miljøregler for bortskaelse af aald. Kontakt de lokale myndigheder, renovationsselskabet eller den forretning, hvor apparatet er købt, for at indhente yderligere oplysninger om behandling, genvinding og genbrug af elektriske husholdningsapparater. Dette apparat er mærket i overensstemmelse med EU-direktiv 2012/19/EU, Aald af elektrisk og elektronisk udstyr (WEEE). Ved at sikre, at dette SIKKERHEDSREGLER- 166 - produkt bliver skrottet korrekt, hjælper man med til at forhindre negative konsekvenser for miljøet og folkesundheden. Symbolet ( ) på produktet eller den ledsagende dokumentation angiver, at dette produkt ikke må bortskaes som husholdningsaald, men at det skal aeveres på nærmeste opsamlingscenter for genbrug af elektrisk og elektronisk udstyr. OVERENSSTEMMELSESERKLÆRING

• Overensstemmelseserklæringens fulde ordlyd ndes på det følgende website: docs . whirlpool . eu.

• Radioudstyret fungerer på 2.4 GHz ISM frekvensbåndet, den maksimale radiofrekvenseekt, der udsendes, overstiger ikke 20 dBm (e.i.r.p.).

• Dette produkt inkluderer visse frie software udviklet af tredjeparter. De frie softwares licensbetingelser ndes på det følgende website: docs.whirlpool.eu.

• Dette produkt indeholder uorholdige drivhusgasser, der er omfattet af Kyoto- protokollen; kølemidlet er indeholdt i et hermetisk forseglet system (R32, GWP 675). Den maksimale mængde påfyldt kølemiddel er 2,5 kg. Indhent venligst de detaljerede oplysninger i typeskiltet. SIKKERHEDSFORSKRIFTER FOR SERVICE AF APPARATER MED SPECIFICERET KØLEMIDDEL

Anvend aldrig andre midler til fremskynding af optøning eller til rengøring end dem fabrikanten anbefaler.

Apparatet skal opbevares i et veludluftet område hvor lokalets størrelse stemmer overens med det specicerede område for funktion; uden konstant virkende antændingskilder (så som: åben ild, en tændt gasapparat eller en tændt el-varmer).

Må ikke punkteres eller brændes. Vær opmærksom på, at kølemidler muligvis er lugtfrie.

• Enhver person, som er involveret i arbejde eller indgreb på et kølekredsløb skal være i besiddelse af et gyldigt certikat fra en brancheakkrediteret vurderingsmyndighed, der bemyndiger kompetencen til at håndtere kølemidler sikkert efter en brancheanerkendt vurderingsspecikation. Service må kun udføres, som anbefalet af udstyrets fabrikant. Vedligeholdelse og reparation, der kræver bistand fra andet faglært personale, skal afvikles under opsyn af den person, som er kompetent i brug af antændelige kølemidler. Apparatet skal installeres, betjenes og opbevares i et rum med et gulvareal på over 10 m2. Installation af rørinstallation skal holdes i et rum med et gulvareal på over 10 m2. Rørinstallationerne skal opfylde de nationale bestemmelser for gas. Den maksimale mængde påfyldt kølemiddel er 2,5 kg. Mekaniske tilslutninger, anvendt indendørs, skal overholde ISO 14903. Ved genbrug af mekaniske tilslutninger indendørs, skal de forseglende dele fornyes. Ved genbrug af kravesamlinger indendørs, skal kravestykket ombearbejdes. Installation af rørinstallation skal holdes til et minimum. Mekaniske tilslutninger skal være tilgængelige med henblik på vedligeholdelse.

1. Transport af udstyr, der indeholder brandbare kølemidler, skal foregå i

overensstemmelse med bestemmelserne for transport.

2. Afmærkning af udstyr ved hjælp af tegn skal overholde de lokale bestemmelser.

3. Bortskaelse af udstyr som indeholder brandbare kølemidler skal overholde de

nationale bestemmelser. SIKKERHEDSREGLER- 167 -

4. Opbevaring af udstyr / apparater skal overholde fabrikantens anvisninger.

5. Opbevaring af (usolgt) udstyr Emballagebeskyttelse til opbevaring skal være af en

sådan art, at mekanisk skade på udstyret indvendigt i emballagen ikke forårsager en lækage på kølemiddelfyldningen. Det maksimale antal udstyr, det er tilladt at opbevare sammen, fastsættes af de lokale bestemmelser.

6. Oplysninger om service.

6-1 Kontroller på området Før man begynder at arbejde på systemer, som indeholder brandfarlige kølemidler, er det nødvendigt at udføre sikkerhedskontroller for at sikre, at risikoen for antændelse er minimeret. Ved reparation af kølemiddelsystemet skal følgende forholdsregler overholdes, før der udføres arbejde på systemet. 6-2 Arbejdsprocedure Arbejdet skal påtages under en kontrolleret procedure, så risikoen for tilstedeværelse af brændbar gas eller damp, under arbejdets udførelse, minimeres. 6-3 Generelt arbejdsområde Alt vedligeholdelsespersonale og andre, som arbejder i det lokale område, skal instrueres i arten af det arbejde, der udføres. Arbejde i trange omgivelser skal undgås. Området omkring arbejdsområdet skal afspærres. Sørg for, at forholdene i området er gjort sikre ved at kontrollere for brændbart materiale. 6-4 Kontrol af forekomst af kølemiddel Området skal kontrolleres med en passende kølemiddeldetektor før og under arbejdet for at sikre, at teknikeren er bevidst om potentielt brændbare atmosfærer. Sørg for, at det anvendte lækagedetektionsudstyr er velegnet til brug med brændbare kølemidler, dvs. er ikke-gnistdannende og passende tætnet eller sikkert i sig selv. 6-5 Tilstedeværelse af brandslukker Hvis der skal udføres varmt arbejde på køleudstyr eller eventuelle tilhørende dele, skal der være let tilgængeligt brandslukningsudstyr til rådighed. Sørg for at have en brandslukker med tør- eller CO

-slukning i umiddelbar nærhed af fyldningsområdet. 6-6 Ingen antændelseskilder Ingen person, som udfører arbejde med relation til et kølesystem, der involverer blotlægning af rørinstallationer, som indeholder eller har indeholdt brændbart kølemiddel, må anvende en antændelseskilde på en sådan måde, at det kan medføre risiko for brand eller eksplosion. Alle mulige antændelseskilder, herunder cigaretrygning, skal holdes på tilstrækkelig afstand af stedet for installation, reparation, ernelse og bortskaelse, under hvilken brændbart kølemiddel muligvis kan frigives til det omkringværende område. Før arbejdet indledes, skal området omkring udstyret overvåges for at sikre, at der ikke er nogen fare for brand eller antændelse. Der skal opsættes skilte med “Rygning forbudt”. 6-7 Udluftet område Sørg for, at området er udendørs, eller at det er passende udluftet, før du griber ind på systemet eller udfører nogen form for varmt arbejde. Der skal være en fortsat grad af udluftning i det tidsrum, hvor arbejdet udføres. Udluftningen skal sprede eventuel frigivet kølemiddel sikkert og helst udstøde det eksternt i atmosfæren. 6-8 Kontroller på køleudstyret Hvor der skiftes elektriske komponenter, skal de monteres til formålet og med den SIKKERHEDSREGLER- 168 - korrekte specikation. Fabrikantens retningslinjer for vedligeholdelse og service skal til enhver tid følges. Rådfør dig med fabrikantens tekniske afdeling for assistance i tvivlstilfælde. De følgende kontroller skal udføres på installationer, som benytter brændbare kølemidler: - Fyldningsstørrelsen er i overensstemmelse med størrelsen på det rum, hvori delene, som indeholder kølemiddel, er installeret; - Ventilationsapparatet og udgange virker passende og ikke er tilstoppede; - Hvis der anvendes et indirekte kølekredsløb, skal den sekundære kreds kontrolleres for tilstedeværelse af kølemiddel; - Mærkning af udstyret fortsat er synligt og læseligt. Mærkninger og symboler, der er ulæselige, skal korrigeres; - Kølerør eller komponenter er installeret i en position, hvor det er usandsynligt, at de kan blive udsat for eventuelle substanser, som kan ætse komponenter, der indeholder kølemiddel, medmindre komponenterne er fremstillet af materialer, der i sig selv er resistente over for at blive ætset, eller som er passende beskyttet mod at blive ætset. 6-9 Kontroller på elektriske anordninger Reparation og vedligeholdelse af elektriske komponenter skal omfatte indledende sikkerhedskontroller og procedurer til eftersyn af komponenterne. Hvis der ndes en fejl, som kan forringe sikkerheden, må der ikke tilsluttes nogen elektrisk forsyning til kredsløbet, før fejlen er blevet rettet på tilfredsstillende vis. Hvis fejlen ikke udbedres øjeblikkeligt, men det er nødvendigt at fortsætte driften, skal der anvendes en passende midlertidig løsning. Dette skal indberettes til udstyrets ejer, så alle parter holdes underrettet. Indledende sikkerhedskontroller skal omfatte: - At kondensatorerne aades: Dette skal gøres på en sikker måde for at undgå risikoen for gnistdannelse; - At der ikke er nogen strømførende komponenter og ledninger, som blotlægges under fyldning, genvinding eller udrensning af systemet; - At jordforbindelsen er kontinuerlig.

7. Reparationer af forseglede komponenter

Ved reparationer af forseglede komponenter skal alle elektriske forsyninger frakobles det udstyr, på hvilket der udføres arbejde, før der ernes eventuelle forseglede elektriske forsyninger til udstyret under servicering, hvorefter en permanent virkende form for lækagedetektion skal anbringes i det mest kritiske punkt, for at advare om en potentielt farlig situation. Der skal udvises særlig opmærksomhed omkring følgende under arbejdet på elektriske komponenter for at sikre, at kabinettet ikke ændres på en sådan måde, at beskyttelsesniveauet påvirkes. Dette skal omfatte skade på kabler, for stort antal tilslutninger, klemmer, som ikke er fremstillet efter den originale specikation, skade på tætninger, forkert montering af pakninger osv. Sørg for, at apparaturet er monteret sikkert. Sørg for, at tætninger eller tætningsmaterialer ikke er forringet, så de ikke længere forhindrer indtrængen af brændbare atmosfærer. Reservedele skal overholde fabrikantens specikationer. BEMÆRK: Brug af silikonetætningsmiddel kan hæmme eektiviteten af visse typer lækagedetektionsudstyr. Det er ikke nødvendigt, at isolere selvsikrende komponenter, før man udfører arbejde herpå. SIKKERHEDSREGLER- 169 - SIKKERHEDSREGLER

8. Reparation på selvsikrende komponenter

Anvend ikke eventuelle permanente induktive ladninger eller kapacitansladninger på kredsen uden at sikre, at det ikke vil overskride den tilladelige spænding og strøm, som er tilladt til udstyret, der er i brug. Selvsikrende komponenter er de eneste typer, der kan arbejdes på, når de tilføres strøm ved tilstedeværelse af en brændbar atmosfære. Testapparaturet skal have den korrekte mærkeværdi. Udskift kun komponenter med dele, som speciceres af fabrikanten. Andre dele kan medføre antændelse af kølemiddel i atmosfæren fra en lækage.

Kontrollér, at kabelføringen ikke udsættes for slid, korrosion, overdrevent tryk, vibration, skarpe kanter eller andre negative miljømæssige virkninger. Kontrollen skal også tage hensyn til virkningerne af aldring eller løbende vibrationer fra kilder såsom kompressorer eller blæsere. 10.Detektering af brændbare kølemidler Mulige antændelseskilder må under ingen omstændigheder anvendes i søgning efter eller detektering af kølemiddellækager. En halogenlommelygte (eller enhver anden detektor, der benytter åben ild) må ikke anvendes. 11.Metoder til lækagedetektion De følgende lækagedetektionsmetoder anses for at være acceptable for systemer, der indeholder brændbare kølemidler: - Elektroniske lækagedetektorer skal anvendes til at påvise brændbare kølemidler, men følsomheden er muligvis ikke tilstrækkelig, eller den kan have behov for genkalibrering (Detektionsudstyr skal kalibreres i et kølemiddel-frit område). - Sørg for, at detektoren ikke er en potentiel antændelseskilde og er velegnet til det anvendte kølemiddel. - Lækagedetektionsudstyret skal indstilles til kølemidlets LFL-procentdel og skal kalibreres til det anvendte kølemiddel, og den passende gasprocentdel (25 % maksimum) bekræftes. - Lækagedetektionsvæsker er velegnede til brug med den este kølemidler, men brug af rengøringsmidler, som indeholder klorin, skal undgås, da klorinen kan reagere på kølemidlet og ætse rørinstallationen af kobber. - Hvis der er mistanke om en lækage, skal al åben ild ernes/slukkes. - Hvis der konstateres en kølemiddellækage, som kræver lodning, skal alt kølemiddel genvindes fra systemet eller isoleres (ved hjælp af afskæringsventiler) i en del af systemet, som er på lang afstand af lækagen. - Oxygenfri nitrogen (OFN) skal derefter blæses gennem systemet både før og under lodningen. 12.Fjernelse og tømning - Ved indgreb på kølekredsløbet med henblik på reparationer – eller andre formål – skal der anvendes konventionelle procedurer. Det er dog vigtigt, at den bedste praksis følges, eftersom antændelighed er et forhold, der skal tages i betragtning. Den følgende procedure skal følges: - Fjern kølemiddel; - Rens kredsen med inert gas; - Tøm; - Rens igen med inert gas;- 170 - SIKKERHEDSREGLER - Åbn kredsen ved at skære eller lodde. Kølemiddelfyldningen skal genvindes i de korrekte genvindingscylindre. Systemet skal “skylles” med OFN for at gøre enheden sikker. Denne proces skal muligvis gentages ere gange. Der må ikke anvendes trykluft eller oxygen til denne opgave. Skylningen skal udføres ved at bryde vakuum i systemet og fortsætte fyldningen, indtil driftstrykket opnås, derefter udluftning til atmosfæren og til slut nedtrækning til vakuum. Denne proces skal gentages, indtil der ikke er mere kølemiddel i systemet. Når den endelige fyldning anvendes, skal systemet udluftes til atmosfærisk tryk for at gøre det muligt at udføre arbejdet. Indgrebet er absolut nødvendigt, hvis der skal udføres lodning på rørinstallationen. Sørg for, at udgangen for vakuumpumpen ikke er tæt på eventuelle antændelseskilder, og at der er ventilation til rådighed. 13.Fyldningsprocedurer Udover de konventionelle fyldningsprocedurer skal følgende krav overholdes: - Sørg for, at der ikke sker kontaminering af forskellige kølemidler ved brug af fyldningsudstyr. - Slanger eller ledninger skal være så korte som muligt for at minimere mængden af kølemiddel heri. - Cylindre skal holdes lodret. - Sørg for, at kølesystemet er jordforbundet, før systemet fyldes med kølemiddel. - Mærk systemet, når fyldningen er fuldført (hvis ikke allerede gjort). - Vær yders opmærksom på ikke at overfylde kølesystemet. Før genfyldning skal systemet tryktestes med OFN. Systemet skal lækagetestes ved fyldningens afslutning, men før idriftsættelse. En opfølgende lækagetest skal udføres, før stedet forlades. 14.Afvikling Før denne procedure udføres, er det altafgørende, at teknikeren er helt fortrolig med udstyret og dets dele. Det er anbefalet god praksis, at alle kølemidler genvindes sikkert. Før opgaven udføres, skal der tages en olie- eller kølemiddelprøve, hvis der kræves en analyse før genbrug af det genvundne kølemiddel. Det er altafgørende, at der er elektrisk strøm til rådighed, før opgaven indledes. a. Bliv fortrolig med udstyret og dets betjening. b. Isolér systemet elektrisk. c. Før du forsøger at udføre proceduren, skal du sørge for, at: - Der er mekanisk håndteringsudstyr til rådighed, om nødvendigt, til håndtering af kølemiddelcylindre; - Alle personlige værnemidler er tilgængelige og anvendes korrekt; - Genvindingsprocessen altid overvåges af en kompetent person; - Genvindingsudstyr og cylindre er i overensstemmelse med de relevante standarder. d. Pump, om muligt, kølemiddelsystemet ned. e. Hvis vakuum ikke er muligt, så lav en manifold, så kølemidlet kan ernes fra forskellige dele af systemet. f. Sørg for, at cylinderen er på vægtene, før genvindingen nder sted. g. Sørg for, at cylinderen er på vægtene, før genvindingen nder sted. h. Overfyld ikke cylindrene. (Højst 80 % mængde væskefyldning).

i. Overskrid ikke cylinderens maksimale driftstryk, heller ikke midlertidigt.- 171 -

SIKKERHEDSREGLER j. Når cylindrene er fyldt korrekt, og processen afsluttet, skal du sørge for, at cylindrene og udstyret straks ernes fra stedet, og at alle afspærringsventiler isoleres på udstyret. k. Genvundet kølemiddel må ikke fyldes på et andet kølesystem, medmindre det er blevet renset og kontrolleret. 15.Mærkning Udstyret skal mærkes, og det skal erklæres, at det er blevet afviklet og tømt for kølemiddel. Mærkaten skal dateres og underskrives. Sørg for, at der er mærkater på udstyret, som erklærer, at udstyret indeholder brændbart kølemiddel. 16.Genvinding Når der ernes kølemiddel fra et system, enten til servicering eller til afvikling, er det anbefalet god praksis, at alle kølemidler ernes sikkert. Sørg for, at der kun anvendes passende kølemiddelcylindre, når der overføres kølemiddel til cylindrene. Sørg for, at der er et korrekt antal cylindre til at rumme hele systemets fyldning til rådighed. Alle cylindre, der skal anvendes, er bestemt til det genvundne kølemiddel og er afmærket til det bestemte kølemiddel (dvs. specielle cylindre til genvinding af kølemiddel). Cylindrene skal være forsynet med sikkerhedsventil og tilhørende afspærringsventiler i god driftstilstand. Tomme genvindingscylindre udtømmes og nedkøles, om muligt, før genvindingen udføres. Genvindingsudstyret skal være i god driftstilstand med et sæt tilgængelige instruktioner til udstyret og skal være velegnet til genvinding af brændbare kølemidler. Der skal desuden være et sæt kalibrerede vægte til rådighed og i god driftstilstand. Slangerne skal være komplette med lækagefrit udkoblingsudstyr og være i godt driftstilstand. Før brug af genvindingsmaskinen skal man kontrollere, at den er i tilfredsstillende driftstilstand, er vedligeholdt korrekt, og at eventuelle tilhørende elektriske komponenter, er forseglede for at forhindre antændelse, hvis der frigives kølemiddel. Konsultér fabrikanten, hvis du er i tvivl. Det genvundne kølemiddel skal returneres til kølemiddelleverandøren i den korrekte genvindingscylinder, og være forsynet med den relevante aaldsoverførselsnote. Bland ikke kølemidler i genvindingsenheder og især ikke i cylindre. Hvis der skal ernes kompressorer eller kompressorolie, skal du sørge for, at de er udtømt til et acceptabelt niveau for at sikre, at der ikke forbliver brændbart kølemiddel i smøremidlet. Udtømningsprocessen skal udføres, før du returnerer kompressoren til leverandørerne. Der må kun anvendes elektrisk opvarmning af kompressorlegemet til at fremskynde denne proces. Når olien udtømmes fra et system, skal dette gøres i sikkerhed. Lad klimaanlægget frakoble og geninstallere af en erfaren servicetekniker, hvis enheden skal yttes eller anbringes på et andet sted. Anbring aldrig et andet elektrisk produkt eller bohave under enhederne indendørs eller udendørs. Kondens, der drypper fra enheden vil kunne gøre dem våde og vil kunne udrette skader eller fejlfunktioner på din ejendom. Sørg for, at ventilationsåbningerne ikke blokeres eller tildækkes. Apparatet skal opbevares i et veludluftet område hvor lokalets størrelse stemmer overens med det specicerede område for funktion. Apparatet skal opbevares i et rum uden kontinuerligt aktive antændelseskilder (for eksempel: åbne ild, et tændt gasapparat eller et tændt elektrisk varmelegeme). Genanvendelige mekaniske tilslutninger og kravesamlinger er ikke tilladte.- 172 - Beskrivelse af produktet Indendørsenhed Figurerne i denne vejledning er baseret på en standardmodel, set udefra. Formen kan derfor være anderledes end det klimaanlæg, som du har valgt. Forklaring til symbolerne, som vises på indendørs- eller udendørsenheden. ADVARSEL Dette symbol viser, at dette apparat, som anvender et brændbart kølemiddel, er utæt og udsat for en ekstern antændingskilde, vil der være risiko for brand. OBS Dette symbol viser, at brugsvejledningen skal læses med omhu. OBS Dette symbol viser, at servicepersonalet skal håndtere dette udstyr med henvisning til installationsvejledningen. OBS Dette symbol viser, at der ndes disponible oplysninger, f.eks. i brugs- eller installationsvejledningen. Frontpanel Luftindtag Displaypanel Nødbetjeningspanel Luftudledning Luftlter Fjernbetjening Luftindtag Luftudledning Lodret justeringslamel Vandret justeringslamel Aøbsslange Rør og strømtilslutningsledning Bemærk: Kondensvand skabes i tilstanden KØLLING eller TØRRING. Udendørsenhed- 173 - Brugergrænseade Temperaturindikator (1) Viser den indstillede temperatur. “FC” visualiseres, for at minde om rengøring af lteret. WiFi-indikator (2) Den blinker hurtigt (3 Hz) når den opretter forbindelse til en router eller mister forbindelsen til en router. Den blinker langsomt (1.5 Hz) når forbindelsen til routeren er oprettet, men ikke forbindelsen til cloud. Den lyser konstant, når WiFi-forbindelsen er fuldt oprettet. Den slukker hvis WiFi ikke er klargjort eller slukket. 6th SENSE indikator (3) Den tænder, når 6th sense er tændt. Den slukker, når 6th sense afslutter. Filtermonitorindikator (4) Den blinker, når lteret har behov for rengøring. Filtermonitorindikatoren blinker efter 720 driftstimer, for at minde om, at lteret skal rengøres. Tryk, efter rengøring af lteret, på lterets nulstillingsknap, der sidder på indendørsenheden bag frontpanelet, for at stoppe ltermonitorindikatorens blinken. Fugtighedsindikator (5) Den tænder når fugtighedsniveauet vises. Den slukker, når temperaturen vises. Timerindikator (6) Den tænder under det indstillede tidsrum. Den slukker, når timerfunktionen slutter. Driftsindikator (6) Den tænder under drift. Den blinker under optøning af udendørsenheden. Dvaleindikator (8) Den tænder når dvaletilstanden indstilles, indikatoren “Drift” vil blinke 10 gange, hvorefter hele displayet vil slukke. Til klimaanlæg uden WiFi-betjening, anbefaler vi Wpro SmartClim: En smart anordning til kontrol via WiFi af dit apparats indstillinger fra din smartphone. Dette tilbehør indgår ikke i produktpakken. Kontakt venligst vores Serviceafdeling, for at få ere oplysninger også om køb. 64 178- 174 - Fjernbetjening Isætning af batterierne i ernbetjeningen

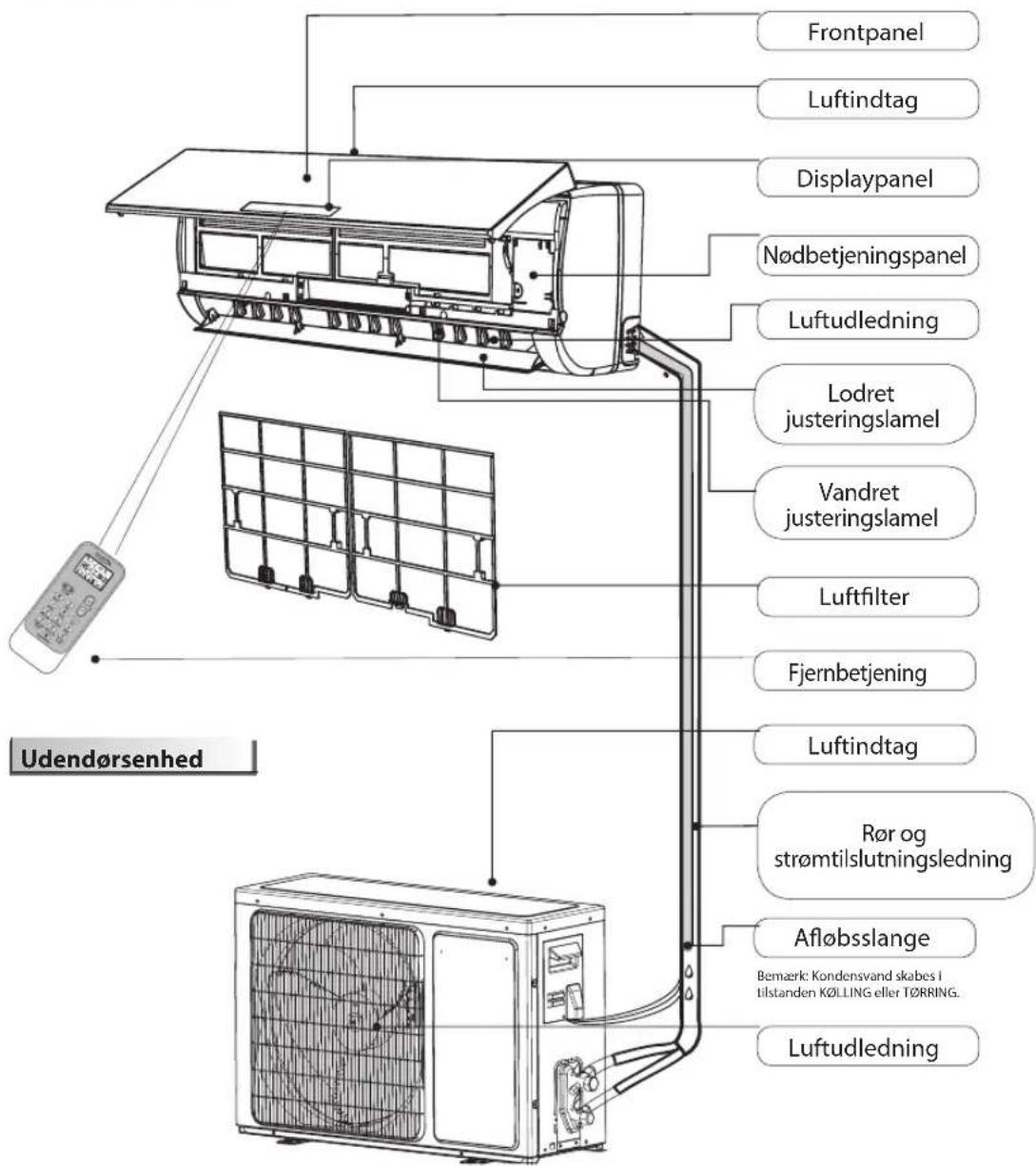

1. Brug en stift og tryk forsigtigt batteribeklædningen nedad

og skub det i pilens retning som vist, for at tage det af.

2. Sæt 2 AAA batterier (1.5V) i sædet.

Kontrollér at “+” og “-” polaritet er anbragt korrekt.

3. Luk batteribeklædningen på ernbetjeningen.

• Fjernbetjeningens forindstilling

• Hver gang batterierne i ernbetjeningen skiftes ud, indstiller ernbetjeningen på varmepumpe. Varmepumpe- klimaanlæggets ernbetjening kan anvendes til at betjene klimaanlægsmodeller kun til køling. Brug af ernbetjeningen til apparatet

• For at betjene apparatet med ernbetjeningen skal den pege mod ernbetjeningen på modtageranordningen på indendørsenheden, for at være sikker på, at denne registrerer signalerne.

• Når man sender en meddelelse fra ernbetjeningen, vil symbolet blinke i 1 sekund. Apparatet udsender et bip, når meddelelsen er modtaget.

• Fjernbetjeningen kan betjene klimaanlægget i en afstand på op til 7m.

• Hver gang batterierne i ernbetjeningen udskiftes vil ernbetjeningen blive forindstillet på tilstanden Varmepumpe. Bemærk: Følg venligst anvisningerne, som passer til den ernbetjening, der følger med dit Klimaanlæg

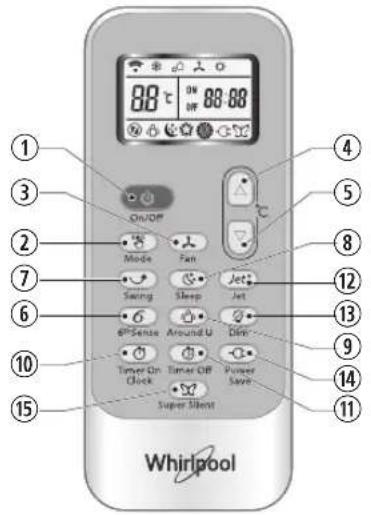

Tryk på denne knap Starter eller Stopper apparatet. 3.KNAPPEN FAN (BLÆSER) Anvendes til at vælge blæserhastigheden i rækkefølgen auto, høj, medium eller lav.

4-5.KNAPPEN TEMPERATURE

Benyttes til at vælge rummets temperatur. Anvendes til at indstille tidspunktet i tilstanden timer.

Stopper eller starter vandret justering af lamellens bevægelse og indstiller den ønskede retning op/ned for luftstrømmen.

10-11. KNAPPEN HUMIDITY

(FUGTIGHED) Benyttes til at indstille det ønskede fugtighedsniveau, kun tilgængelig i tilstanden 6th SENSE.

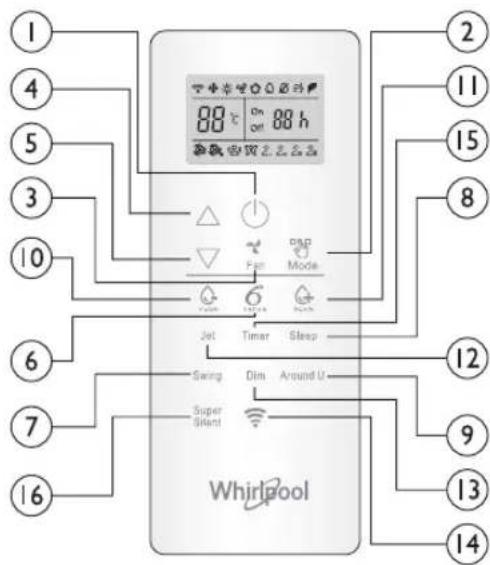

16. KNAPPEN SUPER SILENT

Benyttes til at starte eller stoppe den superlydsvage funktion, der giver ikke forstyrrer omgivelserne.

Benyttes til at vælge funktionstilstanden. I rækkefølgen Afkøling, opvarmning eller blæser. 8.KNAPPEN SLEEP (DVALE) Benyttes til at vælge dvaletilstanden i rækkefølgen dvale 1, dvale 2, dvale 3 dvale 4 og dvale o.

Anvendes til at indstille eller annullere funktionen Around U. 12.KNAPPEN JET Anvendes til at starte eller stoppe den hurtige afkøling eller opvarmning. 13.KNAPPEN DIM Benyttes til at tænde eller slukke for lyset på indendørsenhedens display. 14.KNAPPEN WI-FI Anvendes til at tænde eller slukke for WiFi-funktionen. 15KNAPPEN TIMER Benyttes til at indstille tidspunktet for apparatets tænding eller slukning. Symboler på ernbetjeningens display Aktivér ernbetjeningen ved at trykke på knappen OPLÅSNING Køleindikator Auto blæserhastighed Dvaleindikator 1Tryk på knappen. Baggrundsbelysningen tænder og funktionsknapperne vil blive aktiveret til brug. Tryk igen, for at låse ernbetjeningen. Fjernbetjeningen låses automatisk, hvis der ikke indvirkes herpå i 10s.PRESSFugtighedsforøgelsesindikator Høj blæserhastighed Dvaleindikator 2Fugtighedsreduktionsindikator Medium blæserhastighed Dvaleindikator 3Indikatoren kun blæser Lav blæserhastighed Dvaleindikator 4Opvarmningsindikator Indikatoren Super lydsvag Viser indstillet temperaturAround U indikator 6 SENSE indikator

Tryk på denne knap Starter eller Stopper apparatet.

Anvende til at vælge tilstand i rækkefølgen Køling, tørring, kun blæser eller opvarmning.

3. KNAPPEN FAN (BLÆSER)

Anvendes til at vælge blæserhastigheden i rækkefølgen auto, høj, medium eller lav.

4-5.KNAPPEN TEMPERATURE

Benyttes til at vælge rummets temperatur. Anvendes til at indstille tidspunktet i tilstanden timer og realtidsur.

Stopper eller starter vandret justering af lamellens bevægelse og indstiller den ønskede retning op/ned for luftstrømmen.

8. KNAPPEN SLEEP (DVALE)

Aktiverer eller inaktiverer funktionen Dvale i rækkefølgen

Anvendes til at indstille eller annullere funktionen Around U.

10. KNAPPEN TIMER ON/CLOCK

Anvendes til at indstille det nuværende klokkeslæt. Anvendes til at aktivere eller inaktivere timeren.

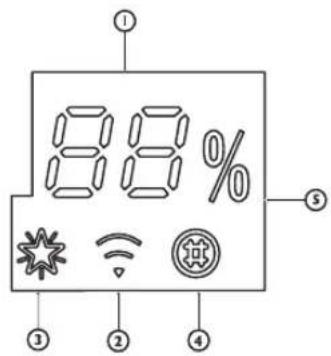

Benyttes til at tænde eller slukke for lyset på indendørsenhedens display.

Benyttes til at starte eller stoppe den superlydsvage funktion, der giver ikke forstyrrer omgivelserne.

Symboler på ernbetjeningens display Køleindikator Indikatoren Dvale 1 Auto blæserhastighed Indikatoren JetIndikatoren Tørring Indikatoren Dvale 2 Høj blæserhastighed SignaltransmissionIndikatoren kun blæser Indikatoren Dvale 3 Medium blæserhastighed OF FViser indstillet timerOpvarmningsindikator Indikatoren Dvale 4 Lav blæserhastighed Viser nuværende klokkeslæt

SENSE indikator Around U indikator Indikatoren Super lydsvag Viser indstillet temperaturStrømsparingsindikator BESKYTTELSE Driftsforhold Den beskyttende anordning kan blive udløst og stoppe apparatet i de nedenstående tilfælde. Opvarmning Temperatur udenfor på over 24°C Temperatur udenfor på under -7°C Temperatur i rummet på over 27°C Afkøling Temperatur udenfor på over 43°C Temperatur i rummet på under 21°C Augtning Temperatur i rummet på under 18°C Hvis klimaanlægget kører i tilstanden AFKØLING eller TØRRING og en dør eller et vindue står åben i lang tid, når den relative luftfugtighed overstiger 80%, kan der dryppe dug ud fra udløbet. Beskyttelsesanordningens egenskaber Vent i mindst 3 minutter før enheden genstartes efter standsning eller ændring af tilstand under drift. Hvis man tænder for apparatet straks efter tilslutning til strømforsyning, kan der gå 20 sekunder før det begynder at virke. Tryk på knappen ON/OFF igen for at genstarte, hvis al drift er stoppet. Timeren skal indstilles igen, hvis den er blevet slettet. Egenskaber for tilstanden AFKØLING Frostbeskyttelse Hvis temperaturen på indendørsenhedens varmeveksler falder til 0° eller herunder, vil kompressoren stoppe sin funktion, for at beskytte apparatet. Egenskaber for tilstanden OPVARMNING Forvarmning For at forebygge, at der blæses kold luft ud, er det nødvendigt at forvarme indendørsenheden i 2-5 minutter ved starten af funktionen OPVARMNING. Indendørsenhedens blæser vil ikke virke under forvarmning. Optøning I tilstanden OPVARMNING vil apparatet automatisk optø (ase), for at øge virkedygtigheden. Denne procedurer varer sædvanligvis 6-10 minutter. Under optøning holder blæseren op med at køre og driftsindikatoren blinker. Når optøningen er fuldført, vender den automatisk tilbage til tilstanden OPVARMNING.- 176 - Vedligeholdelse Rengøring af indendørsenhedens frontpanel

1. Afskær strømforsyningen

Sluk apparatet, før strømforsyningen afskæres.

2. Tag frontpanelet af

Åbn frontpanelet som vist med pilen (Fig. A). Træk i åbningerne på siden af frontpanel med styrke, for at tage frontpanelet (Fig. B) ud.

3. Rengør frontpanelet

Tør det over med en blød og tør klud. Brug lunkent vand (under 40°C) til at rengøre apparatet, hvis det er meget snavset. Lad det tørre efter rengøring.

• Brug aldrig stoer såsom benzin eller poleringspulver til rengøring af apparatet.

• Undgå vandstænk på indendørsenheden - Fare! Elektrisk stød! Rengøring af luftlter Det er nødvendigt at rengøre luftlteret efter cirka 200 timers brug. Rengør luftlteret hver anden uge, hvis klimaanlægget arbejder i en meget støvholdig omgivelse.

1. Afskær strømforsyningen

Sluk apparatet, før strømforsyningen afskæres.

2. Tag luftlteret ud (Fig. C).

1. Åbn frontpanelet. 2. Tryk forsigtigt på lterets greb. 3. Træk lteret ud.

3. Rengøring af luftlteret (Fig. D)

Rengør lteret med en opløsning af lunkent vand og et mildt rengøringsmiddel, hvis det er meget snavset. Lad det tørre efter rengøring.

4. Genmontér lteret, tryk på lterets nulstillingsknap (Fig.E) i den højre side med en

cylinderstift og luk frontpanelet. Bemærk:

• Berør aldrig indendørsenhedens nner med ngrene, efter afmontering af lteret - fare for skader.

• Forsøg aldrig på at rengøre klimaanlæggets indre på egen hånd.

• Filteret må ikke vaskes i vaskemaskinen. NØDBETJENING I en nødsituation eller hvis ernbetjeningen er væk, kan du betjene enheden ved at trykke på on/o knappen på indendørsenheden.

• Tænding af apparatet: Tryk, for slukket enhed, på denne knap. Enheden vil starte og virke i tilstanden 6th SENSE.

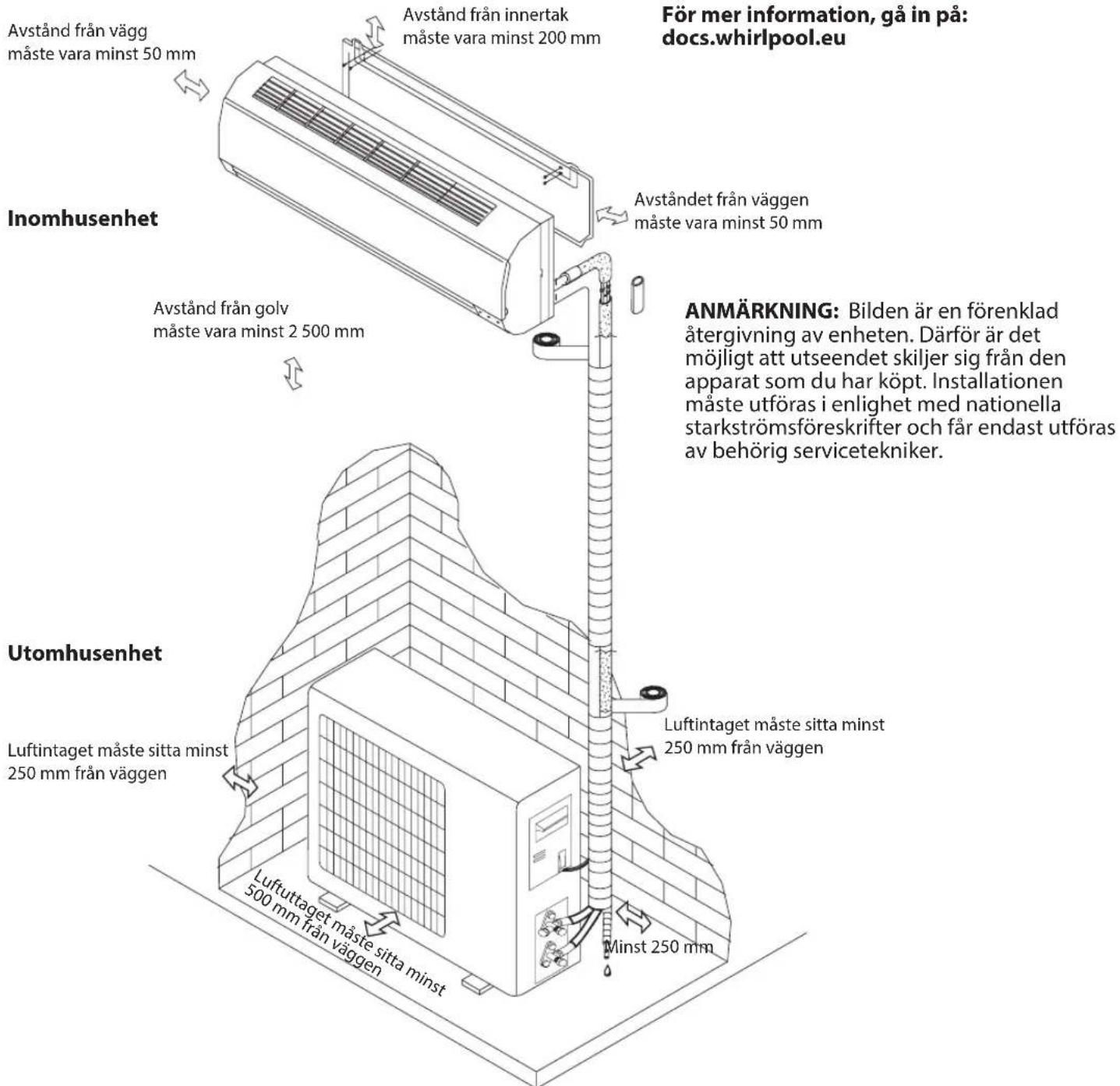

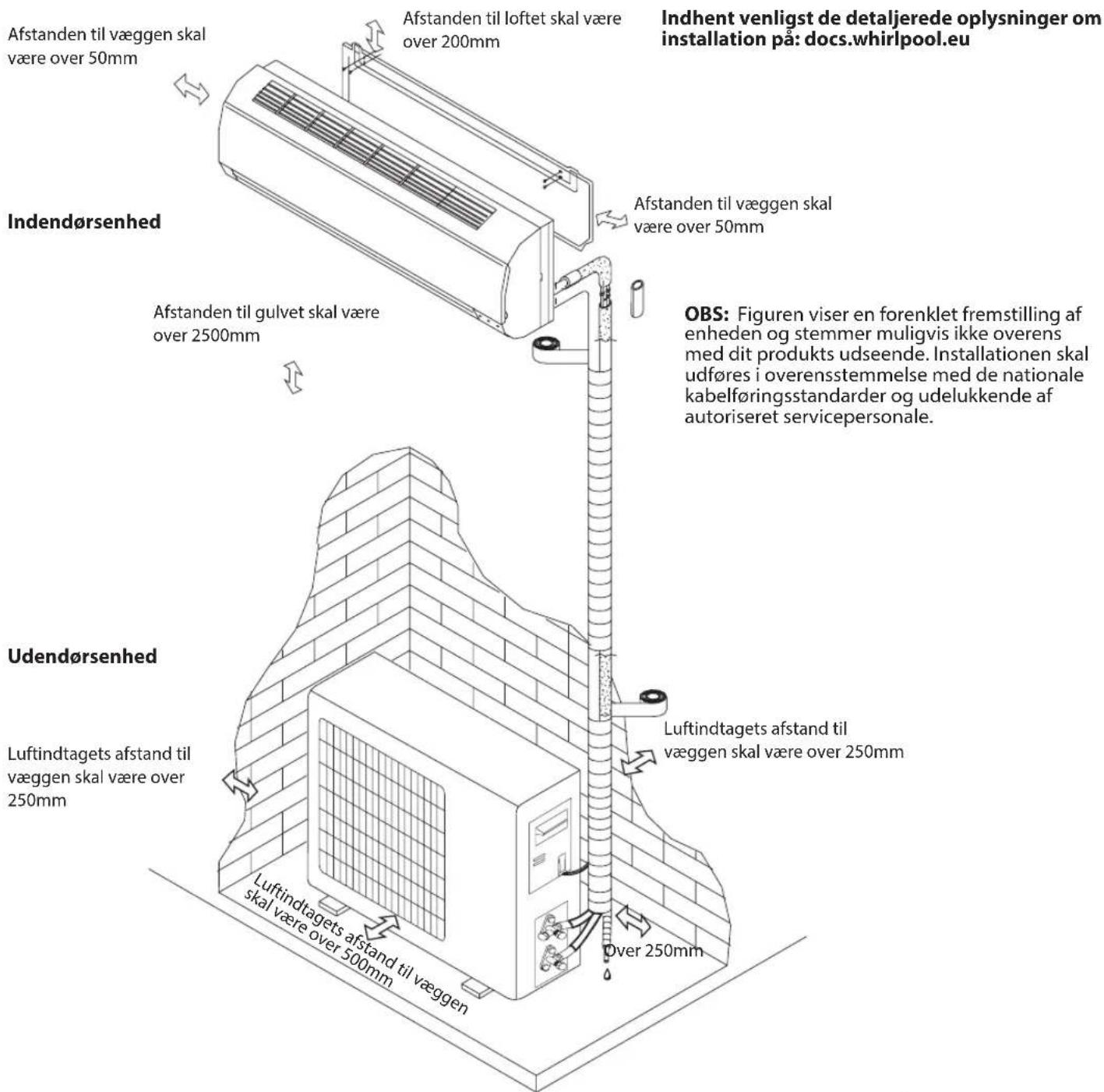

• Slukning af apparatet: Tryk, for tændt enhed, på denne knap og enheden vil stoppe. Bemærk: Tryk ikke langvarigt på denne knap, da det vil medfører fejlfunktion. Funktionen Auto-genstart Hvis du vil indstille auto-genstart, tænder du for strømforsyningen, trykker på knappen ON/OFF på indendørsenheden og holder den trykket i over 5 sekunder, auto-genstart indstilles og der lyder en brummelyd. Hvis auto-genstart er blevet indstillet, vil tryk på knappen ON/OFF på indendørsenheden i over 5 sekunder slette auto-genstart funktionen, der lyder en brummelyd og klimaanlægget er i standbytilstand. Bortskaelse af batterierne For at beskytte naturens resurser og fremme materialegenbrug, bedes du skille batterier fra andre typer af aald og bortskae dem via det lokale, gratis batterireturneringssystem. Fig. A Fig. B Fig. C Fig. D Fig.E Knappen lternulstilling on/o knap on/o knap- 177 - Installationsanvisninger Installationsdiagram Afstanden til væggen skal være over 50mm Afstanden til loftet skal være over 200mm Afstanden til væggen skal være over 50mm Indhent venligst de detaljerede oplysninger om installation på: docs.whirlpool.eu OBS: Figuren viser en forenklet fremstilling af enheden og stemmer muligvis ikke overens med dit produkts udseende. Installationen skal udføres i overensstemmelse med de nationale kabelføringsstandarder og udelukkende af autoriseret servicepersonale. Afstanden til gulvet skal være over 2500mm Indendørsenhed Udendørsenhed Luftindtagets afstand til væggen skal være over 250mm Luftindtagets afstand til væggen skal være over 250mm Luftindtagets afstand til væggen skal være over 500mm Over 250mm Ved installation af et sammenkoblingskabel skal man sørge for, at trådenes farver og terminalernes Nr. på udendørsenheden er de samme som på indendørsenheden. Kabelspecikationer Kapacitet (Btu/t) Strømkabel Strømtilslutningskabel Type Normalprol - tværsnitsareal Type Normalprol - tværsnitsareal 7K, 9K, 12K H07RN-F 1,0mm

X5- 178 - Fejlnding Driftsproblemer skyldes ofte mindre årsager. Kontrollér og referér venligst til det nedenstående skema, før du kontakter serviceafdelingen. Dette kan spare tid og unødvendige udgifter. Problem Analyse Kører ikke

• Er beskyttelsesanordningen eller sikringen sprunget?

• Vent 3 minutter og start igen, muligvis forhindrer beskyttelsesanordningen enheden i at arbejde.

• Er ernbetjeningens batterier opbrugte?

• Er stikket sat korrekt i kontakten? Ingen køle- eller varmeluft

• Er luftlteret snavset?

• Er klimaanlæggets luftindtag og udløb tilstoppede?

• Er temperaturen er indstillet korrekt?

• Er der åbne døre eller vinduer? Ineektiv betjening

• Har der været en stærk interferens (fra en overdreven udladning af statisk elektricitet, unormal strømforsyningsspænding)? Driften vil i så tilfælde være unormal og i sådanne tilfælde skal stikket trækkes ud af strømforsyningen og sættes i igen efter 2-3 sekunder. Sætter ikke straks i gang

• En forsinkelse på 3 minutter vil forekomme, når man ændrer tilstand under drift. Mærkelig lugt

• Lugten kan stamme fra andre kilder, såsom møbler, cigaretter etc., som suges ind i enheden og blæses ud igen med luften. Lyden af rindende vand

• Dette er normalt og skabes af kølemidlets cirkulation i klimaanlægget.

• Optøningslyd i opvarmningstilstand. Klikkelyde • Lyden kan stamme fra frontpanelets udvidelse eller sammentrækning pga. temperaturændringer. Der kommer tåge ud af udløbet

• Er der tåge i rummet ved lave temperaturer? Dette er normalt og skabes af den kolde luft, som ledes ud af indendørsenheden under KØLING eller TØRRING tilstanden. Driftsindikatoren blinker, men indendørsenhedens blæser stopper.

• Enheden er ved at skifte fra opvarmningstilstand til optøning. Indikatoren vil slukke og vende tilbage til opvarmningstilstand. Bemærk: Sluk for apparatet og kobl det fra strømforsyningen, hvis problemerne varer ved, og kontakt herefter det nærmeste autoriserede Whirlpool-servicecenter. Forsøg aldrig på at ytte, reparere, demontere eller modicere apparatet på egen hånd.- 179 - SERVICE Før du kontakter Service:

1. Prøv, om du kan løse problemet på egen hånd ved hjælp af

beskrivelserne i “Fejlnding”.

2. Sluk for apparatet, og tænd det igen for at kontrollere, om

fejlen stadig er der. Kontakt Service, hvis fejlen stadig ikke er afhjulpet, når kontrollerne ovenfor er foretaget. Oplys følgende:

• en kort beskrivelse af fejlen,

• klimaanlæggets nøjagtige model;

• servicenummeret (det nummer, som står under ordet Service på servicemærkatet, der sidder på siden eller i bunden af indendørsenheden).

• Servicenummeret står også i garantibeviset.

• Telefonnummer. Kontakt vores kundeservice ved behov for at foretage reparation (sådan får du sikkerhed for at der anvendes originale reservedele og at reparationen udføres korrekt). Du vil skulle fremvise den originale faktura. Hvis disse anvisninger ikke følges, kan det gå ud over produktets sikkerhed og kvalitet. Bemærk: Hvis du vil have den fulde vejledning til apparatet, kan du downloade den fra vores website via det nedenstående link: docs.whirlpool.eu vha. QR koden.- 180 - OHJEET ON LUETTAVA JA NIITÄ ON NOUDATETTAVA
