KÄYTTÖOHJE SPIW4122 WHIRLPOOL

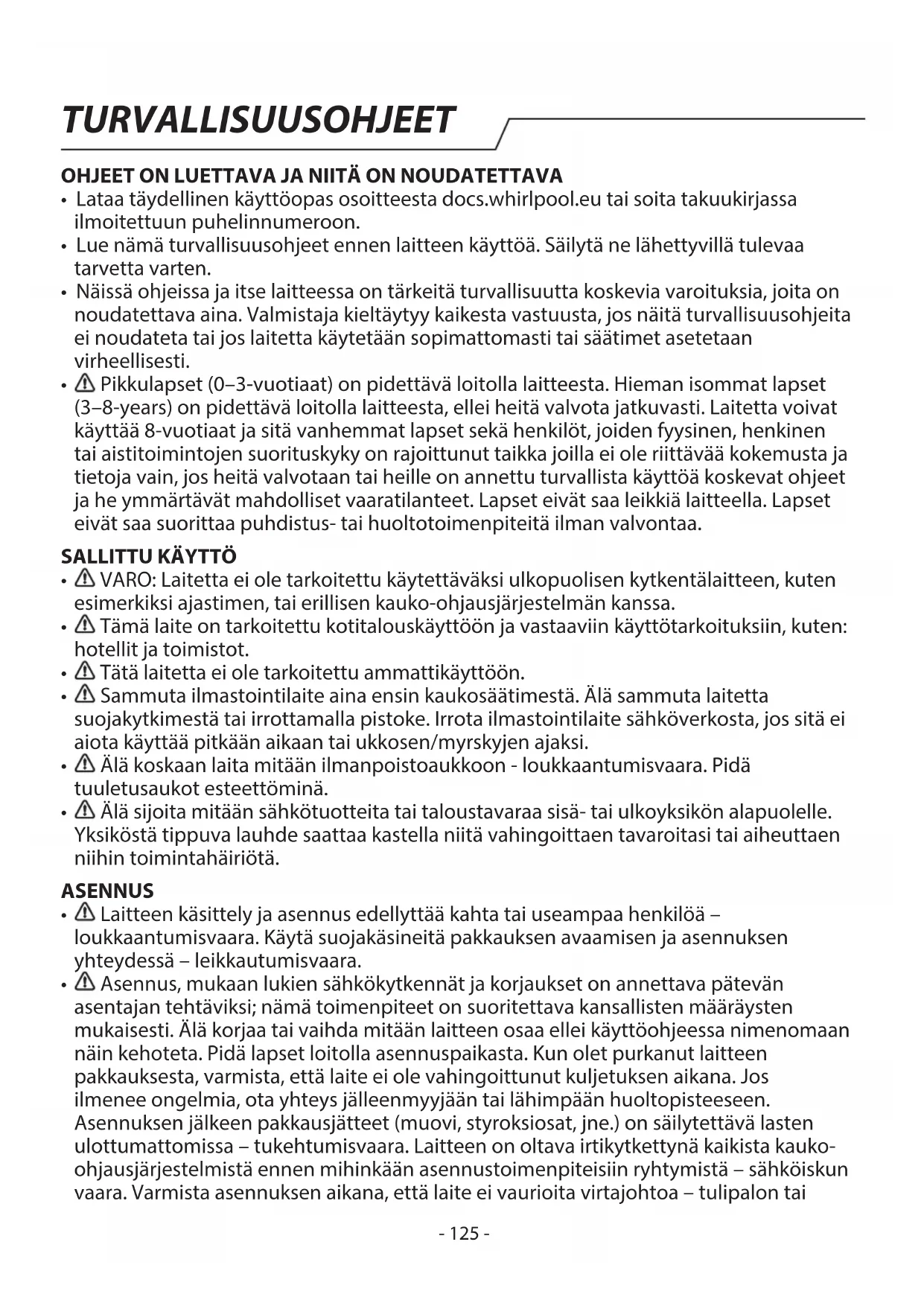

• Lataa täydellinen käyttöopas osoitteesta docs.whirlpool.eu tai soita takuukirjassa ilmoitettuun puhelinnumeroon.

• Lue nämä turvallisuusohjeet ennen laitteen käyttöä. Säilytä ne lähettyvillä tulevaa tarvetta varten.

• Näissä ohjeissa ja itse laitteessa on tärkeitä turvallisuutta koskevia varoituksia, joita on noudatettava aina. Valmistaja kieltäytyy kaikesta vastuusta, jos näitä turvallisuusohjeita ei noudateta tai jos laitetta käytetään sopimattomasti tai säätimet asetetaan virheellisesti.

Pikkulapset (0–3-vuotiaat) on pidettävä loitolla laitteesta. Hieman isommat lapset (3–8-years) on pidettävä loitolla laitteesta, ellei heitä valvota jatkuvasti. Laitetta voivat käyttää 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joiden fyysinen, henkinen tai aistitoimintojen suorituskyky on rajoittunut taikka joilla ei ole riittävää kokemusta ja tietoja vain, jos heitä valvotaan tai heille on annettu turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaaratilanteet. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistus- tai huoltotoimenpiteitä ilman valvontaa.

VARO: Laitetta ei ole tarkoitettu käytettäväksi ulkopuolisen kytkentälaitteen, kuten esimerkiksi ajastimen, tai erillisen kauko-ohjausjärjestelmän kanssa.

Tämä laite on tarkoitettu kotitalouskäyttöön ja vastaaviin käyttötarkoituksiin, kuten: hotellit ja toimistot.

Tätä laitetta ei ole tarkoitettu ammattikäyttöön.

Sammuta ilmastointilaite aina ensin kaukosäätimestä. Älä sammuta laitetta suojakytkimestä tai irrottamalla pistoke. Irrota ilmastointilaite sähköverkosta, jos sitä ei aiota käyttää pitkään aikaan tai ukkosen/myrskyjen ajaksi.

Älä koskaan laita mitään ilmanpoistoaukkoon - loukkaantumisvaara. Pidä tuuletusaukot esteettöminä.

Älä sijoita mitään sähkötuotteita tai taloustavaraa sisä- tai ulkoyksikön alapuolelle. Yksiköstä tippuva lauhde saattaa kastella niitä vahingoittaen tavaroitasi tai aiheuttaen niihin toimintahäiriötä. ASENNUS

Laitteen käsittely ja asennus edellyttää kahta tai useampaa henkilöä – loukkaantumisvaara. Käytä suojakäsineitä pakkauksen avaamisen ja asennuksen yhteydessä – leikkautumisvaara.

Asennus, mukaan lukien sähkökytkennät ja korjaukset on annettava pätevän asentajan tehtäviksi; nämä toimenpiteet on suoritettava kansallisten määräysten mukaisesti. Älä korjaa tai vaihda mitään laitteen osaa ellei käyttöohjeessa nimenomaan näin kehoteta. Pidä lapset loitolla asennuspaikasta. Kun olet purkanut laitteen pakkauksesta, varmista, että laite ei ole vahingoittunut kuljetuksen aikana. Jos ilmenee ongelmia, ota yhteys jälleenmyyjään tai lähimpään huoltopisteeseen. Asennuksen jälkeen pakkausjätteet (muovi, styroksiosat, jne.) on säilytettävä lasten ulottumattomissa– tukehtumisvaara. Laitteen on oltava irtikytkettynä kaikista kauko- ohjausjärjestelmistä ennen mihinkään asennustoimenpiteisiin ryhtymistä – sähköiskun vaara. Varmista asennuksen aikana, että laite ei vaurioita virtajohtoa – tulipalon tai TURVALLISUUSOHJEET- 126 - sähköiskun vaara. Kytke laite päälle vasta kun asennus on valmis.

Kun ilmastointilaitetta siirretään tai sijoitetaan uudelleen, käänny kokeneiden huoltoteknikkojen puoleen yksikön irrottamisen ja uudelleen asentamisen suorittamista varten.

Laitetta ei saa asettaa pesuhuoneeseen.

Laite on asennettava ja sitä saa käyttää ja säilyttää ainoastaan huoneessa, jonka lattiapinta-ala on yli 10 m

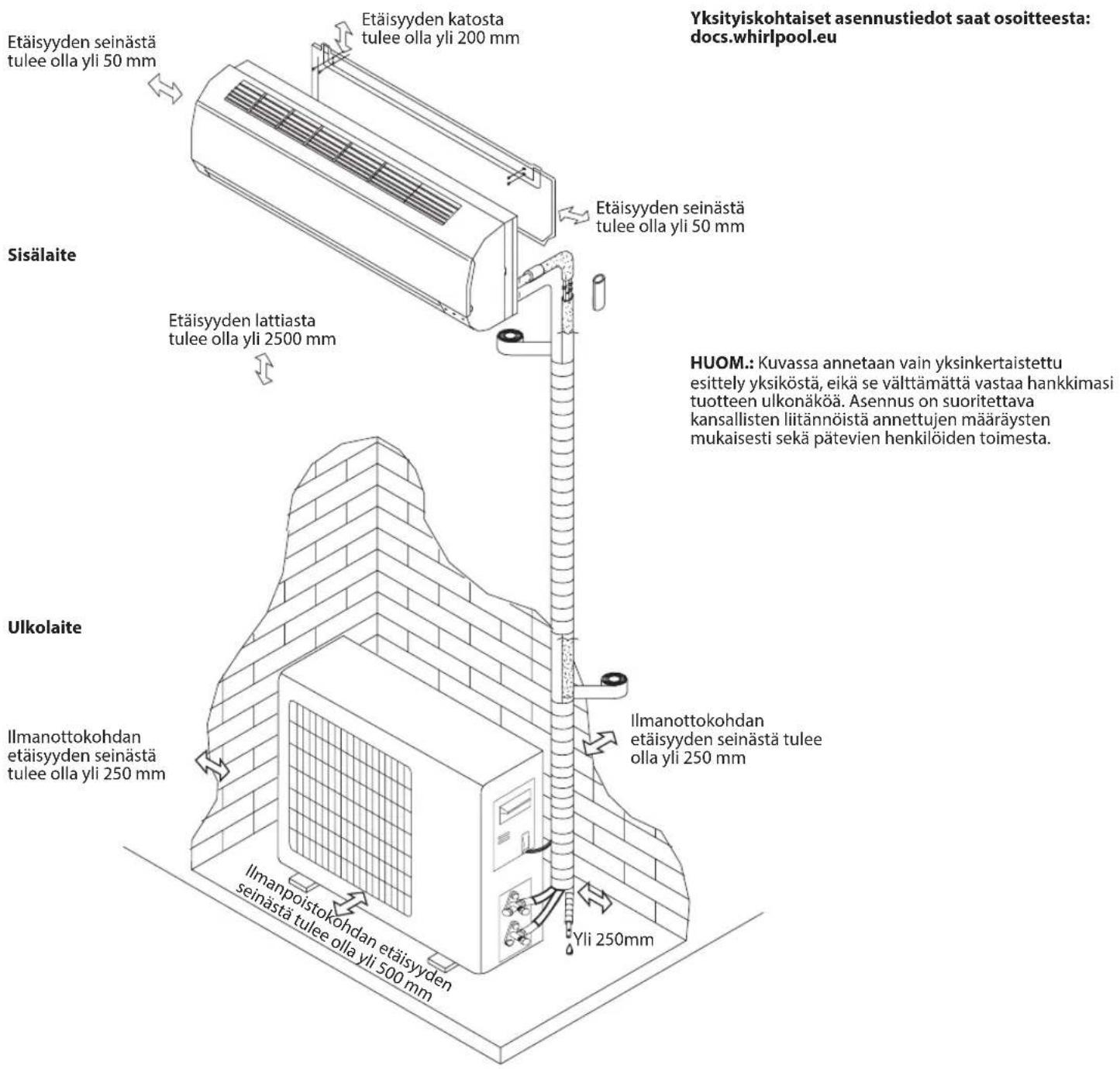

. Asenna sisäyksikkö vähintään 2,5 metriä lattian tai porrastason yläpuolelle.

Putkiston aennus on suoritettava huoneessa, jonka lattiapinta-ala on suurempi kuin 10m

, kansallisten kaasumääräysten mukaisesti.

Virransyötön tulee vastata ilmoitettua jännitettä ja laitteelle on oltava erityinen piiri. Johdon poikkipinta-alan tulee vastata vaatimuksia.

Moninapainen kytkin on asennettava kiinteisiin johtoihin johdotusta koskevien sääntöjen mukaisesti; laite on maadoitettava kansallisten maadoitusta koskevien turvamääräysten mukaisesti.

Jokanapainen katkaisin, jonka koskettimien avautumisväli on vähintään 3 mm kaikissa navoissa, on asennettava kiinteään johdotukseen ja laite on maadoitettava kansallisten, sähköturvallisuutta koskevien määräysten mukaisesti.

Älä käytä jatkojohtoja, jakorasioita tai adaptereita. Kun asennus on tehty, sähköosat eivät saa olla käyttäjän ulottuvilla. Älä käytä laitetta kun olet märkä tai kun olet paljain jaloin. Älä käytä tätä laitetta, jos virtajohto tai pistoke on vahingoittunut, jos laite ei toimi kunnolla tai jos se on vaurioitunut tai pudonnut.

Jos virtajohto on vahingoittunut, on sen tilalle vaihdettava toinen samanlainen; vaaratilanteiden estämiseksi vaihdon saa suorittaa valmistaja, sen huoltohenkilö tai vastaava pätevä henkilö– sähköiskun vaara.

Jäännösvirtalaite (RCD), jonka nimellinen jäännösvirta on korkeintaan 30 mA, on asennettava kiinteään johdotukseen kansallisen lain mukaisesti.

Jäähdytyspiirin lämpötila on korkea; huolehdi siitä, että kytkentäkaapeli ei pääse kupariputken lähelle.

Varmista turvallinen maadoitus; maadoitusjohdon tulee olla kytkettynä rakennuksen maadoitusjärjestelmään, jonka tulee olla ammattilaisten asentama. Laitteeseen on kytkettävä sähköinen vuotosuojauskytkin sekä kapasiteetiltaan riittävä lisäsuojakytkin. Suojakytkimessä on lisäksi oltava magneettinen lämpölaukaisutoiminto, jolla taataan suojaus oikosulku- ja ylikuormitustilanteissa. Malli 9K & 12K 18K 24K Suojakytkimeltä vaadittava kapasiteetti 16A 20A 25A

Sisä- ja ulkoyksikköjen välisen virtajohdon ja kaapelin kytkentä on ilmoitettu laitteen johtokaaviossa.

VAROITUS: Varmista, että laite on sammutettu ja sen virtakytkentä on katkaistu ennen kuin ryhdyt mihinkään huoltotoimenpiteisiin; älä koskaan käytä puhdistamiseen höyrypesuria – sähköiskun vaara. TURVALLISUUSOHJEET- 127 -

PAKKAUSMATERIAALIEN HÄVITTÄMINEN

Pakkaus on valmistettu 100-prosenttisesti kierrätettävistä materiaaleista, ja siinä on kierrätysmerkki ( ). Pakkauksen osia ei saa heittää roskiin vaan ne on hävitettävä paikallisten jätehuoltoviranomaisten määräysten mukaisesti.

KODINKONEIDEN HÄVITTÄMINEN

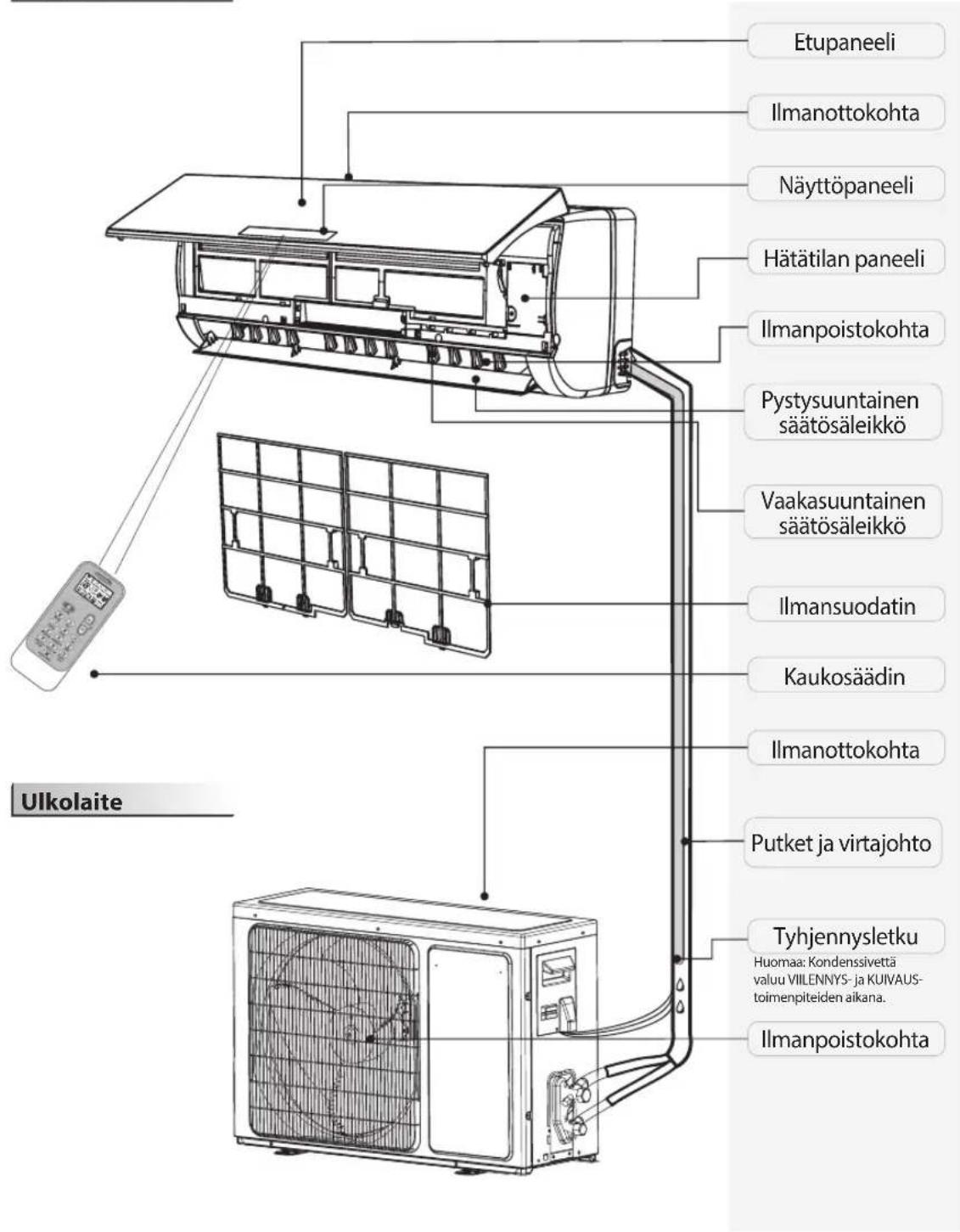

Tämä tuote on valmistettu kierrätettävistä tai uusiokäyttöön soveltuvista materiaaleista. Hävitä laite paikallisten jätehuoltomääräysten mukaisesti. Lisätietoja sähkökäyttöisten kodinkoneiden käsittelystä, materiaalin keräämisestä ja kierrätyksestä saat paikallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta laite on ostettu. Tämä laite on merkitty sähkö- ja elektroniikkalaiteromudirektiivin 2012/19/EU (WEEE-direktiivi) mukaisesti. Varmistamalla, että tuote poistetaan käytöstä asianmukaisesti, voidaan auttaa estämään ympäristö- ja terveyshaittoja. Symboli ( ) tuotteessa tai sen asiakirjoissa tarkoittaa, ettei laitetta saa hävittää kotitalousjätteiden mukana. Sen sijaan tuote on toimitettava sähkö- ja elektroniikkakomponenttien keräys- ja kierrätyspisteeseen. VAATIMUSTENMUKAISUUSVAKUUTUS Tämä tuote sisältää Kioton sopimuksen kattamia uorattuja kasvihuonekaasuja. Kylmäainekaasu on hermeettisesti tiiviissä suljetussa järjestelmässä. (R410a, GWP 2088). Kylmäaineen määrä on korkeintaan 2,5 kg. Katso tarkemmat tiedot arvokilvestä. TURVALLISUUSOHJEET- 128 - Tuotekuvaus Sisälaite Ulkolaite Etupaneeli Ilmanottokohta Näyttöpaneeli Hätätilan paneeli Ilmanpoistokohta Pystysuuntainen säätösäleikkö Vaakasuuntainen säätösäleikkö Ilmansuodatin Kaukosäädin Ilmanottokohta Tyhjennysletku Ilmanpoistokohta Putket ja virtajohto Huomaa: Kondenssivettä valuu VIILENNYS- ja KUIVAUS- toimenpiteiden aikana. Tämän oppaan kuvat perustuvat perusmallin ulkokuvaan. Tästä johtuen muoto saattaa poiketa valitsemastasi ilmastointilaitteesta.- 129 - Käyttöliittymä

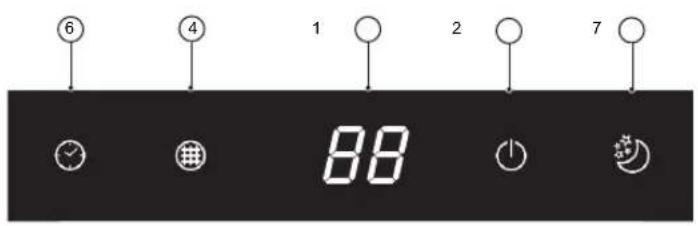

Lämpötilan osoitin(1) Näyttää asetetun lämpötilan. “FC” muistuttaa tarpeesta puhdistaa suodatin. Käynnissä olon merkkivalo (2) Siinä palaa valo toiminnan aikana. Se vilkkuu ulkoyksikön sulattamisen aikana.

Sense -merkkivalo (3) Syttyy, kun 6

sense on päällä. Sammuu, kun 6

sense päättyy. Suodattimen valvonnan merkkivalo (4) Vilkkuu kun suodatin on puhdistettava. Suodattimen valvonnan merkkivalo vilkkuu 720 käyttötunnin jälkeen muistuttaen näin suodattimen puhdistamisesta. Paina suodattimen puhdistamisen jälkeen suodattimen palautuspainiketta sisäyksiköstä etupaneelin takaa, jolloin suodattimen valvonnan merkkivalon vilkkuminen katkeaa. Kosteuden merkkivalo (5) Siihen tulee valo silloin, kun kosteustaso näytetään. Se sammuu lämpötilaa näyttäessään. Ajastimen osoitin (6) Siihen tulee valo asetetun ajan aikana. Se sammuu kun ajastimen toiminta lakkaa. Sleep-merkkivalo (7) Siihen tulee valo kun unitila on asetettu, käynnissä olon merkkivalo vilkkuu 10 kertaa, minkä jälkeen näyttö sammuu kokonaisuudessaan. Ilmastointilaitteille, joissa ei ole Wi-Fi-ohjausta suosittelemme Wpro SmartClim -laitetta: se on Wi-Fi-ohjaukseen tarkoitettu älylaite, jolla voit ohjata laitteesi pääasetuksia älypuhelimestasi. Tämä lisävaruste ei kuulu tuotepakkaukseen. Ota yhteyttä huoltopalveluun lisätietoja ja ostoa varten.- 130 - Kaukosäädin Laita paristot kaukosäätimeen

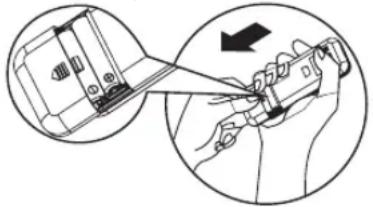

1. Käytä tappia ja paina pariston kansi varovaisesti

alas ja työnnä nuolen suuntaan poistamista varten, kuvassa näytetyllä tavalla.

2. Laita koteloon 2 AAA-paristoa (1,5V). Varmista, että

“+” ja “-” napaisuudet on sijoitettu oikein.

3. Sulje kaukosäätimen paristotilan kansi.

Kaukosäätimen esiasetukset Aina kun kaukosäätimen paristot vaihdetaan, kaukosäädin on esiasetettu lämpöpumpputilaan. Lämpöpumpun kaukosäädintä voidaan käyttää vain viilentävien ilmastointilaitteiden ohjaamiseen. Kaukosäätimen käyttö laitteen ohjaamiseen

• Laitetta ohjataan kaukosäätimestä osoittamalla sillä sisäyksikön vastaanottolaitetta varmistaen näin vastaanottoherkkyyden.

• Kun kaukosäätimestä lähetetään viesti, symboli vilkkuu 1 sekunnin ajan. Laite antaa äänimerkin viestin saadessaan.

Signaalin vastaanotin Kaukosäädin toimii enintään 7 metrin etäisyydellä ilmastointilaitteesta.

• Aina kun kaukosäätimeen vaihdetaan paristot, kaukosäädin esiasettuu lämpöpumpputilaan. Huomaa: noudata ilmastointilaitteen käyttöön tarkoitetun kaukosäätimen mukana toimitettuja ohjeita. Painikkeiden toiminnan kuvaus (P1-04)

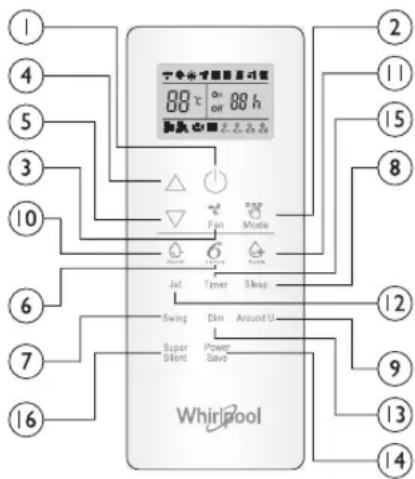

Käynnistää tai pysäyttää laitteen painamalla tätä painiketta.

3. FAN (PUHALTIMEN) PAINIKE

Käytetään puhaltimen nopeuden valitsemiseen järjestyksessä: auto, korkea, keskitaso tai matala.

4-5. LÄMPÖTILA-PAINIKE

Käytetään huoneen lämpötilan valitsemiseen. Käytetään ajastustilassa ajan asettamiseen.

SENSE-PAINIKE Asettaa tai peruuttaa 6

Pysäyttää tai käynnistää säleikön vaakasuoran säädön ja asettaa halutun ilmavirran suunnan ylös/alas.

10-11. HUMIDITY (KOSTEUS) INIKE

Käytetään halutun kosteustason asettamiseen; toiminto on käytettävissä ainoastaan 6

Käytetään superhiljaisen toiminnon käynnistämiseen tai pysäyttämiseen hiljaisen ympäristön saamiseksi.

Käytetään toimintatavan valitsemiseen järjestyksessä viilennys, lämmitys tai puhallin.

Käytetään unitilan valitsemiseen järjestyksessä sleep 1, sleep 2, sleep 3 sleep 4 ja sleep o (pois päältä).

9. AROUND U -PAINIKE

Käytetään Around U -toiminnon asettamiseen tai peruuttamiseen.

Käytetään pikaviilennyksen tai -lämmityksen käynnistämiseen tai pysäyttämiseen.

Käytetään sisäyksikön näytön valon sytyttämiseen tai sammuttamiseen.

14. POWER SAVE -PAINIKE

Käytetään virransäästön käynnistämiseen tai sammuttamiseen.

Käytetään laitteen ajan asettamiseen tai peruuttamiseen. Kaukosäätimen näytön symbolit Käynnistä kaukosäädin painamalla lukituksen avauksen painiketta Viilennyksen merkkivalo Puhaltimen automaattinen nopeus Sleep 1 -merkkivalo Paina painiketta, taustavalo syttyy ja toiminnon painikkeet käynnistyvät käyttöä varten. Uudelleen painaminen lukitsee kaukosäätimen. Jos mitään toimenpidettä ei suoriteta 10 sekuntiin, kaukosäädin lukkiutuu automaattisesti. PRESS Kosteuden plus -merkkivalo Puhaltimen korkea nopeus Sleep-merkkivalo 2 Kosteuden miinus -merkkivalo Puhaltimen keskitason nopeus Sleep-merkkivalo 3 Vain puhallin -merkkivalo Puhaltimen matala nopeus Sleep-merkkivalo 4 Lämmityksen merkkivalo Super silent -merkkivalo Asetetun lämpötilan näyttö Around U -merkkivalo 6

OF F Asetetun ajastimen näyttö Jet-toiminnon merkkivalo Virransäästön merkkivalo Signaalin lähetys- 131 - Kaukosäädin Painikkeiden toiminnan kuvaus (J1-3A)

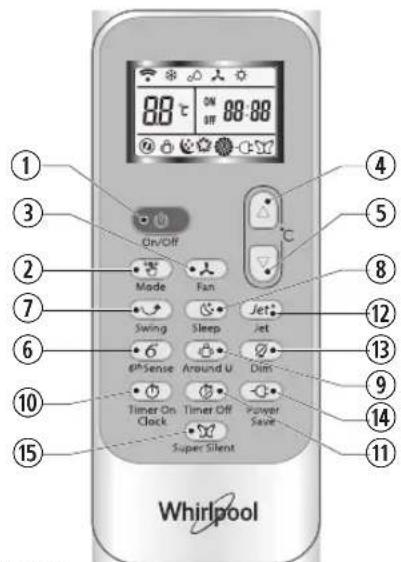

Käynnistää tai pysäyttää laitteen painamalla tätä painiketta.

Käytetään toimintatavan valitsemiseen järjestyksessä viilennys, kuivaus, vain puhallin tai lämmitys.

3. FAN (PUHALTIMEN) PAINIKE

Käytetään puhaltimen nopeuden valitsemiseen järjestyksessä: auto, korkea, keskitaso tai matala.

4-5. LÄMPÖTILA-PAINIKE

Käytetään huoneen lämpötilan valitsemiseen. Käytetään ajastustilassa ajan ja reaaliaikaisen kellon asettamiseen.

SENSE-PAINIKE Asettaa tai peruuttaa 6

Pysäyttää tai käynnistää säleikön vaakasuoran säädön ja asettaa halutun ilmavirran suunnan ylös/alas.

Asettaa tai peruuttaa Sleep-tilan järjestyksessä sleep 1, sleep 2, sleep 3, sleep 4 tai sleep o (pois päältä).

9. AROUND U -PAINIKE

Käytetään Around U -toiminnon asettamiseen tai peruuttamiseen.

10. TIMER ON/CLOCK (AJASTIN PÄÄLLÄ-/KELLO)

PAINIKE Käytetään nykyisen ajan asettamiseen. Käytetään ajastimen toiminnan asettamiseen tai peruuttamiseen.

11. TIMER OFF -PAINIKE

Käytetään ajastimen toiminnan asettamiseen pois päältä tai tilan peruuttamiseen.

Käytetään pikaviilennyksen tai -lämmityksen käynnistämiseen tai pysäyttämiseen.

Käytetään sisäyksikön näytön valon sytyttämiseen tai sammuttamiseen.

14. POWER SAVE -PAINIKE

Käytetään virransäästön käynnistämiseen tai sammuttamiseen.

15. SUPER SILENT -PAINIKE

Käytetään superhiljaisen toiminnon käynnistämiseen tai pysäyttämiseen hiljaisen ympäristön saamiseksi. Kaukosäätimen näytön symbolit Viilennyksen merkkivalo Sleep 1 -merkkivalo Puhaltimen automaattinen nopeusJet-toiminnon merkkivaloKuivauksen merkkivalo Sleep 2 -merkkivalo Puhaltimen korkea nopeusSignaalin lähetysVain puhallin -merkkivalo Sleep 3 -merkkivalo Puhaltimen keskitason nopeus ON OF F Asetetun ajastimen näyttöLämmityksen merkkivalo Sleep 4 -merkkivalo Puhaltimen matala nopeusTämänhetkisen ajan näyttö

Sense -merkkivalo Around U -merkkivalo Super silent -merkkivalo Asetetun lämpötilan näyttöVirransäästön merkkivalo SUOJAUS Toimintaolosuhteet Suojalaite saattaa laueta ja pysäyttää laitteen alla mainituissa tapauksissa. Kuumennus Ulkoilman lämpötila on yli 24 °C Ulkoilman lämpötila on alle -7 °C Huonelämpötila on yli 27 °C Viilennys Ulkoilman lämpötila on yli 43 °C Huonelämpötila on alle 21 °C Kosteuden- poisto Huonelämpötila on alle 18 °C Jos ilmastointilaite toimii VIILENNYS- tai KUIVAUS-tilassa oven tai ikkunan ollessa avattuina pitkään suhteellisen kosteuden ollessa yli 80 %, poistokohdasta saattaa tippua lauhdetta. Suojalaitteen ominaisuudet Odota vähintään 3 minuuttia ennen yksikön uudelleen käynnistämistä tai toimintatavan vaihtamista toiminnan aikana. Kun virta on kytketty ja laite välittömästi käynnistetty, saattaa ilmetä 20 sekunnin viive, ennen kuin se alkaa toimia. Jos kaikki toiminta on pysähdyksissä, paina ON/OFF (VIRTA)-painiketta uudelleen. Ajastin joudutaan asettamaan uudelleen, jos sen asetus on peruuntunut. VIILENNYS-tilan ominaisuudet Jäätymisenesto Kun sisälämmönvaihtimen lämpötila laskee 0°:aan tai sen alle, kompressori lakkaa toimimasta laitteen suojaamiseksi. LÄMMITYS-tilan ominaisuudet Esilämmitys Viileän ilman puhaltamisen estämiseksi sisäyksikköä on esilämmitettävä 2-5 minuuttia LÄMMITYS-toimintaa käynnistettäessä. Sisäyksikön puhallin ei toimi esilämmityksen aikana. Sulattaminen LÄMMITYS-tilassa laite sulaa (jäänpoisto) automaattisesti tehokkuutta nostaakseen. Tämä prosessi kestää yleensä 6-10 minuuttia. Sulamisen aikana puhallin lakkaa toimimasta ja käynnissä olon merkkivalo vilkkuu. Kun sulatus on viety päätökseen, laite palaa automaattisesti LÄMMITYS-tilaan.- 132 - Huolto Sisäyksikön etupaneelin puhdistaminen

1. Kytke laite irti sähköverkosta

Sammuta laite ennen sähköverkosta katkaisemista.

2. Irrota etupaneeli

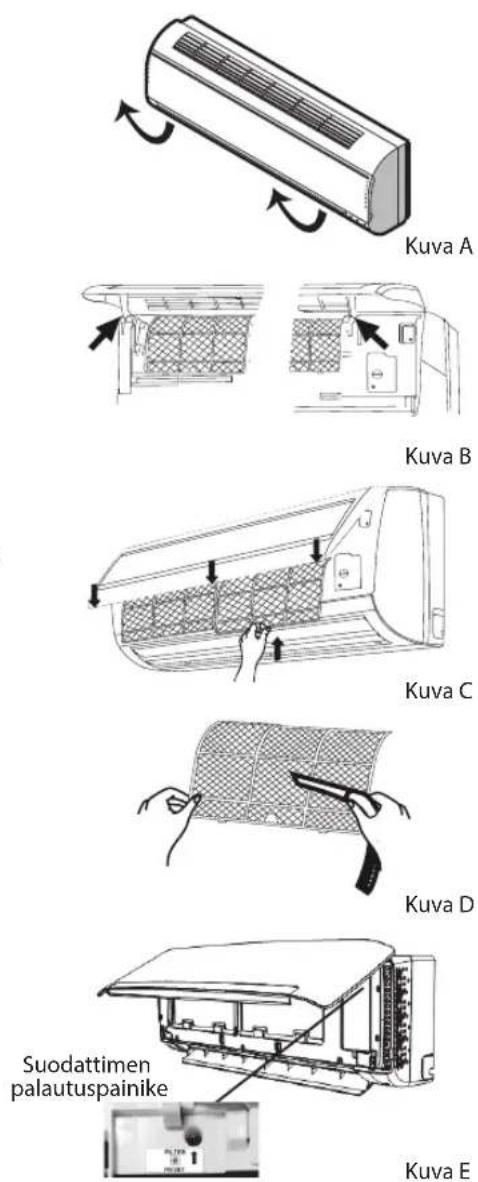

Avaa etupaneeli nuolella merkityllä tavalla (kuva A). Irrota etupaneeli vetämällä kunnolla sen sivuissa olevista urista (kuva B).

3. Etupaneelin puhdistaminen

Pyyhi se pehmeällä ja kuivalla liinalla. Käytä haaleaa vettä (alle 40 °C) laitteen puhdistamiseen, jos se on erittäin likainen. Anna kuivaa puhdistamisen jälkeen.

4. Aseta etupaneeli paikalleen ja sulje se

Aseta etupaneeli paikalleen ja sulje se työntämällä sitä alaspäin. Huomaa:

• Älä käytä laitteen puhdistamiseen bensiinin tai kiillotusjauheiden kaltaisia aineita.

• Älä roiskuta sisäyksikön päälle vettä. Vaara! Sähköisku! Ilmansuodattimen puhdistaminen Ilmansuodatin on puhdistettava kun sitä on käytetty noin 200 tuntia. Puhdista ilmansuodatin joka toinen viikko, jos ilmastointilaitetta käytetään erittäin pölyisissä tiloissa.

1. Kytke laite irti sähköverkosta

Sammuta laite ennen sähköverkosta katkaisemista.

2. Ota ilmansuodatin pois paikaltaan (kuva C).

3. lmansuodattimen puhdistaminen (kuva D)

Jos suodatin on erittäin likainen, puhdista se haalean veden ja neutraalin pesuaineen liuoksella. Anna kuivaa puhdistamisen jälkeen.

4. Aseta suodatin takaisin paikalleen, paina suodattimen

palautuspainiketta (kuva E) oikealta puolelta tappia käyttäen ja sulje etupaneeli. Huomaa:

• Loukkaantumisen välttämiseksi älä kosketa sisäyksikön ripoja sormin suodattimen irrottamisen jälkeen.

• Älä yritä puhdistaa ilmastointilaitteen sisäosia itseksesi.

• Älä pese suodatinta pesukoneessa.

TOIMINTA HÄTÄTILANTEESSA

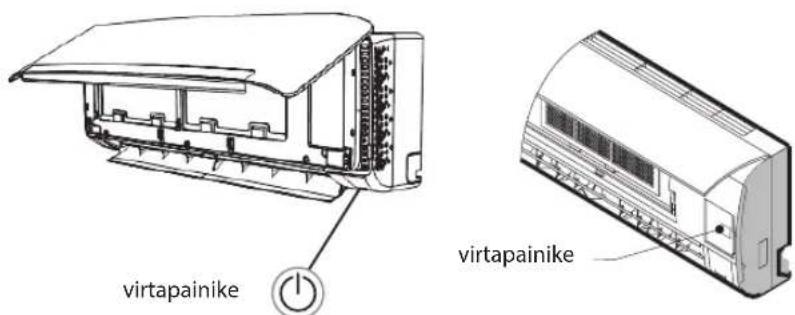

Hätätilanteessa tai kun kaukosäädintä ei löydy, voit ohjata yksikköä painamalla sisäyksikön virtapainiketta.

• Laitteen kytkeminen toimintaan: kun yksikkö on poissa päältä, paina tätä painiketta, jolloin laite käynnistyy ja alkaa toimia 6

• Laitteen kytkeminen pois toiminnasta: kun yksikkö on päällä, paina tätä painiketta, jolloin yksikkö lakkaa toimimasta. Huomaa: Älä paina tätä painiketta pitkään, sillä seurauksena olisi toimintahäiriöitä. Automaattinen uudelleenkäynnistystoiminto Jos haluat asettaa automaattisen uudelleenkäynnistystoiminnon, kytke sähkövirta, paina sisäyksiköstä ON/OFF (VIRTA)- painiketta ja pidä sitä yli 5 sekuntia, jolloin automaattinen uudelleenkäynnistys asettuu pääIle antaen äänimerkin. Jos automaattinen uudelleenkäynnistystoiminto on asetettu, paina ON/OFF (VIRTA)-painiketta sisäyksiköstä ja pidä yli 5 sekuntia, jolloin automaattinen uudelleenkäynnistystoiminto peruuntuu antaen äänimerkin ja ilmastointilaite siirtyy odotustilaan. Paristojen hävittäminen Luonnonvarojen säästämiseksi ja uusiokäytön edistämiseksi erottele paristot muusta jätteestä ja kierrätä ne paikallisen, ilmaisen lajittelujärjestelmän kautta. Kuva A Kuva B Suodattimen palautuspainike Kuva E Kuva C Kuva D virtapainike virtapainike- 133 - Asennusohjeet Asennuskaavio Etäisyyden seinästä tulee olla yli 50 mm Sisälaite Ulkolaite Etäisyyden katosta tulee olla yli 200 mm Etäisyyden lattiasta tulee olla yli 2500 mm Ilmanottokohdan etäisyyden seinästä tulee olla yli 250 mm Ilmanottokohdan etäisyyden seinästä tulee olla yli 250 mm Ilmanpoistokohdan etäisyyden seinästä tulee olla yli 500 mm Yli 250mm Yksityiskohtaiset asennustiedot saat osoitteesta: docs.whirlpool.eu Etäisyyden seinästä tulee olla yli 50 mm HUOM.: Kuvassa annetaan vain yksinkertaistettu esittely yksiköstä, eikä se välttämättä vastaa hankkimasi tuotteen ulkonäköä. Asennus on suoritettava kansallisten liitännöistä annettujen määräysten mukaisesti sekä pätevien henkilöiden toimesta. Kun asennetaan liitäntäjohto, varmista, että ulkoyksikön johtojen värit ja liittimen numero vastaavat sisäyksikön värejä ja numeroita. Kaapelin spesikaatiot Kapasiteetti (Btu/h) Virtajohto Virtajohto Tyyppi Normaali poikkipinta- alue Tyyppi Normaali poikkipinta- alue 7K, 9K, 12K H07RN-F 1,0mm

X5- 134 - Vianetsintä Toiminnassa ilmenevät ongelmat johtuvat usein vähäpätöisistä seikoista; tutustu seuraavaan taulukkoon ennen kuin otat yhteyttä huoltoon. Näin voit säästää aikaa ja tarpeettomia kuluja. Vika Selvitys Ei toimi

• Onko suojalaite tai sulake palanut?

• Odota 3 minuuttia ja käynnistä sitten uudelleen; suojalaite saattaa estää yksikön toiminnan.

• Ovatko kaukosäätimen paristot loppumaisillaan?

• Onko pistoke kytketty kunnolla? Ei ilman viilennystä tai lämmitystä

• Onko ilmansuodatin likainen?

• Ovatko ilmastointilaitteen ilmanotto- ja poistokohdat peitetty?

• Onko lämpötila asetettu oikealle tasolle?

• Ovatko ovet tai ikkunat auki? Ohjaus tehotonta

• Onko tapahtunut jokin voimakas häiriötilanne (korkea staattisten energian purkaus, häiriö syöttöjännitteessä)? Huomaa, että toiminta tällöin epänormaalia. Irrota tässä tapauksessa pistoke ja kytke se 2–3 sekunnin kuluttua uudelleen. Ei toimi välittömästi

• 3 minuutin viive kuuluu asiaan kun käyttötapaa muutetaan toiminnan aikana. Outoa hajua

• Haju saattaa tulla jostakin muusta lähteestä kuten huonekaluista, savukkeista, tai muusta vastaavasta, jonka yksikkö imee sisäänsä ilman mukana ja puhaltaa sitten ilmaan. Juoksevan veden ääni

• Normaalia käyttäytymistä, joka johtuu ilmastointilaitteessa virtaavasta kylmäaineesta.

• Sulatusääni lämmitystilassa. Naksahteleva ääni

• Tämä ääni saattaa johtua etupaneelin laajenemisesta tai kutistumisesta lämpötilan vaihteluiden vaikutuksesta. Kosteutta poistoaukosta

• Onko huoneessa kosteutta alhaisissa lämpötiloissa? Normaalia käyttäytymistä, joka johtuu sisäyksikön päästämästä viileästä ilmasta VIILENNYS - tai KUIVAUS- toimintatiloissa. Käynnissä olon merkkivalo vilkkuu mutta sisällä oleva puhallin pysähtyy

• Yksikkö on siirtymässä lämmitystilasta sulatustilaan. Merkkivalo sammuu pian ja yksikkö palaa lämmitystilaan. Huomaa: Jos ongelmia esiintyy edelleen, sammuta laite ja irrota virtakytkentä. Ota sitten yhteyttä lähimpään valtuutettuun Whirlpool- huoltoliikkeeseen. Älä yritä liikuttaa, korjata, purkaa tai muokata laitetta itse.- 135 - VALTUUTETTU HUOLTOLIIKE Ennen kuin otat yhteyttä asiakaspalveluun:

1. Yritä ratkaista ongelma itse kohdan “Vianetsintä”

2. Kytke laite pois toiminnasta ja uudelleen toimintaan

ja tarkista, onko häiriö poistunut. Jos häiriö ei poistu edellä kuvattujen ohjeiden avulla, ota yhteys asiakaspalveluun. Anna seuraavat tiedot:

• lyhyt häiriön kuvaus

• ilmastointilaitteen tarkka malli

• huoltokoodi (numero, joka on sijoitettu sisäyksikön sivussa tai pohjassa olevaan huoltotarraan, sanan Service alle). Huoltokoodi on merkitty myös takuukorttiin

• täydellinen osoitteesi,

• puhelinnumerosi. Jos laite tarvitsee korjausta, ota yhteys asiakaspalveluun (näin varmistat alkuperäisten varaosien käytön ja asianmukaisen korjauksen). Tässä yhteydessä on esitettävä alkuperäinen kuitti. Ellei näitä ohjeita noudateta, laitteen turvallisuus ja laatu voivat vaarantua. Huomaa: Jos haluat laitteesi täydellisen käyttöoppaan, lataa se verkkosivustolta, alla olevasta linkistä: docs.whirlpool.eu QR-koodia käyttäen- 136 -
