Producttype	Split-airconditioner
Merk	Whirlpool
Model	SPIW4122
Elektrische voeding	230 V / 50 Hz
Koelmiddel	R410a (GWP 2088)
Maximale koelmiddelvulling	2,5 kg
Werkingsmodi	Koeling, Verwarming, Ventilatie, Ontvochtiging
Speciale functies	6th Sense, Jet, Sleep, Around U, Super Silent, Power Save
Afstandsbediening	Ja, met AAA-batterijen (niet meegeleverd)
Timer	Programmeerbare aan/uit
Luchtfilter	Wasbaar, reinigingsindicator na 720 uur
Aanbevolen filterreiniging	Om de 200 bedrijfsuren
Vorstbeveiliging	Ja, compressor stopt als wisselaar < 0°C
Automatische ontdooiing	Ja, in verwarmingsmodus (duur 6-10 min)
Automatische herstart	Ja, instelbaar via aan/uit-knop
Minimale ruimteoppervlakte	> 10 m²
Binneninstallatiehoogte	≥ 2,5 m boven de vloer
Super stille modus	Ja, om omgevingsgeluid te verminderen
Bedrijfstemperatuur (verwarming)	Van -7°C tot 24°C buiten
Bedrijfstemperatuur (koeling)	Tot 43°C buiten

Veelgestelde vragen - SPIW4122 WHIRLPOOL

Hoe schakel ik het apparaat in of uit?

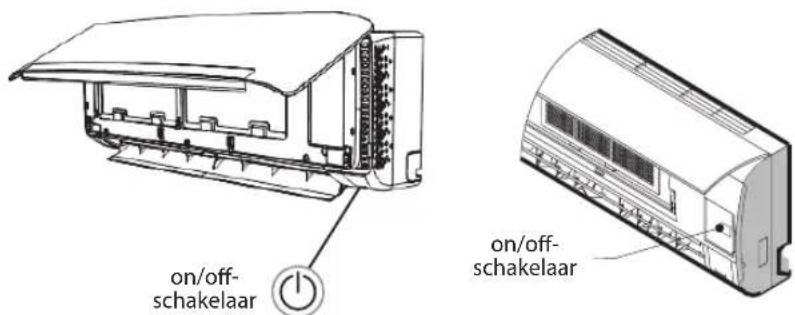

Gebruik de ON/OFF-toets op de afstandsbediening of de aan/uit-knop op de binnenunit. Druk eenmaal om in te schakelen, nogmaals om uit te schakelen.

Wat te doen als de afstandsbediening niet werkt?

Controleer de batterijen (vervang ze indien nodig), zorg dat er geen obstakel is tussen de afstandsbediening en de ontvanger, en dat de afstandsbediening is ontgrendeld (druk op de ontgrendeltoets).

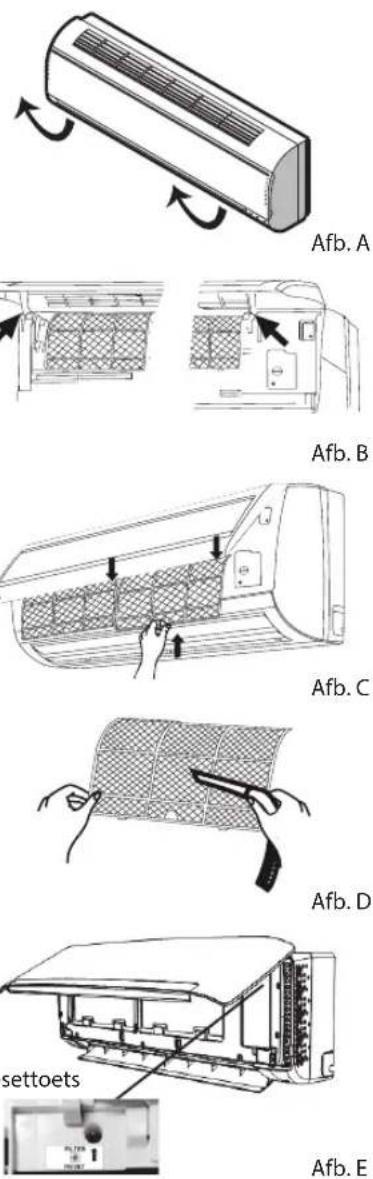

Hoe reinig ik het luchtfilter?

Schakel het apparaat uit en haal de stekker eruit. Open het voorpaneel, verwijder het filter, was het met lauw water en een neutraal reinigingsmiddel, droog het en plaats het terug. Druk na reiniging op de filterresetknop.

Wat betekent het filtercontrolelampje?

Het lampje knippert na 720 bedrijfsuren om u eraan te herinneren het filter te reinigen. Druk na reiniging op de filterresetknop om het uit te schakelen.

Hoe stel ik de timer in?

Gebruik de TIMER-toets om de inschakel- of uitschakeltijd in te stellen. Druk op TIMER ON of TIMER OFF en stel vervolgens de tijd in met de temperatuurtoetsen.

Wat is de 6th Sense-functie?

De 6th Sense-functie past automatisch de temperatuur en luchtvochtigheid aan voor optimaal comfort. Druk op de 6th SENSE-toets om deze in of uit te schakelen.

Hoe activeer ik de Super Silent-modus?

Druk op de SUPER SILENT-toets op de afstandsbediening om het bedrijfsgeluid te verminderen. Druk nogmaals om uit te schakelen.

Wat te doen als het apparaat niet koelt of verwarmt?

Controleer of het luchtfilter schoon is, of de luchtin- en uitlaten niet geblokkeerd zijn, of de temperatuur correct is ingesteld en of deuren/ramen gesloten zijn. Wacht 3 minuten na een moduswijziging.

Waarom hoor ik stromend water?

Dit is een normaal geluid veroorzaakt door de stroming van koelmiddel in het apparaat, vooral in verwarmingsmodus tijdens het ontdooien.

Hoe werkt de automatische ontdooiing?

In verwarmingsmodus ontdooit het apparaat automatisch om de 6 tot 10 minuten. Gedurende deze tijd stopt de ventilator en knippert het bedrijfslampje. Zodra het ontdooien is voltooid, wordt de verwarming hervat.

GEBRUIKSAANWIJZING SPIW4122 WHIRLPOOL

NEDERLANDS Gebruiksaanwijzing Pagina 37

• Download de volledige gebruiksaanwijzing op docs.whirlpool.eu of bel het telefoonnummer dat in het garantieboekje staat.
• Lees voordat u het apparaat gaat gebruiken deze veiligheidsinstructies. Houd ze binnen handbereik voor toekomstige raadpleging.
• Deze instructies en het apparaat zijn voorzien van belangrijke veiligheidsaanwijzingen, die te allen tijde moeten worden opgevolgd. De fabrikant kan niet aansprakelijk gesteld worden voor schade die het gevolg is van het niet opvolgen van deze veiligheidsinstructies, oneigenlijk gebruik van het apparaat of een foute instelling van de regelknoppen.
• Kleine kinderen (0-3 jaar) moeten uit de buurt van het apparaat gehouden worden. Jonge kinderen (3-8 jaar) moeten uit de buurt van het apparaat gehouden worden, tenzij ze constant onder toezicht staan. Kinderen vanaf 8 jaar en personen met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis, mogen dit apparaat gebruiken indien ze onder toezicht staan of instructies hebben ontvangen over veilig gebruik en de mogelijke gevaren ervan begrijpen. Kinderen mogen niet spelen met het apparaat. De reiniging en het onderhoud mogen niet door kinderen worden uitgevoerd zonder toezicht.

TOEGESTAAN GEBRUIK

• VOORZICHTIG: het apparaat is niet geschikt voor inwerkingstelling met een externe timer of afzonderlijk systeem met afstandsbediening.
• Dit apparaat is bedoeld voor gebruik in huishoudelijke en gelijkaardige toepassingen zoals: hotels en kantoren.
• Dit apparaat is niet voor professioneel gebruik bestemd.
• Zet de airconditioner altijd eerst met de afstandsbediening uit. Gebruik de stroomonderbreker van de voeding niet om het apparaat uit te zetten. Zet het ook niet uit door de stekker uit te trekken. Koppel de airconditioner los van de voeding als het apparaat voor een lange tijd niet gebruikt zal worden of bij onweer.
• Stop nooit voorwerpen in de luchtuitlaat, vanwege gevaar op verwondingen. Houd de ventilatieopeningen van het apparaat vrij van obstakels.
• Plaats geen andere elektrische producten of huishoudelijke eigendommen onder de binnen- of buitenunit. De condensatie van de unit kan op uw eigendom druppelen en zo beschadigingen of defecten veroorzaken.

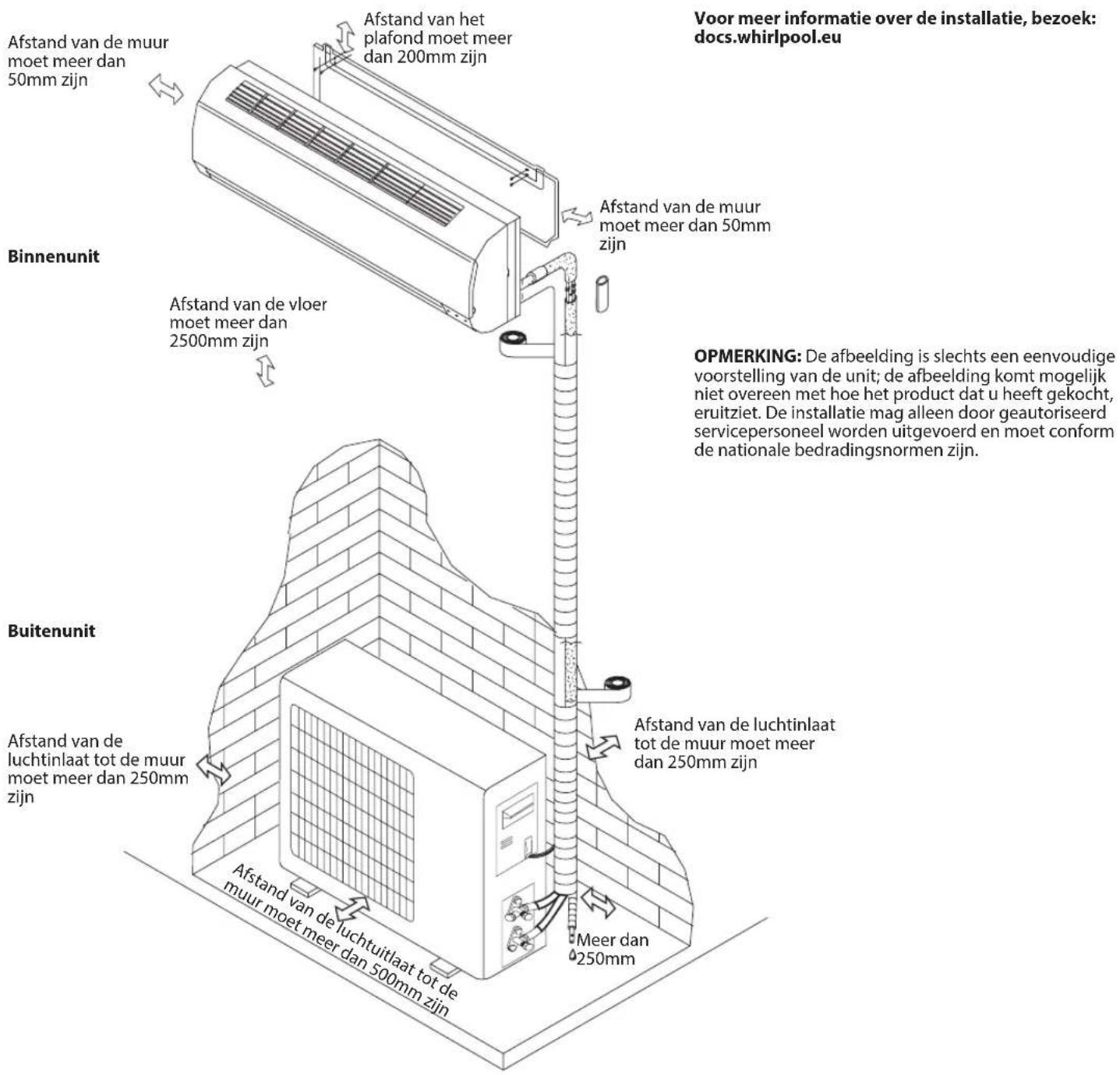

INSTALLATIE

• Het apparaat moet gehanteerd en geïnstalleerd worden door twee of meer personen - risico van verwondingen. Gebruik beschermende handschoenen om uit te pakken en te installeren - risico voor snijwonden.
• De installatie, inclusief elektrische aansluitingen, en herstellingen moeten worden uitgevoerd door een gekwalificeerd technicus in overeenstemming met de nationale bedradingsvoorschriften. Repareer of vervang geen enkel onderdeel van het apparaat, behalve als dit expliciet wordt aangegeven in de gebruikershandleiding. Houd kinderen uit de buurt van de installatieplaats. Controleer na het uitpakken van het apparaat of het tijdens het transport geen beschadigingen heeft opgelopen. Neem in geval van twijfel contact op met uw leverancier of de dichtstbijzijnde klantenservice. Na de

installatie moet het verpakkingsmateriaal (plastic, piepschuim enz.) buiten het bereik van kinderen worden bewaard - risico voor verstikking. Het apparaat moet worden losgekoppeld van alle voedingen voordat u installatiewerkzaamheden uitvoert wegens het risico op elektrocutie. Tijdens de installatie dient u ervoor te zorgen dat het apparaat de voedingskabel niet beschadigt - risico voor brand of elektrocutie. Activeer het apparaat alleen als de installatie is voltooid.

• Wanneer u de airconditioner verplaatst of verhuist, raadpleeg dan ervaren servicemonteurs om de unit los te koppelen en opnieuw te installeren.
• Het apparaat mag niet worden geïnstalleerd in de wasruimte.
• Het apparaat moet worden geïnstalleerd, bediend en opgeslagen worden in een kamer met een grotere vloeroppervlakte dan 10m². Installeer de binnenunit minstens 2,5m boven vloerniveau.
• Het installeren van de leidingen moet worden uitgevoerd in een kamer met een grotere vloeroppervlakte dan 10m² conform de nationale gasregelgeving.

ELEKTRISCHE WAARSCHUWINGEN

• De voeding moet een nominale spanning hebben met een afzonderlijk circuit voor het apparaat. De diameter van de voedingskabel moet voldoen aan de vereisten.
• Er moet een meerpolige schakelaar worden aangesloten in de vaste bedrading in overeenstemming met de bedradingsvoorschriften en het apparaat moet worden geaard conform de nationale elektrische veiligheidsvoorschriften.
• Er moet een meerpolige stroomonderbreker met een afstand tussen de contacten van minstens 3mm worden aangesloten in de vaste bedrading en dit conform de nationale bedradingsvoorschriften. Het apparaat moet ook worden geaard volgens de nationale elektrische veiligheidsnormen.
• Gebruik geen verlengsnoeren, meervoudige stopcontacten of adapters. Als de installatie voltooid is, mogen de elektrische onderdelen niet meer toegankelijk zijn voor de gebruiker. Gebruik het apparaat niet wanneer u natte voeten hebt of blootsvoets bent. Gebruik het apparaat niet als het netsnoer of de stekker beschadigd is, als het apparaat niet goed werkt of als het beschadigd of gevallen is.
• Als de voedingskabel beschadigd is, moet het door de fabrikant, zijn technicus of een gelijkaardig gekwalificeerd persoon vervangen worden door een identieke kabel, om gevaarlijke situaties en risico van elektrocutie te voorkomen.
• Volgens de nationale wetgeving moet een reststroomapparaat (RCD) met een nominale reststroom van niet meer dan 30 mA worden opgenomen in de vaste bedrading.
• De temperatuur van het koelcircuit zal hoog zijn, dus houd de kabel van de tussenaansluiting uit de buurt van de koperen leiding.
• Zorg voor een veilige aarding en een massakabel die aangesloten is op het speciale aardingssysteem van het gebouw en geïnstalleerd is door deskundigen. Het apparaat moet voorzien zijn van een beveiligingsschakelaar tegen elektrische ontlading en een hulpinstallatieautomaat met voldoende capaciteit. De installatieautomaat moet tevens voorzien zijn van een magnetische en thermische schakelaar om beveiliging te garanderen in geval van kortsluiting en overbelasting.

VEILIGHEIDSVOORSCHRIFTEN

Model 9K & 12K 18K 24K
Vereiste capaciteit van installatieautomaat	16A 20A 25A

• Voor de aansluiting van de voedingskabel en de kabelaansluiting tussen binnen- en buitenunits, zie het bedradingsschema op het apparaat.

REINIGING EN ONDERHOUD

WAARSCHUWING: Het apparaat moet worden losgekoppeld van het elektriciteitsnet voordat u onderhoudswerkzaamheden uitvoert; gebruik geen stoomreinigers - risico van elektrocutie.

VERWERKING VAN DE VERPAKKING

Het verpakkingsmateriaal is 100% recycleerbaar en draagt het recyclagesymbool. De diverse onderdelen van de verpakking mogen niet bij het gewone huisvuil worden weggegooid, maar moeten worden afgevoerd volgens de plaatselijke voorschriften.

VERWERKING VAN HUISHOUDELIJKE APPARATUUR

Dit product is vervaardigd van recycleerbaar of herbruikbaar materiaal. Verwerk het apparaat in overeenstemming met plaatselijke milieuvoorschriften voor afvalverwerking. Voor meer informatie over behandeling, terugwinning en recycling van huishoudelijke apparaten kunt u contact opnemen met uw plaatselijke instantie, de vuilnisophaaldienst of de winkel waar u dit apparaat hebt gekocht. Dit apparaat is voorzien van het merkteken volgens de Europese Richtlijn 2012/19/EU inzake Afgedankte elektrische en elektronische apparaten (AEEA). Door ervoor te zorgen dat dit product correct wordt verwerkt, helpt u mogelijke schadelijke gevolgen voor het milieu en de gezondheid te voorkomen.

Het symbool op het product of op de begeleidende documentatie geeft aan dat dit apparaat niet als huishoudelijk afval behandeld mag worden, maar dat het ingeleverd moet worden bij een speciaal inzamelingscentrum voor de recyclage van elektrische en elektronische apparatuur.

CONFORMITEITSVERKLARING

Dit product bevat gefluoreerde broeikasgassen die onder het protocol van Kyoto vallen. Het koelgas bevindt zich in een hermetisch afgesloten systeem. (R410a, GWP 2088). De maximumvulling van het koelmiddel is 2,5 kg. Zie het beoordelingslabel voor meer gedetailleerde informatie.

Productbeschrijving

Binnenunit De afbeeldingen in deze gebruiksaanwijzing zijn gebaseerd op het uitwendige aanzicht van een standaardmodel. Daarom kan de vorm verschillen van de airconditioner die u heeft gekozen.

Indicatorlampje "Temperature" (Temperatuursindicatorlampje) (1)

Weergave van de ingestelde temperatuur.

Wanneer "FC" wordt weergegeven, moet het filter gereinigd worden.

Indicatorlampje "Running" (Indicatorlampje In bedrijf) (2)

Het lampje licht op tijdens de werking.

Het knippert terwijl de buitenunit wordt ontdooid.

Indicatorlampje "6th Sense" (Indicatorlampje Zesde zintuig) (3)

Het lampje brandt wanneer de "6th sense"-modus is ingeschakeld.

Het gaat uit wanneer de "6th sense"-modus wordt uitgeschakeld.

Indicatorlampje "Filter monitor" (Indicatorlampje filtermonitor) (4)

Het indicatorlampje van de filtermonitor knippert wanneer het filter moet worden gereinigd.

Het lampje gaat na 720 uur werking knipperen om u eraan te herinneren dat het filter moet worden gereinigd.

Druk, nadat het filter gereinigd is, op de resettoets die zich achter het voorpaneel op de binnenunit bevindt om het knipperen van de indicator te onderbreken.

Indicatorlampje "Humidity" (Vochtigheidsindicatorlampje) (5)

Hij gaat branden wanneer het vochtigheidsniveau wordt weergegeven.

Hij gaat uit wanneer de temperatuur wordt weergegeven.

Indicatorlampje "Timer" (Timerindicatorlampje) (6)

Het brandt gedurende de ingestelde duur.

Het gaat uit wanneer de timer wordt uitgeschakeld.

Indicatorlampje "Sleep" (Slaapindicatorlampje) (7)

Het lampje licht op zodra de "sleep"-modus (slaapmodus) is ingesteld. Het indicatorlampje "Running" ("In Bedrijf") zal 10 keer knipperen waarna het licht van het display uitgaat.

Voor airconditioners zonder wifi-bediening raden we de Wpro SmartClim aan: een smarttoestel dat u in staat stelt met uw smartphone de hoofdinstellingen van uw apparaat via wifi te wijzigen.

Dit accessoire is niet inbegrepen in deze productverpakking. Gelieve onze klantenservice te contacteren om meer details te ontvangen en om het product te kopen.

Afstandsbediening

Stop de batterijen in de afstandsbediening

1. Duw zachtjes met een pen op het batterijdeksel en duw het in de door de pijl aangegeven richting om het deksel te verwijderen, zoals afgebeeld.
2. Plaats 2 AAA-batterijen (1,5V) in het vakje. Zorg ervoor dat de polariteiten "+" en "-" correct geplaatst zijn.
3. Sluit het batterijdeksel op de afstandsbediening.

- Standaardinstelling afstandsbediening

Telkens de batterijen van de afstandsbediening zijn vervangen of wanneer de afstandsbediening wordt ingeschakeld, keert de afstandsbediening automatisch terug naar de standaardinstelling, namelijk die van de modus "Heat Pump" (Warmtepomp). Ook al is de airconditioner die u kocht een van het type "Cooling only" (Alleen koelen), dan nog kan deze afstandsbediening van het type "Heat Pump" worden gebruikt.

Gebruik de afstandsbediening om het apparaat te bedienen.

• Om het apparaat met de afstandsbediening te bedienen, richt u de afstandsbediening op de ontvanger op de binnenunit om voor een goede ontvangst van het signaal te zorgen.
• Wanneer een opdracht verzonden wordt met de afstandsbediening, knippert het symbool gedurende 1 seconde. Bij ontvangst van de opdracht zendt het apparaat een pieptoon uit.

• De afstandsbediening kan de airconditioner bedienen vanaf een maximumafstand van 7 m.
• Telkens de batterijen van de afstandsbediening worden vervangen, keert de afstandsbediening terug naar de standaardinstelling, namelijk die van de modus "Heat Pump" (Warmtepomp).

Opmerking: gelieve de instructies te volgen die overeenkomen met de afstandsbediening die u heeft ontvangen om de airconditioner te bedienen.

Functiebeschrijving van toetsen (P1-04)

1. "ON/OFF"-TOETS (AAN- EN UITTOETS) Door op deze toets te drukken wordt het apparaat in- en uitgeschakeld.
2. "FAN"-TOETS (VENTILATORTOETS) Met deze toets kiest u het ventilatortoerental in de volgorde automatisch, hoog, gemiddeld of laag. 4-5. "TEMPERATURE"-TOETS (TEMPERATUURTOETS)

Met deze toets kiest u de kamertemperatuur. U gebruikt de toets om de tijd in de timermodus in te stellen.

1. "6TH SENSE"-TOETS (TOETS ZESDE ZINTUIG) Met deze toets schakelt u de "6th sense"-modus in of uit.
2. "SWING"-TOETS (ZWENKTOETS) Met deze toets kan de horizontale beweging van de lamellen worden uit- of ingeschakeld en ook kan de gewenste lichtstroomrichting omhoog/omlaag worden ingesteld. 10-11. "HUMIDITY"-TOETS (VOCHTIGHEIDSTOETS)

Met deze toetsen stelt u de gewenste vochtigheidsgraad in. Ze zijn allen beschikbaar in de "6th SENSE"-modus.

1. SUPER SILENT-TOETS Met deze toets schakelt u de "Super Silent"-functie (functie Superstil), waarbij de unit minder geluid produceert, in of uit.

Met deze toets kiest u de bedrijfsmodus in de volgorde Koelen, Verwarmen of Ventilator.

8. "SLEEP"-TOETS (SLAAPTOETS)

Met deze toets kunt u de slaapmodus kiezen in de volgorde "sleep 1", "sleep 2", "sleep 3", "sleep 4" en "sleep off" (slaapmodus uit).

Met deze toets kunt u de "Around U"-functie (Omgevingsfunctie) in- of uitschakelen.

12. "JET"-TOETS (SNELTOETS)

Met deze toets schakelt u het snel koelen of snel verwarmen in of uit.

13. DIMTOETS

Met deze toets zet u het licht van het display op de binnenunit aan of uit.

14. "POWER SAVE"-TOETS (TOETS ENERGIEBESPARING)

Met deze toets schakelt u de energiebesparende functie in of uit.

15. TIMERTOETS

Met deze toets stelt u de tijd in wanneer het apparaat automatisch moet worden in- of uitgeschakeld.

Symbolen op display van afstandsbediening

Indicatorlampje koeling Automatisch ventilatortoerental Indicatorlampje "Humidity plus" (Indicatorlampje Vochtigheid plus) Indicatorlampje "Humidity minus" (Indicatorlampje Vochtigheid minus) Indicatorlampje "Fan only" (Indicatorlampje Alleen ventilator) Indicatorlampje "Heating" (Verwarmingsindicatorlampje) Indicatorlampje "Around U" (Indicatorlampje Omgeving) Indicatorlampje "Jet" (Jetindicatorlampje)

Indicatorlampje "Sleep 1" (Slaapindicatorlampje 1) Indicatorlampje "Sleep 2" (Slaapindicatorlampje 2) Indicatorlampje "Sleep 3" (Slaapindicatorlampje 3)

Indicatorlampje "Sleep 4" (Slaapindicatorlampje 4)

BB Display Temperatuurinstelling 08h Display Timerinstelling

---

Signaalverzending

Schakel de afstandsbediening in door op de ontgrendeltoets te drukken

Druk op de toets, het achterlichtje zal oplichten en de functietoetsen zullen klaar zijn voor gebruik. Druk nogmaals om de afstandsbediening te vergrendelen. Als de afstandsbediening gedurende 10s niet gebruikt wordt, wordt de afstandsbediening automatisch vergrendeld.

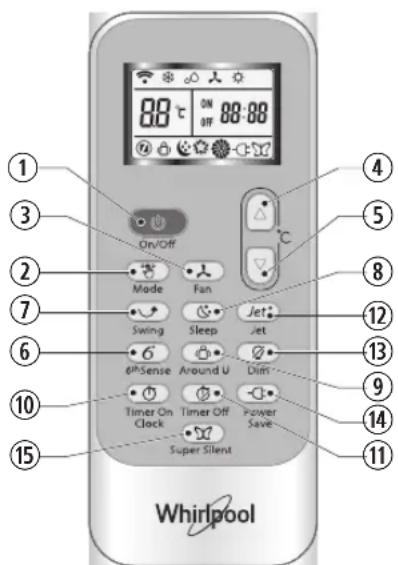

Functiebeschrijving van toetsen (J1-3A)

1. "ON/OFF"-TOETS (AAN- EN UITTOETS)

Door op deze toets te drukken wordt het apparaat in- en uitgeschakeld.

Met deze toets kiest u de bedrijfsmodus in de volgorde Koelen, Drogen, Alleen ventilator of Verwarmen.

1. "FAN"-TOETS (VENTILATORTOETS)

Met deze toets kiest u het ventilatortoerental in de volgorde automatisch, hoog, gemiddeld of laag.

4-5."TEMPERATURE"-TOETS (TEMPERATUURTOETS)

Met deze toets kiest u de kamertemperatuur. U gebruikt de toets om de tijd in de timermodus in te stellen.

1. "6 ^TH SENSE"-TOETS (TOETS ZESDE ZINTUIG)

Met deze toets schakelt u de "6 th sense"-modus in of uit.

Met deze toets kan de horizontale beweging van de lamellen worden uit- of ingeschakeld en ook kan de gewenste luchtstroomrichting omhoog/omlaag worden ingesteld.

Met deze toets kunt u de slaapmodus kiezen in de volgorde "slaap 1", "slaap 2", "slaap 3", "slaap 4" en "slaap uit".

1. "AROUNDU"-TOETS (OMGEVINGSTOETS)

Met deze toets kunt u de "Around U"-functie (omgevingsfunctie) in- of uitschakelen.

1. "TIMER ON/CLOCK"-TOETS ("TIMER AAN/KLOK"-TOETS)

Met deze toets stelt u het huidige tijdstip in. U gebruikt de toets ook om in te stellen wanneer het apparaat moet inschakelen of om deze opdracht te annuleren.

1. "TIMER OFF"-TOETS ("TIMER UIT"-TOETS)

U gebruikt de toets om in te stellen wanneer het apparaat moet uitschakelen of om deze opdracht te annuleren.

Symbolen op display van afstandsbediening

Indicatorlampje koeling Indicatorlampje "Slaap 1"

Indicatorlampje "Droog"

Indicatorlampje "Alleen ventilator"

Indicatorlampje "Verwarming"

Indicatorlampje "Zesde zintuig"

Indicatorlampje "Slaap 1"

(Slaapindicatielampje 1) Indicatielampje "Slaap 2" (Slaapindicatielampje 2) Indicatielampje "Slaap 3" (Slaapindicatielampje 3)

Indicatielampje "Slaap 4" (Slaapindicatielampje 4)

Indicatielampje "Around U" (Indicatielampje Omgeving)

Automatisch ventilatortoerental

Hoog ventilatortoerental Signaalverzending

Gemiddeld ventilatortoerental

Indicatielampje "Jet" (Jetindicatielampje)

ON BB BB Display Timerinstelling

Laag ventilatortoerental Display "huidig tijdstip"

Indicatielampje "Super silent" BB Display Temperatuurinstelling (Indicatielampje Superstil)

Indicatielampje "Power save" (Indicatielampje Energiebesparing)

BESCHERMING

Bedrijfstoestand

De beveiligingsvoorziening kan in werking treden en het apparaat uitschakelen in onderstaande gevallen.

Verwarming	De temperatuur van de buitenlucht bedraagtmeer dan 24°C
	De temperatuur van de buitenlucht bedraagt minder dan -7°C
	De kamertemperatureuiredraagt meer dan 27°C
Koeling	De temperatuur van de buitenlucht bedraagtmeer dan 43°C
	De kamertemperatureuiredraagt minder dan 21°C
Ontvochtiging	De kamertemperatureuiredraagt minder dan 18°C

Als de airconditioner in de modus KOELEN OF DROGEN staat terwijl er gedurende lange tijd een deur

of raam open staat en de relatieve luchtvochtigheid hoger is dan 80%, dan kan er condenswater uit de afvoer druppelen.

Kenmerken van de beveiligingsvoorziening

Wacht minstens 3 minuten alvorens de unit opnieuw in te schakelen nadat hij stopt met werken of bij het veranderen van de modus tijdens de werking. Nadat u de voeding heeft aangesloten en het apparaat onmiddellijk heeft aangezet, kan er een vertraging van 20 seconden optreden voordat het in werking treedt. Als het apparaat gestopt is met werken, druk dan nog een keer op de ON/OFF-toets (Aan- en uit-toets) om het apparaat weer in te schakelen. Als de timer is uitgeschakeld, moet hij opnieuw worden ingesteld.

Kenmerken van de koelmodus Antivriesvoorziening

Wanneer de temperatuur van de

warmtewisselaar van de binnenunit tot 0°C of lager zakt, dan zal de compressor uitgeschakeld worden om het apparaat te beschermen.

Kenmerken van de verwarmmodus Voorverwarmen

Om te voorkomen dat er koude lucht in de kamer wordt geblazen, moet de binnenunit bij het begin van de werking VERWARMEN gedurende 2-5 minuten worden voorverwarmd. De binnenventilator zal niet werken tijdens het voorverwarmen.

Ontdooien

Tijdens de werking VERWARMEN zal het apparaat automatisch ontdooien om de efficiëntie te verhogen. Deze procedure duurt gewoonlijk 6-10 minuten. Tijdens het ontdooien stopt de ventilator en het indicatorlampje "Running" (In bedrijf) gaat knipperen. Na voltooiing van het ontdooien keert het apparaat automatisch terug naar de modus VERWARMEN.

Reiniging van het voorpaneel van de binnenunit

1. Onderbreek de stroomtoevoer

Schakel het apparaat eerst uit alvorens de stroomtoevoer te onderbreken.

2. Verwijder het voorpaneel

Open het voorpaneel zoals aangegeven door de pijl (Afb. A).

Trek met kracht aan de hendeltjes aan de zijkant van het voorpaneel om het te verwijderen (Afb. B).

3. Reinig het voorpaneel

Veeg het schoon met een zachte droge doek. Gebruik lauw water (minder dan 40°C) om het apparaat te reinigen als het heel vuil is. Laat het drogen na het reinigen.

4. Breng het voorpaneel weer aan en sluit het

Breng het voorpaneel weer aan en sluit het door het naar beneden te duwen.

Opmerking:

• Gebruik geen producten zoals benzine of polijstpoeder om het apparaat te reinigen.
• Sproei geen water op de binnenunit want dit is gevaarlijk! U loopt zo het risico op elektrocutie!

Reiniging van het luchtfilter

Nadat het apparaat ongeveer 200 uur gebruikt is, moet het luchtfilter worden gereinigd. Maak het luchtfilter om de twee weken schoon als de airconditioner in een uiterst stoffige omgeving werkt.

1. Onderbreek de stroomtoevoer

Schakel het apparaat eerst uit alvorens de stroomtoevoer te onderbreken.

2. Verwijder het luchtfilter (Afb. C).

1. Open het voorpaneel. 2. Druk voorzichtig op de hendel van het filter. 3. Schuif het filter eruit.

3. Reinig het luchtfilter (Afb. D)

Als het filter heel vuil is, maak het dan schoon met een oplossing van lauw water en neutraal reinigingsmiddel. Laat het drogen na het reinigen.

1. Breng het filter weer aan, druk op de toets om het filter te resetten (Afb. E) aan de rechterkant met behulp van een cilinderstift en sluit het voorpaneel.

Opmerking:

• Raak de ribben van de binnenunit niet aan met uw vingers na het verwijderen van het filter om verwondingen te voorkomen.
• Probeer de binnenkant van de airconditioner niet zelf te reinigen.
• Reinig het filter niet door het in de wasmachine te stoppen.

NOODBEDIENING

Bij noodsituaties of wanneer de afstandsbediening ontbreekt, kunt u de unit bedienen door op de "on/off"-schakelaar (aan/uit-schakelaar) op de binnenunit te drukken.

Zet het apparaat aan: druk op deze toets wanneer de unit is uitgeschakeld. De unit zal opstarten en werken in de modus "6th SENSE" (Zesde zintuig). Zet het apparaat uit: wanneer de unit aanstaat, drukt u op deze toets en de unit schakelt zich uit.

Opmerking: Druk niet langdurig op deze toets want dit kan een defect veroorzaken.

Functie Auto-Restart

Als u auto-restart wilt instellen, schakelt u de stroomtoevoer in en houdt u de toets ON/OFF op de binnenunit langer dan 5 seconden ingedrukt. De auto-restart is nu ingesteld en er klinkt een zoemer.

Indien de functie auto-restart is ingesteld, houdt u de toets ON/OFF op de binnenunit langer dan 5 seconden ingedrukt waardoor de functie wordt uitgeschakeld. Er klinkt een zoemer en de airconditioner staat nu in stand-by.

Verwerking van de batterijen

Om natuurlijke grondstoffen te beschermen en hergebruik van materiaal te promoten vragen we u de batterijen te scheiden van andere soorten afval en ze te recycleren via het inzamelpunt waar u uw batterijen gratis kunt inleveren.

Installatiehandleiding

Installatieschema

Wanneer u de kabel van de tussenaansluiting installeert, kijk dan na dat de kleur van de bedrading en het terminalnummer van de buitenunit dezelfde zijn als die van de binnenunit.

Kabelspecificaties

Capaciteit (Btu/u)	Voedingskabel Voedings		verbinderingskabel
	Type	Oppervlakte van normale doorsnede	Type	Oppervlakte van normale doorsnede
7K, 9K, 12K H07	RN-F 1,0mm	2X3 H07	RN-F 1,0mm	2X5
18K H07RN	F 1,5mm	2X3 H07	RN-F 1,5mm	2X5
24 K H07RN	F 2,5mm	2X3 H07	RN-F 2,5mm	2X5

Bedrijfsproblemen hebben vaak kleinschalige oorzaken. Gelieve de volgende tabel na te kijken en te raadplegen alvorens contact op te nemen met de klantenservice. Zo bespaart u mogelijk tijd en onnodige onkosten.

Probleem Analyse
Apparaat werkkt nicht	• Is de beveiliging in werkung getreden of is er een zekerings doorgebrand? • Wacht alstublieft 3 minuten enzet het apparaat waar aan. De beveiliging kan verhinderen dat de unit werkct. • Zijn de batterijen van de afstandsbediening bijna leeg? • Zit de stekker goed in het stopcontact?
Lucht worden nicht gekoeld of verwarmd	• Is het luchtfilter vuil? • Zijn de in- en uitlaten van de airconditioner geblokkeerd? • Is de temperatuur goed ingesteld? • Staan er deuren of ramen open?
Niet-efficiente regeling	• Is er een sterke interferentie geweest (van overmatige ontlading van statische elektricitieit, afwijking van de voedingsspanning)? Als het apparaat abnormaal werkct, trekt u de stekker uit het stopcontact en steekt hem er na 2-3 seconden weein.
Apparaatwerknt nicht onmiddelijk	• Er is een vertraging van 3 minutes bij het veranderen van modus tijdens de werkung.
Merkwaardige geur	• Deze geur kan afkomstig+zijn van een andere bron zoals meubilair, sigarettenrook enz. die in de unit gezogen worden en met de lucht mee worden uitgeblazen.
Geluid van stromend water	• Dit is een normaal verschijnselveroorzaakt door de stroom van het koelmiddel in de airconditioner. • Ontdoogeluid in verwarmmodus.
Krakend geluid	• Dit geluid kanveroorzaakt worden door de uitzetting of samentrekking van het Voorpaneel vanwege temperatuursveranderingen.
Erkommen stoom uit de uitlaat	• Is er stoom in de kamer bij rage temperatuur? Normaal verschijnselveroorzaakt door koele lucht uit de binnenunit tijdens de werkung KOELEN of DROGEN.
Indicatorlampje "Running" (In bedrijf) knippert, maar de binnenventilator stocht	• De unit schakelt om van verwarmenaar ontdooien. Het lampje gaat uit en het apparaat keert terugaar de verwarmmodus.

Opmerking: Als de problemen zich blijven voordoen, schakelt u het apparaat uit en ook de stroomtoevoer. Daarna neemt u contact op met de dichtstbijzijnde Erkende Klantenservice van Whirlpool. Probeer niet het apparaat te verplaatsen, uit elkaar te halen of aanpassingen uit te voeren.

KLANTENSERVICE

Voordat u contact opneemt met de Klantenservice:

1. Probeer het probleem op te lossen op basis van de beschrijvingen in de "Probleemoplossing".
2. Schakel het apparaat uit en vervolgens weer in om te kijken of de storing nog steeds optreedt.

Als de storing na bovengenoemde controles aanhoudt, neem dan contact op met de Klantenservice.

Geef het volgende:

• een korte beschrijving van de storing;
• het exacte model van de airconditioner;
• het servicenummer (dit is het nummer onder het woord Service op de servicesticker die is aangebracht op de zijkant of de onderkant van de binnenunit). Het servicenummer staat ook vermeld in het garantieboekje;
• uw volledige adres;
• uw telefoonnummer.

Als er reparatiewerkzaamheden moeten worden verricht, neem dan contact op met de Klantendienst (Het gebruik van originele onderdelen en een correcte reparatie worden gegarandeerd).

U moet de originele factuur voorleggen. Het niet opvolgen van deze instructies kan nadelige gevolgen hebben voor de veiligheid en de kwaliteit van het apparaat.

SERVICE

Opmerking: als u de volledige gebruiksaanwijzing van uw apparaat wilt, kunt u die downloaden op de website door de onderstaande link te volgen: docs.whirlpool.eu a.d.h.v. de QR-code

Indicator functie 6th SENSE

Indicator functie Around U

1. BUTONUL FUNCȚIEI JET
