Tipo di prodotto	Condizionatore split
Marca	Whirlpool
Modello	SPIW4122
Alimentazione elettrica	230 V / 50 Hz
Gas refrigerante	R410a (GWP 2088)
Carica massima di refrigerante	2,5 kg
Modalità di funzionamento	Raffreddamento, Riscaldamento, Ventilazione, Deumidificazione
Funzioni speciali	6th Sense, Jet, Sleep, Around U, Super Silent, Power Save
Telecomando	Sì, con pile AAA (non incluse)
Timer	Accensione/spegnimento programmabili
Filtro aria	Lavabile, indicatore di pulizia dopo 720 ore
Pulizia filtro consigliata	Ogni 200 ore di utilizzo
Protezione antigelo	Sì, arresto del compressore se scambiatore < 0°C
Sbrinamento automatico	Sì, in modalità riscaldamento (durata 6-10 min)

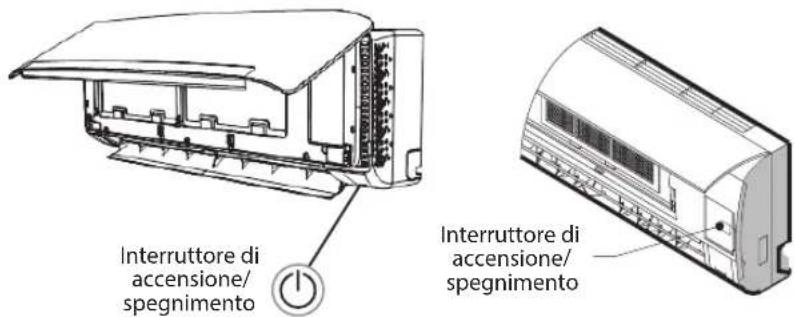

Riavvio automatico	Sì, regolabile tramite pulsante accensione/spegnimento
Superficie minima della stanza	> 10 m²

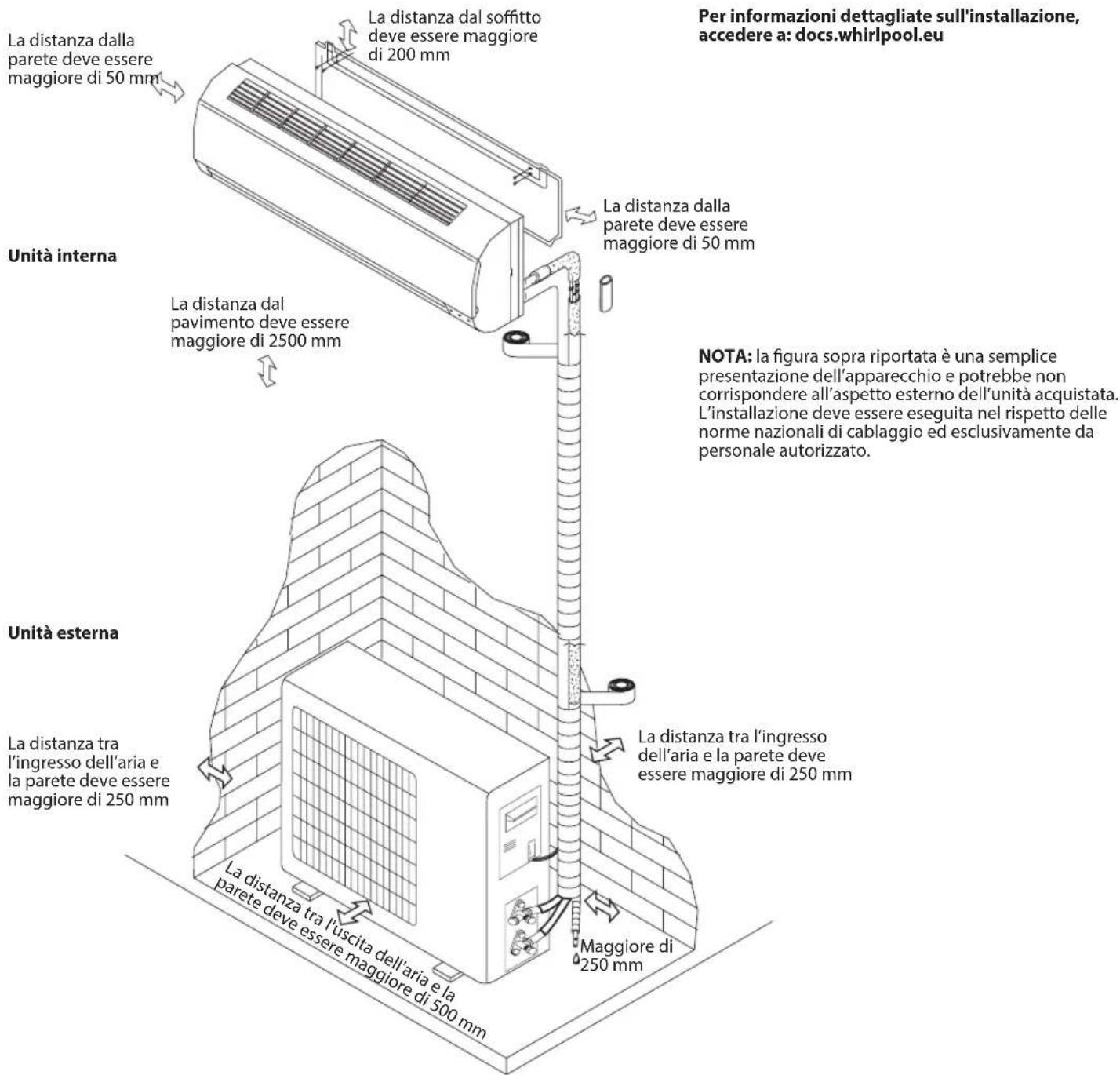

Altezza di installazione interna	≥ 2,5 m dal pavimento
Modalità super silenziosa	Sì, per attenuare il rumore ambientale
Temperatura di funzionamento (riscaldamento)	Da -7°C a 24°C esterno
Temperatura di funzionamento (raffreddamento)	Fino a 43°C esterno

Domande frequenti - SPIW4122 WHIRLPOOL

Come accendere o spegnere l'apparecchio ?

Utilizzare il tasto ON/OFF sul telecomando o il pulsante accensione/spegnimento sull'unità interna. Premere una volta per accendere, un'altra per spegnere.

Cosa fare se il telecomando non funziona ?

Verificare le pile (sostituirle se necessario), assicurarsi che non ci siano ostacoli tra il telecomando e il ricevitore, e che il telecomando sia sbloccato (premere il tasto di sblocco).

Come pulire il filtro dell'aria ?

Spegnere e scollegare l'apparecchio. Aprire il pannello anteriore, rimuovere il filtro, lavarlo con acqua tiepida e detergente neutro, asciugarlo e rimetterlo al suo posto. Premere il pulsante di reset del filtro dopo la pulizia.

Cosa significa la spia di controllo del filtro ?

La spia lampeggia dopo 720 ore di utilizzo per ricordare di pulire il filtro. Dopo la pulizia, premere il pulsante di reset del filtro per spegnerla.

Come impostare il timer ?

Utilizzare il tasto TIMER per impostare l'ora di accensione o spegnimento. Premere TIMER ON o TIMER OFF, quindi regolare l'ora con i tasti della temperatura.

Cos'è la funzione 6th Sense ?

La funzione 6th Sense regola automaticamente temperatura e umidità per un comfort ottimale. Premere il tasto 6th SENSE per attivarla o annullarla.

Come attivare la modalità Super Silent ?

Premere il tasto SUPER SILENT sul telecomando per ridurre il rumore di funzionamento. Premere di nuovo per disattivare.

Cosa fare se l'apparecchio non raffredda o non riscalda ?

Verificare che il filtro dell'aria sia pulito, che le entrate/uscite dell'aria non siano ostruite, che la temperatura sia impostata correttamente e che porte/finestre siano chiuse. Attendere 3 minuti dopo un cambio di modalità.

Perché si sente un rumore di acqua che scorre ?

È un rumore normale causato dal flusso del refrigerante nell'apparecchio, specialmente in modalità riscaldamento durante lo sbrinamento.

Come funziona lo sbrinamento automatico ?

In modalità riscaldamento, l'apparecchio sbrina automaticamente ogni 6-10 minuti. Durante questo periodo, la ventola si ferma e la spia di funzionamento lampeggia. Una volta terminato lo sbrinamento, il riscaldamento riprende.

MANUALE UTENTE SPIW4122 WHIRLPOOL

Libretto di istruzioni

ITALIANO Istruzioni per l'uso

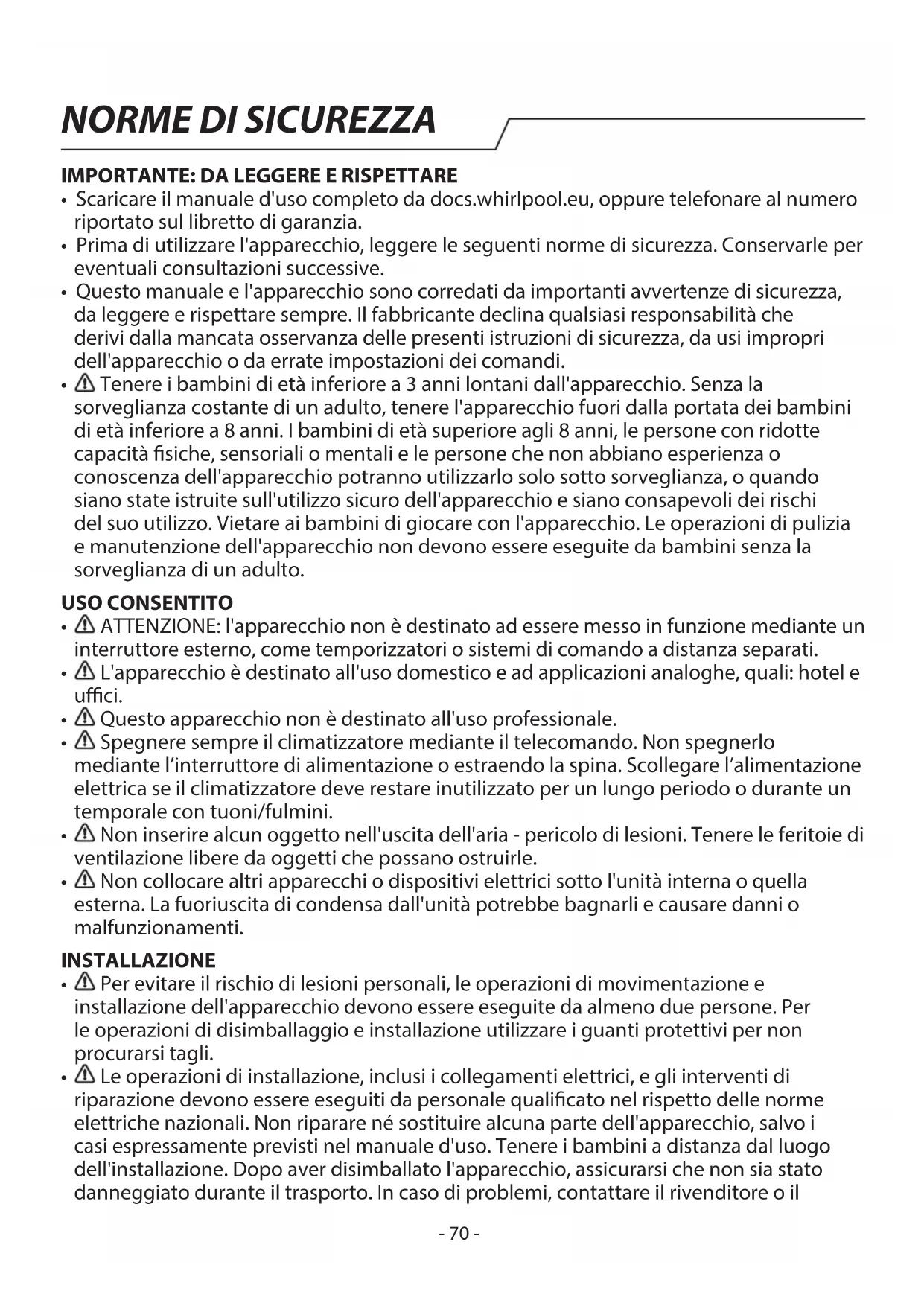

Pagina 70

• Scaricare il manuale d'uso completo da docs.whirlpool.eu, oppure telefonare al numero riportato sul libretto di garanzia.
• Prima di utilizzare l'apparecchio, leggere le seguenti norme di sicurezza. Conservarle per eventuali consultazioni successive.
• Questo manuale e l'apparecchio sono corredati da importanti avvertenze di sicurezza, da leggere e rispettare sempre. Il fabbricante declina ogni responsabilità che derivi dalla mancata osservanza delle presenti istruzioni di sicurezza, da usi impropri dell'apparecchio o da errate impostazioni dei comandi.
• Tenere i bambini di età inferiore a 3 anni lontani dall'apparecchio. Senza la sorveglianza costante di un adulto, tenere l'apparecchio fuori dalla portata dei bambini di età inferiore a 8 anni. I bambini di età superiore agli 8 anni, le persone con ridotte capacità fisiche, sensoriali o mentali e le persone che non abbiano esperienza o conoscenza dell'apparecchio potranno utilizzarlo solo sotto sorveglianza, o quando siano state istruite sull'utilizzo sicuro dell'apparecchio e siano consapevoli dei rischi del suo utilizzo. Vietare ai bambini di giocare con l'apparecchio. Le operazioni di pulizia e manutenzione dell'apparecchio non devono essere eseguite da bambini senza la sorveglianza di un adulto.

USO CONSENTITO

ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un interruttore esterno, come temporizzatori o sistemi di lavoro a distanza separati. - L'apparecchio è destinato all'uso domestico e ad applicazioni analoghe, quali: hotel e uffici. - Questo apparecchio non è destinato all'uso professionale. - Spegnere sempre il climatizzatore mediante il telecomando. Non spegnerlo mediante l'interruttore di alimentazione o estraendo la spina. Scollegare l'alimentazione elettrica se il climatizzatore deve restare inutilizzato per un lungo periodo o durante un temporale con tuoni/fulmini. - Non inserire alcun oggetto nell'uscita dell'aria - pericolo di lesioni. Tenere le feritoie di ventilazione libere da oggetti che possano ostruirle. Non collocare altri apparecchi o dispositivi elettrici all'interno o all'esterno. La fuoriuscita di condensa dall'unità potrebbe bagnarli e causare danni o malfunzionamenti.

INSTALLAZIONE

• Per evitare il rischio di lesioni personali, le operazioni di movimentazione e installazione dell'apparecchio devono essere eseguite da almeno due persone. Per le operazioni di disimballaggio e installazione utilizzare i guanti protettivi per non procurarsi tagli.
• Le operazioni di installazione, inclusi i collegamenti elettrici, e gli interventi di riparazione devono essere eseguiti da personale qualificato nel rispetto delle norme elettriche nazionali. Non riparare né sostituire alcuna parte dell'apparecchio, salvo i casi espressamente previsti nel manuale d'uso. Tenere i bambini a distanza dal luogo dell'installazione. Dopo aver disimballato l'apparecchio, assicurarsi che non sia stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il

Servizio Assistenza. A installazione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare il rischio di soffocamento. Per evitare rischi di scosse elettriche, prima di procedere all'installazione scollegare completamente l'apparecchio dalla rete elettrica. Durante l'installazione, accertarsi che l'apparecchio non possa danneggiare il cavo di alimentazione e causare rischi di scosse elettriche. Attivare l'apparecchio solo dopo aver completato la procedura di installazione.

• In caso di spostamento o trasloco del climatizzatore, rivolgersi a un tecnico di assistenza competente per le operazioni di disconnessione e reinstallazione dell'unità.
• L'apparecchio non deve essere installato in un locale lavanderia.
• L'apparecchio deve essere installato, utilizzato e conservato in un locale con una superficie calpestabile superiore a 10 m². Montare l'unità interna ad almeno 2,5 m di distanza dal pavimento.
• L'installazione delle tubazioni deve essere eseguita in un locale con una superficie calpestabile superiore a 10 m² nel rispetto delle norme nazionali sugli impianti a gas.

AVVERTENZE ELETTRICHE

• L'alimentazione elettrica deve essere della tensione nominale indicata nelle specifiche tecniche e realizzata con un circuito speciale per l'apparecchio. Il diametro del cavo di alimentazione deve essere conforme alle specifiche.
• Il cablaggio fisso deve comprendere un interruttore multipolare conforme ai regolamenti elettrici vigenti; inoltre, l'apparecchio deve essere messo a terra in conformità alle norme di sicurezza elettrica nazionali.
• Il cablaggio fisso deve comprendere un interruttore onnipolare avente una distanza minima di 3 mm tra i contatti nel rispetto delle norme nazionali sui collegamenti elettrici; inoltre, l'apparecchio deve essere messo a terra in conformità alle norme di sicurezza elettrica nazionali.
• Non utilizzare cavi di prolunga, prese multiple o adattatori. Una volta terminata l'installazione, i componenti elettrici non dovranno più essere accessibili. Non utilizzare l'apparecchio quando si è bagnati oppure a piedi nudi. Non accendere l'apparecchio se il cavo di alimentazione o la spina sono danneggiati, se si osservano anomalie di funzionamento o se l'apparecchio è caduto o è stato danneggiato.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno dello stesso tipo dal produttore, da un centro di assistenza autorizzato o da un tecnico qualificato per evitare situazioni di pericolo o rischi di scosse elettriche.
• Il cablaggio fisso deve incorporare un dispositivo di corrente residua (RCD) conforme alle normative nazionali in cui la corrente di esercizio residua nominale non superi i 30 mA.
• Poiché la temperatura del circuito refrigerante può raggiungere valori elevati, si raccomanda di tenere il cavo di collegamento a distanza dal tubo di rame.
• Far realizzare la messa a terra da professionisti qualificati mediante un collegamento all'impianto di messa a terra dell'edificio. L'apparecchio deve essere dotato di un interruttore di protezione contro le dispersioni di corrente e di un interruttore ausiliario di energia sufficiente. L'interruttore deve essere inoltre provvisto di una funzione di scatto magnetico e termico per garantire un'adeguata protezione in caso di cortocircuito e sovraccarico.

Modello 9K e 12K 18K 24K
Capacità interrottore 16 A 20 A 25 A

• Il collegamento del cavo di alimentazione e del cavo di connessione fra l'unità interna e quella esterna deve essere effettuato in base allo schema elettrico allegato all'apparecchio.

PULIZIA E MANUTENZIONE

• ATTENZIONE: Per evitare rischi di folgorazione, prima di qualsiasi intervento di manutenzione accertarsi che l'apparecchio sia spento e scollegato dall'alimentazione elettrica; inoltre, non usare in nessun caso pulitrici a getto di vapore.

SMALTIMENTO DEL MATERIALE DI IMBALLAGGIO

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo di riciclaggio ( ). Le varie parti dell'imballaggio devono pertanto essere smaltite responsabilmente e in stretta osservanza delle norme stabilite dalle autorità locali.

SMALTIMENTO DEGLI ELETTRODOMESTICI

Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Smaltire il prodotto rispettando le normative locali in materia. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ufficio locale competente, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Provvedendo al corretto smaltimento del prodotto si contribuirà ad evitare potenziali conseguenze negative sull'ambiente e sulla salute umana.

Il simbolo ( ) sul prodotto o sulla documentazione di accompagnamento indica che questo apparecchio non deve essere smaltito come rifiuto domestico, bensì conferito presso un centro di raccolta preposto al ritiro delle apparecchiature elettriche ed elettroniche.

DICHIARAZIONI DI CONFORMITÀ

Questo prodotto contiene gas serra fluorurati trattati nel Protocollo di Kyoto; il gas refrigerante è contenuto in un sistema sigillato ermeticamente. (R410a, GWP 2088). La carica di refrigerante massima è pari a 2,5 kg. Per informazioni dettagliate fare riferimento all'etichetta delle specifiche.

Unità interna. Le illustrazioni di questo manuale si basano sull'aspetto esterno del modello standard. Di conseguenza, l'apparecchio raffigurato può presentare alcune differenze rispetto al climatizzatore acquistato.

Indicatore di temperatura (1)

Mostra la temperatura impostata.

Quando è necessario pulire il filtro, compare l'indicazione "FC".

Spia di funzionamento (2)

Si accende durante il funzionamento.

Lampeggia durante lo sbrinamento dell'unità esterna.

Indicatore 6^th Sense (3)

Si accende quando è attiva la funzione 6^th Sense.

Si spegne al termine della funzione 6^th Sense.

Indicatore di controllo del filtro (4)

Lampeggia quando è necessario pulire il filtro.

L'indicatore di controllo del filtro lampeggia dopo 720 ore di funzionamento per segnalare la necessità di pulire il filtro.

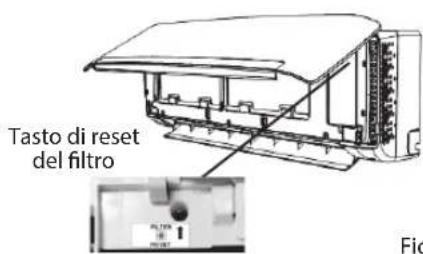

Dopo la pulizia del filtro, premere il tasto di reset del filtro situato sull'unità interna, dietro il pannello frontale, per interrompere il lampeggio dell'indicatore.

Indicatore di umidità (5)

Si accende quando è visualizzato il livello di umidità.

Si spegne quando è visualizzata la temperatura.

Indicatore del timer (6)

Si accende durante l'orario impostato.

Si spegne al termine dell'orario impostato.

Indicatore Sleep (7)

Si accende quando è impostata la modalità Sleep (Riposo); la spia di funzionamento lampeggia per 10 volte, quando il display si spegne completamente.

Per i climatizzatori che non dispongono del controllo Wi-Fi, si raccomanda l'uso di Wpro SmartClim: si tratta di un dispositivo smart che permette di controllare via Wi-Fi, attraverso uno smartphone, le impostazioni principali dell'apparecchio.

Questo accessorio non è incluso nella dotazione del prodotto. Per informazioni sull'acquisto è possibile rivolgersi al Servizio Assistenza.

1. Inserire un oggetto appuntito e premere leggermente sul coperchio della batteria in direzione della freccia per aprirlo, come illustrato nella figura.
2. Inserire 2 batterie AAA (1,5V) nel vano. Assicurarsi che le polarità "+" e "-" siano posizionate correttamente.
3. Chiudere il coperchio della batteria del telecomando.

- Impostazioni iniziali del telecomando

Ogni volta che si sostituiscono le batterie del telecomando viene impostata automaticamente la modalità pompa di calore. Il telecomando dei climatizzatori con pompa di calore può essere usato anche per controllare i modelli che dispongono solo della funzione di raffreddamento.

Uso del telecomando per controllare l'apparecchio

• Per controllare l'apparecchio tramite il telecomando, puntare il telecomando verso il ricevitore di segnale sull'unità interna, in modo da assicurare la necessaria sensibilità di ricezione.
• Quando il telecomando trasmette un segnale, il significato lampeggia per 1 secondo. Al ricevimento del segnale, l'apparecchio emette un segnale acustico.

• Il telecomando può azionare il climatizzatore da una distanza massima di 7 m.
• Ogni volta che vengono sostituite le batterie nel telecomando, quello si reimposta in modalità Pompa di calore.

Nota: per utilizzare il climatizzatore, seguire le istruzioni relative al proprio telecomando.

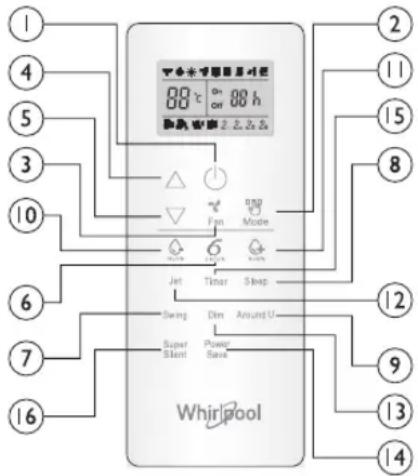

Descrizione delle funzioni dei tasti (P1-04)

1. TASTO ON/OFF (ACCENSIONE/SPEGNIMENTO)

Avvia o arresta l'apparecchio.

1. TASTO FAN (VENTOLA)

Consente di impostare la velocità della ventola in sequenza su Automatica, Alta, Media o Bassa.

4-5. TASTO TEMPERATURA

Consente di selezionare la temperatura ambiente. Permette inoltre di impostare orari in modalità Timer.

1. TASTO 6th SENSE

Imposta o annulla il funzionamento in modalità 6th Sense.

1. TASTO SWING (OSCILLAZIONE)

Avvia o arresta l'oscillazione delle alette di regolazione orizzontali e imposta la direzione del flusso d'aria verso l'alto o verso il basso.

10-11. TASTI HUMIDITY

(UMIDIFICAZIONE/DEUMIDIFICAZIONE)

Consentono di impostare il livello di umidità desiderato; sono disponibili solo nella modalità 6^th SENSE.

1. TASTO SUPER SILENT

Consente di attivare o arrestare la modalità Funzionamento silenzioso.

Simboli sul display del telecomando

Permette di selezionare la modalità di funzionamento nella sequenza Raffreddamento, Riscaldamento o Solo ventilatore. 8. TASTO SLEEP (RIPOSO) Permette di selezionare, in sequenza, le modalità Sleep 1, Sleep 2, Sleep 3, Sleep 4 e Sleep off (modalità Riposo disattivata). 9. TASTO "AROUND U" (ATTORNO A TE) Consente di impostare o annullare la funzione "Attorno a te". 12. TASTO JET Consente di attivare o arrestare la modalità Raffreddamento rapido o Riscaldamento rapido. 13. TASTO DIM (OSCURAMENTO) Consente di accendere o spegnere la luce del display dell'unità interna. 14. TASTO POWER SAVE (RISPARMIO ENERGETICO) Consente di attivare o arrestare la modalità di risparmio energetico. 15. TASTO TIMER Permette di impostare gli orari di accensione o spegnimento dell'apparecchio.

Attivazione del telecomando con il tasto di sblocco

Premendo il tasto, si attiva la retroilluminazione e i tasti funzione vengono attivati per l'uso. Premendolo nuovamente, il telecomando viene bloccato. Se il telecomando rimane inutilizzato per 10 secondi, esso si blocca automaticamente.

Indicatore di raffreddamento	Velocità ventola automatica	Indicatore modalità Sleep 1
Indicatore di maggiore umidità	Velocità ventola alta	Indicatore modalità Sleep 2
Indicatore di minore umidità	Velocità ventola media	Indicatore modalità Sleep 3
Indicatore di solo ventilatore	Velocità ventola bassa	Indicatore modalità Sleep 4
Indicatore di riscaldamento	Indicatore Super Silent	Display temperatura impostata
Indicatore "Around U" Indicatore 6		th SENSE on h Display timer impostato
Indicatore Jet Indicatore di risparmio energetico		Trasmissione segnale

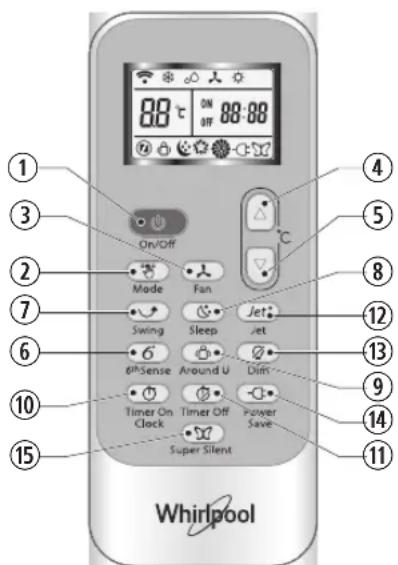

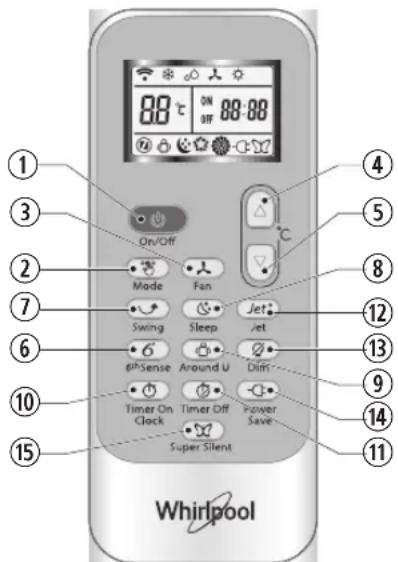

Descrizione delle funzioni dei tasti (J1-3A)

1. TASTO ON/OFF (ACCENSIONE/SPEGNIMENTO)

Avvia o arresta l'apparecchio.

Questo tasto permette di selezionare la modalità di funzionamento nella sequenza Raffreddamento, Deumidificazione, Solo ventilatore o Riscaldamento

1. TASTO FAN (VENTOLA)

Consente di impostare la velocità della ventola in sequenza su Automatica, Alta, Media o Bassa.

4-5. TASTO TEMPERATURA

Consente di selezionare la temperatura ambiente.

Permette di impostare gli orari in modalità Timer e l'orologio.

1. TASTO 6TH SENSE

Imposta o annulla il funzionamento in modalità 6th Sense.

1. TASTO SWING (OSCILLAZIONE)

Avvia o arresta l'oscillazione delle alette di regolazione orizzontali e imposta la direzione del flusso d'aria verso l'alto o verso il basso.

1. TASTO SLEEP (RIPOSO)

Permette di impostare e annullare, in sequenza, le modalità Sleep 1, Sleep 2, Sleep 3, Sleep 4 e Sleep off (modalità Riposo disattivata).

1. TASTO "AROUND U" (ATTORNO A TE)

Consente di impostare o annullare la funzione "Attorno a te".

1. TASTO TIMER ON/CLOCK (TIMER DI ACCENSIONE/OROLOGIO)

Permette di impostare l'ora corrente. Imposta o annulla il timer di accensione.

1. TASTO TIMER OFF (TIMER DI SPEGNIMENTO)

Imposta o annulla il timer di spegnimento.

1. TASTO JET

Consente di avviare o disattivare la modalità Raffreddamento rapido o Riscaldamento rapido.

Consente di accendere o spegnere la luce del display dell'unità interna.

1. TASTO POWER SAVE (RISPARMIO ENERGETICO)

Consente di attivare o arrestare la modalità di risparmio energetico.

Consente di attivare o arrestare la modalità Funzionamento silenzioso.

Simboli sul display del telecomando

Indicatore di raffreddamento

Indicatore di deumidificazione

Indicatore di solo ventilatore

Indicatore di riscaldamento

Indicatore modalità Sleep 1

Indicatore modalità Sleep 2

Indicatore modalità Sleep 3

Indicatore modalità Sleep 4

Indicatore modalità Sleep 3

Indicatore modalità Sleep 4

Velocità ventola automatica iniziatrice Jet

Velocità ventola alta Trasmissione segnale

Velocità ventola media

Display timer impostato

Display dell'ora corrente

impostata

Indicatore di risparmio

energetico

PROTEZIONE

Stato di funzionamento

Il dispositivo di protezione può intervenire e arrestare l'apparecchio nelle condizioni molto elencate.

Riscaldamento	Temperatura dell'aria esterna superiore a 24°C
	Temperatura dell'aria esterna inferiore a -7°C
	Temperatura ambiente superiore a 27°C
Raffreddamento	Temperatura dell'aria esterna superiore a 43°C
	Temperatura ambiente inferiore a 21°C
Deumidificazione	Temperatura ambiente inferiore a 18°C

Se il climatizzatore opera in modalità RAFFREDDAMENTO o DEUMIDIFICAZIONE con porte o finestre aperte e un'umidità relativa superiore all'80%, è possibile che dall'uscita goccioli acqua di condensa.

Caratteristica del dispositivo di protezione

Dopo aver spento l'unità o aver cambiato la modalità di funzionamento, attendere almeno 3 minuti prima di riavviarla.

Quando si collega l'apparecchio all'alimentazione elettrica e lo si accende immediatamente, si osserva un ritardo di 20 secondi prima che l'apparecchio inizi a funzionare. Se l'unità si spegne completamente, premere nuovamente il tasto ON/OFF per riavviarla. Se le impostazioni del timer vengono annullate, devono essere nuovamente programmate.

Caratteristica della modalità RAFFREDDAMENTO

Protezione antigelo

Quando la temperatura dello scambiatore di calore interno scende a 0°C o a valori inferiori, il compressore si arresta per proteggere l'apparecchio.

Caratteristica della modalità RISCALDAMENTO

Preriscaldamento

Per evitare l'emissione di aria fredda, sono necessari 2-5 minuti per preriscaldare l'unità interna prima che l'apparecchio inizi a funzionare in modalità RISCALDAMENTO. Il ventilatore dell'unità interna non si attiva durante il preriscaldamento.

Sbrinamento

Quando l'apparecchio opera in modalità RISCALDAMENTO, viene eseguito uno sbrinamento automatico per aumentare l'efficienza. Questa procedura dura generalmente 6-10 minuti. Durante lo sbrinamento, il ventilatore si ferma e la spia di funzionamento lampeggia.

Al termine dello sbrinamento, l'apparecchio torna automaticamente in modalità RISCALDAMENTO.

Pulire il pannello frontale dell'unità interna

1. Scollegare l'alimentazione elettrica

Spegnere l'apparecchio prima di scollegarlo dalla rete elettrica.

2. Rimuovere il pannello frontale

Aprire il pannello frontale sollevandolo nel senso indicato dalla freccia (Fig. A). Fare presa con forza sulle scanalature ai lati del pannello per rimuoverlo (Fig. B).

3. Pulire il pannello frontale

Pulire accuratamente con un panno morbido e asciutto. Se è molto sporco, pulirlo usando acqua tiepida (meno di 40°C). Dopo averlo pulito, lasciarlo asciugare.

4. Rimontare e chiudere il pannello frontale

Rimontare e chiudere il pannello frontale spingendolo verso il basso.

Nota:

Non pulire l'apparecchio usando benzina, polvere lucidante o sostanze simili. Non spruzzare acqua sull'unità interna: così facendo si può creare un pericolo di scossa elettrica.

Pulire il filtro dell'aria

Dopo circa 200 ore di funzionamento, il filtro dell'aria deve essere pulito. Pulirlo ogni due settimane se il climatizzatore viene usato in un ambiente molto polveroso.

1. Scollegare l'alimentazione elettrica

Spegnere l'apparecchio prima di scollegarlo dalla rete elettrica.

2. Estrarre il filtro dell'aria (Fig. C).

1. Aprire il pannello frontale. 2. Premere delicatamente l'impugnatura del filtro. 3. Estrarre il filtro.

3. Pulizia del filtro dell'aria (Fig. D)

Se il filtro è molto sporco, pulirlo con una soluzione di acqua tiepida e detergente neutro. Dopo averlo pulito, lasciarlo asciugare.

4. Rimontare il filtro e premere il pulsante di reset del filtro (Fig. E) sul lato destro usando un perno cilindrico, quindi chiudere il pannello frontale.

Nota:

• Per evitare di ferirsi, non toccare le alette dell'unità interna durante la rimozione del filtro.
• Non cercare di pulire l'interno del climatizzatore. Non lavare il filtro in lavatrice.

In situazioni d'emergenza o quando manca il telecomando, l'apparecchio può essere controllato premendo l'interruttore ON/OFF sull'unità interna.

• Accensione dell'apparecchio: quando il climatizzatore è spento, premendo quel tasto l'unità si accende in modalità 6^th SENSE.
• Spegnimento dell'apparecchio: quando il climatizzatore è acceso, premendo quel tasto si spegne.

Nota: non premere a lungo quel tasto perché ciò potrebbe provocare malfunzionamenti.

Funzione di riavvio automatico

Per impostare il riavvio automatico, collegare l'apparecchio all'alimentazione elettrica e premere il tasto ON/OFF dell'unità interna per almeno 5 secondi; in quel modo viene impostato il riavvio automatico e viene emesso un segnale acustico di conferma.

Se è stato impostato il riavvio automatico e si desidera annullarlo, premere il tasto ON/OFF sull'unità interna per almeno 5 secondi; si avvertirà un segnale acustico a conferma della disattivazione del riavvio automatico e il climatizzatore entrerà in modalità Standby.

Smaltimento delle batterie

Per proteggere le risorse naturali e promuovere il riutilizzo dei materiali, si raccomanda di separare le batterie dagli altri tipi di rifiuti e di riciclarle attraverso il servizio locale gratuito di ritiro delle batterie usate.

Smaltimento delle batterie

Istruzioni di installazione

Schema di installazione

Quando si installano i cavi di collegamento tra le unità, controllare che i colori dei fili e il numero di morsetti dell'unità esterna corrispondano a quelli dell'unità interna.

Specifiche del cavo

Capacità (Btu/h)	Cavo di alimentazione		Cavo di collegamento alimentazione
	Tipo	Sezione normale	Tipo	Sezione normale
7K, 9K, 12K H07	RN-F 1,0 mm	2X3 H07	RN-F 1,0 mm	2X5
18K H07RN	F 1,5 mm	2X3 H07	RN-F 1,5 mm	2X5
24 K H07RN	F 2,5 mm	2X3 H07	RN-F 2,5 mm	2X5

I problemi di funzionamento sono spesso dovuti a cause banali; prima di contattare il centro assistenza, consultare la tabella seguente. Si potranno risparmiare tempo e spese non necessarie.

Guasto Analisi
L'apparecchio non funziona	È intervenuto il dispositivo di protezione o è bruciato il fusabile? Attendere 3 minuti e riprovare ad accendere l'apparecchio. Il dispositivo di protezione potrebbe impedirne il funzionamento. Le batterie del telecomando sono scariche? La spina di alimentazione non è inserita bene nella presa?
Il climatizzatore non rinfresca o non riscalda	Il filtrò dell'aria è sporco? Gli ingressi o le uscite del climatizzatore sono bloccati? La temperatura è regolata correttamente? Ci sono porte o finestre aperte?
Il telecomando non funziona	Può esservi stata una forte interferenza, per esempio dovuta a scariche elettrostatiche o anomalie dell'alimentazione elettrica? L'apparecchio migliorà un funzionamento anomalo. In quello caso, scollegare l'apparecchio dall'alimentazione e ricollegarlo dopo 2-3 secondi.
Vi è un ridardo nel funzionamento	Ilchio di modalità durante il funzionamento viene eseguito con un ridardo di 3 minuti.
Odore strano	È possibile che un odore proveniente da altre fonti, quali mobili, sigarette ecc., venga aspirato nell'unità e soffiato fuori insieme all'aria.
Rumore di acqua corrente	Si tratta di un fenomeno normale causato dal flusso del refrigerante nel climatizzatore. In modalità Riscaldamento si avvertono i rumori di sbrinamento.
Schiocco o crepitio	Questo suono più essere Cause di dilatazione o alla contrazione del pannello frontale dovuta alchio di temperatura.
Dall'uscita dell'aria fuoriesce una nebbiolina bianca	È presente una nebbiolina in un locale a bassa temperature? Si tratta di un fenomeno normale, dovuto all'emissione di aria fresca dall'unità interna durante il funzionamento in modalità RAFFREDDAMENTO o DEUMIDIFICAZIONE.
La spia di funzionamento lampeggia e il ventilatore dell'unità si ferma	L'apparecchio sta passando alla modalità riscaldamento a quella di sbrinamento. La spia si spegne e l'apparecchio torna in modalità riscaldamento.

Nota: se i problemi persistono, spegnere l'apparecchio, scollegarlo dalla rete elettrica, quindi contattare il centro assistenza autorizzato Whirlpool più vicino. Non cercare di spostare, riparare, smontare o modificare da soli l'apparecchio.

SERVIZIO ASSISTENZA

Prima di contattare il servizio assistenza:

1. Provare a risolvere da soli il problema seguendo le indicazioni della sezione "Guida alla ricerca guasti".
2. Spegnere e riavviare l'apparecchio per verificare se l'anomalia persiste.

Qualora, una volta eseguiti i controlli di cui sopra, l'anomalia persista, contattare il servizio assistenza.

Prepararsi a fornire:

• una breve descrizione dell'anomalia;
• il modello del climatizzatore;
• il codice di assistenza (il numero che segue la parola Service sulla targhetta matricola adesiva posta sul lato o sul fondo dell'unità interna).

È possibile trovare il numero di assistenza anche sul libretto di garanzia;

• il proprio indirizzo completo;
• il proprio numero di telefono.

Qualora si renda necessaria una riparazione, rivolgersi a un Servizio Assistenza autorizzato (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione).

Sarà necessario presentare la fattura originale. La mancata osservanza delle presenti istruzioni potrebbe compromettere la sicurezza e la qualità del prodotto.

SERVICE

Nota: il manuale completo dell'apparecchio può essere scaricato dal seguente sito web: docs.whirlpool.eu, usando il codice QR.

IMPORTANTE: LEGGERE E CONSERVARE

• Scaricate il manuale completo delle istruzioni dal sito docs.whirlpool.eu o chiamate il numero indicato nel libretto di garanzia.
• Prima di utilizzare l'apparecchio, leggete queste istruzioni per la sicurezza. Conservate queste istruzioni in un luogo sicuro per riferimento futuro. Queste istruzioni e l'apparecchio contengono importanti avvertenze di sicurezza, che dovete rispettare in ogni momento. Il produttore non è responsabile per la mancata osservanza di queste istruzioni di sicurezza, per un uso improprio dell'apparecchio o per un errato utilizzo dei comandi. Tenete i bambini piccoli (0-3 anni) lontani dall'apparecchio. Tenete i bambini piccoli (3-8 anni) lontani dall'apparecchio, a meno che non siano sorvegliati continuamente. L'apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza dell'apparecchio, solo se sorvegliati o se hanno ricevuto istruzioni relative all'uso sicuro dell'apparecchio e comprendono i rischi connessi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini senza sorveglianza.

USO CONSENTITO

• ATTENZIONE: L'apparecchio non è destinato a essere utilizzato tramite un dispositivo esterno, come un timer, o tramite un sistema di controllo remoto separato. Questo apparecchio è stato progettato per uso domestico e per usi simili, come in negozi e uffici. L'apparecchio non è destinato all'uso professionale. Non toccare l'apparecchio con le mani bagnate o con i piedi bagnati. Non utilizzare l'apparecchio con i piedi bagnati o con le mani bagnate per accenderlo. Non scollegare l'apparecchio dalla presa di corrente tirando il cavo. Se l'apparecchio rimane inutilizzato per un lungo periodo o durante temporali/fulmini, scollegarlo dalla presa di corrente.
• Nota: non inserire ostacoli nell'uscita dell'aria - rischio di lesioni. Mantenere le aperture di ventilazione libere da qualsiasi ostacolo. Non posizionare prodotti elettrici o oggetti domestici sotto l'unità interna o l'unità esterna. L'acqua che gocciola dall'unità potrebbe bagnarli e causare danni o malfunzionamenti alla proprietà.

INSTALLAZIONE

L'installazione e la rimozione dell'unità devono essere effettuate da almeno due persone per evitare rischi. Utilizzare guanti protettivi per rimuovere l'unità e per effettuare l'installazione. L'installazione, il collegamento delle connessioni elettriche e dei tubi deve essere effettuata da tecnici qualificati o da personale autorizzato. Non modificare e non sostituire alcuna parte dell'unità, se non indicato esplicitamente nel manuale d'uso. Tenere i bambini lontani dall'area di installazione. Dopo la rimozione dell'unità, verificare che non ci siano danni. Per eventuali problemi, contattare il servizio di assistenza tecnica.

Utilizzato per impostare l'ora. Utilizzato per impostare o annullare l'ora di accensione dell'apparecchio.

1. PULSANTE PER TIMER OFF (ORA DI SPEGNIMENTO)

Utilizzato per impostare o annullare l'ora di spegnimento dell'apparecchio.

12. PULSANTE PER JET (RAFFREDDAMENTO RAPIDO O RISCALDAMENTO)

Utilizzato per attivare o disattivare la funzione di raffreddamento rapido o riscaldamento.

1. PULSANTE PER DIM (ATTIVAZIONE O DISATTIVAZIONE DEL DISPLAY)

Utilizzato per attivare o disattivare il display del termostato interno.

1. PULSANTE PER POWER SAVE (MODALITÀ RISPARMIO ENERGETICO)

Utilizzato per attivare o disattivare la modalità di risparmio energetico.

1. PULSANTE PER SUPER SILENT (MODALITÀ SUPER SILENZIOSA)

Utilizzato per attivare o disattivare la modalità super silenziosa con un livello di rumore molto basso.

Simboli sul display del telecomando

Indicatore di raffreddamento

Indicatore della modalità di riscaldamento

ABTomTuHOperyuipaHe Ha CKopocTtHa BEHTNuTopa

Indicatore per la modalità di raffreddamento o riscaldamento

Indicatore per la modalità di deumidificazione

Indicatore per la modalità di riscaldamento

Alta velocità del ventilatore

Indicatore per l'aspirazione dell'aria

Indicatore per la modalità di ventilazione

Indicatore per la modalità di riscaldamento

Media velocità del ventilatore

Whirlpool EMEA S.p.A. Socio Unico

Via Carlo Pisacane, 1 - 20016 Pero (MI) - Italy
