SPIW4122 - κλιματιστικό WHIRLPOOL - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Κλιματιστικό split
Μάρκα	Whirlpool
Μοντέλο	SPIW4122
Ηλεκτρική τροφοδοσία	230 V / 50 Hz
Ψυκτικό αέριο	R410a (GWP 2088)
Μέγιστη ποσότητα ψυκτικού	2,5 kg
Τρόποι λειτουργίας	Ψύξη, Θέρμανση, Αερισμός, Αφύγρανση
Ειδικές λειτουργίες	6th Sense, Jet, Sleep, Around U, Super Silent, Power Save
Τηλεχειριστήριο	Ναι, με μπαταρίες AAA (δεν περιλαμβάνονται)
Χρονοδιακόπτης	Προγραμματιζόμενη ενεργοποίηση/απενεργοποίηση
Φίλτρο αέρα	Πλενόμενο, ένδειξη καθαρισμού μετά από 720 ώρες
Συνιστώμενος καθαρισμός φίλτρου	Κάθε 200 ώρες χρήσης
Αντιπαγετική προστασία	Ναι, διακοπή συμπιεστή αν εναλλάκτης < 0°C
Αυτόματη απόψυξη	Ναι, σε λειτουργία θέρμανσης (διάρκεια 6-10 λεπτά)
Αυτόματη επανεκκίνηση	Ναι, ρυθμιζόμενο μέσω του κουμπιού ενεργοποίησης/απενεργοποίησης
Ελάχιστη επιφάνεια δωματίου	> 10 m²
Εσωτερικό ύψος εγκατάστασης	≥ 2,5 m πάνω από το δάπεδο
Λειτουργία εξαιρετικά αθόρυβη	Ναι, για μείωση του θορύβου περιβάλλοντος
Θερμοκρασία λειτουργίας (θέρμανση)	Από -7°C έως 24°C εξωτερική
Θερμοκρασία λειτουργίας (ψύξη)	Έως 43°C εξωτερική

Συχνές ερωτήσεις - SPIW4122 WHIRLPOOL

Πώς να ενεργοποιήσετε ή να απενεργοποιήσετε τη συσκευή;

Χρησιμοποιήστε το πλήκτρο ON/OFF στο τηλεχειριστήριο ή το κουμπί ενεργοποίησης/απενεργοποίησης στην εσωτερική μονάδα. Πατήστε μία φορά για ενεργοποίηση, μία ακόμη για απενεργοποίηση.

Τι να κάνετε αν το τηλεχειριστήριο δεν λειτουργεί;

Ελέγξτε τις μπαταρίες (αντικαταστήστε τις αν χρειαστεί), βεβαιωθείτε ότι δεν υπάρχει εμπόδιο μεταξύ του τηλεχειριστηρίου και του δέκτη, και ότι το τηλεχειριστήριο είναι ξεκλείδωτο (πατήστε το πλήκτρο ξεκλειδώματος).

Πώς να καθαρίσετε το φίλτρο αέρα;

Απενεργοποιήστε και αποσυνδέστε τη συσκευή. Ανοίξτε το μπροστινό πάνελ, αφαιρέστε το φίλτρο, πλύντε το με χλιαρό νερό και ουδέτερο απορρυπαντικό, στεγνώστε το και τοποθετήστε το ξανά. Πατήστε το κουμπί επαναφοράς φίλτρου μετά τον καθαρισμό.

Τι σημαίνει η λυχνία παρακολούθησης φίλτρου;

Η λυχνία αναβοσβήνει μετά από 720 ώρες λειτουργίας για να υπενθυμίσει τον καθαρισμό του φίλτρου. Μετά τον καθαρισμό, πατήστε το κουμπί επαναφοράς φίλτρου για να την απενεργοποιήσετε.

Πώς να ρυθμίσετε τον χρονοδιακόπτη;

Χρησιμοποιήστε το πλήκτρο TIMER για να ρυθμίσετε την ώρα ενεργοποίησης ή απενεργοποίησης. Πατήστε TIMER ON ή TIMER OFF και στη συνέχεια ρυθμίστε την ώρα με τα πλήκτρα θερμοκρασίας.

Τι είναι η λειτουργία 6th Sense;

Η λειτουργία 6th Sense ρυθμίζει αυτόματα τη θερμοκρασία και την υγρασία για βέλτιστη άνεση. Πατήστε το πλήκτρο 6th SENSE για ενεργοποίηση ή ακύρωση.

Πώς να ενεργοποιήσετε τη λειτουργία Super Silent;

Πατήστε το πλήκτρο SUPER SILENT στο τηλεχειριστήριο για μείωση του θορύβου λειτουργίας. Πατήστε ξανά για απενεργοποίηση.

Τι να κάνετε αν η συσκευή δεν ψύχει ή δεν θερμαίνει;

Ελέγξτε ότι το φίλτρο αέρα είναι καθαρό, ότι οι είσοδοι/έξοδοι αέρα δεν είναι φραγμένες, ότι η θερμοκρασία έχει ρυθμιστεί σωστά και ότι οι πόρτες/παράθυρα είναι κλειστά. Περιμένετε 3 λεπτά μετά από αλλαγή λειτουργίας.

Γιατί ακούγεται ήχος νερού που τρέχει;

Είναι ένας φυσιολογικός ήχος που προκαλείται από τη ροή του ψυκτικού μέσου στη συσκευή, ειδικά στη λειτουργία θέρμανσης κατά την απόψυξη.

Πώς λειτουργεί η αυτόματη απόψυξη;

Στη λειτουργία θέρμανσης, η συσκευή αποψύχεται αυτόματα κάθε 6 έως 10 λεπτά. Κατά τη διάρκεια αυτής της περιόδου, ο ανεμιστήρας σταματά και η λυχνία λειτουργίας αναβοσβήνει. Μόλις ολοκληρωθεί η απόψυξη, η θέρμανση συνεχίζεται.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SPIW4122 WHIRLPOOL

πελατών. Μετά την εγκατάσταση, τα υλικά συσκευασίας (πλαστικά, φελιζόλ, κ.λπ.) πρέπει να φυλάσσονται μακριά από τα παιδιά - κίνδυνος ασφυξίας. Η συσκευή πρέπει να είναι αποσυνδεδεμένη από οποιαδήποτε απομακρυσμένη παροχή ρεύματος πριν από οποιαδήποτε εργασία εγκατάστασης - κίνδυνος ηλεκτροπληξίας. Κατά την εγκατάσταση, βεβαιωθείτε ότι δεν έχει προκληθεί καμία ζημιά στα καλώδια τροφοδοσίας από τη συσκευή - κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας. Ενεργοποιήστε τη συσκευή μόνο όταν ολοκληρωθεί η εγκατάσταση.

Κατά την εγκατάσταση και την επανεγκατάσταση του κλιματιστικού, συμβουλευτείτε έναν ειδικευμένο τεχνικό για την αποσύνδεση και την επανεγκατάσταση της μονάδας. Η συσκευή δεν πρέπει να εγκατασταθεί σε χώρο του πλυντηρίου. Η συσκευή πρέπει να εγκατασταθεί, να λειτουργεί και να αποθηκεύεται σε δωμάτιο επιφάνειας μεγαλύτερης των 10 m². Τοποθετήστε την εσωτερική μονάδα σε απόσταση τουλάχιστον 2,5 μέτρων πάνω από το δάπεδο ή το ψευδοροφή. Η εγκατάσταση των σωληνώσεων πρέπει να γίνεται σύμφωνα με τους τοπικούς κανονισμούς αερίου.

ΗΛΕΚΤΡΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

Η παροχή ρεύματος πρέπει να είναι ονομαστικής τάσης ειδικά για τη συσκευή. Η διάμετρος του καλωδίου ρεύματος πρέπει να ανταποκρίνεται στις απαιτήσεις. Ο πολυπολικός διακόπτης πρέπει να εγκατασταθεί στη σταθερή καλωδίωση σύμφωνα με τους κανόνες καλωδίωσης και η συσκευή πρέπει να είναι γειωμένη σύμφωνα με τα εθνικά πρότυπα ηλεκτρικής ασφάλειας. Ο διακόπτης αποσύνδεσης με διάκενο επαφής τουλάχιστον 3 mm σε όλους τους πόλους πρέπει να συνδέεται στη σταθερή καλωδίωση σύμφωνα με τους εθνικούς κανονισμούς και η συσκευή πρέπει να είναι γειωμένη σύμφωνα με τα εθνικά πρότυπα ηλεκτρικής ασφάλειας. Μη χρησιμοποιείτε τα καλώδια προέκτασης (μπαλαντέζες), πολύπριζα ή προσαρμογείς. Μετά την ολοκλήρωση της εγκατάστασης, δεν πρέπει να είναι δυνατή η πρόσβαση στα ηλεκτρικά εξαρτήματα. Μη χρησιμοποιείτε τη συσκευή όταν είστε βρεγμένοι ή με υγρά πόδια. Μη χρησιμοποιείτε τη συσκευή εάν το ηλεκτρικό καλώδιο είναι φθαρμένο, ενώ αν λειτουργεί κανονικά, ελέγξτε ή έχει υποστεί ζημιά. Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο τεχνικής υποστήριξης ή κατάλληλα εξειδικευμένο άτομο, ώστε να αποφευχθούν τυχόν κίνδυνοι - κίνδυνος ηλεκτροπληξίας. Μια συσκευή υπολειπόμενου ρεύματος (RCD) με ονομαστικό υπολειπόμενο ρεύμα που δεν υπερβαίνει τα 30 mA πρέπει να ενσωματώνεται στη σταθερή καλωδίωση σύμφωνα με την εθνική νομοθεσία. Η περίοδος του κυκλώματος ψυκτικού αέρα είναι υψηλή, κρατήστε το καλώδιο διακόπτη άκαμπτο και χάλκινο. Εξασφαλίστε ασφαλή γείωση και το καλώδιο γείωσης συνδεδεμένο με το σύστημα γείωσης του κτιρίου, το οποίο εγκαθίσταται από επαγγελματίες. Η συσκευή πρέπει να είναι εφοδιασμένη με διακόπτη προστασίας από διαρροή ηλεκτρικού ρεύματος και βοηθητικό αυτόματο διακόπτη με επαρκή χωρητικότητα. Ο ασφαλειοδιακόπτης πρέπει να διαθέτει θερμική και θερμική λειτουργία ανεξάρτητη για την προστασία από βραχυκυκλώματα και υπερφόρτωση.

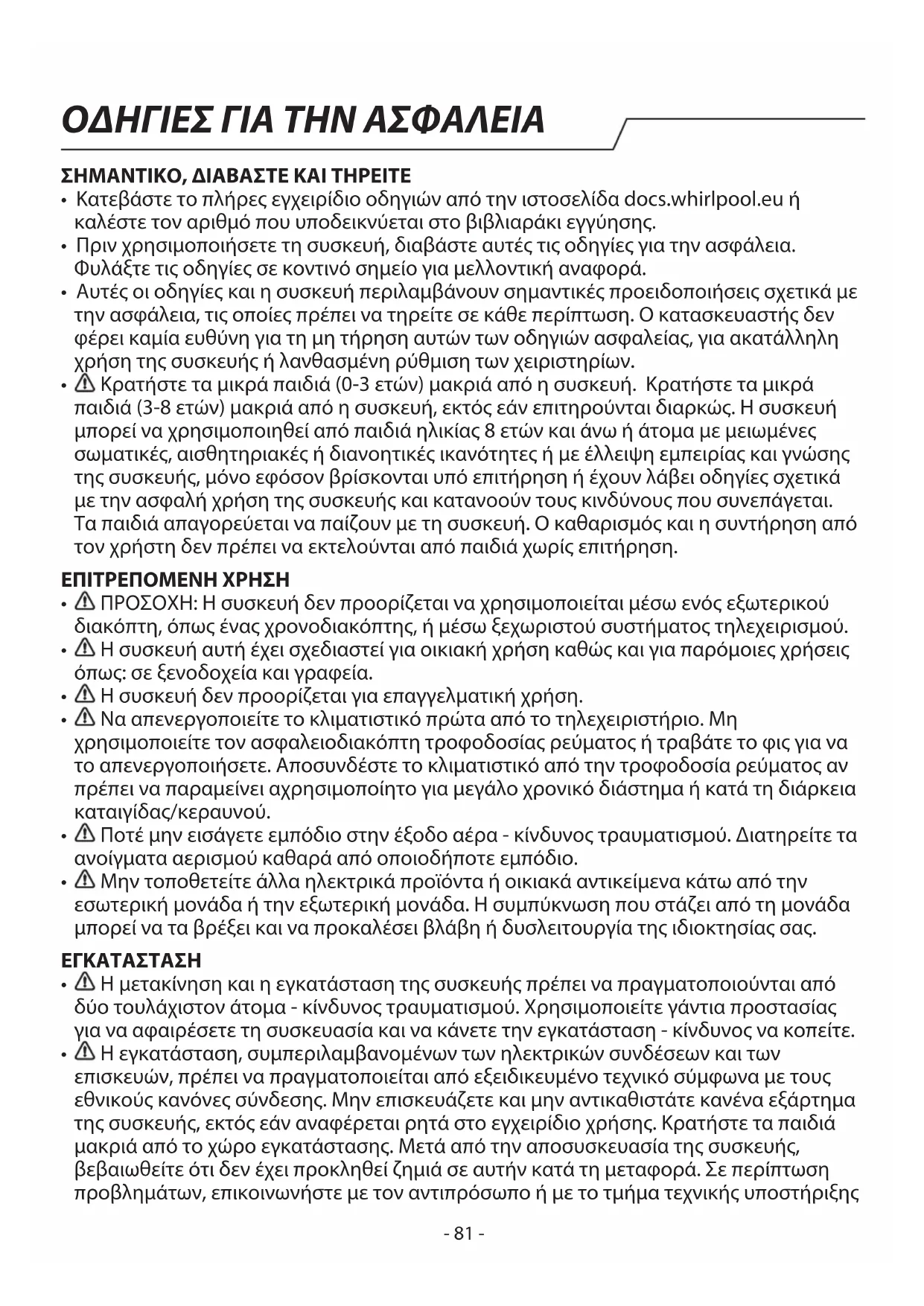

ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

Movéλo 9K & 12K 18K 24K
Απαιούμενη έκανότητa του διακόπη κυκλώματος	16A 20A	25A

• Για τη σύνδεση του καλωδίου τροφοδοσίας και τη σύνδεση του καλωδίου μεταξύ εσωτερικών και εξωτερικών μονάδων, ανατρέξτε στο διάγραμμα συνδεσμολογίας της συσκευής.

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

• ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν από οποιαδήποτε εργασία συντήρησης, βεβαιωθείτε ότι η συσκευή είναι σβηστή και αποσυνδεδεμένη από το δίκτυο τροφοδοσίας. Ποτέ μην χρησιμοποιείτε συσκευές καθαρισμού με ατμό - κίνδυνος ηλεκτροπληξίας.

ΑΝΑΚΥΚΛΩΣΗ ΥΛΙΚΩΝ ΣΥΣΚΕΥΑΣΙΑΣ

Τα υλικά της συσκευασίας είναι 100% ανακυκλώσιμα και φέρουν το σύμβολο της ανακύκλωσης. Τα διάφορα μέρη της συσκευασίας πρέπει συνεπώς να απορρίπτονται με υπευθυνότητα και πλήρη συμμόρφωση με τους κανονισμούς της τοπικής δημοτικής αρχής όσον αφορά τη διάθεση αποβλήτων.

ΑΝΑΚΥΚΛΩΣΗ ΗΛΕΚΤΡΙΚΩΝ ΟΙΚΙΑΚΩΝ ΣΥΣΚΕΥΩΝ

Η συσκευή αυτή έχει κατασκευαστεί από ανακυκλώσιμα επαναχρησιμοποιήσιμα υλικά. Απορρίψτε σύμφωνα με τους κανονισμούς των τοπικών αρχών. Για περισσότερες πληροφορίες σχετικά με την επεξεργασία, την ανάκτηση και την ανακύκλωση των ηλεκτρικών οικιακών συσκευών, επικοινωνήστε με τις αρμόδιες τοπικές αρχές, την υπηρεσία συλλογής οικιακών αποβλήτων ή το κατάστημα όπου αγοράσατε αυτό το προϊόν. Αυτή η συσκευή φέρει σήμανση σύμφωνα με την οδηγία 2012/19/ΕΕ σχετικά με τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΗΕ). Εξασφαλίζοντας την ορθή απόρριψη αυτού του προϊόντος, βοηθάτε στην αποτροπή των πιθανών βλαβερών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία.

Το σύμβολο ( ) στο προϊόν ή στα συνοδευτικά έντυπα υποδηλώνει ότι δεν πρέπει να αντιμετωπίζεται ως οικιακό απόρριμμα αλλά πρέπει να μεταφέρεται στο κατάλληλο κέντρο συλλογής για ανακύκλωση ηλεκτρονικού και ηλεκτρικού εξοπλισμού.

ΑΠΑΝΘΡΑΚΩΣΗ / ΣΥΜΜΟΡΦΩΣΗ

Το προϊόν αυτό περιέχει φθοριούχα αέρια θερμοκηπίου που καλύπτονται από το πρωτόκολλο του Κιότο, ενώ το ψυκτικό αέριο βρίσκεται σε ερμητικά κλειστό σύστημα. (R410a, GWP 2088). Η εγκατάσταση ποσότητας φθοριούχων ψυκτικών ισοδυναμεί με 2,5 kg. Ανατρέξτε στην ετικέτα πάνω για λεπτομερείς πληροφορίες.

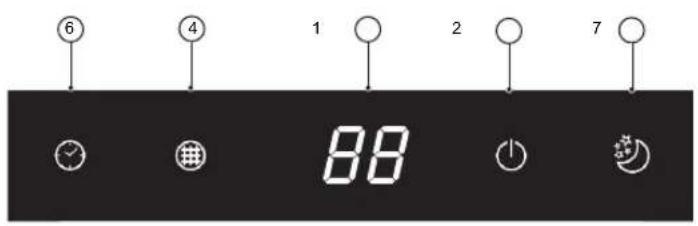

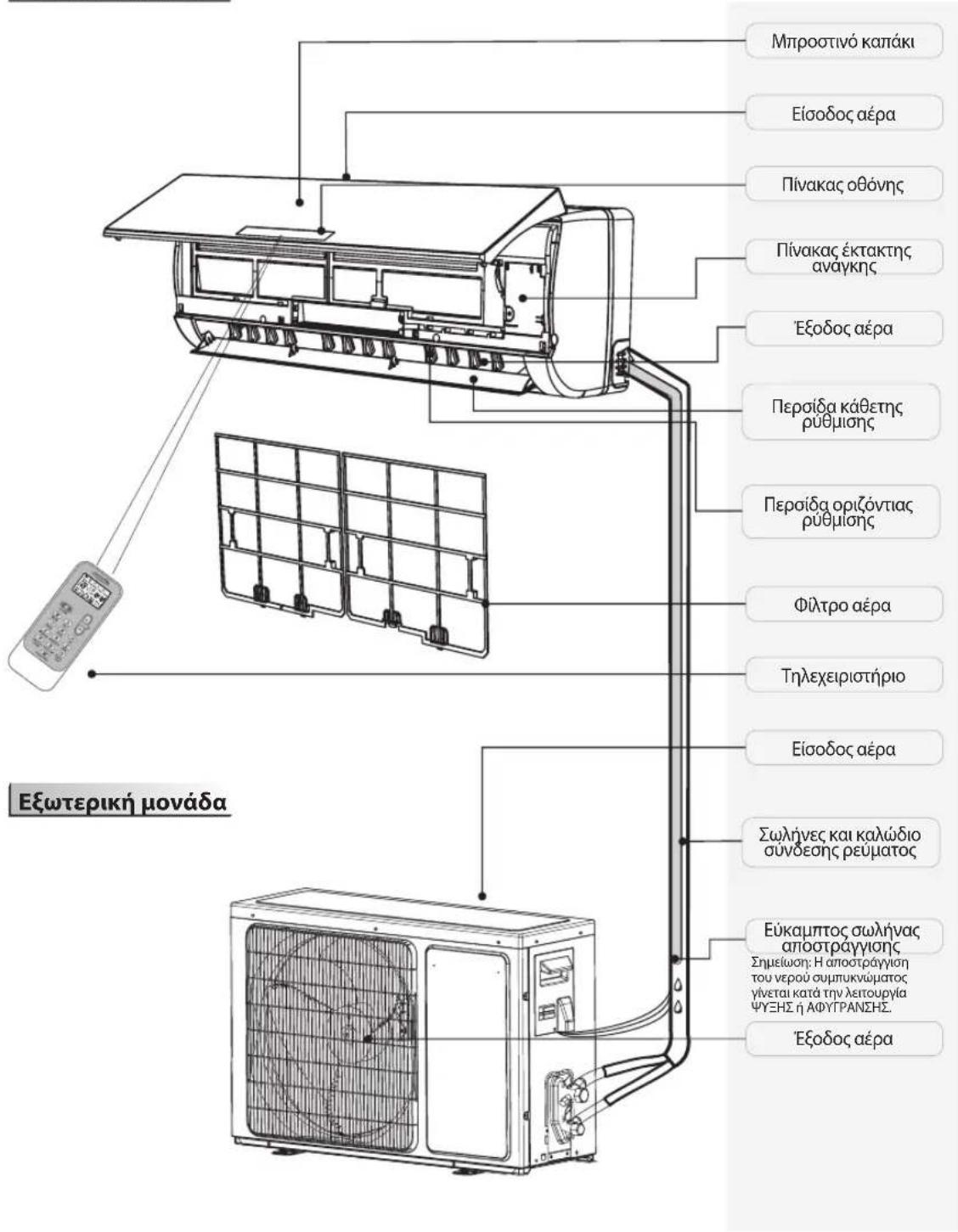

Εσωτερική μονάδα Τα στοιχεία σε αυτό το εγχειρίδιο βασίζονται στην εξωτερική όψη ενός τυπικού μοντέλου. Κατά συνέπεια, το σχήμα μπορεί να διαφέρει από το σχήμα του κλιματιστικού που έχετε επιλέξει.

Ένδειξη ερπρίας (1)

Ανάβει κατά τη διάρκεια λειτουργίας.

Αναβοσβήνει κατά τη διάρκεια αναμονής της εξωτερικής μονάδας.

Ένδειξη βαθμίδας (3)

Ανάβει όταν η λειτουργία είναι ενεργοποιημένη.

Σβήνει όταν ολοκληρωθεί η λειτουργία αίσθησης.

Εικονίδιο παρακολούθησης φίλτρου.

Αφαιρείται όταν το πιάτο χρειάζεται καθάρισμα.

Ο δείκτης να είναι το 1

Μετά τον καθαρισμό του φίλτρου, περιστρέψτε το κουμπί επαναφοράς του φίλτρου που βρίσκεται στην εσωτερική μονάδα, πίσω από το μπροστινό καπάκι, για να σταματήσει να αναβοσβήνει ο δείκτης παρακολούθησης φίλτρου.

0% 1

Ανάβει όταν η ένδειξη είναι γραμμική.

Σβήνει όταν εμφανίζεται η θερμοκρασία.

Ένδειξη χρονοδιακόπτη (6)

Ανάβει κατά το διάστημα ρύθμισης.

Σβήνει όταν ολοκληρωθεί η λειτουργία του χρονοδιακόπτη.

Δείκτης λειτουργίας ύπνου (7)

Ανάβει όταν ρυθμίζεται η λειτουργία ύπνου, η ένδειξη "Λειτουργία" αναβοσβήνει για 10 δευτερόλεπτα και στη συνέχεια ολοκληρώνεται η λειτουργία.

Για καινοτόμους χωρίς έλεγχο μέσω Wi-Fi, συνηστούμε το Wpro SmartClim: μια εφαρμογή για τον έλεγχο μέσω Wi-Fi των βασικών ρυθμίσεων της συσκευής από το smartphone.

Το εξωτερικό αυτό περιλαμβάνεται μέσα στη συσκευασία του προϊόντος. Επικοινωνήστε με την υπηρεσία Εξυπηρέτησης Πελατών για περισσότερες λεπτομέρειες και για αγορά.

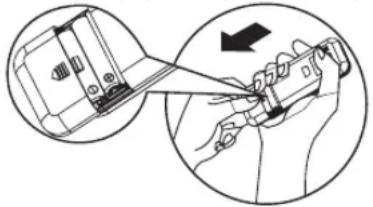

Τοποθετήστε τις μπαταρίες στο τηλεχειριστήριο.

1. Τοποθετήστε μια καλύπτρα και πιέστε ανάλα προς τα κάτω το κανάκι της μπαταρίας προς την κατεύθυνση του βέλους για να το ασφαλίσετε, όπως υποδεικνύεται.
2. Τοποθετήστε 2 μπαταρίες AAA (1,5V) στη θήκη. Βεβαιωθείτε ότι είναι τοποθετημένοι σωστά οι πόλοι "+" και "-".
3. Κλείστε το καπάκι της μπαταρίας στο τηλεχειριστήριο.

- Προειδοποιήσεις τηλεχειριστηρίου

Κάθε φορά που γίνεται αντικατάσταση των μπαταριών, το τηλεχειριστήριο είναι ρυθμισμένο για προεπιλογή της λειτουργίας Με αντλία θερμότητας. Το τηλεχειριστήριο της αντλίας θερμότητας του κλιματιστικού μπορεί να χρησιμοποιηθεί για τον έλεγχο σε κλιματιστικό μόνο ψύξης.

Χρησιμοποιήστε το τηλεχειριστήριο για να ενεργοποιήσετε τη συσκευή.

Για να χρησιμοποιήσετε το τηλεχειριστήριο, κατευθύνετε το τηλεχειριστήριο προς τη συσκευή απευθείας στην εσωτερική μονάδα, για να διασφαλίσετε τη σωστή λειτουργία. Για να στείλετε εντολή από το τηλεχειριστήριο, το σύμβολο θα αναβοσβήνει για 1 δευτερόλεπτο. Μόλις λάβει το σήμα, η συσκευή ξεκινάει αυτήν.

Το τηλεχειριστήριο θα θέσει σε λειτουργία το κλιματιστικό σε απόσταση έως 7 μέτρα. Κάθε φορά που αντικαθίστανται οι μπαταρίες στο τηλεχειριστήριο, το τηλεχειριστήριο είναι ρυθμισμένο στη λειτουργία της αντλίας θερμότητας.

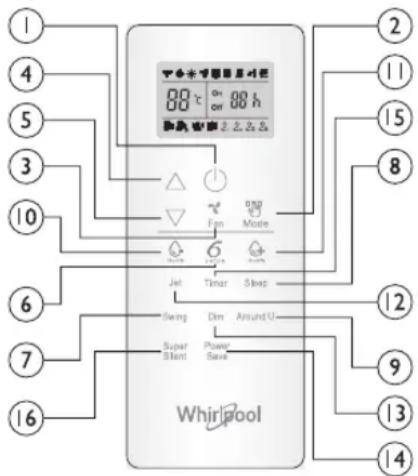

Σημείωση: Ακολουθήστε τις οδηγίες που αντιστοιχούν στο τηλεχειριστήριο που λάβατε για τη λειτουργία του κλιματιστικού. Περιγραφή λειτουργίας κουμπιών (P1-04)

1. ΚΟΥΜΠΙ ON/OFF (ΑΝΑΜΜΕΝΟ/ ΣΒΗΣΤΟ)

Πιέζοντας αυτό το κουμπί ξεκινά ή σταματά η λειτουργία της συσκευής.

3. ΚΟΥΜΠΙ FAN (ΑΝΕΜΙΣΤΗΡΑΣ)

Χρησιμοποιείται για την επιλογή του ανεμιστήρα στην αυτόματη, υψηλή, μεσαία ή χαμηλή λειτουργία.

4-5. ΚΟΥΜΠΙ ΘΕΡΜΟΚΡΑΣΙΑΣ

Χρησιμοποιείται για την επιλογή της θερμοκρασίας του χώρου. Χρησιμοποιείται για τη ρύθμιση του χρόνου στη λειτουργία χρονοδιακόπτη.

1. ΚΟΥΜΠΙ 6th SENSE Ρυθμίζει ή κυρώνει τη λειτουργία 6ης αίσθησης.

7. ΚΟΥΜΠΙ SWING (ΤΑΛΑΝΤΩΣΗ)

Σταματάει ή ξεκινάει την οριζόντια ρύθμιση ταλάντωσης της περοίδας και ρυθμίζει την επιθυμητή κατεύθυνση του ρεύματος αέρα επάνω/κάτω.

10-11. ΚΟΥΜΠΙ HUMIDITY (ΥΓΡΑΣΙΑ)

Πιέζοντας το επιθυμητό επίπεδο υγρασίας, ενεργοποιείται η λειτουργία 6TH SENSE.

16. ΚΟΥΜΠΙ SUPER SILENT (ΕΞΑΙΡΕΤΙΚΑ ΑΘΟΡΥΒΗ ΛΕΙΤΟΥΡΓΙΑ)

Χρήση για την ενεργοποίηση/απενεργοποίηση της ειδικής ασύρματης λειτουργίας για ένα χώρο χωρίς θόρυβο.

Σύμβολα στην οθόνη του τηλεχειριστηρίου

Ένδειξη ψύξης Αυτόματη Ταχύτητα

Ένδειξη επιπέδου υγρασίας

Ένδειξη μειωμένης υγρασίας

Ένδειξη ανεμιστήρα

Ένδειξη έρματος

Ένδειξη Around U

Ένδειξη Jet

Ανεμόμετρο

Ένδειξη υγρασίας

Ταχύτητας

Μέση ταχύτητα

Ανεμόμετρο

Χαμηλή ταχύτητα ανεμόμετρου

Ένδειξη ειδικών αβορυμικών λειτουργιών Ένδειξη SENSE

Ένδειξη οικονομικής ευρείας

Δείκτης λειτουργίας νυχτός (1) Ένδειξη λειτουργίας C= νυχτός 2 Ένδειξη λειτουργίας C= νυχτός 3 Ένδειξη λειτουργίας νυχτός BB Στοιχείο επιλεγμένης θερμοκρασίας B BB Εμφάνιση ώρας

Μετάβαση οθόνης

για 10 δευτ. το τηλεχειριστήριο

Κλειδώνει αυτόματα.

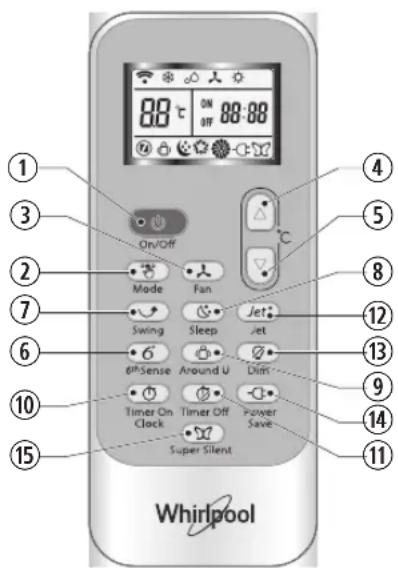

Περιγραφή λειτουργίας κουμπιών (J1-3A)

1. ΚΟΥΜΠΙ ON/OFF (ΑΝΑΜΜΕΝΟ/ΣΒΗΣΤΟ)

Πιέστε αυτό το κουμπί για να ενεργοποιήσετε τη λειτουργία της συσκευής.

Ρυθμίζει ή ακυρώνει τη λειτουργία της αίσθησης.

7. ΚΟΥΜΠΙ SWING (ΤΑΛΑΝΤΩΣΗ)

Η ταχύτητα εκκένωσης ορίζεται ως η ποσότητα του προϊόντος που ρέει προς τα πάνω/κάτω μέσω του αέρα.

8. ΚΟΥΜΠΙ SLEEP (ΥΠΝΟΥ)

Χρησιμοποιείται για την επιλογή της λειτουργίας ύπνου διαδοχικά, ύπνος 1, ύπνος 2, ύπνος 3, ύπνος 4 και ύπνος απενεργοποιημένος.

9. ΚΟΥΜΠΙ AROUND U

Χρησιμοποιείται για την επιλογή ή την ακύρωση της λειτουργίας Around U.

10. ΚΟΥΜΠΙ TIMER ON/CLOCK (ΕΝΕΡΓΟΠΟΙΗΣΗ ΧΡΟΝΟΔΙΑΚΟΠΤΗ/ΡΟΛΟΓΙΟΥ)

Τα ρυθμίων της τρέχουσας ώρας. Χρησιμοποιείται η ρύθμιση για την ακύρωση της λειτουργίας ευρυοίνου του χρονοδιακόπτη.

11. ΚΟΥΜΠΙ TIMER OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΧΡΟΝΟΔΙΑΚΟΠΤΗ)

Χρονοδιάγραμμα προϊόντων ακυρών της Λειτουργίας ανενεργοποίησης του χρονοδιακόπτη.

Σύμβολα στην οθόνη του τηλεχειριστηρίου

Ένδειξη για την ένδειξη ενός υπνού 1 Αυτόματη ταλάντωση

Ένδειξη απουσίας ένδειξης τύπου μνήμης 2 Δεύτερη ταχύτητα

Ένδειξη μνήμης αντίστασης ένδειξης λειτουργίας μνήμης 3 Μέση ταχύτητα η αντίσταση

Ένδειξη θέρμανσης ένδειξη λειτουργίας μνήμης 4 Χαμηλή ταχύτητα

Ένδειξη μάσ соответствует ένδειξη Round U ένδειξη ελαρετικά

αντιστάθμιση

ταχύτητας

αντίσταση

αθόρυβης λειτουργίας

ΠΟΝΤΑΔΑ

Κατάσταση λειτουργίας

Η προστατευτική διάταξη μπορεί να ανυψωθεί και να σταματήσει την οικεία στις παρακάτω περιπτώσεις.

Οέρμανη	Εεωτερικήθερμοκρασία πάνω αἰό 24 °C
	Εεωτερικήθερμοκρασία Κάτω αἰό -7 °C
	Θερμοκρασία χώρου πάνω αἰό 27 °C
ψύξη	Εεωτερικήθερμοκρασία πάνω αἰό 43 °C
	Θερμοκρασία χώρου πάνω αἰό 21 °C
Αφύγρανη	Θερμοκρασία χώρου Κάτω αἰό 18 °C

Αν το κλιματιστικό λειτουργεί με τη λειτουργία ΨΥΞΗ ή η ΑΦΥΓΡΑΝΣΗ με την πλήρη ή το παράθυρο ανοιχτό για μεγάλο διάστημα, όταν η σχετική υγρασία ξεπεράσει το 80%, ενδέχεται να σταλεί υγρασία από την έξοδο.

Χαρακτηριστικά προστατευτικής διάταξης

Περιμένετε τουλάχιστον 3 λεπτά την επανεκκίνηση της μονάδας μετά τη διακοπή λειτουργίας ή την αλλαγή λειτουργίας ενώ βρίσκεται σε λειτουργία. Αφού συνδεθεί στην πρίζα ρεύματος και ενεργοποιήσετε τη λειτουργία, μπορεί να υπάρξει καθυστέρηση 20 δευτερολέπτων πριν αρχίσει να λειτουργεί. Αν έχει σταματήσει από τη λειτουργία, πιέστε το κουμπί ON/OFF (ΑΝΑΜΜΕΝΟ/

ΣΒΗΣΤΟ) για επανεκκίνηση. Αν έχει ακυρωθεί ο χρονοδιακόπτης, πρέπει να ρυθμιστεί ξανά.

Χαρακτηριστικά λειτουργίας ΨΥΞΗΣ Αντιπαγετική λειτουργία

Όταν η θερμοκρασία του δωματίου εξαλλάκτη θερμότητας πέσει στους 0° ή χαμηλότερα, ο συμπιεστής θα σταματήσει να λειτουργεί για να προστατευτεί η μονάδα.

12. ΚΟΥΜΠΙ JET

Χρησιμοποιείτε για την έναρξη ή τη διακοπή της λειτουργίας ταχείας ψύξης ή θέρμανσης.

13. ΚΟΥΜΠΙ DIM

Χρησιμοποιείται για το άναμμα ή το σβήσιμο της οθόνης της εσωτερικής μονάδας.

14. ΚΟΥΜΠΙ POWER SAVE (ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ)

Χρησιμοποιείται για την έναρξη ή τη διακοπή της λειτουργίας εξοικονόμησης ενέργειας.

15. ΚΟΥΜΠΙ SUPER SILENT (ΕΞΑΙΡΕΤΙΚΑ ΑΘΟΡΥΒΗ ΛΕΙΤΟΥΡΓΙΑ)

Χρησιμοποιείται για την ενεργοποίηση ή την απενεργοποίηση της εξαιρετικά αθόρυβης λειτουργίας για ένα χώρο χωρίς θόρυβο.

Ένδειξη Jet

Μετάδοση δημοσίου

Εμφάνιση ώρας

Οθόνη θερμοκρασίας χώρου

Οθόνη Επιλεγμένης Θερμοκρασίας

Ενδεικτική ονομασία Ευρείας

Χαρακτηριστικά λειτουργίας ΘΕΡΜΑΝΣΗ

Προετοιμασία

Για να αποτραπεί η είσοδος κρύου αέρα, απαιτούνται 2-5 έτη για την προετοιμασία της εσωτερικής μονάδας κατά τη λειτουργία ΘΕΡΜΑΝΣΗ. Ο ανεμιστήρας της εσωτερικής μονάδας δεν λειτουργεί κατά τη διάρκεια προετοιμασίας.

Απόψυξη

Στη λειτουργία ΘΕΡΜΑΝΣΗ η συσκευή την αποψύχει (ξεπάγωμα) αυτόματα για να αυξηθεί η απόδοση. Αυτή η διαδικασία συνήθως διαρκεί 6-10 λεπτά. Κατά τη διαδικασία απόψυξης, ο ανεμιστήρας σταματά να λειτουργεί και η ένδειξη λειτουργίας αναβοσβήνει. Μετά την ολοκλήρωση της απόψυξης, επιστρέφει αυτόματα στη λειτουργία ΘΕΡΜΑΝΣΗ.

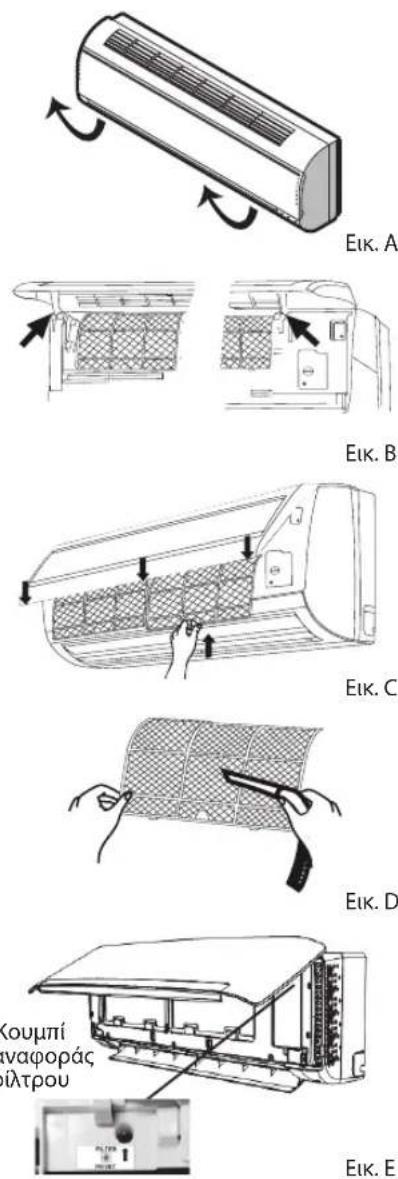

Καθαρίστε το μπροστινό κάλυμμα της εσωτερικής μονάδας

1. Αποσυνδέστε τη μονάδα από το ηλεκτρικό δίκτυο

Απενεργοποιήστε τη συσκευή πριν αποσυνδέσετε την πρίζα ρεύματος.

2. Αφαιρέστε το μπροστινό κάλυμμα

Ανοίξτε το μπροστινό καπάκι όπως δείχνει το βέλος Εικ.Α

Τραβήξτε τις υποδοχές στην πλευρά του μπροστινού καλύμματος και ελευθερώστε το για να αφαιρέσετε το μπροστινό καπάκι (Εικ.Β).

3. Καθαρίστε το μπροστινό καπάκι

Σκουπίστε το με ένα μαλακό στεγνό πανί. Χρησιμοποιήστε χλιαρό νερό (κάτω των 40°C) για να καθαρίσετε τη συσκευή αν είναι πολύ λερωμένη. Μετά τον καθαρισμό στεγνώστε το να στεγνώσει.

4. Τοποθετήστε και κλείστε το μπροστινό καπάκι

Τονώνετε και κλείνετε το υποδοχικό κανάκι νεύοντας προς τα κάτω.

Σημείωση:

Μην χρησιμοποιείτε οικιακό συνηθισμένο για να καθαρίσετε τη συσκευή. Μην ψεκάζετε με νερό στην εσωτερική κοιλότητα. Κίνδυνος! Ηλεκτροπληξία!

Καθαρίστε το φίλτρο αέρος

Πρέπει να καθαρίζεται το φίλτρο αέρος μετά από χρήση 200 ωρών. Καθαρίστε το φίλτρο αέρος κάθε δύο εβδομάδες αν το κλιματιστικό λειτουργεί σε σκονισμένο περιβάλλον.

1. Αποσυνδέστε τη μονάδα από το ηλεκτρικό δίκτυο

Ανεφοδιάστε τη συσκευή πριν αποθηκεύσετε την πρώτη ρύθμιση.

2. Βγάλτε το φίλτρο αέρος (Εικ. C).

1. Ανοίξτε το μπροστινό κάλυμμα. 2. Πιέστε απαλά τη χειρολαβή του φίλτρου. 3. Τραβήξτε έξω το φίλτρο.

3. Καθαρισμός του φίλτρου αέρος (Εικ. D)

Αν το φίλτρο είναι πολύ λερωμένο, καθαρίστε το με ένα διάλυμα χλιαρού νερού και ουδέτερου απορρυπαντικού. Μετά τον καθαρισμό αφήστε το να στεγνώσει.

1. Τοποθετήστε ένα το φίλτρο, πιέστε το κουμπί ένα προς ένα (Εικ. Ε) στη δεξιά πλευρά χρησιμοποιώντας ένα κυλινδρικό πείρο και κλείστε το προστατευτικό κάλυμμα.

Σημείωση:

Τα αναλώσιμα συρραπτικού, αφαιρέστε τα περιεχόμενα της εξωτερικής μονάδας με τα δάκτυλα σας μετά την αφαίρεση του ιατρού. Μην προσπαθήσετε να καθαρίσετε το εσωτερικό του καθετηριασμού μονάδας. Μην πιέζετε το διάτροπο στο λουτρό.

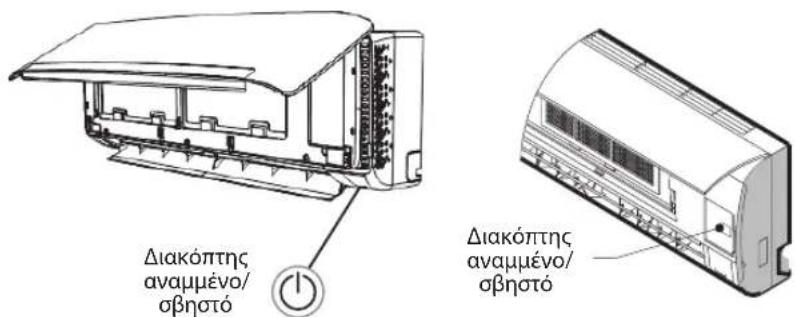

ΛΕΙΤΟΥΡΓΙΑ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ

Σε περίπτωση έκτακτης ανάγκης ή αν λείπει το στημάσελιρίστηρο, μπορείτε να συμασενόνασα πεύντας το διακόπηναναμενόν/σβηστο Σου βρίσκεται στην εδωτερικήνοναδα.

• Ενεργοποίηση της συσκευής: όταν η μονάδα είναι ανενεργοποιημένη, πατήστε αυτό το κουμπί για να ξεκινήσει η καύση λειτουργίας στη λειτουργία 6th SENSE mode. Απενεργοποίηση της συσκευής: όταν η συσκευή είναι ενεργοποιημένη, πατήστε αυτό το κουμπί, η μονάδα θα σταματήσει να λειτουργεί.

Σημείωση: Μην πατάτε αυτό το κουμπί για μεγάλο διάστημα γιατί αυτό θα προκαλέσει δυσλειτουργία.

Λειτουργία αυτόματης έναρξης λειτουργίας

Εάν θέλετε να ρυθμίσετε την αυτόματη επανεκκίνηση, ενεργοποιήστε την παροχή ρεύματος, πατήστε το κουμπί ON/OFF (ΑΝΑΜΜΕΝΟ/ΣΒΗΣΤΟ) της εσωτερικής μονάδας και κρατήστε το πατημένο για περισσότερο από 5 δευτερόλεπτα, η αυτόματη επανεκκίνηση έχει ρυθμιστεί με ήχο.

Εάν η αυτόματη επανεκκίνηση δεν έχει ρυθμιστεί, πατήστε το κουμπί ON/OFF (ΑΝΑΜΜΕΝΟ/ΣΒΗΣΤΟ) της εσωτερικής μονάδας και κρατήστε το πατημένο για περισσότερο από 5 δευτερόλεπτα, η αυτόματη επανεκκίνηση έχει ακυρωθεί με ήχο και το καλυπτικό βρίσκεται σε λειτουργία αναμονής.

Απόρριψη παλαιών

Τα απορρίμματα των οικιακών χώρων και η προώθηση της επαναχρησιμοποίησης των υλικών, διαχωρίστε τα υπολείμματα από άλλα είδη και ανακυκλώστε τα μέσω του τοπικού συστήματος δίχως επιστροφής μεταφορικών.

Οδηγίες εγκατάστασης

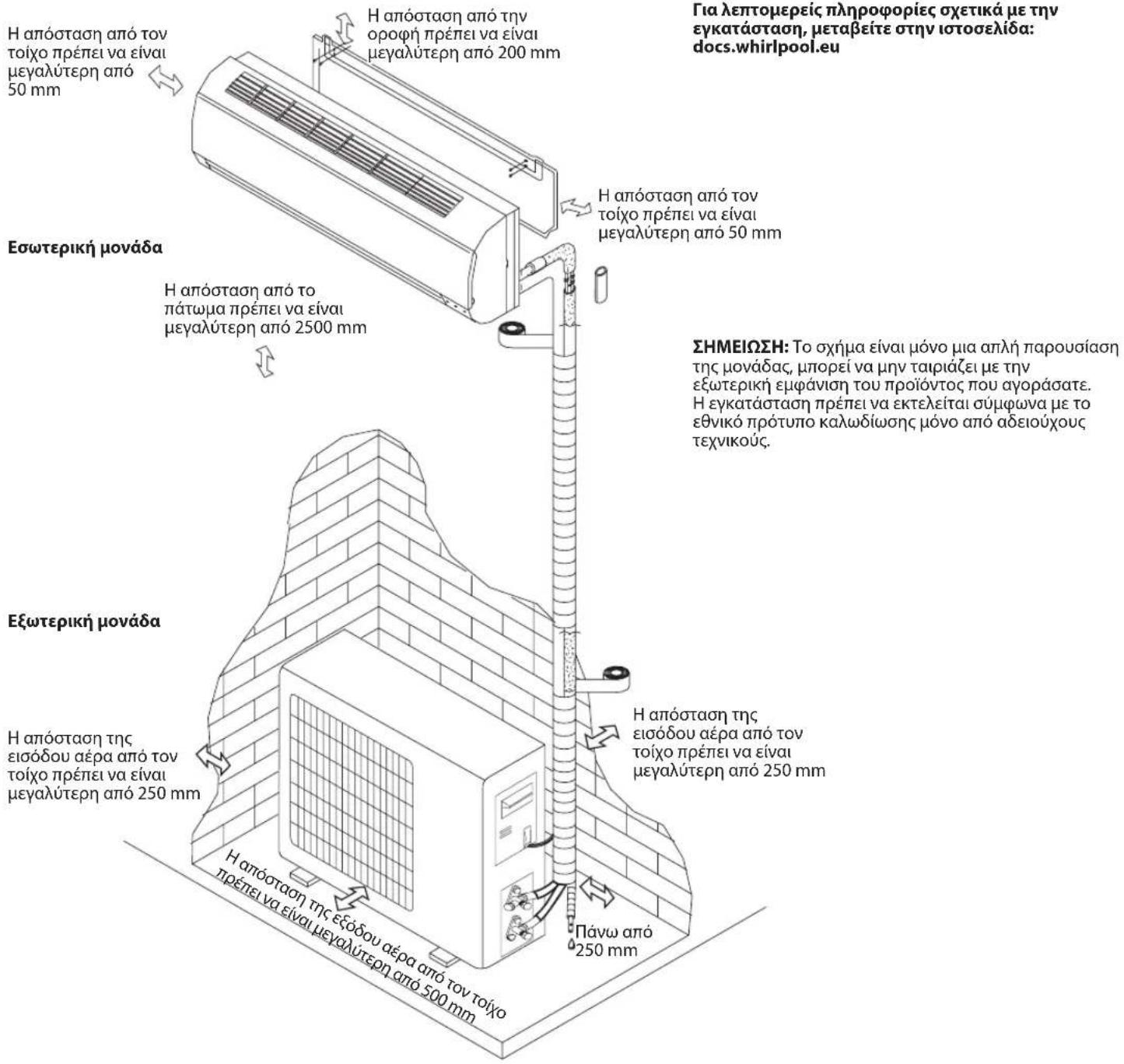

Διάγραμμα εγκατάστασης

Όταν το νοητό το κεφάλαιο και οι οδοί, βεβαιώνεται ότι τα χρήματα των κατοίκων και οι όροι των ακροατών της εξωτερικής συνάδελφος είναι ίδια με αυτά της εσωτερικής μονάδας.

Προδιαγραφές καλωδίου

IΚανότητa(Btu/h)	ΚαλώδιορεύματοςΚαλώδιοσύνδεσηςτορεύμα
	Τύπος	Κανονικήεγκάρσιαδιατομή	Τύπος	Κανονικήεγκάρσιαδιατομή
7K, 9K, 12K H07RN-F 1,0 mm		2X3 H07RN-F 1,0 mm		2X5
18K H07RN-F 1,5 mm		2X3 H07RN-F 1,5 mm		2X5
24 K H07RN-F 2,5 mm		2X3 H07RN-F 2,5 mm		2X5

Τα προβλήματα λειτουργίας οφείλονται συχνά σε μικρότερες αιτίες, πριν επικοινωνήσετε με το σέρβις, ελέγξετε και ανατρέξετε στον πίνακα. Μπορεί να εξοικονομήσετε χρόνο και ανώφελα έξοδα.

Πρόβλημα Ανάλυση
Δεν λειουργέι	Mήπως εῖαι προστατεική δίαιδη ἡίμα καμένη η ασφάλεία; Περιέντετε 3 λέπτά και εκκίνησε Εανά, ενδέχεται η προστατεική δίαιδην αυμοδίζει τη μονάδaν λειουργύσει. Mήπως σο μπαταρίες του τηλέχειρισηρίου ἐχουν χαμηλή φόρτη; Mήπως δέν ἡχει εἰοαχθεί σωτός το φις στην πρίς;
Δε βγαίνει ψυχόςή Κεστός αέρας	Mήπως εῖαι λέρωμένοτο φίλτρο αέρα; Mήπως εῖαι μπλοκαρίσμένη η εἰσόδος και η εξόδος tou κλιμαισικό; 'Exει ρυθμίσει σωτός θέρμοκραίσia; Mήπως εῖαι ανοικός σι πότες ἡ τα παράθρα;
Aνεπάρκεία tou έλεχερισηρίου	Mήπως unáρχει σχύρη παρεμβολή (λόγω unερβολίκες ηλεκτροστατική εκκένωσός, ανωμαliac tαοός της παροχός ρεύματος); Σημεώτε σότι Λειουργία δέν θελινούσωνδέοτε ένιανούσει έπουκεύμανό; σε autήν την περίπτων απούνδέοτε ένισκεύμανό; σε ρυθμίσει σότι ένισκόνη ρεύματος; και συνδέοτε ένισκεύμανό; σενά μετά σότο 2-3 δευτερόλέπτα.
Δεν λειουργέι αμέως	Απαιίειαι καθυσέρησον 3 λέπτών ὄταν γίνειαι αλλayή τρόπου λειουργίας ἥνώ η συσκεύŋ βρίακεια θέλειουργία.
Iδίαιτημ μρωδία	Aùtη n μρωδία μπορείνα προεχεται anó áλλη πηγή σπως anó ta éπιπλa, ta toíyáρα, kλπ. nou anopρoφátai στη μováδa; και εξέρχεται μaζί με του αέρα.
Aκούγειαι ενας ἡχος vερού ένου κυλάει	Mήρόειαι γία συνηθισμένο φαίνομενον Μου προκαλίειαι anó τη ρούτου ψuktikóu στο κλιμαισικό. 'Hxος απόψμεης στη λειουργία θέρμανός.
'Hxος papyσματος	O ὃxος autός μπορείνα παρáγεται anó τη δίαστολή ἡι Συστολή του μπροσινόν καπakioú lόγω aλλayής της θερμοκρασίας.
Aπό την ἡξόδο βγαίνει ενα είδος σμίχλης	Yπάρχει omíxán στο δωμátio με χαμηλή θέρμokpáσía; Φυσιολογίκο φαίνομενον Μου opeílætai στον ἡξέρχóμενο υμχρό αέρα; anó την εοωτερική μονáδa; katá τη διάρκεία της λειουργίας ΨΥΞΗΣ ἡ ΑΦΥΓΡANΣΗΣ.
H ενδείην λειουργίας avαβοσβήνει αλλά o avεμιστηρας της εωτερική μονάδα σταματάει	H μονáδa αλλáζει anó τη λειουργία θέρμavonç στην απόψuεŋ. H φωτειήν ἡνδείηθα σβήσει και θα επανέλθει η λειουργία θέρμavonç.

Σημείωση: Εάν τα προβλήματα εξακολουθούν να υπάρχουν, απενεργοποιήστε τη συσκευή, αποσυνδέστε την από την παροχή ρεύματος και επικοινωνήστε με το πλησιέστερο εξουσιοδοτημένο κέντρο σέρβις της Whirlpool. Μην επιχειρήσετε να μετακινήσετε, να επισκευάσετε, να αποσυναρμολογήσετε ή να τροποποιήσετε μόνοι σας τη συσκευή.

ΚΕΝΤΡΟ ΕΞΥΠΗΡΕΤΗΣΗΣ ΠΕΛΑΤΩΝ

Πριν εικοινωνήσετε το Κέντρο Εξυπηρέτησης

1. Ποντάρετε και λύστε το πρόβλημα με βάση τις περιγραφές στην ενότητα "Αντιμετώπιση προβλημάτων".
2. Σβήστε και ανάψτε ξανά τη συσκευή, για να διαπιστώσετε εάν η βλάβη παραμένει.

Αυτά τα δικαιώματα παρέχονται εξ ολοκλήρου, το πρόγραμμα παρέχει, επικοινωνήστε με το Κέντρο Εξυπηρέτησης Πελατών.

Αναφέρετε:

• μια σύντομη περιγραφή της βλάβης, το ακριβές μοντέλο του κλιματιστικού,
• τον αριθμό οχήματος (αυτός είναι ο αριθμός που βρίσκεται κάτω από τη λέξη Service στο αυτοκίνητο που βρίσκεται στο περικό ή στο κάτω μέρος της εσωτερικής μονάδας).

Μπείτε στο βήμα 1 του σεμιναρίου και στο βήμα 1 βήμα 1 παράθυρο εγγύησης.

Τυπική διαδικασία - Να αποστραγγίζετε πάντα το νερό πριν ανοίξετε την πόρτα.

Αν έχει γίνει εργαία είσπραξη, ειδοποιήστε το Κέντρο Εξυπηρέτησης Ντάων (εξαιρείται η χρησιμοποίηση ανταλλακτικών και η ενιαία είσπραξη). Θα πρέπει να παρουσιάσετε το αρχείο πιστοποιητικού.

Η υπογραφή των οδηγιών αυτών πρέπει να επιβεβαιώνει την ασφάλεια και την ποιότητα του προϊόντος.

SERVICE

0000 000 0000

Σημείωση: αν θέλετε το πλήρες εγχειρίδιο για τη συσκευή σας, μπορείτε να το κατεβάσετε από την ιστοσελίδα μέσω του παρακάτω συνδέσμου: docs.whirlpool.eu χρησιμοποιώντας τον κωδικό QR
