SPIW4122 - Climatiseur WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split
Marque	Whirlpool
Modèle	SPIW4122
Alimentation électrique	230 V / 50 Hz
Gaz réfrigérant	R410a (GWP 2088)
Charge maximale de réfrigérant	2,5 kg
Modes de fonctionnement	Refroidissement, Chauffage, Ventilation, Déshumidification
Fonctions spéciales	6th Sense, Jet, Sleep, Around U, Super Silent, Power Save
Télécommande	Oui, avec piles AAA (non fournies)
Minuterie	Marche/arrêt programmables
Filtre à air	Lavable, indicateur de nettoyage après 720 heures
Nettoyage filtre recommandé	Toutes les 200 heures d'utilisation
Protection antigel	Oui, arrêt du compresseur si échangeur < 0°C
Dégivrage automatique	Oui, en mode chauffage (durée 6-10 min)
Redémarrage automatique	Oui, réglable via bouton marche/arrêt
Surface minimale de la pièce	> 10 m²
Hauteur d'installation intérieure	≥ 2,5 m au-dessus du sol
Mode super silencieux	Oui, pour atténuer le bruit ambiant
Température de fonctionnement (chauffage)	De -7°C à 24°C extérieur
Température de fonctionnement (refroidissement)	Jusqu'à 43°C extérieur

FOIRE AUX QUESTIONS - SPIW4122 WHIRLPOOL

Comment allumer ou éteindre l'appareil ?

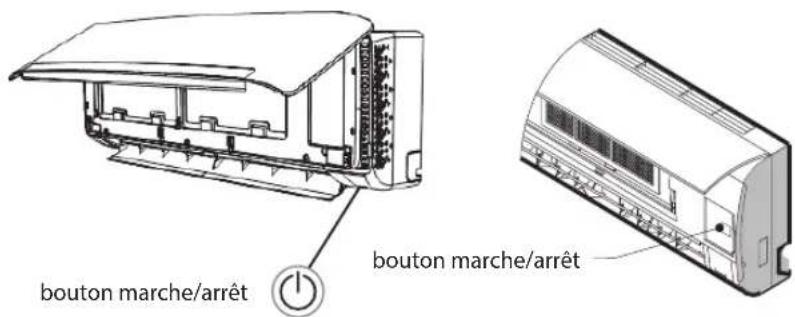

Utilisez la touche ON/OFF sur la télécommande ou le bouton marche/arrêt sur l'unité intérieure. Appuyez une fois pour allumer, une autre pour éteindre.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles (remplacez-les si nécessaires), assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et le récepteur, et que la télécommande est déverrouillée (appuyez sur la touche de déverrouillage).

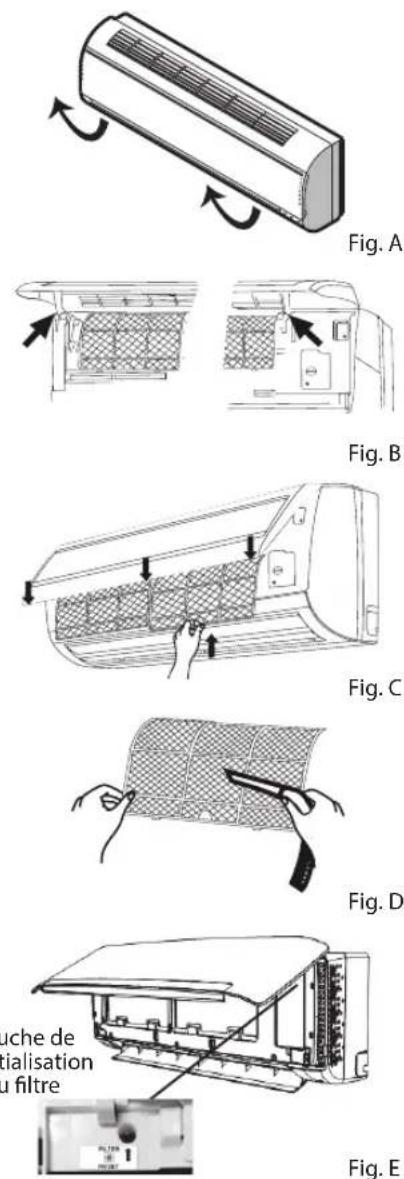

Comment nettoyer le filtre à air ?

Éteignez et débranchez l'appareil. Ouvrez le panneau avant, retirez le filtre, lavez-le à l'eau tiède avec un détergent neutre, séchez-le et remettez-le en place. Appuyez sur le bouton de réinitialisation du filtre après nettoyage.

Que signifie le voyant de surveillance du filtre ?

Le voyant clignote après 720 heures d'utilisation pour rappeler de nettoyer le filtre. Après nettoyage, appuyez sur le bouton de réinitialisation du filtre pour l'éteindre.

Comment régler la minuterie ?

Utilisez la touche TIMER pour régler l'heure de mise en marche ou d'arrêt. Appuyez sur TIMER ON ou TIMER OFF, puis réglez l'heure avec les touches de température.

Qu'est-ce que la fonction 6th Sense ?

La fonction 6th Sense ajuste automatiquement la température et l'humidité pour un confort optimal. Appuyez sur la touche 6th SENSE pour l'activer ou l'annuler.

Comment activer le mode Super Silent ?

Appuyez sur la touche SUPER SILENT sur la télécommande pour réduire le bruit de fonctionnement. Appuyez à nouveau pour désactiver.

Que faire si l'appareil ne refroidit pas ou ne chauffe pas ?

Vérifiez que le filtre à air est propre, que les entrées/sorties d'air ne sont pas obstruées, que la température est correctement réglée et que les portes/fenêtres sont fermées. Attendez 3 minutes après un changement de mode.

Pourquoi un bruit d'eau coule-t-il ?

C'est un bruit normal causé par l'écoulement du réfrigérant dans l'appareil, surtout en mode chauffage pendant le dégivrage.

Comment fonctionne le dégivrage automatique ?

En mode chauffage, l'appareil dégivre automatiquement toutes les 6 à 10 minutes. Pendant cette période, le ventilateur s'arrête et le voyant de fonctionnement clignote. Une fois le dégivrage terminé, le chauffage reprend.

MODE D'EMPLOI SPIW4122 WHIRLPOOL

Directives d'utilisation

Mode d'emploi

FRANÇAIS Consignes d'utilisation Page 26

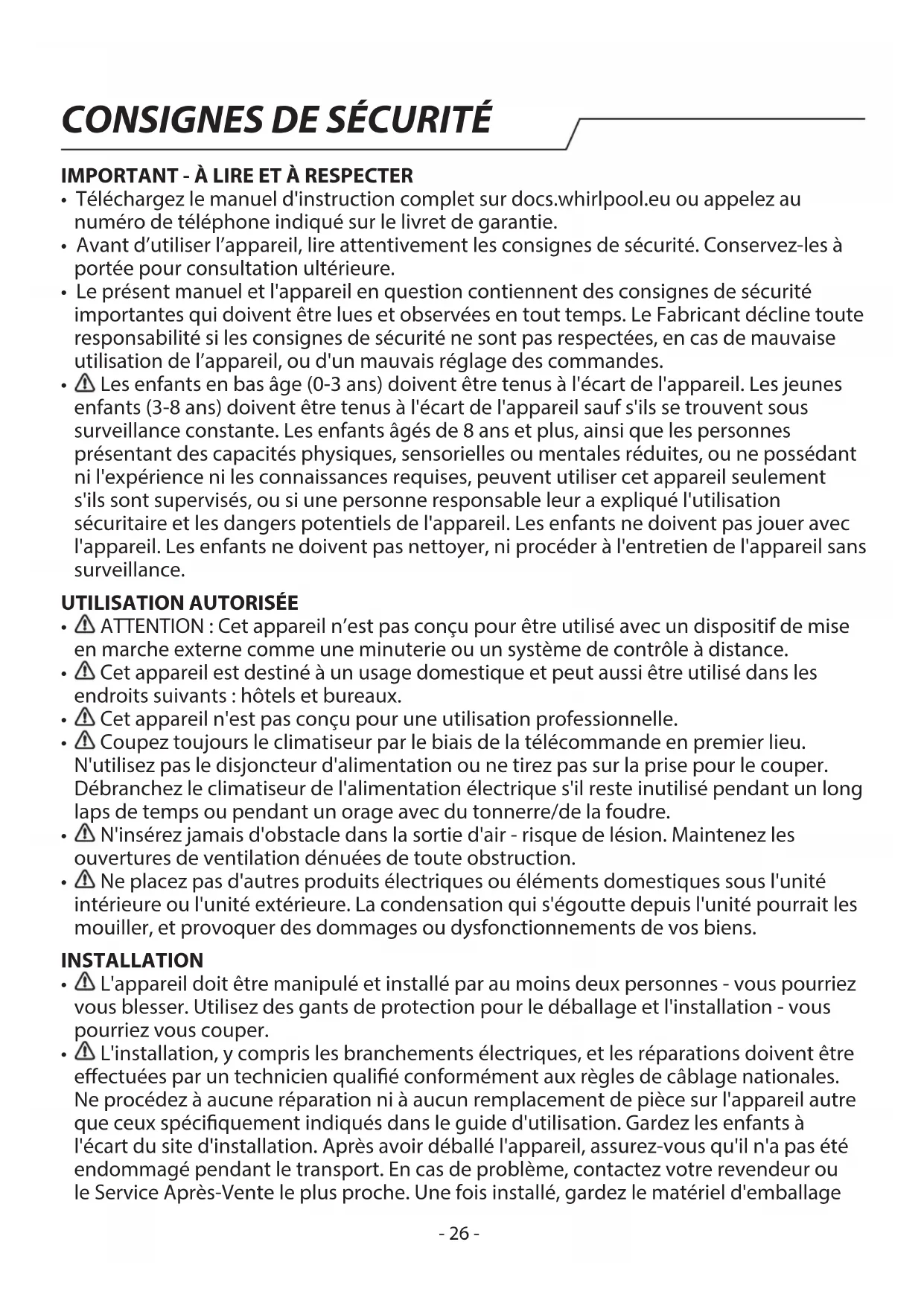

IMPORTANT - À LIRE ET À RESPECTER

• Téléchargez le manuel d'instructions complet sur docs.whirlpool.eu ou appelez le numéro de téléphone indiqué sur le livret de garantie.
• Avant d'utiliser l'appareil, lisez attentivement les consignes de sécurité. Conservez-les à portée de main pour consultation ultérieure.
• Le présent manuel et l'appareil contiennent des consignes de sécurité importantes qui doivent être lues et respectées en tout temps. Le fabricant décline toute responsabilité si les consignes de sécurité ne sont pas respectées, en cas de mauvaise utilisation de l'appareil ou de mauvais réglage des commandes.
• Les enfants en bas âge (0-3 ans) doivent être tenus à l'écart de l'appareil. Les jeunes enfants (3-8 ans) doivent être tenus à l'écart de l'appareil sauf s'ils sont sous surveillance constante. Les enfants âgés de 8 ans et plus, ainsi que les personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de connaissances, peuvent utiliser cet appareil seulement s'ils sont supervisés ou si une personne responsable leur a expliqué l'utilisation sécuritaire et les dangers potentiels. Les enfants ne doivent pas jouer avec l'appareil. Les enfants ne doivent pas nettoyer ni entretenir l'appareil sans surveillance.

UTILISATION AUTORISÉE

• ATTENTION : Cet appareil n'est pas conçu pour être utilisé avec un dispositif de mise en marche externe tel qu'une minuterie ou un système de commande à distance.
• Cet appareil est destiné à un usage domestique et peut également être utilisé dans les endroits suivants : hôtels et bureaux.
• Cet appareil n'est pas conçu pour un usage professionnel.
• ① Coupez toujours le climatiseur à l'aide de la télécommande en premier lieu. N'utilisez pas le disjoncteur d'alimentation et ne tirez pas sur la prise pour l'éteindre. Débranchez le climatiseur de l'alimentation électrique s'il reste inutilisé pendant une longue période ou pendant un orage avec tonnerre/éclairs.
• N'insérez jamais d'obstacle dans la sortie d'air - risque de blessure. Maintenez les ouvertures de ventilation dégagées de toute obstruction.
• Ne placez pas d'autres appareils électriques ou objets domestiques sous l'unité intérieure ou l'unité extérieure. La condensation qui s'égoutte de l'unité pourrait les mouiller et provoquer des dommages ou des dysfonctionnements de vos biens.

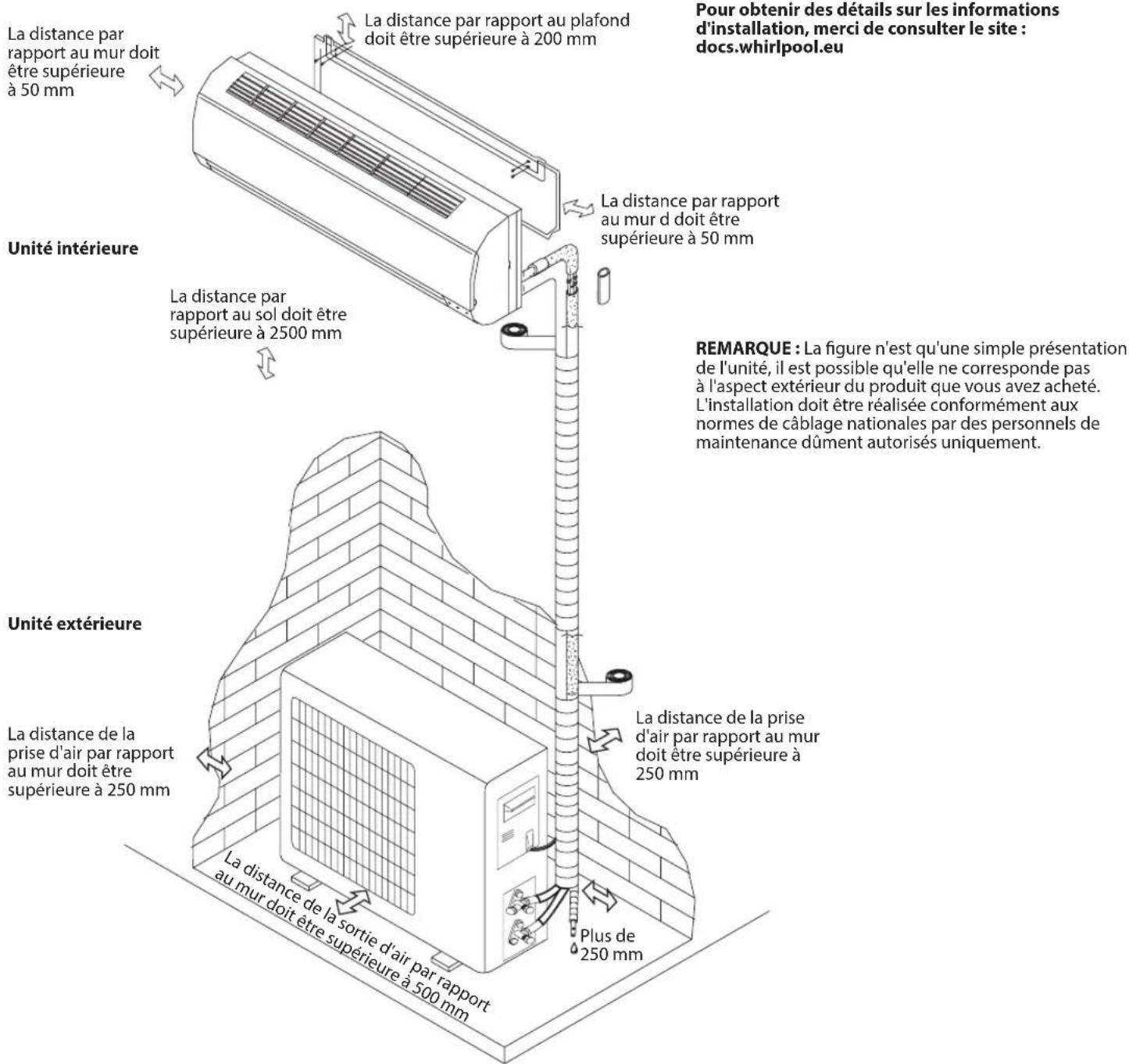

INSTALLATION

• L'appareil doit être manipulé et installé par au moins deux personnes - vous pourriez vous blesser. Utilisez des gants de protection pour le déballage et l'installation - vous pourriez vous couper.
• L'installation, y compris les branchements électriques, et les réparations doivent être effectuées par un technicien qualifié conformément aux règles de câblage nationales. Ne procédez à aucune réparation ni à aucun remplacement de pièce sur l'appareil autre que ceux spécifiquement indiqués dans le guide d'utilisation. Gardez les enfants à l'écart du site d'installation. Après avoir déballé l'appareil, assurez-vous qu'il n'a pas été endommagé pendant le transport. En cas de problème, contactez votre revendeur ou le Service Après-Vente le plus proche. Une fois installé, gardez le matériel d'emballage

(sacs en plastique, parties en polystyrène, etc.) hors de la portée des enfants - ils pourraient s'étouffer. L'appareil doit être débranché de toute alimentation électrique distante avant toute opération d'installation - risque de choc électrique. Au moment de l'installation, assurez-vous que le câble d'alimentation n'est pas endommagé par l'appareil - risque d'incendie ou de choc électrique. Branchez l'appareil uniquement lorsque l'installation est terminée.

• Lors du déplacement ou du remplacement du climatiseur, consultez des techniciens de maintenance expérimentés pour le débranchement et la réinstallation de l'unité.
• L'appareil ne doit pas être installé dans la buanderie.
• L'appareil doit être installé, actionné et stocké dans une salle ayant une superficie au sol supérieure à 10 m². Montez l'unité intérieure à au moins 2,5 m au-dessus du niveau du sol ou du palier.
• L'installation de conduits doit être maintenue dans une pièce dont la superficie au sol est supérieure à 10 m² conformément aux réglementations nationales en matière de gaz.

AVERTISSEMENTS ÉLECTRIQUES

• L'alimentation électrique doit être de tension nominale avec un circuit spécial pour l'appareil. Le diamètre du câble électrique doit être conforme aux conditions requises.
• Un commutateur multipolaire doit être installé dans le câblage fixe conformément aux règles de câblage et l'appareil doit être mis à la terre conformément aux normes de sécurité électrique nationales.
• Un commutateur de déconnexion omnipolaire ayant une séparation de contact d'au moins 3 mm dans tous les pôles doit être branché en câblage fixe conformément aux règles de câblage nationales, et l'appareil doit être mis à la terre conformément aux normes de sécurité nationales en matière d'électricité.
• N'utilisez pas de rallonge, de prises multiples ou d'adaptateurs. Une fois l'installation terminée, l'utilisateur ne devra plus pouvoir accéder aux composantes électriques. N'utilisez pas l'appareil si vous êtes mouillé ou si vous êtes pieds nus. N'utilisez pas cet appareil si le câble d'alimentation ou la prise de courant sont endommagés, si l'appareil ne fonctionne pas correctement, ou s'il a été endommagé ou échappé.
• Si le câble d'alimentation est endommagé, il doit être remplacé avec un câble identique par le fabricant, un représentant du service après-vente, ou par toute autre personne qualifiée - vous pourriez vous électrocuter.
• Un dispositif d'intensité résiduelle (RCD) ayant une intensité de fonctionnement résiduelle ne dépassant pas 30 mA doit être incorporé dans le câblage fixe selon la loi nationale.
• La température du circuit de réfrigérant sera élevée, il convient donc de garder le câble d'interconnexion éloigné du tube en cuivre. Assurez-vous que la mise à la terre est sûre et qu'un câble de mise à la terre est branché au système de mise à la terre spécifique du bâtiment, installé par des professionnels. L'appareil doit être équipé d'un commutateur de protection contre les fuites électriques et d'un commutateur auxiliaire ayant une capacité suffisante. L'interrupteur doit également avoir une fonction de déclenchement magnétique et thermique pour assurer la protection en cas de court-circuit et de surcharge.

CONSIGNES DE SÉCURITÉ

Configuration 9K & 12K 18K 24K
Capacité requise du disjoncteur 16A 20A 25A

• Pour la connexion du câble électrique et de la connexion de câble entre les unités intérieures et extérieures, consultez le diagramme de câblage sur l'appareil.

NETTOYAGE ET ENTRETIEN

• AVERTISSEMENT : Assurez-vous que l'appareil est éteint et débranché du réseau électrique avant d'effectuer l'entretien - vous pourriez vous électrocuter ; n'utilisez jamais d'équipement de nettoyage à vapeur - risque de choc électrique.

ÉLIMINATION DES MATÉRIAUX D'EMBALLAGE

Les matériaux d'emballage sont entièrement recyclables comme l'indique le symbole de recyclage ( ). Les différentes parties de l'emballage doivent donc être jetées de manière responsable et en totale conformité avec la réglementation des autorités locales régissant la mise au rebut des déchets.

MISE AU REBUT DES APPAREILS ÉLECTROMÉNAGERS

Cet appareil est fabriqué avec des matériaux recyclables ou pouvant être réutilisés. Mettez-le au rebut en vous conformant à la réglementation locale en matière d'élimination des déchets. Pour toute information supplémentaire sur le traitement et le recyclage des appareils électroménagers, contactez le service local compétent, le service de collecte des déchets ménagers ou le magasin où vous avez acheté l'appareil. Cet appareil est certifié conforme à la Directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE). En vous assurant que ce produit est correctement mis au rebut, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé.

Le symbole (ℝ) sur le produit ou sur la documentation qui l'accompagne indique qu'il ne doit pas être traité comme un déchet domestique, mais doit être remis à un centre de collecte spécialisé pour le recyclage des appareils électriques et électroniques.

Déclarations de conformité

Ce produit contient des gaz à effet de serre fluorés couverts par le Protocole de Kyoto, le gaz réfrigérant étant dans un système hermétiquement scellé. (R410a, GWP 2088). La quantité de charge maximale de réfrigérant est de 2,5 kg. Veuillez vous référer à l'étiquette nominative pour des informations détaillées.

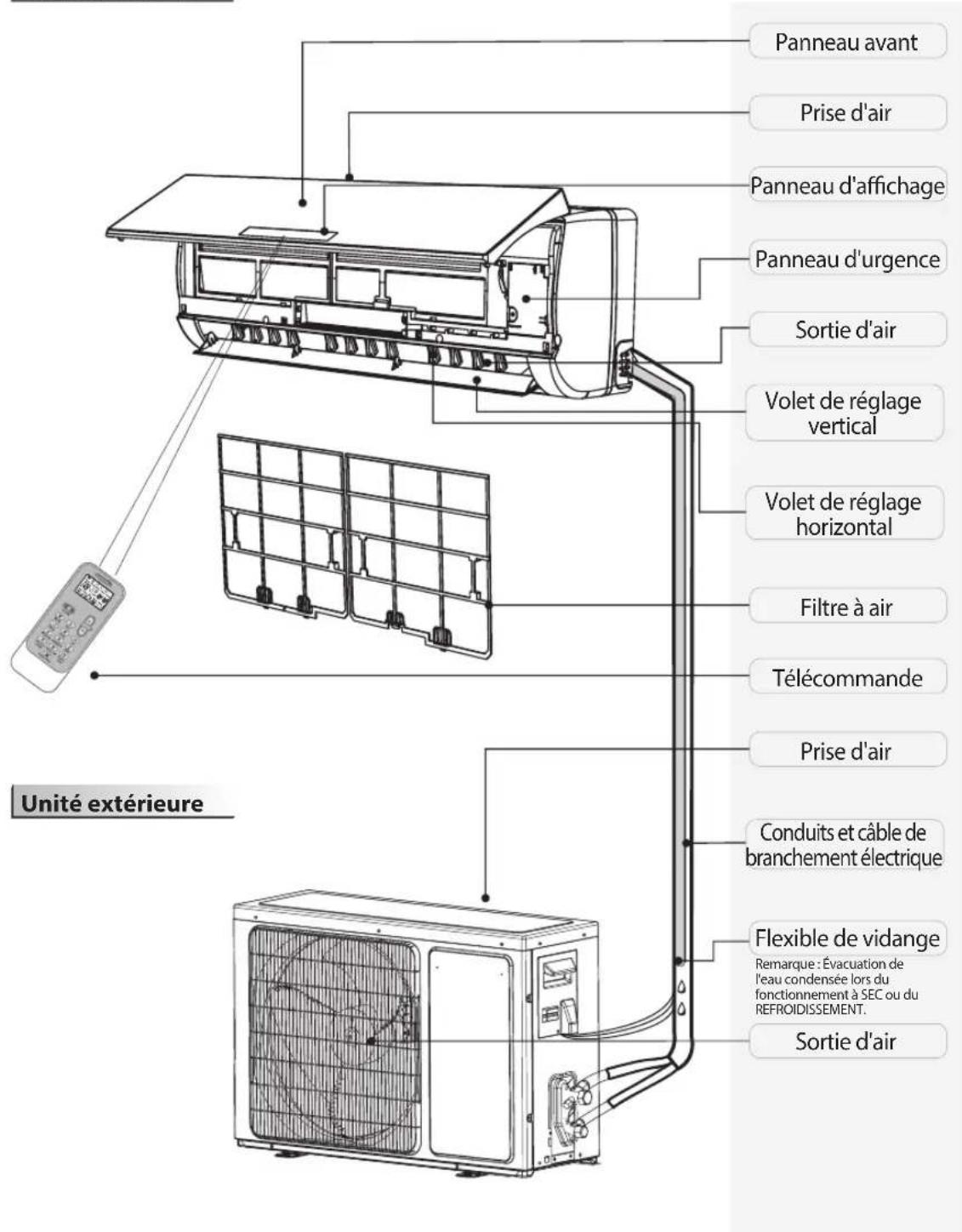

Description de l'appareil

Unité intérieure. Les figures dans ce manuel sont basées sur la vue extérieure d'un modèle standard. Par conséquent, la forme peut différer de celle du climatiseur que vous avez besoin.

Voyant de température (1)

Il affiche la température prévue.

Il indique « FC » pour rappeler de nettoyer le filtre.

Voyant de fonctionnement (2)

Il s'allume pendant le fonctionnement.

Il clignote pendant le dégel de l'unité extérieure.

Voyant 6th Sense (3)

Il s'allume quand la fonction 6th Sense est activée.

Il s'éteint quand la fonction 6th Sense se termine.

Voyant de surveillance de filtre (4)

Il clignote quand le filtre doit être nettoyé.

Le témoin de surveillance du filtre clignote après 720 heures d'utilisation pour rappeler de nettoyer le filtre.

Après le nettoyage du filtre, appuyez sur la touche de réinitialisation située sur l'unité intérieure derrière le panneau avant afin d'interrompre le clignotement du voyant de surveillance du filtre.

Voyant d'humidité (5)

Il s'allume lorsqu'il indique le niveau d'humidité.

Il s'éteint lorsqu'il indique la température.

Voyant Minuterie (6)

Il s'allume pendant le temps établi.

Il s'éteint lorsque la minuterie se termine.

Voyant Sleep (7)

Il s'allume une fois le mode « sleep » activé, le voyant « Running » (fonctionnement) clignotera 10 fois puis l'écran complet s'éteindra.

Pour les climatiseurs sans commande Wi-Fi, nous recommandons le Wpro SmartClim : un dispositif intelligent pour contrôler par Wi-Fi les principaux réglages de votre appareil à partir de votre smartphone.

Cet accessoire n'est pas inclus à l'intérieur de l'emballage du produit. Merci de contacter notre service après-vente pour plus de détails et pour tout achat.

Insérez les batteries dans la télécommande

1. Insérez une fiche et appuyez lentement vers le bas sur le couvercle des piles et poussez dans le sens de la flèche, comme indiqué.
2. Insérez 2 piles AAA (1,5 V) dans le compartiment. Assurez-vous que la polarité « + » et « - » est correctement positionnée.
3. Fermez le couvercle du compartiment à piles de la télécommande.

Préréglage de la télécommande

Chaque fois que les piles de la télécommande sont remplacées, la télécommande est préréglée en mode Pompe à chaleur. La télécommande de climatiseur - pompe à chaleur peut être utilisée pour commander les modèles de climatiseur à refroidissement uniquement.

Utilisation de la télécommande pour commander l'appareil

• Pour faire fonctionner l'appareil à l'aide de la télécommande, pointez la télécommande vers le récepteur situé sur l'unité intérieure, afin d'assurer une bonne réception.
• Lors de l'envoi d'un signal depuis la télécommande, le symbole clignote pendant 1 seconde. Dès réception du signal, l'appareil émet un bip.

• La télécommande peut faire fonctionner le climatiseur à une distance maximale de 7 mètres.
• Chaque fois que les piles sont remplacées dans la télécommande, celle-ci est préréglée en mode Pompe à chaleur.

Remarque : veuillez suivre les instructions correspondant à la télécommande que vous avez reçue pour le fonctionnement du climatiseur.

Description fonctionnelle des touches (P1-04)

1. TOUCHE ON/OFF (MARCHE/ARRÊT) : La pression sur cette touche permet d'allumer ou d'éteindre l'appareil.
2. TOUCHE FAN (VENTILATEUR) : Elle permet de sélectionner la vitesse du ventilateur parmi les options Auto, Élevée, Moyenne ou Basse. 4-5. TOUCHE TEMPERATURE (TEMPÉRATURE) : Utilisée pour sélectionner la température ambiante. Utilisée pour régler l'heure en mode minuterie.
3. TOUCHE 6th SENSE : Elle permet de régler ou d'annuler le fonctionnement de la fonction 6th Sense.
4. TOUCHE SWING : Permet d'arrêter ou de démarrer l'oscillation du volet de réglage horizontal et règle la direction du flux d'air vers le haut/vers le bas. 10-11. TOUCHE HUMIDITY (HUMIDITÉ) : Utilisée pour régler le niveau d'humidité souhaité, elle n'est disponible qu'en mode 6th SENSE.
5. TOUCHE SUPER SILENT : utilisée pour démarrer ou arrêter le fonctionnement « super silencieux » afin d'atténuer le bruit ambiant.

Symboles sur l'affichage de la télécommande

2. TOUCHE MODE

Utilisée pour sélectionner le mode de fonctionnement, en séquence : refroidissement, chauffage ou ventilation.

8. TOUCHE SLEEP

Utilisée pour sélectionner le mode « sleep » (sommeil) en séquence : sleep 1, sleep 2, sleep 3, sleep 4 et extinction « sleep ».

9. TOUCHE AROUND U

Utilisée pour régler ou annuler la fonction Around U.

12. TOUCHE JET

Utilisée pour démarrer ou arrêter le refroidissement ou le chauffage rapide.

13. TOUCHE DIM

Utilisée pour allumer ou éteindre l'éclairage de l'affichage sur l'unité intérieure.

Utilisée pour démarrer ou arrêter le fonctionnement en économie d'énergie.

15. TOUCHE TIMER (MINUTERIE)

Utilisée pour régler l'heure pour allumer ou éteindre l'appareil.

Activation de la télécommande en appuyant sur la touche DEVERROUILLAGE

Voyant de refroidissement Vite se de ventilateur automatique		O-	Voyant Sleep 1
Voyant d'humidité plus Vitesse de ventilateur elevée		O=	Voyant Sleep 2
Indicateur d'humidité moins	Vitesse de ventilateur moyenne	O=	Voyant Sleep 3
Voyant de ventilateur seul Vitesse de basse		O=	Voyant Sleep 4
Voyant de chauffage	Voyant Super silent Affichaité température établie
Voyant Around U Voyant 6	th SENSE	ON OFF	Bh Affichage minuterie
Voyant Jet Voyant Power save transmission de signal

Appuyez sur la touche, le rétroéclairage sera activé et les touches de fonction seront activées pour utilisation. Appuyez à nouveau pour verrouiller la télécommande. Si la télécommande ne fonctionne pas pendant 10 s, elle sera automatiquement verrouillée.

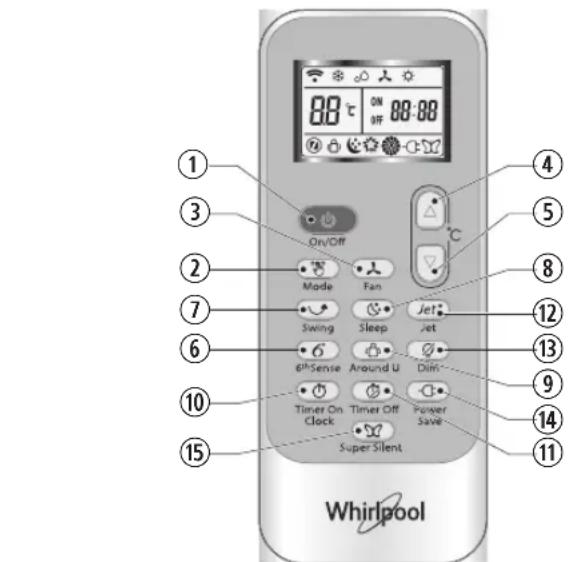

Description fonctionnelle des touches (J1-3A)

1. TOUCHE ON/OFF (MARCHE/ARRÊT)

La pression sur cette touche permet d'allumer ou d'éteindre l'appareil.

2. TOUCHE MODE

Utilisée pour sélectionner le mode de fonctionnement, en séquence Refroidissement, chauffage ou ventilation.

3. TOUCHE FAN (VENTILATEUR)

Il est utilisé pour sélectionner la vitesse du ventilateur en série auto, élevé, moyenne ou basse.

4-5. TOUCHE TEMPERATURE (TEMPÉRATURE)

Utilisée pour sélectionner la température ambiante. Utilisée pour régler l'heure en mode minuterie et l'horloge en temps réel.

6. TOUCHE 6th SENSE

Elle permet de régler ou d'annuler le fonctionnement de la fonction 6th sense.

7. TOUCHE SWING

Permet d'arrêter ou de démarrer l'oscillation du volet de réglage horizontal et règle la direction du flux d'air vers le haut/vers le bas.

8. TOUCHE SLEEP

Règle ou annule le fonctionnement en mode Sleep (sommeil) en séquence sleep 1, sleep 2, sleep 3, sleep 4 et extinction « sleep »

9. TOUCHE AROUND U

Utilisée pour régler ou annuler la fonction Around U.

10. TOUCHE TIMER ON/CLOCK (HORLOGE/MINUTERIE)

Utilisée pour régler l'heure en cours.

Utilisée pour régler ou annuler la mise en route de la minuterie.

11. TOUCHE TIMER OFF (ARRÊT MINUTERIE)

Utilisée pour régler ou annuler l'arrêt de la minuterie.

Symboles sur l'affichage de la télécommande

Voyant de refroidissement, volet, Sleep 1, vitesse de ventilateur

Voyant Dry, voyant Sleep 2, vitesse de ventilateur élevée, transmission

Voyant de ventilateur seul, voyant Sleep 3, vitesse de ventilateur

Voyant de chauffage, voyant Sleep 4, vitesse de ventilateur basse

Voyant 6th SENSE

12. TOUCHE JET

Utilisée pour démarrer ou arrêter le refroidissement ou le chauffage rapide.

13. TOUCHE DIM

Utilisée pour allumer ou éteindre l'éclairage de l'affichage sur l'unité intérieure.

14. TOUCHE POWER SAVE

Utilisée pour démarrer ou arrêter le fonctionnement en économie d'énergie.

Utilisée pour démarrer ou arrêter le fonctionnement « super silencieux » afin d'atténuer le bruit ambiant.

Signal automatique

Moyenne

Affichage heure actuelle

Voyant Super silent

Voyant Jet

Affichage minuteries

Affichage température établie

Voyant Power save

RÉGULÉ

Condition de fonctionnement

Le dispositif de protection peut être déclenché et arrêter l'appareil dans les cas énumérés ci-dessous.

Chauffage	La température de l'air extérieur est supérieure à 24°C
	La température de l'air extérieur est inférieure à -7°C
	La température ambiente est supérieure à 27°C
Refroidissement	La température de l'air extérieur est supérieure à 43°C
	La température ambiente est inférieure à 21°C
Déshumidification	La température ambiente est inférieure à 18°C

Si le climatiseur fonctionne en mode REFROIDISSEMENT ou SEC avec une porte ou une fenêtre ouverte

pendant un long moment, lorsque l'humidité relative est supérieure à 80 %, de la condensation pourrait s'égoutter depuis la sortie.

Caractéristiques du dispositif de protection

Attendez au moins 3 minutes avant de redémarrer l'unité une fois que l'opération se termine et en cas de changement de mode pendant le fonctionnement. Après avoir branché l'appareil à l'alimentation électrique et après l'avoir allumé immédiatement, un délai de 20 secondes peut se produire avant qu'il ne commence à fonctionner. Si toute l'opération s'est arrêtée, appuyez sur la touche ON/OFF pour redémarrer. La minuterie doit être à nouveau réglée si elle s'est effacée.

Caractéristiques du mode REFROIDISSEMENT

Antigel

Lorsque la température de l'échangeur de chaleur intérieur chute à 0° ou

en deçà, le compresseur arrêtera de fonctionner pour protéger l'appareil.

Caractéristiques du mode CHAUFFAGE

Préchauffage

Afin d'éviter le soufflage d'air froid, 2-5 minutes sont nécessaires pour préchauffer l'unité intérieure lors du démarrage du fonctionnement en mode CHAUFFAGE. Le ventilateur intérieur ne fonctionnera pas pendant le préchauffage.

Dégivrage

En fonctionnement CHAUFFAGE, l'appareil se dégivrera automatiquement pour augmenter le rendement. Cette procédure dure habituellement 6 à 10 minutes. Pendant le dégivrage, le ventilateur arrête de fonctionner et le voyant de fonctionnement clignote. Une fois le dégivrage terminé, il revient en mode CHAUFFAGE automatiquement.

Nettoyage du panneau avant de l'unité intérieure

1. Débranchement de l'alimentation électrique

Coupez l'appareil avant de le débrancher de l'alimentation électrique.

2. Enlevez le panneau avant

Ouvrez le panneau avant comme indiqué par la flèche (Fig. A).

Tirez sur les fentes sur le côté du panneau avant avec force pour sortir le panneau avant (Fig. B).

3. Nettoyez le panneau avant

Essuyez-le avec un chiffon doux et sec. Utilisez de l'eau tiède (inférieure à 40 °C) pour nettoyer si l'appareil est très sale. Après le nettoyage, laissez-le sécher.

4. Réinstallez et fermez le panneau avant

Réinstallez et fermez le panneau avant en le poussant vers le bas.

Remarque :

• N'utilisez aucune substance comme de l'essence ou une poudre de polissage pour nettoyer l'appareil.
• N'éclaboussez pas d'eau sur l'unité intérieure. Danger ! Choc électrique !

Nettoyage du filtre à air

Il est nécessaire de nettoyer le filtre à air après l'avoir utilisé pendant environ 200 heures. Nettoyez le filtre à air toutes les deux semaines si le climatiseur fonctionne dans un environnement extrêmement poussiéreux.

1. Débranchement de l'alimentation électrique

Coupez l'appareil avant de le débrancher de l'alimentation électrique.

2. Sortez le filtre à air (Fig. C).

1. Ouvrez le panneau avant. 2. Appuyez doucement sur la poignée du filtre.
2. Faites coulisser le filtre pour le sortir.

3. Nettoyage du filtre à air (Fig. D)

Si le filtre est très sale, nettoyez-le avec une solution d'eau tiède et de détergent neutre.

Après nettoyage, laissez-le sécher.

1. Réinstallez le filtre, appuyez sur la touche de réinitialisation du filtre (Fig. E) sur le côté droit en utilisant une broche à cylindre et fermez le panneau avant.

Remarque :

• Pour éviter toute lésion, ne touchez pas les ailettes de l'unité intérieure avec vos doigts après avoir enlevé le filtre.
• Ne tentez pas de nettoyer l'intérieur du climatiseur par vous-même.
• Ne nettoyez pas le filtre dans la machine à laver.

Dans une situation d'urgence ou lorsque la télécommande est manquante, vous pouvez contrôler l'unité en appuyant sur le commutateur marche/arrêt situé sur l'unité intérieure.

• Allumer l'appareil : lorsque l'unité est éteinte, appuyez sur cette touche, elle démarrera et fonctionnera en mode 6e SENS. Couper l'appareil : lorsque l'unité est allumée, appuyez sur cette touche, l'unité arrête de fonctionner.

Remarque : n'appuyez pas sur cette touche

longtemps car cela risquerait de provoquer un dysfonctionnement.

Fonction redémarrage automatique

Si vous voulez régler le redémarrage automatique, allumez l'appareil, appuyez sur la touche ON/OFF sur l'unité intérieure et maintenez-la pendant plus de 5 secondes, le redémarrage automatique sera réglé avec un signal sonore. Si le redémarrage automatique a été réglé, appuyez sur la touche ON/OFF sur l'unité intérieure et maintenez-la pendant plus de 5 secondes, la fonction redémarrage automatique sera annulée avec un signal sonore et le climatiseur sera en mode veille.

Mise au rebut des piles

Pour protéger les ressources naturelles et promouvoir la réutilisation du matériel, veuillez séparer les piles des autres types de déchets et les recycler par le biais de votre système de reprise de piles gratuite local.

bouton marche/arrêt bouton marche/arrêt

Instructions d'installation

Diagramme d'installation

Lors de l'installation du câble d'interconnexion, assurez-vous que la couleur des fils et de la borne n° de l'unité extérieure est la même que celle de l'unité intérieure.

Spécifications du câble

Capacité (Btu/h)	Câble électrique Câble de connexion		electrique
	Type	Superficie transversale normale	Type	Superficie transversale normale
7K, 9K, 12K H07	RN-F 1,0 mm	2X3 H07	RN-F 1,0 mm	2X5
18K H07RN	F 1,5 mm	2X3 H07	RN-F 1,5 mm	2X5
24 K H07RN	F 2,5 mm	2X3 H07	RN-F 2,5 mm	2X5

Les problèmes de fonctionnement sont souvent dus à des causes mineures, merci de vérifier et de vous référer au graphique suivant avant de contacter le service après-vente. Cela permettra d'économiser du temps et des dépenses inutiles.

Problème Analyse
Ne fonctionne pas	Le dispositif de protection ou le fusible est-il grillé?Veuillez attendre 3 minutes et redémarrez, le dispositif de protection est susceptible d'empêcher l'unité de fonctionner.Les batteries de la télécommande sont-elles usées?La prise est-elle mal branchée?
Pas d'air de refroidissement ou de chauffage	Le filtré à air est-il sale?Les entrées et sorties du climatiseur sont-elles bloquées?La température est-elle régée convenablement?Les portes ou fenêtres sont-elles ouvertes?
Contrôle inefficace	Y-a-t-il eu une force interférieance (provenant d'une décharge d'électricité statique, d'une anomalie de tension d'alimentation)? Il faut noter que le fonctionnement sera anormal, dans ce cas, débranchez la prise et rebranchez après 2-3 secondes.
Ne fonctionne pas immédiatement	Un délambda de 3 minutes se produit lors d'un changement de mode en cours de fonctionnement.
Odeur particulière	Cette odeur peut venir d'une autre source comme les meubles, uneaginette, etc, qui est aspirée dans l'unité et retransmise avec l'air.
Un bruit d'eau qui coule	Comportement normal provoqué par le flux de réfrigérant dans le climatiseur.Son de dégivrage en mode chauffage.
Son crauant	Le son peut être géné par la dilatation ou la contraction du panneau avant dû à des changements de température.
Vaporisation de brouillard depuis la sortie	Y-a-t-il du brouillard dans la piece à basse température? Comportement normal dû à l'air froid déchége de l'unité interieure pendant le mode de fonctionnement REFROIDISSEMENT ou SEC.
Le voyant de fonctionnement clignote mais le ventilateur d'entrée s'accrite	L'unité passé du mode chauffage au dégivrage. Le voyant s'eteindra et revienda en mode chauffage.

Remarque : si les problèmes persistent, coupez l'appareil et débranchez-le de l'alimentation électrique, puis contactez le service après-vente agréé Whirlpool le plus proche. N'essayez pas de déplacer, réparer, démonter ou modifier l'appareil par vous-même.

SERVICE APRÈS-VENTE

Avant de contacter le Service Après-vente :

1. Essayez de remédier par vous-même au problème en consultant les descriptions indiquées dans le chapitre « Diagnostic rapide ».
2. Éteignez l'appareil puis rallumez-le pour vérifier si l'anomalie a été éliminée.

Si le problème persiste après avoir effectué les contrôles ci-dessus, contactez le Service Après-vente.

Veuillez fournir : - une brève description du début ; - le modèle exact du climatiseur ; - le numéro de service (c'est le numéro que l'on trouve sous le mot Service sur l'autocollant de service situé sur le côté ou dans le bas de l'unité intérieure). Ce code d'identification est également indiqué dans le livre de garantie ; - votre adresse complète ; - votre numéro de téléphone.

Si des travaux de réparation doivent être réalisés, contactez le Service Après-vente (l'utilisation de pièces de rechange d'origine et une réparation correcte sont garanties).

Vous aurez besoin de présenter la facture originale. Le non-respect des présentes instructions pourrait compromettre la sécurité et la qualité du produit.

SERVICE

0000 000 0000

Remarque : si vous voulez le manuel complet pour votre appareil, téléchargez-le sur le site internet à travers le lien ci-dessous : docs.whirlpool.eu en utilisant le code QR.
