KÄYTTÖOHJE SPIW4222 WHIRLPOOL

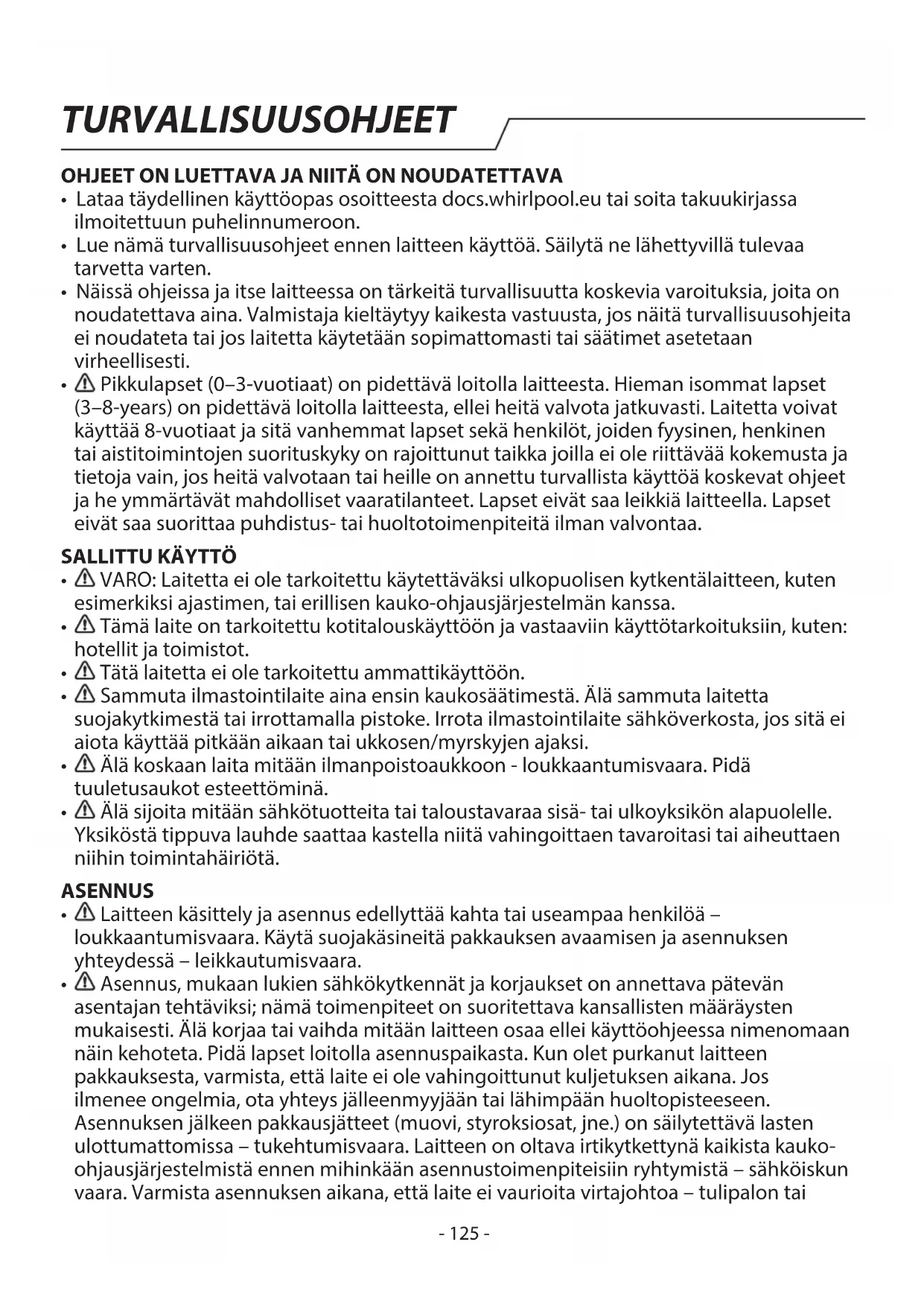

• Lataa täydellinen käyttöopas osoitteesta docs.whirlpool.eu tai soita takuukirjassa ilmoitettuun puhelinnumeroon.
• Lue nämä turvallisuusohjeet ennen laitteen käyttöä. Säilytä ne lähettyvillä tulevaa tarvetta varten.
• Näissä ohjeissa ja itse laitteessa on tärkeitä turvallisuutta koskevia varoituksia, joita on noudatettava aina. Valmistaja kieltäytyy kaikesta vastuusta, jos näitä turvallisuusohjeita ei noudateta tai jos laitetta käytetään sopimattomasti tai säätimet asetetaan virheellisesti.
• Pikkulapset (0–3-vuotiaat) on pidettävä loitolla laitteesta. Hieman isommat lapset (3–8-years) on pidettävä loitolla laitteesta, ellei heitä valvota jatkuvasti. Laitetta voivat käyttää 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joiden fyysinen, henkinen tai aistitoimintojen suorituskyky on rajoittunut taikka joilla ei ole riittävää kokemusta ja tietoja vain, jos heitä valvotaan tai heille on annettu turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaaratilanteet. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistus- tai huoltotoimenpiteitä ilman valvontaa.

SALLITTU KÄYTTÖ

• VARO: Laitetta ei ole tarkoitettu käytettäväksi ulkopuolisen kytkentälaitteen, kuten esimerkiksi ajastimen, tai erillisen kauko-ohjausjärjestelmän kanssa.
• Tämä laite on tarkoitettu kotitalouskäyttöön ja vastaaviin käyttötarkoituksiin, kuten: hotellit ja toimistot.
• Tätä laitetta ei ole tarkoitettu ammattikäyttöön.
• Sammuta ilmastointilaite aina ensin kaukosäätimestä. Älä sammuta laitetta suojakytkimestä tai irrottamalla pistoke. Irrota ilmastointilaite sähköverkosta, jos sitä ei aiota käyttää pitkään aikaan tai ukkosen/myrskyjen ajaksi.
• Älä koskaan laita mitään ilmanpoistoaukkoon - loukkaantumisvaara. Pidä tuuletusaukot esteettöminä.
• Älä sijoita mitään sähkötuotteita tai taloustavaraa sisä- tai ulkoyksikön alapuolelle. Yksiköstä tippuva lauhde saattaa kastella niitä vahingoittaen tavaroitasi tai aiheuttaen nijhin toimintahäirjötä.

ASENNUS

• Laitteen käsittely ja asennus edellyttää kahta tai useampaa henkilöä – loukkaantumisvaara. Käytä suojakäsineitä pakkauksen avaamisen ja asennuksen vhtevdessä – leikkautumisvaara.
• Asennus, mukaan lukien sähkökytkennät ja korjaukset on annettava pätevän asentajan tehtäviksi; nämä toimenpiteet on suoritettava kansallisten määräysten mukaisesti. Älä korjaa tai vaihda mitään laitteen osaa ellei käyttöohjeessa nimenomaan näin kehoteta. Pidä lapset loitolla asennuspaikasta. Kun olet purkanut laitteen pakkauksesta, varmista, että laite ei ole vahingoittunut kuljetuksen aikana. Jos ilmenee ongelmia, ota yhteys jälleenmyyjään tai lähimpään huoltopisteeseen. Asennuksen jälkeen pakkausjätteet (muovi, styroksiosat, jne.) on säilytettävä lasten ulottumattomissa – tukehtumisvaara. Laitteen on oltava irtikytkettynä kaikista kauko-ohjausjärjestelmistä ennen mihinkään asennustoimenpiteisiin ryhtymistä – sähköiskun vaara. Varmista asennuksen aikana, että laite ei vaurioita virtajohtoa – tulipalon tai

sähköiskun vaara. Kytke laite päälle vasta kun asennus on valmis.

• Kun ilmastointilaitetta siirretään tai sijoitetaan uudelleen, käänny kokeneiden huoltoteknikkojen puoleen yksikön irrottamisen ja uudelleen asentamisen suorittamista varten.
• Laitetta ei saa asettaa pesuhuoneeseen.
• Laite on asennettava ja sitä saa käyttää ja säilyttää ainoastaan huoneessa, jonka lattiapinta-ala on yli 10 m². Asenna sisäyksikkö vähintään 2,5 metriä lattian tai porrastason yläpuolelle.
• Putkiston aennus on suoritettava huoneessa, jonka lattiapinta-ala on suurempi kuin 10 m², kansallisten kaasumääräysten mukaisesti.

SÄHKÖASIOITA KOSKEVAT VAROITUKSET

• Virransyötön tulee vastata ilmoitettua jännitettä ja laitteelle on oltava erityinen piiri. Johdon poikkipinta-alan tulee vastata vaatimuksia.
• Moninapainen kytkin on asennettava kiinteisiin johtoihin johdotusta koskevien sääntöjen mukaisesti; laite on maadoitettava kansallisten maadoitusta koskevien turvamääräysten mukaisesti.
• ⚠ Jokanapainen katkaisin, jonka koskettimien avautumisväli on vähintään 3 mm kaikissa navoissa, on asennettava kiinteään johdotukseen ja laite on maadoitettava kansallisten, sähköturvallisuutta koskevien määräysten mukaisesti.
• Älä käytä jatkojohtoja, jakorasioita tai adaptereita. Kun asennus on tehty, sähköosat eivät saa olla käyttäjän ulottuvilla. Älä käytä laitetta kun olet märkä tai kun olet paljain jaloin. Älä käytä tätä laitetta, jos virtajohto tai pistoke on vahingoittunut, jos laite ei toimi kunnolla tai jos se on vaurioitunut tai pudonnut.
• Jos virtajohto on vahingoittunut, on sen tilalle vaihdettava toinen samanlainen; vaaratilanteiden estämiseksi vaihdon saa suorittaa valmistaja, sen huoltohenkilö tai vastaava pätevä henkilö – sähköiskun vaara.
• Jäännösvirtalaite (RCD), jonka nimellinen jäännösvirta on korkeintaan 30 mA, on asennettava kiinteään johdotukseen kansallisen lain mukaisesti.
• Jäähdytyspiirin lämpötila on korkea; huolehdi siitä, että kytkentäkaapeli ei pääse kupariputken lähelle.
• Varmista turvallinen maadoitus; maadoitusjohdon tulee olla kytkettynä rakennuksen maadoitusjärjestelmään, jonka tulee olla ammattilaisten asentama. Laitteeseen on kytkettävä sähköinen vuotosuojauskytkin sekä kapasiteetiltaan riittävä lisäsuojakytkin. Suojakytkimessä on lisäksi oltava magneettinen lämpölaukaisutoiminto, jolla taataan suojaus oikosulku- ja ylikuormitustilanteissa.

Malli 9K & 12K 18K 24K
Suojakytkimeltä vaadittava kapasiteetti 16A 20A 25A

- Sisä- ja ulkoyksikköjen välisen virtajohdon ja kaapelin kytkentä on ilmoitettu laitteen johtokaaviossa.

PUHDISTUS JA HUOLTO

- VAROITUS: Varmista, että laite on sammutettu ja sen virtakytkentä on katkaistu ennen kuin ryhdyt mihinkään huoltotoimenpiteisiin; älä koskaan käytä puhdistamiseen höyrypesuria – sähköiskun vaara.

PAKKAUSMATERIAALIEN HÄVITTÄMINEN

Pakkaus on valmistettu 100-prosenttisesti kierrätettävistä materiaaleista, ja siinä on kierrätysmerkki ( ). Pakkauksen osia ei saa heittää roskiin vaan ne on hävitettävä paikallisten jätehuoltoviranomaisten määräysten mukaisesti.

KODINKONEIDEN HÄVITTÄMINEN

Tämä tuote on valmistettu kierrätettävistä tai uusiokäyttöön soveltuvista materiaaleista. Hävitä laite paikallisten jätehuoltomääräysten mukaisesti. Lisätietoja sähkökäyttöisten kodinkoneiden käsittelystä, materiaalin keräämisestä ja kierrätyksestä saat paikallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta laite on ostettu. Tämä laite on merkitty sähkö- ja elektroniikkalaiteromudirektiivin 2012/19/EU (WEEE-direktiivi) mukaisesti. Varmistamalla, että tuote poistetaan käytöstä asianmukaisesti, voidaan auttaa estämään ympäristö- ja terveyshaittoja.

Symboli (☒) tuotteessa tai sen asiakirjoissa tarkoittaa, ettei laitetta saa hävittää kotitalousjätteiden mukana. Sen sijaan tuote on toimitettava sähkö- ja elektroniikkakomponenttien keräys- ja kierrätyspisteeseen.

VAATIMUSTENMUKAISUUSVAKUUTUS

Tämä tuote sisältää Kioton sopimuksen kattamia fluorattuja kasvihuonekaasuja. Kylmäainekaasu on hermeettisesti tiiviissä suljetussa järjestelmässä. (R410a, GWP 2088). Kylmäaineen määrä on korkeintaan 2,5 kg. Katso tarkemmat tiedot arvokilvestä.

Sisälaite

Etupaneeli Ilmanottokohta Näyttöpaneeli Hätätilan paneeli Ilmanpoistokohta Pystysuuntainen säätösäleikkö Vaakasuuntainen säätösäleikkö Ilmansuodatin Kaukosäädin Ilmanottokohta Putket ja virtajohto Tyhjennysletku Huomaa: Kondenssivettä valuu VILLENNYS- ja KUIVAUS-toimenpiteiden aikana. Ilmanpoistokohta Ulkolaite

Tämän oppaan kuvat perustuvat perusmallin ulkokuvaan. Tästä johtuen muoto saattaa poiketa valitsemastasi ilmastointilaitteesta.

Lämpötilan osoitin (1)

Näyttää asetetun lämpötilan.

"FC" muistuttaa tarpeesta puhdistaa suodatin.

Käynnissä olon merkkivalo (2)

Siinä palaa valo toiminnan aikana.

Se vilkkuu ulkoyksikön sulattamisen aikana.

6^th Sense -merkkivalo (3)

Syttyy, kun 6 ^th sense on päällä.

Sammuu, kun 6 ^th sense päättyy.

Suodattimen valvonnan merkkivalo (4)

Vilkkuu kun suodatin on puhdistettava.

Suodattimen valvonnan merkkivalo vilkkuu 720 käyttötunnin jälkeen muistuttaen näin suodattimen puhdistamisesta.

Paina suodattimen puhdistamisen jälkeen suodattimen palautuspainiketta sisäyksiköstä etupaneelin takaa, jolloin suodattimen valvonnan merkkivalon vilkkuminen katkeaa.

Kosteuden merkkivalo (5)

Siihen tulee valo silloin, kun kosteustaso näytetään.

Se sammuu lämpötilaa näyttäessään.

Ajastimen osoitin (6)

Siihen tulee valo asetetun ajan aikana.

Se sammuu kun ajastimen toiminta lakkaa.

Sleep-merkkivalo (7)

Siihen tulee valo kun unitila on asetettu, käynnissä olon merkkivalo vilkkuu 10 kertaa, minkä jälkeen näyttö sammu kokonaisuudessaan.

Laita paristot kaukosäätimeen

1. Käytä tappia ja paina pariston kansi varovaisesti alas ja työnnå nuolen suuntaan poistamista varten, kuvassa näytetyllä tavalla.
2. Laita kotelóon 2 AAA-paristoa (1,5V). Varmista, että "+" ja "-" napaisuudet on sijoitettu oikein.
3. Sulje kaukosäätimen paristotilan kansi.

• Kaukosäätimen esiasetukset

Aina kun kaukosäätimen paristot vaihdetaan, kaukosäädin on esiasetettu lämpöpumpputilaan. Lämpöpumpun kaukosäädintä voidaan käyttää vain viilentävien ilmastointilaitteiden ohjaamiseen.

Kaukosäätimen käyttö laitteen ohjaamiseen

• Laitetta ohjataan kaukosäätimestä osoittamalla sillä sisäyksikön vastaanottolaitetta varmistaen näin vastaanottoherkkyyden.
• Kun kaukosäätimestä lähetetään viesti, symboli vilkkuu 1 sekunnin ajan. Laite antaa äänimerkin viestin saadessaan.

Signaalin vastaanotin

- Kaukosäädin toimii enintään 7 metrin etäisyydellä ilmastointilaitteesta.

- Aina kun kaukosäättimeen vaihdetaan paristot, kaukosäädin esiasettuu lämpöpumpputilaan.

Huomaa: noudata ilmastointilaitteen käyttöön tarkoitetun kaukosäätimen mukana toimitettuja ohjeita.

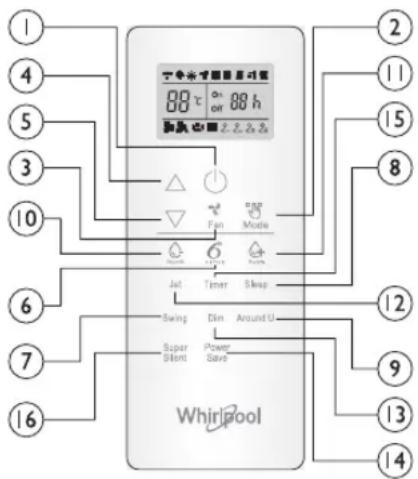

Painikkeiden toiminnan kuvaus (P1-04)

1. VIRTAPAINIKE

Käynnistää tai pysäyttää laitteen painamalla tätä painiketta.

3. FAN (PUHALTIMEN) PAINIKE

Käytetään puhaltimen nopeuden valitsemiseen järjestyksessä: auto, korkea, keskitaso tai matala.

4-5. LÄMPÖTILA-PAINIKE

Käytetään huoneen lämpötilan valitsemiseen. Käytetään ajastustilassa ajan asettamiseen.

6. 6 ^th SENSE-PAIÑIKE

Asettaa tai peruuttaa 6 ^th sense -toiminnon.

7. SWING-PAINIKE

Pysäyttää tai käynnistää säleikön vaakasuoran säädön ja asettaa halutun ilmavirran suunnan ylös/alas.

10-11. HUMIDITY (KOSTEUS) INIKE

Käytetään halutun kosteustason asettamiseen; toiminto on käytettävissä ainoastaan 6 ^th SENSE -tilassa.

16. SUPER SILENT -PAINIKE

Käytetään superhiljaisen toiminnon käynnistämiseen tai pysäyttämiseen hiljaisen ympäristön saamiseksi.

① ④ ⑤ ③ ⑩ ⑥ ⑦ ⑯ ⑯ Whirlpool ② ⑪ ⑮ ⑧ ⑫ ⑨ ⑬ ⑭ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟a ㉟b ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z ㉟a ㉟b ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟w ㉟x ㉟yr ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟w ㉟x ㉟yr ㉟o

2. MODE-PAINIKE

Käytetään toimintatavan valitsemiseen järjestyksessä viilennys, lämmitys tai puhallin.

8. SLEEP-PAINIKE

Käytetään unitilan valitsemiseen järjestyksessä sleep 1, sleep 2, sleep 3 sleep 4 ja sleep off (pois päältä).

9. AROUND Ú -PAINIKE

Käytetään Around U -toiminnon asettamiseen tai peruuttamiseen.

12. JET-PAINIKE

Käytetään pikaviilennyksen tai -lämmityksen käynnistämiseen tai pysäyttämiseen.

13. DÍM-PAINIKE

Käytetään sisäyksikön näytön valon sytyttämiseen tai sammuttamiseen.

14. POWER SAVE -PAINIKE

Käytetään virransäästön käynnistämiseen tai sammuttamiseen.

15. TIMER-PAINIKE

Käytetään laitteen ajan asettamiseen tai peruuttamiseen.

Kaukosäätimen näytön symbolit

Viilennyksen merkkivalo Paltimen

Kosteuden plus -merkkivalo

Kosteuden miinus -merkkivalo

Vain puhallin -merkkivalo

Lämmityksen merkkivalo

Around U -merkkivalo 6

Jet-toiminnon merkkivalo

automaattinen nopeus

Puhaltimen korkea nopeus

Puhaltimen keskitason nopeus

Super silent -merkkivalo

^th Sense -merkkivalo

Virransäästön merkkivalo

Sleep 1 -merkkivalo

Sleep-merkkivalo 2

Sleep-merkkivalo 3

Sleep-merkkivalo 4

Asetetun lämpötilan näyttö

h Asetetun ajastimen näyttö

Signaalin lähetys

Käynnistä kaukosäädin painamalla lukituksen avauksen painiketta

Paina painiketta, taustavalo syttyy ja toiminnon painikkeet käynnistyvät käyttöä varten.

Uudelleen painaminen lukitsee kaukosäätimen. Jos mitään toimenpidettä ei suoriteta 10 sekuntiin, kaukosäädin lukkiutuu automaattisesti.

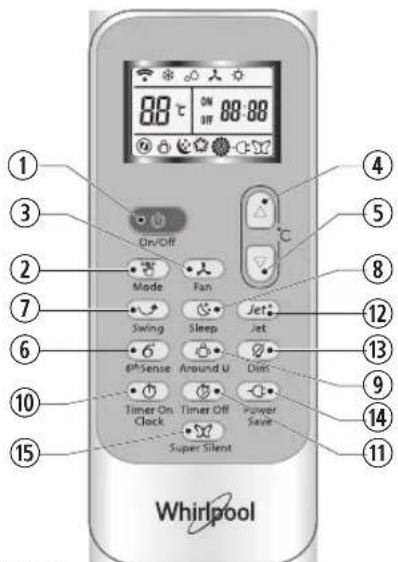

Painikkeiden toiminnan kuvaus (J1-3A)

1. VIRTAPAINIKE

Käynnistää tai pysäyttää laitteen painamalla tätä painiketta.

2. MODE-PAINIKE

Käytetään toimintatavan valitsemiseen järjestyksessä viilennys, kuivaus, vain puhallin tai lämmitys.

3. FAN (PÚHALTIMEN) PÁINIKE

Käytetään puhaltimen nopeuden valitsemiseen järjestyksessä: auto, korkea, keskitaso tai matala.

4-5. LÄMPÖTILA-PAINIKE

Käytetään huoneen lämpötilan valitsemiseen. Käytetään ajastustilassa ajan ja reaaliaikaisen kellon asettamiseen.

6. 6 ^th SENSE-PAINIKE

Asettaa tai peruuttaa 6 ^th sense -toiminnon.

7. SWING-PAIÑIKE

Pysäyttää tai käynnistää säleikön vaakasuoran säädön ja asettaa halutun ilmavirran suunnan ylös/alas.

8. SLEEP-PAINIKE

Asettaa tai peruuttaa Sleep-tilan järjestyksessä sleep 1, sleep 2, sleep 3, sleep 4 tai sleep off (pois päältä).

9. AROUND U -PAINIKE

Käytetään Around U -toiminnon asettamiseen tai peruuttamiseen.

10. TIMER ON/CLOCK (AJASTIN PÄÄLLÄ-/KELLO) PAINIKE

Käytetään nykyisen ajan asettamiseen. Käytetään ajastimen toiminnan asettamiseen tai peruuttamiseen.

11. TIMER OFF -PAINIKE

Käytetään ajastimen toiminnan asettamiseen pois päältä tai tilan peruuttamiseen.

88°C ON 88:88 On/Off Mode Fan Jet Swing Sleep Jet 6° Sense Around U Dim Timer On Clock Timer Off Power Super Silent Super Save Whirlpool

12. JET-PAINIKE

Käytetään pikaviilennyksen tai -lämmityksen käynnistämiseen tai pysäyttämiseen.

13. DIM-PAINIKE

Käytetään sisäyksikön näytön valon sytyttämiseen tai sammuttamiseen.

14. POWER SAVE -PAINIKE

Käytetään virransäästön käynnistämiseen tai sammuttamiseen.

15. SUPER SILENT -PAINIKE

Käytetään superhiljaisen toiminnon käynnistämiseen tai pysäyttämiseen hiljaisen ympäristön saamiseksi.

Kaukosäätimen näytön symbolit

Viilennyksen merkkivalo Sleep 1 -merkkivalo Puhaltimen

automaattinen nopeus

Jet-toiminnon merkkivalo

Kuivauksen merkkivalo Sleep-2 -merkkivalo Puhaltimen ko

nopeus

Signaalin lähetys

Vain puhallin -merkkivalo Sleep 3 -merkkivalo Puhaltimen

nopeus

:88 Asetetun ajastimen näyttö Tämänhetkisen ajan näyttö

Lämmityksen merkkivalo Sleep 4 -merkkivalo Puhaltimen

nopeus

näyttö

6 ^th Sense -merkkivalo Aroune U -merkkivalo Super silent -merkkivalo Asetetun lämpötilan

Virransäästön merkkivalo

SUOJAUS

Toimintaolosuhteet

Suojalaite saattaa laueta ja pysäyttää laitteen alla mainituissa tapauksissa.

Kuumennus	Ulkoilman lämpötila on yli 24 °C
	Ulkoilman lämpötila on alle -7 °C
	Huonelämpötila on yli 27 °C
Viilennys	Ulkoilman lämpötila on yli 43 °C
	Huonelämpötila on alle 21 °C
Kosteuden-poisto	Huonelämpötila on alle 18 °C

Jos ilmastointilaite toimii VIILENNYS- tai KUIVAUS-tilassa oven tai ikkunan ollessa avattuina pitkään suhteellisen kosteuden ollessa yli 80 %, poistokohdasta saattaa

tippua lauhdetta.

Suojalaitteen ominaisuudet

Odota vähintään 3 minuuttia ennen yksikön uudelleen käynnistämistä tai toimintatavan vaihtamista toiminnan aikana. Kun virta on kytketty ja laite välittömästi käynnistetty, saattaa ilmetä 20 sekunnin viive, ennen kuin se alkaa toimia. Jos kaikki toiminta on pysähdyksissä, paina ON/OFF (VIRTA)-painiketta uudelleen. Ajastin joudutaan asettamaan uudelleen, jos sen asetus on peruuntunut.

VIILENNYS-tilan ominaisuudet

Jäätymisenesto

Kun sisälämmönvaihtimen lämpötila laskee 0°:aan tai sen alle, kompressori lakkaa toimimasta laitteen suojaamiseksi.

LÄMMITYS-tilan ominaisuudet

Esilämmitys

Viileän ilman puhaltamisen estämiseksi sisäyksikköä on esilämmitettävä 2-5 minuuttia LÄMMITYS-toimintaa käynnistettäessä. Sisäyksikön puhallin ei toimi esilämmityksen aikana.

Sulattaminen

LÄMMITYS-tilassa laite sulaa (jäänpoisto) automaattisesti tehokkuutta nostaakseen. Tämä prosessi kestää yleensä 6-10 minuuttia. Sulamisen aikana puhallin lakkaa toimimasta ja käynnissä olon merkkivalo vilkkuu. Kun sulatus on viety päätökseen, laite palaa automaattisesti LÄMMITYS-tilaan.

Sisäyksikön etupaneelin puhdistaminen

1. Kytke laite irti sähköverkosta

Sammuta laite ennen sähköverkosta katkaisemista.

2. Irrota etupaneeli

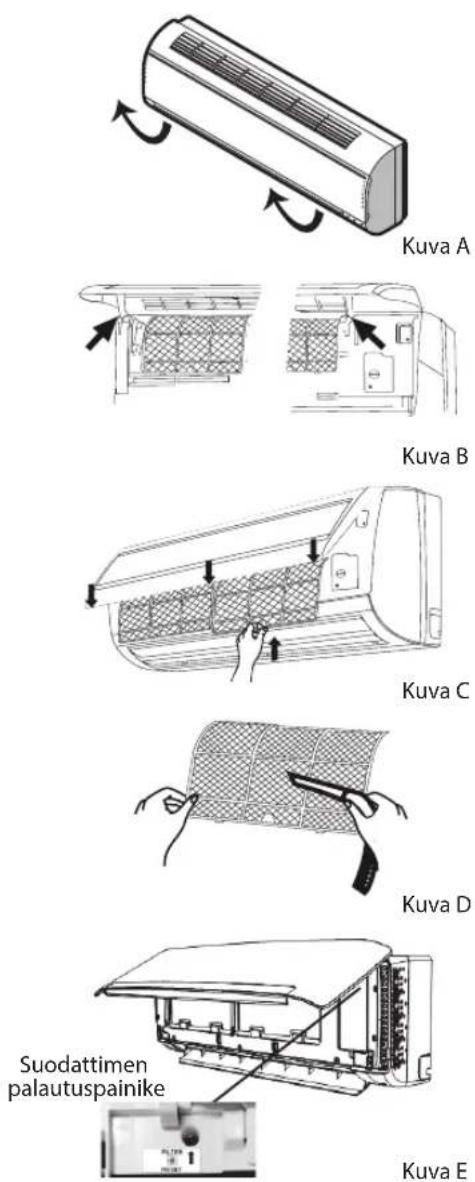

Avaa etupaneeli nuolella merkityllä tavalla (kuva A).

Irrota etupaneeli vetämällä kunnolla sen sivuissa olevista urista (kuva B).

3. Etupaneelin puhdistaminen

Pyyhi se pehmeällä ja kuivalla liinalla. Käytä haaleaa vettä (alle 40 °C) laitteen puhdistamiseen, jos se on erittäin likainen. Anna kuivaa puhdistamisen jälkeen.

4. Aseta etupaneeli paikalleen ja sulje se

Aseta etupaneeli paikalleen ja sulje se työntämällä sitä alaspäin.

Huomaa:

• Älä käytä laitteen puhdistamiseen bensiinin tai kiillotusjauheiden kaltaisia aineita.
• Älä roiskuta sisäyksikön päälle vettä. Vaara! Sähköisku!

Ilmansuodattimen puhdistaminen

Ilmansuodatin on puhdistettava kun sitä on käytetty noin 200 tuntia. Puhdista ilmansuodatin joka toinen viikko, jos ilmastointilaitetta käytetään erittäin pölyisissä tiloissa.

1. Kytke laite irti sähköverkosta

Sammuta laite ennen sähköverkosta katkaisemista.

2. Ota ilmansuodatin pois paikaltaan (kuva C).

1. Avaa etupaneeli. 2. Paina suodattimen kahvaa kevyesti. 3. Liu'uta suodatin ulos.

3. Imansuodattimen puhdistaminen (kuva D)

Jos suodatin on erittäin likainen, puhdista se haalean veden ja neutraalin pesuaineen liuoksella. Anna kuivaa puhdistamisen jälkeen.

4. Aseta suodatin takaisin paikalleen, paina suodattimen palautuspainiketta (kuva E) oikealta puolelta tappia käyttäen ja sulje etupaneeli.

Huomaa:

• Loukkaantumisen välttämiseksi älä kosketa sisäyksikön ripoja sormin suodattimen irrottamisen jälkeen.
• Älä yritä puhdistaa ilmastointilaitteen sisäosia itseksesi.
• Älä pese suodatinta pesukoneessa.

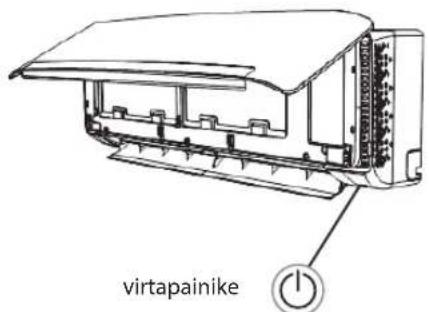

TOIMINTA HÄTÄTILANTEESSA

Hätätilanteessa tai kun kaukosäädintä ei löydy, voit ohjata yksikköä painamalla sisäyksikön virtapainiketta.

• Laitteen kytkeminen toimintaan: kun yksikkö on poissa päältä, paina tätä painiketta, jolloin laite käynnistyy ja alkaa toimia 6 ^th SENSE -tilassa.
• Laitteen kytkeminen pois toiminnasta: kun yksikkö on päällä, paina tätä painiketta, jolloin yksikkö lakkaa toimimasta.

Huomaa: Älä paina tätä painiketta pitkään, sillä seurauksena olisi toimintahäiriöitä.

Automaattinen uudelleenkäynnistystoiminto

Jos haluat asettaa automaattisen uudelleenkäynnistystoiminnon, kytke sähkövirta, paina sisäyksiköstä ON/OFF (VIRTA)-painiketta ja pidä sitä yli 5 sekuntia, jolloin automaattinen uudelleenkäynnistys asettuu päälle antaen äänimerkin. Jos automaattinen uudelleenkäynnistystoiminto on asetettu, paina ON/OFF (VIRTA)-painiketta sisäyksiköstä ja pidä yli 5 sekuntia, jolloin automaattinen uudelleenkäynnistystoiminto peruuntuu antaen äänimerkin ja ilmastointilaite siirtyy odotustilaan.

Paristojen hävittäminen

Luonnonvarojen säästämiseksi ja uusiokäytön edistämiseksi erottele paristot muusta jätteestä ja kierrätä ne paikallisen, ilmaisen lajittelujärjestelmän kautta.

Asennusohjeet

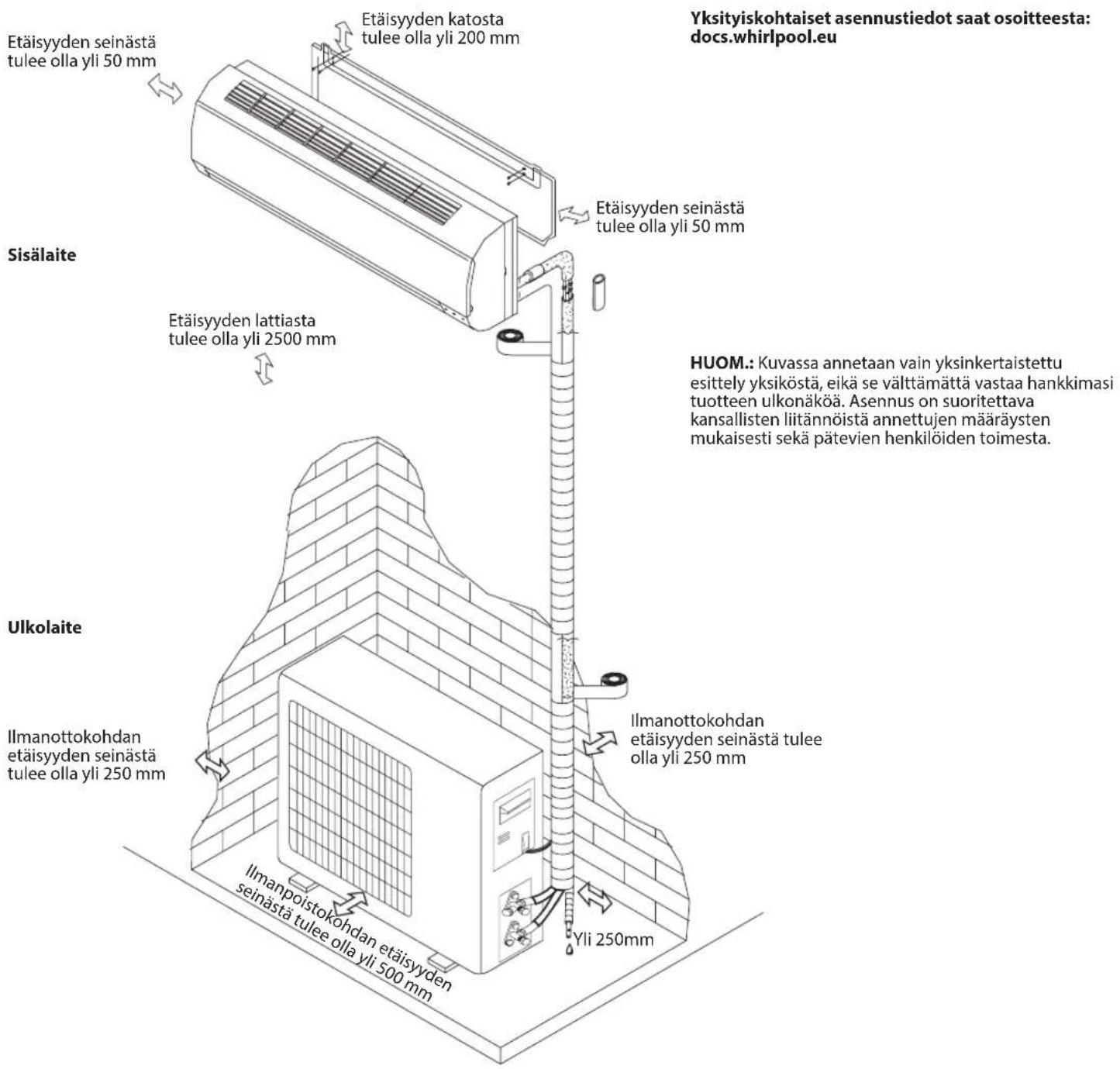

Asennuskaavio

Yksityiskohtaiset asennustiedot saat osoitteesta: docs.whirlpool.eu Etäisyyden seinästä tulee olla yli 50 mm Etäisyyden katosta tulee olla yli 200 mm Etäisyyden seinästä tulee olla yli 50 mm Sisälaite Etäisyyden lattiasta tulee olla yli 2500 mm HUOM.: Kuvassa annetaan vain yksinkertaistettu esittely yksiköstä, eikä se välttämättä vastaa hankkimasi tuotteen ulkonäköä. Asennus on suoritettava kansallisten liitännöistä annettujen määräysten mukaisesti sekä pätevien henkilöiden toimesta. Ulkolaite Ilmanottokohdan etäisyyden seinästä tulee olla yli 250 mm Ilmanpolstokohdan etäisyyden seinästä tulee olla yli 500 mm Ilmanottokohdan etäisyyden seinästä tulee olla yli 250 mm Yli 250mm

Kun asennetaan liitäntäjohto, varmista, että ulkoyksikön johtojen värit ja liittimen numero vastaavat sisäyksikön värejä ja numeroita.

Kaapelin spesifikaatiot

Kapasiteetti (Btu/h)	Virtajohto Virtajohto
	Tyyppi	Normaali poikkipinta-alue	Tyyppi	Normaali poikkipinta-alue
7K, 9K, 12K H07	RN-F 1,0mm	^2X3 H07	RN-F 1,0mm	^2X5
18K H07RN	F 1,5mm	^2X3 H07	RN-F 1,5mm	^2X5
24K H07RN	F 2,5mm	^2X3 H07	RN-F 2,5mm	^2X5

Toiminnassa ilmenevät ongelmat johtuvat usein vähäpätöisistä seikoista; tutustu seuraavaan taulukkoon ennen kuin otat yhteyttä huoltoon. Näin voit säästää aikaa ja tarpeettomia kuluja.

Vika Selvitys
Ei toimi	Onko suojalaite tai sulake palanut?Odota 3 minuuttia ja käynnistä sitten uudelleen;suojalaite saattaa estää yksikön toiminnan.Ovatko kaukosäätimen paristot loppumaisillaan?Onko pistoke kytketty kunnolla?
Ei ilman viilennystä tai lämmitystä	Onko ilmansuodatin likainen?Ovatko ilmastointilaitteen ilmanotto- ja poistokohdat peitetty?Onko lämpötila asetettu oikealle tasolle?Ovatko ovet tai ikkunat auki?
Ohjaus tehotonta	Onko tapahtunut jokin voimakas häiriötilanne (korkea staattisten energian purkaus, häiriö syöttöjännitteessä)?Huomaa, että toiminta tällöin epänormaalia. Irrota tässä tapauksessa pistoke ja kytke se 2–3 sekunnin kuluttua uudelleen.
Ei toimi välittömästi	3 minuutin viive kuuluu asiaan kun käyttötapaa muutetaan toiminnan aikana.
Outoa hajua	Haju saattaa tulla jostakin muusta lähteestä kuten huonekaluista, savukkeista, tai muusta vastaavasta, jonka yksikkö imee sisäänsä ilman mukana ja puhaltaa sitten ilmaan.
Juoksevan veden ääni	Normaalia käyttäytymistä, joka johtuu ilmastointilaitteessa virtaavasta kylmäaineesta.Sulatusääni lämmitystilassa.
Naksahteleva ääni	Tämä ääni saattaa johtua etupaneelin laajenemisesta tai kutistumisesta lämpötilan vaihteluiden vaikutuksesta.
Kosteutta poistoaukosta	Onko huoneessa kosteutta alhaisissa lämpötiloissa?Normaalia käyttäytymistä, joka johtuu sisäyksikön päästämästä viileästä ilmasta VIILENNYS - tai KUIVAUS-toimintatiloissa.
Käynnissä olon merkkivalo vilkkuu mutta sisällä oleva puhallin pysähtyy	Yksikkö on siirtymässä lämmitystilasta sulatustilaan.Merkkivalo sammuu pian ja yksikkö palaa lämmitystilaan.

Huomaa: Jos ongelmia esiintyy edelleen, sammuta laite ja irrota virtakytkentä. Ota sitten yhteyttä lähimpään valtuutettuun Whirlpool- huoltoliikkeeseen. Älä yritä liikuttaa, korjata, purkaa tai muokata laitetta itse.

VALTUUTETTU HUOLTOLIIKE

Ennen kuin otat yhteyttä asiakaspalveluun:

1. Yritä ratkaista ongelma itse kohdan "Vianetsintä" neuvojen avulla.
2. Kytke laite pois toiminnasta ja uudelleen toimintaan ja tarkista, onko häiriö poistunut.

Jos häiriö ei poistu edellä kuvattujen ohjeiden avulla, ota yhteys asiakaspalveluun.

Anna seuraavat tiedot:

• lyhyt häiriön kuvaus
• ilmastointilaitteen tarkka malli
• huoltokoodi (numero, joka on sijoitettu sisäyksikön sivussa tai pohjassa olevaan huoltotarraan, sanan Service alle).
  Huoltokoodi on merkitty myös takuukorttiin
  • täydellinen osoitteesi,
• puhelinnumerosi.

Jos laite tarvitsee korjausta, ota yhteys asiakaspalveluun (näin varmistat alkuperäisten varaosien käytön ja asianmukaisen korjauksen). Tässä yhteydessä on esitettävä alkuperäinen kuitti. Ellei näitä ohjeita noudateta, laitteen turvallisuus ja laatu voivat vaarantua.

SERVICE

0000 000 00000

Huomaa: Jos haluat laitteesi täydellisen käyttöoppaan, lataa se verkkosivustolta, alla olevasta linkistä: docs.whirlpool.eu QR-koodia käyttäen
