INSTRUKCJA OBSŁUGI SPIW4222 WHIRLPOOL

Instrukcja użytkownika

Návod k obsluze

Návod na používanie

Használati útmutató

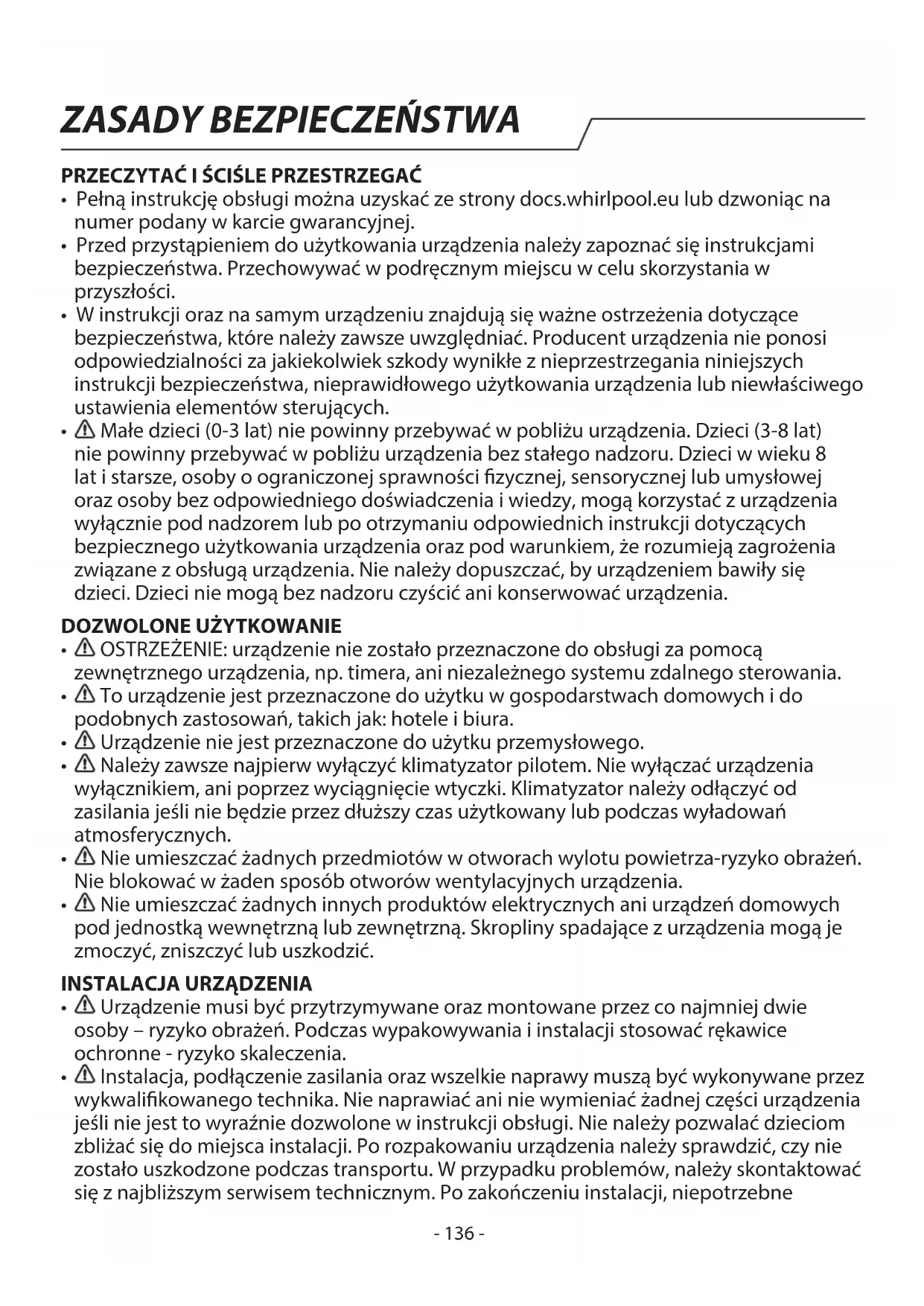

PRZECZYTAĆ I ŚCIŚLE PRZESTRZEGAĆ

• Pełną instrukcję obsługi można uzyskać ze strony docs.whirlpool.eu lub dzwoniąc na numer podany w karcie gwarancyjnej.
• Przed przystąpieniem do użytkowania urządzenia należy zapoznać się instrukcjami bezpieczeństwa. Przechowywać w podręcznym miejscu w celu skorzystania w przyszłości.
• W instrukcji oraz na samym urządzeniu znajdują się ważne ostrzeżenia dotyczące bezpieczeństwa, które należy zawsze uwzględniać. Producent urządzenia nie ponosi odpowiedzialności za jakiekolwiek szkody wynikłe z nieprzestrzegania niniejszych instrukcji bezpieczeństwa, nieprawidłowego użytkowania urządzenia lub niewłaściwego ustawienia elementów sterujących.
• ⚠ Małe dzieci (0-3 lat) nie powinny przebywać w pobliżu urządzenia. Dzieci (3-8 lat) nie powinny przebywać w pobliżu urządzenia bez stałego nadzoru. Dzieci w wieku 8 lat i starsze, osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej oraz osoby bez odpowiedniego doświadczenia i wiedzy, mogą korzystać z urządzenia wyłącznie pod nadzorem lub po otrzymaniu odpowiednich instrukcji dotyczących bezpiecznego użytkowania urządzenia oraz pod warunkiem, że rozumieją zagrożenia związane z obsługą urządzenia. Nie należy dopuszczać, by urządzeniem bawiły się dzieci. Dzieci nie mogą bez nadzoru czyścić ani konserwować urządzenia.

DOZWOLONE UŻYTKOWANIE

• OSTRZEŻENIE: urządzenie nie zostało przeznaczone do obsługi za pomocą zewnętrznego urządzenia, np. timera, ani niezależnego systemu zdalnego sterowania.
• To urządzenie jest przeznaczone do użytku w gospodarstwach domowych i do podobnych zastosowań, takich jak: hotele i biura.
• Urządzenie nie jest przeznaczone do użytku przemysłowego.
• Należy zawsze najpierw wyłączyć klimatyzator pilotem. Nie wyłącać urządzenia wyłącznikiem, ani poprzez wyciągnięcie wtyczki. Klimatyzator należy odłączyć od zasilania jeśli nie będzie przez dłuższy czas użytkowany lub podczas wyładowań atmosferycznych.
• Nie umieszczać żadnych przedmiotów w otworach wylotu powietrza-ryzyko obrażeń. Nie blokować w żaden sposób otworów wentylacyjnych urządzenia.
• Nie umieszczać żadnych innych produktów elektrycznych ani urządzeń domowych pod jednostką wewnętrzną lub zewnętrzną. Skropliny spadające z urządzenia mogą je zmoczyć, zniszczyć lub uszkodzić.

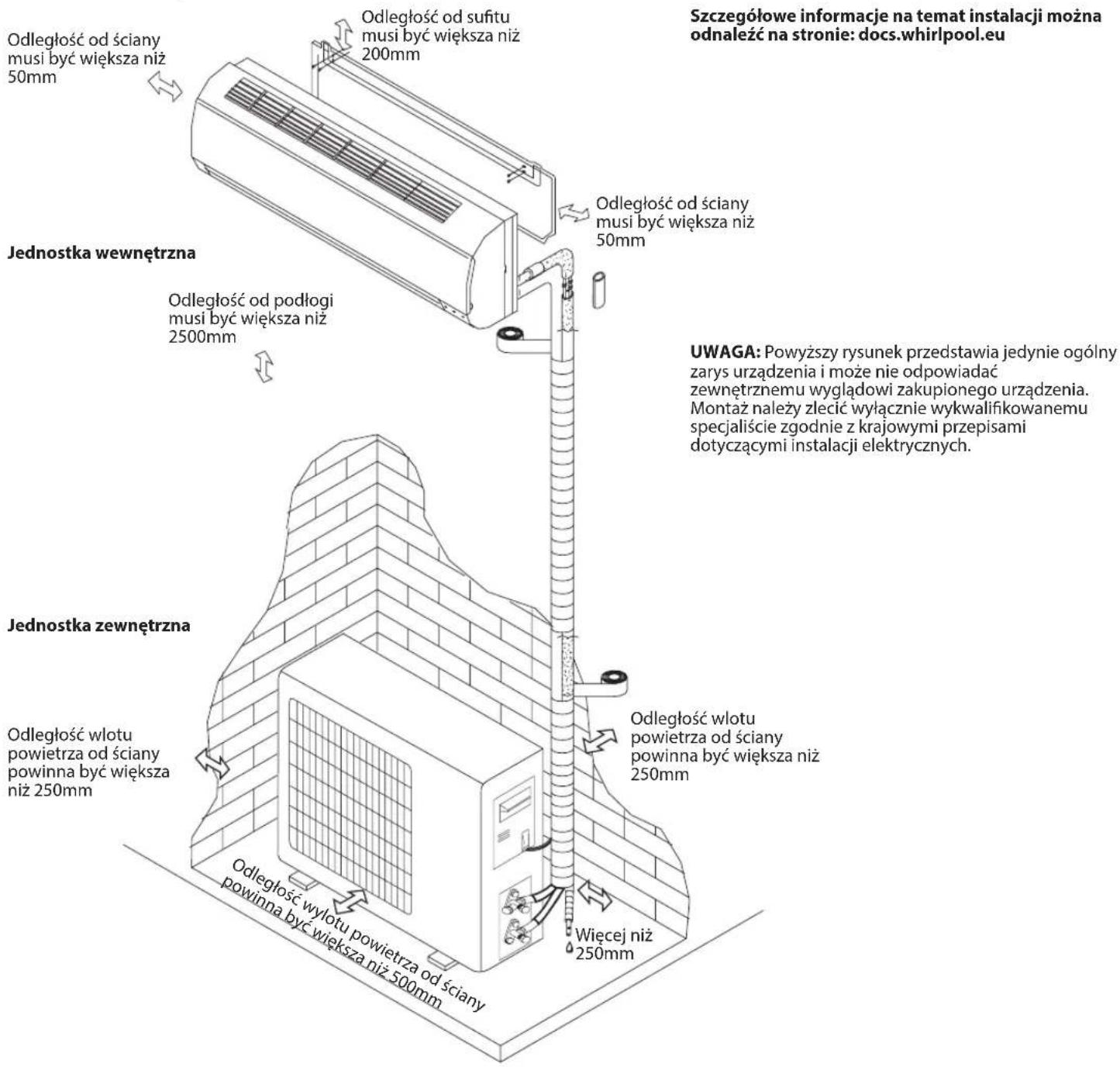

INSTALACJA URZĄDZENIA

• Urządzenie musi być przytrzymywane oraz montowane przez co najmniej dwie osoby – ryzyko obrażeń. Podczas wypakowywania i instalacji stosować rękawice ochronne - ryzyko skaleczenia.
• Instalacja, podłączenie zasilania oraz wszelkie naprawy muszą być wykonywane przez wykwalifikowanego technika. Nie naprawiać ani nie wymieniać żadnej części urządzenia jeśli nie jest to wyraźnie dozwolone w instrukcji obsługi. Nie należy pozwalać dzieciom zbliżać się do miejsca instalacji. Po rozpakowaniu urządzenia należy sprawdzić, czy nie zostało uszkodzone podczas transportu. W przypadku problemów, należy skontaktować się z najbliższym serwisem technicznym. Po zakończeniu instalacji, niepotrzebne

elementy opakowania (plastik, elementy ze styropianu, itd.) należy przechowywać poza zasięgiem dzieci - ryzyko uduszenia. Przed przystąpieniem do jakichkolwiek czynności montażowych urządzenie należy odłączyć od zdalnego źródła zasilania elektrycznego. Występuje ryzyko porażenia prądem. Podczas instalacji upewnić się, że urządzenie nie może uszkodzić przewodu zasilającego. Występuje ryzyko porażenia prądem. Urządzenie można uruchomić dopiero po zakończeniu instalacji.

• Przed przystąpieniem do przeniesienia lub przesunięcia klimatyzatora, należy poradzić się serwisanta w zakresie odłączania i ponownego podłączenia urządzenia.
• Urządzenia nie należy instalować w pomieszczeniach pełniących funkcję pralni.
• Urządzenie może być instalowane, eksploatowane i przechowywane w pomieszczeniu o powierzchni podłogi powyżej 10 m². Jednostkę wewnętrzną należy zainstalować minimum 2,5 metra nad podłogą lub podłożem.
• Instalacja orurowania będzie w pomieszczeniu o powierzchni podłogi większej niż 10 m². Orurowanie będzie spełniać wymogi krajowych regulacji dotyczących gazu.

ZASADY BEZPIECZNEGO PODŁĄCZENIA ELEKTRYCZNEGO

• Napięcie zasilania w sieci musi być zgodne z napięciem znamionowym urządzenia. Urządzenie powinno być podłączone do oddzielnego obwodu.. Średnica przewodu zasilającego musi być zgodna z wymogami.
• Instalacja powinna zostać wyposażona w wyłącznik wielobiegunowy zgodnie z przepisami dotyczącymi okablowania, a urządzenie musi zostać uziemione zgodnie z krajowymi normami bezpieczeństwa elektrycznego.
• Instalacja powinna zostać wyposażona w wyłącznik wielobiegunowy o rozstawie styków co najmniej 3 mm zgodnie z przepisami dotyczącymi okablowania, a urządzenie musi zostać uziemione zgodnie z krajowymi normami bezpieczeństwa elektrycznego.
• Nie stosować przedłużaczy, rozdzielaczy ani adapterów. Po zakończeniu instalacji użytkownik nie powinien mieć dostępu do podzespołów elektrycznych urządzenia. Nie korzystać z urządzenia, będąc mokrym lub na boso. Nie uruchamiać urządzenia, jeżeli kabel zasilający lub wtyczka są uszkodzone, nie działa ono prawidłowo lub zostało uszkodzone bądź upuszczone.
• Jeśli przewód zasilający jest uszkodzony, jego wymianę na identyczny należy ze względów bezpieczeństwa zlecić przedstawicielowi producenta, serwisowi technicznemu lub innej wykwalifikowanej osobie w celu uniknięcia potencjalnego ryzyka – ryzyko porażenia prądem.
• Zgodnie z obowiązującymi przepisami, instalacja będzie wyposażona w wyłącznik różnicowoprądowy (RCD) reagujący na znamionowy prąd zadziałania nie większy od 30 mA.
• ▲ Temperatura środka chłodzącego w przewodach jest bardzo wysoka; należy trzymać przewód połączeniowy z dala od miedzianej rury.
• Należy zapewnić bezpieczne uziemienie. Przewód uziemiający musi zostać podłączony przez specjalistę do specjalnej instalacji uziemiającej w budynku. Urządzenie powinno być wyposażone w przekaźnik ELCB oraz dodatkowy wyłącznik o odpowiedniej mocy. Wyłącznik powinien posiadać zabezpieczenie magnetycznotermiczne, aby zapewnić ochronę w razie zwarcia i przeciążenia.

ZASADY BEZPIECZEŃSTWA

Konfiguracja 9K i 12K 18K 24K
Wymagana moc wyłącznika 16A 20A 25A

- Podłączenie przewodu zasilającego oraz przewodu łączącego jednostkę wewnętrzną z jednostką zewnętrzną powinno być wykonane zgodnie ze schematem elektrycznym przedstawionym na urządzeniu.

CZYSZCZENIE I KONSERWACJA

- ⚠ OSTRZEŻENIE: Sprawdzić, czy urządzenie zostało wyłączone i odłączone od źródła zasilania przed przystąpieniem do czynności konserwacyjnych; Nigdy nie należy stosować urządzeń czyszczących parą. Występuje ryzyko porażenia prądem.

UTYLIZACJA OPAKOWANIA

Materiał z opakowania w 100% nadaje się do recyklingu i jest oznaczony symbolem ( ) Części opakowania nie należy wyrzucać, lecz zutylizować zgodnie z przepisami określonymi przez lokalne władze.

UTYLIZACJA URZĄDZEŃ AGD

Urządzenie zostało wykołane z materiałów nadających się do recyklingu. Urządzenie należy utylizować zgodnie z miejscowymi przepisami dotyczącymi gospodarki odpadami. Aby uzyskać więcej informacji na temat utylizacji, odzyskiwania oraz recyklingu urządzeń AGD należy skontaktować się z lokalnym urzędem, punktem skupu złomu lub sklepem, w którym zakupiono urządzenie. To urządzenie zostało oznaczone jako zgodne z europejską dyrektywą 2012/19/UE, dotyczącą zużytego sprzętu elektrycznego i elektronicznego (WEEE). Właściwa utylizacja urządzenia pomoże zapobiec ewentualnym negatywnym skutkom dla środowiska oraz zdrowia ludzkiego.

Symbol (✗) na produkcie lub związanej dokumentacji wskazuje, że nie należy go traktować jako odpadu z gospodarstwa domowego, ale utylizować w specjalnym miejscu zajmującym się utylizacją sprzętu elektrycznego lub elektronicznego.

DEKLARACJA ZGODNOŚCI

Urządzenie zawiera fluorowane gazy cieplarniane objęte protokołem z Kioto. Gaz chłodzący znajduje się w hermetycznie zamkniętym układzie. (R410a, GWP 2088). Maksymalna wielkość ładunku środka chłodzącego to 2,5 kg. Szczegółowe informacje można odnależć na tabliczce znamionowej.

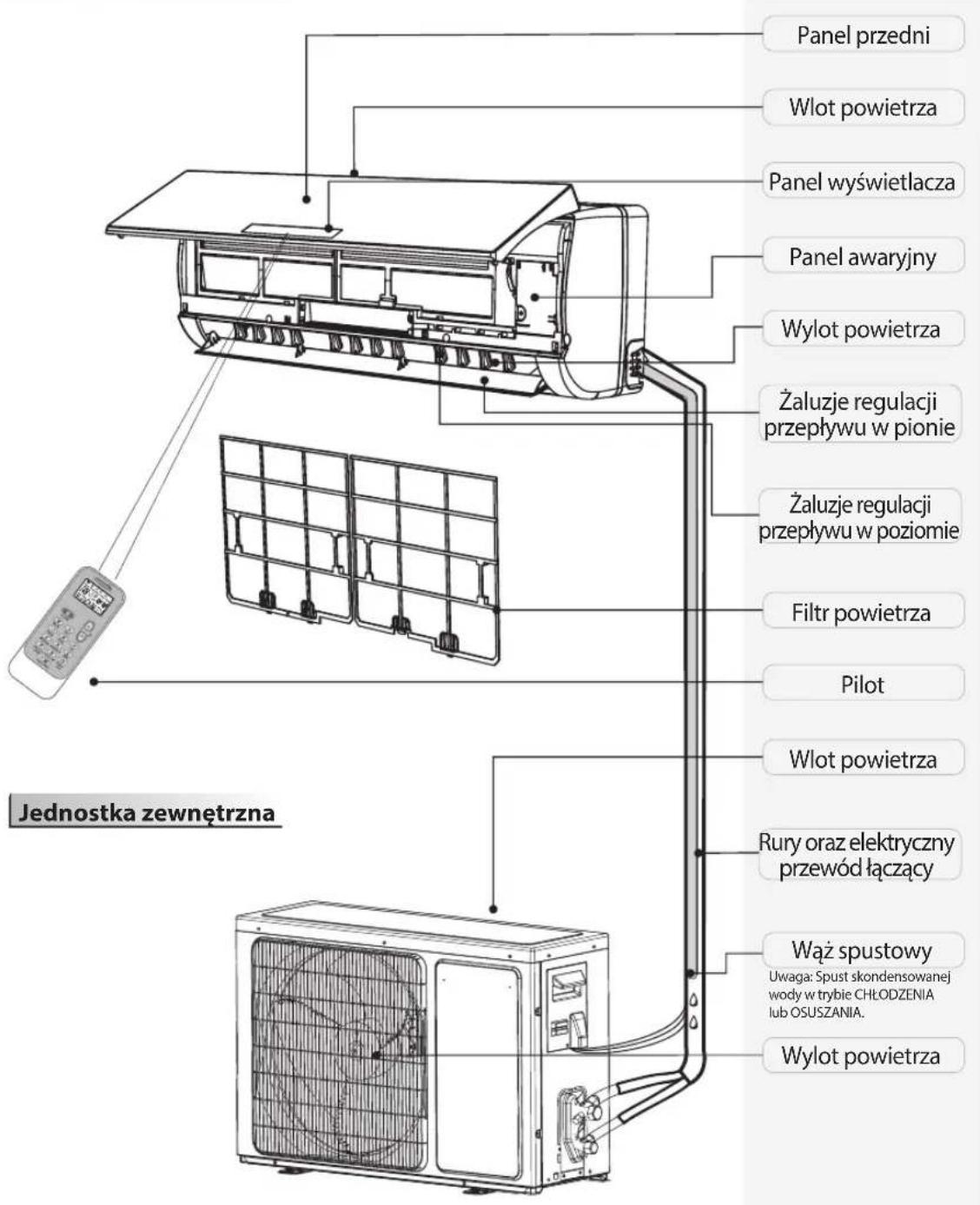

Jednostka wewnętrzna

Panel przedni Wlot powietrza Panel wyświetlacza Panel awaryjny Wylot powietrza Żaluzje regulacji przepływu w pionie Żaluzje regulacji przepływu w poziomie Filtr powietrza Pilot Wlot powietrza Rury oraz elektryczny przewód łączący Wąż spustowy Uwaga: Spust skondensowanej wody w trybie CHŁODZENIA lub OSUSZANIA. Wylot powietrza Jednostka zewnętrzna

Rysunki przedstawione w niniejszej instrukcji powstały na podstawie zewnętrznego wygląda standardowego modelu.

Zatem kształt przedstawiony na rysunku może różnić się od wybranego modelu klimatyzatora.

Interfejs użytkownika

Wskaźnik temperatury (1)

Wskazuje ustawioną temperaturę.

Wyświetla komunikat „FC“, aby przypomnieć o konieczności oczyszczenia filtra.

Wskaźnik pracy urządzenia 2)

Świeci się, podczas pracy urządzenia.

Miga podczas rozmrażania jednostki zewnętrznej.

Wskaźnik 6 ^th Sense (3)

Świeci się kiedy włączona jest funkcja 6 ^th sense.

Gaśnie po wyłączeniu funkcji 6 ^th .

Wskaźnik monitora filtra (4)

Miga kiedy filtr wymaga oczyszczenia.

Wskaźnik monitorowania filtra miga po 720 godzinach pracy, aby przypomnieć o konieczności oczyszczenia filtra.

Po oczyszczeniu filtra nacisnąć przycisk wyzerowania filtra znajdujący się na jednostce wewnętrznej za panelem czołowym, aby wyłączyć miganie wskaźnika monitorowania filtra.

Wskaźnik wilgotności (5)

Włącza się, kiedy pokazuje poziom wilgotności.

Gaśnie, kiedy pokazuje temperaturę.

Wskaźnik timera (6)

Świeci się po ustawieniu timera na określony czas.

Gaśnie po zakończeniu pracy timera.

Wskaźnik trybu Sleep (7)

Świeci się po ustawieniu trybu Sleep, wskaźnik "Pracy urządzenia" zamiga 10 razy a następnie cały wyświetlacz zgaśnie.

W przypadku klimatyzatorów bez sterowania siecią Wi-Fi, zalecamy zastosowanie Wpro SmartClim: inteligentnego urządzenia, umożliwiającego sterowanie głównymi ustawieniami urządzenia z telefonu smartphone poprzez sieć Wi-Fi. To urządzenie nie jest dołączone do opakowania produktu. Szczegóły na temat zakupu urządzenia można uzyskać w Serwisie technicznym.

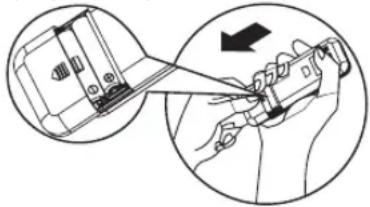

Umieścić baterie w pilocie

1. Włożyć szpilkę i delikatnie nacisnąć klapkę baterii, wysuwając ją w stronę wskazaną strzałką, zgodnie z rysunkiem.
2. Włożyć 2 baterie AAA (1,5V). Sprawdzić czy bieguny "+" i "-" są właściwie ustawione.
3. Zamknij klapkę komory baterii w pilocie.

• Ustawienie zdalnego sterowania

Po każdej wymianie baterii w pilocie lub podłączeniu zasilania, pilot fabrycznie przestawia się na tryb Pompy Ciepła, jeśli zakupiony klimatyzator ma funkcję Chłodzenia można również użyć pilota zdalnego sterowania pompą ciepła.

Sterowanie urządzeniem za pomocą pilota

• Aby sterować działaniem urządzenia za pomocą pilota, należy skierować pilota w stronę odbiornika sygnału na jednostce wewnętrznej. Dzięki temu sygnał zostanie odebrany prawidłowo.
• Podczas wysyłania komunikatu z pilota, symbol będzie migał przez 1 sekundę. Po odebraniu sygnału, urządzenie wyemituje krótki sygnał dźwiękowy.

Odbiornik sygnału

• Pilot jest w stanie sterować działaniem klimatyzatora w zasięgu do 7 m.
• Po każdej wymianie baterii w pilocie, pilot fabrycznie przestawia się na tryb Pompy Ciepła.

Uwaga: prosimy postępować zgodnie instrukcją właściwą dla pilota otrzymanego do obsługi klimatyzatora.

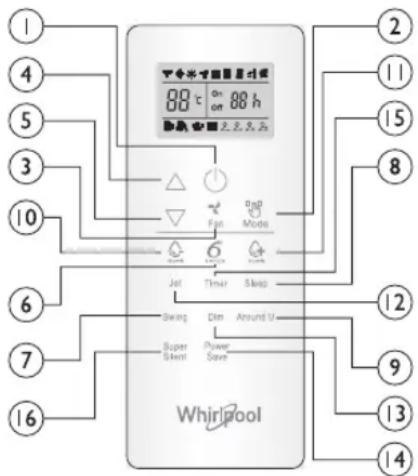

Opis działania przycisków (P1-04)

Naciśnięcie tego przycisku spowoduje włączenie lub wyłączenie urządzenia.

3. PRŻYCISK FAN

Służy do ustawiania prędkości pracy wentylatora w następującej sekwencji: automatyczna, wysoka, średnia lub niska.

4-5. PRZYCISK TEMPERATURY

Służą do ustawiania temperatury w pomieszczeniu. Służą do ustawiania czasu w trybie timera.

6. PRZYCISK 6 ^th SENSE

Ustawia lub wyłącza funkcję 6 ^th sense.

7. PRZYCISK SWÍNG

Służy do włączania lub wyłączania regulacji odchylenia żaluzji poziomych oraz ustawienia żądanego kierunku przepływu powietrza (góra/dół).

10-11. PRZYCÍSK HUMIDITY

Służy do ustawiania żadanego poziomu wilgotności. Dostępny jedynie w trybie 6 ^th SENSE.

16. PRŻYCISK SUPER SILENT

Służy do włączania lub wyłączania trybu super cichej pracy.

1 4 5 3 10 6 7 16 88°C On 88 h 2.2.2.2% Jet Timer Sleep Swing Dim Around U Super Power Shint Save Whirlpool 2 11 15 8 12 9 13 14

2. PRZYCISK MODE

Służy do wyboru trybu pracy w sekwencji chłodzenie, ogrzewaniu lub wentylator.

8. PRZYCISK SLEEP

Służy do ustawiania lub anulowania trybu pracy nocnej w sekwencji sleep 1, sleep 2, sleep 3 sleep 4 oraz wyłączenie.

9. PRZYCISK AROUND U

Służy do ustawiania lub anulowania funkcji Around U.

12. PRZYCISK JET

Służy do włączania lub wyłączania szybkiego schładzania lub nagrzewania.

13. PRŻYCISK DIM

Służy do włączania lub wyłączania podświetlenia wyświetlacza na jednostce wewnętrznej.

14. PRZYCISK POWER SAVE

Służy do uruchomienia lub wyłączenia oszczędzania energii.

15. PRZYCISK TIMER

Służy do ustawiania timera, który włącza i wyłącza urządzenie.

Symbole na wyświetlaczu pilota

Wskaźnik chłodzenia Automatyczna

Wskaźnik Wilgotność plus

Wskaźnik wilgotność minus

Wskaźnik Tylko wentylator

Wskaźnik ogrzewania

matyczna

Wysoka prędkość wentylatora

Średnia prędkość wentylatora

Niska prędkość wentylatora

Wskaźnik Around U Wskaźnik 6

≡§ Wskaźnik Jet Wskaźnik Power save Wysyłanie sygnału

Wskaźnik trybu Sleep 1

Wskaźnik trybu Sleep 2

Wskaźnik trybu Sleep 3

O≡ Wskaźnik trybu Sleep 4

Uruchomienie pilota po naciśnięciu przycisku UNLOCK (odblokowanie)

Naciśnięcie przycisku spowoduje podświetlenie wyświetlacza oraz przycisków

funkcyjnych. Nacisnąć ponownie, aby zablokować

pilota. Jeśli przez 10 sekund pilot nie wykona żadnej czynności,

nastąpi jego automatyczne zablokowanie.

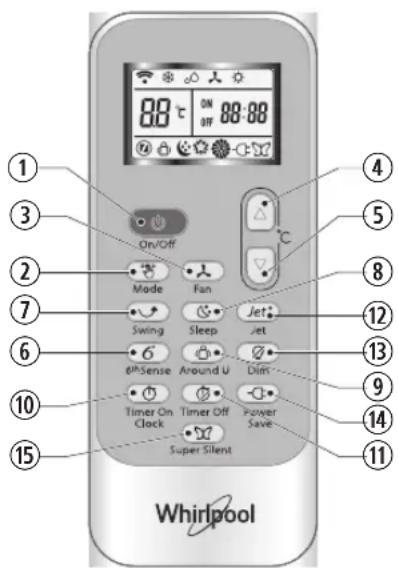

Opis działania przycisków (J1-3A)

Naciśnięcie tego przycisku spowoduje włączenie lub wyłączenie urządzenia.

2. PRZYCISK MODE

Służy do wyboru trybu pracy w sekwencji chłodzenie, osuszanie, tylko wentylator lub ogrzewanie.

3. PRZYCISK FÁN

Służy do ustawiania prędkości pracy wentylatora

w następującej sekwencji: automatyczna, wysoka, średnia lub niska.

4-5. PRZYCISK TEMPERATURY

Służy do ustawiania temperatury w pomieszczeniu.

Służy do ustawiania trybu timera oraz zegara czasu rzeczywistego.

6. PRZYĆISK 6 ^th SENSE

Ustawia lub wyłącza funkcję 6 ^th sense.

7. PRZYCISK SWING

Służy do włączania lub wyłączania regulacji

odchylenia żaluzji poziomych oraz ustawienia

żadańego kierunku przepływu powietrza (góra/dół).

8. PRZYCISK SLEEP

Służy do ustawiania lub anulowania trybu pracy

nocnej w sekwencji sleep 1, sleep 2, sleep 3 sleep 4 oraz wyłączenie.

9. PRZYCIŚK AROUND U

Służy do ustawiania lub anulowania funkcji Around U.

10. PRZYCISK TIMER ON/CLOCK

Służy do ustawienia bieżącej godziny.

Służy do ustawienia lub anułowania timera.

11. PRZYCISK TIMER OFF

Służy do ustawienia lub anulowania wyłączenia timera.

88°C ON OFF 88:88 On/Off Mode Fan Swing Sleep Jet 6°Sense Around U Dlim Timer On Clock Timer Off Funver Save Super Silent Whirlpool

12. PRZYCISK JET

Służy do włączania lub wyłączania szybkiego schładzania lub nagrzewania.

13. PRZYCISK DIM

Służy do włączania lub wyłączania podświetlenia wyświetlacza na jednostce wewnętrznej.

14. PRZYCISK POWER SAVE

Służy do uruchomienia lub wyłączenia oszczędzania energii.

15. PRZYCISK SUPER SILENT

Służy do włączania lub wyłączania trybu super cichej pracy.

Symbole na wyświetlaczu pilota

Wskaźnik chłodzenia Wskaźnik trybu Sleep 1 Automatyczna prędkość

wentylatora

Wskaźnik Dry Wskaźnik trybu Sleep 2 Wysoka prędkość

wentylatora

Wskaźnik Tylko

wentylator

Wskaźnik ogrzewania Wskaźnik trybu Sleep 4 Niska prędkość

wentylatora

Wskaźnik 6 ^th SENSE Wskaźnik Around U Wskaźnik Super silen Wyświetlacz ustawionej

ZABEZPIECZENIE

Warunki robocze

W niżej wymienionych przypadkach może dojść do zadziałania urządzenia zabezpieczającego i wyłączenia urządzenia.

Grzanie	Temperatura powietrza na zewnątrz przekracza 24°C
	Temperatura powietrza na zewnątrz wynosi mniej niż -7°C
	Temperatura w pomieszczeniu przekracza 27°C
Chłodzenie	Temperatura powietrza na zewnątrz przekracza 43°C
	Temperatura w pomieszczeniu wynosi mniej niż 21°C
Osuszanie	Temperatura w pomieszczeniu wynosi mniej niż 18°C

Jeśli klimatyzator pracuje w trybie

CHŁODZENIE lub SUSZENIE, a drzwi lub okno są otwarte przez dłuższy czas przy wilgotności względnej powyżej 80%, z wylotu powietrza może skapywać rosa.

Cechy urządzenia

zabezpieczającego

Odczekać co najmniej 3 minuty przed ponownym uruchomieniem urządzenia po zatrzymaniu pracy lub zmianie trybu podczas pracy. Po podłączeniu do zasilania oraz natychmiastowym włączeniu urządzenia może dojść do opoźnienia w rozpoczęciu przez nie pracy rzędu 20 sekund. Jeśli urządzenie całkowicie przestało pracować, nacisnąć przycisk ON/OFF (WŁ./WYŁ.), aby je ponownie uruchomić. Należy ponownie ustawić timer, jeśli został on skasowany.

Cechy trybu CHŁODZENIE

Zabezpieczenie przed

zamarzaniem

Kiedy temperatura wewnętrznego

Wskaźnik Jet

Wysyłanie sygnału

38 Wyświetlacz timera

Wyświetlacz

bieżącego czasu

temperatury

Wskaźnik Power save

wymiennika ciepła spadnie do 0° lub poniżej, sprężarka przestanie pracować, aby chronić urządzenie.

Cechy trybu OGRZEWANIE

Nagrzewanie wstępne

Aby nie dopuścić do wydmuchiwania zimnego powietrza, należy odczekać ok. 2-5 minut, aby jednostka wewnętrzna wstępnie się nagrzała po rozpoczęciu działania w trybie OGRZEWANIE. Wentylator wewnętrzny nie będzie pracować podczas fazy nagrzewania wstępnego.

Rozmrażanie

W trybie OGRZEWANIE urządzenie będzie się automatycznie rozmrażać (odszraniać), aby zwiększyć wydajność. Procedura ta trwa zazwyczaj 6 do 10 minut. Podczas rozmrażania wentylator nie pracuje, a wskaźnik pracy urządzenia miga. Po zakończeniu rozmrażania urządzenie automatycznie powraca do trybu OGRZEWANIE.

Czyszczenie panelu czołowego jednostki

1. Odłączyć od zasilania

Przed odłączeniem od zasilania należy wyłączyć urządzenie.

2. Zdjąć panel czołowy

Otworzyć panel czołowy zgodnie z kierunkiem strzałki (Rys. A).

Mocno pociągnąć panel czołowy za oba boki i go wyjąć (Rys. B).

3. Oczyścić panel czołowy

Wytrzeć miękką, suchą ściereczką. Umyć z użyciem ciepłej wody (poniżej 40°C), jeśli urządzenie jest bardzo zabrudzone. Po umyciu odczekać, aż wyschnie.

4. Ponownie założyć i zamknąć panel czołowy

Ponownie założyć i zamknąć panel czołowy wsuwając go do dołu.

Uwaga:

• Nie używać takich substancji jak benzyna lub proszek do szorowania do czyszczenia urządzenia.
• Nie spryskiwać wodą jednostki wewnętrznej. Niebezpieczeństwo! Porażenie elektryczne!!

Czyszczenie filtra powietrza

Filtr należy oczyścić po 200 godzinach pracy. Jeśli klimatyzator działa w warunkach dużego zapylenia, filtr należy czyścić co dwa tygodnie.

1. Odłączyć od zasilania

Przed odłączeniem od zasilania należy wyłączyć urządzenie.

2. Wyjąć filtr powietrza (Rys. C).

1. Otworzyć panel czołowy. 2. Lekko nacisnąć uchwyt filtra. 3. Wysunąć filtr.

3. Czyszczenie filtra powietrza (Rys. D)

Jeśli filtr jest bardzo zabrudzony, należy go oczyścić roztworem ciepłej wody i neutralnego detergentu. Po umyciu odczekać, aż wyschnie.

1. Założyć filtr z powrotem, nacisnąć przycisk wyzerowania filtra (Rys. E) znajdujący się z prawej strony za pomocą walcowatej szpilki, a następnie zamknąć panel czołowy.

Uwaga:

• Aby uniknąć obrażeń cielesnych i urazów, nie dotykać palcami ożebrowania jednostki wewnętrznej po zdjęciu filtra.
• Nie próbować samodzielnie czyścić wnętrza klimatyzatora.
• Nie prać filtra w pralce.

PRACA W TRYBIE AWARYJNYM

W sytuacji awaryjnej lub w razie zagubienia pilota urządzeniem można sterować za pomocą przełącznika on/off (wł./wył.) znajdującego się na jednostce wewnętrznej.

• Włączenie urządzenia: kiedy urządzenie jest wyłączone, po naciśnięciu tego przycisku włączy się i będzie działać w trybie 6 ^th SENSE.
• Wyłączenie urządzenia: kiedy urządzenie jest włączone, po naciśnięciu tego przycisku urządzenie przestanie pracować.

Uwaga: Nie naciskać długo tego przycisku, ponieważ może to spowodować jego uszkodzenie.

Funkcja Auto-Restart (Automatyczne ponowne uruchomienie)

Aby ustawić automatyczne ponowne uruchomienie urządzenia, należy podłączyć je go zasilania, nacisnąć przycisk ON/OFF (WŁ./WYŁ.) znajdujący się na jednostce wewnętrznej i przytrzymać przez ponad 5 sekund. O ustawieniu automatycznego ponownego uruchomienia urządzenia poinformuje sygnał dźwiękowy.

Jeśli ustawione zostało automatyczne ponowne uruchomienie urządzenia, nacisnąć przycisk ON/OFF (WŁ./WYŁ.) na jednostce wewnętrznej i przytrzymać przez ponad 5 sekund, aby anulować funkcję automatycznego ponownego uruchomienia. O anulowaniu funkcji poinformuje sygnał dźwiękowy, a klimatyzator przełączy się w tryb uśpienia.

Utylizacja baterii

Aby chronić zasoby naturalne i promować recykling materiałów, należy oddzielać baterie or innego rodzaju odpadów i przekazywać je do lokalnego punktu selektywnej zbiórki odpadów.

zradzenie. załki (Rys. A). wyjąć (Rys. B). ciepłej wody (poniżej 40°C), odczekać, aż wyschnie. ając go do dołu. oszek do szorowania do ektryczne!! matyzator działa w twa tygodnie. zadzenie. wyt filtra. 3. Wysunąć filtr. ić roztworem ciepłej wody erowania filtra (Rys. lcowatej szpilki, a otykać palcami filtra. matyzatora. przycisk zerowania filtra rys. E włącznik/ wyłącznik włącznik/ wyłącznik

Instrukcja instalacji

Schemat instalacji

Szczegółowe informacje na temat instalacji można odnaleźć na stronie: docs.whirlpool.eu Odległość od ściany musi być większa niż 50mm Odległość od suftu musi być większa niż 200mm Jednostka wewnętrzna Odległość od podłogi musi być większa niż 2500mm Odległość od ściany musi być większa niż 50mm UWAGA: Powyższy rysunek przedstawia jedynie ogólny zarys urządzenia i może nie odpowiadać zewnętrznemu wyglądowi zakupionego urządzenia. Montaż należy zlecić wyłącznie wykwalifikowanemu specjalisić zgodnie z krajowymi przepisami dotyczącymi instalacji elektrycznych. Jednostka zewnętrzna Odległość wlotu powietrza od ściany powinna być większa niż 250mm Odległość wlotu powietrza od ściany powinna być większa niż 500mm Odległość wlotu powietrza od ściany powinna być większa niż 500mm Wiecej niż 250mm

Podczas montażu przewodu połączeniowego, należy sprawdzić czy kolory przewodów oraz numer zacisku w jednostce zewnętrznej są takie same jak w przypadku drzwi w urządzeniu wewnętrznym.

Specyfikacja przewodów

Moc (Btu/h) Przewód zasilający Przewód łączący
	Typ Zwykły przekrój Typ Zwykły przekrój
7K, 9K, 12K H07RN-F 1,0mm		^2X3 H07RN-F 1,0mm	^2X5
18K H07RN-F 1,5mm		^2X3 H07RN-F 1,5mm	^2X5
24 K H07RN-F 2,5mm		^2X3 H07RN-F 2,5mm	^2X5

Rozwiązywanie problemów

Często przyczyny problemów z działaniem są błahe i można je bez trudu odnaleźć i usunąć. Prosimy o zapoznanie się z poniższą tabelą przez skontaktowaniem się z serwisem technicznym. W ten sposób możecie Państwo oszczędzić swój czas i uniknąć niepotrzebnych wydatków.

Problem Analiza przyczyn
Nie działa	Czy zadziałało urządzenie zabezpieczające lub spalił się bezpiecznik?Odczekać 3 minuty i uruchomić ponownie; urządzenie zabezpieczające może zapobiegać uruchomieniu jednostki.Czy baterie w pilocie nie są rozładowane?Czy wtyczka przewodu zasilającego jest prawidłowo włożona do gniazda?
Brak nadmuchu zimnego lub ciepłego powietrza	Czy filtr powietrza nie jest zabrudzony?Czy otwory wlotu i wylotu powietrza w klimatyzatorze są niedrożne?Czy temperatura została ustawiona prawidłowo?Czy drzwi lub okna są otwarte?
Brak możliwości sterowania	Czy nie ma żadnych silnych zakłóceń (np. w związku z nadmiernymi wyładowaniami ładunków elektrostatycznych, nieprawidłowym napięciem zasilania)? Należy pamiętać, że w takiej sytuacji praca urządzenia będzie nieprawidłowa. Należy wyjąć wtyczkę przewodu zasilającego z gniazdka i włożyć ją ponownie po 2-3 sekundach.
Urządzenie nie uruchamia się od razu	Po zmianie trybu pracy może nastąpić 3-minutowe opóźnienie.
Specyficzny zapach	Źródłem tego zapachu może być coś innego, np. meble, dym papierosa itp. Zapach mógł zostać wciągnięty przez jednostkę i wydmuchany na zewnątrz wraz z powietrzem.
Odgłos przepływającej wody	To zwykłe zjawisko wywołane przepływem środka chłodniczego w klimatyzatorze.Dźwięk rozmrażania w trybie ogrzewania.
Odgłos pękania	Dźwięk może być spowodowany przez rozszerzenie się lub kurczenie panelu czołowego w związku ze zmianami temperatury.
Z otworu wylotowego wydobywa się mgła	Czy mgła pojawiła się w pomieszczeniu o niskiej temperaturze? To zwykłe zjawisko wywołane wylotem zimnego powietrza z jednostki wewnętrznej podczas działania trybu CHŁODZENIA lub SUSŻENIA..
Miga wskaźnik pracy urządzenia, lecz wentylator wewnętrzny przestaje pracować	Jednostka przechodzi z trybu ogrzewania do rozmrażania. Wskaźnik zgaśnie i powróci do trybu ogrzewania.

Uwaga: Jeśli problemy nie znikną, wyłączyć urządzenie, wyjąć wtyczkę przewodu zasilającego z gniazdka, a następnie skontaktować się z najbliższym autoryzowanym serwisem technicznym Whirlpool. Nie próbować samodzielnie przenosić, naprawiać, demontować ani w żaden sposób modyfikować urządzenia.

SERWIS TECHNICZNY

Przed kontaktem z biurem obsługi klienta:

1. Należy spróbować rozwiązać problem samodzielnie przy pomocy opisów zamieszczonych w tabeli "Instrukcji wyszukiwania i usuwania usterek".
2. Wyłączyć urządzenie i włączyć je ponownie, a następnie sprawdzić, czy usterka ustąpiła.

Jeśli po przeprowadzeniu powyższych kontroli, usterka nie ustąpiła, należy skontaktować się z biurem obsługi klienta.

Podać:

• krótki opis usterki;
• dokładny model klimatyzatora;
• numer serwisowy (to numer widniejący pod słowem Serwis na etykiecie serwisowej znajdującej się z boku lub na dole jednostki wewnętrznej.

Numer serwisowy można również znaleźć w książeczce gwarancyjnej;

- dokładny adres;

- numer telefonu.

W razie konieczności wykonania napraw należy skontaktować się z Serwisem technicznym (Ma się wtedy gwarancję, że

użyte zostaną oryginalne części zamienne, a sama naprawa będzie wykonana prawidłowo).

Konieczne będzie przedstawienie oryginalnego dowodu zakupu.

Niezastosowanie się do powyższych instrukcji może obniżyć bezpieczeństwo użytkowania oraz jakość urządzenia.

SERVICE

0000 000 00000

Uwaga: Pełną instrukcję obsługi urządzenia można pobrać ze strony, za pomocą linka: docs.whirlpool.eu przy użyciu kodu QR

JE DŮLEŽITÉ SE S NIMI SEZNÁMIT A DODRŽOVAT JE

Zobrazenie nastavenej teploty

Zobrazenie nastavenej teploty
