РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SPIW4222 WHIRLPOOL

Инструкция по эксплуатации

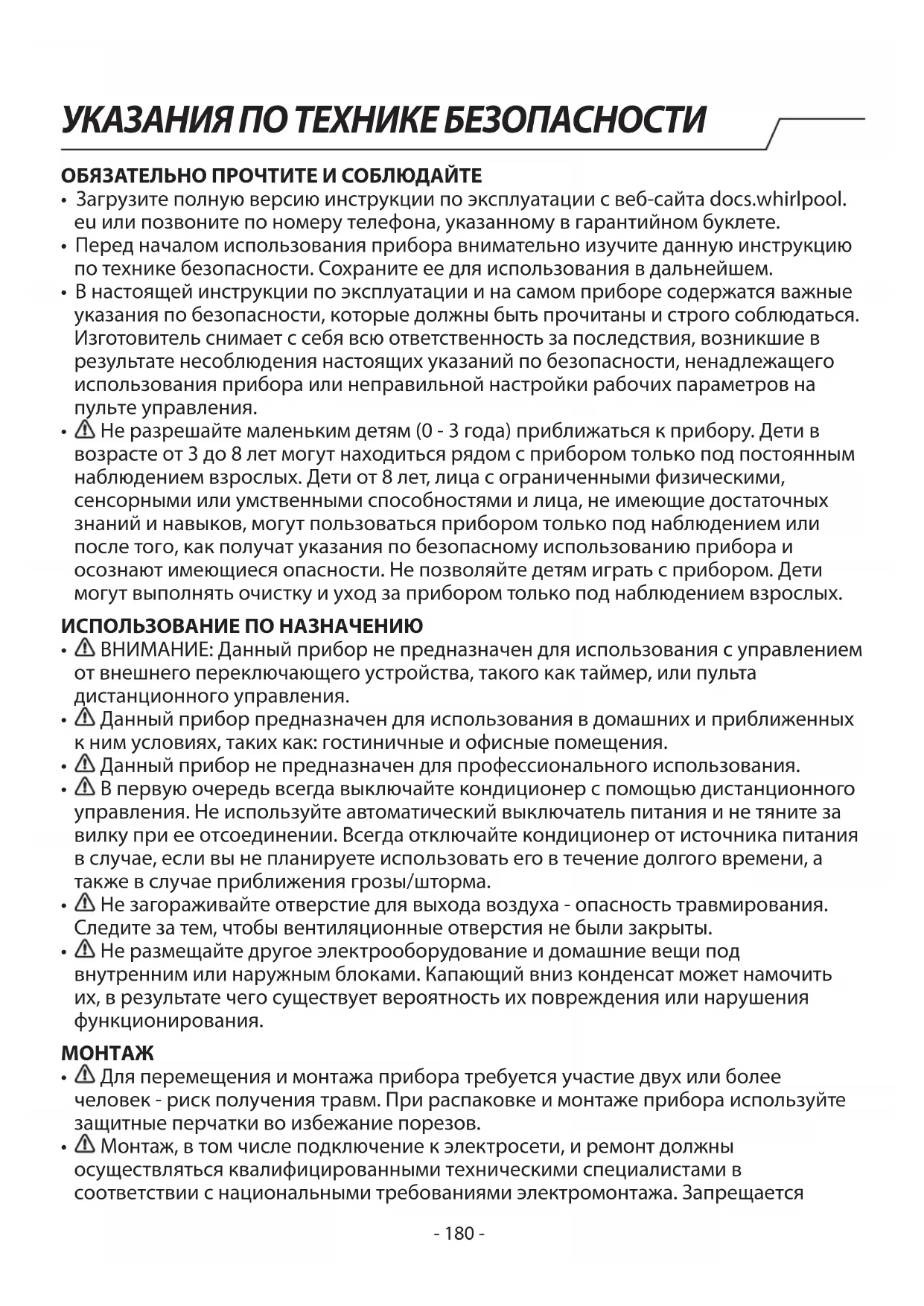

ОБЯЗАТЕЛЬНО ПРОЧТИТЕ И СОБЛЮДАЙТЕ

• Загрузите полную версию инструкции по эксплуатации с веб-сайта docs.whirlpool. еи или позвоните по номеру телефона, указанному в гарантийном буклете.
  • Перед началом использования прибора внимательно изучите данную инструкцию по технике безопасности. Сохраните ее для использования в дальнейшем.
• В настоящей инструкции по эксплуатации и на самом приборе содержатся важные указания по безопасности, которые должны быть прочитаны и строго соблюдаться. Изготовитель снимает с себя всю ответственность за последствия, возникшие в результате несоблюдения настоящих указаний по безопасности, ненадлежащего использования прибора или неправильной настройки рабочих параметров на пульте управления.
• ⚠️ Не разрешайте маленьким детям (0 - 3 года) приближаться к прибору. Дети в возрасте от 3 до 8 лет могут находиться рядом с прибором только под постоянным наблюдением взрослых. Дети от 8 лет, лица с ограниченными физическими, сенсорными или умственными способностями и лица, не имеющие достаточных знаний и навыков, могут пользоваться прибором только под наблюдением или после того, как получат указания по безопасному использованию прибора и осознают имеющиеся опасности. Не позволяйте детям играть с прибором. Дети могут выполнять очистку и уход за прибором только под наблюдением взрослых.

ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

• ⚠️ ВНИМАНИЕ: Данный прибор не предназначен для использования с управлением от внешнего переключающего устройства, такого как таймер, или пульта дистанционного управления.
• Данный прибор предназначен для использования в домашних и приближенных к ним условиях, таких как: гостиничные и офисные помещения.
• Данный прибор не предназначен для профессионального использования.
• В первую очередь всегда выключайте кондиционер с помощью дистанционного управления. Не используйте автоматический выключатель питания и не тяните за вилку при ее отсоединении. Всегда отключайте кондиционер от источника питания в случае, если вы не планируете использовать его в течение долгого времени, а также в случае приближения грозы/шторма.
• ⚠️ Не загораживайте отверстие для выхода воздуха - опасность травмирования. Следите за тем, чтобы вентиляционные отверстия не были закрыты.
• ⚠️ Не размещайте другое электрооборудование и домашние вещи под внутренним или наружным блоками. Капающий вниз конденсат может намочить их, в результате чего существует вероятность их повреждения или нарушения функционирования.

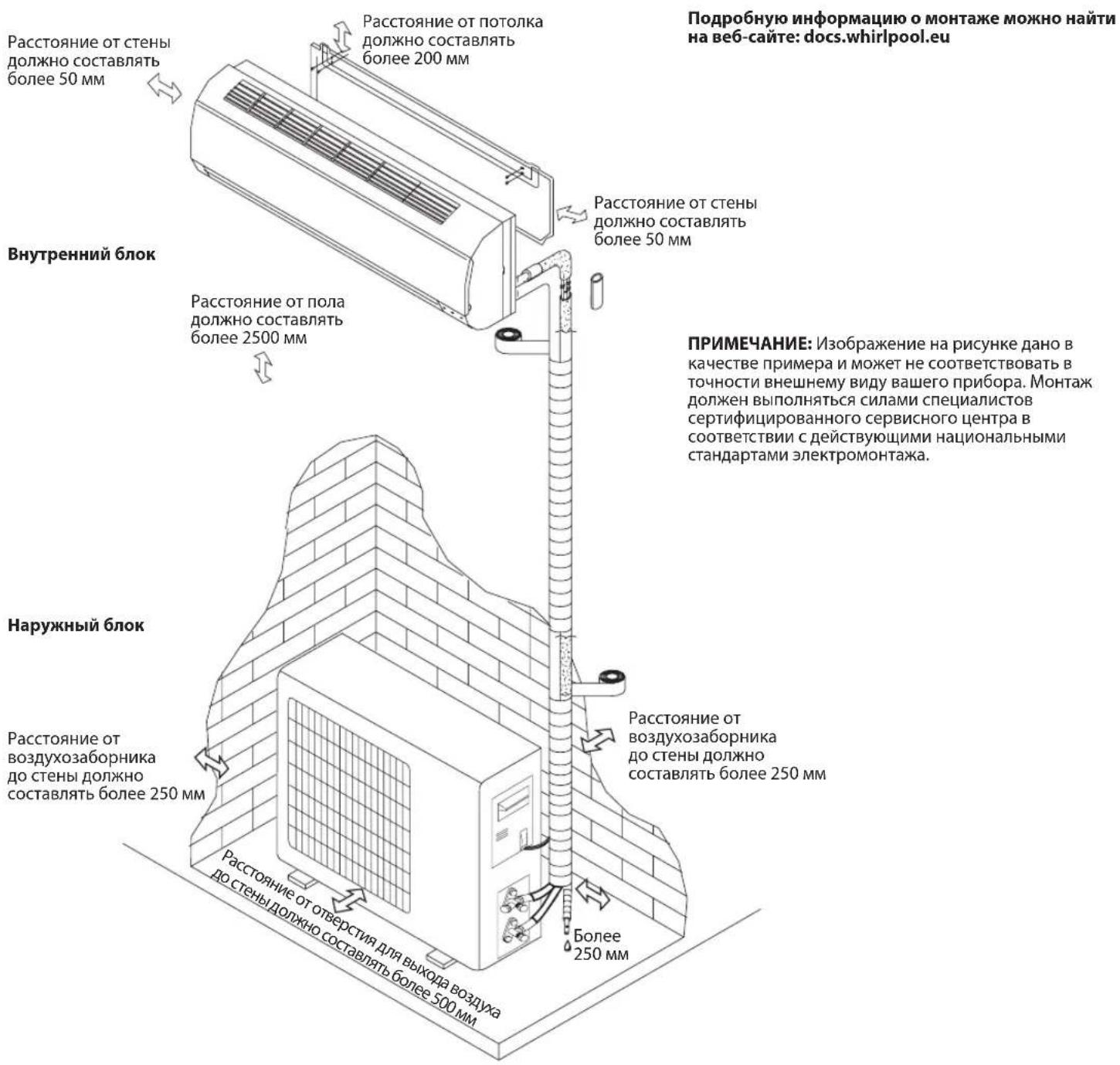

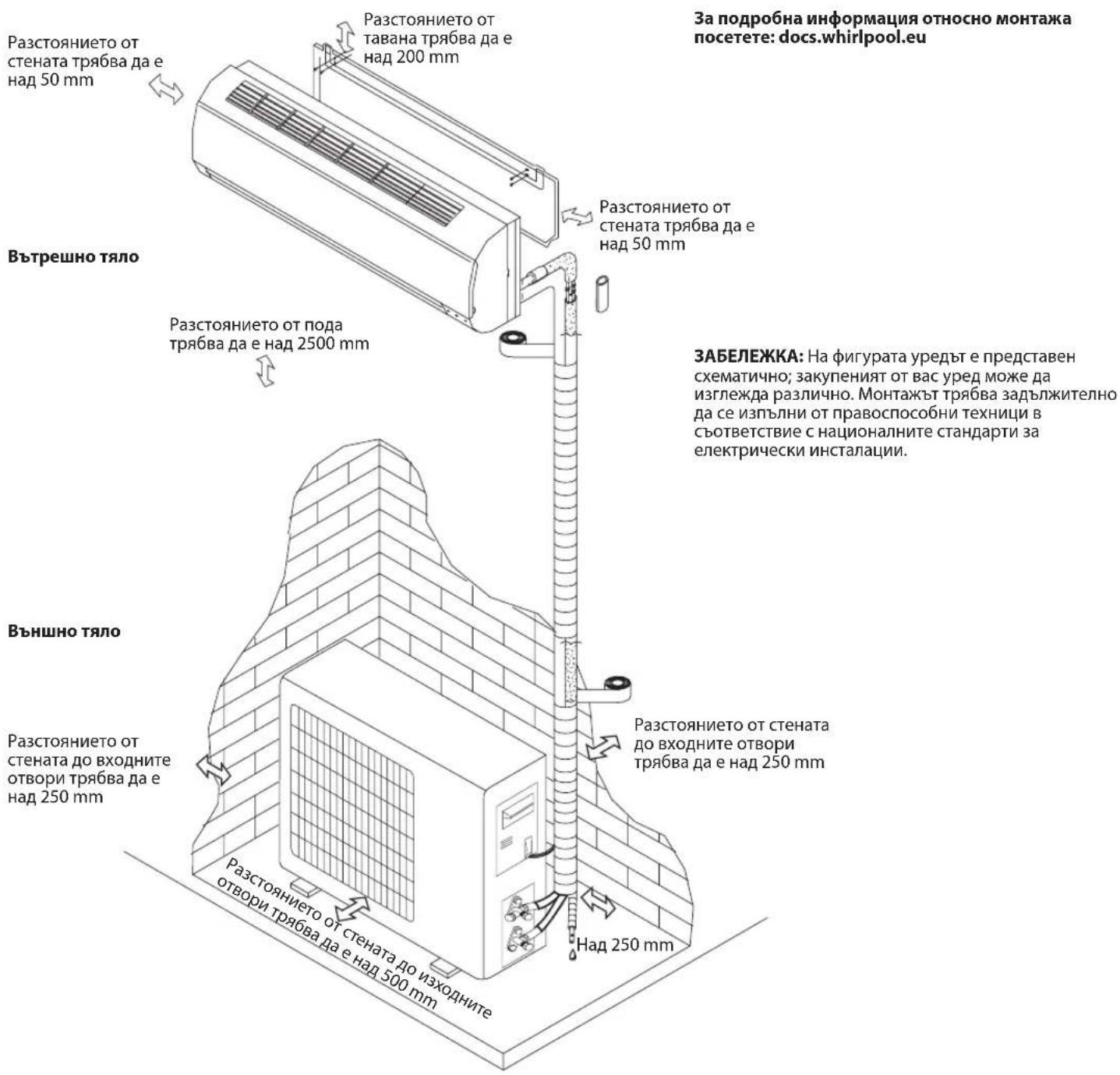

МОНТАЖ

• Для перемещения и монтажа прибора требуется участие двух или более человек - риск получения травм. При распаковке и монтаже прибора используйте защитные перчатки во избежание порезов.
• ⚠ Монтаж, в том числе подключение к электросети, и ремонт должны осуществляться квалифицированными техническими специалистами в соответствии с национальными требованиями электромонтажа. Запрещается

ремонтировать или заменять любые детали прибора, за исключением случаев, особо оговоренных в руководстве по эксплуатации. Не разрешайте детям подходить близко к месту монтажа. После распаковки прибора убедитесь, что он не поврежден во время транспортировки. В случае обнаружения проблем обращайтесь к продавцу или в ближайший сервисный центр. По окончании монтажа отходы упаковочных материалов (пластик, пенопластовые детали и т.д.) должны храниться в недоступном для детей месте во избежание опасности удушения. Перед выполнением любых операций по монтажу отключите прибор от электросети - опасность поражения электрическим током. При установке соблюдайте осторожность, чтобы не повредить сетевой шнур корпусом прибора - опасность пожара и поражения электрическим током. Не включайте прибор до завершения монтажа.

• ⚠️ При необходимости перемещения или перестановки прибора в другое место обратитесь к опытным техническим специалистам за консультацией в отношении отключения и повторного подключения прибора.
• He устанавливайте прибор в прачечной.
• Прибор должен устанавливаться, эксплуатироваться и храниться в помещении с площадью по полу более 10 м². Устанавливайте внутренний блок на высоте не менее 2,5 м от уровня пола.
• Система трубопроводов должна быть размещена в помещении с площадью по полу более 10 м² в соответствии с национальными требованиями к эксплуатации газового оборудования.

УКАЗАНИЯ ПО ЭЛЕКТРИЧЕСКОЙ БЕЗОПАСНОСТИ

• ☒ Источник питания должен иметь номинальное напряжение, соответствующее характеристикам прибора. Диаметр шнура питания должен соответствовать техническим требованиям.
• ⚠️ Многополюсный выключатель должен быть установлен в стационарной электропроводке в соответствии с требованиями электромонтажа, а сам прибор должен иметь заземление в соответствии с национальными стандартами электрической безопасности.
• ⚠️ Стационарная электропроводка должна содержать выключатель для отключения всех полюсов с расстоянием между контактами не менее 3 мм в соответствии с национальными правилами электромонтажа, а прибор должен иметь заземление в соответствии с национальными стандартами электрической безопасности.
• ⚠️ Не используйте удлинители, разветвители и переходники. После завершения установки электрические компоненты должны быть недоступны для пользователя. Не используйте прибор, если Вы мокрые или босиком. Не пользуйтесь прибором, если у него повреждены сетевой шнур или вилка, если он не работает должным образом или был поврежден вследствие удара или падения.

• В случае повреждения сетевого шнура во избежание возникновения опасных ситуаций он должен быть заменен производителем, сотрудником сервисного центра или квалифицированным специалистом - опасность поражения электрическим током.

• В соответствии с национальным законодательством стационарная электропроводка должна включать устройство защитного отключения (УЗО) с номинальным остаточным рабочим током не выше 30 мА.

• ⚠️ В связи с достаточно высокой температурой в контуре хладагента следите за тем, чтобы соединительный кабель не соприкасался с медной трубкой.
• ⚠️ Обеспечьте безопасное заземление и надежное подсоединение заземляющего провода к специальной системе заземления здания. Прибор должен быть оснащен выключателем защиты от утечки тока и дополнительным автоматическим выключателем с достаточной отключающей способностью. Автоматический выключатель должен также иметь функции магнитного и теплового расцепления для обеспечения защиты в случае короткого замыкания и перегрузки.

Модель9К и 12К 18К 24К
Требуемая отключающая способность автоматического включателя	16А 20А 25А

- Детали подсоединения шнура питания и соединительного кабеля между внутренним и наружным блокам см. на электромонтажной схеме прибора.

ОЧИСТКА И УХОД

- ⚠️ ВНИМАНИЕ: Перед проведением технического обслуживания прибора убедитесь в том, что он выключен и отсоединен от электросети. Никогда не используйте пароочистители - опасность поражения электрическим током.

УТИЛИЗАЦИЯ УПАКОВОЧНОГО МАТЕРИАЛА

Упаковочный материал на 100% пригоден для переработки, о чем свидетельствует соответствующий символ ( ). Различные части упаковки должны быть утилизированы в полном соответствии с действующими местными правилами утилизации отходов.

Данный прибор изготовлен из материалов, допускающих переработку или повторное использование. Утилизируйте прибор в соответствии с местными правилами утилизации отходов. Дополнительную информацию о правилах обращения с бытовыми электроприборами, их утилизации и переработке можно получить в соответствующих государственных органах, службе сбора бытовых отходов или магазине, где был приобретен прибор. Данный прибор имеет маркировку в соответствии с Европейской Директивой 2012/19/EU по утилизации электрического и электронного оборудования (WEEE). Обеспечив правильную утилизацию данного изделия, вы поможете предотвратить негативные последствия для окружающей среды и здоровья человека.

Символ (☒) на самом изделии или в сопроводительной документации указывает на то, что данное изделие не должно утилизироваться как обычные бытовые отходы, а должно быть отдано на переработку в соответствующий пункт приема электрического и электронного оборудования.

ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ

парниковые газы, на которые распространяется действие Киотского протокола. Газ-хладагент находится внутри герметичного контура (R410a, GWP 2088). Макс. количество заправленного хладагента составляет 2,5 кг. Детальную информацию см. на табличке данных.

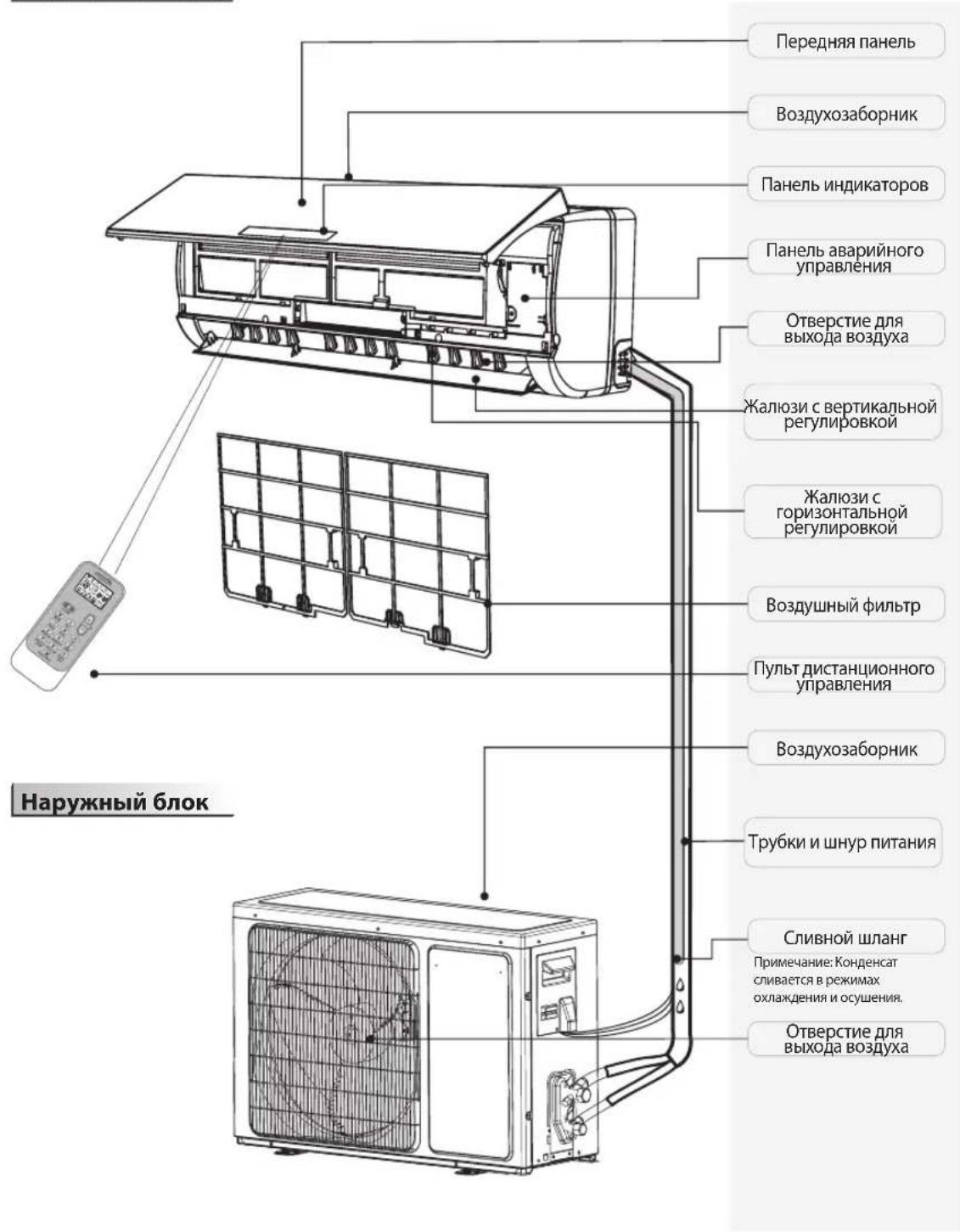

Внутренний блок

Передняя панель Воздухозаборник Панель индикаторов Панель аварийного управления Отверстие для выхода воздуха Жалюзи с вертикальной регулировкой Жалюзи с горизонтальной регулировкой Воздушный фильтр Пульт дистанционного управления Воздухозаборник Трубки и шнур питания Сливной шланг Примечание: Конденсат сливается в режимах охлаждения и осушения. Отверстие для выхода воздуха Наружный блок

Рисунки, содержащиеся в настоящем руководстве, основаны на внешнем виде стандартной модели. Следовательно, ваша модель кондиционера может отличаться от представленной на рисунке.

Пользовательский интерфейс

Индикатор температуры (1)

Показывает заданную температуру.

Показывает "FC" в качестве напоминания о необходимости очистки фильтра.

Индикатор рабочего режима (2)

Горит непрерывно во время эксплуатации.

Мигает во время выполнения оттаивания в наружном блоке.

Индикатор «6 ^th Sence» (3)

Горит непрерывно при включенном режиме «6 ^th sense».

Не горит при выключенном режиме «6 ^th sense».

Индикатор контроля фильтра (4)

Мигает при необходимости очистки фильтра.

Индикатор контроля фильтра начинает мигать через 720 часов использования в качестве напоминания о необходимости очистки фильтра.

После очистки фильтра нажмите кнопку сброса фильтра, расположенную на внутреннем блоке за передней панелью, для прерывания мигания индикатора контроля фильтра.

Индикатор влажности (5)

Горит при отображении уровня влажности.

Не горит при отображении температуры.

Индикатор таймера (6)

Горит непрерывно во время настройки.

Выключается по окончании времени работы таймера.

Индикатор режима "Ночной" (7)

Включается при настройке ночного режима. Индикатор рабочего режима мигает 10 раз, после чего весь дисплей выключается.

Для кондиционеров без функции управления через Wi-Fi мы рекомендуем использовать Wpro SmartClim: интеллектуальное устройство для управления кондиционером со смартфона через основные настройки Wi-Fi. Это устройство не входит в стандартный комплект поставки. Для получения дополнительной информации и приобретения устройства обращайтесь в нашу сервисную службу.

Пульт дистанционного управления

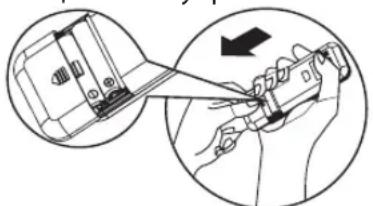

Установка батареек в пульт дистанционного управления

1. Подцепите тонким предметом и мягко отожмите крышку отделения для батареек вниз, а затем сдвиньте в направлении, указанном стрелкой и снимите, как показано на рисунке.
2. Вложите 2 батарейки AAA (1,5 В) в отделение для батареек. Проверьте правильность расположения полюсов "+" и "-".
3. Закройте крышку отделения для батареек на пульте дистанционного управления.

• Предварительная настройка пульта дистанционного управления

После каждой замены батарей пульта дистанционного управления он предварительно устанавливает режим теплового насоса. Пульт дистанционного управления кондиционированием теплового насоса может быть использован для управления только охлаждением АС-моделей.

Использование пульта дистанционного управления для управления прибором

- Для управления функциями прибора с помощью пульта дистанционного управления направьте пульт на приемник, встроенный во внутренний блок, для обеспечения передачи сигналов. - Для передачи сигнала с пульта дистанционного управления символ 🌐 мигает в течение 1 секунды. При получении сигнала пульта дистанционного управления прибор издает короткий звуковой сигнал.

Прием сигналов

• Пульт дистанционного управления может управлять кондиционером с расстояния до 7 м.
• Каждый раз при заменё батареек в пульте дистанционного управления он автоматически настраивается на режим теплового насоса.

Примечание: Следуйте указаниям, предусмотренным для пульта дистанционного управления, входящего в комплект кондиционера.

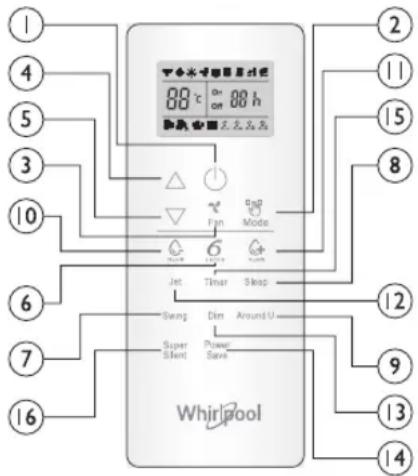

Описание функций кнопок (P1 - 04)

1. КНОПКА ON/OFF (ВКЛ/ВЫКЛ) При нажатии этой кнопки прибор включается или выключается.
2. КНОПКА FAN (ВЕНТИЛЯТОРА) Используется для выбора скорости вентилятора в заданной последовательности: "Авто", "Высокая", "Средняя" или "Низкая".
   4-5. КНОПКА ТЕМPERATURE (ВЫБОРА ТЕМПЕРАТУРЫ) Используется для выбора температуры в помещении. Используется для настройки времени в режиме таймера.
3. КНОПКА «6 ^th SENSE» Устанавливает или отменяет режим «6 ^th sense».
4. КНОПКА SWING (РЕГУЛИРОВКИ ЖАЛЮЗИ) Используется для включения или выключения функции регулировки положения жалюзи и выбора требуемого направления потока воздуха (вверх/вниз).
   10-11. КНОПКА НУМИДITY (ВЛАЖНОСТИ) Используется для установки требуемого уровня влажности (доступны только в режиме «6 ^th SENSE»).
5. КНОПКА SUPER SILENT (РЕЖИМА "СУПЕРТИХИЙ") Используется для включения или выключения супертихого режима для максимально низкого уровня шума.

Символы на дисплее пульта дистанционного управления

1 4 5 3 10 6 7 16 88°C on 88 h Fan Mode Jet Timer Skip Swing Dim Around U Super Shint Power Save Whirlpool 2 11 15 8 12 9 13 14

2. КНОПКА MODE (ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ)

9. КНОПКА AROUND U (ФУНКЦИИ "ЦИРКУЛЯЦИЯ ВОЗДУХА")

14. КНОПКА POWER SAVE (ФУНКЦИИ ЭНЕРГОСБЕРЕЖЕНИЯ)

Используется для выбора рабочего режима в следующей последовательности: «Охлаждение», «Нагревание» или «Вентилятор». 8. КНОПКА SLEEP (РЕЖИМА "НОЧНОЙ") Используется для выбора ночного режима в заданной последовательности: "Ночной 1", "Ночной 2", "Ночной 3", "Ночной 4" и "Ночной выкл."
Используется для включения или выключения функции циркуляции воздуха.
12. КНОПКА ЛЕТ (ФУНКЦИИ "ТУРБО") Используется для включения или выключения функции быстрого отопления или охлаждения.
13. КНОПКА DIM (РЕГУЛИРОВКИ ЯРКОСТИ) Используется для включения или выключения подсветки дисплея внутреннего блока.
Используется для включения или выключения функции энергосбережения.
15. КНОПКА TIMER (ТАЙМЕРА) Используется для настройки времени включения или выключения прибора.

Активация пульта дистанционного управления нажатием кнопки разблокировки

Индикатор режима "Охлаждение"

Индикатор увеличения влажности

Индикатор уменьшения влажности

Индикатор режима "Только вентилятор" Индикатор режима "Отопление"

Индикатор функции "Циркуляция воздуха"

Индикатор функции "Турбо"

Автоматический выбор скорости вентилятора

Высокая скорость вентилятора

Средняя скорость вентилятора

Низкая скорость вентилятора

Индикатор режима "Супертихий"

Индикатор «6 ^th SENSE»

Индикатор режима энергосбережения

Индикатор режима "Ночной 1"

Индикатор режима "Ночной 2"

Индикатор режима "Ночной 3"

Индикатор режима "Ночной 4"

Индикатор заданной температуры

Индикатор настройки таймера

Передача сигналов

Нажмите кнопку, включится подсветка и функциональные кнопки будут активированы для использования. Для блокировки пульта дистанционного управления нажмите кнопку еще раз. Если в течение 10

секунд с пульта дистанционного управления не будет выполнена ни одна операция, пульт будет автоматически заблокирован.

Пульт дистанционного управления

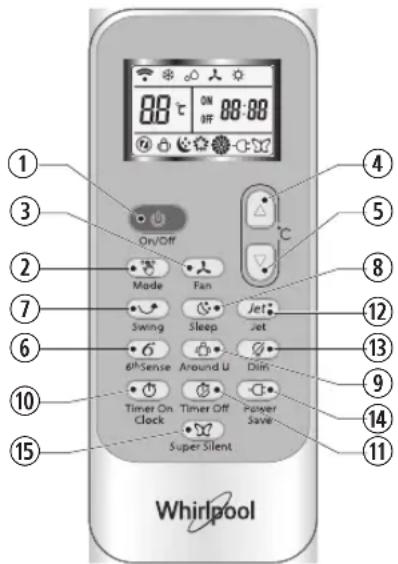

Описание функций кнопок (J1 - 3A)

1. КНОПКА ON/OFF (ВКЛ/ВЫКЛ)

При нажатии этой кнопки прибор включается или выключается.

2. КНОПКА MODE (ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ)

Используется для выбора рабочего режима в заданной последовательности: "Охлаждение", "Осушение", "Только вентилятор" или "Отопление".

3. КНОПКА FÁN (ВЕНТИЛЯТОРА)

Используется для выбора скорости вентилятора в заданной последовательности: "Авто", "Высокая", "Средняя" или "Низкая".

4-5. КНОПКА ТЕМРЕРАTURE (ВЫБОРА ТЕМПЕРАТУРЫ)

Используется для выбора температуры в помещении. Используется для настройки времени в режиме таймера и на часах реального времени.

6. KHÓNKA «6 ^TH SÉNSE»

Устанавливает или отменяет режим «6 ^th sense».

7. КНОПКА SWING (РЕГУЛИРОВКИ ЖАЛЮЗИ)

Используется для включения или выключения функции регулировки положения жалюзи и выбора требуемого направления потока воздуха (вверх/вниз).

8. КНОПКА SLEEP (РЕЖИМА "НОЧНОЙ")

Используется для выбора ночного режима в заданной последовательности: "Ночной 1", "Ночной 2", "Ночной 3", "Ночной 4" и "Ночной выкл".

9. КНОПКА AROUND U (ФУНКЦИИ "ЦИРКУЛЯЦИЯ ВОЗДУХА")

Используется для включения или выключения функции циркуляции воздуха.

10. КНОПКА TIMER ON/CLOCK (ВКЛЮЧЕНИЯ/ ВЫКЛЮЧЕНИЯ ТАЙМЕРА)

Используется для настройки текущего времени. Используется для активации или деактивации включения таймера.

11. КНОПКА TIMER OFF (ВЫКЛЮЧЕНИЯ ТАЙМЕРА)

Используется для активации или деактивации выключения таймера.

88°C ON 88:88 OFF On/Off Mode Fan Jet Swing Sleep Jet 6thSense Around U Drill Timer On Clock Timer Off Power Save Super Silent Whirlpool

12. КНОПКА ЛЕТ (ФУНКЦИИ «ТУРБО»)

Используется для включения или выключения функции быстрого отопления или охлаждения.

13. КНОПКА DIM (РЕГУЛИРОВКИ ЯРКОСТИ)

Используется для включения или выключения подсветки дисплея внутреннего блока.

14. КНОПКА POWER SAVE (ФУНКЦИИ ЭНЕРГОСБЕРЕЖЕНИЯ)

Используется для включения или выключения функции энергосбережения.

15. КНОПКА SUPER SILENT (РЕЖИМА "СУПЕРТИХИЙ")

Используется для включения или выключения супертихого режима для максимально низкого уровня шума.

Символы на дисплее пульта дистанционного управления

Индикатор режима "Охлаждение"

Индикатор режима "Осушение"

Индикатор режима "Только вентилятор"

Индикатор режима "Отопление"

Индикатор «6 ^th SENSE» Инди

катор функции

Индикатор режима "Ночной 1"

Индикатор режима "Ночной 2"

Индикатор режима "Ночной 3"

Индикатор режима "Ночной 4"

функции "Циркуляция воздуха"

Автоматический выбор скорости вентилятора

Высокая скорость вентилятора

Средняя скорость вентилятора

Низкая скорость вентилятора

Индикатор режима "Супертихий"

Индикатор функции "Турбо"

Передача сигналов

38 Индикатор настройки таймера

Индикатор текущего времени

Индикатор заданной температуры

Индикатор режима энергосбережения

ЗАЩИТА

Условия функционирования

Система защиты может отключать и останавливать прибор в указанных ниже случаях.

Отопление	Температура наружного воздуха выше 24 °C
	Температура наружного воздуха ниже -7 °C
	Температура воздуха в помещении выше 27 °C
Охлаждение	Температура наружного воздуха выше 43 °C
	Температура воздуха в помещении ниже 21 °C
Осушение	Температура воздуха в помещении ниже 18 °C

Если кондиционер работает в режиме "Охлаждение" или "Осушение" при открытой двери или окне и относительной влажности выше 80 % в течение долгого времени, из выпускного отверстия может начать капать конденсат.

Особенности системы защиты

При остановке функционирования или смене режима в процессе функционирования выждите не менее 3 минут, прежде чем запустить прибор повторно. При включении прибора непосредственно после подключения к источнику питания возможна задержка прим. 20 секунд, прежде чем прибор начнет функционировать. При полной остановке функционирования нажмите кнопку ВКЛ/ВЫКЛ для повторного запуска прибора. В случае сброса времени на таймере его необходимо задать заново.

Особенности режима "Охлаждение"

Антиобледенение

Если температура теплообменника внутреннего блока падает до 0° или ниже, компрессор останавливается в целях защиты прибора.

Особенности режима "Отопление"

Предварительный прогрев Для предотвращения выхода холодного воздуха требуется 2 - 5 минут для прогрева внутреннего блока после активации режима "Отопление". Во время прогрева вентилятор внутреннего блока не работает.

Оттаивание

В режиме Отопления прибор автоматически оттаивает (устраняет обледенение) в целях увеличения эффективности. Как правило, эта фаза занимает 6 - 10 минут. Во время оттаивания вентилятор перестает работать и индикатор рабочего режима мигает. По окончании оттаивания прибор автоматически возвращается в режим Отопление.

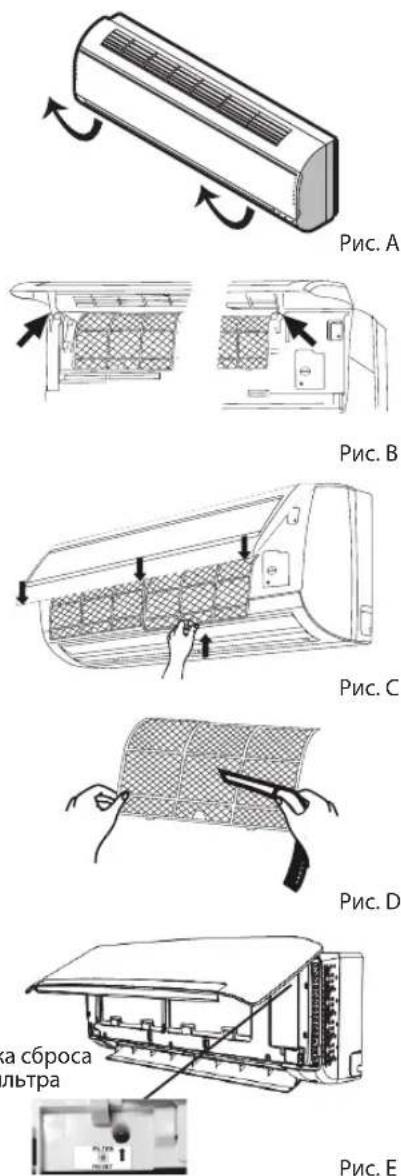

Очистка передней панели внутреннего блока

1. Отсоединение от источника питания

Перед отсоединением прибора от источника питания выключите его.

2. Снятие передней панели

Откройте переднюю панель, как показано стрелками (рис. А).

Захватите переднюю панель снизу за прорези, оттяните с силой на себя и отсоедините (рис. В).

3. Очистка передней панели

Протрите переднюю панель сухой и мягкой тканью. Если прибор сильно загрязнен, смочите ткань теплой водой (не выше 40 °C). Дайте высохнуть.

4. Установка и закрывание передней панели

Установите переднюю панель на место и закройте, отжав ее вниз.

Примечания:

• Не используйте агрессивные вещества, такие как бензин, а также абразивные вещества для очистки прибора.
• Не допускайте попадания воды на внутренний блок - опасность поражения электрическим током!

Очистка воздушного фильтра

Очистку воздушного фильтра следует производить примерно через каждые 200 часов эксплуатации. При эксплуатации кондиционера в очень пыльной среде рекомендуется очищать воздушный фильтр каждые две недели.

1. Отсоединение от источника питания

Перед отсоединением прибора от источника питания выключите его.

2. Снятие воздушного фильтра (рис. С).

1. Откройте переднюю панель. 2. Мягко нажмите на ручку фильтра. 3. Извлеките фильтр.

3. Очистка воздушного фильтра (рис. D)

При сильном загрязнении фильтра очистите его с помощью теплого мыльного раствора или нейтрального чистящего средства. Дайте высохнуть.
4. Установите фильтр на место, нажмите кнопку сброса фильтра (рис. Е) с правой стороны с помощью тонкого цилиндрического предмета, а затем закройте переднюю панель.

Примечания:

• После снятия воздушного фильтра не дотрагивайтесь руками до пластин жалюзи внутреннего блока во избежание получения травм.
• Не пытайтесь очищать внутреннюю полость кондиционера самостоятельно.
• Не мойте воздушный фильтр в посудомоечной машине.

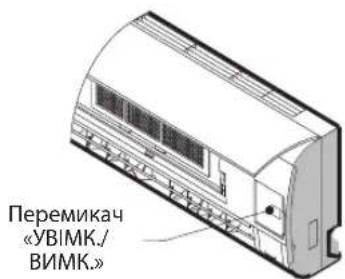

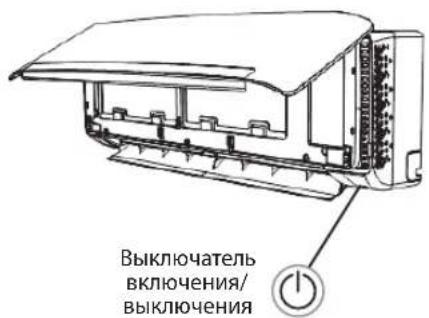

УПРАВЛЕНИЕ В АВАРИЙНОЙ СИТУАЦИИ

В случае возникновения аварийной ситуации или отсутствия пульта дистанционного управления можно управлять кондиционером с помощью выключателя включения/выключения, расположенного на внутреннем блоке.

• Включение прибора: Если прибор выключен, то при нажатии этой кнопки он включается и активирует режим 6 ^th SENSE.
• Выключение прибора: Если прибор включен, то при нажатии этой кнопки он перестает работать.

Примечание: Не нажимайте на кнопку слишком долго во избежание нарушения функционирования.

Функция автоматического перезапуска

При необходимости активации функции автоматического перезапуска включите подачу питания, нажмите кнопку ВКЛ/ВЫКЛ на внутреннем блоке и удержите ее в течение более 5 секунд - функция автоматического перезапуска активируется, в подтверждение чего выдается короткий звуковой сигнал.

Для деактивации функции автоматического перезапуска нажмите кнопку ВКЛ/ВЫКЛ на внутреннем блоке и удерживайте ее в течение более 5 секунд - функция автоматического перезапуска деактивируется с коротким звуковым сигналом, и кондиционер переходит в режим ожидания.

Утилизация батареек

В целях сохранения природных ресурсов и содействия вторичной переработке материалов собирайте отработанные батарейки отдельного от другого мусора и бесплатно сдавайте их в местные пункты приема батареек.

Рис. А Рис. В Рис. С Рис. Д а сброса льтра Рис. Е

Выключатель включения/ выключения

Выключатель включения/ выключения

Указания по монтажу

Схема монтажа

Расстояние от стены должно составлять более 50 мм Внутренний блок Расстояние от пола должно составлять более 2500 мм Наружный блок Расстояние от воздухозаборника до стены должно составлять более 250 мм Расстояние от отверстия для выхода воздуха до стены должно составлять более 500 мм Поробную информацию о монтаже можно найти на веб-сайте: docs.whirlpool.eu Расстояние от потолка должно составлять более 200 мм Расстояние от стены должно составлять более 50 мм ПРИМЕЧАНИЕ: Изображение на рисунке дано в качестве примера и может не соответствовать в точности внешнему виду вашего прибора. Монтаж должен выполняться силами специалистов сертифицированного сервисного центра в соответствии с действующими национальными стандартами электромонтажа. Расстояние от воздухозаборника до стены должно составлять более 250 мм Более 250 мм

При монтаже соединительного кабеля обратите особое внимание на совпадение цветов жил и количества контактов у наружного и внутреннего блока.

Технические характеристики кабелей

Емкость (БТЕ/ч)	Шнур питания		Соединительный кабель
	Тип	Обычное сечение	Тип	Обычное сечение
7K, 9K, 12K H07	RN-F 1,0 мм	^2X3 H07	RN-F 1,0 мм	^2X5
18K H07RN	F 1,5 мм	^2X3 H07	RN-F 1,5 мм	^2X5
24 K H07RN	F 2,5 мм	^2X3 H07	RN-F 2,5 мм	^2X5

Проблемы, возникающие в процессе эксплуатации, часто бывают вызваны незначительными причинами. Поэтому, прежде чем обращаться в сервисную службу, проверьте возможную причину по следующей таблице. Так вы сможете сэкономить время и избежать ненужных расходов.

Проблема	Анализ причины
Прибор не работает	Сработало защитное устройство или перегорел предохранитель?Подождите 3 минуты и попробуйте включить прибор снова. Защитное устройство могло заблокировать прибор.Сели батарейки в пульте дистанционного управления?Вилка шнура питания не подсоединена надлежащим образом?
Отсутствие потока воздуха в режиме охлаждения или отопления	Загрязнен воздушный фильтр?Засорены отверстия для забора и выхода воздуха?Задана ненадлежащая температура?Открыты двери или окна?
Неэффективное управление	Имело место серьезное нарушение функционирования (из-за слишком сильного разряда статического электричества, аномального напряжения питания)? Отметьте факт нарушения функционирования, в этом случае отсоедините вилку шнура питания от источника питания и через 2 - 3 секунды подсоедините снова.
Задержка выполнения команд	При изменении режима в процессе эксплуатации может возникать 3-минутная задержка.
Странный запах	Этот запах может исходить от другого источника, например, мебели, дыма, всасываемого в прибор и выпускаемого в окружающий воздух.
Звук течения воды	Нормальное явление, связанное с движением хладагента в кондиционере.Звук оттаивания в режиме отопления.
Треск	Этот звук может быть вызван расширением или сжатием передней панели в результате колебаний температуры.
Водяная пыль из выходного отверстия	Водяная пыль появляется при низкой температуре воздуха в помещении? Нормальное явление, связанное с выходом холодного воздуха из внутреннего блока в режиме охлаждения или осушения.
Индикатор рабочего режима мигает, однако вентилятор внутреннего блока не работает.	Прибор переключается из режима отопления на оттаивание. Индикатор должен выключиться и вернуться в режим отопления.

Примечание: Если проблемы сохраняются, включите прибор, отсоедините его от источника питания и обратитесь в ближайший сертифицированный сервисный центр Whirlpool. Не пытайтесь перемещать, разбирать, ремонтировать или модифицировать прибор самостоятельно.

ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ

Перед тем как связаться с Центром обслуживания клиентов:

1. Попробуйте решить проблему самостоятельно, руководствуясь указаниями в разделе "Поиск и устранение неисправностей".
2. Выключите и снова включите изделие, чтобы проверить, не исчезнет ли неисправность.

Если после проведения указанных выше проверок неисправность сохраняется, свяжитесь с Центром обслуживания клиентов.

Предоставьте следующие сведения:

• краткое описание неисправности;
  • точная модель кондиционера;
• сервисный номер (номер, следующий после слова SERVICE на табличке данных, расположенной на боковой или нижней стороне прибора).

Сервисный номер также указан в гарантийном буклете;

- ваш полный адрес;

- ваш номер телефона.

При необходимости выполнения ремонта обращайтесь в Центр обслуживания клиентов (это гарантирует использование оригинальных запчастей и надлежащее выполнение ремонта).

При этом необходимо представить оригинальный счет.

Несоблюдение данных указаний может привести к возникновению риска несчастного случая и повреждения оборудования.

SERVICE

0000 000 00000

Примечание: Если вам нужна полная версия руководства по эксплуатации прибора, вы можете загрузить ее с веб-сайта по следующей ссылке: docs.whirlpool.eu с помощью QR-кода

ВАЖНО Е ДА ГИ ПРОЧЕТЕТЕ И ДА ГИ СПАЗВАТЕ

ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ

ПОЧИСТВАНЕ И ПОДДРЪЖКА

ДЕКЛАРАЦИИ ЗА СЪОТВЕТСТВИЕ

Индикатор 6 ^th Sense (Шесто чувство) (3)

Индикатор на таймера (6)

Устройство за дистанционно управление

1. БУТОН ЗА ОН/OFF (ВКЛЮЧВАНЕ И ИЗКЛЮЧВАНЕ)

4-5. БУТОНИ ЗА ТЕМПЕРАТУРЕ (ТЕМПЕРАТУРАТА)

Индикатор за режим на охлаждане
Индикатор за повишена влажност
Индикатор за понижена влажност
Индикатор за режим на вентиляция
Индикатор за режим за отопление

(10) Индикатор Around U Индикатор 6

Устройство за дистанционно управление

1. БУТОН ЗА ОН/OFF (ВКЛЮЧВАНЕ И ИЗКЛЮЧВАНЕ)

1. БУТОН ЗА MODE (РЕЖИМА НА РАБОТА)

1. БУТОН ЗА FAN (ВЕНТИЛАТОРА)

4-5. БУТОНИ ЗА ТЕМPERATURE (ТЕМПЕРАТУРАТА)

1. БУТОН ЗА SWING (ДВИЖЕНИЕ НА СТРУЯТА)

1. БУТОН ЗА TIMER OFF (ЧАСА НА ИЗКЛЮЧВАНЕ)

1. БУТОН ЗА POWER SAVE (ИКОНОМИЧЕН РЕЖИМ)

Индикатор за режим за отопление

Индикатор Around U

Особености на режима за отопление

УПРАВЛЕНИЕ В ИЗВЪНРЕДНИ СИТУАЦИИ

Инструкции за монтаж

Монтажна схема

• ваши телефонен номер.

Дисплей встановленого таймера

Передача сигналу

2. КНОПКА «MODE» (РЕЖИМ)

12. КНОПКА РЕЖИМУ «ЖЕТ»

15. КНОПКА «TIMER» (ТАЙМЕР)

1. КНОПКА «МОДЕ» (РЕЖИМ)

1. КНОПКА «FAN» (ВЕНТИЛЯТОР)

4-5. КНОПКА «ТЕМПЕРАТУРА»

1. КНОПКА «SWING» (КОЛИВАННЯ)

1. КНОПКА РЕЖИМУ «AROUND U»

Индикатор 6 ^th Sense Индикатор

«Around U»

38 Дисплей встановленого таймера

Перемикач «УВІМК./ ВІМК.»

Перемикач «УВІМК./ ВИМК.»
