MANUAL DE UTILIZARE SPIW4222 WHIRLPOOL

Instrucțiuni de utilizare

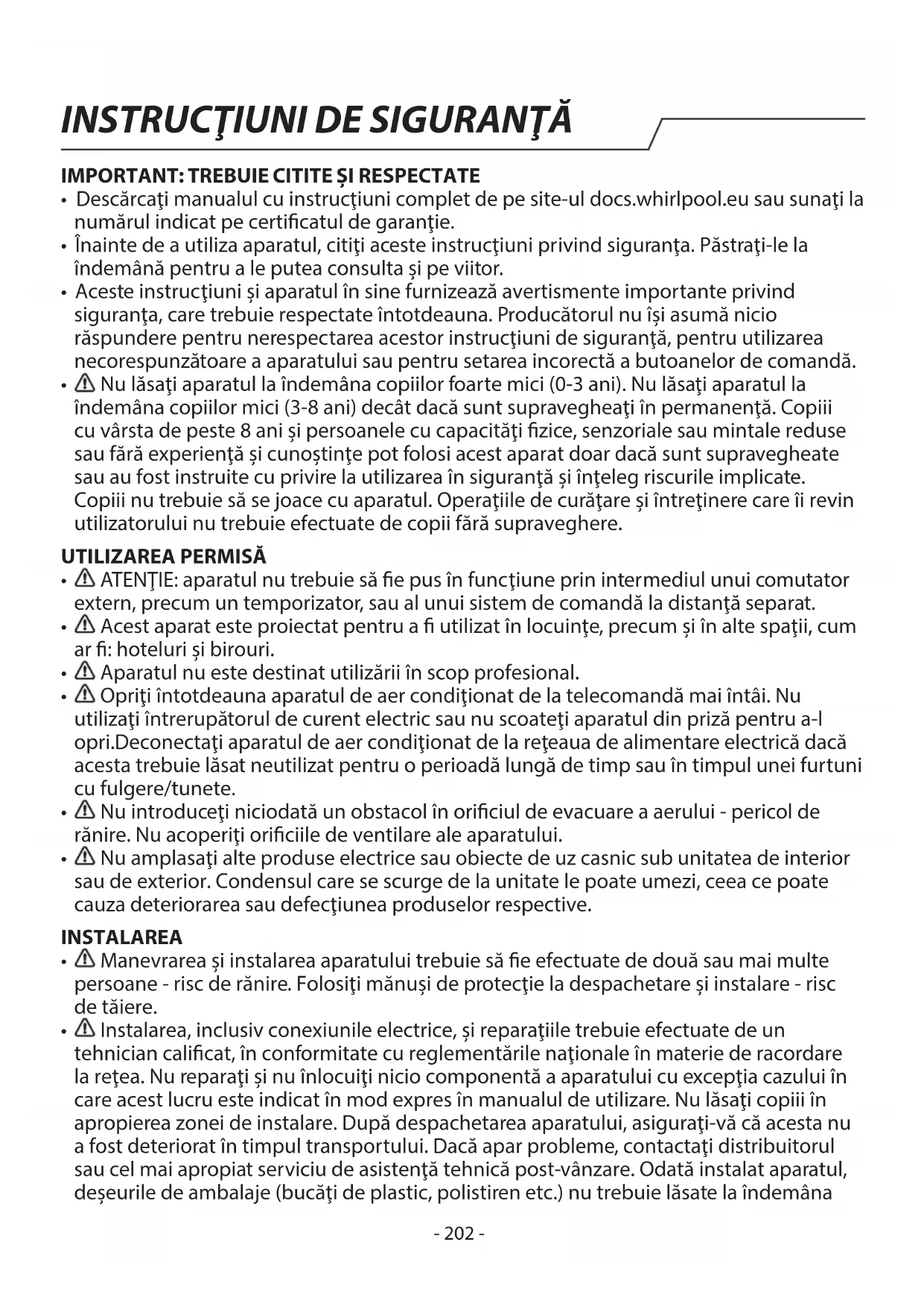

• Descărcați manualul cu instrucțiuni complet de pe site-ul docs.whirlpool.eu sau sunați la numărul indicat pe certificatul de garanție.
• Înainte de a utiliza aparatul, citiți aceste instrucțiuni privind siguranța. Păstrați-le la îndemână pentru a le putea consulta și pe viitor.
• Aceste instrucțiuni și aparatul în sine furnizează avertismente importante privind siguranța, care trebuie respectate întotdeauna. Producătorul nu își asumă nicio răspundere pentru nerespectarea acestor instrucțiuni de siguranță, pentru utilizarea necorespunzătoare a aparatului sau pentru setarea incorrectă a butoanelor de comandă.
• Nu lăsați aparatul la îndemâna copiilor foarte mici (0-3 ani). Nu lăsați aparatul la îndemâna copiilor mici (3-8 ani) decât dacă sunt supravegheați în permanență. Copiii cu vârsta de peste 8 ani și persoanele cu capacități fizice, senzoriale sau mintale reduse sau fără experiență și cunoștințe pot folosi acest aparat doar dacă sunt supravegheate sau au fost instruite cu privire la utilizarea în siguranță și înțeleg riscurile implicate. Copiii nu trebuie să se joace cu aparatul. Operațiile de curățare și întreținere care îi revin utilizatorului nu trebuie efectuate de copii fără supraveghere.

UTILIZAREA PERMISĂ

• ATENTIE: aparatul nu trebuie să fie pus în funcțiune prin intermediul unui comutator extern, precum un temporizator, sau al unui sistem de comandă la distanță separat.
• Acest aparat este proiectat pentru a fi utilizat în locuințe, precum și în alte spații, cum ar fi: hoteluri și birouri.
• Aparatul nu este destinat utilizării în scop profesional.
• ⚠️ Opriți întotdeauna aparatul de aer condiționat de la telecomandă mai întâi. Nu utilizați întrerupătorul de curent electric sau nu scoateți aparatul din priză pentru a-l opri.Deconectați aparatul de aer condiționat de la rețeaua de alimentare electrică dacă acesta trebuie lăsat neutilizat pentru o perioadă lungă de timp sau în timpul unei furtuni cu fulgere/tunete.
• ⚠ Nu introduceti niciodată un obstacol în orificiul de evacuare a aerului - pericol de rănire. Nu acoperiți orificiile de ventilare ale aparatului.
• Nu amplasati alte produse electrice sau obiecte de uz casnic sub unitatea de interior sau de exterior. Condensul care se scurge de la unitate le poate umezi, ceea ce poate cauza deteriorarea sau defectiunea produselor respective.

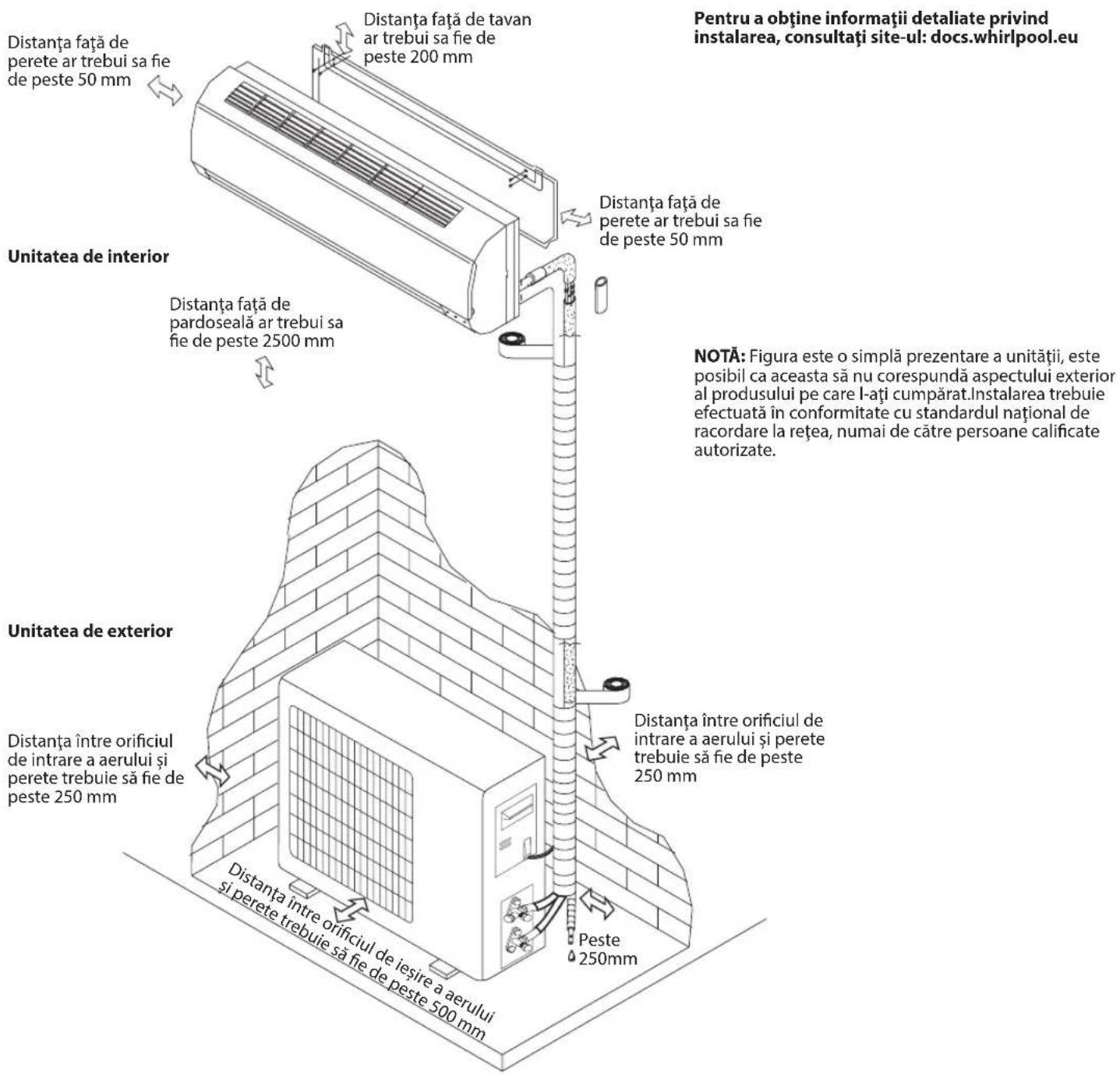

INSTALAREA

• Manevrarea și instalarea aparatului trebuie să fie efectuate de două sau mai multe persoane - risc de rănire. Folosiți mănuși de protecție la despachetare și instalare - risc de tăiere.
• Instalarea, inclusiv conexiunile electrice, și reparațiile trebuie efectuate de un tehnician calificat, în conformitate cu reglementările naționale în materie de racordare la rețea. Nu reparați și nu înlocuți nicio componentă a aparatului cu excepția cazului în care acest lucru este indicat în mod expres în manualul de utilizare. Nu lăsați copiii în apropierea zonei de instalare. După despachetarea aparatului, asigurați-vă că acesta nu a fost deteriorat în timpul transportului. Dacă apar probleme, contactați distribuitorul sau cel mai apropiat serviciu de asistență tehnică post-vânzare. Odată instalat aparatul, deșeurile de ambalaje (bucăți de plastic, polistiren etc.) nu trebuie lăsate la îndemâna

copiilor - risc de asfixiere. Înainte de orice operație de instalare, aparatul trebuie să fie deconectat de la rețeaua de alimentare electrică de la distanță - pericol de electrocutare. În timpul instalării, aveți grijă ca aparatul să nu deterioreze cablul de alimentare - risc de incendiu sau de electrocutare. Activați aparatul numai atunci când instalarea a fost finalizată.

• Când deplasați sau mutați aparatul de aer condiționat, consultați tehnicieni de service cu experiență pentru deconectarea și reinstalarea unității.
• Aparatul nu trebuie instalat în camera tehnică.
• Aparatul trebuie instalat, utilizat și depozitat într-o încăpere cu o suprafață utilă mai mare de 10 m². Montați unitatea de interior la o distanță de cel puțin 2,5 m față de podea sau față de nivelul solului.
• Instalarea conductelor trebuie să aibă loc într-o încăpere cu o suprafață utilă mai mare de 10 m², în conformitate cu reglementările naționale privind gazele.

AVERTISMENTE PRIVIND ALIMENTAREA CU ENERGIE ELECTRICĂ

• Alimentarea cu energie electrică trebuie să fie la tensiune nominală, cu circuite speciale pentru aparat. Diametrul cablului de alimentare trebuie să corespundă cerințelor.
• La instalațiile fixe trebuie să se instaleze un întrerupător multipolar, în conformitate cu normele de racordare la rețea, iar aparatul trebuie legat la pământ în conformitate cu standardele naționale privind siguranța electrică.
• La instalațiile fixe, trebuie conectat un întrerupător multipolar, cu un interval de contact de cel puțin 3 mm între toți polii, în conformitate cu normele de racordare la rețea, iar aparatul trebuie legat la pământ în conformitate cu standardele naționale privind siguranța electrică.
• Nu utilizați prelungitoare, prize multiple sau adaptoare. După finalizarea instalării, componentele electrice nu trebuie să mai fie accesibile pentru utilizator. Nu utilizați aparatul dacă aveți părți ale corpului umede sau când sunteți desculți. Nu puneți în funcțiune acest aparat dacă are cablul de alimentare sau ștecherul deteriorat, dacă nu funcționează corespunzător sau dacă a fost deteriorat sau a căzut pe jos.
• În cazul în care cablul de alimentare este deteriorat, acesta trebuie să fie înlocuit cu unul identic de către producător, agentul său de service sau alte persoane calificate, pentru a evita orice pericol sau risc de electrocutare.
• La instalațiile fixe, în conformitate cu legislația națională, trebuie inclus un dispozitiv de curenți diferențiali reziduali (RCD), care are un curent nominal de funcționare reziduală de maxim30 mA.
• Temperatura circuitului de răcire va fi ridicată, vă rugăm să feriți cablul de interconectare de tubul de cupru.
• Asigurați o împământare sigură și un cablu de împământare conectat la sistemul special de împământare al clădirii, instalat de profesioniști. Aparatul trebuie să fie prevăzut cu un întrerupător electric de protecție împotriva scurgerilor și cu un întrerupător auxiliar de capacitate suficientă.Întrerupătorul trebuie să aibă, de asemenea, o funcție de declanșare magnetică și termică pentru a asigura protecția la scurtcircuit și suprasarcină.

INSTRUCTIUNI DE SIGURANTĂ

Model 9K & 12K 18K 24K
Capacitatea necesară a întrerupătorului	16A	20A	25A

- Pentru conectarea cablului de alimentare și a racordului prin cablu între unitățile de interior și cele de exterior, vă rugăm să consultați schema de conexiuni a aparatului.

CURĂȚAREA ȘI ÎNTRETINEREA

- AVERTISMENT: Asigurați-vă că aparatul este oprit și deconectat de la rețeaua de alimentare electrică înainte de a efectua orice operație de întreținere; nu folosiți niciodată aparate de curățare cu aburi - risc de electrocutare.

ELIMINAREA AMBALAJULUI

Ambalajul este reciclabil în proporție de 100% și este marcat cu simbolul reciclării ( ). Prin urmare, diferitele părți ale ambalajului trebuie eliminate în mod corespunzător și în conformitate cu normele stabilite de autoritățile locale privind eliminarea deșeurilor.

ELIMINAREA APARATELOR ELECTROCASNICE

Acest aparat este fabricat cu materiale reciclabile sau reutilizabile. Eliminați-l în conformitate cu normele locale referitoare la eliminarea deșeurilor. Pentru informații suplimentare referitoare la tratarea, valorificarea și reciclarea aparatelor electrocasnice, contactați autoritățile locale competente, serviciul de colectare a deșeurilor menajere sau magazinul de unde ați achiziționat aparatul. Acest aparat este marcat în conformitate cu Directiva europeană 2012/19/UE privind deșeurile de echipamente electrice și electronice (DEEE). Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea consecințelor negative asupra mediului înconjurător și sănătății persoanelor.

Simbolul (☒) de pe produs sau de pe documentele care îl însoțesc indică faptul că acest aparat nu trebuie eliminat ca deșeu menajer, ci trebuie predat unui centru de colectare corespunzător, pentru reciclarea echipamentelor electrice și electronice.

DECLARATII DE CONFORMITATE

Acest produs conține gaze fluorurate cu efect de seră menționate în Protocolul de la Kyoto, gazul de răcire aflându-se într-un sistem sigilat ermetic. (R410a, GWP 2088). Cantitatea maximă de încărcare a agentului frigorific este de 2,5 kg. Pentru informații detaliate, vă rugăm să consultați plăcuța cu datele tehnice ale aparatului.

Descrierea produsului

Unitatea de interior

Panou frontal Orificiu de intrare a aerului Panou afișaj Panou de urgență Orificiu de ieșire a aerului Fantă de reglare pe verticală Fantă de reglare pe orizontală Filtru de aer Telecomandă Orificiu de intrare a aerului Tevi și cablul de alimentare Furtun de evacuare Notă: Evacuarea apei de condens in modul de RĂCIRE sau USCARE. Orificiu de ieșire a aerului Unitatea de exterior

Cifrele din acest manual se bazează pe vederea externă a unui model standard. În consecință, forma poate diferi de cea a aparatului de aer condiționat pe care l-ați ales.

Interfață operator

Indicator de temperatură (1)

Temperatură setată pe afișaj.

Afisează "FC" pentru a vă reaminti să curățați filtrul.

Indicator functionare (2)

Se aprinde în timpul funcționării.

Clipește în timpul decongelării unității.

Se aprinde când este activată funcția 6th Sense.

Se stinge când este dezactivată funcția 6th Sense.

Indicator de monitorizare a filtrului (4)

Cripeşte când filtrul necesită curățare.

Indicatorul de monitorizare a filtrului clipește după 720 de ore de utilizare pentru a vă aminti să curățați filtrul.

După curățarea filtrului, apăsați butonul de resetare a filtrului de pe unitatea de interior din spatele panoului frontal, pentru a întrerupe clipirea indicatorului de monitorizare a filtrului.

Indicator de umiditate (5)

Se aprinde atunci când indică nivelul de umiditate.

Se stinge atunci când indică temperatura.

Indicator temporizator (6)

Se aprinde în timpul configurării.

Se stinge la finalizarea operației de temporizare.

Indicator mod de veghe (7)

Se aprinde după setarea modului de veghe, indicatorul de funcționare va clipi de 10 ori, după care întregul ecran se va stinge.

Pentru aparatele de aer condiționat fără comandă Wi-Fi, vă recomandăm Wpro SmartClim: un dispozitiv inteligent de comandă prin Wi-Fi a principalelor setări ale aparatului dumneavoastră de pe smartphone.

Acest accesoriu nu este inclus în ambalajul produsului. Pentru detalii suplimentare și achiziție, vă rugăm să contactați Serviciul de asistență tehnică post-vânzare.

Telecomandă

Introduceți bateriile în telecomandă

1. Introduceti un pin și apăsați usor capacul bateriei și împingeti în direcția indicată de săgeată pentru a o scoate, conform ilustratiei.
2. Introduceți 2 baterii AAA (1,5 V) în locaș. Asigurați-vă că este respectată polaritatea „+” și „-”.
3. Inchideți capacul bateriei de pe telecomandă.

De fiecare dată după ce sunt înlocuite bateriile telecomenzii sau aceasta este alimentată cu energie electrică, are loc presetarea automată a pompei de căldură; dacă aparatul de aer condiționat pe care l-ăți achiziționat este doar un dispozitiv de răcire, poate fi utilizată și telecomanda pompei de căldură.

Utilizarea telecomenzii pentru a controla aparatul

• Pentru a acționa aparatul cu ajutorul telecomenzii, îndreptați telecomanda către dispozitivul de recepție de pe unitatea de interior, pentru a asigura sensibilitatea de recepție.
• Pentru a trimite un mesaj de la telecomandă, simbolul va clipi timp de 1 secundă. La primirea mesajului, aparatul va emite un semnal sonor.

• Telecomanda va acționa aparatul de aer condiționat de la o distanță de până la 7 m.
• De fiecare dată când bateriile telecomenzii sunt înlocuite, aceasta este prestabilită la modul pompă de căldură.

Notă: pentru funcționarea aparatului de aer condiționat, vă rugăm să urmați instrucțiunile corespunzătoare telecomenzii primite.

Descrierea funcțională a butoanelor (P1-04)

1. BUTONUL ON/OFF (Pornit/Oprit) Pornește sau oprește aparatul dacă este apăsat.
2. BUTONUL FAN (VENTILATORULUI) Se utilizează pentru a selecta viteza ventilatorului în ordinea automat, ridicată, medie sau redusă.
   4-5. BUTONUL TEMPERATURE (DE TEMPERATURĂ) Se utilizează pentru a selecta temperatura ambiantă. Se utilizează pentru a seta ora în modul de temporizare.
3. BUTONUL FUNCTIEI 6th SENSE Se utilizează pentru setarea sau anularea functiei 6th Sense.
4. BUTONUL SWING (DE OSCILARE) Oprește sau începe oscilarea fantei de reglare pe orizontală și setează direcția dorită a fluxului de aer, în sus sau în jós.
   10-11. BUTONUL HUMIDITY (DÉ UMIDITATE) Se utilizează pentru a seta nivelul de umiditate dorit, fiind disponibil numai în modul 6th SENSE.
5. BUTONUL FUNCTIEI SUPER SILENT Se utilizează pentru a porni sau opri operația în modul de silențiozitate ridicată (Super Silent), pentru a asigura un mediu cu zgomot redus.

Simboluri pe afişajul telecomenzii

Indicator de răcire Viteza

automată a ventil

Indicator de umiditate plus

Viteză ridicată ventilatorului

Indicator de umiditate minus

Viteză medie a ventilatorului

Indicator numai pentru ventilator

Viteză redusă a ventilatorului Indicator funcție Super Silent

Indicator de încălzire

Se utilizează pentru a selecta modul de functionare în ordinea Răcire, Încălzire sau Ventilare.

8. BUTONUL SLEEP (MODULUI DE VEGHE)

Se utilizează pentru a selecta modul de veghe în ordinea Mod de veghe 1, Mod de veghe 2, Mod de veghe 3, Mod de veghe 4 și Mod de veghe oprit.

9. BUTONUL FUNCTIEI AROUND U Se utilizează pentru a seta sau a anula funcția Around U.

12. BUTONUL FUNCTIEI JET

Se utilizează pentru a porni sau a opri răcirea sau încălzirea rapidă.

1. BUTONUL DIM (DE ILUMINARE) Se utilizează pentru a activa sau a dezactiva luminile afișajului pe unitatea de interior.

2. BUTONUL POWER SAVE (FUNCTIEI DE ECONOMISIRE A ENERGIEI) Se utilizează pentru a porni sau a opri funcționarea în modul de economisire a energiei.

15. BUTONUL TIMER (TEMPORIZATORULUI)

Se utilizează pentru a seta timpul de pornire sau oprire a aparatului.

Activați telecomanda prin apăsarea butonului de DEBLOCARE

Apăsați butonul, lumina de fundal se va aprinde și butoanele funcționale vor fi activate pentru utilizare. Apăsați din nou pentru a bloca telecomanda.Dacă nu este executată nicio operație pe telecomandă timp de 10 secunde, aceasta va fi blocată automat.

○ Indicator mod de veghe 1
○ = Indicator mod de veghe 2
○ Indicator mod de ∠≡ veghe 3
Indicator mod de veghe 4
88 € Afișare de setare temperatură
ONI 88 h Afisare de setare ORF temporizator
Transmisie semnal

Descrierea functiei butoanelor (J1-3A)

1. BUTONUL ON/OFF (Pornit/Oprit)

Pornește sau oprește aparatul dacă este apăsat.

Se utilizează pentru a selecta modul de funcționare în ordinea Răcire, Uscare, Numai ventilare sau încălzire.

3. BUTONUL FAN (VENTILATORULUI)

Se utilizează pentru a selecta viteza ventilatorului în ordinea automat, ridicată, medie sau redusă.

4-5. BUTONUL TEMPERATURE (DE TEMPERATURÃ)

Se utilizează pentru a selecta temperatura ambiantă. Se utilizează pentru a seta ora în modul de temporizare și ora în timp real.

Se utilizează pentru setarea sau anularea funcției 6th Sense.

7. BUTONUL SWING (DE OSCILARE)

Oprește sau începe oscilarea fantei de reglare pe orizontală și setează direcția dorită a fluxului de aer, în sus sau în jos.

8. BUTONUL SLÉEP (MODULUI DE VEGHE)

Seatează sau anulează funcționarea în modul de veghe în ordinea Mod de veghe 1, Mod de veghe 2, Mod de veghe 3, Mod de veghe 4 și Mod de veghe oprit.

9. BUTONUL FUNCTIEI AROUND U

Se utilizează pentru a seta sau a anula funcția Around U.

10. BUTONUL TIMER ON/CLOCK (DE PORNIRE A TEMPORIZATORULUI/CEASULUI)

Se utilizează pentru a seta ora curentă: Se utilizează pentru a seta sau a anula funcționarea cu temporizatorul pornit.

11. BUTÔNUL TIMER OFF (DE OPRIRE A TEMPORIZATORULUI)

Se utilizează pentru a seta sau a anula funcționarea cu temporizatorul oprit.

Simboluri pe afişajul telecomenzii

Indicator de răcire Indicator mod de veghe 1 Viteza automată a

Indicator uscare Indicator mod de veghe 2 Viteză ridicată a

Indicator numai pentru ventilator

Indicator de încălzire

eză medie a ventilatorului

Viteză redusă a ventilatorului

Se utilizează pentru a porni sau a opri modul de răcire sau încălzire rapidă.

13. BUTONUL DIM (DE ILUMINARE)

Se utilizează pentru a activa sau a dezactiva luminile afisajului pe unitatea de interior.

14. BÜTONÜL POWER SAVE (FUNCTIEI DE ECONOMISIRE A ENERGIEI)

Se utilizează pentru a porni sau a opri funcționarea în modul de economisire a energiei.

15. BUTONUL FUNCTIEI SUPER SILÉNT

Se utilizează pentru a porni sau opri operația în modul de silențiozitate ridicată (Super Silent), pentru a asigura un mediu cu zgomot redus.

Indicator jet

Transmisie semnal

38 Afisare de setare temporizator Afisare oră curentă

Afișare de setare temperatură Indicator economisire energie

PROTECTIE

Starea de functionare

Dispozitivul de protectie poate declanșa și opri aparatul în cazurile enumerate mai jos.

Încălzire	Temperatura aerului în exterior este mai mare de 24 °C
	Temperatura aerului în exterior este mai mică de -7 °C
	Temperatura în încăpere este mai mare de 27 °C
Răcirea	Temperatura aerului în exterior este mai mare de 43 °C
	Temperatura în încăpere este mai mică de 21 °C
Dezumidificare	Temperatura în încăpere este mai mică de 18 °C

Dacă aparatul de aer condiționat funcționează în modul de RĂCIRE sau

USCARE cu ușa sau fereastra deschisă pentru o perioadă lungă de timp când umiditatea relativă este mai mare de 80%, poate picura condens din priză.

Caracteristicile dispozitivului de protectie

Aşteptați cel puțin 3 minute înainte de a reporni aparatul după oprire sau după schimbarea modului în timpul funcționării. După conectarea la rețeaua de alimentare electrică și pornirea imediată a aparatului, este posibil să apară o întârziere de 20 de secunde înainte ca acesta să înceapă să funcționeze. Dacă aparatul nu mai funcționează, apăsați din nou butonul de pornire/oprire (ON/OFF), pentru a-l reporni. Temporizatorul trebuie să fie setat din nou, dacă a fost dezactivat. Caracteristicile modului de RĂCIRE Protecție la îngheț

Atunci când temperatura schimbătorului de căldură

interior scade la 0° sau mai puțin, compresorul se va opri din functionare pentru a proteja aparatul.

Caracteristicile modului de ÎNCĂLZIRE Preîncălzire

Pentru a împiedica suflarea aerului rece, sunt necesare 2-5 minute pentru a preîncălzi unitatea de interior la pornirea aparatului în modul de ÎNCĂLZIRE. Ventilatorul de interior nu va funcționa în timpul preîncălzirii.

Decongelare

În modul de ÎNCĂLZIRE, aparatul se va decongela automat pentru a crește eficiența. Această procedură durează de obicei 6-10 minute. În timpul decongelării, ventilatorul nu mai funcționează și indicatorul de funcționare clipește.

După finalizarea procesului de decongelare, aparatul revine automat la modul de ÎNCĂLZIRE.

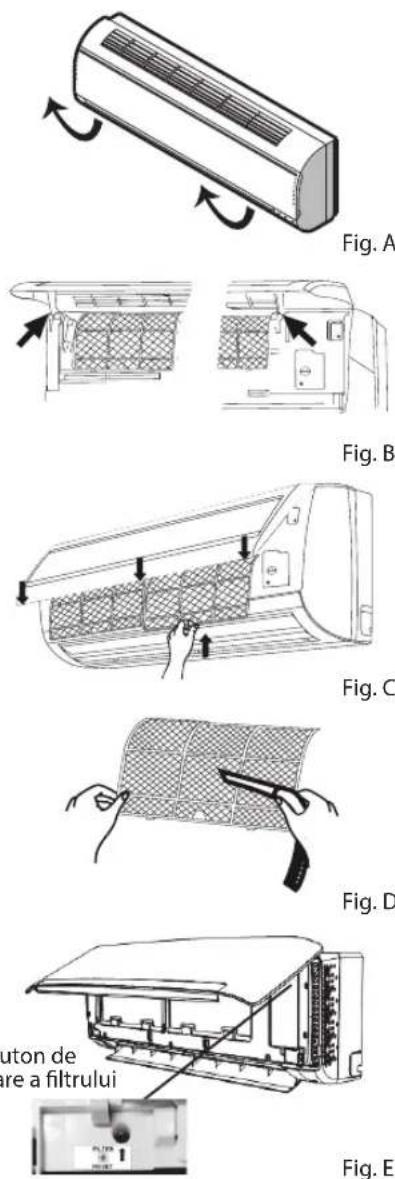

Curățarea panouului frontal al unității de interior

1. Deconectați aparatul de la rețeaua de alimentare electrică.

Înainte de a deconecta aparatul de la rețeaua de alimentare electrică, opriți-l mai întâi.

2. Scoateți panoul frontal

Deschideți panoul frontal așa cum este indicat de săgeată (Fig. A). Trageți cu forță fantele de pe partea laterală a panoului frontal pentru a-l scoate (Fig. B).

3. Curățați panoul frontal

Ştergeți-l cu o lavetă moale și uscată.Dacă aparatul este foarte murdar, curățați-l folosind apă călduță (sub 40 °C).După curățare, lăsați-l să se usuce.

4. Montați la loc și închideți panoul frontal

Montați la loc și închideți panoul frontal prin împingerea acestuia în jos.

Notă:

• Nu utilizați substanțe precum benzină sau pudră de lustruire pentru a curăța aparatul.
• Nu pulverizați apă pe unitatea de interior. Pericol de electrocutare!

Curățarea filtrului de aer

Filtrul de aer trebuie să fie curățat după ce îl folosiți timp de aproximativ 200 de ore. Curățați filtrul de aer la fiecare două săptămâni dacă aparatul de aer condiționat funcționează într-un mediu cu foarte mult praf.

1. Deconectați aparatul de la rețeaua de alimentare electrică.

Înainte de a deconecta aparatul de la rețeaua de alimentare electrică, opriți-l mai întâi.

2. Scoateți filtrul de aer (Fig. C).

1. Deschideți panoul frontal.2. Apăsați ușor mânerul filtrului.3. Glisați filtrul pentru a-l scoate.

3. Curățarea filtrului de aer (Fig. D)

Dacă filtrul este foarte murdar, curățați-l cu o soluție de apă călduță și detergent neutru. După curățare, lăsați-l să se usuce.

1. Montați filtrul la loc, apăsați butonul de resetare a filtrului (Fig. E) din partea dreaptă, folosind un stift al cilindrului și închideți panoul frontal.

Notă:

• Pentru a evita orice leziune, nu atingeți muchiile unității de interior cu degetele după scoaterea filtrului.
• Nu încercați să curățați singuri interiorul aparatului de aer condiționat.
• Nu curățați filtrul în mașina de spălat.

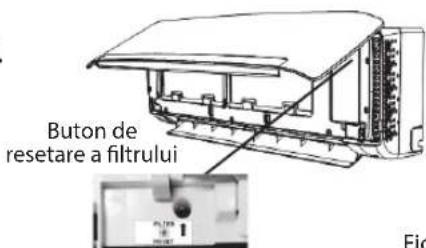

Buton de resetare a filtrului

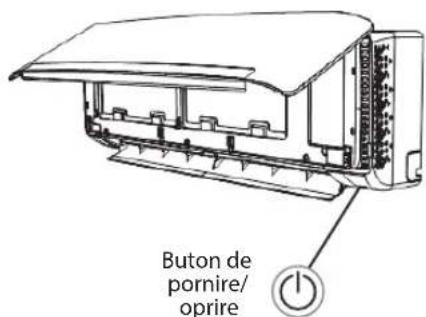

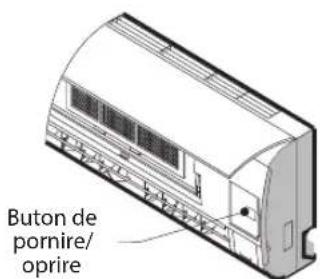

FUNCTIONAREA ÎN CAZ DE URGENTĂ

În situații de urgență sau când lipsește telecomanda, puteți controla aparatul apăsând butonul de pornire/oprire situat pe unitatea de interior.

• Pornirea aparatului:atunci când aparatul este oprit, apăsați acest buton, aparatul va porni și va funcționa în modul 6th SENSE.
• Oprirea aparatului: atunci când aparatul este pornit, apăsați acest buton, unitatea nu va mai funcționa.

Notă: Nu apăsați butonul în mod prelungit, deoarece va cauza defectiuni.

Buton de pornire/ oprire

Buton de pornire/ oprire

Funcția de repornire automată

Dacă doriți să setați repornirea automată, porniți alimentarea cu energie electrică, apăsați butonul de pornire/oprire (ON/OFF) de pe unitatea de interior și țineți-l apăsat timp de peste 5 secunde, repornirea automată este setată cu un semnal sonor.

Dacă a fost setată repornirea automată, apăsați butonul de pornire/oprire (ON/OFF) de pe unitatea de interior și țineți-l apăsat timp de peste 5 secunde, funcția de repornire automată va fi anulată cu un semnal sonor și aparatul de aer condiționat trece în modul Standby.

Eliminarea bateriilor

Pentru a proteja resursele naturale și pentru a promova reutilizarea materialelor, vă rugăm să separați bateriile de alte tipuri de deșeuri și să le reciclați prin intermediul sistemului local gratuit de returnare a bateriilor.

Instrucțiuni de instalare

Schema de instalare

Distanța față de perete ar trebui sa fie de peste 50 mm Distanța față de tavan ar trebui sa fie de peste 200 mm Unitatea de interior Distanța față de perete ar trebui sa fie de peste 50 mm Distanța față de pardoseală ar trebui sa fie de peste 2500 mm Unitatea de exterior Distanța între orificiul de intrare a aerului și perete trebuie să fie de peste 250 mm Distanța între orificiul de ieșire a aerului și perete trebuie să fie de peste 500 mm Peste 250mm Pentru a obține informații detaliate privind instalarea, consultați site-ul: docs.whirlpool.eu NOTĂ: Figura este o simplă prezentare a unității, este posibil ca aceasta să nu corespundă aspectului exterior al produsului pe care l-ați cumpărat.Instalarea trebuie efectuată în conformitate cu standardul național de racordare la rețea, numai de către persoane calificate autorizate. Distanța între orificiul de intrare a aerului și perete trebuie să fie de peste 250 mm Distanța între orificiul de ieșire a aerului și perete trebuie să fie de peste 500 mm

Când instalați cablul de interconectare, efectuați verificările necesare întrucât culoarea firelor și numărul terminalului unității de exterior trebuie să fie aceleași ca cele ale unității de interior.

Specificații privind cablurile

Capacitate (Btu/h)	Cablu de alimentare Cablu de conexiune
	Tipul	Secțiune transversală normală	Tipul	Secțiune transversală normală
7K, 9K, 12K H07	RN-F 1,0mm	^2X3 H07	RN-F 1,0mm	^2X5
18K H07RN	F 1,5mm	^2X3 H07	RN-F 1,5mm	^2X5
24 K H07RN	F 2,5mm	^2X3 H07	RN-F 2,5mm	^2X5

Problemele de funcționare se datorează adesea unor cauze minore. Înainte de a contacta serviciul de asistență, vă rugăm să verificați aparatul și să consultați următoarea schemă.Astfel, puteți economisi timp și cheltuieli inutile.

ProblemăAnaliză
Aparatul nu funcționează	Dispozitivul de protecție sau siguranța s-a ars?Așteptați 3 minute și porniți din nou aparatul, dispozitivul de protecție poate împiedica funcționarea unității.Bateriile telecomenzii sunt epuizate?Ștecărul nu este conectat corect?
Aerul nu este răcit sau încălzit	Filtrul este murdar?Orificiile de intrare sau ieșire a aerului sunt blocate?Temperatura este setată corect?Sunt deschise ușile sau ferestrele?
Comenzi ineficiente	A existat o interferență puternică (cauzată de descărcarea electrostatică excesivă, anomalie a tensiunii de alimentare)?Rețineți că funcționarea va fi neobișnuită, caz în care trebuie să deconectați aparatul de la rețeaua de alimentare electrică și să îl reconectați după 2-3 secunde.
Aparatul nu funcționează imediat	La schimbarea modului în timpul funcționării, are loc o întârziere de 3 minute.
Miros neobișnuit	Acest miros poate proveni dintr-o altă sursă precum mobilier, țigară etc., fiind aspirat în unitate și suflat împreună cu aerul.
Se aude un sunet de apă curgând	Comportament normal cauzat de fluxul agentului frigorific în aparatul de aer condiționat.Sunet de decongelare în modul de încălzire.
Scârtât	Sunetul poate fi generat de expansiunea sau contractia panoului frontal din cauza modificărilor de temperatură.
Pulverizare ceată din orificiul de evacuare	Ceața este prezentă în cameră la temperatură scăzută?Comportament normal datorat aerului răcit eliberat de unitatea de interior în timpul modului de RĂCIRE sau USCARE.
Indicatorul de funcționare clipește, dar ventilatorul de interior se oprește.	Unitatea trece de la modul de încălzire la modul de decongelare. Indicatorul se va stinge și aparatul va reveni la modul de încălzire.

Notă: Dacă problemele persistă, opriți aparatul și deconectați-I de la rețeaua de alimentare electrică, apoi contactați cel mai apropiat Centru de service autorizat Whirlpool.Nu încercați să mutați, să reparați, să dezasamblați sau să modificați singur aparatul.

SERVICIUL DE ASISTENTĂ TEHNICĂ

Înainte de a contacta Centrul de asistență clienti:

1. Încercați să rezolvați singur problema pe baza descrierilor din sectiunea „Remedierea defectiunilor”.
2. Opriți și reporniți aparatul, pentru a verifica dacă defectiunea persistă.

Dacă, după efectuarea verificărilor de mai sus, defectiunea persistă, contactați Centrul de asistență clienti.

Oferiți următoarele informații:

• o scurtă descriere a defectiunii;
• modelul exact al aparatului de aer condiționat;
• numărul de service (acesta este numărul care se găsește sub cuvântul Service de pe autocolantul de service care se află pe partea laterală sau pe partea inferioară a unității de interior). Numărul de service poate fi găsit și în certificatul de garanție;
• adresa dvs. completă;
• numărul dvs. de telefon.

În cazul în care trebuie să fie efectuate reparații, contactați un centru de asistență clienti (sunt garantate utilizarea de piese de schimb originale și reparația corespunzătoare).

Va trebui să prezentați factura originală.

Nerespectarea acestor instrucțiuni poate compromite siguranța și calitatea produsului dumneavoastră.

SERVICE

0000 000 00000

Notă: dacă doriți manualul complet pentru aparatul dumneavoastră, vă rugăm să îl descărcați de pe site, prin link-ul de mai jos:docs.whirlpool.eu, folosind codul QR.
