| Tip produs | Climatizator split mural |
| Marcă | Whirlpool |
| Model | SPICR312A3WF |
| Agent frigorific | R32, GWP 675, încărcare maximă 2,5 kg |
| Capacitate de răcire | 12000 BTU/h (estimare) |
| Capacitate de încălzire | Pompă de căldură |
| Alimentare electrică | 220-240 V ~ 50 Hz |
| Întrerupător necesar | 16 A (pentru 9K/12K) |
| Dimensiuni unitate interioară (L x Î x A) | Nepublicate |
| Dimensiuni unitate exterioară (L x Î x A) | Nepublicate |
| Greutate | Nepublicată |
| Filtru de aer | Lavabil, curățare la fiecare 200 de ore |
| Moduri de funcționare | Răcire, Încălzire, Dezumidificare, Ventilație, Jet, Sleep, Eco, Super Silențios, Around U |
| Telecomandă | Da, cu 2 baterii AAA (1,5V), rază 7 m |
| Repornire automată | Da (programabil prin buton pe unitatea interioară) |
| Autocurățare (Self Clean) | Da, pentru unitatea interioară și exterioară |
| Siguranță | Protecție anti-îngheț, dezghețare automată, oprire prin protecție termică, legare la pământ obligatorie |

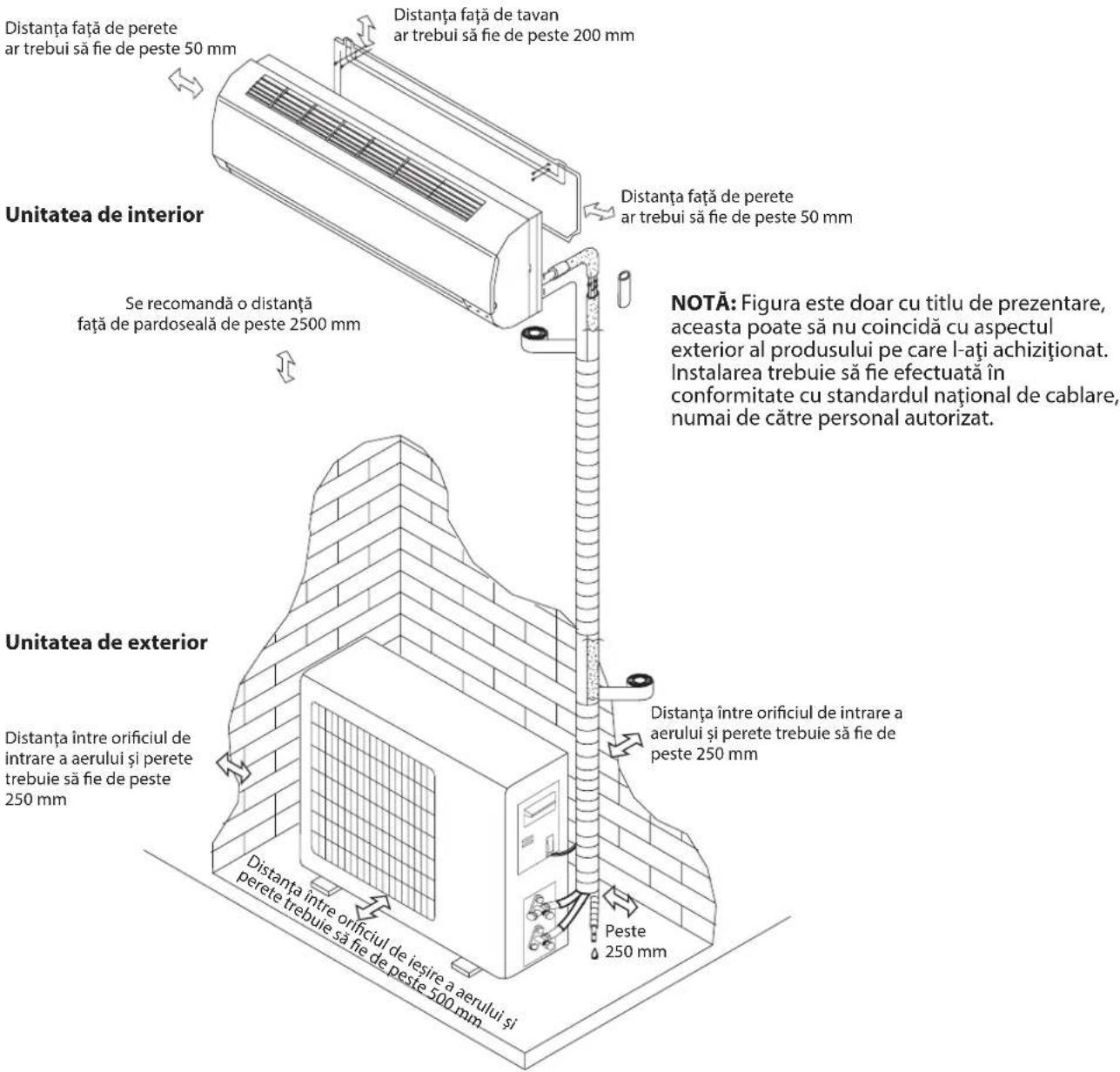

| Instalare | Distanța la perete >50 mm, la tavan >200 mm, la podea >2500 mm; de către un tehnician calificat |
| Garanție | Consultați broșura de garanție furnizată |
Întrebări frecvente - SPICR312A3WF WHIRLPOOL
Întrebările utilizatorilor despre SPICR312A3WF WHIRLPOOL
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Aparat de aer condiționat în format PDF gratuit! Găsiți manualul dvs. SPICR312A3WF - WHIRLPOOL și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. SPICR312A3WF mărcii WHIRLPOOL.
MANUAL DE UTILIZARE SPICR312A3WF WHIRLPOOL
- din fulle adresse;
- Descărcați manualul cu instrucțiuni complet de pe site-ul docs.whirlpool.eu sau sunați la numărul indicat pe certificatul de garanție.

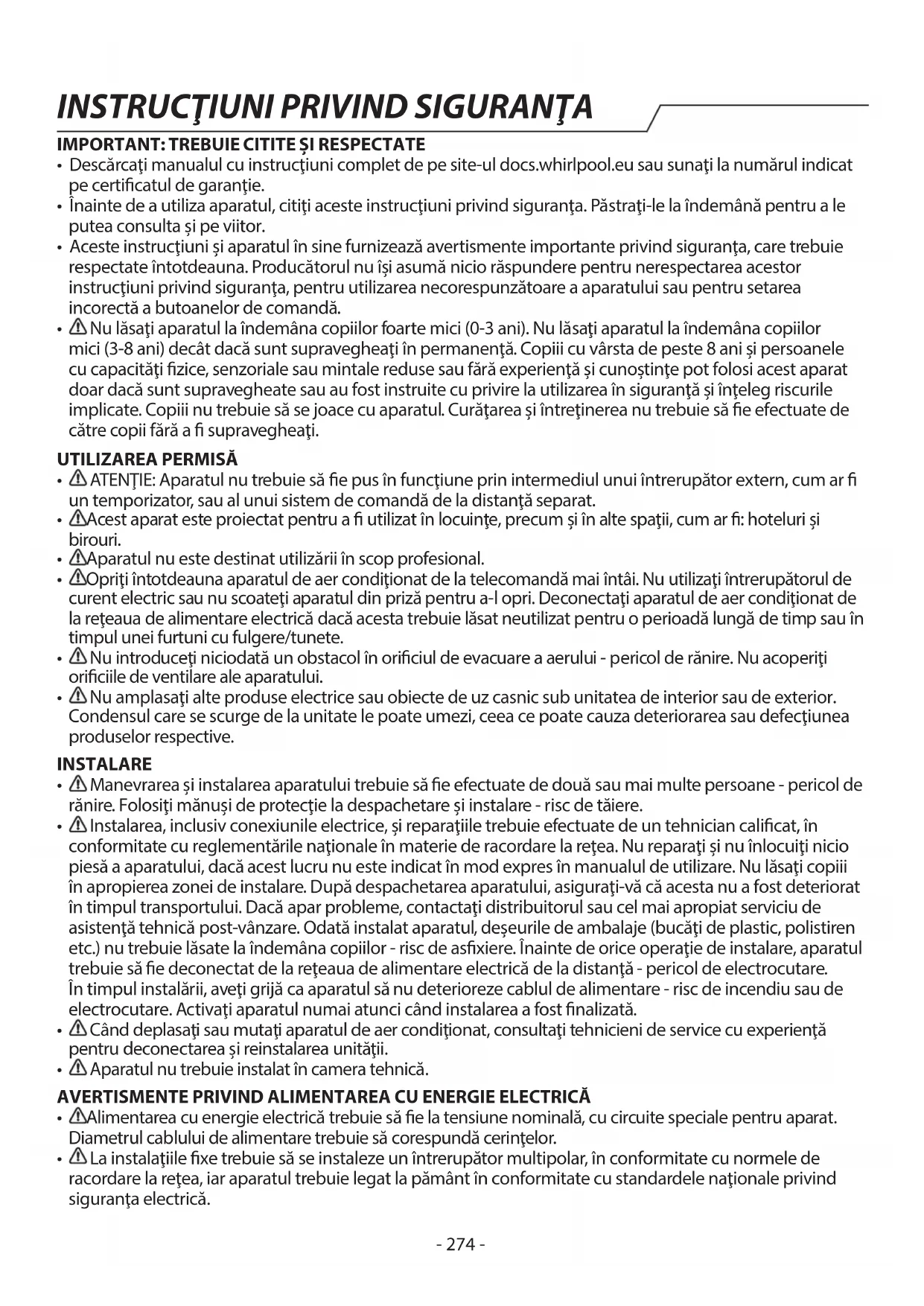

- Înainte de a utiliza aparatul, citiți aceste instrucțiuni privind siguranța. Păstrați-le la îndemână pentru a le putea consulta și pe viitor.
- Aceste instrucțiuni și aparatul în sine furnizează avertismente importante privind siguranța, care trebuie respectate întotdeauna. Producătorul nu își asumă nicio răspundere pentru nerespectarea acestor instrucțiuni privind siguranța, pentru utilizarea necorespunzătoare a aparatului sau pentru setarea incorrectă a butoanelor de comandă.
- Nu lăsați aparatul la îndemâna copiilor foarte mici (0-3 ani). Nu lăsați aparatul la îndemâna copiilor mici (3-8 ani) decât dacă sunt supravegheați în permanență. Copiii cu vârsta de peste 8 ani și persoanele cu capacități fizice, senzoriale sau mintale reduse sau fără experiență și cunoștințe pot folosi acest aparat doar dacă sunt supravegheate sau au fost instruite cu privire la utilizarea în siguranță și înțeleg riscurile implicate. Copiii nu trebuie să se joace cu aparatul. Curățarea și întreținerea nu trebuie să fie efectuate de către copii fără a fi supravegheați.
UTILIZAREA PERMISĂ
- ATENTIE: Aparatul nu trebuie să fie pus în funcțiune prin intermediul unui întrerupător extern, cum ar fi un temporizator, sau al unui sistem de comandă de la distanță separat.
- Acest aparat este proiectat pentru a fi utilizat în locuințe, precum și în alte spații, cum ar fi: hoteluri și birouri.
- Aparatul nu este destinat utilizării în scop profesional.
- Opriți întotdeauna aparatul de aer condiționat de la telecomandă mai întâi. Nu utilizați întrerupătorul de curent electric sau nu scoateți aparatul din priză pentru a-l opri. Deconectați aparatul de aer condiționat de la rețeaua de alimentare electrică dacă acesta trebuie lăsat neutilizat pentru o perioadă lungă de timp sau în timpul unei furtuni cu fulgere/tunete.
- Nu introduceti niciodată un obstacol în orificiul de evacuare a aerului - pericol de rănire. Nu acoperiți orificiile de ventilare ale aparatului.
- Nu amplasati alte produse electrice sau obiecte de uz casnic sub unitatea de interior sau de exterior. Condensul care se scurge de la unitate le poate umezi, ceea ce poate cauza deteriorarea sau defectiunea produselor respective.
INSTALARE
- ⚠ Manevrarea și instalarea aparatului trebuie să fie efectuate de două sau mai multe persoane - pericol de rănire. Folosiți mănuși de protectie la despachetare și instalare - risc de tăiere.
- ⚠ Instalarea, inclusiv conexiunile electrice, și reparațiile trebuie efectuate de un tehnician calificat, în conformitate cu reglementările naționale în materie de racordare la rețea. Nu reparați și nu înlocuiti nicio piesă a aparatului, dacă acest lucru nu este indicat în mod expres în manualul de utilizare. Nu lăsați copiii în apropierea zonei de instalare. După despachetarea aparatului, asigurați-vă că acesta nu a fost deteriorat în timpul transportului. Dacă apar probleme, contactați distribuitorul sau cel mai apropiat serviciu de asistență tehnică post-vânzare. Odată instalat aparatul, deșeurile de ambalaje (bucăți de plastic, polistiren etc.) nu trebuie lăsate la îndemâna copiilor - risc de asfixiere. Înainte de orice operație de instalare, aparatul trebuie să fie deconectat de la rețeaua de alimentare electrică de la distanță - pericol de electrocutare. În timpul instalării, aveți grijă ca aparatul să nu deterioreze cablul de alimentare - risc de incendiu sau de electrocutare. Activați aparatul numai atunci când instalarea a fost finalizată.
- Când deplasați sau mutați aparatul de aer condiționat, consultați tehnicieni de service cu experiență pentru deconectarea și reinstalarea unității.
- Aparatul nu trebuie instalat în camera tehnică.
AVERTISMENTE PRIVIND ALIMENTAREA CU ENERGIE ELECTRICĂ
- Alimentarea cu energie electrică trebuie să fie la tensiune nominală, cu circuite speciale pentru aparat. Diametrul cablului de alimentare trebuie să corespundă cerințelor.
- La instalațiile fixe trebuie să se instaleze un întrerupător multipolar, în conformitate cu normele de racordare la rețea, iar aparatul trebuie legat la pământ în conformitate cu standardele naționale privind siguranța electrică.
INSTRUCTIUNI PRIVIND SIGURANTA
- La instalațiile fixe, trebuie conectat un întrerupător multipolar, cu un interval de contact de cel puțin 3 mm între toți polii.
- Nu utilizati prelungitoare, prize multiple sau adaptoare. După finalizarea instalării, componentele electrice nu trebuie să mai fie accesibile pentru utilizator. Nu utilizati aparatul dacă aveți părți ale corpului umede sau când sunteți desculți. Nu puneti în funcțiune acest aparat dacă are cablul de alimentare sau ștecherul deteriorat, dacă nu funcționează corespunzător sau dacă a fost deteriorat sau a căzut pe jos.
- Dacă este deteriorat cablul de alimentare, acesta trebuie înlocuit cu unul identic de către producător, agentul de service sau de o persoană calificată similară, pentru a se evita pericolele - pericol de electrocutare.
- La instalațiile fixe, în conformitate cu legislația națională, trebuie inclus un dispozitiv de curenți diferențiali reziduali (RCD), care are un curent nominal de funcționare reziduală de maxim 30 mA.
- Temperatura circuitului de răcire va fi ridicată, vă rugăm să feriți cablul de interconectare de tubul de cupru.
- Asigurați o împământare sigură și un cablu de împământare conectat la sistemul special de împământare al clădirii, instalat de profesioniști. Aparatul trebuie să fie prevăzut cu un întrerupător electric de protecție împotriva scurgerilor și cu un întrerupător auxiliar de capacitate suficientă. Întrerupătorul trebuie să aibă, de asemenea, o funcție de declanșare magnetică și termică pentru a asigura protecția la scurtcircuit și suprasarcină.
| Model 9K & 12K 18K 24K | |||
| Capacitatea necesară a întrerupătorului | 16A 20A 25A |
- Pentru conectarea cablului de alimentare și a racordului prin cablu între unitățile de interior și cele de exterior, vă rugăm să consultați schema de conexiuni a aparatului.
CURĂȚAREA ȘI ÎNTRETINEREA
- AVERTISMENT: Asigurați-vă că aparatul este oprit și deconectat de la rețeaua de alimentare cu energie electrică înainte de a efectua orice operație de întreținere. Pentru a evita riscul vătămării personale, utilizați mănuși de protecție (risc de lacerare) și încălțăminte de protecție (risc de contuzie); asigurați-vă că manevrarea se face de către două persoane (reducerea sarcinii); nu folosiți niciodată aparate de curățare cu aburi (risc de electrocutare). Nu turnați apă în unitate - risc de electrocutare. Nu atingeți aripioarele unității interioare cu degetele după îndepărtarea filtrului și nu încercați să curățați pe cont propriu interiorul aparatului de aer condiționat - pericol de rănire. Reparațiile neprofesionale neautorizate de producător pot rezulta în riscuri în ceea ce privește sănătatea și siguranța, pentru care producătorul nu poate fi considerat răspunzător. Orice defectiune sau deteriorare cauzată de reparații sau operații de întreținere neprofesionale nu va fi acoperită de garanție, ai cărei termeni sunt prezentați în documentul livrat împreună cu unitatea.
- Întreținerea și reparația care necesită asistența altui personal calificat se efectuează sub supravegherea persoanei competente în utilizarea agenților frigorifici inflamabili.
- Întreținerea se efectuează numai cu echipamentul recomandat de producător.
ELIMINAREA AMBALAJULUI
Ambalajul este reciclabil în proporție de 100% și este marcat cu simbolul reciclării (☐). Prin urmare, diferitele părți ale ambalajului trebuie eliminate în mod corespunzător și în conformitate cu normele stabilite de autoritățile locale privind eliminarea deșeurilor.
ELIMINAREA APARATELOR ELECTROCASNICE
Acest aparat este fabricat cu materiale reciclabile sau reutilizabile. Eliminați-l în conformitate cu normele locale referitoare la eliminarea deșeurilor. Pentru informații suplimentare referitoare la tratarea, valorificarea și reciclarea aparatelor electrocasnice, contactați autoritățile locale competente, serviciul de colectare a deșeurilor menajere sau magazinul de unde ați achiziționat aparatul. Acest aparat este marcat în conformitate cu Directiva europeană 2012/19/UE privind deșeurile de echipamente electrice și electronice (DEEE) și cu reglementările din 2013 privind deșeurile de echipamente electrice și electronice (astfel cum au fost modificate). Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea consecințelor negative asupra mediului înconjurător și sănătății persoanelor. Simbolul (☒) de pe produs sau de pe documentele care îl însoțesc indică faptul că acest aparat nu trebuie eliminat ca deșeu menajer, ci trebuie predat unui centru de colectare corespunzător, pentru reciclarea echipamentelor electrice și electronice.
DECLARAȚII DE CONFORMITATE
- Producătorul, Beko Europe Management EMEA s.r.l., declară că acest tip/model de aparat electrocasnic cu echipament radio (tip sau model de modul Wi-Fi) este în conformitate cu Directiva 2014/53/UE și
reglementările din 2017 privind echipamentele radio.
- Textul complet al declarației de conformitate este prezent pe următorul site web: http://docs.emeaappliance-docs.eu
- Echipamentul radio funcționează pe o bandă de frecvențe ISM de 2,4 GHz, iar puterea maximă a frecvențelor radio transmise nu depășește 20 dBm (e.i.r.p.).
- Acest produs include un anumit software cu sursă deschisă, dezvoltat de terți. Declarația de utilizare a licenței software-ului cu sursă deschisă este disponibilă pe următorul site web: http://docs.emeaappliance-docs.eu.
- Acest produs conține gaze fluorurate cu efect de seră menționate în Protocolul de la Kyoto, gazul de răcire aflându-se într-un sistem sigilat ermetic (R32, GWP 675). Cantitatea maximă de încărcare a agentului frigorific este de 2,5 kg. Pentru informații detaliate, vă rugăm să consultați plăcuța cu datele tehnice ale aparatului.
INSTRUCTIUNI PRIVIND SIGURANȚA PENTRU ÎNTRETINEREA APARATULUI CU AGENT FRIGORIFIC SPECIFIC
- Descărcați manualul complet pentru metode detaliate de instalare, servisare, întreținere și reparare de pe http://docs.emeaappliance-docs.eu.
- Nu utilizati alte mijloace pentru accelerarea procesului de dezghețare sau pentru curățare decât cele recomandate de producător.
- Aparatul trebuie să fie depozitat într-o zonă bine ventilată, unde dimensiunea încăperii corespunde zonei din încăpere prevăzută pentru funcționare; fără surse de aprindere continuă (cum ar fi; flăcări deschise, un aparat pe gaz sau un încălzitor electric).
- ▲Perforarea sau arderea este interzisă. Rețineți că agenții frigorifici pot să nu aibă miros.
- Orice persoană care lucrează la un circuit frigorific sau are acces la acesta ar trebui să dețină un certificat valabil actual emis de o autoritate de evaluare acreditată în domeniu, care le atestă competența de a manipula agenți de răcire în siguranță, în conformitate cu o specificație de evaluare recunoscută în domeniu. Revizia se efectuează numai conform recomandărilor de la producătorul echipamentului. Întreținerea și reparația care necesită asistența altui personal calificat se efectuează sub supravegherea persoanei competente în utilizarea agenților frigorifici inflamabili. Aparatul trebuie instalat, utilizat și depozitat într-o încăpere cu o suprafață utilă mai mare de 10 m2. Instalarea conductelor trebuie efectuată într-o încăpere cu o suprafață utilă mai mare de 10 m2. Conductele trebuie să fie conforme cu reglementările naționale privind gazele. Cantitatea maximă de încărcare a agentului frigorific este de 2,5 kg. Conectorii mecanici utilizați în interior trebuie să respecte standardul ISO 14903. Atunci când conectorii mecanici sunt reutilizați în interior, piesele de etanșare trebuie reînnoite. Atunci când îmbinările evazate sunt refolosite în interior, partea evazată trebuie să fie refabricată. Instalarea conductelor trebuie menținută la minimum. Conexiunile mecanice trebuie să fie accesibile în vederea întreținerii.
-
Transportul echipamentelor care conțin agenți frigorifici inflamabili trebuie să respecte reglementările de transport.
-
Marcarea echipamentului cu semne trebuie să respecte reglementările locale.
-
Eliminarea echipamentelor care folosesc agenți frigorifici inflamabili trebuie să respecte reglementările naționale.
-
Depozitarea echipamentelor/aparatelor trebuie să respecte instrucțiunile producătorului.
-
Depozitarea echipamentelor ambalate (nevândute) Protecția pachetelor pentru depozitare trebuie realizată astfel încât deteriorarea mecanică a echipamentului din interiorul ambalajului să nu cauzeze o scurgere a agentului frigorific încărcat. Numărul maxim de piese ale echipamentului care pot fi depozitate împreună trebuie să respecte reglementările locale.
-
Informații privind revizia.
6-1 Verificările locale
Înainte de a începe lucrul la sistemul care conține agenți frigorifici inflamabili, sunt necesare verificări de siguranță pentru a reduce la minimum riscul de aprindere. Pentru repararea sistemului de răcire, trebuie respectate următoarele măsuri de siguranță înainte de efectuarea operațiilor asupra sistemului.
6-2 Procedura de lucru
Operatiile se efectuează în cadrul unei proceduri controlate astfel încât să se reducă la minimum riscul prezenței gazelor inflamabile sau a vaporilor în timpul lucrului.
INSTRUCTIUNI PRIVIND SIGURANTA
6-3 Zona de lucru generală
Toți membrii personalului responsabil de întreținere și ceilalți care lucrează în zone specifice trebuie instruiți cu privire la natura activității pe care o desfășoară. Se va evita lucrul în spații limitate. Zona din jurul spațiului de lucru va fi izolată. Verificați materialul inflamabil pentru a garanta lucrul în condiții de siguranță.
6-4 Verificarea prezenței agentului frigorific
Zona va fi verificată cu un detector adecvat de agent frigorific înainte și în timpul lucrului, pentru a vă asigura că tehnicianul cunoaște prezența unei eventuale atmosfere inflamabile. Asigurați-vă că echipamentul de detectare a scurgerilor este adecvat pentru utilizarea cu agenți frigorifici inflamabili, adică fără scântei, etanșat corespunzător sau cu securitate intrinsecă.
6-5 Prezența extinctorului
În cazul în care trebuie să se efectueze o operație la cald pe echipamentul de refrigerare sau asupra oricărei părți a acestuia, trebuie să aveți la îndemână un extinctor adecvat. În zona de încărcare trebuie să fie disponibil un extinctor cu pulbere uscată sau CO₂.
6-6 Lipsa surselor de aprindere
Nicio persoană care efectuează lucrări în legătură cu un sistem de refrigerare care implică expunerea oricărei conducte ce conține sau a conținut agent frigorific inflamabil nu va folosi surse de aprindere care pot implica pericol de incendiu sau de explozie. Toate sursele de aprindere, inclusiv țigările aprinse, trebuie să fie ținute suficient de departe de locul de instalare, reparare, îndepărtare și eliminare, când ar putea fi eliberat agent frigorific inflamabil în spațiul înconjurător. Înainte de efectuarea oricărei operații, trebuie să fie verificată zona din jurul echipamentului pentru a vă asigura că nu există pericol de aprindere. Trebuie afișate semne de tipul „Fumatul interzis”.
6-7 Zona ventilată
Asigurați-vă că zona este deschisă sau că este bine ventilată înainte de a pătrunde în sistem sau de a efectua eventuale operații la cald. Este necesară asigurarea unui nivel de ventilare continuă pe toată durata de efectuare a operațiunii. Ventilația ar trebui să disperseze în siguranță orice agent de răcire eliberat, de preferință, în exterior.
6-8 Verificarea echipamentului de refrigerare
În cazul în care sunt înlocuite componentele electrice, acestea trebuie să fie adecvate scopului urmărit și specificațiilor prevăzute. Trebuie să fie respectate în orice moment instrucțiunile producătorului cu privire la întreținere și revizie. Dacă există nelămuriri, contactați departamentul tehnic al producătorului pentru asistență. Apoi, trebuie verificate instalațiile care utilizează agenți frigorifici inflamabili:
- Cantitatea alimentată este în concordanță cu dimensiunea încăperii în care sunt instalate componentele care conțin agent frigorific;
- Echipamentele de ventilație și orificiile de evacuare funcționează în mod corespunzător și nu sunt obstrucționate;
- Dacă se utilizează un circuit de răcire indirect, circuitul secundar trebuie să fie verificat pentru a detecta prezența agentului frigorific;
- Marcajul echipamentului trebuie să fie vizibil și lizibil. Marcajele și semnele care sunt ilizibile vor fi corectate;
- Tuburile sau componentele de refrigerare sunt instalate într-o poziție în care este puțin probabil ca acestea să fie expuse la orice substanță care poate coroda elementele ce conțin agent frigorific, cu excepția cazului în care acestea sunt realizate din materiale care sunt implicit rezistente la coroziune sau care sunt protejate corespunzător împotriva coroziunii.
6-9 Verificarea dispozitivelor electrice
Repararea și întreținerea componentelor electrice trebuie să includă verificări inițiale de siguranță și proceduri de inspecție a componentelor. Dacă există o defecțiune care ar putea compromite siguranța, atunci nu trebuie să fie conectată nicio sursă de alimentare la circuit până când defecțiunea nu este remediată în mod corespunzător. În cazul în care defecțiunea nu poate fi remediată imediat, dar este necesar să se continue funcționarea, se va aplica o soluție temporară adecvată. Acest lucru trebuie raportat proprietarului echipamentului, astfel încât toate părțile să fie informate. Verificările inițiale de siguranță includ:
INSTRUCTIUNI PRIVIND SIGURANTA
- Condensatoarele sunt descărcate: acest lucru se face în condiții de siguranță, pentru a se evita apariția de scântei;
- Nu există componente electrice neizolate și cabluri electrice expuse în timpul încărcării, recuperării sau purjării sistemului;
- Există o continuitate a împământării.
7. Repararea componentelor etanse
În timpul reparației componentelor etanșe, toate sursele de energie electrică trebuie să fie deconectate de la echipamentele asupra cărora se lucrează, înainte de deconectarea alimentării cu energie electrică izolată a echipamentului în timpul lucrărilor de întreținere, după care trebuie să fie verificate scurgerile în cel mai critic punct pentru a detecta orice situație potențial periculoasă. O atenție deosebită trebuie acordată următoarelor aspecte, pentru a menține condițiile de siguranță atunci când lucrați asupra componentelor coelectrice. Carcasa nu este modificată astfel încât să fie afectat nivelul de protecție. Acestea includ deteriorarea cablurilor, număr excesiv de conexiuni, terminale care nu au respectat specificațiile inițiale, deteriorarea garniturilor, montarea incorectă a presetupelor etc. Asigurați-vă că aparatul este montat în siguranță. Asigurați-vă că garniturile sau materialele de etanșare nu s-au degradat astfel încât să nu mai deservească scopului de a împiedica pătrunderea atmosferelor inflamabile. Piesele de schimb trebuie să respecte specificațiile producătorului.
NOTĂ:
Utilizarea materialului de etanşare din silicon poate inhiba eficiența anumitor tipuri de echipamente de detectare a scurgerilor. Componentele cu securitate intrinsecă nu trebuie izolate înainte de a lucra la ele.
8. Repararea componentelor cu securitate intrinsecă
Nu aplicați sarcini permanente inductive sau de capacitate în circuit fără a vă asigura că acesta nu va depăși tensiunea și curentul permise pentru echipamentul utilizat. Componentele cu securitate intrinsecă sunt singurele tipuri asupra cărora se poate lucra în prezența unei atmosfere inflamabile. Aparatul de testare trebuie să fie calibrat corect. Înlocuiti componente numai cu cele specificate de producător. Alte componente pot duce la aprinderea atmosferei în care există agent frigorific ca urmare a unei scurgeri.
9. Cablare
Verificați cablurile pentru a vă asigura că nu sunt supuse la uzură, coroziune, presiune excesivă, vibrații, muchii ascuțite sau orice alte efecte negative asupra mediului. De asemenea, verificarea trebuie să țină cont de efectele îmbătrânirii sau ale vibrațiilor continue din surse cum ar fi compresoarele sau ventilatoarele.
10. Detectarea agentilor frigorifici inflamabili
În niciun caz nu trebuie utilizate surse potențiale de aprindere în căutarea sau detectarea scurgerilor de agent frigorific. Este interzisă utilizarea unei lanterne cu halogen (sau orice alt detector care utilizează o flacără deschisă).
11. Metode de detectare a scurgerilor
Următoarele metode de detectare a scurgerilor sunt considerate acceptabile pentru sistemele care conțin agenți frigorifici inflamabili:
- Pentru a detecta agenții frigorifici inflamabili, vor fi utilizate detectoare electronice de scurgeri, dar sensibilitatea acestora poate să nu fie adecvată sau poate necesita recalibrare (echipamentul de detectie trebuie să fie calibrat într-o zonă fără agent frigorific.)
- Asigurați-vă că detectorul nu este o sursă potențială de aprindere și că este adecvat pentru agentul frigorific utilizat.
- Dispozitivele de detectare a scurgerilor se fixează la un procent din limita inferioară de inflamabilitate a agentului frigorific și se calibrează pe baza agentului frigorific utilizat, confirmându-se procentul corespunzător de gaz (maximum 25%).
- Soluțiile de detectare a scurgerilor sunt adecvate pentru utilizarea cu majoritatea agenților frigorifici, dar utilizarea detergenților care conțin clor trebuie evitată, deoarece clorul poate reacționa cu agentul frigorific și poate coroda conductele de cupru.
- Dacă se suspectează o scurgere, toate flăcările deschise trebuie îndepărtate / stinse.
- Dacă se depistează o scurgere de agent frigorific care necesită lipire, tot agentul frigorific trebuie recuperat din sistem sau izolat (prin intermediul unor supape de închidere) într-o parte a sistemului aflată la distanță de scurgere.
INSTRUCTIUNI PRIVIND SIGURANTA
- Ulterior, sistemul se va purja sau curăța cu azot liber de oxigen (Oxygen Free Nitrogen - OFN), atât înainte, cât și în timpul procesului de lipire.
- Golirea și evacuarea
- Atunci când interveniți asupra circuitului de refrigerare pentru a efectua reparații sau în orice alt scop, trebuie aplicate procedurile convenționale. Cu toate acestea, este important să fie respectate cele mai bune practici, deoarece inflamabilitatea este un aspect care trebuie avut mereu în vedere.
Se va respecta următoarea procedură:
- Goliți agentul frigorific;
- Purjați circuitul cu gaz inert;
- Goliți;
- Curățați din nou cu gaz inert;
- Deschideți circuitul prin tăiere sau lipire.
Agentul frigorific din instalație trebuie recuperat în buteliile de recuperare corecte. Sistemul trebuie „spălat” cu OFN pentru ca unitatea să fie sigură. Ar putea fi necesar ca procesul să fie repetat de mai multe ori. Aerul comprimat sau oxigenul nu trebuie utilizate pentru această operație. Spălarea se realizează prin alimentare până la umplere și atingerea presiunii de lucru, apoi prin evacuare în atmosferă și, în final, prin vidare. Acest proces se repetă până când nu mai rămâne deloc agent frigorific în sistem. Când se utilizează încărcătura finală, sistemul trebuie să fie ventilat până la o presiune atmosferică care permite funcționarea. Această operație este absolut esențială dacă trebuie să lipiți conducta. Asigurați-vă că ieșirea pentru pompa de vid nu este aproape de sursele de aprindere și că există vid în sistem cu OFN și este disponibilă ventilația continuă.
- Procedurile de încărcare
Pe lângă procedurile convenționale de încărcare, trebuie respectate următoarele cerințe:
- Asigurați-vă că nu are loc contaminarea diferiților agenți frigorifici atunci când se utilizează echipamente de încărcare.
- Furtunurile sau tuburile trebuie să fie cât mai scurte posibil pentru a reduce la minimum cantitatea de agent frigorific conținut.
- Buteliile trebuie menținute în poziție verticală.
- Asigurați-vă că sistemul de răcire este împământat înainte de încărcarea sistemului cu agent frigorific.
- Etichetați sistemul când încărcarea este finalizată (dacă nu este deja etichetat).
- Trebuie să se acorde o atenție deosebită supraîncălzirii sistemului de răcire. Înainte de reîncărcarea sistemului, acesta trebuie testat cu OFN.
Sistemul trebuie să fie testat la finalizarea încărcării, dar înainte de punerea în funcțiune, pentru a detecta eventuale scurgeri.
Efectuați un test de scurgere ulterior înainte de a părăsi locul.
- Scoaterea din funcțiune
Înainte de a efectua această procedură, este esențial ca tehnicianul să fie complet familiarizat cu echipamentul și cu toate detaliile acestuia. O bună practică este ca toți agenții frigorifici să fie recuperați în siguranță. Înainte de efectuarea operației, se ia o probă de ulei și agent frigorific în cazul în care este necesară o analiză înainte de reutilizarea agentului frigorific. Este esențial ca energia electrică să fie disponibilă înainte de începerea operației.
a. Familiarizați-vă cu echipamentul și funcționarea acestuia.
b. Întrerupeți alimentarea cu energie electrică a sistemului.
c. Înainte de a încerca procedura, asigurați-vă că:
- Sunt disponibile dispositivele de manipulare mecanică, dacă este necesar, pentru manipularea buteliilor cu agent refrigerant;
- Toate echipamentele individuale de protecție sunt disponibile și utilizate corect;
- Procesul de recuperare este supravegheat în orice moment de o persoană competentă;
- Echipamentele de recuperare și buteliile sunt conforme cu standardele corespunzătoare.
d. Dacă este posibil, goliți sistemul de răcire.
e. Dacă vidarea nu este posibilă, realizați un colector astfel încât agentul frigorific să poată fi golit din diferite părți ale sistemului.
f. Asigurați-vă că butelia este așezată pe cântar înainte de recuperare.
g. Porniți mașina de recuperare și acționați în conformitate cu instrucțiunile producătorului.
h. Nu umpleți buteliile în exces. (Nu mai mult de 80% din volumul de lichid).
i. Nu depășiți presiunea maximă de lucru a buteliei, nici măcar temporar.
j. Când buteliile au fost umplute corect și procesul a fost finalizat, asigurați-vă că acestea și echipamentul sunt îndepărtate imediat de la fața locului și că toate supapele de izolare de pe echipament sunt închise.
k. Agentul frigorific recuperat nu trebuie încărcat în alt sistem de răcire decât dacă a fost curățat și verificat.
15. Etichetare
Echipamentul trebuie să fie etichetat cu mențiunea că a fost scos din funcțiune și golit de agentul frigorific. Eticheta trebuie să fie datată și semnată. Asigurați-vă că pe echipament există etichete care specifică faptul că echipamentul conține agent frigorific inflamabil.
16. Recuperare
Când scoateți agentul frigorific dintr-un sistem, fie pentru revizie, fie pentru scoaterea din funcțiune, se recomandă ca toți agenții frigorifici să fie scoși în siguranță. Când transferați agentul frigorific în butelii, asigurați-vă că sunt folosite numai butelii de recuperare a agentului frigorific adecvate. Asigurați-vă că este disponibil numărul corect de butelii pentru întreaga capacitate a sistemului. Toate buteliile care urmează să fie utilizate pentru agentul frigorific recuperat sunt destinate și etichetate pentru agentul frigorific respectiv (și anume butelii speciale pentru recuperarea agentului frigorific). Buteliile trebuie să fie complet echipate cu supapă de suprapresiune și supape de închidere aferente în stare bună de funcționare. Buteliile de recuperare goale sunt golite și, dacă este posibil, răcite înainte de recuperare. Echipamentele de recuperare trebuie să fie în stare bună de funcționare, prevăzute cu o serie de instrucțiuni privind echipamentele disponibile și adecvate pentru recuperarea agenților frigorifici inflamabili. De asemenea, trebuie să fie disponibil un set de cântare calibrate, în stare bună de funcționare. Furtunurile trebuie să fie complete, cu racordurile decuplate fără scurgeri și în stare bună. Înainte de a utiliza mașina de recuperare, verificați dacă aceasta se află într-o stare de funcționare satisfăcătoare, dacă a fost întreținută corespunzător și dacă toate componentele electrice aferente sunt etanșeizate pentru a preveni aprinderea în cazul eliberării de agent frigorific. Dacă aveți îndoieli, consultați producătorul. Agentul frigorific recuperat va fi returnat furnizorului de agent frigorific în butelia de recuperare corectă, însoțit de nota de transfer al deșeurilor. Nu amestecați agenții frigorifici în unitățile de recuperare și în special în butelii. Dacă trebuie îndepărtate compresoarele sau uleiurile din compresoare, asigurați-vă că au fost golite la un nivel acceptabil pentru a vă asigura că agentul frigorific inflamabil nu rămâne în lubrifiant. Procesul de evacuare trebuie efectuat înainte de returnarea compresorului la furnizori. Se va folosi exclusiv încălzirea electrică a corpului compresorului, pentru a accelera acest proces. Atunci când uleiul este scos dintr-un sistem, golirea trebuie efectuată în siguranță. Când deplasați sau mutați aparatul de aer condiționat, consultați tehnicieni de service cu experiență pentru deconectarea și reinstalarea unității. Nu amplasați alte produse electrice sau obiecte de uz casnic sub unitatea de interior sau de exterior. Condensul care se scurge de la unitate le poate umezi, ceea ce poate cauza deteriorarea sau defectiunea produselor respective. Nu acoperiți orificiile de ventilare ale aparatului. Aparatul trebuie să fie depozitat într-o zonă bine ventilată, unde dimensiunea încăperii corespunde zonei din încăpere prevăzută pentru funcționare. Aparatul trebuie să fie depozitat într-o încăpere fără flăcări deschise continue (de exemplu, un aparat care funcționează pe gaz) și surse de aprindere (de exemplu, un încălzitor electric). Sunt interziși conectorii mecanici reutilizabili și îmbinările evazate.

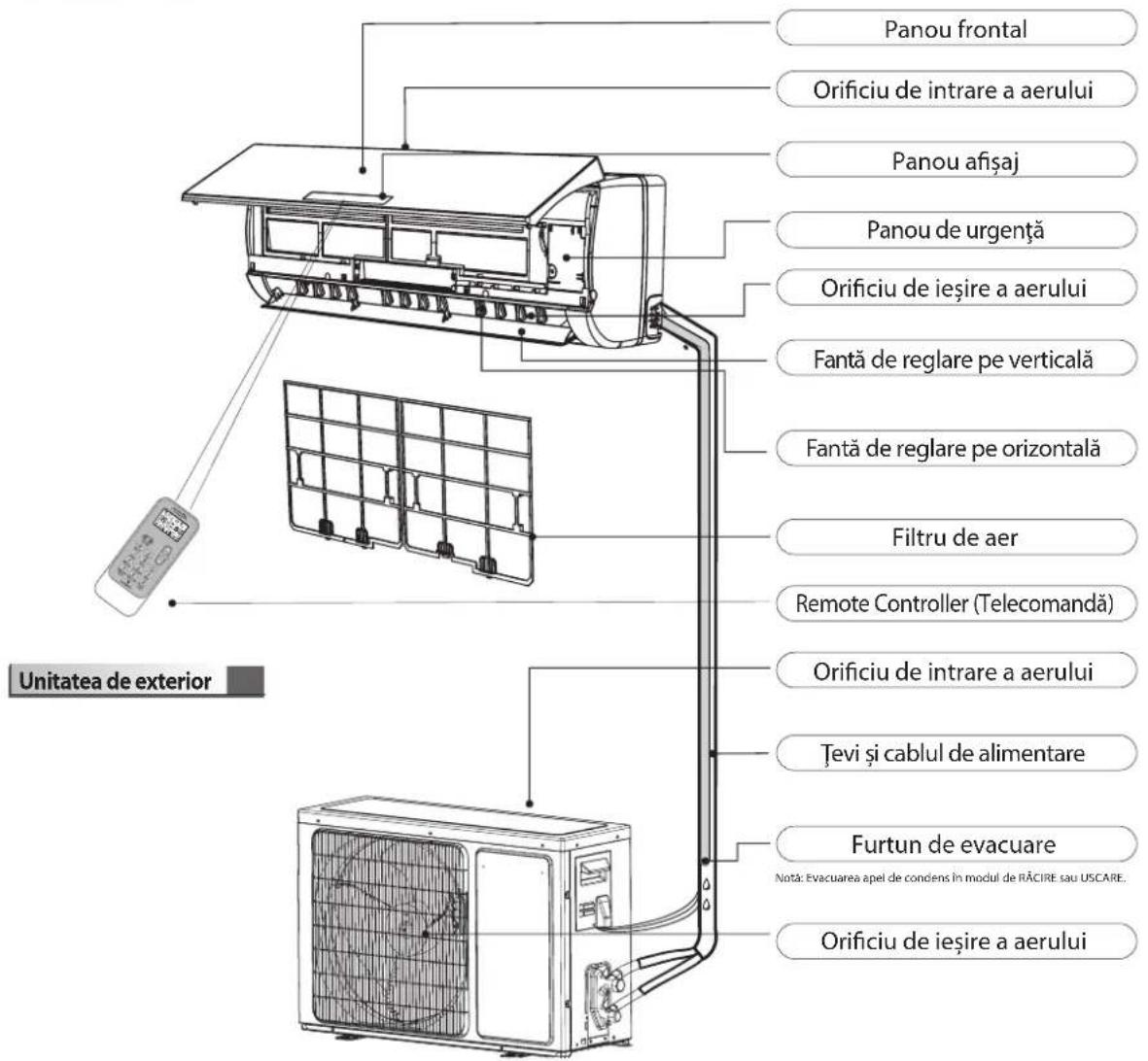

Descrierea produsului
Unitatea de interior
Explicarea simbolurilor afişate pe unitatea de interior sau pe unitatea de exterior.
 | Acest simbol indică faptul că aparatul utilizează un agent frigorific inflamabil. |
 | Acest simbol arată că manualul de utilizare trebuie citit cu atenție. |
 | Acest simbol arată că personalul responsabil de revizie trebuie să se ocupe de echipament, pe baza manualului de instalare. |
 | Acest simbol arată că sunt disponibile informații, cum ar fi manualul de utilizare sau manualul de instalare. |
Modele la care se aplică:
SPICR309W/ SPICR312W/ SPICR318W
Indicator de temperatură (1)
Afisează temperatura setată. Indică „FC” pentru a vă reaminti să curățați filtrul.
Indicator temperatură
Afișare de setare temperatură. Afișează FC după 200 de ore de utilizare, pentru a vă reaminti să curățați filtrul. După curățarea filtrului, apăsați butonul de resetare a filtrului situat pe unitatea de interior din spatele panoului frontal, pentru a reseta afișajul. (Optional)
Indicator de functionare
Se aprinde când aparatul de aer condiționat funcționează. Acesta clipește în timpul decongelării.
Indicator de umiditate
Se aprinde în modul de umiditate.
Indicator Smart WIFI
Se aprinde atunci când conexiunea fără fir este activă.
Indicator mod de veghe
Se aprinde în modul de veghe.
Indicator functionare 6 ^th sense
Se aprinde atunci când scanarea cu infraroșu este activată.

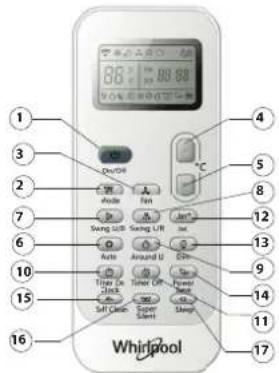

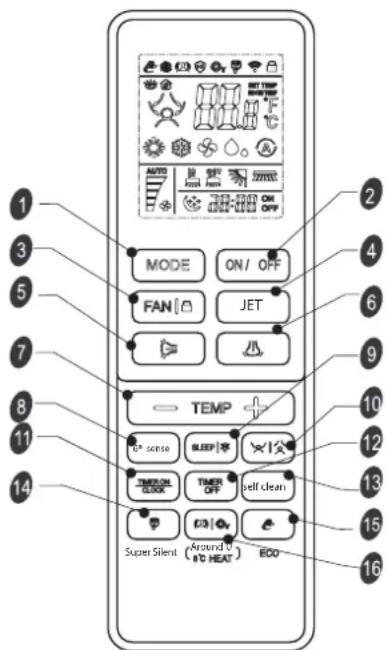

Remote Controller (Telecomandă)
Introduceți bateriile în telecomandă
- Introduceți un pin și apăsați ușor capacul bateriei și împingeți în direcția indicată de săgeată pentru a o scoate, conform ilustrației.
- Introduceți 2 baterii AAA (1,5 V) în locaș. Asigurați-vă că este respectată polaritatea „+” și „-”.
- Închideți capacul bateriei de pe telecomandă.
- De fiecare dată când bateriile telecomenzii sunt înlocuite, aceasta este prestabilită la modul pompă de căldură. Telecomanda aparatului de aer condiționat cu pompă de căldură poate fi utilizată pentru a controla modelele de aparate de aer condiționat numai cu funcție de răcire.
Utilizarea telecomenzii pentru a controla aparatul
- Pentru a acționa aparatul cu ajutorul telecomenzii, îndreptați telecomanda către dispozitivul de recepție de pe unitatea de interior, pentru a asigura sensibilitatea de recepție.
- Pentru a trimite un mesaj de la telecomandă, simbolul 📋 va clipi timp de 1 secundă. La primirea mesajului, aparatul va emite un semnal sonor.
- Telecomanda va acționa aparatul de aer condiționat de la o distanță de până la 7 m.
- De fiecare dată când bateriile telecomenzii sunt înlocuite, aceasta este prestabilită la modul pompă de căldură.
Notă: pentru funcționarea aparatului de aer condiționat, vă rugăm să urmați instrucțiunile corespunzătoare telecomenzii primite.
Remote Controller (Telecomandă)
Telecomanda transmite semnale către sistem.
1 MOD
Apăsați acest buton pentru a selecta modul de funcționare.
VENTILATOR / BLOCARE
Se utilizează pentru a selecta turația ventilatorului în ordinea automat, mai ridicată, ridicată, medie, redusă și mai redusă.
Apăsați o dată acest buton timp de aproximativ 5 secunde pentru a pomi modul BLOCARE. Apăsați încă o dată acest buton timp de aproximativ 5 secunde pentru a-l opri.
5 ≡ OSCILARE
Se utilizează pentru a regla oscilarea pe verticală a fantei de reglare și a seta direcția dorită de suflare a fluxului de aer în sus/jos.
7 TEMP + -
Se utilizează pentru a regla temperatura setată și temporizatorul, în timp real.
9 VEGHE / ILUMINARE
Se utilizatează pentru a seta sau a anula funcționarea modului Veghe. Apăsați o dată acest buton timp de aproximativ 5 secunde pentru a porni modul ILUMINARE, apăsați încă o dată acest buton timp de aproximativ 5 secunde pentru a-l opri.
11 TEMPORIZATOR PORNIT / CEAS
Se utilizează pentru a seta sau a anula funcționarea cu temporizatorul. Apăsați acest buton timp de 5 secunde pentru a pomi modul Ceas.
14 SUPER SILENT Apăsați acest buton timp de aproximativ 5 secunde pentru a porni sau a opri funcționarea în modul de silențiozitate sporită, pentru a avea un mediu cu zgomot redus.
15 MOD ECO
Apăsați acest buton timp de aproximativ 5 secunde pentru a porni sau opri modul de economisire a energiei care ajustează automat setările aparatului de aer condiționat pentru a reduce consumul de energie.
Indicator de răcire Indicator uscare
Viteza automată a ventilatorului
- + Turație mai redusă a ventilatorului
Indicator AI SMART
Transmitere semnal
Indicator smart scanne
Indicator curățare unitate interior
Indicator flux de aer stânga
și dreapta
Turație mai ridicată a ventilatorului
Indicator mod de veghe 1 Indic
Indicator functie Super Silent
(1) Funcția Around U
Indicator urmărire flux aer
Indicator curățare unitate exterior
Indicator flux de aer sus și jos
Se utilizează pentru a seta sau a anula modul Around U. În modul Around U, datorită unui senzor de temperatură din interiorul telecomenzii, va fi setată temperatura ideală, pentru confortul sporit al utilizatorului. Apăsați acest buton timp de aproximativ 5 secunde pentru a porni sau opri modul Încălzire 8 °C, prevenind scăderea excesivă a temperaturii din încăpere.
Indicator numai pentru ventilator
Viteză ridicată a ventilatorului
citor mod de veghe 2 Indicator mod
Indicator mod ECO
Afişajul temperaturii
Indicator încălzire 8 °C
Viteză medie a ventilatorului
ghe 3 Indicator mod de veghe 4
Indicator jet
Blocare
PORNIRE/OPRIRE
Dacă apăsați acest buton, aparatul va fi pomit atunci când este sub tensiune sau va fi oprit din funcțiune.
4 JET Se u
rapida. (Kacirea rapidă funcționeaza la o turație ridicata a ventilatorului, valoarea de 16 °C fiind setată automat; Încălzirea rapidă funcționează la o turație automată a ventilatorului, valoarea de 30 °C fiind setată automat)
6 小 OSCILARE
Se utilizează pentru a regla oscilarea pe orizontală a fantei de reglare și a seta direcția dorită de suflare a fluxului de aer la stânga/dreapta. Prin apăsarea comenzii de oscilare la stânga/dreapta de 6 ori, funcția Wi-Fi va fi activată.
6 ^th SENSE
Folosind scanarea cu infraroșu, produsul detectează poziția și activitatea persoanelor din încăpere, ajustând fluxul de aer pentru un mediu ideal.
URMĂRIRE / EVITARE FLUX DE AER
Se utilizează pentru a seta sau a anula operațiile Urmărire flux aer și Evitare flux aer.
TEMPORIZATOR OPRIT
12 Se utilizează pentru a seta sau a anula funcționarea cu temporizatorul.
AUTOCURĂȚARE
Apăsați o data acest buton pentru a porni modul de curățare a unității de interior, iar indicatorul va fi afișat pe LCD; apăsați încă o data acest buton pentru a-l opri. Apăsați o data acest buton timp de aproximativ 5 secunde pentru a porni modul de curățare a unității de exterior, iar indicatorul va fi afișat pe LCD; apăsați încă o data acest buton timp de aproximativ 5 secunde pentru a-l opri.
Indicator de încălzire
Víteză redusă a ventilatorului
Afişare de setare temporizator
Afisajul temporizatorului curent
Remote Controller (Telecomandă)
Descrierea funcției butoanelor (J1-3A)
1. BUTONUL ON/OFF (PORNIRE/OPRIRE)
Pornește sau oprește aparatul dacă acest buton este apăsat.
Se utilizează pentru a selecta modul de funcționare în ordinea răcire, uscare, numai ventilator sau încălzire.
3. BUTONUL VENTILATORULUI
Se utilizează pentru a selecta viteza ventilatorului în ordinea automat, ridicată, medie sau redusă.
4-5. BUTONUL TEMPERATURĂ
Se utilizează pentru a selecta temperatura ambiantă. Se utilizează pentru a seta ora în modul de temporizare și ora în timp real.
6. BUTONUL AUTO
Setează sau anulează funcționarea automată. În această funcție, aparatul de aer condiționat se va regla automat la cea mai confortabilă temperatură în funcție de temperatura actuală din încăpere.
7. BUTONUL SWING U/D (OSCILARE SUS/JOS)
Oprește sau începe oscilarea fantei de reglare pe orizontală și setează direcția dorită a fluxului de aer, în sus sau în jos.
Prin apăsarea comenzii de oscilare la stânga/dreapta de 6 ori, funcția Wi-Fi va fi activată.
8. BUTONUL SWING L/R (OSCILARE STÂNGA/DREAPTA)
Întrerupe sau începe oscilarea fantei de reglare pe verticală și setează direcția dorită a fluxului de aer la stânga/la dreapta.
9. BUTONUL FUNCTIEI AROUND U
Se utilizează pentru a seta sau a anula funcția Around U.
În cadrul acestei funcții, aparatul de aer condiționat poate să detecteze temperatura ambientală prin intermediul telecomenzii și să regleze în mod corespunzător capacitatea de răcire.
10. BUTONUL TIMER ON/CLOCK (PORNIRE TEMPORIZATOR/CEAS)
Se utilizează pentru a seta ora actuală.
Se utilizează pentru a seta sau a anula funcționarea cu temporizatorul pornit.
11. BUTONUL TIMER OFF (OPRIRE TEMPORIZATOR)
Se utilizează pentru a seta sau a anula funcționarea cu temporizatorul oprit.
12. BUTONUL FUNCTIEI JET
Se utilizează pentru a porni sau a opri modul de răcire sau încălzire rapidă.
13. BUTONUL DIM (DE ILUMINARE)
Se utilizează pentru a activa sau a dezactiva luminile afișajului pe unitatea de interior.
14. BUTONUL POWER SAVE (FUNCTIEI DE ECONOMISIRE A ENERGIEI)
Se utilizează pentru a porni sau a opri funcționarea în modul de economisire a energiei.
15. BUTONUL AUTOCURĂTARE
Se utilizează pentru a seta funcționarea auto-curățării.
- Apăsați butonul PORNIRE/OPRIRE sau AUTO sau MOD pentru a părăsi modul de autocurățare, apoi indicatorul va dispărea.
- După finalizarea procesului de curățare, aparatul de aer condiționat va reveni în modul Răcire sau Uscare, conform presetării, iar indicatorul de pe telecomandă va fi afişat timp de aproximativ 30 de minute.
16. BUTONUL FUNCTIEI SUPER SILENT
Se utilizează pentru a porni sau a opri funcționarea în modul de silențiozitate ridicată, pentru a avea un mediu cu zgomot redus.
17. BUTONUL SLEEP (MODULUI DE VEGHE)
Apăsați butonul SLEEP (MOD DEVEGHE), iar modul de funcționare se va schimba de la ADULT Sleep 1 (Mod de veghe 1 ADULT) > ELDERLY Sleep 2 (Mod de veghe 2 SENIOR) > YOUTH Sleep 3 (Mod de veghe 3 TĂNĂR) > CHILD Sleep 4 (Mod de veghe 4 COPIL) la modul de VEGHE dezactivat.
Reglăți curba temperaturii în funcție de diferitele moduri de VEGHE. Curba temperaturii este particularizată pe parcursul a 8 ore în funcție de necesitățile diferitelor grupuri de persoane.
Simboluri pe afişajul telecomenzii
Indicator de răcire
Indicator mod de veghe 1
Viteza automată a ventilatorului
Indicator jet
Indicator uscare
Indicator mod de veghe 2
Viteză ridicată a ventilatorului
Transmisie semnal
Indicator numai pentru ventilator
Indicator mod de veghe 3
Viteză medie a ventilatorului
Afişare de setare temporizator
Indicator de încălzire
Indicator mod de veghe 4
Viteză redusă a ventilatorului
Afisaj oră actuală
Afișare de setare temperatură
Indicator economisire energie
Indicator auto-curățare
PROTECTIE
Starea de functionare
Este posibil ca dispozitivul de protecție să se fi declanșat și să oprească aparatul în cazurile descrise mai jos.
| Încălzire | Temperatura exterioroara aerului este de peste 24 °C |
| Temperatura exterioroara aerului este de sub -7 °C | |
| Temperatura din încăpere este de peste 27 °C | |
| Răcire | Temperatura exterioroara aerului este de peste 43 °C |
| Temperatura din încăpere este de sub 21 °C | |
| Dezumidificare | Temperatura din încăpere este de sub 18 °C |
Dacă aparatul de aer condiționat funcționează în modul de RĂCIRE sau USCARE cu ușa sau fereastra deschisă o perioadă lungă de timp când umiditatea relativă este mai mare de 80%, poate picura condens din priză.
Caracteristicile dispozitivului de protectie
Aşteptați cel puțin 3 minute înainte de a reporni unitatea după oprire sau schimbarea modului în timpul funcționării. După racordarea la rețeaua de alimentare cu energie electrică și pornirea imediată a aparatului, poate avea loc o întârziere de 20 de secunde înainte de a începe să funcționeze. Dacă funcționarea este
oprită complet, apăsați din nou butonul ON/
OFF (PORNIRE/OPRIRE) pentru a reporni. Temporizatorul trebuie să fie programat din nou dacă a fost anulat.
Caracteristicile modului de RĂCIRE
Antiinghet
Când temperatura schimbătorului de căldură
interior scade la 0° sau mai puțin, compresorul va înceta să mai funcționeze pentru a proteja aparatul.
Caracteristicile modului de ÎNCÄLZIRE
Preîncălzire
Pentru a împiedica suflarea aerului rece, sunt necesare 2-5 minute pentru a preîncălzi unitatea de interior la pornirea aparatului în modul de ÎNCĂLZIRE. Ventilatorul de interior nu va funcționa în timpul preîncălzirii.
Dezghetarea
În modul de ÎNCĂLZIRE, aparatul se va decongela automat pentru a crește eficiența. Această procedură durează de obicei 6-10 minute. Pe parcursul procesului de decongelare, ventilatorul încetează să mai funcționeze și indicatorul de funcționare clipește.
După finalizarea procesului de decongelare, aparatul revine automat la modul de ÎNCĂLZIRE.
Curățarea panoului frontal al unității de interior
- Deconectați de la rețeaua de alimentare cu energie electrică
Opriti aparatul înainte de a-l deconecta de la rețeaua de alimentare cu energie electrică.
- Scoateți panoul frontal
Deschideți panoul frontal după cum indică săgeata (Fig. A).
Trageți cu putere fantele din partea laterală a panoului frontal pentru a scoate panoul frontal (Fig. B).
- Curățați panoul frontal
Ştergeți-l cu o lavetă moale și uscată. Folosiți apă călduță (sub 40 °C) pentru a-l curăța dacă aparatul este foarte murdar. După curățare, lăsati-l să se usuce.
- Remontați și închideți panoul frontal
Remontați și închideți panoul frontal împingându-l în jos.
Notă:
- Nu utilizați sub nicio formă substanțe precum benzină sau pudră de lustruire pentru a curăța aparatul.
- Nu pulverizați sub nicio formă apă pe unitatea de interior Pericol! Pericol de electrocutare!
Curățarea filtrului de aer
Este nevoie să curățați filtrul de aer după ce l-ați folosit în jur de 200 de ore. Curățați filtrul de aer la fiecare două săptămâni dacă aparatul de aer condiționat funcționează într-un mediu cu extrem de mult praf.
- Deconectați de la rețeaua de alimentare cu energie electrică
Opriți aparatul înainte de a-l deconecta de la rețeaua de alimentare cu energie electrică.
-
Scoateți filtrul de aer (Fig. C).
-
Deschideți panoul frontal. 2. Apăsați ușor mânerul filtrului. 3. Scoateți filtrul, culisându-l.
-
Curățați filtrul de aer (Fig. D)
Dacă filtrul este foarte murdar, curățați-l cu o soluție de apă călduță și detergent neutru. După curățare, lăsați-l să se usuce.
- Montați la loc filtrul, apăsați butonul de resetare a filtrului (Fig. E) din partea dreaptă folosind un stift cilindric și închideți panoul frontal.
Notă:
- Pentru a evita rănirea, nu atingeți cu degetele aripioarele unității de interior după scoaterea filtrului.
- Nu încercați să curățați prin mijloace proprii interiorul aparatului de aer condiționat.
- Nu curățați filtrul în mașina de spălat.
Fig. A
Fig. B
FUNCTIONAREA DE URGENTĂ
Într-o situație de urgență sau dacă telecomanda lipsește, puteți comanda unitatea apăsând pe comutatorul de pornire/oprire amplasat pe unitatea de interior.
- Pornirea aparatului: când unitatea este oprită, apăsați acest buton, unitatea va porni și va funcționa în modul 6th Sense/AUTO.
- Oprirea aparatului: când unitatea este pornită, apăsați acest buton, unitatea va înceta să mai funcționeze.
Funcția de repornire automată
Dacă doriți să setați repornirea automată, porniți alimentarea cu energie electrică, apăsați butonul de pornire/oprire de pe unitatea de interior și mențineți-l apăsat mai mult de 5 secunde, funcția de repornire automată este setată și este emis un semnal acustic. Dacă repornirea automată a fost setată, apăsați butonul ON/OFF (PORNIRE/OPRIRE) de pe unitatea de interior și mențineți-l apăsat mai mult de 5 secunde, funcția de repornire automată va fi anulată împreună cu emiterea unui semnal acustic, iar aparatul de aer condiționat va fi în mod de standby.
Eliminarea bateriilor
Pentru a proteja resursele naturale și pentru a promova reutilizarea materialelor, vă rugăm să separați bateriile de alte tipuri de deșeuri și să le reciclați prin intermediul sistemului local gratuit de returnare a bateriilor.
Schema de instalare
Specificații privind cablurile
| Capacitate (Btu/h) | Cablu de alimentare Cablu de conexiune | |||
| Tipul | Secțiune transversală - normală | Tipul | Secțiune transversală - normală | |
| 7K, 9K, 12K H07 | RN-F 1,0mm | ^2X3 H07 | RN-F 1,0mm | ^2X5 |
| 18K H07RN | F 1,5mm | ^2X3 H07 | RN-F 1,5mm | ^2X5 |
| 24 K H07RN | F 2,5mm | ^2X3 H07 | RN-F 2,5mm | ^2X5 |
Problemele de funcționare se datorează adesea unor cauze minore. Înainte de a contacta serviciul de asistență, vă rugăm să verificați aparatul și să consultați următoarea schemă. Astfel, puteți economisi timp și cheltuieli inutile.
| ProblemăAnaliză | |
| Aparatul nu funcționează | Dispozitivul de protecție sau siguranța este ars(ă)?Așteptați 3 minute și porniți din nou unitatea, dispozitivul de protecție poate împiedica funcționarea acesteia.Bateriile telecomenzii sunt descărcate?Ștecherul nu este conectat corect? |
| Aerul nu este răcit sau încălzit | Filtrul de aer este murdar?Orificiile de intrare sau ieșire ale aparatului de aer condiționat sunt blocate?Temperatura este setată corect?Ușile sau ferestrele sunt deschise? |
| Comenzi ineficiente | A existat vreo interferență puternică (de la o descărcare excesivă de electricitate statică, o anomalie a tensiunii de alimentare)? Rețineți că funcționarea va fi anormală, în acest caz deconectați alimentarea cu energie electrică și reconectați-o după 2-3 secunde. |
| Aparatul nu funcționează imediat | Va exista o întârziere de 3 minute la schimbarea modului de funcționare în timpul funcționării. |
| Miros specific | Acest miros poate proveni dintr-o altă sursă precum mobilier, țigară etc., fiind aspirat în unitate și suflat împreună cu aerul. |
| Se aude un sunet de apă curgând | Comportament normal cauzat de curgerea agentului frigorific în aparatul de aer condiționat.Sunet de decongelare în modul de încălzire. |
| Pocnituri | Sunetul poate fi generat de expansiunea sau contractia panoului frontal din cauza modificărilor de temperatură. |
| Pulverizare ceață din orificiul de evacuare | Ceața este prezentă într-o încăpere cu o temperatură scăzută? Comportament normal datorat aerului rece care iese din unitatea de interior în timpul modului de funcționare RĂCIRE sau USCARE. |
| Indicatorul de funcționare clipește, dar ventilatorul de interior se oprește. | Unitatea trece de la modul de încălzire la modul de decongelare. Indicatorul se va stinge și va reveni la modul de încălzire. |
Notă: Dacă problemele persistă, opriți aparatul și deconectați-l de la rețeaua de alimentare electrică, apoi contactați cel mai apropiat Centru de service autorizat Whirlpool.
SERVICIUL DE ASISTENȚĂ TEHNICĂ POST-VÂNZARE
Înainte de a contacta Centrul de asistență clienti:
- Încercați să rezolvați singur problema pe baza descrierilor din secțiunea „Remedierea defectiunilor”.
- Opriti și reporniti aparatul, pentru a verifica dacă defectiunea persistă.
Dacă, după efectuarea verificărilor de mai sus, defectiunea persistă, contactați Centrul de asistență clienti.
Oferiți următoarele informații:
- o scurtă descriere a defectiunii;
- modelul exact al aparatului de aer condiționat;
- numărul de service (acesta este numărul care se găsește sub cuvântul Service de pe autocolantul de service care se află pe partea laterală sau pe partea inferioară a unității de interior).
- Numărul de service poate fi găsit și în certificatul de garanție;
- adresa dumneavoastră completă;
- numărul dvs. de telefon.
În cazul în care trebuie să fie efectuate reparații, contactați un centru de asistență clienti (sunt garantate utilizarea de piese de schimb originale și reparația corespunzătoare).
Va trebui să prezentați factura originală.
Nerespectarea acestor instrucțiuni poate compromite siguranța și calitatea produsului dumneavoastră.
SERVICE
0000 000 00000
Notă: Pentru a beneficia de asistență mai completă, vă rugăm să vă înregistrați produsul pe www.register.10.eu Politicile, documentația standard, comanda de piese de schimb și informații suplimentare despre produs pot fi găsite accesând site-urile noastre web docs.emeaappliance-docs.eu și parts-selfservice.europeanappliances.com
