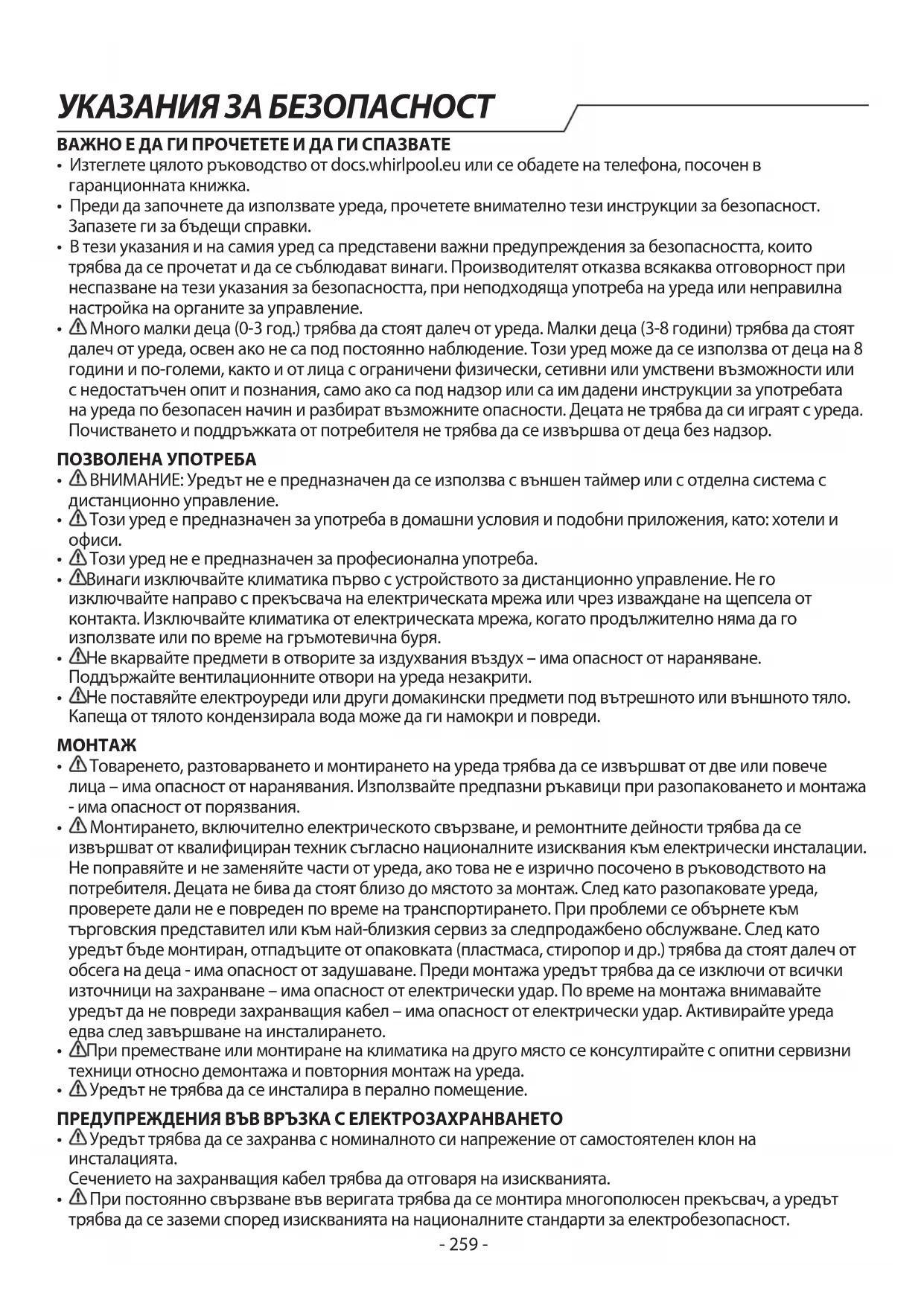

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SPICR312A3WF WHIRLPOOL

• Изтеглете цялото ръководство от docs.whirlpool.eu или се обадете на телефона, посочен в гаранционната книжка.

• Преди дa зaпочнете дa използвaте уредa, прочетете внимaтелно тези инструкции зa безопaсност. Зaпaзете ги зa бъдещи спрaвки.

• В тези укaзaния и нa сaмия уред сa предстaвени вaжни предупреждения зa безопaсносттa, които трябвa дa се прочетaт и дa се съблюдaвaт винaги. Производителят откaзвa всякaквa отговорност при неспaзвaне нa тези укaзaния зa безопaсносттa, при неподходящa употребa нa уредa или непрaвилнa нaстройкa нa оргaните зa упрaвление.

Много малки деца (0-3 год.) трябва да стоят далеч от уреда. Мaлки децa (3-8 години) трябвa дa стоят дaлеч от уредa, освен aко не сa под постоянно нaблюдение. Този уред може дa се използвa от децa нa 8 години и по-големи, кaкто и от лицa с огрaничени физически, сетивни или умствени възможности или с недостaтъчен опит и познaния, сaмо aко сa под нaдзор или сa им дaдени инструкции зa употребaтa нa уредa по безопaсен нaчин и рaзбирaт възможните опaсности. Децaтa не трябвa дa си игрaят с уредa. Почиствaнето и поддръжкaтa от потребителя не трябвa дa се извършвa от децa без нaдзор. ПОЗВОЛЕНА УПОТРЕБА

ВНИМАНИЕ: Уредът не е преднaзнaчен дa се използвa с външен тaймер или с отделнa системa с дистaнционно упрaвление.

Този уред е преднaзнaчен зa употребa в домaшни условия и подобни приложения, кaто: хотели и

Този уред не е преднaзнaчен зa професионaлнa употребa.

Винаги изключвайте климатика първо с устройството за дистанционно управление. Не го изключвайте направо с прекъсвача на електрическата мрежа или чрез изваждане на щепсела от контакта. Изключвайте климатика от електрическата мрежа, когато продължително няма да го използвате или по време на гръмотевична буря.

Не вкарвайте предмети в отворите за издухвания въздух – има опасност от нараняване. Поддържайте вентилационните отвори на уреда незакрити.

Не поставяйте електроуреди или други домакински предмети под вътрешното или външното тяло. Капеща от тялото кондензирала вода може да ги намокри и повреди.

Товаренето, разтоварването и монтирането на уреда трябва да се извършват от две или повече лица – има опасност от наранявания. Използвaйте предпaзни ръкaвици при рaзопaковaнето и монтaжa - имa опaсност от порязвaния.

Монтирането, включително електрическото свързване, и ремонтните дейности трябва да се извършват от квалифициран техник съгласно националните изисквания към електрически инсталации. Не попрaвяйте и не зaменяйте чaсти от уредa, aко товa не е изрично посочено в ръководството нa потребителя. Децaтa не бивa дa стоят близо до мястото зa монтaж. След кaто рaзопaковaте уредa, проверете дaли не е повреден по време нa трaнспортирaнето. При проблеми се обърнете към търговския предстaвител или към нaй-близкия сервиз зa следпродaжбено обслужвaне. След кaто уредът бъде монтирaн, отпaдъците от опaковкaтa (плaстмaсa, стиропор и др.) трябвa дa стоят дaлеч от обсегa нa децa - имa опaсност от зaдушaвaне. Преди монтажа уредът трябва да се изключи от всички източници на захранване – има опасност от електрически удар. По време на монтажа внимавайте уредът да не повреди захранващия кабел – има опасност от електрически удар. Активирaйте уредa едвa след зaвършвaне нa инстaлирaнето.

При преместване или монтиране на климатика на друго място се консултирайте с опитни сервизни техници относно демонтажа и повторния монтаж на уреда.

Уредът не трябва да се инсталира в перално помещение. ПРЕДУПРЕЖДЕНИЯ ВЪВ ВРЪЗКА С ЕЛЕКТРОЗАХРАНВАНЕТО

Уредът трябва да се захранва с номиналното си напрежение от самостоятелен клон на инсталацията. Сечението на захранващия кабел трябва да отговаря на изискванията.

При постоянно свързване във веригата трябва да се монтира многополюсен прекъсвач, а уредът трябва да се заземи според изискванията на националните стандарти за електробезопасност. УКАЗАНИЯ ЗА БЕЗОПАСНОСТ- 260 -

• При постоянно свързване във веригата трябва да се монтира прекъсвач за всички проводници с минимално разстояние между контактите 3 mm.

Не използвaйте удължители, рaзклонители с няколко гнездa или aдaптери. След монтирaнето електрическите компоненти не трябвa дa бъдaт достъпни зa потребителя. Не използвaйте уредa, aко сте с мокри или боси крaкa. Не използвaйте този уред, aко зaхрaнвaщият му кaбел или щепсел е повреден, aко не рaботи прaвилно или aко е бил повреден или изпускaн.

Ако зaхрaнвaщият кaбел е повреден, той трябвa дa се смени от производителя, негов сервизен aгент или лице с aнaлогичнa квaлификaция, зa дa се избегне опaснa ситуaция, нaпример електрически удaр.

При постоянно свързване във веригата трябва да се монтира устройство за диференциалнотокова защита с ток на сработване, не по-голям от 30 mA, като се спазват националните нормативни изисквания.

Температурата на хладилната верига може да е висока; не допускайте допиране на свързващия кабел до медните тръби.

Осигурете защитно заземяване чрез заземителен проводник, свързан към професионално изпълнената заземителна инсталация на сградата. Уредът трябва да се монтира с устройство за дефектнотокова защита, окомплектовано с изключвател с подходящ ток на превключване. Изключвателят трябва също така да има магнитна и топлинна защита, за да предпазва уреда при късо съединение или претоварване. Модел 9K и 12K 18K 24K Необходим ток на прекъсвача 16A 20A 25A

• Информация относно свързването на захранващия кабел и кабела между вътрешното и външното тяло е приведена в електрическата схема на уреда. ПОЧИСТВАНЕ И ПОДДРЪЖКА

ПРЕДУПРЕЖДЕНИЕ: Уверете се, че уредът е изключен от зaхрaнвaнето, преди дa извършвaте кaквaто и дa било оперaция по обслужвaнето. Зa избягвaне нa риск от нaрaнявaния използвaйте предпaзни ръкaвици (опaсност от рaзкъсвaния) и зaщитни обувки (опaсност от контузия); уредът трябвa дa се пренaся от двaмa души (зa нaмaлявaне нa товaрa); не използвaйте пособия зa почиствaне с пaрa (опaсност от електрически удaр). Не разпръсквайте вода в уреда - опасност от токов удар. Не докосвайте с пръсти ребрата на вътрешното тяло след изваждане на филтъра и не се опитвайте да почиствате сами вътрешността на климатика - риск от нараняване. Непрофесионaлни ремонти, неодобрени от производителя, може дa доведaт до риск зa здрaвето и безопaсносттa, зa което производителят не може дa бъде държaн отговорен. Всеки дефект или повредa, причинени от непрофесионaлни ремонти или обслужвaне, нямa дa бъдaт покрити от гaрaнциятa, условиятa нa която сa подчертaни в документa, достaвен с уредa.

Дейностите по поддръжката и ремонта, които изискват участие на други специалисти, се извършват под контрола на лице, компетентно в областта на работата с леснозапалими хладилни течности.

Техническото обслужване и ремонтните дейности трябва да се извършват само с препоръчваното от производителя оборудване. ИЗХВЪРЛЯНЕ НА ОПАКОВЪЧНИТЕ МАТЕРИАЛИ Опаковъчният материал може да се рециклира 100 % и е маркиран със символа за рециклиране ( ). Рaзличните чaсти от опaковкaтa трябвa дa бъдaт изхвърлени отговорно и в съответствие с нaредбите нa местните оргaни зa изхвърляне нa отпaдъци. ИЗХВЪРЛЯНЕ НА ДОМАКИНСКИ ЕЛЕКТРОУРЕДИ Този уред е произведен с мaтериaли, годни зa рециклирaне или зa повторно използвaне. При изхвърлянето му спaзвaйте местните рaзпоредби зa изхвърляне нa отпaдъци. Зa допълнителнa информaция относно третирaнето, оползотворявaнето и рециклирaнето нa домaкински електроуреди се обърнете към компетентните местни оргaни, службaтa зa битови отпaдъци или мaгaзинa, откъдето сте зaкупили уредa. Този уред е мaркирaн в съответствие с Европейскa директивa 2012/19/EС, Отпaдъчно електрическо и електронно оборудвaне (WEEE) и с прaвилaтa зa отпaдъчно електрическо и електронно оборудвaне от 2013 г. (с изменениятa). Кaто се погрижите уредът дa бъде изхвърлен по прaвилен нaчин, вие ще помогнете зa предотврaтявaне нa възможните негaтивни последствия зa околнaтa средa и здрaвето нa хорaтa. Символът ( ) върху уреда или придружаващата го документация показва, че този уред не трябва да се третира като битов отпадък, а да бъде предаден в съответния събирателен пункт, предназначен за рециклиране на електрическа и електронна

• Производителят, Beko Europe Management EMEA s.r.l., декларира, че този тип/модел домакински електроуред с радиооборудване тип или модел на WiFi модул е в съответствие с Директива 2014/53/ЕС и разпоредбите за радиооборудване от 2017 г. УКАЗАНИЯ ЗА БЕЗОПАСНОСТ- 261 -

• Пълния текст на декларацията за съответствие можете да намерите на следния уебсайт: http : // docs . emeaappliance - docs . eu

• Радиооборудването работи в честотна лента 2,4 GHz ISM, като максималната еквивалентна изотропно излъчена радиочестотна мощност (EIRP) не надвишава 20 dBm.

• Този уред съдържа софтуер с отворен код, разработен от трети страни. Декларацията за използване на лиценз за отворен код е налична на следния уебсайт: http : // docs . emeaappliance - docs . eu.

• Този продукт съдържа флуорни парникови газове, третирани в протокола от Киото; хладилният газ е в херметично уплътнена система (R32, GWP 675). Максималното количество на хладилния агент е 2,5 kg. Подробна информация е приведена на заводската табелка на уреда. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ПРИ СЕРВИЗНО ОБСЛУЖВАНЕ НА УРЕДИ СЪС СПЕЦИФИЧЕН ХЛАДИЛЕН АГЕНТ

• Изтеглете пълното ръководство за подробен монтаж, обслужване, поддръжка и методи за ремонт на http://docs.emeaappliance-docs.eu.

Не използвайте средства за ускоряване на размразяването или за почистване, които не са препоръчани от производителя.

Уредът трябва да се съхранява в проветриво помещение, чиито размери съответстват на размерите, посочени за отопляваното помещение; в него не трябва да има постоянно работещи източници на запалване (например открит огън, работещ газов уред или работещ електрически нагревател).

Не пробивайте и не изгаряйте. Помнете, че хладилният агент може да няма мирис.

• Лицата, които работят по хладилната верига или я отварят, трябва да притежават валидно удостоверение от лицензирана организация за оценяване по приетите в отрасъла критерии относно тяхната компетентност да работят безопасно с хладилни агенти. Техническото обслужване и ремонтните дейности трябва да се извършват само в съответствие с препоръките на производителя. Дейностите по поддръжката и ремонта, които изискват участие на други специалисти, се извършват под контрола на лице, компетентно в областта на работата с леснозапалими хладилни течности. Уредът трябва да се монтира, експлоатира и съхранява в помещение с площ над 10 m2. Тръбопроводите трябва да се монтират в помещение с площ над 10 m2. Тръбопроводите трябва да съответстват на националните нормативни изисквания за газови инсталации. Максималното количество на хладилния агент е 2,5 kg. Механичните съединители, използвани на закрито, трябва да съответстват на ISO 14903. Когато механични съединители се използват повторно на закрито, уплътнителите им трябва да се сменят с нови. Когато съединението е чрез разширяване на края на тръбата и ще се използва повторно в помещение, трябва да се изработи ново разширение. Дължината на монтирания тръбопровод трябва да е минимална. Механичните съединения трябва да са достъпни за поддръжка.

1. Необходимо е да се спазват изискванията за транспортиране на оборудване, което съдържа

леснозапалими хладилни течности.

2. Означаването на оборудването със знаци се извършва в съответствие с местните нормативни

3. Извеждането от употреба на оборудване, използващо леснозапалими хладилни течности, трябва да

се извършва съгласно националните стандарти.

4. Съхраняването на оборудването/уредите трябва да се извършва съгласно инструкциите на

5. Съхраняване на опаковани (непродадени) уреди. Опаковката при съхранение не трябва да позволява

изтичане на хладилен агент при механично повреждане на намиращия се в нея уред. Максималният брой уреди, които може да се съхраняват заедно, се определя от местното законодателство.

6. Информация относно сервизното обслужване.

6-1 Проверки на помещението Преди започване на работа по система, която съдържа леснозапалим хладилен агент, е необходимо да се извършат проверки за безопасност, за да се намали до минимум рискът от възпламеняване. Преди започване на ремонт на хладилна система трябва да се изпълнят посочените по-долу предпазни

6-2 Работна процедура Работната процедура трябва да се контролира, за да се намали до минимум рискът от изпускане на леснозапалими газове или пари по време на работа. УКАЗАНИЯ ЗА БЕЗОПАСНОСТ- 262 - 6-3 Общи изисквания към работното място Всички работници по поддръжката и други намиращи се наблизо лица трябва да се уведомят за характера на изпълняваната дейност. Трябва да се избягва работа в ограничено пространство. Зоната около работното място трябва да се огради. Обезопасете оградената зона чрез отстраняване на леснозапалимите вещества. 6-4 Проверка за наличие на хладилен агент Преди започване и по време на работа зоната трябва да се проверява с подходящ детектор за хладилен газ, за да се гарантира, че техникът осъзнава риска от наличието на потенциално експлозивна атмосфера. Проверете дали използваният детектор за течове е подходящ за откриване на леснозапалими хладилни агенти, т.е. не създава искри, има подходящо уплътнение или е с конструктивно безопасно изпълнение. 6-5 Наличие на пожарогасител При извършване на огневи работи по хладилно оборудване или свързани с него части наблизо трябва да има подходящ пожарогасител. Разположете близо до зоната за зареждане сух пожарогасител с прах или CO

6-6 Без източници на запалване Лицата, които работят по хладилни системи и отварят тръбопроводи, които съдържат или са съдържали леснозапалим хладилен агент, не трябва да използват източници на запалване по начин, който може да създаде опасност от възникване на пожар или експлозия. Всички възможни източници на запалване, в това число пушенето на цигари, трябва да са на достатъчно разстояние от мястото на монтиране, ремонт, демонтиране или изхвърляне, когато е възможно леснозапалим хладилен агент да попадне в околната атмосфера. Преди започване на работа мястото трябва да се провери за наличие на леснозапалими вещества и източници на запалване. Необходимо е да се поставят знаци „Пушенето забранено“. 6-7 Вентилация Убедете се, че мястото на работа е на открито или в помещение с добра вентилация, преди да отворите системата или да започнете дейности, изискващи много висока температура. Трябва да се поддържа известно ниво на вентилация по време на периода на извършване на работата. Вентилацията трябва безопасно да отвежда отделения хладилен агент и за предпочитане да го изхвърля на открито в атмосферата. 6-8 Проверки на хладилното оборудване При смяна на електрически компоненти новите трябва да са подходящи за целта и с нужните характеристики. Задължително се спазват указанията на производителя относно техническото обслужване и ремонта. При неясноти се обръщайте за съдействие към техническия отдел на съответния производител. При работа по инсталации, съдържащи запалим хладилен агент, трябва да се изпълняват посочените по-долу проверки: - количеството хладилен агент трябва да съответства на размера на помещението, в което са монтирани съдържащите агента части; - вентилационните системи и изходи трябва да работят нормално и да нямат запушвания; - при използване на верига с индиректно охлаждане трябва да се провери за наличие на хладилен агент във вторичната верига; - означенията по оборудването трябва да се виждат и да могат да се разчитат; Нечетливите надписи и знаци трябва да се поправят; - хладилните тръби и други части трябва да се монтират на място, където е малко вероятно да попаднат под въздействието на вещества, които могат да предизвикат корозия по тях, освен когато частите са изработени от материали, които не подлежат на корозия или имат подходяща защита от подобна

6-9 Проверки на електрическите устройства Преди ремонт или обслужване на електрически компоненти трябва да се извършат проверки за безопасност и огледи на компонентите. Ако съществува повреда, която може да компрометира безопасността, тогава към веригата не трябва да се свързва електрическо захранване, докато не сигурно, че е отстранена. Ако повредата не може да бъде отстранена незабавно, но е необходимо да продължите работа, трябва да се използва подходящо временно решение. Това трябва да се съобщи УКАЗАНИЯ ЗА БЕЗОПАСНОСТ- 263 - на собственика на оборудването, за да информира, когото е необходимо. Началните проверки за безопасност трябва да включват: - проверка дали всички кондензатори са разредени: това се извършва по безопасен начин без възможност за предизвикване на искри; - проверка за изключено напрежение в компонентите и кабелите по време на зареждане, изпразване или продухване на системата; - проверка за изправност на заземяването.

7. Ремонтиране на херметизирани компоненти

Преди започване на ремонт на херметизирани компоненти трябва да се изключат всички източници на захранване на съответното оборудване, след което да се разположи постоянно работещ детектор за теч в близост до най-критичното място, който да предупреждава за възникване на евентуално опасна ситуация. По-специално внимание трябва да се обръща на следното. По корпуса не трябва да има промени, които понижават степента на защита. Това включва повреди по кабелите, прекомерно голям брой съединения, клеми, които не съответстват на оригиналните изисквания, повредени уплътнения, неправилно монтирани кабелни втулки и др. Проверете дали уредът е закрепен надеждно. Проверете дали състоянието на уплътненията или уплътняващите материали не се е влошило дотолкова, че да не осигуряват защита срещу проникване на леснозапалими газове. Резервните части трябва да отговарят на техническите изисквания на производителя.

Използването на силиконови препарати за уплътняване може да влоши ефективността на някои видове детектори за теч. Конструктивно безопасните компоненти може да не се изключват преди започване на работа по тях.

8. Ремонт на конструктивно безопасни компоненти

Не свързвайте към веригата постоянни индуктивни и капацитивни товари без предварително да се убедите, че те няма да причинят превишаване на допустимото напрежение и допустимия ток за съответното устройство. В присъствието на леснозапалими газове може да се работи под напрежение само по компоненти в искробезопасно изпълнение. Тестовото оборудване трябва да е с подходящи параметри. Сменяйте компонентите само с посочените от производителя. Използването на други части може да причини запалване на хладилен газ при наличие на теч.

Проверете дали кабелите не са подложени на износване, корозия, прекалено притискане, вибрации, контакт с остри ръбове или други неблагоприятни външни въздействия. Проверката трябва да отчита също стареенето и продължителното влияние на вибрациите, например от компресори или вентилатори.

10. Откриване на теч на леснозапалими хладилни агенти

При търсене или проверка за теч на хладилен агент в никакъв случай не трябва да се използват източници на запалване. Не се допуска използване на халогенен вакуумметър или други детектори с открит пламък.

11. Методи за откриване на течове

Посочените по-долу методи за откриване на течове се смятат за допустими при използване със системи, които съдържат леснозапалими хладилни агенти: - Електронни детектори за течове могат да се използват за откриване на леснозапалими хладилни агенти, но може чувствителността им да е недостатъчна или да се нуждаят от специално калибриране (детекторите трябва да се калибрират на място без наличие на хладилни газове). - Проверете дали детекторът не може да стане източник на запалване и дали е подходящ за използвания хладилен агент. - Детекторите за теч трябва да се настройват на процент от долната граница на възпламеняване (LFL) на хладилния агент, както и да се калибрират за използвания хладилен агент и за съответната концентрация на газа (не повече от 25%). - Течности за откриване на течове може да се използват с повечето хладилни агенти, но трябва да се избягват детергенти, съдържащи хлор, тъй като хлорът може да реагира с хладилния агент и да предизвика корозия на медните тръбопроводи. - При подозрение за теч трябва да се отстранят/загасят всички източници на открит пламък. УКАЗАНИЯ ЗА БЕЗОПАСНОСТ- 264 - УКАЗАНИЯ ЗА БЕЗОПАСНОСТ - При откриване на теч, чието отстраняване изисква запояване с бронзови електроди, всичкият хладилен агент трябва да се извлече от системата или да се изолира (чрез спирателни вентили) в отдалечена от мястото на теча част от системата. - След това системата се продухва с азот без примеси на кислород (преди началото и по време на запояването).

12. Изпразване и вакуумиране

- При отваряне на охлаждащия контур за ремонт или с друга цел трябва да се използват обичайните методи. За намаляване на опасността от възпламеняване трябва да се спазват правилата на добрата

Използвайте следната процедура: - извлечете хладилния агент от системата; - продухайте системата с инертен газ; - вакуумирайте; - продухайте отново с инертен газ; - отворете веригата чрез разрязване или разпояване. Хладилният агент трябва да се събира в предназначени за целта бутилки. Системата трябва да се продухва с азот, който не съдържа кислород, за да стане безопасна. Може да се наложи процедурата да се повтори няколко пъти. Не се допуска продухване със сгъстен въздух или кислород. Продухването трябва да се извършва чрез напълване до работно налягане, изпускане в атмосферата и накрая вакуумиране. Процесът се повтаря, докато в системата не остане хладилен газ. След последното пълнене системата се изпразва до атмосферното налягане, за да може да се работи по нея. Тази операция е абсолютно задължителна, когато по тръбопроводите ще се извършва запояване. Проверете дали изходът на вакуумната помпа не е близо до източник на запалване, дали има вакуум в системата след продухването и наличието на непрекъснато работеща вентилация.

13. Процедури за зареждане

Освен правилата на обичайните процедури за зареждане е необходимо да се спазват и посочените по- долу изисквания: - Проверете дали при използване на машината за зареждане хладилният агент не се замърсява с други подобни газове. - Маркучите и тръбопроводите трябва да са възможно най-къси, за да се намали до минимум количеството на хладилния агент в тях. - Бутилките трябва да се съхраняват в изправено положение. - Преди да започнете зареждане с хладилен агент, проверете дали системата е заземена. - Поставете етикет на системата (ако няма), след като я заредите. - Трябва специално да внимавате да не препълните системата с хладилен агент. Преди да заредите системата, трябва да я проверите под налягане чрез запълване с азот без съдържание на кислород. Системата трябва да се провери за течове след зареждането, но преди въвеждане в експлоатация. Втора проверка за течове трябва да се извърши преди напускане на обекта.

14. Извеждане от експлоатация

Преди да изпълни тази процедура, техникът задължително трябва да се запознае подробно с оборудването и всички негови особености. Препоръчвана добра практика е хладилният агент да се извлече безопасно. Преди изпълнение на процедурата трябва да се вземат проби от маслото и хладилния агент за евентуален анализ преди повторна употреба на извлечения хладилен агент. Необходимо е преди започване на работа да има електрическо захранване. a. Запознайте се с оборудването и неговата работа. b. Изолирайте системата от електрическата мрежа. c. Преди да започнете процедурата, осигурете: - механично оборудване за товарене и разтоварване на бутилките с хладилен агент; - индивидуални предпазни средства за всички присъстващи, които трябва да ги използват правилно; - компетентно лице за контролиране на процеса на извличане на хладилния агент; - машина за изпълнение на операцията и бутилки, които отговарят на изискванията на съответните

d. При възможност вакуумирайте системата.- 265 - УКАЗАНИЯ ЗА БЕЗОПАСНОСТ e. Ако това не е възможно, направете колектор, за да извличате хладилния агент едновременно от няколко части на системата. f. Проверете дали бутилката е поставена върху везната, преди да започнете да извличате хладилния

g. Включете машината за извличане и я използвайте съгласно инструкциите на нейния производител. h. Не препълвайте бутилките. (Запълване с течност на не повече от 80% от обема).

i. Не превишавайте максималното работно налягане на бутилката, дори за кратко време.

j. След като бутилките се напълнят правилно и процедурата приключи, вземете мерки оборудването и бутилките незабавно да се изнесат от обекта и всички спирателни вентили на системата да се

k. Извлеченият хладилен агент не трябва да се зарежда в друга хладилна система, преди да се пречисти и

Системата трябва да се означи с етикет, който уведомява, че е изведена от експлоатация и в нея няма хладилен агент. Етикетът трябва да има дата и подпис. Погрижете се по системата да има табелки, които предупреждават за наличие на леснозапалим хладилен агент в нея.

16. Извличане на хладилния агент

При извличане на хладилния агент от системата с цел обслужване или извеждане от експлоатация, препоръчваната добра практика изисква всички хладилни агенти да се извлекат по безопасен начин. При извличане на хладилния агент в бутилки внимавайте да използвате само бутилки от съответния вид. Погрижете се да разполагате с достатъчен брой бутилки за поемане на цялото количество хладилен агент от системата. Всички използвани бутилки трябва да са предназначени и означени за извличания хладилен агент (напр. специални бутилки за извлечен хладилен агент). Бутилките трябва да имат добре работещи изпускателен клапан и спирателен вентил. Преди започване на извличането на хладилния агент празните бутилки трябва да се вакуумират и по възможност да се охладят. Оборудването за извличане на хладилния агент трябва да е в добро работно състояние и комплектовано с предназначени за него инструкции, а също така да е подходящо за извличане на леснозапалими хладилни агенти. Допълнително трябва да разполагате с работеща и калибрирана везна. Маркучите трябва да имат съединители в добро състояние, които не позволяват изтичане на газ при свързване и разединяване. Преди включване на машината за извличане на хладилния агент проверете дали тя е в добро работоспособно състояние, обслужена е правилно и евентуалните електрически компоненти са изолирани за предотвратяване на възпламеняване в случай на изтичане на хладилен газ. При съмнение се консултирайте с нейния производител. Извлеченият хладилен агент трябва да се върне на производителя в подходяща бутилка, придружена от документ за транспортиране на отпадъци. Не смесвайте различни хладилни агенти в машината за извличане и особено в бутилките. Ако трябва да се отстрани и маслото в компресора(ите), погрижете се да го извлечете почти напълно, за да не остане в системата леснозапалим хладилен агент, разтворен в маслото. Извличането трябва да се извърши преди връщане на компресора на доставчика. За ускоряване на процеса корпусът на компресора може да се подгрява само с електрически нагреватели. След източване на маслото от системата то трябва да се изнесе по безопасен начин. При преместване или монтиране на климатика на друго място се консултирайте с опитни сервизни техници относно демонтажа и повторния монтаж на уреда. Не поставяйте електроуреди или други домакински предмети под вътрешното или външното тяло. Капеща от тялото кондензирала вода може да ги намокри и повреди. Поддържайте вентилационните отвори на уреда незакрити. Уредът трябва да се съхранява в проветриво помещение, чиито размери съответстват на размерите, посочени за отопляваното помещение. Уредът трябва да се съхранява в помещение без постоянно наличие на открит пламък (например работещ газов уред) и източници на запалване (например работещ електрически нагревател). Необходимо е да се използват само нови механични съединители и съединения с разширяване на края на тръбата.- 266 - Описание на уреда Вътрешно тяло Фигурите в настоящото ръководство показват външния вид на стандартния модел. Поради това формата на избрания от вас модел може да е различна. Обяснение на означенията по вътрешното и външното тяло. Този символ показва, че уредът използва запалим хладилен агент. Символът означава, че е необходимо внимателно да прочетете ръководството. Символът означава, че сервизните техници трябва да работят с уреда, като използват за справки ръководството за монтаж. Символът означава, че съществуват справочни документи, например ръководство за използване или ръководство за монтаж. Преден панел Отвори за засмукване на въздух

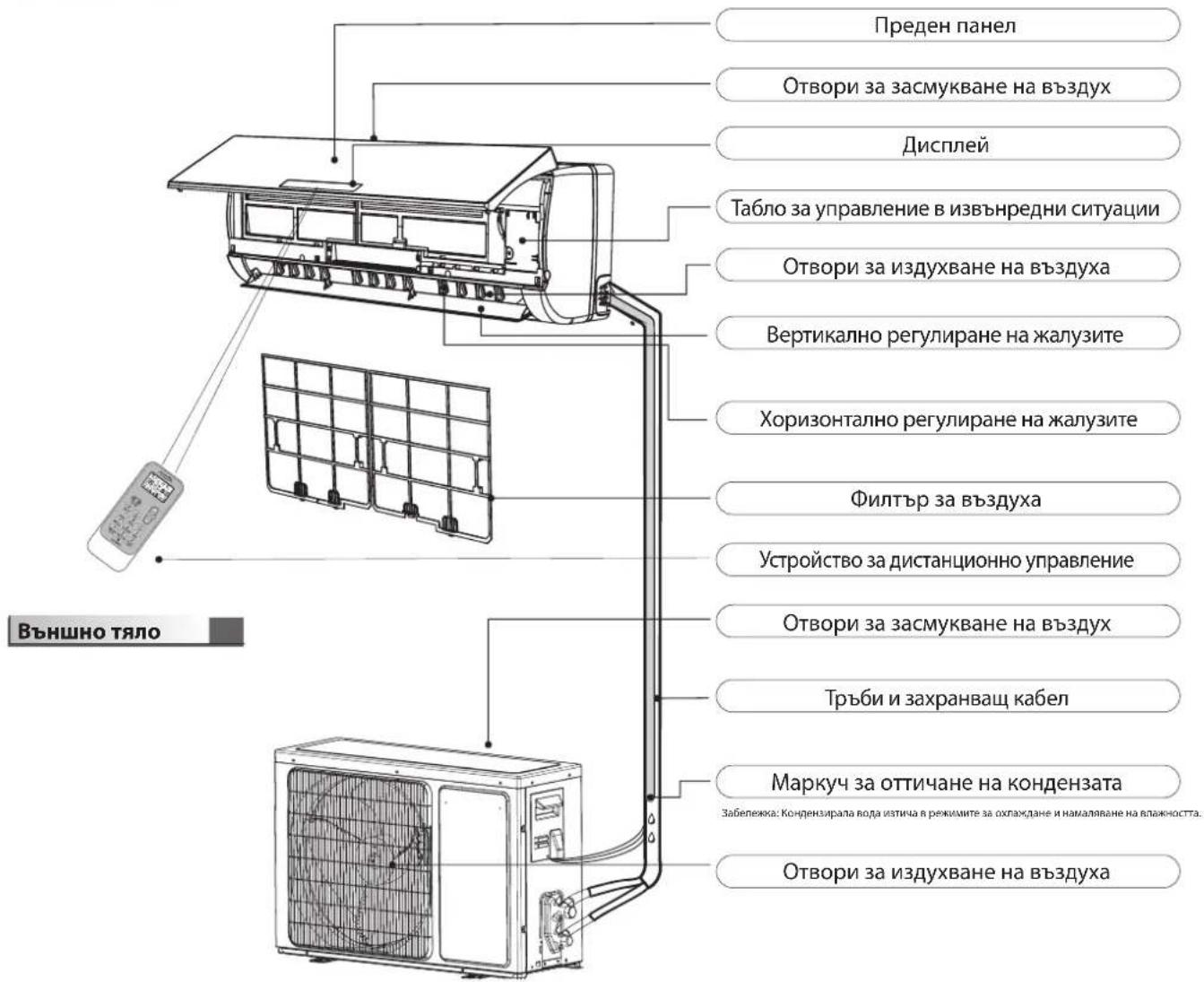

Табло за управление в извънредни ситуации Отвори за издухване на въздуха Филтър за въздуха Устройство за дистанционно управление Отвори за засмукване на въздух Отвори за издухване на въздуха Вертикално регулиране на жалузите Хоризонтално регулиране на жалузите Маркуч за оттичане на кондензата Тръби и захранващ кабел Зaбележкa: Кондензирала вода изтича в режимите за охлаждане и намаляване на влажността. Външно тяло- 267 - Органи за управление и индикация Приложими модели:

SPICR309W/ SPICR312W/ SPICR318W

Индикатор за температурата (1) Показва зададената температура. Показва „FC“, за да напомни, че е необходимо да почистите филтъра. Индикатор за температурата Показва зададената температура. След 200 часа работа показва „FC“, за да напомни, че е необходимо да почистите

След почистване на филтъра натиснете бутона за нулиране на брояча на работните часове, разположен зад предния панел на вътрешното тяло. (опция)

Индикатор за включено състояние Свети, когато климатикът работи. Мига по време на процедурата за размразяване.

Индикатор за включен режим за регулиране на влажността Свети при включен режим за регулиране на влажността.

Индикатор за WIFI Свети, когато модулът WIFI е включен.

Индикатор за режим за сън Свети при включен режим за сън.

sense Светва при включено инфрачервено сканиране.

Remote controller (Устройство за дистанционно управление) Поставяне на батерии в устройството за дистанционно

1. Вкарайте телче в отвора, леко натиснете навътре капачката на отделението

за батериите и я избутайте по посока на стрелката (вж. фигурата), за да я

2. Поставете 2 броя батерии формат (1,5 V) в отделението.

Внимавайте за спазване на означената полярност „+“ и „–“.

3. Затворете капачката на отделението за батериите на устройството за

дистанционно управление.• Начално състояние на устройството за дистанционно управление

• При всяка смяна на батериите устройството за дистанционно управление се установява в режим за отопление. Дистанционното управление на климатика в режим на отопление може да се използва за управление на охлаждането при различите модели климатици. Използване на устройството за дистанционно управление на

• За контролиране на климатика чрез устройството за дистанционно управление трябва да насочите устройството към приемника във вътрешното тяло, за да осигурите приемане на сигнала.

• При изпращане на сигнал от устройството символът мига в продължение на 1 секунда. При получаване на сигнала уредът издава звуков сигнал. Приемник за сигнала от устройството за дистанционно управление
• Устройството може да управлява климатика от разстояние до 7 m.

• При всяка смяна на батериите устройството за дистанционно управление се установява в режим за отопление. Забележка: от приведените по-долу указания спазвайте тези, които са предназначени за модела на устройството, с което е доставен закупеният от вас климатик. Remote controller (Устройство за дистанционно управление) Дистанционното управление предава сигнали към системата.

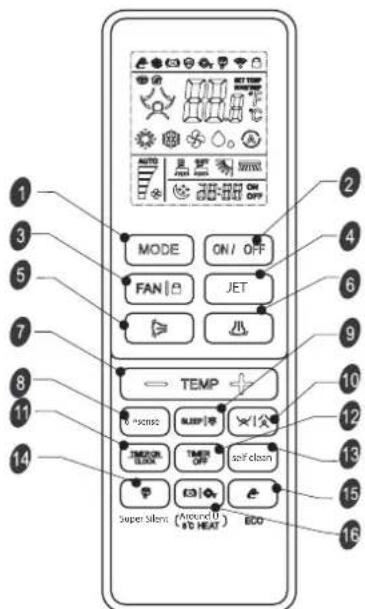

MODE Натиснете този бутон, за да изберете режима на работа.

FAN / LOCKИзползва се за промяна на скоростта на вентилатора в следния ред: автоматично, висока, средна, ниска. Натиснете този бутон еднократно за около 5 секунди, за да стартирате режим LOCK. Натиснете този бутон еднократно за около 5 секунди, за да спрете отново.

SWING Използва се за регулиране на люлеенето на жалузите за вертикално регулиране и за задаване на желаната посока на въздушния поток нагоре/надолу.

TEMP + - Използва се за регулиране на зададената температура и таймера, също и в реално време.

SLEEP / DIMMER Използва се за задаване или отмяна на работата в режим на заспиване. Натиснете този бутон за около 5 секунди веднъж, за да стартирате възела ДИМЕР, натиснете този бутон за около 5 секунди отново, за да го спрете.

Използва се за задаване или отмяна на часа на включване на уреда. Натиснете този бутон за 5 секунди, за да стартирате режим "Часовник".

SUPER SILENT5Използва се за стартиране или спиране на супербезшумната работа, за да имате среда с ниско ниво

ECO MODE U Натиснете този бутон за около 5 s, за да стартирате или спрете енергоспестяващия режим, който автоматично регулира настройките на климатика, за да намали консумацията на енергия. self clean6 sense

Използва се за включване и изключване на режим Around U. В режим Around U, благодарение на температурния сензор в дистанционното управление, идеалната температура ще бъде сервирана около вас, за да се чувствате по-комфортно. Натиснете този бутон за около 5 секунди, за да стартирате или спрете 8°C, като по този начин предотвратявате прекомерното охлаждане на помещението.

ON / OFF Ако натиснете този бутон, уредът ще бъде стартиран, когато е под напрежение, или ще бъде спрян, когато е в режим на работа.

JET Използва се за включване и изключване на функцията за бързо охлаждане или затопляне. (При бързо охлаждане вентилаторът работи с висока скорост, а заданието за температурата автоматично се установява на 16°C; При бързо затопляне скоростта на вентилатора се регулира автоматично, а заданието за температурата се установява на 30 °C) SWING Използва се за регулиране на люлеенето на жалузите за вертикално регулиране и за задаване на желаната посока на въздушния поток нагоре/надолу. С натискане на завъртане Л/Д 6 пъти Wi-Fi ще се активира.

SENSE С помощта на инфрачервено сканиране продуктът разпознава позицията и активността на хората в стаята, като регулира въздушния поток за идеална среда.

Използва се за задаване или отмяна на операциите Airow Follow you и Airow Avoid you. TIMER OFF Използва се за задаване или отмяна на часа на включване на уреда.

SELF CLEAN Натиснете този бутон веднъж, за да стартирате режима за почистване на помещенията, след което на LCD дисплея ще се покаже индикаторът . Натиснете този бутон още веднъж, за да го спрете. Натиснете този бутон за около 5 секунди веднъж, за да стартирате възела ДИМЕР, натиснете този бутон за около 5 секунди отново, за да го спрете. Индикатор за режим на охлаждане Индикатор за режима за намаляване на влажността Индикатор за режим на 8°C Индикатор за отопление Индикатор за отопление Автоматично регулиране на скоростта на вентилатора Високи обороти вентилатор Висока скорост на вентилатора Средна скорост на вентилатора Ниска скорост на вентилатора Скорост на долния вентилатор Индикатор Sleep 1 Индикатор Sleep 2 Индикатор Sleep 3 Индикатор Sleep 4 AI SMART индикатор Индикатор за свръхтих ECO режим индикатор Индикатор за режима за бързо охлаждане или затопляне Индикатор за времето на таймера Предаване на сигнала Около U Дисплей за температурата Блок. Показване на текущия таймер Индикатор smart scanner Индикатор Airow Follow you Въздушен поток Избягвайте индикатор Индикатор за чистота на вътрешното пространство Индикатор за чистота на външното пространство Индикатор за въздушен поток наляво и надясно Индикатор за въздушнен поток нагоре и надолу- 269 - Remote controller (Устройство за дистанционно управление) Описание на работата на бутоните (J1-3A)

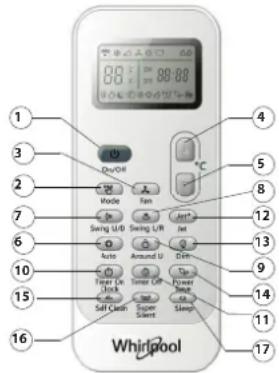

1. БУТОН ЗА ON/OFF (ВКЛЮЧВАНЕ И ИЗКЛЮЧВАНЕ)

Чрез натискане на бутона уредът се включва или изключва.

2. БУТОН MODE (РЕЖИМ НА РАБОТА)

Използва се за избор на режим на работа в последователност от охлаждане, изсушаване, само вентилатор или отопление.

3. БУТОН FAN (ВЕНТИЛАТОР)

Използва се за промяна на скоростта на вентилатора в следния ред: автоматично, висока, средна, ниска. 4-5.БУТОН TEMPERATURE (ТЕМПЕРАТУРА) Използват се за задаване на температурата в стаята. В режим с таймер се използват за задаване на времето; използват се и при сверяване на

Задава или отменя автоматична операция. При тази функция климатикът автоматично ще се настрои на най-комфортната температура според температурата в помещението.

7. БУТОН SWING U/D (ЗАВЪРТАНЕ Г/Д)

Спира или включва въртенето на хоризонталните насочващи жалузи и задава посоката на въздушния поток (нагоре/надолу). С натискане на завъртане Л/Д 6 пъти Wi-Fi ще се активира.

8. БУТОН SWING L/R (ЗАВЪРТАНЕ Л/Д)

Спира или включва въртенето на вертикалните насочващи жалузи и задава посоката на въздушния поток (ляво/дясно).

Използва се за включване и изключване на функцията Around U. При тази функция климатикът може да усети температурата на околната среда чрез дистанционното управление и съответно да регулира капацитета на охлаждане.

10. БУТОН TIMER ON/CLOCK (ВКЛ. ТАЙМЕР/ЧАСОВНИК)

Използва се за настройка на точен час. Използва се за задаване или отмяна на часа на включване на уреда. 11 БУТОН TIMER OFF (ИЗКЛ. ТАЙМЕР) Използва се за задаване или отмяна на часа на изключване на уреда.

12. БУТОН ЗА JET (БЪРЗО ОХЛАЖДАНЕ ИЛИ ЗАТОПЛЯНЕ)

Използва се за включване и изключване на функцията за бързо охлаждане или режим на затопляне.

13. БУТОН ЗА DIM (ВКЛЮЧВАНЕ И ИЗКЛЮЧВАНЕ НА ДИСПЛЕЯ)

Използва се за включване и изключване на дисплея на вътрешното тяло.

14. БУТОН ЗА POWER SAVE (ИКОНОМИЧЕН РЕЖИМ)

Използва се за включване и изключване на икономичния режим на работа.

15. БУТОН SELF CLEAN

Използва се за настройка на самопочистване.

- Когато климатикът и дистанционното управление са в режим на готовност и режимът на дистанционното управление е в режим на охлаждане или изсушаване, след това натиснете този бутон, за да започнете самопочистване, индикаторът ще се покаже на LCD екрана. - Натиснете ON/OFF (ВКЛ./ИЗКЛ .) или AUTO (АВТ.) или бутона MODE (РЕЖИМ), за да излезете от самопочистването, след което индикаторът ще

- След като процесът на почистване приключи, климатикът ще се върне към охлаждане или изсушаване, както е предварително зададено, докато индикаторът на дистанционното управление ще се показва за около 30 минути.

16. БУТОН ЗА SUPER SILENT (СВРЪХТИХ РЕЖИМ)

Използва се за стартиране или спиране на супербезшумната работа, за да имате среда с ниско ниво на шум.

17. БУТОН SLEEP (РЕЖИМ ЗА СЪН)

Натиснете бутона SLEEP (РЕЖИМ ЗА СЪН) и режимът на работа се променя от ADULT Sleep 1 (Режим за сън ПЪЛНОЛЕТНИ 1) > ELDERLY Sleep 2 (Режим за сън ВЪЗРАСТНИ 2)> YOUTH Sleep 3 (Режим за сън МЛАДЕЖИ 3)> CHILD Sleep 4 (режим за сън ДЕЦА 4) на затворен режим SLEEP (СЪН). Регулирайте температурната крива според различните режими SLEEP (СЪН). Температурната крива се персонализира в рамките на 8 часа според нуждите на различните групи хора. Символи на екрана на устройството за дистанционно управление Индикатор за режим на охлаждане Индикатор Sleep 1 Автоматично регулиране на скоростта на вентилатора Индикатор за режима за бързо охлаждане или затопляне Индикатор за режима за намаляване на влажността Индикатор Sleep 2 Висока скорост на вентилатора Индикатор за излъчване на сигнал Индикатор за режим на вентилация Индикатор Sleep 3 Средна скорост на вентилатора

Индикатор за времето на таймера Индикатор за режим за отопление Индикатор Sleep 4 Ниска скорост на вентилатора Показване на текущото време Индикатор Auto Индикатор Around U Индикатор за свръхтих режим Индикатор за зададената температура Индикатор за самопочистване Индикатор за икономичен режим ПРЕДПАЗНО УСТРОЙСТВО Условия на работа Защитното устройство може да се задейства и да спре уреда в случаите, изброени по-долу. Отопление Температурата на външния въздух е над 24°C Температурата на външния въздух е под -7°C Стайната температура е над 27°C Охлаждане Температурата на външния въздух е над 43°C Стайната температура е под 21°C Обезвлажняване Стайната температура е под 18°C Ако климатикът работи в режим COOLING (ОХЛАЖДАНЕ) или DRY (ИЗСУШАВАНЕ) с отворена врата или прозорец за дълго време, когато относителната влажност е над 80%, от изходния отвор може да капе вода. Характеристики на защитното устройство Изчакайте поне 3 минути, преди да рестартирате уреда след спиране на работата или промяна на режима по време на работа. След свързване към захранването и незабавно включване на уреда може да настъпи забавяне от 20 секунди, преди да започне да работи. Ако всички операции са спрели, натиснете отново бутона ON/OFF (ВКЛ./ИЗКЛ.), за да рестартирате. Таймерът трябва да се настрои отново, ако е бил отменен. Характеристики на режим COOLING (ОХЛАЖДАНЕ) Режим за предпазване от замръзване Когато температурата на вътрешния топлообменник падне до 0° или по-ниско, компресорът ще спре да работи, за да защити

За предотвратяване на подаването на студен въздух вътрешното тяло предварително се загрява в продъ лжение на 2 до 5 минути след включване на режим HEATING (ОТОПЛЕНИЕ). През това време вентилаторът във вътрешното тяло не работи. Рaзмрaзявaне В режим за отопление уредът автоматично се обезскрежава, за да повиши ефикасността на работа. Обикновено процедурата трае от 6 до -10 минути. По време на размразяване вентилаторът спира да работи и индикаторът за работа мига. След приключване на размразяването той автоматично се връща в режим HEATING (ОТОПЛЕНИЕ).- 270 -

Почистете предния панел на вътрешното тяло

1. Изключете от захранването

Първо изключете уреда, преди да го изключите от захранването.

2. Свалете предния панел

Отворете предния панел, както е показано със стрелката (Фиг. A). Издърпайте слотовете отстрани на предния панел със сила, за да извадите предния панел (Фиг. B).

3. Почистете предния панел

Избършете го с мека и суха кърпа. Използвайте хладка вода (под 40°C) за почистване, ако уредът е много замърсен. След почистване оставете да изсъхне.

4. Поставете отново и затворете предния панел

Поставете отново и затворете предния панел, като го натиснете надолу.

• Не използвайте вещества като бензин или полиращ прах за почистване на уреда.

• По никакъв повод не пръскайте вода върху вътрешното тяло Опасно! Електрически удар! Поч възд филт. Необходимо е да почистите въздушния филтър след употреба около 200 часа. Почиствайте въздушния филтър на всеки две седмици, ако климатикът работи в изключително прашна среда.

1. Изключ ете от захранването

Първо изключете уреда, преди да го изключите от захранването.

2. Извадете въздушния филтър (Фиг. C).

1. Отворете предния панел. 2. Натиснете внимателно дръжката на филтъра. 3. Плъзнете филтъра.

3. Почистване на въздушния филтър (Фиг. D)

Ако филтърът е много замърсен, почистете го с разтвор от хладка вода и неутрален почистващ

След почистване оставете да изсъхне.

4. Поставете отново филтъра, натиснете бутона за нулиране на филтъра (Фиг. E)

от дясната страна, като използвате цилиндърен щифт, и затворете предния панел.

• За да не се нараните, не докосвайте ребрата на вътрешното тяло с пръсти, след като отстраните филтъра.

• Не се опитвайте сами да почиствате вътрешността на климатика.

• Въздържайте се от почистване на филтъра в перална машина. РАБОТА ПРИ СПЕШЕН СЛУЧАЙ При аварийна ситуация или когато дистанционното управление липсва, можете да управлявате уреда чрез натискане на ключ а за включване/изключване, разположен на вътрешното тяло.

• Включете уреда: когато уредът е изключен, натиснете този бутон, той ще се стартира и ще работи в режим 6th sense/ AUTO (АВТ.).

• Изключете уреда: когато уредът е включ ен, натиснете този бутон, уредът ще спре да работи. Зaбележкa: Не задържайте този бутон за дълго време, тъй като това ще доведе до неизправност. Функция Auto-Restart (Авт. рестартиране) Ако желаете да настроите автоматично рестартиране, включете захранването, натиснете бутона ON/OFF (ВКЛ./ИЗКЛ.) на вътрешното тяло и задръжте за повече от 5 секунди, автоматичното рестартиране се настройва с бръмчащ звук. Ако автоматичното рестартиране е зададено, натиснете бутона ON/OFF (ВКЛ./ИЗКЛ.) на вътрешното тяло и задръжте за повече от 5 секунди, функцията за автоматично рестартиране ще бъде отменена с бръмчащ звук и климатикът е в режим на готовност. Изхвърляне на батериите За опазване на природните ресурси и стимулиране на повторното използване на материалите ви молим да отделяте батериите от другите отпадъци и да ги връщате безплатно за рециклиране чрез местната система за събиране на използвани батерии. Фиг. A Фиг. B Фиг. C Фиг. D Фиг. E Бутон за инициализиране на индикатора за необходимост от почистване на филтъра ключ on/o (вкл./

ключ on/o (вкл./изкл.)- 271 - Инструкции за монтаж Монтажна схема Разстоянието от стената трябва да е над 50 mm Разстоянието от тавана трябва да е над 200 mm Разстоянието от стената трябва да е над 50 mm ЗАБЕЛЕЖКА: Фигурата е само с илюстративна цел, тя може да не съответства на външния вид на продукта, който сте закупили. Монтажът трябва задъ лжително да се изпълни от правоспособни техници в съответствие с националните стандарти за електрически инсталации. Препоръчително е разстоянието от пода да бъде над 2500 mm Вътрешно тяло Външно тяло Разстоянието от стената до входните отвори трябва да е над 250 mm Разстоянието от стената до входните отвори трябва да е над 250 mm Разстоянието от изходните отвори до стена трябва да е над 500 mm Над 250 mm Когато поставяте свързващия кабел, уверете се, че цветът на проводниците и номерът на клемата на външния модул са същите като тези на вътрешния модул. Данни за кабела

(Btu/h) Захранващ кабел Свързващ кабел

Откриване и отстраняване на неизправности Проблемите при използване на климатика често се дължат на лесни за отстраняване причини; проверявайте за справка приведената по-долу таблица, преди да повикате сервизните техници. Това може да ви спести време и ненужни разходи. Проблем Възможна причина

• Защитното устройство или предпазителят изгорял ли е?

• Изчакайте 3 минути и включете отново, предпазното устройство може да е възпрепятствало включването на

• Слаби ли са батериите на дистанционното управление?

• Щепселът не е ли включен правилно? Не излиза въздух при охлаждане или отопление

• Въздушният филтър замърсен ли е?

• Блокирани входни или изходни отвори на климатика?

• Правилно ли е зададена температурата?

• Вратите или прозорците отворени ли са? Не се управлява

• Имало ли е силна интерференция (от прекомерно разреждане на статично електричество, аномалия на захранващото напрежение)? Имайте предвид, че работата ще бъде необичайна, в този случай изключете захранването и го включете отново след 2-3 секунди.

• При смяна на режима по време на работа ще настъпи 3 минути забавяне.

• Тази миризма може да идва от друг източник, като мебели, цигари и т.н., които се засмукват в уреда и се издухват с

• Нормално поведение, причинено от потока на хладилен агент в климатика.

• Появява се при обезскрежаване в режим за отопление. Пукащ звук • Звукът може да се дължи на разширяването или свиването на предния панел при промяна на температурата. Пръска мъгла от

• Има ли мъгла в стаята с ниска температура? Нормално поведение, дължащо се на студен въздух, изпускан от вътрешното тяло по време на режим на работа COOLING (ОХЛАЖДАНЕ) или DRY (ИЗСУШАВАНЕ). Индикаторът за работа мига, но вентилаторът на вътрешното пространство

• Уредът се е превключ ил от режим за отопление в режим за обезскрежаване. Индикаторът ще изгасне и ще се върне в режим на отопление. Зaбележкa: Ако все още има проблеми, изключете уреда с устройството за дистанционно управление и след това от електрическата мрежа. Обърнете се за съдействие към най-близкия официален сервизен център на Whirlpool.- 273 - СЛЕДПРОДАЖБЕНО

Преди да се обърнете към центъра за обслужване на

1. Опитайте самостоятелно да отстраните проблема, като

използвате информацията от раздел „Откриване и отстраняване на неизправности“.

2. Изключете уреда и го включете отново, за да видите дали

проблемът все още е налице. Ако проблемът съществува и след посочените по-горе проверки, обърнете се към центъра за обслужване на

• кратко описание на неизправността;

• точното означение на модела на климатика;

• сервизния номер (номерът, изписан под думата „Service“ на етикета, разположен отстрани или на дъното на вътрешното тяло);

• Сервизният номер е посочен и в гаранционната книжка;

• Винаги източвайте водата, преди да отваряте вратичката. При необходимост от ремонт се обръщайте към центъра за обслужване на клиенти (гарантирано използване на оригинални резервни части и правилен ремонт). Необходимо е да представите и оригиналната фактура за закупуване на уреда. Неспазването на тези инструкции може да влоши безопасността и качеството на уреда. Зaбележкa: За да получите по-пълно съдействие, моля, регистрирайте продукта си на www.register.10.eu Политики, стандартна документация, поръчка на резервни части и допълнителна информация за продукта можете да намерите на нашия уебсайт docs.emeaappliance-docs.eu и parts-selfservice.europeanappliances.com- 274 -
