SPICR312A3WF - Condizionatore WHIRLPOOL - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo SPICR312A3WF WHIRLPOOL in formato PDF.
| Tipo di prodotto | Climatizzatore split a parete |
| Marca | Whirlpool |
| Modello | SPICR312A3WF |
| Refrigerante | R32, GWP 675, carica max 2,5 kg |
| Capacità di raffreddamento | 12000 BTU/h (stima) |
| Capacità di riscaldamento | Pompa di calore |
| Alimentazione elettrica | 220-240 V ~ 50 Hz |
| Interruttore richiesto | 16 A (per 9K/12K) |
| Dimensioni unità interna (L x H x P) | Non comunicate |
| Dimensioni unità esterna (L x H x P) | Non comunicate |
| Peso | Non comunicato |
| Filtro aria | Lavabile, pulizia ogni 200 ore |
| Modalità di funzionamento | Raffreddamento, Riscaldamento, Deumidificazione, Ventilazione, Jet, Sleep, Eco, Super Silenzioso, Around U |
| Telecomando | Sì, con 2 batterie AAA (1,5V), portata 7 m |
| Riavvio automatico | Sì (programmabile tramite pulsante su unità interna) |
| Autopulizia (Self Clean) | Sì, per unità interna ed esterna |
| Sicurezza | Protezione antigelo, sbrinamento automatico, arresto per protezione termica, messa a terra obbligatoria |

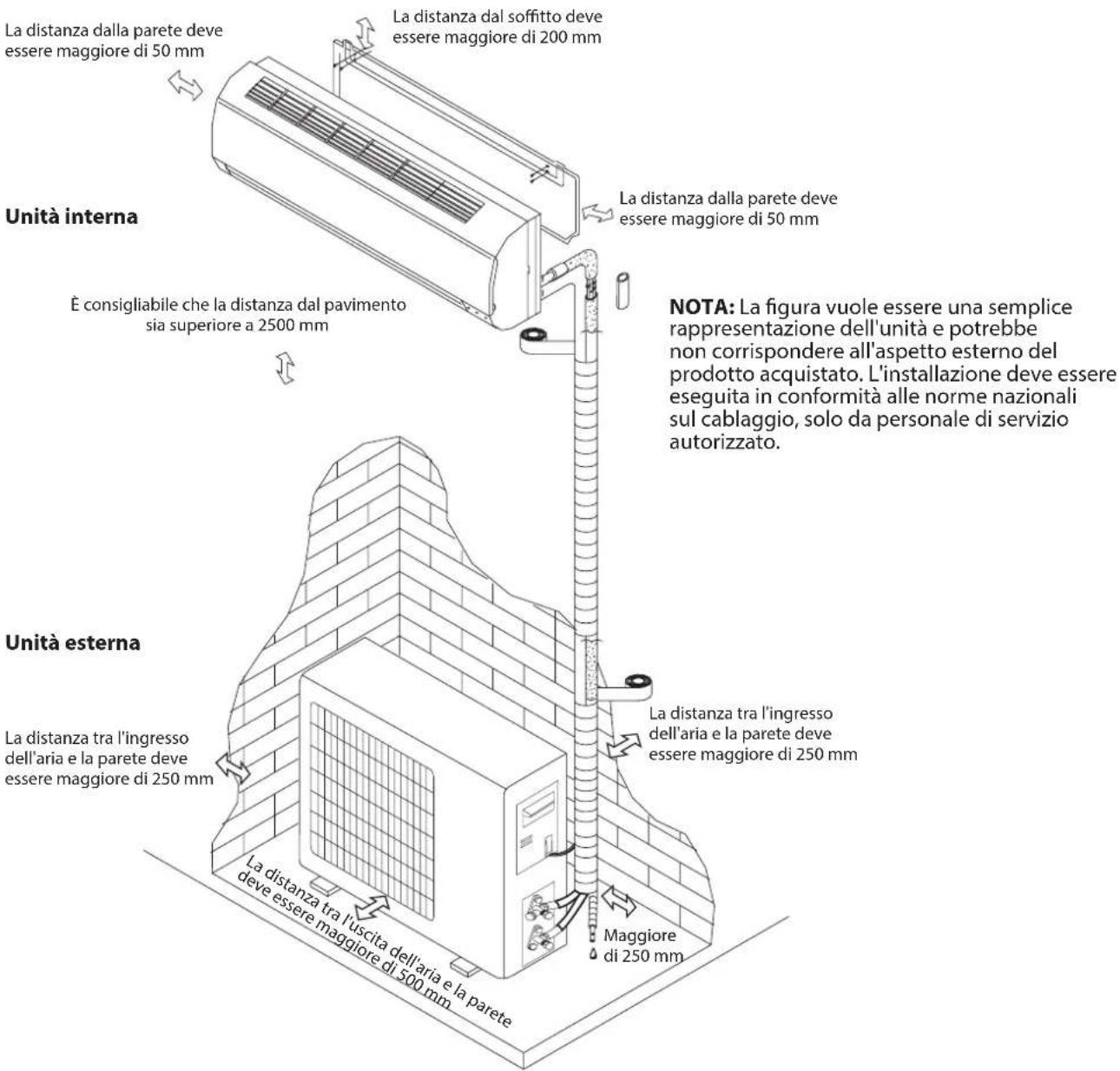

| Installazione | Distanza dal muro >50 mm, dal soffitto >200 mm, dal pavimento >2500 mm; da tecnico qualificato |
| Garanzia | Vedi libretto di garanzia fornito |
Domande frequenti - SPICR312A3WF WHIRLPOOL
Domande degli utenti su SPICR312A3WF WHIRLPOOL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Condizionatore in formato PDF gratuitamente! Trova il tuo manuale SPICR312A3WF - WHIRLPOOL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SPICR312A3WF del marchio WHIRLPOOL.

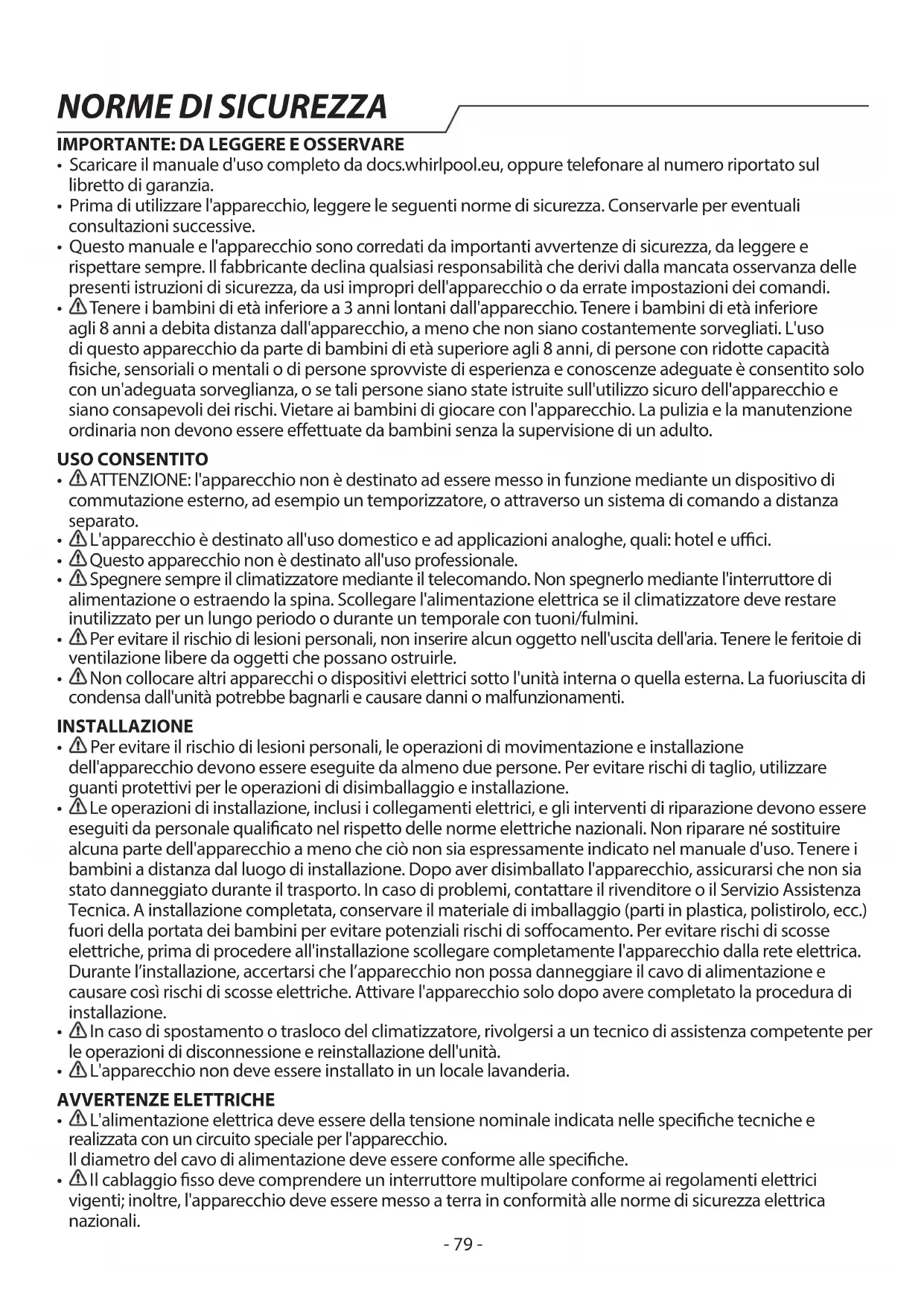

MANUALE UTENTE SPICR312A3WF WHIRLPOOL
- Scaricare il manuale d'uso completo da docs.whirlpool.eu, oppure telefonare al numero riportato sul libretto di garanzia.
- Prima di utilizzare l'apparecchio, leggere le seguenti norme di sicurezza. Conservarle per eventuali consultazioni successive.
- Questo manuale e l'apparecchio sono corredati da importanti avvertenze di sicurezza, da leggere e rispettare sempre. Il fabbricante declina qualsiasi responsabilità che derivi dalla mancata osservanza delle presenti istruzioni di sicurezza, da usi impropri dell'apparecchio o da errate impostazioni dei comandi.
- Tenere i bambini di età inferiore a 3 anni lontani dall'apparecchio. Tenere i bambini di età inferiore agli 8 anni a debita distanza dall'apparecchio, a meno che non siano costantemente sorvegliati. L'uso di questo apparecchio da parte di bambini di età superiore agli 8 anni, di persone con ridotte capacità fisiche, sensoriali o mentali o di persone sprovviste di esperienza e conoscenze adeguate è consentito solo con un'adeguata sorveglianza, o se tali persone siano state istruite sull'utilizzo sicuro dell'apparecchio e siano consapevoli dei rischi. Vietare ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione ordinaria non devono essere effettuate da bambini senza la supervisione di un adulto.
USO CONSENTITO
- ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un dispositivo di commutazione esterno, ad esempio un temporizzatore, o attraverso un sistema di comando a distanza separato.
• ⚠️ L'apparecchio è destinato all'uso domestico e ad applicazioni analoghe, quali: hotel e uffici. - Questo apparecchio non è destinato all'uso professionale.
- Spegnere sempre il climatizzatore mediante il telecomando. Non spegnerlo mediante l'interruttore di alimentazione o estraendo la spina. Scollegare l'alimentazione elettrica se il climatizzatore deve restare inutilizzato per un lungo periodo o durante un temporale con tuoni/fulmini.
- Per evitare il rischio di lesioni personali, non inserire alcun oggetto nell'uscita dell'aria. Tenere le feritoie di ventilazione libere da oggetti che possano ostruirle.
- Non collocare altri apparecchi o dispositivi elettrici sotto l'unità interna o quella esterna. La fuoriuscita di condensa dall'unità potrebbe bagnarli e causare danni o malfunzionamenti.
INSTALLAZIONE
- Per evitare il rischio di lesioni personali, le operazioni di movimentazione e installazione dell'apparecchio devono essere eseguite da almeno due persone. Per evitare rischi di taglio, utilizzare guanti protettivi per le operazioni di disimballaggio e installazione.
- ▲Le operazioni di installazione, inclusi i collegamenti elettrici, e gli interventi di riparazione devono essere eseguiti da personale qualificato nel rispetto delle norme elettriche nazionali. Non riparare né sostituire alcuna parte dell'apparecchio a meno che ciò non sia espressamente indicato nel manuale d'uso. Tenere i bambini a distanza dal luogo di installazione. Dopo aver disimballato l'apparecchio, assicurarsi che non sia stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza Tecnica. A installazione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare potenziali rischi di soffocamento. Per evitare rischi di scosse elettriche, prima di procedere all'installazione scollegare completamente l'apparecchio dalla rete elettrica. Durante l'installazione, accertarsi che l'apparecchio non possa danneggiare il cavo di alimentazione e causare così rischi di scosse elettriche. Attivare l'apparecchio solo dopo avere completato la procedura di installazione.
- In caso di spostamento o trasloco del climatizzatore, rivolgersi a un tecnico di assistenza competente per le operazioni di disconnessione e reinstallazione dell'unità.
• L'apparecchio non deve essere installato in un locale lavanderia.
AVVERTENZE ELETTRICHE
- L'alimentazione elettrica deve essere della tensione nominale indicata nelle specifiche tecniche e realizzata con un circuito speciale per l'apparecchio. Il diametro del cavo di alimentazione deve essere conforme alle specifiche.
- Il cablaggio fisso deve comprendere un interruttore multipolare conforme ai regolamenti elettrici vigenti; inoltre, l'apparecchio deve essere messo a terra in conformità alle norme di sicurezza elettrica nazionali.
NORME DI SICUREZZA
- Il cablaggio fisso deve comprendere un interruttore onnipolare avente una distanza minima di 3 mm tra i contatti.
- Non utilizzare cavi di prolunga, prese multiple o adattatori. Una volta terminata l'installazione, i componenti elettrici non dovranno più essere accessibili. Non utilizzare l'apparecchio quando si è bagnati oppure a piedi nudi. Non accendere l'apparecchio se il cavo di alimentazione o la spina sono danneggiati, se si osservano anomalie di funzionamento o se l'apparecchio è caduto o è stato danneggiato.
- Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno dello stesso tipo dal produttore, da un centro di assistenza autorizzato o da un tecnico qualificato per evitare situazioni di pericolo o rischi di scosse elettriche.
- Il cablaggio fisso deve incorporare un dispositivo di corrente residua (RCD) conforme alle normative nazionali in cui la corrente di esercizio residua nominale non superi i 30 mA.
- Poiché la temperatura del circuito refrigerante può raggiungere valori elevati, si raccomanda di tenere il cavo di collegamento a distanza dal tubo di rame.
- Far realizzare la messa a terra da professionisti qualificati mediante un collegamento all'impianto di messa a terra dell'edificio. L'apparecchio deve essere dotato di un interruttore di protezione contro le dispersioni di corrente e di un interruttore ausiliario di capacità sufficiente. L'interruttore deve essere inoltre provvisto di una funzione di scatto magnetico e termico per garantire un'adeguata protezione in caso di cortocircuito e sovraccarico.
| Modello 9K e 12K 18K 24K | |||
| Capacità interruttore 16 A 20 A 25 A |
- Il collegamento del cavo di alimentazione e del cavo di connessione fra l'unità interna e quella esterna deve essere effettuato in base allo schema elettrico allegato all'apparecchio.
PULIZIA E MANUTENZIONE
• AVVERTENZA: Per evitare rischi di folgorazione, prima di qualsiasi intervento di manutenzione accertarsi che l'apparecchio sia spento e scollegato dall'alimentazione elettrica. Per evitare il rischio di lesioni personali, utilizzare guanti protettivi (rischio di lacerazione) e scarpe di sicurezza (rischio di contusione); assicurarsi che qualsiasi movimentazione sia eseguita da due persone (ridurre il carico); mai utilizzare pulitrici a getto di vapore (rischio di scosse elettriche). Non spruzzare acqua nell'unità (rischio di scosse elettriche). Non toccare le alette dell'unità interna con le dita dopo aver rimosso il filtro e non cercare di pulire l'interno del condizionatore da soli (rischio di lesioni). Le riparazioni non professionali e non autorizzate dal produttore potrebbero comportare un rischio per la salute e la sicurezza, per il quale il produttore non può essere ritenuto responsabile. Qualsiasi difetto o danno causato da riparazioni o interventi di manutenzione non professionali non sarà coperto dalla garanzia, i cui termini sono descritti nel documento consegnato con l'unità.
- △ Le operazioni di manutenzione e riparazione che richiedono l'assistenza di personale qualificato devono essere effettuate sotto la supervisione di un addetto competente nell'uso di refrigeranti infiammabili.
- La manutenzione deve essere eseguita solo nel modo raccomandato dal produttore dell'apparecchio.
SMALTIMENTO DEL MATERIALE DI IMBALLAGGIO
Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo di riciclaggio (☐). Le varie parti dell'imballaggio devono pertanto essere smaltite responsabilmente e in stretta osservanza delle norme stabilite dalle autorità locali.
SMALTIMENTO DEGLI ELETTRODOMESTICI
Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Smaltire il prodotto rispettando le normative locali in materia. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ufficio locale competente, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Questo apparecchio è contrassegnato in conformità alla direttiva europea 2012/19/UE, Rifiuti di Apparecchiature Elettriche ed Elettroniche (RAEE) e alle norme Rifiuti di Apparecchiature Elettriche ed Elettroniche 2013 (come modificate). Provvedendo al corretto smaltimento del prodotto si contribuirà ad evitare potenziali conseguenze negative sull'ambiente e sulla salute umana. Il simbolo (☒) sul prodotto o sulla documentazione di accompagnamento indica che questo apparecchio non deve essere smaltito come rifiuto domestico, bensì conferito presso un centro di raccolta preposto al ritiro delle apparecchiature elettriche ed elettroniche.
DICHIARAZIONI DI CONFORMITÀ
- Il produttore, Beko Europe Management EMEA s.r.l., dichiara che questo modello di apparecchio domestico con apparecchiature radio Tipo o Modello di Modulo Wifi è conforme alla direttiva 2014/53/UE e ai Regolamenti sulle apparecchiature radio 2017.
- Il testo completo della dichiarazione di conformità è disponibile sul seguente sito web: http://docs.emeaappliance-docs.eu
- L'apparecchiatura radio opera nella banda di frequenza ISM a 2,4 GHz, la massima potenza a radiofrequenza trasmessa non eccede 20 dBm (e.i.r.p.).
- Questo prodotto contiene software open source sviluppato da terze parti. La dichiarazione sull'uso della licenzaopensourceèdisponibilealseguentesitoweb:http://docs.emeaappliance-docs.eu.
- Questo prodotto contiene gas serra fluorurati trattati nel Protocollo di Kyoto; il gas refrigerante è contenuto in un sistema sigillato ermeticamente (R32, GWP 675). La carica di refrigerante massima è pari a 2,5 kg. Per informazioni dettagliate fare riferimento all'etichetta delle specifiche.
ISTRUZIONI DI SICUREZZA PER LA MANUTENZIONE DI APPARECCHI CON REFRIGERANTE SPECIFICO
- Scaricare il manuale completo per conoscere nel dettaglio i metodi di installazione, assistenza, manutenzione e riparazione su http://docs.emeaappliance-docs.eu.
- Non cercare di accelerare il processo di sbrinamento usando dispositivi meccanici o altri mezzi diversi da quelli raccomandati dal fabbricante.
- L'apparecchio deve essere conservato in un locale adeguatamente ventilato le cui dimensioni corrispondano alle dimensioni specificate per il locale di funzionamento; privo di sorgenti di ignizione a funzionamento continuo (ad esempio fiamme libere, impianti a gas o impianti di riscaldamento elettrici).
• ▲ Non perforare né bruciare l'apparecchio. Tenere presente che i refrigeranti possono essere inodori.
- Le persone incaricate di operare sul circuito refrigerante devono essere munite di una certificazione valida emessa da un ente di valutazione accreditato, che attesti la loro competenza nella manipolazione sicura dei refrigeranti nel rispetto delle specifiche di valutazione riconosciute nel settore. La manutenzione deve essere eseguita solo nel modo raccomandato dal produttore dell'apparecchio. Le operazioni di manutenzione e riparazione che richiedono l'assistenza di personale qualificato devono essere effettuate sotto la supervisione di un addetto competente nell'uso di refrigeranti infiammabili. L'apparecchio deve essere installato, utilizzato e conservato in un locale con una superficie calpestabile superiore a 10 m2. L'installazione delle tubazioni deve essere eseguita in un locale con una superficie calpestabile superiore a 10 m2. Le tubazioni devono essere conformi alle norme nazionali sul gas. La carica di refrigerante massima è pari a 2,5 kg. I connettori meccanici usati all'interno devono essere conformi alla norma ISO 14903. Se per l'installazione interna vengono riutilizzati connettori meccanici già esistenti, è comunque necessario sostituire i componenti di tenuta. Se per l'installazione interna vengono riutilizzati i raccordi svasati già esistenti, la parte svasata deve essere realizzata a nuovo. L'installazione delle tubazioni deve essere il più possibile limitata. Le giunzioni meccaniche devono essere accessibili per scopi di manutenzione.
-
Il trasporto di apparecchiature contenenti refrigeranti infiammabili deve essere conforme alle normative sul trasporto.
-
L'etichettatura delle apparecchiature mediante simboli deve essere conforme alle normative locali.
-
Lo smaltimento delle apparecchiature che utilizzano refrigeranti infiammabili deve essere conforme alle normative nazionali.
-
La conservazione di apparecchiature deve avvenire in conformità alle istruzioni del produttore.
-
Conservazione di apparecchiature imballate (non vendute): la protezione dell'imballaggio deve essere tale da impedire la perdita della carica di refrigerante in caso di danni meccanici all'apparecchio. Il numero massimo di apparecchi che è possibile immagazzinare nello stesso locale è stabilito dalle normative locali.
-
Informazioni sulla manutenzione.
6-1 Verifiche dell'area
Prima di iniziare a lavorare su sistemi contenenti refrigeranti infiammabili, sono necessari controlli di sicurezza per ridurre al minimo i rischi di incendio. Per la riparazione dei sistemi refrigeranti occorre osservare le seguenti precauzioni preliminari.
6-2 Procedura di lavoro
Il lavoro va eseguito secondo una procedura controllata, in modo da minimizzare il rischio di propagazione di gas o vapori infiammabili durante l'esecuzione del lavoro.
6-3 Area generale di lavoro
Tutto il personale di manutenzione e coloro che lavorano nella zona circostante devono essere istruiti sulla natura del lavoro svolto. Evitare di lavorare in spazi ristretti. La zona intorno all'area di lavoro deve essere recintata. Accertarsi che l'area sia stata messa in sicurezza attraverso opportune misure di controllo del materiale infiammabile.
6-4 Verifica della presenza di refrigerante
L'area deve essere verificata con uno specifico rilevatore di refrigerante prima e durante gli interventi di manutenzione, affinché il tecnico possa essere informato della presenza di atmosfere potenzialmente infiammabili. Verificare che il dispositivo di rilevamento delle perdite utilizzato sia idoneo all'uso con refrigeranti infiammabili, in particolare che non provochi scintille e sia adeguatamente sigillato o intrinsecamente sicuro.
6-5 Presenza di estintori
Prevedere la presenza di estintori adeguati nelle vicinanze in caso di interventi di manutenzione ad alte temperature sugli apparecchi di refrigerazione o sui relativi componenti. Posizionare un estintore a polveri o a CO₂ in prossimità dell'area di ricarica.
6-6 Assenza di fonti di ignizione
Quando gli interventi eseguiti sui sistemi di refrigerazione comportano l'esposizione di tubi che contengono o hanno contenuto refrigeranti infiammabili, è assolutamente vietato utilizzare fonti di ignizione che possano creare rischi di incendio o esplosione. Tutte le possibili fonti di ignizione, comprese le sigarette, devono essere tenute a debita distanza dal sito di installazione, riparazione, rimozione o smaltimento ove possa verificarsi una dispersione di refrigerante infiammabile. Prima di eseguire il lavoro, la zona circostante l'apparecchio deve essere verificata per accertare l'assenza di sostanze infiammabili o altri rischi di ignizione. Devono essere esposti cartelli di divieto di fumo.
6-7 Area ventilata
Prima di intervenire sul sistema o di svolgere qualsiasi operazione ad alte temperature, assicurarsi che la zona sia aperta o che sia adeguatamente ventilata. Dovrà essere mantenuta un'adeguata ventilazione anche durante l'esecuzione delle operazioni. La ventilazione deve disperdere in modo sicuro il refrigerante rilasciato e preferibilmente espellerlo esternamente nell'atmosfera.
6-8 Verifiche degli apparecchi di refrigerazione
In caso di sostituzione dei componenti elettrici, scegliere parti di ricambio che siano idonee allo scopo e conformi alle specifiche. Le procedure di manutenzione e assistenza devono essere sempre eseguite attenendosi alle istruzioni del produttore. In caso di dubbi, consultare il reparto tecnico del produttore. Per gli impianti che utilizzano refrigeranti infiammabili, verificare che:
- la carica sia proporzionata alle dimensioni del locale in cui sono installati i componenti contenenti refrigerante;
- gli apparecchi e le uscite di ventilazione funzionino adeguatamente e non siano ostruiti;
- se è in uso un circuito di refrigerazione indiretto, controllare la presenza di refrigerante nel circuito secondario;
- i simboli presenti sugli apparecchi rimangano sempre visibili e leggibili. I simboli e le indicazioni illeggibili devono essere corretti;
- il tubo o i componenti di refrigerazione siano installati in posizioni in cui è improbabile che vengano esposti a sostanze che possano corrodere i componenti contenenti refrigerante, a meno che i componenti non siano fabbricati con materiali intrinsecamente resistenti alla corrosione o opportunamente protetti dagli agenti corrosivi.
6-9 Verifiche dei dispositivi elettrici
Le operazioni di riparazione e manutenzione dei componenti elettrici devono prevedere controlli di sicurezza iniziali e procedure di ispezione dei componenti. In caso di guasti che potrebbero compromettere la sicurezza, non dovrà essere collegata alcuna alimentazione elettrica al circuito fino a quando il problema non sarà risolto in modo soddisfacente. In caso di guasti non risolvibili nell'immediato, laddove sia necessario mantenere il sistema in funzione, si dovrà ricorrere a una soluzione temporanea adeguata. Tale situazione deve essere segnalata al proprietario dell'apparecchio in modo che tutte le parti siano informate. Nell'ambito dei controlli di sicurezza iniziali, verificare che:
- i condensatori siano scarichi: questa verifica deve essere eseguita in condizioni di sicurezza per evitare la possibilità di scintille;
- i componenti e i cavi elettrici non siano esposti a tensioni durante la carica, la riparazione o lo spurgo del sistema;
- vi sia continuità di messa a terra.
7. Riparazione dei componenti ermetici
Durante le riparazioni dei componenti ermetici, tutte le connessioni elettriche devono essere scollegate dall'apparecchio prima di rimuovere eventuali coperture elettriche sigillate; se è assolutamente necessario fornire energia elettrica all'apparecchio durante la manutenzione, occorre predisporre un rilevatore di perdite nel punto più critico che segnali le situazioni potenzialmente pericolose. Prestare particolare attenzione a quanto segue per garantire che, lavorando su componenti elettrici. la struttura esterna non sia alterata in modo tale da compromettere il livello di protezione. Controllare in particolare che non vi siano danni ai cavi, connessioni troppo numerose, connessioni terminali non conformi alle specifiche originali, danni alle guarnizioni, errori di installazione nei premistoppa e così via. Assicurarsi che il montaggio dell'apparecchio sia stabile e sicuro. Assicurarsi che le guarnizioni o i materiali di tenuta non siano degradati al punto da non servire più allo scopo di impedire l'ingresso di atmosfere infiammabili. Le parti di ricambio devono essere conformi alle specifiche del produttore.
NOTA:
l'uso di sigillanti siliconici può inibire l'efficacia di alcuni dispositivi di rilevamento delle perdite. Non è necessario isolare i componenti a sicurezza intrinseca prima di intervenire su di essi.
8. Riparazione di componenti a sicurezza intrinseca
Prima di applicare carichi induttivi o capacitivi permanenti al circuito, verificare sempre che siano rispettati i valori di tensione e di corrente consentiti per l'apparecchio in uso. I componenti a sicurezza intrinseca sono gli unici tipi di componenti su cui è possibile intervenire sotto tensione in presenza di un'atmosfera infiammabile. L'apparecchiatura di prova deve operare ai valori nominali corretti. Quando occorre sostituire i componenti, usare soltanto i ricambi specificati dal produttore. L'uso di altri componenti potrebbe provocare perdite di refrigerante e la conseguente ignizione dello stesso.
9. Cablaggio
Controllare che i cavi non siano soggetti a usura, corrosione, pressione eccessiva, vibrazioni, bordi taglienti o altri effetti ambientali avversi. Il controllo deve inoltre tenere conto degli effetti dell'invecchiamento o di vibrazioni continue provenienti da compressori, ventole o altre fonti.
10.Rilevamento di refrigeranti infiammabili
Non è mai consentito, in nessuna circostanza, usare mezzi di ricerca o rilevamento delle perdite di refrigerante che possano costituire fonti di ignizione. Non utilizzare lampade ad alogenuri (o qualsiasi altro rilevatore che utilizzi fiamme libere).
11. Metodi di rilevamento delle perdite
I seguenti metodi di rilevamento delle perdite sono ritenuti accettabili per i sistemi contenenti refrigeranti infiammabili:
- I rilevatori elettronici di perdite sono idonei per individuare i refrigeranti infiammabili, ma è necessario verificare che presentino una sensibilità adeguata e che la loro taratura sia corretta (le apparecchiature di rilevamento devono essere calibrate in una zona priva di refrigerante).
- Assicurarsi che il rilevatore non costituisca una potenziale fonte di ignizione e che sia adatto per il refrigerante utilizzato.
- Le apparecchiature di rilevamento delle perdite devono essere impostate a una data percentuale dell'LFL del refrigerante e calibrate in base al refrigerante impiegato, verificando che la percentuale di gas sia appropriata (25% al massimo).
- I fluidi di rilevamento delle perdite sono idonei per la maggior parte dei refrigeranti ma è da evitare l'uso di detergenti a base di cloro, poiché il cloro potrebbe reagire con il refrigerante e corrodere le tubature di rame.
- Se si sospetta una perdita, è necessario rimuovere e/o estinguere tutte le fiamme libere.
- Se si rileva una perdita di refrigerante che deve essere riparata mediante brasatura, tutto il refrigerante deve essere recuperato dal sistema o isolato (per mezzo di valvole di chiusura) in una parte del sistema lontana dalla perdita.
- Occorrerà quindi far scorrere nel sistema azoto privo di ossigeno sia prima che durante il processo di brasatura.
12. Rimozione e scarico dell'impianto
- Quando si interviene sul circuito del refrigerante per effettuare riparazioni, o per qualsiasi altro scopo, si raccomanda di attenersi alle procedure convenzionali. È importante tuttavia osservare sempre le migliori prassi, poiché in questi sistemi sussiste il rischio di incendio.
Adottare le seguenti procedure:
- Rimuovere il refrigerante;
- Spurgare il circuito con gas inerte;
- Evacuare;
- Spurgare nuovamente con gas inerte;
- Aprire il circuito mediante taglio o brasatura.
La carica di refrigerante deve essere recuperata in bombole idonee. Il sistema deve essere “evacuato” con azoto privo di ossigeno per rendere l'unità sicura. Può essere necessario ripetere questo processo più volte. Non eseguire questa operazione usando ossigeno o aria compressa. L'evacuazione va eseguita immettendo azoto privo di ossigeno nel sistema fino al raggiungimento della pressione di lavoro necessaria, quindi sfiatando nell'atmosfera e infine portando l'impianto in condizioni di vuoto. Questo processo deve essere ripetuto fino alla rimozione completa del refrigerante dal sistema. Durante la carica finale, il sistema deve essere sfiatato fino al raggiungimento della pressione atmosferica per consentire l'esecuzione del lavoro. Questa operazione è assolutamente indispensabile se è necessario eseguire operazioni di brasatura sulle tubature. Assicurarsi che l'uscita per la pompa del vuoto non si trovi in prossimità di sorgenti di ignizione, che la parte del sistema contenente azoto privo di ossigeno si trovi in condizioni di vuoto e che sia sempre disponibile una ventilazione adeguata.
13.Procedure di carica
Oltre alle procedure di carica tradizionali, è necessario osservare quanto segue:
- Verificare che le apparecchiature di carica non possano causare la contaminazione del sistema con altri refrigeranti.
- I tubi o le linee devono essere quanto più corti possibile per ridurre al minimo il contenuto di refrigerante.
- Le bombole devono essere mantenute in posizione verticale.
- Assicurarsi che il sistema di refrigerazione sia collegato a terra prima di caricare il refrigerante.
- Quando la carica è completa etichettare il sistema (se non è già etichettato).
- Fare estrema attenzione a non riempire eccessivamente il sistema di refrigerazione. Prima di ricaricare il sistema è necessario verificare la pressione con azoto privo di ossigeno.
Verificare la presenza di eventuali perdite nel sistema al termine della ricarica ma prima della messa in funzione.
Una successiva prova di tenuta dovrà essere eseguita prima di lasciare il sito.
14.Disattivazione
Prima di eseguire questa procedura, è essenziale che il tecnico esamini e valutati con attenzione l'apparecchiatura e tutti i componenti. Si raccomanda di recuperare tutti i refrigeranti in modo sicuro. Prima di procedere, acquisire un campione di olio e uno di refrigerante, qualora si renda necessaria un'analisi prima del riutilizzo del refrigerante recuperato. Verificare preventivamente che sia disponibile l'alimentazione elettrica.
a. Esaminare l'apparecchio e il suo funzionamento.
b. Isolare il sistema elettricamente.
c. Prima di iniziare la procedura, assicurarsi che:
- Siano disponibili i mezzi di movimentazione meccanica eventualmente necessari per lo spostamento delle bombole di refrigerante;
- Siano disponibili e vengano usati correttamente tutti i dispositivi di protezione individuale necessari;
- Il processo di recupero sia supervisionato sempre da un addetto competente;
- Le attrezzature e le bombole di recupero siano conformi alle norme applicabili.
d. Aspirare il sistema refrigerante, se possibile.
e. Se non è possibile creare condizioni di vuoto, predisporre un collettore in modo che il refrigerante possa essere rimosso dalle varie parti del sistema.
f. Posizionare la bombola sulla bilancia prima di iniziare il recupero.
g. Avviare la macchina di recupero e utilizzarla secondo le istruzioni del produttore.
h. Non riempire eccessivamente le bombole. (Non oltre l'80% di volume della carica liquida).
i. Non superare la pressione massima della bombola, neppure temporaneamente.
j. Dopo avere riempito correttamente le bombole e terminato il processo, allontanare rapidamente le bombole e le attrezzature dal sito e controllare che tutte le valvole di isolamento delle attrezzature siano chiuse.
k. Il refrigerante recuperato non deve essere caricato in un altro sistema di refrigerazione, a meno che non sia stato depurato e controllato.
15.Etichettatura
Le apparecchiature devono essere munite di etichette che attestino la disattivazione del sistema e lo svuotamento del refrigerante. Le etichette devono essere datate e firmate. Accertarsi che sulle apparecchiature siano presenti etichette indicanti il contenuto di refrigerante infiammabile.
16.Recupero
Quando occorre rimuovere il refrigerante da un sistema, per scopi di manutenzione o disattivazione, si raccomanda di attenersi alle procedure consigliate per eseguire l'operazione in condizioni di sicurezza. Quando si trasferisce il refrigerante nelle bombole, si raccomanda di utilizzare bombole di recupero adeguate al refrigerante in uso. Verificare che sia disponibile il numero necessario di bombole per contenere l'intera carica del sistema. Tutte le bombole da utilizzare devono essere designate per il refrigerante da recuperare ed etichettate per tale refrigerante (bombole speciali per il recupero del refrigerante). Le bombole devono essere dotate di valvola limitatrice della pressione e di valvole di chiusura in buone condizioni. Le bombole di recupero vuote devono essere evacuate e possibilmente raffreddate prima di effettuare il recupero. Le apparecchiature di recupero devono essere in buone condizioni e corredate da istruzioni per l'uso, e devono essere idonee per il recupero dei refrigeranti infiammabili. Deve essere inoltre disponibile un set di bilance calibrate e in buone condizioni. I tubi flessibili devono essere completi di giunti di disaccoppiamento esenti da perdite e in buone condizioni. Prima di utilizzare la macchina di recupero, verificare che sia in buone condizioni di funzionamento, che sia stata sottoposta a una manutenzione adeguata e che tutti i componenti elettrici siano sigillati per evitare possibili rischi di ignizione in caso di rilascio di refrigerante. In caso di dubbio consultare il produttore. Il refrigerante recuperato deve essere restituito al fornitore in una bombola di recupero idonea, allegando il documento di accompagnamento previsto per il trasporto dei rifiuti. Non mescolare refrigeranti differenti nelle unità di recupero e soprattutto nelle bombole. Se occorre rimuovere i compressori o gli oli dei compressori, evacuarli ad un livello accettabile per evitare che una parte del refrigerante infiammabile rimanga all'interno del lubrificante. Il processo di evacuazione deve essere effettuato prima di restituire il compressore ai fornitori. Per accelerare questo processo è possibile impiegare solo il riscaldamento elettrico del corpo del compressore. Quando occorre scaricare l'olio da un sistema, è importante garantire il suo deflusso in condizioni di sicurezza. In caso di spostamento o trasloco del climatizzatore, rivolgersi a un tecnico di assistenza competente per le operazioni di disconnessione e reinstallazione dell'unità. Non collocare altri apparecchi o dispositivi elettrici sotto l'unità interna o quella esterna. La fuoriuscita di condensa dall'unità potrebbe bagnarli e causare danni o malfunzionamenti. Tenere le feritoie di ventilazione libere da oggetti che possano ostruirle. L'apparecchio deve essere conservato in un locale adeguatamente ventilato le cui dimensioni corrispondano alle dimensioni specificate per il locale di funzionamento. L'apparecchio deve essere conservato in un locale privo di fiamme libere in funzionamento continuo (ad esempio un impianto a gas) e privo di sorgenti di ignizione (ad esempio un impianto di riscaldamento elettrico). Non è consentito riutilizzare i connettori meccanici e i giunti svasati.

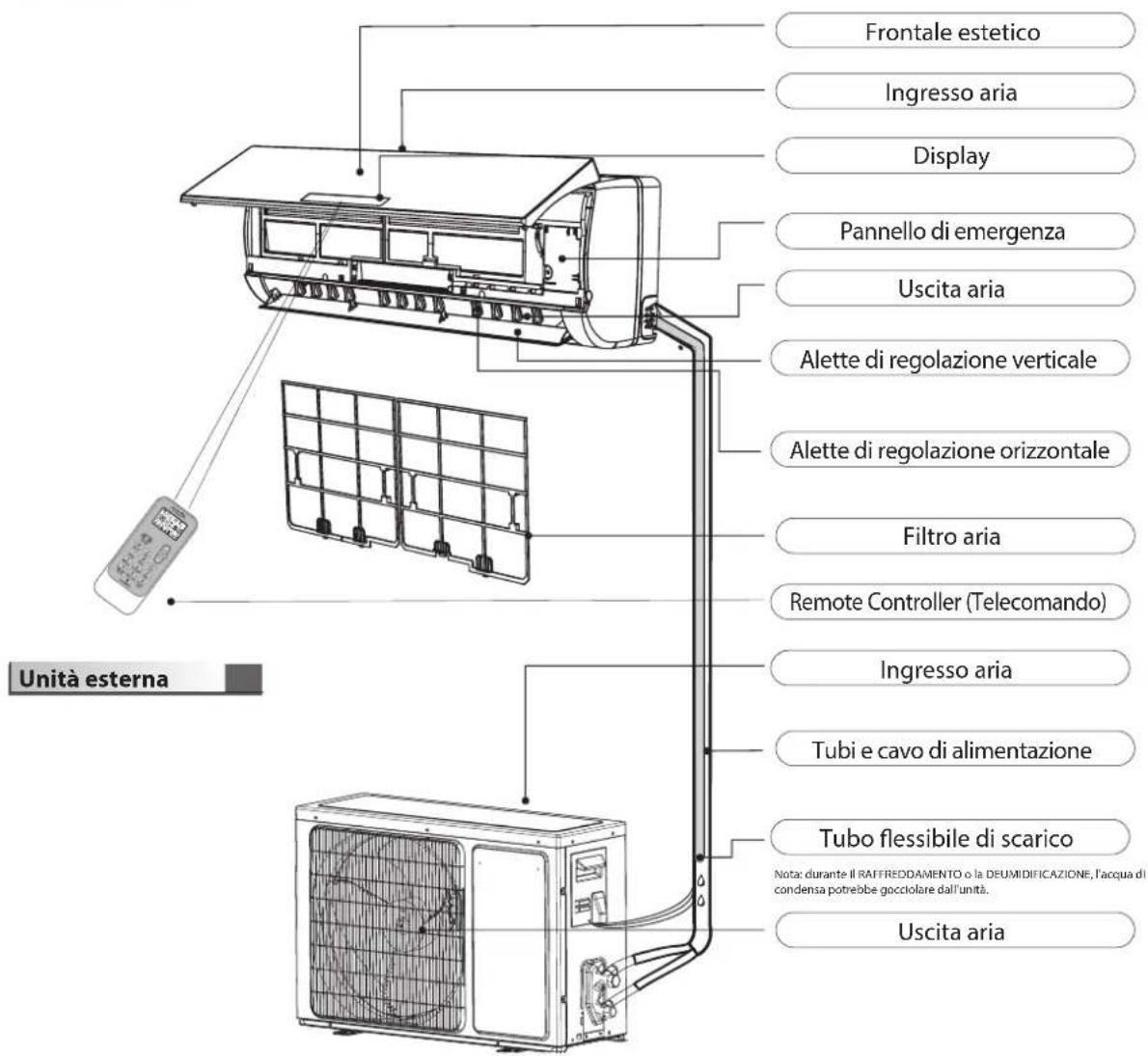

Descrizione del prodotto
Unità interna
Di conseguenza, l'apparecchio raffigurato può presentare alcune differenze rispetto al climatizzatore acquistato.
Spiegazione dei simboli riportati sulle unità interna o esterna.
 | Questo simbolo indica che l'apparecchio usa un refrigerante infiammabile. |
 | Questo simbolo indica che è necessario leggere attentamente il manuale d'uso. |
 | Questo simbolo indica che le operazioni sull'apparecchio devono essere eseguite da un tecnico specializzato facendo riferimento al manuale di installazione. |
 | Questo simbolo indica che sono disponibili informazioni, ad esempio il manuale di funzionamento o il manuale di installazione. |
Indicazioni sul pannello comandi
Modelli applicabili:
SPICR309W/ SPICR312W/ SPICR318W
Spia della temperatura (1)
Visualizza la temperatura impostata.
Mostra "FC" come promemoria per la pulizia del filtro.
Indicatore di temperatura
Il display mostra la temperatura impostata.
Dopo 200 ore di utilizzo, compare l'indicazione "FC" per ricordare che è necessario pulire il filtro.
Dopo la pulizia del filtro, premere il tasto di reset del filtro situato sull'unità interna, dietro il pannello frontale, per ripristinare il display (opzionale).
Spia di funzionamento
Si accende quando il climatizzatore è in funzione.
Lampeggia durante lo sbrinamento.
Indicatore di umidità
Si accende in modalità deumidificazione.
Indicatore Smart WIFI
Si accende quando è attiva la connessione WIFI.
Indicatore modalità Sleep
Si accende in modalità Sleep.
Spia di funzionamento 6 ^th Sense
Si accende quando la scansione a infrarossi è attivata.
-
Inserire un oggetto appuntito e premere leggermente sul coperchio della batteria in direzione della freccia per aprirlo, come illustrato nella figura.
-
Inserire 2 batterie AAA (1,5V) nel vano.
Assicurarsi che le polarità "+" e "-" siano posizionate correttamente.
- Chiudere il coperchio della batteria del telecomando.
- Impostazioni iniziali del telecomando
- Ogni volta che vengono sostituite le batterie del telecomando, questo si reimposta in modalità Pompa di calore. Il telecomando dei climatizzatori con pompa di calore può essere utilizzato anche per i modelli con sola funzione di raffreddamento.
Uso del telecomando per controllare l'apparecchio
- Per controllare l'apparecchio tramite il telecomando, puntare il telecomando verso il ricevitore di segnale dell'unità interna in modo da assicurare la necessaria sensibilità di ricezione.
- Quando il telecomando trasmette un segnale, il simbolo lampeggia per 1 secondo. Al ricevimento del segnale, l'apparecchio emette un segnale acustico.
Ricevitore di segnale
- Il telecomando può azionare il climatizzatore da una distanza massima di 7 m.
- Ogni volta che vengono sostituite le batterie nel telecomando, questo si reimposta in modalità Pompa di calore.
Nota: seguire le istruzioni corrispondenti al telecomando ricevuto per il funzionamento del condizionatore d'aria.

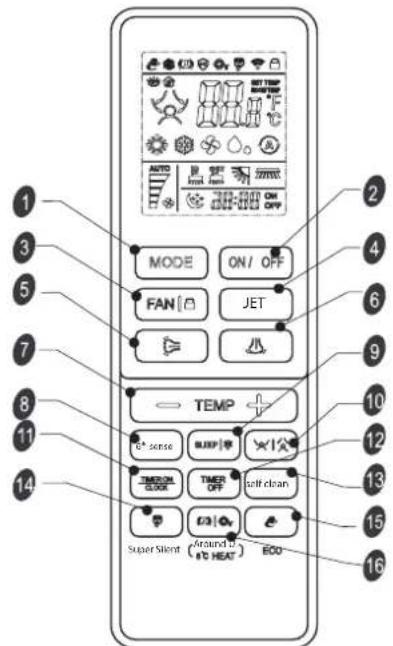

Il telecomando trasmette segnali al sistema.
MODALITÀ
Premere questo pulsante per selezionare la modalità di funzionamento.
VENTILAZIONE / BLOCCO
Consente di impostare la velocità della ventola in sequenza su automatica, massima, alta, media, bassa o minima.
Premere questo pulsante per circa 5 secondi per avviare la modalità BLOCCO. Premere nuovamente questo pulsante per circa 5 secondi per uscirne.
OSCILLAZIONE
Serve a regolare l'oscillazione delle alette di regolazione verticale e a impostare la direzione del flusso d'aria verso l'alto o verso il basso.
TEMPERATURA +-
Serve a regolare la temperatura impostata e il timer, anche in tempo reale.
SLEEP / OSCURAMENTO
Serve a impostare o interrompere la modalità Sleep. Premere questo pulsante per circa 5 secondi per avviare la modalità oscuramento. Premere nuovamente questo pulsante per circa 5 secondi per uscirne.
TIMER ACCESO / OROLOGIO
Imposta o annulla il timer di accensione. Premere questo pulsante per 5 secondi per avviare la modalità orologio.
SUPER SILENT
Premere questo pulsante per circa 5 secondi per avviare o interrompere la modalità Super Silent e ridurre quindi la rumorosità.
MODALITÀ ECO
Premere questo pulsante per circa 5 secondi per avviare o interrompere la modalità di risparmio energetico che regola automaticamente le impostazioni del condizionatore per ridurre il consumo di energia.
AROUND U / RISCALDAMENTO A 8°C
Consente di impostare o annullare la funzione Around U. In modalità Around U, grazie a un sensore di temperatura all'interno del telecomando, la temperatura ideale verrà mantenuta intorno all'utente per massimizzarne il comfort. Premendo questo pulsante per circa 5 secondi si avvia o si arresta il riscaldamento a 8°C, che evita che l'ambiente diventi troppo freddo.
ACCENSIONE/SPEGNIMENTO
Premendo questo pulsante si avvia l'apparecchio quando è sotto tensione o si arresta quando è in funzione.
JET
Consente di attivare o arrestare la modalità di raffreddamento rapido o riscaldamento rapido (la funzione di raffreddamento rapido imposta il ventilatore ad alta velocità e regola automaticamente la temperatura a 16°C, mentre la funzione di riscaldamento rapido imposta il ventilatore ad alta velocità e regola automaticamente la temperatura a 30°C).
OSCILLAZIONE
Serve a regolare l'oscillazione delle alette di regolazione orizzontale e a impostare la direzione del flusso d'aria verso destra o verso sinistra. Premendo questo tasto per 6 volte si attiva il Wi-Fi.
6^th SENSE
Grazie alla scansione a infrarossi, il prodotto rileva la posizione e l'attività delle persone nella stanza, regolando il flusso d'aria per ottenere un ambiente ideale.
FOLLOW YOU / AVOID YOU
Serve a impostare o annullare il funzionamento della funzione Follow You/Avoid You.
TIMER SPENTO
Imposta o annulla il timer di accensione.
AUTOPULIZIA
Premere una volta questo pulsante per avviare la modalità di pulizia interna; la spia separarà sul display LCD. Premere nuovamente questo pulsante per interromperla. Premere questo pulsante per circa 5 secondi per avviare la modalità di pulizia esterna; la spia separarà sul display LCD. Premere nuovamente questo pulsante per circa 5 secondi per interromperla.
Spia di raffreddamento Spia di deumidificazione Spia di soloventilatore Spia riscaldamento 8°C Spia di riscaldamento
Velocità ventola automatica
Velocità ventola minima
Spia AI SMART
Trasmissione segnale
Spia smart scanner
Spia di pulizia interna
Spia flusso d'aria dx/sx
Velocità ventola massima Velocità ventola alta Velocità ventola media Velocità ventola bassa
Spia modalità Sleep 1
Spia Super Silent
Around U
Spia di pulizia esterna
Spia flusso d'aria su/giù
ità ventola alta Velocità ventola media Velocità ventola bassa
Spia modalità Sleep 2
Spia modalità ECO
Indicatore temperatura
media Velocità ventola bassa
Spia modalità Sleep 3
Spia Jet
Blocco
Spia Avoid You
Spia modalità Sleep 4
ON Display timer impostato
OFF Display timer attuale

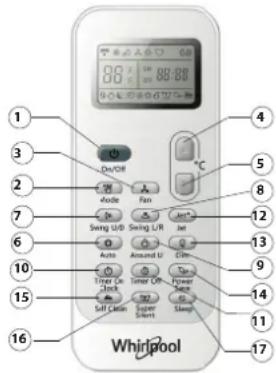

Descrizione delle funzioni dei tasti (J1-3A)
1. TASTO ON/OFF (ACCENSIONE/SPEGNIMENTO)
Avvia o arresta l'apparecchio premendo questo tasto.
Utilizzato per selezionare la modalità di funzionamento in sequenza di Raffreddamento, asciugatura, solo ventola o riscaldamento.
3. TASTO VENTILAZIONE
Consente di impostare la velocità della ventola in sequenza su Automatica, Alta, Media o Bassa.
4-5.TASTO TEMPERATURA
Consente di selezionare la temperatura ambiente. Permette di impostare gli orari in modalità Timer e l'orologio.
6. TASTO AUTO
Imposta o annulla il funzionamento automatico. In questa funzione, il condizionatore d'aria si regolerà automaticamente sulla temperatura più confortevole in base alla temperatura ambiente.
7. TASTO SWING U/D (OSCILLAZIONE SU/GIU)
Avvia o arresta l'oscillazione delle alette di regolazione orizzontali e imposta la direzione del flusso d'aria verso l'alto o verso il basso.
Premendo questo tasto per 6 volte si attiva il Wi-Fi.
8. TASTO SWING L/R (OSCILLAZIONE SX/DX)
Arresta o avvia l'oscillazione delle alette di regolazione verticale e imposta la direzione del flusso d'aria sinistra/destra desiderata.
9. TASTO "AROUND U" (ATTORNO A TE)
Consente di impostare o annullare la funzione "Attorno a te".
In questa funzione, il condizionatore d'aria può rilevare la temperatura ambiente attraverso il telecomando e regolare la capacità di raffreddamento di conseguenza.
10. TASTO TIMER ON/CLOCK (TIMER ACCESO/OROLOGIO)
Utilizzato per impostare l'ora corrente.
Imposta o annulla il timer di accensione.
11. TASTO TIMER OFF (TIMER SPENTO)
Imposta o annulla il timer di spegnimento.
12. TASTO JET
Utilizzato per avviare o interrompere la modalità di raffreddamento o riscaldamento rapido.
Consente di accendere o spegnere la luce del display dell'unità interna.
14. TASTO POWER SAVE (RISPARMIO ENERGETICO)
Utilizzato per avviare o interrompere l'operazione di risparmio energetico.
15. TASTO AUTOPULIZIA
Utilizzato per impostare il funzionamento autopulente.
- Premendo il tasto ON/OFF, AUTO o MODE è possibile uscire dall'autopulizia; la spia comparirà.
- Al termine del processo di pulizia, il condizionatore d'aria tornerà alla modalità raffreddamento o deumidificazione impostata in precedenza, mentre la spia sul telecomando verrà visualizzata per circa 30 minuti.
Utilizzato per avviare o interrompere il funzionamento Super Silent, per avere un ambiente a bassa rumorosità.
17. TASTO SLEEP (RIPOSO)
Premendo il tasto SLEEP (Riposo), la modalità di funzionamento passa da ADULT Sleep (Riposo Adulti) 1> ELDERLY Sleep (Riposo Anziani) 2> YOUTH Sleep (Riposo Giovanni) 3> CHILD Sleep (Riposo Bambini) 4 alla modalità SLEEP (Riposo) chiusa.
Regolare la curva della temperatura in base alle diverse modalità SLEEP (Riposo). La curva della temperatura viene personalizzata entro 8 ore in base alle esigenze di diversi gruppi di persone.
Simboli sul display del telecomando
Spia di raffreddamento Spia modalità Sleep 1 Velocità ventola automatica
Spia di deumidificazione Spia modalità Sleep 2 Velocità ventola alta
Spia di solo ventilatore Spia modalità Sleep 3 Velocità ventola media
Spia di riscaldamento Spia modalità Sleep 4 Velocità ventola bassa
Spia Auto
Spia "Around U"
Spia Super Silent
Spia di autopulizia
Spia Jet
Trasmissione segnale
88:88
Display timer impostato
Display ora corrente
88¢ Display temperatura impostata
Spia di risparmio energetico
PROTEZIONE
Stato di funzionamento
Il dispositivo di protezione può intervenire e arrestare l'apparecchio nei casi elencati di seguito.
| Riscaldamento | La temperatura dell'aria esterna è superiore a 24°C |
| La temperatura dell'aria esterna è inferiore a -7°C | |
| La temperatura ambiente è superiore a 27°C | |
| Raffreddamento La temperatura dell'aria esterna è superiore a 43°C | |
| Deumidificazione | La temperatura ambiente è inferiore a 18°C |
Se il climatizzatore opera in modalità RAFFREDDAMENTO o DEUMIDIFICAZIONE con porte o finestre aperte e un'umidità relativa superiore all'80%, è possibile che dall'uscita goccioli acqua di condensa.
Caratteristiche del dispositivo di protezione
Attendere almeno 3 minuti prima di riavviare l'unità dopo l'interruzione del funzionamento o il cambio di modalità durante il funzionamento. Dopo aver collegato l'alimentazione elettrica e aver acceso immediatamente l'apparecchio, potrebbe verificarsi un ritardo di 20 secondi prima che inizi a funzionare. Se tutte le operazioni si sono interrotte, premere di nuovo il tasto ON/OFF (Accensione/Spegnimento) per riavviarle. Il timer deve essere impostato di nuovo se è stato annullato.
Caratteristiche della modalità RAFFREDDAMENTO
Antigelo
Quando la temperatura dello scambiatore di calore interno scende a 0° o meno, il compressore smetterà di funzionare per proteggere l'apparecchio.
Caratteristiche della modalità RISCALDAMENTO
Preriscaldamento
Per evitare l'emissione di aria fredda, sono necessari 2-5 minuti per preriscaldare l'unità interna prima che l'apparecchio inizi a funzionare in modalità RISCALDAMENTO. Il ventilatore dell'unità interna non si attiva durante il preriscaldamento.
Sbrinamento
Quando l'apparecchio opera in modalità RISCALDAMENTO, viene eseguito uno sbrinamento automatico per aumentare l'efficienza. Questa procedura dura generalmente 6-10 minuti. Durante lo sbrinamento, la ventola smette di funzionare e la spia di funzionamento lampeggia.
Al termine dello sbrinamento, ritorna automaticamente alla modalità RISCALDAMENTO.
Manutenzione
Pulire il frontale estetico dell'unità interna
- Scollegare l'alimentazione elettrica
Spegnere l'apparecchio prima di scollegarlo dall'alimentazione.
- Rimuovere il frontale estetico
Aprire il frontale estetico come mostrato dalla freccia (Fig. A).
Tirare con forza le scanalature ai lati del frontale estetico per estrarlo (Fig. B).
- Pulire il frontale estetico
Pulirlo con un panno morbido e asciutto. Se l'apparecchio è molto sporco, utilizzare acqua tiepida (inferiore a 40°C) per la pulizia. Dopo la pulizia, lasciarlo asciugare.
- Rimontare e chiudere il frontale estetico
Rimontare e chiudere il frontale estetico spingendolo verso il basso.
Nota:
- Non utilizzare per alcun motivo sostanze quali benzina o polvere lucidante per pulire l'apparecchio.
• Non spruzzare acqua sull'unità interna per alcun motivo. Pericolo di scossa elettrica!
Pulire il filtro aria
È necessario pulire il filtro aria dopo un utilizzo di circa 200 ore. Pulire il filtro aria ogni due settimane se il condizionatore d'aria opera in un ambiente estremamente polveroso.
- Scollegare l'alimentazione elettrica
Spegnere l'apparecchio prima di scollegarlo dall'alimentazione.
-
Estrarre il filtro aria (Fig. C).
-
Aprire il pannello frontale. 2. Premere delicatamente il manico del filtro. 3. Estrarre il filtro.
-
Pulizia del filtro aria (Fig. D)
Se il filtro è molto sporco, pulirlo con una soluzione di acqua tiepida e detergente neutro. Dopo la pulizia, lasciarlo asciugare.
- Rimontare il filtro, premere il pulsante di ripristino del filtro (Fig. E) sul lato destro utilizzando un perno cilindrico e chiudere il frontale estetico.
Nota:
- Per evitare lesioni, non toccare le alette dell'unità interna con le dita dopo aver rimosso il filtro.
- Non tentare di pulire l'interno del condizionatore d'aria da soli.
• Non pulire il filtro in lavatrice.
Fig. A
Fig. B
FUNZIONAMENTO DI EMERGENZA
In situazioni di emergenza o quando manca il telecomando, è possibile controllare l'unità premendo il tasto di accensione/spegnimento situato sull'unità interna.
- Accendere l'apparecchio: Quando l'unità è spenta, premendo questo tasto, si avvierà e funzionerà in modalità 6th sense/AUTO.
- Spegnere l'apparecchio: quando l'unità è accesa, premendo questo tasto, l'unità smetterà di funzionare.
Nota: Non premere questo tasto a lungo, perché potrebbe causare un malfunzionamento.
Funzione di riavvio automatico
Se si desidera impostare il riavvio automatico, accendere l'alimentazione, premere il tasto ON/OFF (Accensione/Spegnimento) sull'unità interna e tenerlo premuto per oltre 5 secondi; il riavvio automatico viene impostato con un segnale acustico. Se è stato impostato il riavvio automatico, premere il tasto ON/OFF (Accensione/Spegnimento) sull'unità interna e tenerlo premuto per oltre 5 secondi; la funzione di riavvio automatico sarà annullata mediante un ronzio e il condizionatore d'aria si troverà in modalità standby.
Smaltimento delle batterie
Per proteggere le risorse naturali e promuovere il riutilizzo dei materiali, si raccomanda di separare le batterie dagli altri tipi di rifiuti e di riciclarle attraverso il servizio locale gratuito di ritiro delle batterie usate.
Schema d'installazione
Specifiche del cavo
| Capacità (Btu/h) | Cavo di alimentazione | Cavo di collegamento alimentazione | ||
| Tipo | Sezione normale | Tipo | Sezione normale | |
| 7K, 9K, 12K H07 | RN-F 1,0 mm | ^2X3 H07 | RN-F 1,0 mm | ^2X5 |
| 18K H07RN | F 1,5 mm | ^2X3 H07 | RN-F 1,5 mm | ^2X5 |
| 24 K H07RN | F 2,5 mm | ^2X3 H07 | RN-F 2,5 mm | ^2X5 |
I problemi di funzionamento sono spesso dovuti a cause banali; prima di contattare il centro assistenza, consultare la tabella seguente. Si potranno risparmiare tempo e spese non necessarie.
| Guasto Analisi | |
| L'apparecchio non funziona | Il dispositivo di protezione o il fusibile sono bruciati?Attendere 3 minuti e riavviare, il dispositivo di protezione potrebbe impedire il funzionamento dell'unità.Le batterie del telecomando sono scariche?La spina non è inserita correttamente? |
| Il climatizzatore non rinfresca o non riscalda | Il filtro aria è sporco?Le prese e le uscite del condizionatore d'aria sono ostruite?La temperatura è impostata correttamente?Le porte o le finestre sono aperte? |
| Il telecomando non funziona | Si è verificata una forte interferenza (da un'eccessiva scarica di elettricità statica, da un'anomalia della tensione di alimentazione)? Tenere presente che il funzionamento sarà anomalo, in questo caso scollegare la spina dall'alimentazione e ricollegarla dopo 2-3 secondi. |
| Vi è un ritardo nel funzionamento | Quando si cambia modalità durante il funzionamento, si verifica un ritardo di 3 minuti. |
| Odore particolare | È possibile che un odore proveniente da altre fonti, quali mobili, sigarette ecc., venga aspirato nell'unità e soffiato fuori insieme all'aria. |
| Rumore di acqua corrente | Comportamento normale causato dal flusso di refrigerante nel condizionatore d'aria.In modalità Riscaldamento si avvertono i rumori di sbrinamento. |
| Scricchiolio | Il rumore può essere generato dall'espansione o dalla contrazione del frontale estetico a causa delle variazioni di temperatura. |
| Dall'uscita fuoriesce una nebbiolina | La nebbiolina è presente nel locale dove c'è una bassa temperatura? Comportamento normale dovuto all'aria fredda scaricata dall'unità interna durante la modalità di funzionamento RAFFREDDAMENTO o ASCIUGATURA. |
| La spia di funzionamento lampeggia, ma la ventola interna si ferma. | L'unità sta passando dalla modalità di riscaldamento a quella di sbrinamento. La spia si spegnerà e tornerà alla modalità di riscaldamento. |
Nota: se i problemi persistono, spegnere l'apparecchio, scollegarlo dalla rete elettrica, quindi contattare il centro assistenza autorizzato Whirlpool più vicino.
SERVIZIO ASSISTENZA
Prima di contattare il servizio assistenza:
- Provare a risolvere da soli il problema seguendo le indicazioni della sezione "Guida alla ricerca quasti".
- Spegnere e riavviare l'apparecchio per verificare se l'anomalia persiste.
Qualora, una volta eseguiti i controlli di cui sopra, l'anomalia persista, contattare il servizio assistenza.
Prepararsi a fornire:
- una breve descrizione dell'anomalia;
- il modello del climatizzatore;
- il codice di assistenza (il numero che segue la parola Service sulla targhetta matricola adesiva posta sul lato o sul fondo dell'unità interna).
- È possibile trovare il numero di assistenza anche sul libretto di garanzia;
- il proprio indirizzo completo;
- il proprio numero di telefono.
Qualora si renda necessaria una riparazione, rivolgersi a un Servizio Assistenza autorizzato (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione). Sarà necessario presentare la fattura originale. La mancata osservanza delle presenti istruzioni potrebbe compromettere la sicurezza e la qualità del prodotto.
SERVICE
0000 000 00000
Nota: Al fine di ricevere un'assistenza più completa, registrare il proprio prodotto su www.register.10.eu Le politiche applicabili, la documentazione standard, l'ordinazione di parti di ricambio e ulteriori informazioni sul prodotto sono disponibili visitando i nostri siti web docs.emeaappliance-docs.eu e parts-selfservice.europeanappliances.com
Indicator evitare flux aer
comutator de
pornire/oprire
