BRUGSANVISNING SPIW4222 WHIRLPOOL

Apparatet må ikke installeres på vaskerommet.

sense er på. Den slukkes når 6

• Ikke vask lteret i vaskemaskinen.

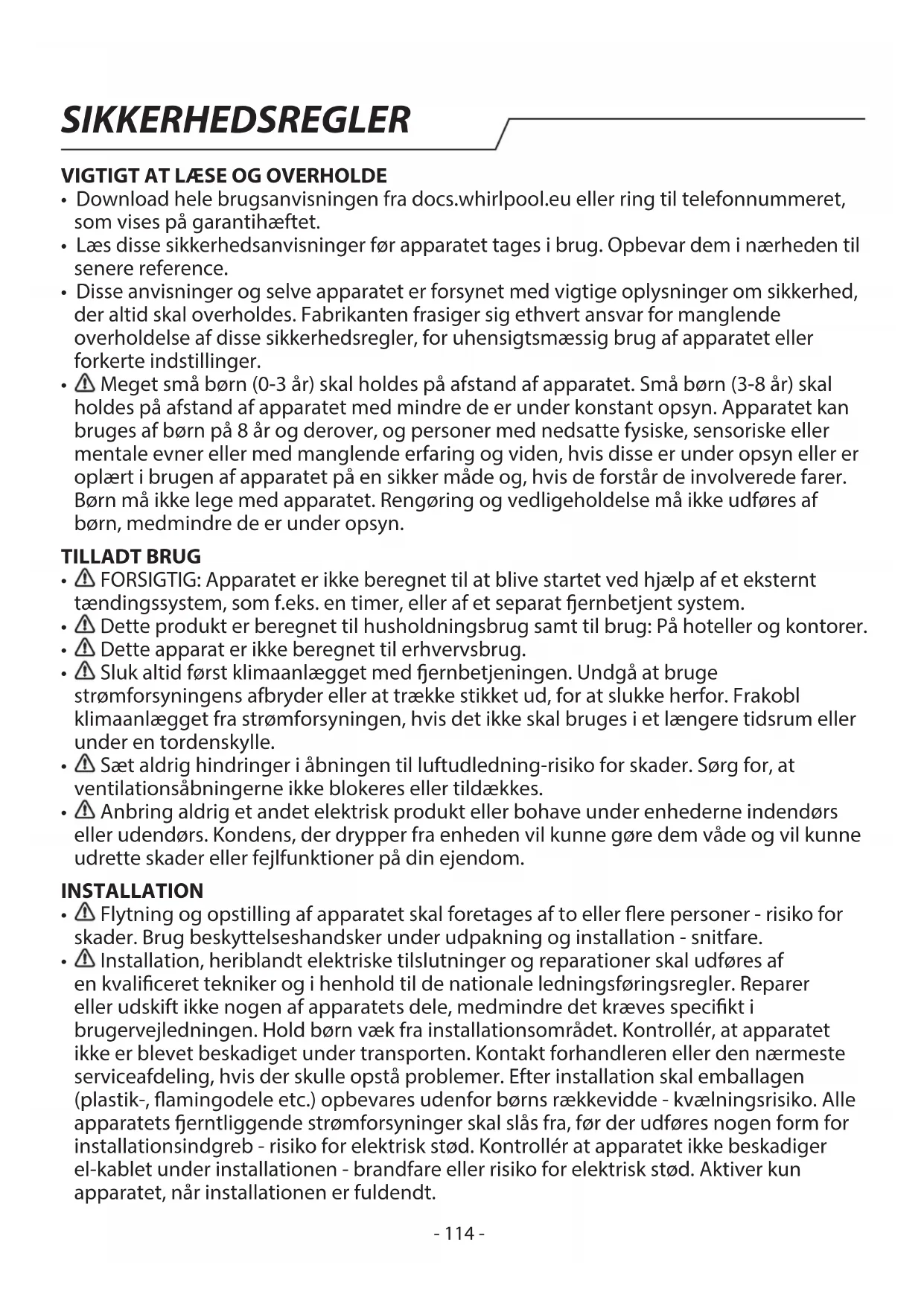

• Læs disse sikkerhedsanvisninger før apparatet tages i brug. Opbevar dem i nærheden til senere reference.

• Disse anvisninger og selve apparatet er forsynet med vigtige oplysninger om sikkerhed, der altid skal overholdes. Fabrikanten frasiger sig ethvert ansvar for manglende overholdelse af disse sikkerhedsregler, for uhensigtsmæssig brug af apparatet eller forkerte indstillinger.

Meget små børn (0-3 år) skal holdes på afstand af apparatet. Små børn (3-8 år) skal holdes på afstand af apparatet med mindre de er under konstant opsyn. Apparatet kan bruges af børn på 8 år og derover, og personer med nedsatte fysiske, sensoriske eller mentale evner eller med manglende erfaring og viden, hvis disse er under opsyn eller er oplært i brugen af apparatet på en sikker måde og, hvis de forstår de involverede farer. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn, medmindre de er under opsyn. TILLADT BRUG

FORSIGTIG: Apparatet er ikke beregnet til at blive startet ved hjælp af et eksternt tændingssystem, som f.eks. en timer, eller af et separat ernbetjent system.

Dette produkt er beregnet til husholdningsbrug samt til brug: På hoteller og kontorer.

Dette apparat er ikke beregnet til erhvervsbrug.

Sluk altid først klimaanlægget med ernbetjeningen. Undgå at bruge strømforsyningens afbryder eller at trække stikket ud, for at slukke herfor. Frakobl klimaanlægget fra strømforsyningen, hvis det ikke skal bruges i et længere tidsrum eller under en tordenskylle.

Sæt aldrig hindringer i åbningen til luftudledning-risiko for skader. Sørg for, at ventilationsåbningerne ikke blokeres eller tildækkes.

Anbring aldrig et andet elektrisk produkt eller bohave under enhederne indendørs eller udendørs. Kondens, der drypper fra enheden vil kunne gøre dem våde og vil kunne udrette skader eller fejlfunktioner på din ejendom. INSTALLATION

Installation, heriblandt elektriske tilslutninger og reparationer skal udføres af en kvaliceret tekniker og i henhold til de nationale ledningsføringsregler. Reparer eller udskift ikke nogen af apparatets dele, medmindre det kræves specikt i brugervejledningen. Hold børn væk fra installationsområdet. Kontrollér, at apparatet ikke er blevet beskadiget under transporten. Kontakt forhandleren eller den nærmeste serviceafdeling, hvis der skulle opstå problemer. Efter installation skal emballagen (plastik-, amingodele etc.) opbevares udenfor børns rækkevidde - kvælningsrisiko. Alle apparatets erntliggende strømforsyninger skal slås fra, før der udføres nogen form for installationsindgreb - risiko for elektrisk stød. Kontrollér at apparatet ikke beskadiger el-kablet under installationen - brandfare eller risiko for elektrisk stød. Aktiver kun apparatet, når installationen er fuldendt. SIKKERHEDSREGLER- 115 -

• Lad klimaanlægget frakoble og geninstallere af en erfaren servicetekniker, hvis enheden skal yttes eller anbringes på et andet sted.

Apparatet må ikke installeres i vaskerummet.

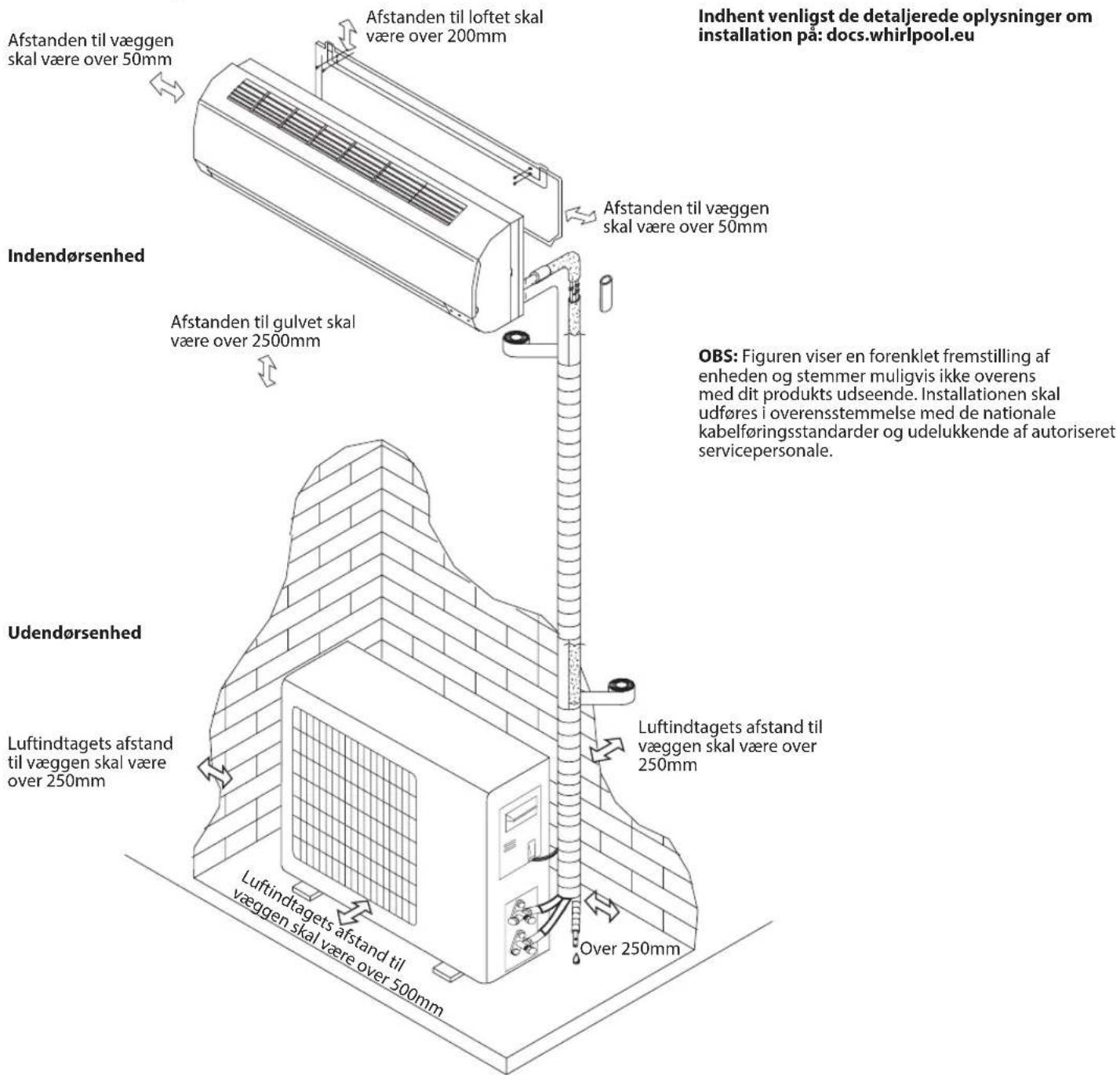

. Montér indendørsenheden mindst 2,5m over gulvet eller niveauet.

Installation af rørinstallation skal holdes i et rum med et gulvareal på over 10 m

Strømforsyningen skal stemme overens med den nominelle spænding med et særligt kredsløb til apparatet. Strømkablets diameter skal opfylde kravene.

Der skal installeres en multi-polet afbryder på det faste ledningsnet og i overensstemmelse med ledningsføringsreglerne, og apparatet skal jordforbindes i overensstemmelse med de nationale sikkerhedsstandarder for elektrisk materiel.

Der skal installeres en omnipolær afbryder med en kontaktafstand på mindst 3 mm i alle poler i det faste ledningsnet, i overensstemmelse med de nationale ledningsføringsregler, og apparatet skal jordforbindes i overensstemmelse med de nationale sikkerhedsstandarder for elektrisk materiel.

Der må ikke anvendes forlængerledninger eller multistikdåser. Efter endt installation må der ikke være direkte adgang til de elektriske dele. Rør aldrig ved apparatet, hvis du er våd eller har bare fødder. Anvend ikke dette apparat, hvis strømkablet eller stikket er beskadiget, hvis apparatet ikke fungerer korrekt, eller hvis det er beskadiget, eller har været tabt på gulvet.

Eventuel udskiftning af el-kablet skal foretages af en autoriseret tekniker eller af en tilsvarende kvaliceret person, for at undgå fare for personskade - risiko for elektrisk stød.

Der skal indbygges en fejlstrømsafbryder (RCD - residual current device) med en nominel resterende driftsstrøm, som ikke overstiger 30 mA i det faste ledningsnet, i overensstemmelse med den nationale lovgivning.

Kølekredsløbets temperatur vil blive høj, så hold venligst sammenkoblingskablerne på afstand af kobberrøret.

• Sørg for en sikker jordforbindelse til bygningens specielle jordingssystem, installeret af fagfolk. Apparatet skal udstyres med en fejlstrømsafbryder og en ekstra eektafbryder med tilstrækkelig kapacitet. Eektafbryderen skal desuden have en magnetisk og en termisk udløserfunktion, for at sikre beskyttelse i tilfælde af kortslutning og overbelastning. Model 9K & 12K 18K 24K Kredsløbsafbryderens påkrævede kapacitet 16A 20A 25A

Indhent venligst oplysninger i el-diagrammet på apparatet om tilslutning af strømkablet og kabelforbindelsen mellem enhederne indendørs og udendørs.

Emballagen kan genbruges 100% og er mærket med genbrugssymbolet ( ). Emballagen bør derfor ikke efterlades i miljøet, men skal bortskaes i overensstemmelse med lokale regler.

BORTSKAFFELSE AF HUSHOLDNINGSAPPARATER

Apparatet er fremstillet af materialer, der kan genbruges. Det skal skrottes i henhold til gældende lokale miljøregler for bortskaelse af aald. Kontakt de lokale myndigheder, renovationsselskabet eller den forretning, hvor apparatet er købt, for at indhente yderligere oplysninger om behandling, genvinding og genbrug af elektriske husholdningsapparater. Dette apparat er mærket i overensstemmelse med EU-direktiv 2012/19/EU, Aald af elektrisk og elektronisk udstyr (WEEE). Ved at sikre, at dette produkt bliver skrottet korrekt, hjælper man med til at forhindre negative konsekvenser for miljøet og folkesundheden. Symbolet ( ) på produktet eller den ledsagende dokumentation angiver, at dette produkt ikke må bortskaes som husholdningsaald, men at det skal aeveres på nærmeste opsamlingscenter for genbrug af elektrisk og elektronisk udstyr. OVERENSSTEMMELSESERKLÆRING Dette produkt indeholder uorholdige drivhusgasser, der er omfattet af Kyoto-protokollen; kølemidlet er indeholdt i et hermetisk forseglet system. (R410a, GWP 2088). Den maksimale mængde påfyldt kølemiddel er 2,5 kg. Indhent venligst de detaljerede oplysninger i typeskiltet. SIKKERHEDSREGLER- 117 - Beskrivelse af produktet Indendørsenhed Udendørsenhed Frontpanel Luftindtag Displaypanel Nødbetjeningspanel Luftudledning Lodret justeringslamel Vandret justeringslamel Luftlter Fjernbetjening Luftindtag Aøbsslange Luftudledning Rør og strømtilslut- ningsledning Bemærk: Kondensvand skabes i tilstanden KØLING eller TØRRING. Figurerne i denne vejledning er baseret på en standardmodel, set udefra. Formen kan derfor være anderledes end det klimaanlæg, som du har valgt.- 118 - Brugergrænseade

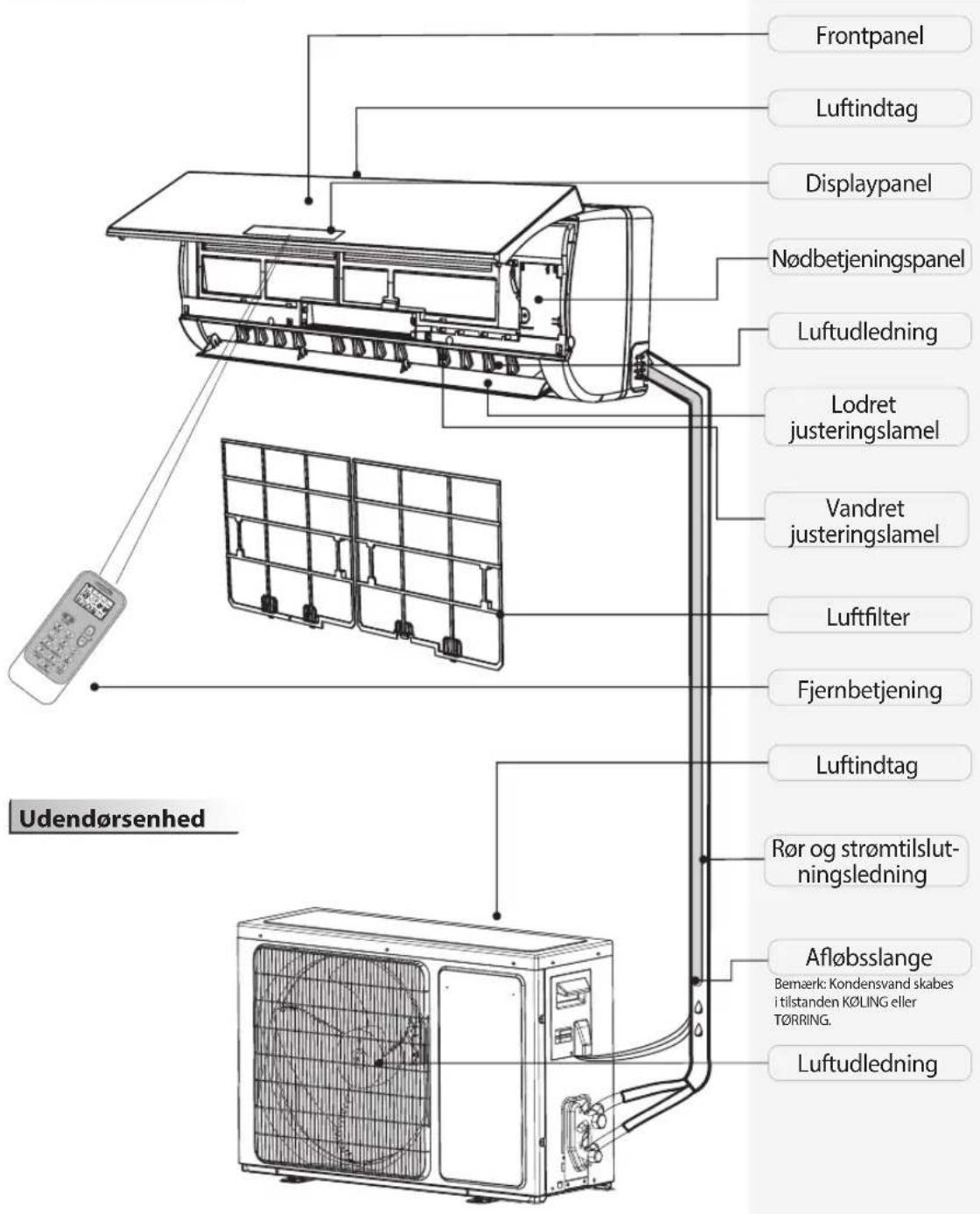

Temperaturindikator (1) Viser den indstillede temperatur. “FC” visualiseres, for at minde om rengøring af lteret. Driftsindikator (2) Den tænder under drift. Den blinker under optøning af udendørsenheden.

Sence indikator (3) Den tænder, når 6

sense er tændt. Den slukker, når 6

sense afslutter. Filtermonitorindikator (4) Den blinker, når lteret har behov for rengøring. Filtermonitorindikatoren blinker efter 720 driftstimer, for at minde om, at lteret skal rengøres. Tryk, efter rengøring af lteret, på lterets nulstillingsknap, der sidder på indendørsenheden bag frontpanelet, for at stoppe ltermonitorindikatorens blinken. Fugtighedsindikator (5) Den tænder når fugtighedsniveauet vises. Den slukker, når temperaturen vises. Timerindikator (6) Den tænder under det indstillede tidsrum. Den slukker, når timerfunktionen slutter. Dvaleindikator (7) Den tænder når dvaletilstanden indstilles, indikatoren “Drift” vil blinke 10 gange, hvorefter hele displayet vil slukke. Til klimaanlæg uden WiFi-betjening, anbefaler vi Wpro SmartClim: En smart anordning til kontrol via WiFi af dit apparats indstillinger fra din smartphone. Dette tilbehør indgår ikke i produktpakken. Kontakt venligst vores Serviceafdeling, for at få ere oplysninger også om køb.- 119 - Fjernbetjening Isætning af batterierne i ernbetjeningen

1. Brug en stift og tryk forsigtigt batteribeklædningen

“-” polaritet er anbragt korrekt.

3. Luk batteribeklædningen på ernbetjeningen.

Fjernbetjeningens forindstilling Hver gang batterierne i ernbetjeningen skiftes ud, indstiller ernbetjeningen på varmepumpe. Varmepumpe- klimaanlæggets ernbetjening kan anvendes til at betjene klimaanlægsmodeller kun til køling. Brug af ernbetjeningen til apparatet

• For at betjene apparatet med ernbetjeningen skal den pege mod ernbetjeningen på modtageranordningen på indendørsenheden, for at være sikker på, at denne registrerer signalerne.

• Når man sender en meddelelse fra ernbetjeningen, vil symbolet blinke i 1 sekund. Apparatet udsender et bip, når meddelelsen er modtaget.

Signalmodtager Fjernbetjeningen kan betjene klimaanlægget i en afstand på op til 7m.

• Hver gang batterierne i ernbetjeningen udskiftes vil ernbetjeningen blive forindstillet på tilstanden Varmepumpe. Bemærk: Følg venligst anvisningerne, som passer til den ernbetjening, der følger med dit Klimaanlæg. Knappernes funktionsbeskrivelse (P1-04)

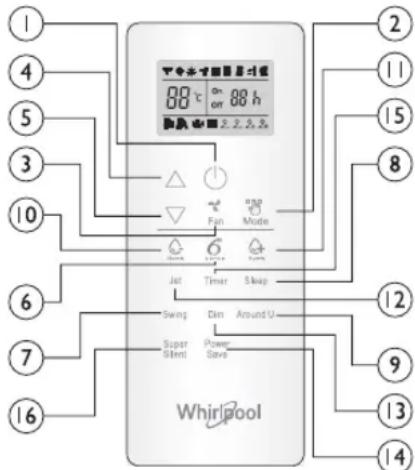

Tryk på denne knap Starter eller Stopper apparatet.

3. KNAPPEN FAN (BLÆSER)

Anvendes til at vælge blæserhastigheden i rækkefølgen auto, høj, medium eller lav.

4-5. KNAPPEN TEMPERATUR

Benyttes til at vælge rummets temperatur. Anvendes til at indstille tidspunktet i tilstanden timer.

Stopper eller starter vandret justering af lamellens bevægelse og indstiller den ønskede retning op/ned for luftstrømmen.

10-11. KNAPPEN HUMIDITY

(FUGTIGHED) Benyttes til at indstille det ønskede fugtighedsniveau, kun tilgængelig i tilstanden 6

Benyttes til at starte eller stoppe den superlydsvage funktion, der giver ikke forstyrrer omgivelserne.

Anvende til at vælge tilstand i rækkefølgen Køling, opvarmning eller blæser.

8. KNAPPEN SLEEP (DVALE)

Benyttes til at vælge dvaletilstanden i rækkefølgen dvale 1, dvale 2, dvale 3 dvale 4 og dvale o.

Anvendes til at indstille eller annullere funktionen Around U.

Benyttes til at tænde eller slukke for lyset på indendørsenhedens display.

Benyttes til at indstille tidspunktet for apparatets tænding eller slukning. Symboler på ernbetjeningens display Aktivér ernbetjeningen ved at trykke på knappen OPLÅSNING Køleindikator Auto blæserhastighed Dvaleindikator 1 Tryk på knappen. Baggrundsbelysningen tænder og funktionsknapperne vil blive aktiveret til brug. Tryk igen, for at låse ernbetjeningen. Fjernbetjeningen låses automatisk, hvis der ikke indvirkes herpå i 10s. PRESS Fugtighedsforøgelsesin- dikator Høj blæserhastighed Dvaleindikator 2 Fugtighedsreduktionsin- dikator Medium blæserhastighed Dvaleindikator 3 Indikatoren kun blæser Lav blæserhastighed Dvaleindikator 4 Opvarmningsindikator Indikatoren Super lydsvag Viser indstillet temperatur Around U indikator 6

Tryk på denne knap Starter eller Stopper apparatet.

Anvende til at vælge tilstand i rækkefølgen Køling, tørring, kun blæser eller opvarmning.

3. KNAPPEN FAN (BLÆSER)

Anvendes til at vælge blæserhastigheden i rækkefølgen auto, høj, medium eller lav.

4-5. KNAPPEN TEMPERATUR

Benyttes til at vælge rummets temperatur. Anvendes til at indstille tidspunktet i tilstanden timer og realtidsur.

Stopper eller starter vandret justering af lamellens bevægelse og indstiller den ønskede retning op/ned for luftstrømmen.

8. KNAPPEN SLEEP (DVALE)

Aktiverer eller inaktiverer dvaletilstanden i rækkefølgen dvale 1, dvale 2, dvale 3 dvale 4 og dvale o.

Anvendes til at indstille eller annullere funktionen Around U.

10. KNAPPEN TIMER ON/CLOCK

Anvendes til at indstille det nuværende klokkeslæt. Anvendes til at aktivere eller inaktivere timeren.

Benyttes til at tænde eller slukke for lyset på indendørsenhedens display.

Benyttes til at starte eller stoppe den superlydsvage funktion, der giver ikke forstyrrer omgivelserne. Symboler på ernbetjeningens display Køleindikator Indikatoren Dvale 1 Auto blæserhastighed Indikatoren JetIndikatoren Tørring Indikatoren Dvale 2 Høj blæserhastighed SignaltransmissionIndikatoren kun blæser Indikatoren Dvale 3 Medium blæserhastighed ON OF F Viser indstillet timerOpvarmningsindikator Indikatoren Dvale 4 Lav blæserhastighed Viser nuværende klokkeslæt

SENSE indikator Around U indikator Indikatoren Super lydsvagViser indstillet temperaturStrømsparingsindikator BESKYTTELSE Driftsforhold Den beskyttende anordning kan blive udløst og stoppe apparatet i de nedenstående tilfælde. Opvarmning Temperatur udenfor på over 24°C Temperatur udenfor på under -7°C Temperatur i rummet på over 27°C Afkøling Temperatur udenfor på over 43°C Temperatur i rummet på under 21°C Augtning Temperatur i rummet på under 18°C Hvis klimaanlægget kører i tilstanden AFKØLING eller TØRRING og en dør eller et vindue står åben i lang tid, når den relative luftfugtighed overstiger 80%, kan der dryppe dug ud fra udløbet. Beskyttelsesanordningens egenskaber Vent i mindst 3 minutter før enheden genstartes efter standsning eller ændring af tilstand under drift. Hvis man tænder for apparatet straks efter tilslutning til strømforsyning, kan der gå 20 sekunder før det begynder at virke. Tryk på knappen ON/OFF igen for at genstarte, hvis al drift er stoppet. Timeren skal indstilles igen, hvis den er blevet slettet. Egenskaber for tilstanden AFKØLING Frostbeskyttelse Hvis temperaturen på indendørsenhedens varmeveksler falder til 0° eller herunder, vil kompressoren stoppe sin funktion, for at beskytte apparatet. Egenskaber for tilstanden OPVARMNING Forvarmning For at forebygge, at der blæses kold luft ud, er det nødvendigt at forvarme indendørsenheden i 2-5 minutter ved starten af funktionen OPVARMNING. Indendørsenhedens blæser vil ikke virke under forvarmning. Optøning I tilstanden OPVARMNING vil apparatet automatisk optø (ase), for at øge virkedygtigheden. Denne procedurer varer sædvanligvis 6-10 minutter. Under optøning holder blæseren op med at køre og driftsindikatoren blinker. Når optøningen er fuldført, vender den automatisk tilbage til tilstanden OPVARMNING.- 121 - Vedligeholdelse Rengøring af indendørsenhedens frontpanel

1. Afskær strømforsyningen

Sluk apparatet, før strømforsyningen afskæres.

2. Tag frontpanelet af

Åbn frontpanelet som vist med pilen (Fig. A). Træk i åbningerne på siden af frontpanel med styrke, for at tage frontpanelet (Fig. B) ud.

3. Rengør frontpanelet

Tør det over med en blød og tør klud. Brug lunkent vand (under 40°C) til at rengøre apparatet, hvis det er meget snavset. Lad det tørre efter rengøring.

• Brug aldrig stoer såsom benzin eller poleringspulver til rengøring af apparatet.

• Undgå vandstænk på indendørsenheden - Fare! Elektrisk stød! Rengøring af luftlter Det er nødvendigt at rengøre luftlteret efter cirka 200 timers brug. Rengør luftlteret hver anden uge, hvis klimaanlægget arbejder i en meget støvholdig omgivelse.

1. Afskær strømforsyningen

Sluk apparatet, før strømforsyningen afskæres.

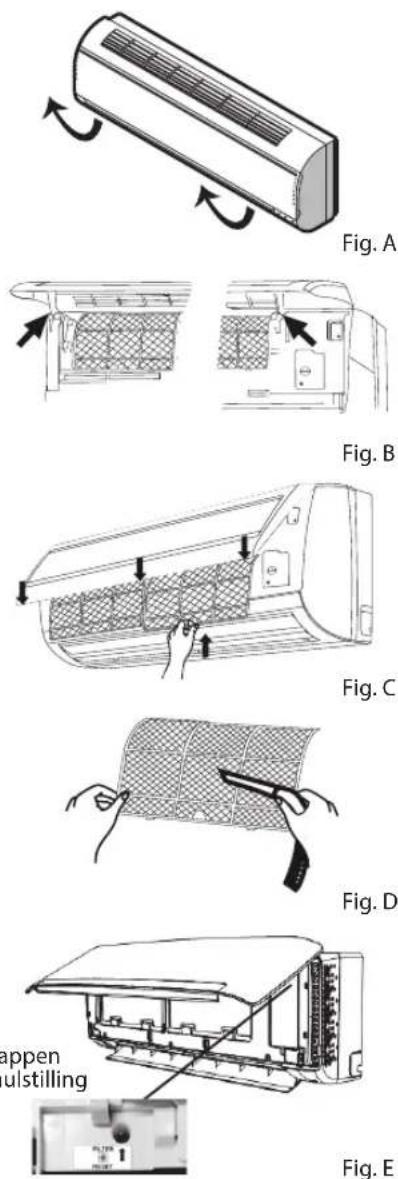

2. Tag luftlteret ud (Fig. C).

1. Åbn frontpanelet. 2. Tryk forsigtigt på lterets greb. 3. Træk lteret ud.

3. Rengøring af luftlteret (Fig. D)

Rengør lteret med en opløsning af lunkent vand og et mildt rengøringsmiddel, hvis det er meget snavset. Lad det tørre efter rengøring.

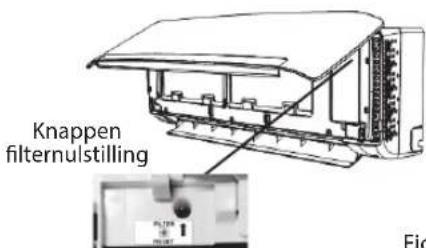

4. Genmontér lteret, tryk på lterets nulstillingsknap (Fig.E) i den højre

side med en cylinderstift og luk frontpanelet. Bemærk:

• Berør aldrig indendørsenhedens nner med ngrene, efter afmontering af lteret - fare for skader.

• Forsøg aldrig på at rengøre klimaanlæggets indre på egen hånd.

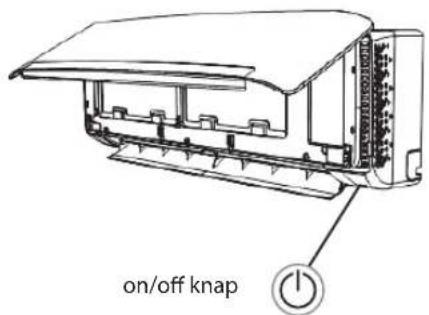

• Filteret må ikke vaskes i vaskemaskinen. NØDBETJENING I en nødsituation eller hvis ernbetjeningen er væk, kan du betjene enheden ved at trykke på on/o knappen på indendørsenheden.

• Tænding af apparatet: Tryk, for slukket enhed, på denne knap. Enheden vil starte og virke i tilstanden 6

• Slukning af apparatet: Tryk, for tændt enhed, på denne knap og enheden vil stoppe. Bemærk: Tryk ikke langvarigt på denne knap, da det vil medfører fejlfunktion. Funktionen Auto-genstart Hvis du vil indstille auto-genstart, tænder du for strømforsyningen, trykker på knappen ON/OFF på indendørsenheden og holder den trykket i over 5 sekunder, auto-genstart indstilles og der lyder en brummelyd. Hvis auto-genstart er blevet indstillet, vil tryk på knappen ON/OFF på indendørsenheden i over 5 sekunder slette auto-genstart funktionen, der lyder en brummelyd og klimaanlægget er i standbytilstand. Bortskaelse af batterierne For at beskytte naturens resurser og fremme materialegenbrug, bedes du skille batterier fra andre typer af aald og bortskae dem via det lokale, gratis batterireturneringssystem. Fig. A Fig. B Knappen lternulstilling Fig.E Fig. C Fig. D on/o knap on/o knap- 122 - Installationsanvisninger Installationsdiagram Afstanden til væggen skal være over 50mm Indendørsenhed Udendørsenhed Afstanden til loftet skal være over 200mm Afstanden til gulvet skal være over 2500mm Luftindtagets afstand til væggen skal være over 250mm Luftindtagets afstand til væggen skal være over 250mm Luftindtagets afstand til væggen skal være over 500mm Over 250mm Indhent venligst de detaljerede oplysninger om installation på: docs.whirlpool.eu Afstanden til væggen skal være over 50mm OBS: Figuren viser en forenklet fremstilling af enheden og stemmer muligvis ikke overens med dit produkts udseende. Installationen skal udføres i overensstemmelse med de nationale kabelføringsstandarder og udelukkende af autoriseret servicepersonale. Ved installation af et sammenkoblingskabel skal man sørge for, at trådenes farver og terminalernes Nr. på udendørsenheden er de samme som på indendørsenheden. Kabelspecikationer Kapacitet (Btu/t) Strømkabel Strømtilslutningskabel Type Normalprol - tværsnitsareal Type Normalprol - tværsnitsareal 7K, 9K, 12K H07RN-F 1,0mm

X5- 123 - Fejlnding Driftsproblemer skyldes ofte mindre årsager. Kontrollér og referér venligst til det nedenstående skema, før du kontakter serviceafdelingen. Dette kan spare tid og unødvendige udgifter. Problem Analyse Kører ikke

• Er beskyttelsesanordningen eller sikringen sprunget?

• Vent 3 minutter og start igen, muligvis forhindrer beskyttelsesanordningen enheden i at arbejde.

• Er ernbetjeningens batterier opbrugte?

• Er stikket sat korrekt i kontakten? Ingen køle- eller varmeluft

• Er luftlteret snavset?

• Er klimaanlæggets luftindtag og udløb tilstoppede?

• Er temperaturen er indstillet korrekt?

• Er der åbne døre eller vinduer? Ineektiv betjening

• Har der været en stærk interferens (fra en overdreven udladning af statisk elektricitet, unormal strømforsyningsspænding)? Driften vil i så tilfælde være unormal og i sådanne tilfælde skal stikket trækkes ud af strømforsyningen og sættes i igen efter 2-3 sekunder. Sætter ikke straks i gang

• En forsinkelse på 3 minutter vil forekomme, når man ændrer tilstand under drift. Mærkelig lugt

• Lugten kan stamme fra andre kilder, såsom møbler, cigaretter etc., som suges ind i enheden og blæses ud igen med luften. Lyden af rindende vand

• Dette er normalt og skabes af kølemidlets cirkulation i klimaanlægget.

• Optøningslyd i opvarmningstilstand. Klikkelyde

• Lyden kan stamme fra frontpanelets udvidelse eller sammentrækning pga. temperaturændringer. Der kommer tåge ud af udløbet

• Er der tåge i rummet ved lave temperaturer? Dette er normalt og skabes af den kolde luft, som ledes ud af indendørsenheden under KØLING eller TØRRING tilstanden. Driftsindikatoren blinker, men indendørsenhedens blæser stopper

• Enheden er ved at skifte fra opvarmningstilstand til optøning. Indikatoren vil slukke og vende tilbage til opvarmningstilstand. Bemærk: Sluk for apparatet og kobl det fra strømforsyningen, hvis problemerne varer ved, og kontakt herefter det nærmeste autoriserede Whirlpool- servicecenter. Forsøg aldrig på at ytte, reparere, demontere eller modicere apparatet på egen hånd.- 124 - SERVICE Før du kontakter Service:

1. Prøv, om du kan løse problemet på egen hånd ved

hjælp af beskrivelserne i “Fejlnding”.

2. Sluk for apparatet, og tænd det igen for at kontrollere,

om fejlen stadig er der. Kontakt Service, hvis fejlen stadig ikke er afhjulpet, når kontrollerne ovenfor er foretaget. Oplys følgende:

• en kort beskrivelse af fejlen,

• klimaanlæggets nøjagtige model;

• servicenummeret (det nummer, som står under ordet Service på servicemærkatet, der sidder på siden eller i bunden af indendørsenheden). Servicenummeret står også i garantibeviset.

• Telefonnummer. Kontakt vores kundeservice ved behov for at foretage reparation (sådan får du sikkerhed for at der anvendes originale reservedele og at reparationen udføres korrekt). Du vil skulle fremvise den originale faktura. Hvis disse anvisninger ikke følges, kan det gå ud over produktets sikkerhed og kvalitet. Bemærk: Hvis du vil have den fulde vejledning til apparatet, kan du downloade den fra vores website via det nedenstående link: docs.whirlpool.eu vha. QR koden- 125 - OHJEET ON LUETTAVA JA NIITÄ ON NOUDATETTAVA
