HASZNÁLATI ÚTMUTATÓ SPIW4222 WHIRLPOOL

• Töltse le a teljes használati útmutatót a docs.whirlpool.eu webhelyról, vagy hívja a garanciafüzetben szereplő telefonszámot.

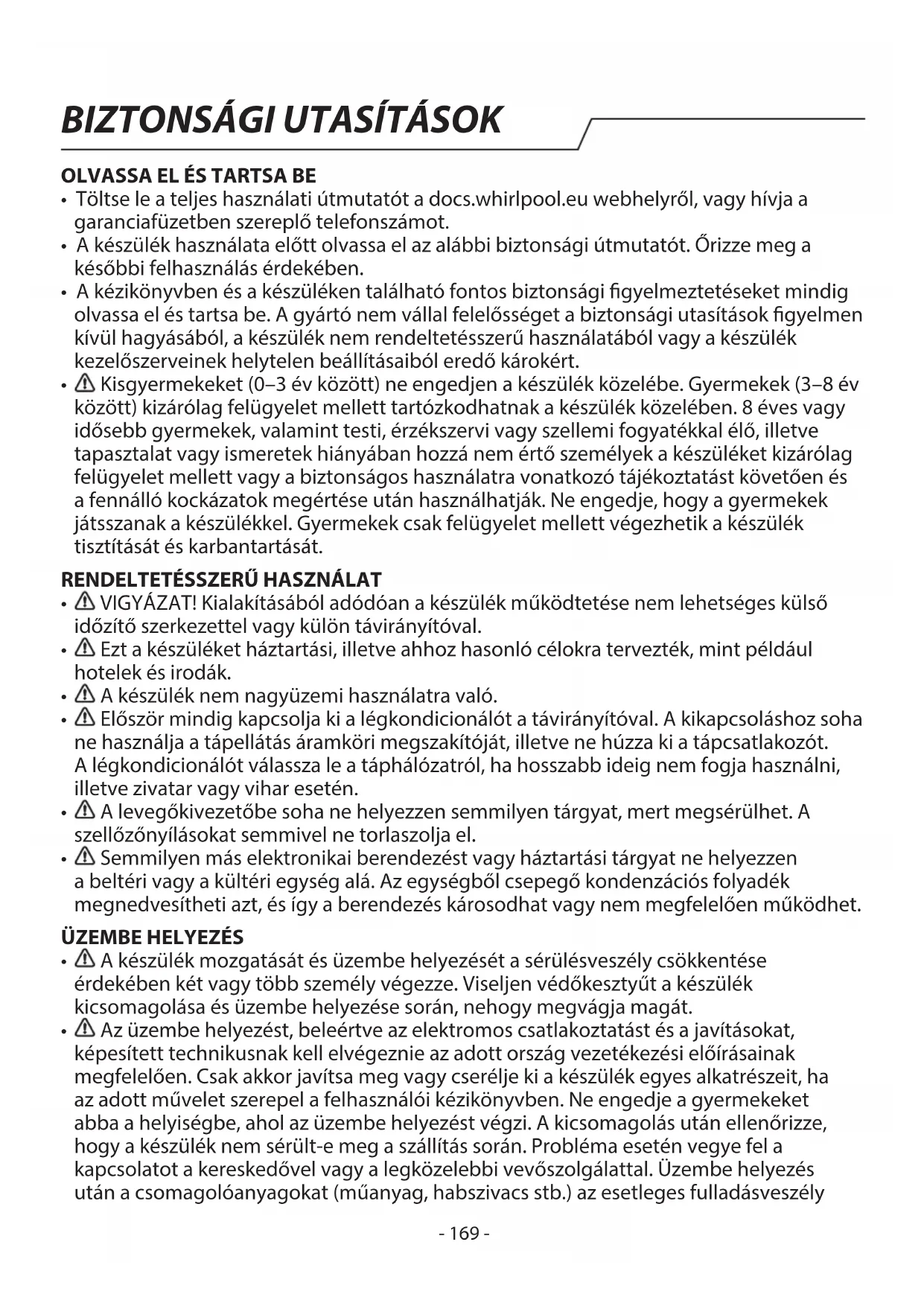

• A készülék használata előtt olvassa el az alábbi biztonsági útmutatót. Órizze meg a későbbi felhasználás érdekében.
• A kézikönyvben és a készüléken található fontos biztonsági figyelmeztetéseket mindig olvassa el és tartsa be. A gyártó nem vállal felelősséget a biztonsági utasítások figyelmen kívül hagyásából, a készülék nem rendeltetésszerű használatából vagy a készülék kezelőszerveinek helytelen beállításaiból eredő károkért.
• Kisgyermekeket (0–3 év között) ne engedjen a készülék közelébe. Gyermekek (3–8 év között) kizárólag felügyelet mellett tartózkodhatnak a készülék közelében. 8 éves vagy idősebb gyermekek, valamint testi, érzékszervi vagy szellemi fogyatékkal élő, illetve tapasztalat vagy ismeretek hiányában hozzá nem értő személyek a készüléket kizárólag felügyelet mellett vagy a biztonságos használatra vonatkozó tájékoztatást követően és a fennálló kockázatok megértése után használhatják. Ne engedje, hogy a gyermekek játsszanak a készülékkel. Gyermekek csak felügyelet mellett végezhetik a készülék tisztítását és karbantartását.

RENDELTETÉSSZERÜ HASZNÁLAT

• VIGYÁZAT! Kialakításából adódóan a készülék működtetése nem lehetséges külső időzítő szerkezettel vagy külön távirányítóval.
• Ezt a készüléket háztartási, illetve ahhoz hasonló célokra tervezték, mint például hotelek és irodák.
• A készülék nem nagyüzemi használatra való.
• Először mindig kapcsolja ki a légkondicionálót a távirányítóval. A kikapcsoláshoz soha ne használja a tápellátás áramköri megszakítóját, illetve ne húzza ki a tápcsatlakozót. A légkondicionálót válassza le a táphálózatról, ha hosszabb ideig nem fogja használni, illetve zivatar vagy vihar esetén.
• A levegőkivezetőbe soha ne helyezzen semmilyen tárgyat, mert megsérülhet. A szellőzőnyílásokat semmivel ne torlaszolja el.
• Semmilyen más elektronikai berendezést vagy háztartási tárgyat ne helyezzen a beltéri vagy a kültéri egység alá. Az egységből csepegő kondenzációs folyadék megnedvesítheti azt, és így a berendezés károsodhat vagy nem megfelelően működhet.

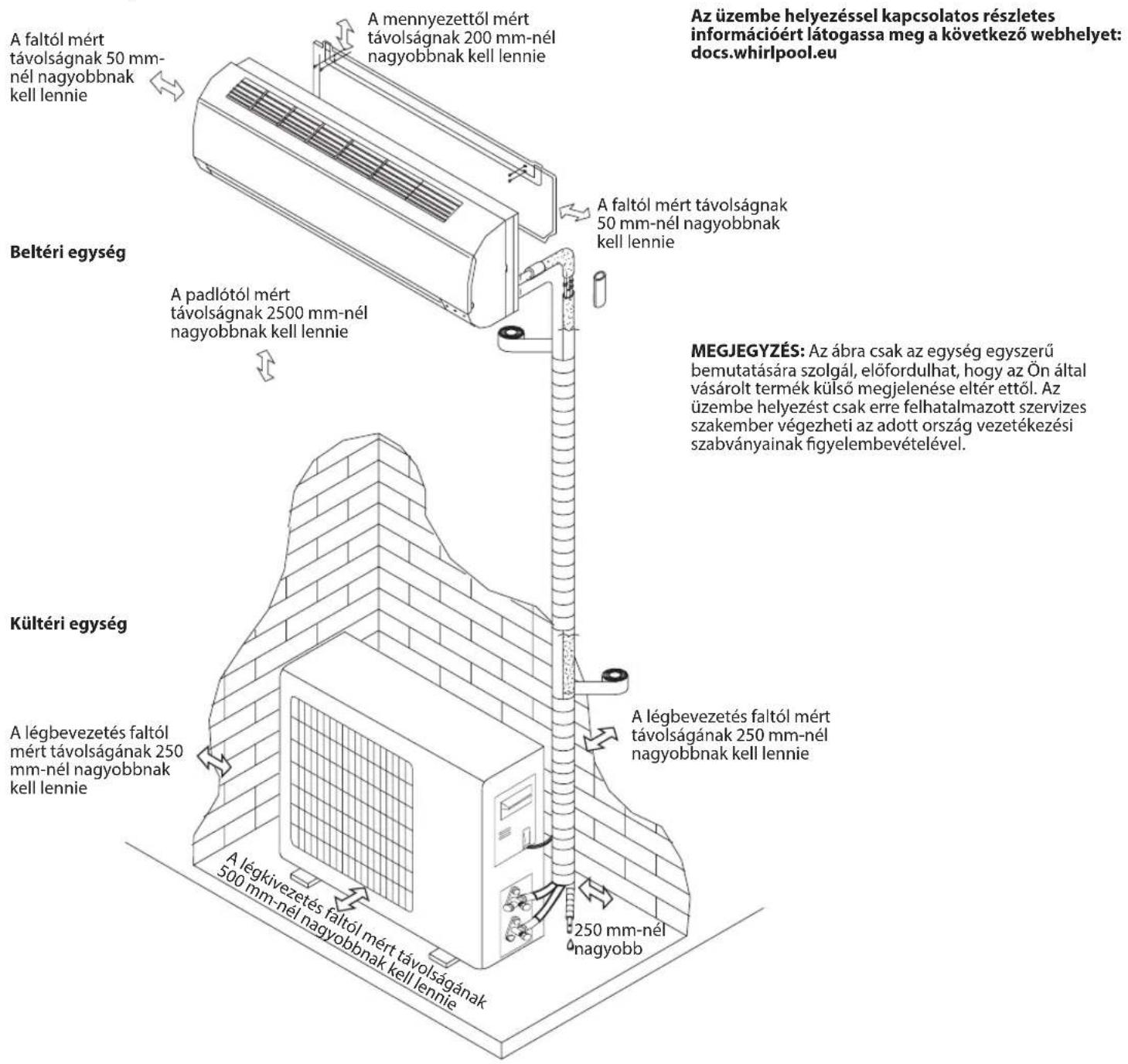

ÜZEMBE HELYEZÉS

• A készülék mozgatását és üzembe helyezését a sérülésveszély csökkentése érdekében két vagy több személy végezze. Viseljen védőkesztyűt a készülék kicsomagolása és üzembe helyezése során, nehogy megvágja magát.
• Az üzembe helyezést, beleértve az elektromos csatlakoztatást és a javításokat, képesített technikusnak kell elvégeznie az adott ország vezetékezési előírásainak megfelelően. Csak akkor javítsa meg vagy cserélje ki a készülék egyes alkatrészeit, ha az adott művelet szerepel a felhasználói kézikönyvben. Ne engedje a gyermekeket abba a helyiségbe, ahol az üzembe helyezést végzi. A kicsomagolás után ellenőrizze, hogy a készülék nem sérült-e meg a szállítás során. Probléma esetén vegye fel a kapcsolatot a kereskedővel vagy a legközelebbi vevőszolgálattal. Üzembe helyezés után a csomagolóanyagokat (műanyag, habszivacs stb.) az esetleges fulladásveszély

miatt olyan helyen tárolja vagy úgy dobja ki, hogy a gyermekek ne férhessenek hozzá. A berendezést bármilyen üzembe helyezési művelet előtt le kell választani minden távoli tápellátásról, mivel más esetben fennáll az áramütés veszélye. Az áramütés és a tűzveszély elkerülése érdekében az üzembe helyezés során győződjön meg arról, hogy a készülék miatt nem sérül-e a hálózati tápkábel. A készüléket csak a megfelelő üzembe helyezést követően kapcsolja be.

• A légkondicionáló áthelyezésekor és mozgatásakor kérje tapasztalt szerviztechnikus tanácsát a berendezés leválasztásával és ismételt üzembe helyezésével kapcsolatban.
• A berendezés mosóhelyiségben nem helyezhető üzembe.
• A berendezést 10 m²-nél nagyobb alapterületű helyiségben kell üzembe helyezni, üzemeltetni és tárolni. A beltéri egységet a padló szintjétől legalább 2,5 m-re szerelje fel.
• A csővezetéket 10 m²-nél nagyobb alapterületű helyiségben kell kialakítani az adott ország gázszabályozásának megfelelően.

ELEKTROMOS ÁRAMMAL KAPCSOLATOS FIGYELMEZTETÉSEK

- A tápellátásnak a berendezés speciális áramköreinek megfelelő névleges feszültséggel kell rendelkeznie. A tápkábel átmérőjének meg kell felelnie a követelményeknek.

- A fix vezetékezésbe többpólusú kapcsolót kell szerelni a vezetékezési előírásoknak megfelelően, és a berendezést a biztonsági előírásoknak megfelelően földelni kell.

- A fix vezetékezésbe összpólusú kapcsolót kell szerelni az adott ország vezetékezési szabályainak megfelelően, amelyben az érintkezők közötti távolság nyitott állapotban minden pólus esetében legalább 3 mm, és a berendezést a biztonsági előírásoknak megfelelően földelni kell.

- Ne használjon hosszabbítót, elosztót vagy adaptert. Beszerelés után az elektromos alkatrészeknek hozzáférhetetlennek kell lenniük a felhasználó számára. Ne használja a készüléket mezítláb, és ne nyúljon hozzá nedves kézzel. Ne használja a készüléket, ha a tápkábel vagy a csatlakozódugó sérült, illetve ha a készülék nem működik megfelelően, megsérült vagy leejtették.

- Ha a hálózati kábel megsérül, az áramütés kockázatának elkerülése érdekében a gyártóval, annak szervizképviselőjével vagy egy hasonlóan képzett szakemberrel kell egy ugyanolyan kábelre kicseréltetni.

- A fix vezetékezésbe az adott ország szabályozásának megfelelően legfeljebb 30 mA maradék működési áram névleges áramerősségű áram-védőkapcsolót kell elhelyezni.

- A hütőkör hömérséklete magas lesz, ezért a csatlakozókábelt tartsa távol a rézcsőtöl.

- Győződjön meg arról, hogy a földelés biztonságos, és hogy földelővezetéket szakember csatlakoztatta az épület speciális földelőrendszeréhez. A berendezést elektromosszivárgás-védőkapcsolóval és egy megfelelő kapacitású kiegészítő áramköri megszakítóval kell ellátni. Az áramköri megszakítónak mágneses és termikus kioldófunkcióval is rendelkeznie kell, ezzel biztosítva a védelmet rövidzárlat és túlterhelés esetén.

Modell 9K és 12K 18K 24K
Az áramköri megszakító szükséges kapacitása	16 A 20 A	25 A

- A beltéri és a kültéri egység közötti tápkábel- és kábelcsatlakoztatást a berendezésen található kapcsolási rajzon tekintheti meg.

TISZTÍTÁS ÉS KARBANTARTÁS

- VIGYÁZAT! Bármilyen karbantartási művelet előtt győződjön meg arról, hogy a készüléket kikapcsolta és kihúzta a konnektorból. Az áramütés elkerülése érdekében soha ne használjon göznyomással működő tisztítókészüléket.

A CSOMAGOLÓANYAGOK HULLADÉKKEZELÉSE

A csomagolóanyag 100%-ban újrahasznosítható, és el van látva az újrahasznosítás jelével (✗) A csomagolás egyes részeinek hulladékkezelését megfelelően, a hulladékok ártalmatlanítására vonatkozó helyi rendelkezések szerint kell elvégezni.

A HÁZTARTÁSI GÉPEK HULLADÉKKÉNT TÖRTÉNŐ ELHELYEZÉSE

Ez a készülék újrahasznosítható vagy újrafelhasználható anyagok felhasználásával készült. Leselejtezésekor a helyi hulladékelhelyezési szabályokkal összhangban járjon el. Az elektromos háztartási készülékek kezelésére, hasznosítására és újrafeldolgozására vonatkozó további információkért forduljon az illetékes helyi hatósághoz, a háztartási hulladékok begyűjtését végző vállalathoz vagy az üzlethez, ahol a készüléket vásárolta. Ez a készülék az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv szerinti jelölésekkel rendelkezik. A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos negatív következményeket.

A terméken vagy a kísérő dokumentumokon található (✗) jel azt jelzi, hogy a készüléket nem szabad háztartási hulladékként kezelni, hanem az elektromos és elektronikai készülékeknek megfelelő gyűjtőhelyen kell leadni.

MEGFELELŐSÉGI NYILATKOZAT

Ez a termék a kiotói egyezmény szerinti fluorozott üvegházhatású gázokat tartalmaz, a hűtőgáz egy légmentesen zárt rendszeren belül található. (R410a, GWP 2088). A hűtőközeg maximális töltési mennyisége 2,5 kg. Részletes információt az adattáblán talál.

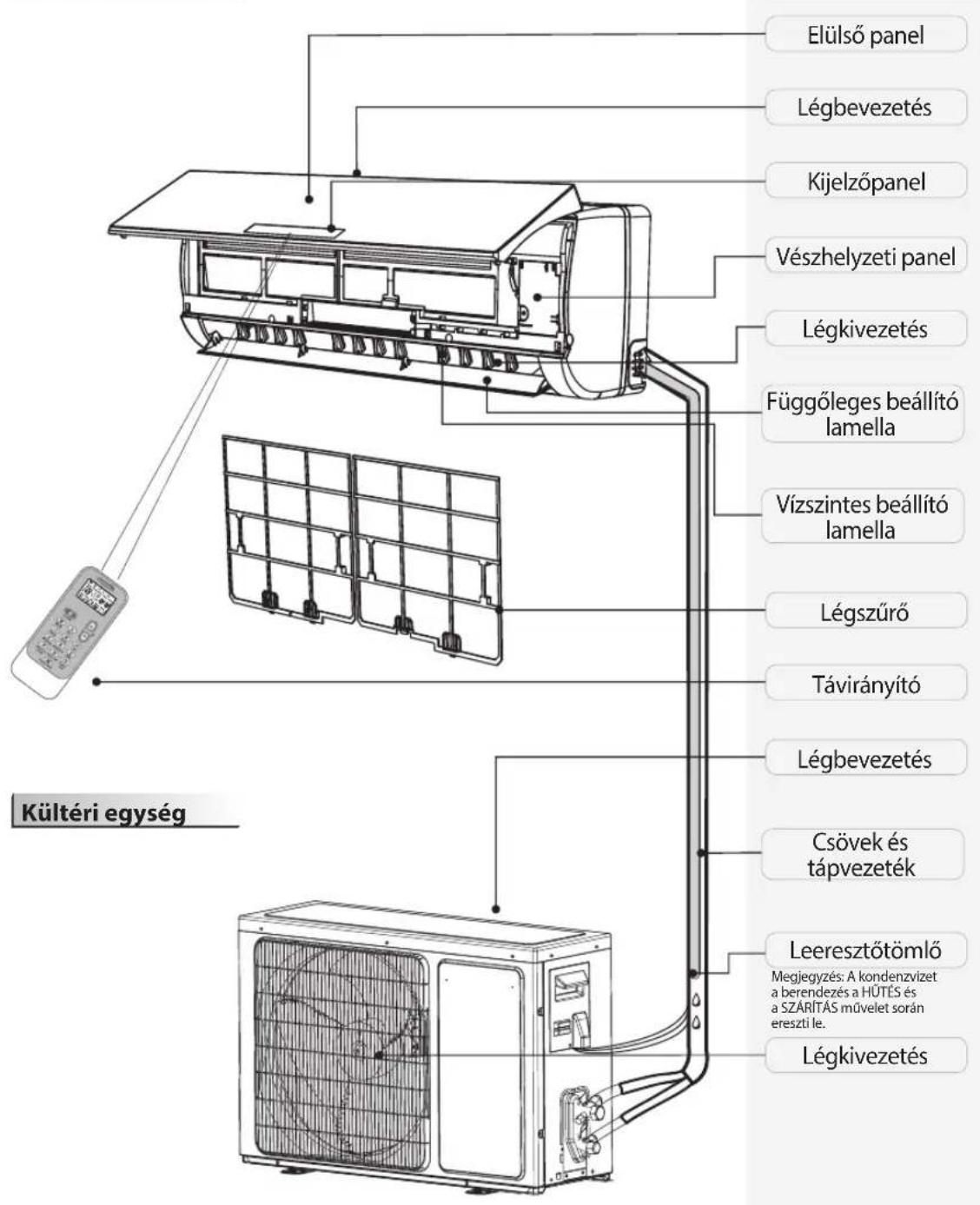

Beltéri egység

Elülső panel Légbevezetés Kijelzőpanel Vészhelyzeti panel Légkivezetés Függőleges beállító lamella Vízszintes beállító lamella Légszűrő Távirányító Légbevezetés Csövek és tápvezeték Leeresztőtömlő Megjegyzés: A kondenzvízet a berendezés a HÚTÉS és a SZÁRÍTÁS művelet során ereszti le. Légkivezetés Kültéri egység

Az útmutatóban szereplő ábrákon egy normál modell külső nézete látható. Következésképpen annak alakja eltérhet az Ön által választott légkondicionálóétól.

Felhasználói felület

Hömérséklet jelzőfénye (1)

Megjeleníti a beállított hőmérsékletet.

Ha az „FC” felirat jelenik meg, a szüröt meg kell tisztítani.

Müködés jelzőfénye (2)

A működéskor kigyullad.

A külső egység fagyásmentesítésekor villog.

6 ^th Sense jelzőfénye (3)

Kigyullad, ha a 6 ^th Sense be van kapcsolva.

Kialszik, ha a 6 ^th Sense-t kikapcsolják.

Szüröfigyelés jelzőfénye (4)

Ha a szüröt tisztítani kell, villog.

A szürőfigyelés jelzője 720 órányi használat után villogni kezd, emlékeztetve arra, hogy a szüröt meg kell tisztítani.

A szürő tisztítása után nyomja meg a szürő beltéri egységen, az elülső panel mögött található nullázógombját a szürőfigyelés jelzője villogásának megszüntetéséhez.

Páratartalom jelzőfénye (5)

A páratartalom megjelenítésekor kigyullad.

A hömérséklet jelzésekor kialszik.

Időzítő jelzőfénye (6)

A beállított időtartam alatt kigyullad.

Az időzítési művelet végén kialszik.

Alvás jelzőfénye (7)

Az alvási mód beállításakor kigyullad, a működés kijelzője 10-szer villog, majd a teljes kijelző kikapcsol.

A WIFI-vezérlés nélküli légkondicionálók esetében javasoljuk a Wpro SmartClim használatát. Ez egy olyan, WIFI-n keresztül vezérelhető okoseszköz, amellyel a berendezés fő beállításait okostelefonjáról szabályozhatja. Ez a tartozék nem található meg a termék csomagolásában. További információért és a beszerzéséhez lépjen kapcsolatba a vevőszolgálatunkkal.

Az elemek behelyezése a távirányítóba

1. Az elemtartó fedelének eltávolításához helyezzen be egy tűt, óvatosan nyomja le a fedelet, és tolja a nyíl irányába (lásd a lenti ábrát).
2. Helyezzen a rekeszbe 2 AAA elemet (1,5 V). Ügyeljen arra, hogy a „+” és a „-” polaritás megfelelő legyen.
3. Zárja be a távirányító elemtartójának fedelét.

• A távirányító előre beállítása

Amikor a távirányítóba új elemeket helyez, vagy azt bekapcsolja, automatikusan előre beállítja a hőszivattyút, ha az Ön által vásárolt légkondicionáló csak hűtesre alkalmas. Ehhez a hőszivattyú távirányítóját is használhatja.

A távirányító használata a berendezés vezérléséhez

• A berendezés távirányítóval történő üzemeltetéséhez irányítsa a távirányítót a beltéri egységen található vevőeszközre a vételi érzékenység biztosításához.
• Amikor a távirányító üzenetet küld, a szimbólum 1 másodpercig villog. Az üzenet fogadásakor a berendezés hangjelzést ad.

Jelvevő

• A távirányítóval legfeljebb 7 m-es távolságból működtethető a légkondicionáló.
• Amikor a távirányítőban elemet cserél, a távirányító hőszivattyú üzemmódra áll.

Megjegyzés: kövesse a légkondicionáló működtetéséhez kapott távirányítónak megfelelő utasításokat.

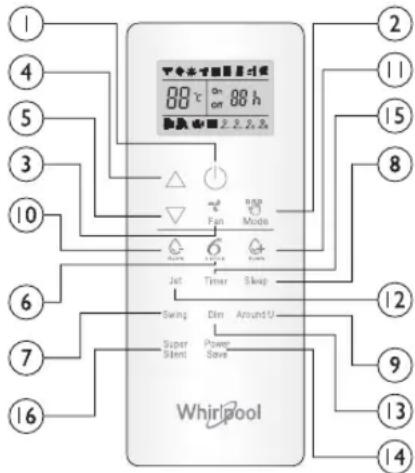

A gombok funkciójának leírása (P1-04)

1. ON/OFF (BE/KI) GOMB

A gomb megnyomásával elindítható és leállítható a berendezés.

3. FAN (VENTILÁTOR) GOMB

A ventilátor sebességének beállítására szolgál a következő sorrendben: automatikus, nagy, közepes és alacson

4-5. TEMPERATURE (HOMERSEKLET) GOMB

A szoba hömérsékletének kiválasztására szolgál. Időzítő üzemmódban az idő beállítására szolgál.

6. 6 ^th SENSE GOMB

Beállítja vagy megszakítja a 6 ^th Sense működését.

7. SWING (LENGÈS) GOMB

Leállítja vagy elindítja a vízszintes beállító lamella lengését, és beállítja a légáramlás kívánt fel/le irányát.

10-11. HUMIDITY (PÁRATARTALOM) GOMB

A kívánt páratartalom beállítására szolgál, csak a 6 ^th SENSE módban használható.

16. SUPER SILENT (SZUPER CSENDES) GOMB

Az alacsony környezeti zajt adó szuper csendes üzemmód elindítására és leállítására szolgál.

Szimbólumok a távirányító kijelzőjén

Hütés jelzőfénye Automatikus

Páratartalom plusz jelzőfény

Páratartalom mínusz jelzőfény

Csak ventilátor jelzőfény

Fütés jelzőfénye

Around U (Az Ön környezetében) jelzőfény

≡§ Gyors üzemmód jelzőfénye

Alicsony

ventilátorsebesség

Nagy ventilátorsebesség

Közepes ventilátorsebesség

ventilátorsebesség Szuper csendes üzemmód jelzőfény

6^th SENSE jelzőfénye

1 4 5 3 10 6 7 16 88°C on 88 h 2 2.2.2.3 Fan Mode Jet Timer Swap Swing Den Around U Super Power Slent Save Whirlpool 9 13 14 15 8 11 2

Alvás jelzőfénye 1

Alvás jelzőfénye 2

Alvás jelzőfénye 3

Alvás jelzőfénye 4

Beállított hömérséklet megjelenítése

h Beállított időzítő megjelenítése

Jelátvitel

2. MODE (ÜZEMMÓD) GOMB

A működési mód kiválasztására szolgál, sorrendben: hűtés, fűtés és ventilátor.

8. SLEEP (ALVÁS) GOMB

Az alvási üzemmód kiválasztására szolgál, sorrendben: alvás 1, alvás 2, alvás 3, alvás 4 és. alvás ki.

9. AROUND U (AZ ON KÖRNYEZETÉBEN) GOMB

Az Around U funkció beállítására és megszakítására szolgál.

12. JET(GYORS) GOMB

A gyors hütés vagy fütés indítására és leállítására szolgál.

13. DIM (HALVANYITAS) GOMB

A beltéri egység kijelzőfényeinek be- és kikapcsolására szolgál.

14. POWER SAVE

(ENERGIATAKAREKOS) GOMB

Az energiatakarékos mód indítására és leállítására szolgál.

15. TIMER (IDÖZİTÖ) GOMB

A berendezés be- és kikapcsolási idejének beállítására szolgál.

A távirányító aktiválása a kioldógomb megnyomásával

Nyomja meg a gombot, a háttérvilágítás kigyullad, és a funkciógombok aktiválódnak a használathoz. Nyomja meg ismét a távirányító zárolásához. Ha 10 másodpercig nem végez műveletet a távirányítóval, az automatikusan zárolódik.

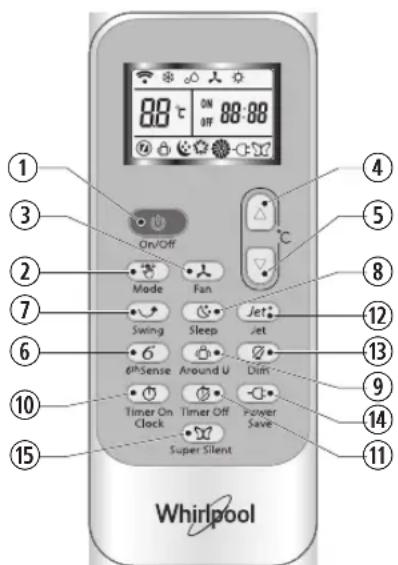

A gombok funkciójának leírása (J1-3A)

1. ON/OFF (BE/KI) GOMB

A gomb megnyomásával elindítható és leállítható a berendezés.

2. MODE (ÜZEMMÖD) GOMB

A működési üzemmód kiválasztására szolgál, sorrendben: hűtés, szárítás, csak ventilátor és fűtés.

3. FAN (VENTILATOR) GOMB

A ventilátor sebességének beállítására szolgál a következő sorrendben: automatikus, nagy, közepes és alacsony.

4-5. TEMPERATURE (HÖMÉRSÉKLET) GOMB

A szoba hömérsékletének kiválasztására szolgál. Időzítő üzemmódban és a valós idejű óra esetében az idő beállítására szolgál.

6. 6 ^th SENSE GOMB

Beállítja vagy megszakítja a 6 ^th Sense működését.

7. SWING (LENGÉS) GOMB

Leállítja vagy elindítja a vízszintes beállító lamella lengését, és beállítja a légáramlás kívánt fel/le irányát.

Beállítja vagy megszakítja az alvási üzemmódot, sorrendben: alvás 1, alvás 2, alvás 3, alvás 4 és alvás ki.

9. AROUND U (AZ ÔN KÖRNYEZETÉBEN) GOMB

Az Around U funkció beállítására és megszakítására szolgál.

10. TIMÉR ON/CLOCK (IDÓZÍTÓ BE/ÓRA) GOMB

Az aktuális idő beállítására szolgál. Az időzítő bekapcsolásának beállítására és megszakítására szolgál.

11. TIMER OFF (IDOZITO KI) GOMB

Az időzítő kikapcsolásának beállítására és megszakítására szolgál.

88°C ON 88:88 On/Off Mode Fan Jet Swing Sleep Jet 6thSense Around U Dim Timer On Timer Off Power Clock Clock Power Save Super Silent Whirlpool

12. JET (GYORS) GOMB

A gyors hűtési vagy fűtési üzemmód indítására és leállítására szolgál.

13. DIM (HALVÄNYİTÄS) GOMB

A beltéri egység kijelzőfényeinek be- és kikapcsolására szolgál.

14. POWER SAVE (ENÉRGIATAKARÉKOS) GOMB

Az energiatakarékos mód indítására és leállítására szolgál.

15. SUPER SILENT (SZUPER CSENDES) GOMB

Az alacsony környezeti zajt adó szuper csendes üzemmód elindítására és leállítására szolgál.

Szimbólumok a távirányító kijelzőjén

Hütés jelzőfénye Alvás 1 jelzőfénye Automatikus

ventilátorsebesség

Szárítás jelzőfénye Alvás 2 jelzőfénye Nagy ventilátorsebesség Jelátvitel

ventilátorsebesség

Csak ventilátor jelzőfény Alvás 3 jelzőfénye Közepes

Fütés jelzőfénye Alvás 4 jelzőfénye Alacsony

ventilátorsebesség Szuper csendes üzemmód jelzőfénye

6^th Sense jelzőfénye Around (Az Ön

környezetében) jelzőfény

Gyors üzemmód jelzőfénye

Beállított időzítő megjelenítése

Aktuális idő megjeleníté

Beállított hömérséklet megjelenítése

Energiatakarékos üzemmód jelzőfénye

VÉDELEM

Működési feltételek

A védelmi eszköz az alábbi listában szereplő esetekben kioldhatja és leállíthatja a berendezést.

Fütés	A kültéri hőmérséklet 24°C-nál magasabb
	A kültéri hőmérséklet -7°C-nál alacsonyabb
	A szobahőmérséklet 27°C-nál magasabb
Hütés	A kültéri hőmérséklet 43°C-nál magasabb
	A szobahőmérséklet 21°C-nál alacsonyabb
Párátlanítás	A szobahőmérséklet 18°C-nál alacsonyabb

Ha a légkondicionáló HÚTÉS vagy SZÁRÍTÁS módban működik, az ajtó vagy az ablak hosszabb ideig nyitva van, és a

relatív páratartalom 80%-nál magasabb, a kivezetésekről pára csepeghet.

A védelmi eszköz jellemzői

Ha az egység leáll vagy a működés közben üzemmódot vált, az újraindítás előtt várjon legalább 3 percig. Ha a berendezést az áramhálózathoz csatlakoztatás után azonnal bekapcsolja, a működés megkezdése előtt 20 másodperces késleltetés lehet. Ha minden működés leállt, az újraindításhoz nyomja meg ismét az ON/OFF (BE/KI) gombot. Az időzítőt ismét be kell állítani, ha az megszakadt.

A HÜTÉS mód jellemzői

Fagyásmentesítés

Ha a beltéri höcserélő hömérséklete 0 C°-ra vagy az alá esik, a kompresszor működése leáll a

berendezés védelme érdekében.

A FÜTÉS mód jellemzői

Előmelegítés

A hideg levegő fújásának megelőzése érdekében a FÜTES üzemmód indításakor a beltéri egység 2-5 perces előmelegítése szükséges. A beltéri ventilátor az előmelegítés során nem fog működni.

Leolvasztás

FÜTÉS üzemmódban a berendezés automatikusan jégtelenít a hatékonyság növelése érdekében. Ez általában 6-10 percig tart. A jégtelenítés közben a ventilátor leáll, és villog a működés jelzőfénye. A jégtelenítést követően a berendezés automatikusan visszaáll FÜTÉS módra.

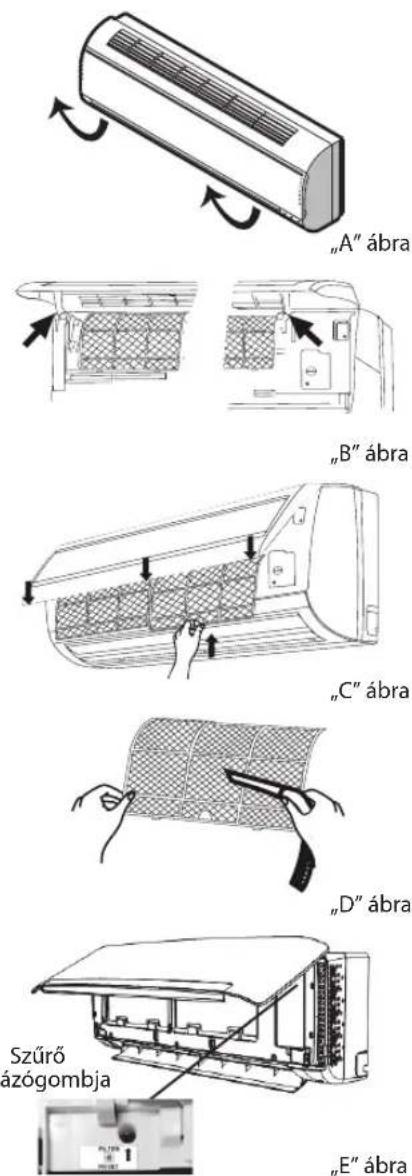

A beltéri egység elülső panelének tisztítása

1. Válassza le a készüléket az áramforrásról.

A tápellátás leválasztása előtt kapcsolja ki a berendezést.

2. Az elülső panel eltávolítása

Nyissa fel az elülső panelt a nyíllal jelölt módon (A ábra).

Az elülső panel oldalán található nyílásokat erővel húzza meg a panel kivételéhez (B ábra).

3. Az elülső panel tisztítása

Egy puha és száraz törlőkendővel törölje le. Ha a berendezés nagyon piszkos, használjon langyos (40 °C-nál nem melegebb) vizet. A tisztítás után hagyja megszáradni.

4. Az elülső panel visszahelyezése és lezárása

Helyezze vissza az elülső panelt, majd lefelé nyomva zárja le.

Megjegyzés:

- A berendezés tisztításához ne használjon például benzint vagy polírozó port.

- A beltéri egységre ne fröcsköljön vizet, mert az veszélyes! Áramütés!

A légszűrő tisztítása

A légszűrőt körülbelül 200 órányi használat után meg kell tisztítani. Ha a légkondicionáló rendkívül poros környezetben üzemel, a légszűrőt kéthetente tisztítsa meg.

1. Válassza le a készüléket az áramforrásról.

A tápellátás leválasztása előtt kapcsolja ki a berendezést.

2. A légszürő kivétele (C ábra)

1. Nyissa fel az elülső panelt. 2. Óvatosan nyomja meg a szűrő fogantyúját. 3. Csúsztassa ki a szűrőt.

3. A légszűrő tisztítása (D ábra)

Ha a szűrő nagyon piszkos, semleges tisztítószeres langyos vízzel tisztítsa meg. A tisztítás után hagyja megszáradni.

1. Helyezze vissza a szüröt, egy hengeres tüvel nyomja meg a szürö nullázógombját (E ábra) a jobb oldalon, majd zárja le az elülső panelt.

Megjegyzés:

• A sérülés megelőzése érdekében a szűrő eltávolítása után a beltéri egység bordáit ne érintse meg.
• A légkondicionáló belső részét ne próbálja maga megtisztítani.
  • A szűrőt ne tisztítsa mosógépben.

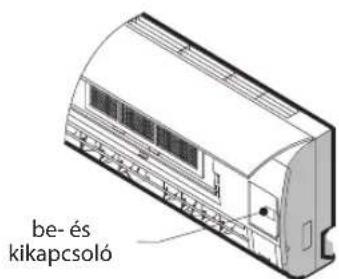

VÉSZHELYZETI MÜKÖDÉS

Vészhelyzetben, vagy ha nincsen távirányító, a berendezés a beltéri egységen található be- és kikapcsológombbal is szabályozható.

• A készülék bekapcsolása: amikor a készülék ki van kapcsolva, nyomja meg ezt a gombot, és az elindul és 6 ^th SENSE módban fog működni.
• A készülék kikapcsolása: amikor a készülék be van kapcsolva, nyomja meg ezt a gombot, és a készülék leáll.

Megjegyzés: A gombot ne nyomja hosszú ideig, mert az rendellenes működést eredményez.

Automatikus újraindítási funkció

Ha szeretne automatikus újraindítási funkciót beállítani, kapcsolja be a tápellátást, nyomja meg a beltéri egység be- és kikapcsológombját és tartsa nyomva 5 másodpercnél hosszabb ideig. Az automatikus újraindítás beállítását zümmögő hang jelzi.

Az automatikus újraindítás beállítását követően nyomja meg a beltéri egység be- és kikapcsológombját és tartsa nyomva 5 másodpercnél hosszabb ideig. Az automatikus újraindítási funkció megszakítását zümmögő hang jelzi, és a légkondicionáló készenléti módba kerül.

Az elemek ártalmatlanítása

A természeti erőforrások védelme és az anyagok újrahasznosításának elősegítése érdekében az elemeket más típusú hulladékoktól külön gyűjtse, és a helyi, ingyenes élemgyűjtő rendszeren keresztül hasznosítsa újra.

be- és kikapcsoló

be- és kikapcsoló

Üzembe helyezési útmutató

Üzembe helyezési ábra

A faltól mért távolságnak 50 mm- nél nagyobbnak kell lennie A mennyezettől mért távolságnak 200 mm-nél nagyobbnak kell lennie Az üzembe helyezéssel kapcsolatos részletes információért látogassa meg a következő webhelyet: docs.whirlpool.eu Beltéri egység A padlótól mért távolságnak 2500 mm-nél nagyobbnak kell lennie A faltól mért távolságnak 50 mm-nél nagyobbnak kell lennie MEGJEGYZÉS: Az ábra csak az egység egyszerű bemutatására szolgál, előfordulhat, hogy az Ön által vásárolt termék külső megjelenése eltér ettől. Az üzembe helyezést csak erre felhatalmazott szervizes szakember végezheti az adott ország vezetékezési szabványainak figyelembevételével. Kültéri egység A légbevezetés faltól mért távolságának 250 mm-nél nagyobbnak kell lennie A légbevezetés faltól mért távolságának 250 mm-nél nagyobbnak kell lennie A légkivezetés faltól mért távolságának 500 mm-nél nagyobbnak kell lennie 250 mm-nél nagyobb

Csatlakozóvezeték szerelésekor ügyeljen arra, hogy a kültéri egységnél a vezetékek színe és a csatlakozó száma megegyezzen a beltéri egység értékeivel.

Kábel specifikációja

Kapacitás (Btu/h)	Tápkábel Tápcsatlakozó kábel
	Típus	Normál keresztmetszet	Típus	Normál keresztmetszet
7K, 9K, 12K H07	RN-F 1,0 mm	^2X3 H07	RN-F 1,0 mm	^2X5
18K H07RN	F 1,5 mm	^2X3 H07	RN-F 1,5 mm	^2X5
24 K H07RN	F 2,5 mm	^2X3 H07	RN-F 2,5 mm	^2X5

Az üzemelési problémákat gyakran apró dolgok okozzák, ezért mielött a szervizszolgálathoz fordul, tanulmányozza az alábbi táblázatot. Ezzel időt és felesleges költségeket takaríthat meg.

Probléma Elemzés
Nem működik.	Kiégett a védelmi eszköz vagy a biztosíték?Várjon 3 percig, majd indítsa újra, előfordulhat, hogy a védelmi eszköz akadályozza meg a működést.Lemerültek a távirányító elemei?Nem megfelelően van csatlakoztatva a dugó?
Nem jön hideg vagy meleg levegő.	Tiszta a légszűrő?El vannak torlaszolva a légkondicionáló bevezetései és kivezetései?Megfelelően van beállítva a hőmérséklet?Nyitva vannak az ajtók vagy az ablakok?
A szabályozás nem hatékony.	Volt erős interferencia (túlzott méretű statikus elektromos kisülés vagy a tápellátás rendellenes feszültsége miatt)? Ha rendellenes működést tapasztal, húzza ki a tápcsatlakozót, majd 2-3 másodperc múlva dugja vissza.
Nem működik azonnal.	Ha működés közben vált üzemmódot, 3 perces késleltetéssel kezd működni.
Furcsa szag	A szag más forrásból (például bútor, cigarette stb.) eredhet, amelyet az egység beszív, majd a levegővel kifúj.
Folyó víz hangja	Normális viselkedés, amelyet a hűtőközeg légkondicionálóban való áramlása eredményez.Fűtési módban ez a jégtelenítés hangja.
Reccsenés	Ezt a hangot az elülső panel tágulása vagy összehúzódása válthatja ki a hőmérséklet változása miatt.
A kivezetésből permet jön ki.	Alacsony hőmérsékleten permet jelenik meg a helyiségben? Ez normális viselkedés, amikor HÜTÉS vagy SZÁRÍTÁS módban hideg levegő távozik a beltéri egységből.
A működés jelzőfénye villog, de a beltéri ventilátor leáll.	Az egység fűtési módról jégtelenítésre vált. A jelzőfény ki fog aludni, és a berendezés visszatér fűtési módba.

Megjegyzés: Ha a probléma továbbra is fennáll, kapcsolja ki a berendezést és válassza le a tápellátásról, majd lépjen kapcsolatba a legközelebbi hivatalos Whirlpool szervizközponttal. A berendezést ne próbálja meg maga áthelyezni, megjavítani, szétszerelni vagy módosítani.

VEVŐSZOLGÁLAT

Mielött az ügyfélszolgálatot hívná:

1. Próbálkozzon meg a probléma megoldásával a „Hibaelhárítás” című részben szereplő leírás alapján.
2. A készüléket kapcsolja ki, majd újra be, hogy lássa, fennáll-e még a probléma.

Ha a fenti ellenőrzések elvégzése után a hiba továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Kérjük, adja meg a következőket:

• a hiba rövid leírását;
• a légkondicionáló pontos modelljét;
• a szervizszámot (ez a szervizmatricán a „Service“ szó után szereplő szám, amely a beltéri egység oldalán vagy alján található).

A szervizszám a garanciafüzetben is megtalálható;

• a teljes címét;
• a telefonszámát.

Ha javítás szükséges, lépjen kapcsolatba az ügyfélszolgálattal (eredeti tartalék alkatrészek használata és a megfelelő javítás garantált). Be kell mutatnia az eredeti számlát.

A fenti előírások betartásának elmulasztása veszélyeztetheti a termék biztonságosságát és minőségét.

SERVICE

0000 000 00000

Megjegyzés: Ha a berendezés teljes útmutatójára van szüksége, azt letöltheti a webhelyről az alábbi hivatkozáson: docs.whirlpool.eu a QR-kóddal.
