NÁVOD K OBSLUZE SPIW4222 WHIRLPOOL

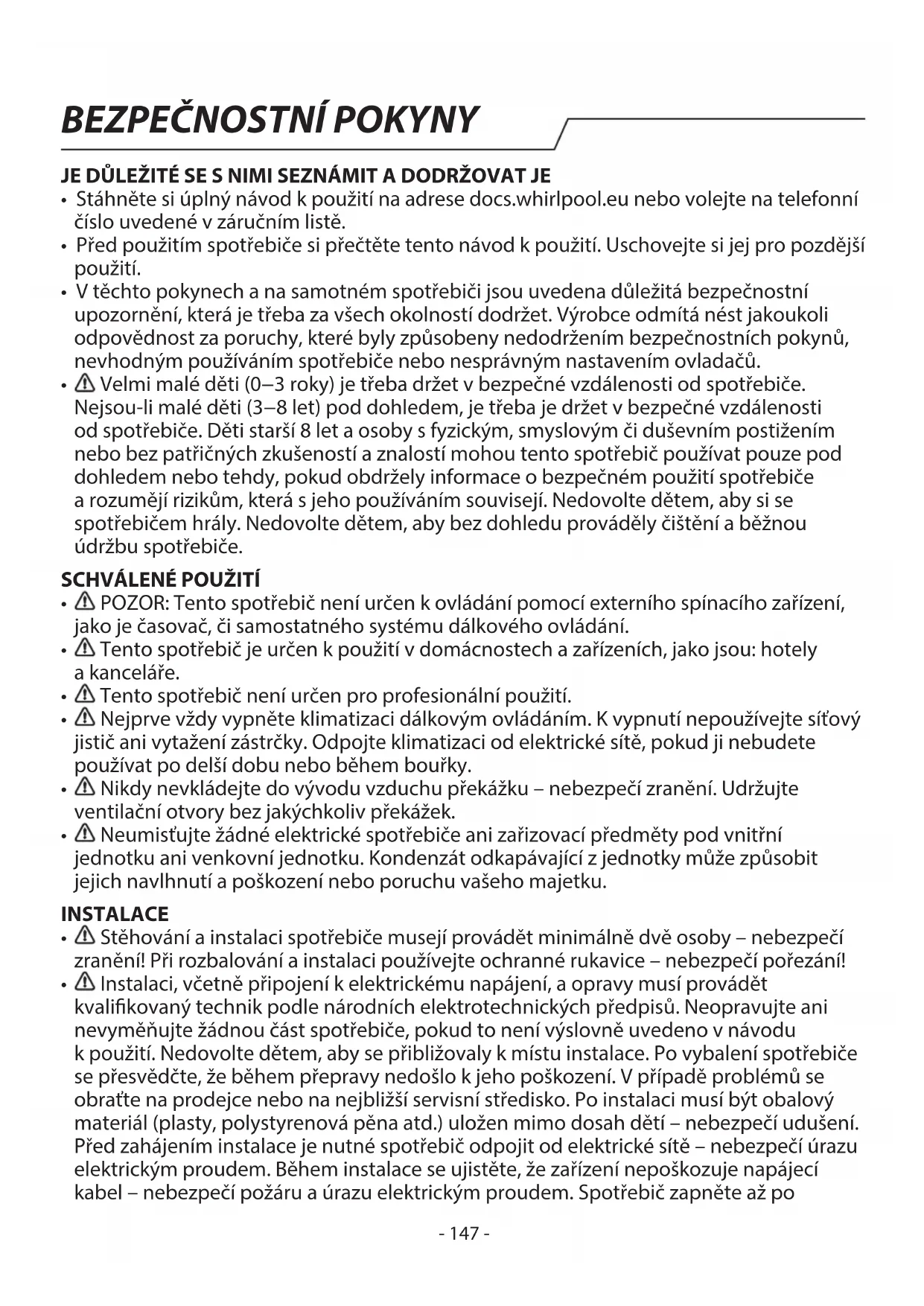

• Stáhněte si úplný návod k použití na adrese docs.whirlpool.eu nebo volejte na telefonní číslo uvedené v záručním listě.
• Před použitím spotřebiče si přečtěte tento návod k použití. Uschovejte si jej pro pozdější použití.
• V těchto pokynech a na samotném spotřebiči jsou uvedena důležitá bezpečnostní upozornění, která je třeba za všech okolností dodržet. Výrobce odmítá nést jakoukoli odpovědnost za poruchy, které byly způsobeny nedodržením bezpečnostních pokynů, nevhodným používáním spotřebiče nebo nesprávným nastavením ovladačů.
• Velmi malé děti (0–3 roky) je třeba držet v bezpečné vzdálenosti od spotřebiče. Nejsou-li malé děti (3–8 let) pod dohledem, je třeba je držet v bezpečné vzdálenosti od spotřebiče. Děti starší 8 let a osoby s fyzickým, smyslovým či duševním postižením nebo bez patřičných zkušeností a znalostí mohou tento spotřebič používat pouze pod dohledem nebo tehdy, pokud obdržely informace o bezpečném použití spotřebiče a rozumějí rizikům, která s jeho používáním souvisejí. Nedovolte dětem, aby si se spotřebičem hrály. Nedovolte dětem, aby bez dohledu prováděly čištění a běžnou údržbu spotřebiče.

SCHVÁLENÉ POUŽITÍ

• ⚠️ POZOR: Tento spotřebič není určen k ovládání pomocí externího spínacího zařízení, jako je časovač, či samostatného systému dálkového ovládání.
• Tento spotřebič je určen k použití v domácnostech a zařízeních, jako jsou: hotely a kanceláře.
  • Tento spotřebič není určen pro profesionální použití.
• Nejprve vždy vypněte klimatizaci dálkovým ovládáním. K vypnutí nepoužívejte síťový jistič ani vytažení zástrčky. Odpojte klimatizaci od elektrické sítě, pokud ji nebudete používat po delší dobu nebo během bouřky.
• Nikdy nevkládejte do vývodu vzduchu překážku – nebezpečí zranění. Udržujte ventilační otvory bez jakýchkoliv překážek.
• Neumistujte žádné elektrické spotřebiče ani zařizovací předměty pod vnitřní jednotku ani venkovní jednotku. Kondenzát odkapávající z jednotky může způsobit jejich navlhnutí a poškození nebo poruchu vašeho majetku.

INSTALACE

• Stěhování a instalaci spotřebiče musejí provádět minimálně dvě osoby – nebezpečí zranění! Při rozbalování a instalaci používeite ochranné rukavice – nebezpečí pořezání!
• Instalaci, včetně připojení k elektrickému napájení, a opravy musí provádět kvalifikovaný technik podle národních elektrotechnických předpisů. Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není výslovně uvedeno v návodu k použití. Nedovolte dětem, aby se přibližovaly k místu instalace. Po vybalení spotřebiče se přesvědčte, že během přepravy nedošlo k jeho poškození. V případě problémů se obratte na prodejce nebo na nejbližší servisní středisko. Po instalaci musí být obalový materiál (plasty, polystyrenová pěna atd.) uložen mimo dosah dětí – nebezpečí udušení. Před zahájením instalace je nutné spotřebič odpojit od elektrické sítě – nebezpečí úrazu elektrickým proudem. Během instalace se ujistěte, že zařízení nepoškozuje napájecí kabel – nebezpečí požáru a úrazu elektrickým proudem. Spotřebič zapněte až po

dokončení jeho instalace.

• Při stěhování nebo přemístění klimatizačního zařízení se obraťte na zkušené servisní techniky za účelem odpojení a opětovné instalace jednotky.
• Zařízení nesmí být instalováno v prádelně.
• Spotřebič musí být instalován, provozován a skladován v místnosti s podlahovou plochou větší než 10 m². Namontujte vnitřní jednotku nejméně 2,5 m nad úroveň podlahy nebo stupně.
• Instalace potrubí musí být vedena do místnosti s podlahovou plochou větší než 10 m² v souladu s národními předpisy pro plynárenství.

UPOZORNĚNÍ NA PŘERUŠENÍ DODÁVKY ELEKTRICKÉ ENERGIE

• Napájení musí mít jmenovité napětí a tvořit samostatný okruh pro spotřebič. Průměr napájecí šňůry musí splňovat požadavky.
• Na pevné kabeláži musí být instalován vícepólový vypínač v souladu s elektrotechnickými předpisy a spotřebič musí být uzemněn v souladu s národními normami pro elektrickou bezpečnost.
• K pevné kabeláži by měl být připojen odpojovací vypínač pro všechny póly s mezerou mezi kontakty alespoň 3 mm v souladu s elektrotechnickými předpisy a spotřebič musí být uzemněn v souladu s národními normami pro elektrickou bezpečnost.
• Nepoužívejte prodlužovací kabely, sdružené zásuvky nebo adaptéry. Po provedení montáže nesmí být elektrické prvky spotřebiče pro uživatele přístupné. Nepoužívejte spotřebič, pokud jste mokří nebo naboso. Tento spotřebič nezapínejte, pokud je poškozen napájecí síťový kabel či zástrčka, pokud správně nefunguje nebo byl poškozen či spadl.
• Jestliže je poškozený přívodní kabel, za identický ho smí vyměnit pouze výrobce, servisní technik nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu – riziko elektrického šoku!
• Proudový chránič (RCD) s jmenovitým proudem nepřesahujícím 30 mA musí být začleněn do pevné kabeláže podle národních právních předpisů.
• ⚠ Teplota chladicího okruhu bude vysoká, umístěte tedy prosím propojovací kabel mimo měděnou trubku.
• ⚠ Zajistěte bezpečné uzemnění a propojení uzemňovacího vodiče se speciálním uzemňovacím systémem budovy; instalaci musí provádět profesionální pracovníci. Spotřebič musí být vybaven proudovým chráničem a pomocným jističem s dostatečnou kapacitou. Jistič musí být také vybaven magnetickou a tepelnou vypínací funkcí, aby byla zajištěna ochrana v případě zkratu a přetížení.

Konfigurace 9K a 12K 18K 24K
Požadovaná kapacita jističe 16A 20A 25A

- Připojení napájecího kabelu a kabelového propojení mezi vnitřní a venkovní jednotkou, viz schéma zapojení spotřebiče.

ČIŠTĚNÍ A ÚDRŽBA

• ⚠️ VAROVÁNÍ: Před zahájením jakékoli údržby musí být spotřebič odpojen od elektrického napájení; nikdy nepoužívejte parní čistič – riziko elektrického šoku!

LIKVIDACE OBALOVÉHO MATERIÁLU

Obalový materiál je 100% recyklovatelný a je označen recyklačním symbolem ( ) Jednotlivé části obalového materiálu proto zlikvidujte odpovědně podle platných místních předpisů upravujících nakládání s odpady.

LIKVIDACE DOMÁCÍCH ELEKTROSPOTŘEBIČŮ

Tento spotřebič byl vyroben z recyklovatelných nebo opakovaně použitelných materiálů. Zlikvidujte jej podle místních předpisů pro likvidaci odpadu. Další informace o likvidaci, renovaci a recyklaci elektrických spotřebičů získáte na místním úřadě, ve středisku pro sběr domácího odpadu nebo v obchodě, kde jste spotřebič zakoupili. Tento spotřebič je označen v souladu s evropskou směrnici 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním vlivům na životní prostředí a lidské zdraví.

Symbol (☒) na výrobku nebo příslušných dokladech udává, že tento výrobek nesmí být likvidován společně s domácím odpadem, nýbrž je nutné jej odevzdat do příslušného sběrného střediska k recyklaci elektrických a elektronických zařízení.

PROHLÁŠENÍ O SHODĚ

Tento spotřebič obsahuje fluorované skleníkové plyny, na které se vztahuje Kjótský protokol; chladicí plyn je v hermeticky uzavřeném systému. (R410a, GWP 2088). Maximální množství náplně chladiva je 2,5 kg. Podrobné informace naleznete na štítku s jmenovitými hodnotami.

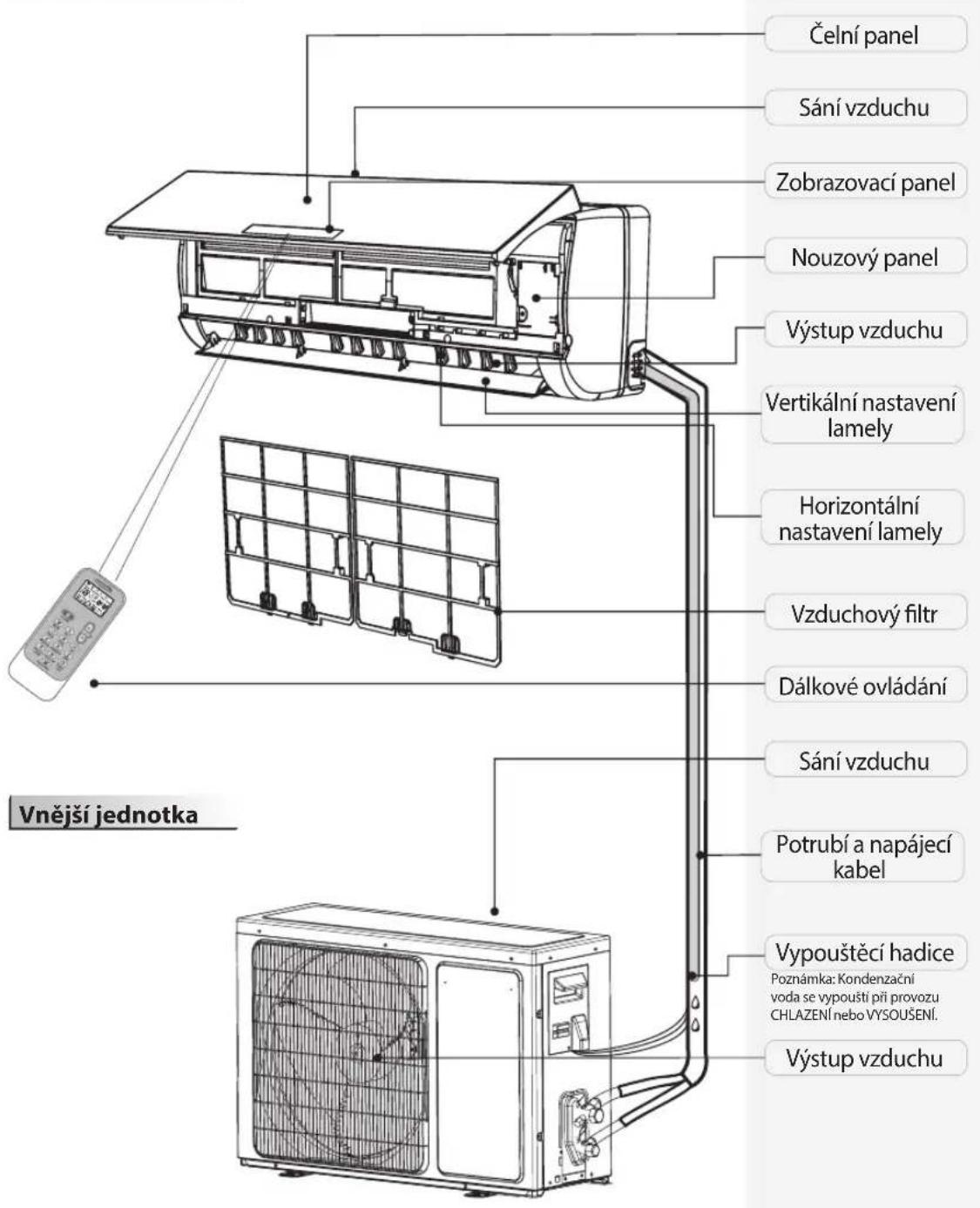

Vnitřní jednotka

Čelní panel Sání vzduchu Zobrazovací panel Nouzový panel Výstup vzduchu Vertikální nastavení lamely Horizontální nastavení lamely Vzduchový filtr Dálkové ovládání Sání vzduchu Potrubí a napájecí kabel Vnější jednotka Vypouštěcí hadice Poznámka: Kondenzační voda se vypoušti při provozu CHLAZENÍ nebo VYSOUŠENÍ. Výstup vzduchu

Obrázky v této příručce vychází z vnějšího pohledu na standardní model. V důsledku toho se tvar může lišit od tvaru klimatizace, kterou jste si vybrali.

Uživatelské rozhraní

Zobrazuje „FC“ jako upozornění na vyčištění filtru.

Indikátor běhu (2)

Během provozu svítí.

Během odmrazování vnější jednotky bliká.

Ukazatel 6 ^th Sense (3)

Zhasne, když se 6 ^th Sense vypne.

Indikátor sledování filtru (4)

Pokud je nutné vyčistit filtr, indikátor bliká.

Indikátor sledování filtru začne blikat po 720 provozních hodinách jako upozornění na potřebu vyčištění filtru.

Po vyčištění filtru stiskněte tlačítko resetování filtru, které se nachází na vnitřní jednotce za předním panelem. Indikátor sledování filtru přestane blikat.

Ukazatel vlhkosti (5)

Svítí, když ukazuje úroveň vlhkosti.

Zhasne, když ukazuje teplotu.

Indikátor časovače (6)

Během nastaveného času se rozsvítí.

Po ukončení funkce časovače zhasne.

Indikátor spánku (7)

Rozsvítí se, jakmile je nastaven režim spánku, indikátor „Běh“ bude blikat desetkrát a celý displej zhasne.

Pro klimatizační jednotky bez řízení Wi-Fi doporučujeme Wpro SmartClim: inteligentní zařízení pro ovládání hlavních nastavení vašeho spotřebiče z chytrého telefonu prostřednictvím Wi-Fi.

Toto příslušenství není součástí balení produktu. Ohledně dalších informací a nákupu se obratte na náš poprodejní servis.

Dálkové ovládání

Vložte baterie do RC

1. Vložte kolík a opatrně zatlačte kryt baterie dolů a zatlačte ve směru šipky, abyste jej odstranili.
2. Vložte do prostoru 2 baterie AAA (1,5 V). Ujistěte se, že polarity „+“ a „-“ jsou správně umístěny.
3. Zavřete kryt baterie na dálkovém ovladači.

- Prednastavení dálkového ovládání

Pokaždé, když jsou dálkovém ovladači vyměněny baterie nebo je napájen, je automaticky přednastaveno tepelné čerpadlo, pokud je zakoupený klimatizační systém pouze pro chlazení, lze použít také dálkový ovladač tepelného čerpadla.

Použití RC k ovládání spotřebiče

• Pokud chcete spotřebič ovládat dálkovým ovládáním, nasměrujte dálkový ovladač na přijímací zařízení na vnitřní jednotce, abyste zajistili citlivost příjmu.
• Pokud čhcete odeslat zprávu z dálkového ovládání, bude blikat po dobu 1 sekundy symbol ^6 . Po přijetí zprávy spotřebič zapípá.

Čidlo signálu

• Dálkový ovladač bude ovládat klimatizaci do vzdálenosti 7 metrů.
• Dálkový ovladač tepelného čerpadla AC lze použít k ovládání modelů AC pouze s chlazením.

Poznámka: postupujte podle instrukcí, které odpovídají dálkovému ovladači, který obdržíte k ovládání klimatizace.

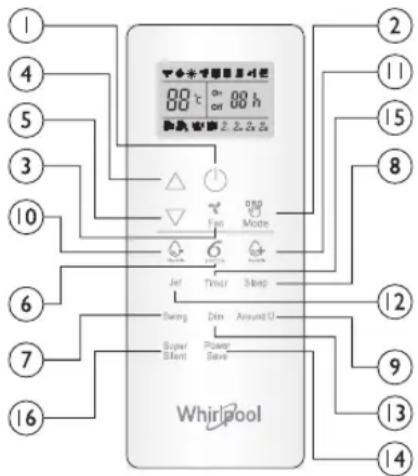

Popis funkcí tlačítek (P1-04)

1. TLAČÍTKO ON/OFF (ZAP / VYP)

Stiskem tohoto tlačítka se spotřebič zapíná a vypíná.

3. TLAČÍTKO FAN (VENTILÁTOR)

Toto tlačitko slouží k nastavení otáček ventilátoru v pořadí automaticky, vysoké, střední a nízké.

4-5. TLAČITKO TEMPERATURE (TEPLOTY)

Toto tlačítko slouží k nastavení teploty v místnosti. Používá se k nastavení času v režimu časovače.

6. TLAČÍTKO 6 ^th SENSE

K zapnutí nebo vypnutí funkce 6. smysl.

7. TLACITKO SWING (NAKLAPENI)

Spouští nebo zastavuje pohyb vodorovných lamel a nastavuje směr proudění vzduchu nahoru/dolů.

10-11. TLAČÍTKO HUMIDITY (NASTAVENÍ VLHKOSTI)

Použijte k nastavení úrovně vlhkosti, pouze v režimu 6 ^th SENSE.

16. TLAČÍTKO SUPER SILENT (SUPER TICHÝ)

Toto tlačítko zapíná a vypíná režim super tichého provozu.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 00 °C 00 h on or 00 h Gas W 2 & 2 & 2 Gas U 0 Gas Mode Fan Jet Timer Sleep Swing Dim Around U Super Still Power Save Whirlpool

Symboly na displeji RC

Symbol chlazení Automatičné otáčky ventilátoru Ukazatel vlhkosti plus Vysotný rychlost ventilátoru Ukazatel vlhkosti minus Střední rychlost ventilátoru Ukazatel pouze větrání Nízků rychlost ventilátoru Ukazatel vytápění Ukazatel Super silent Zobrazení nastavené teploty Ukazatel Around U (režimu okolní teploty) Ukazatel 6th SENSE GN OFF Zobrazení nastaveného časovače Ukazatel Jet (režimu Rychle) Ukazatel Power save (úsporného režimu) Přenos signálu

2. TLAČÍTKO MODE

Toto tlačítko slouží k volbě provozního režimu v pořadí chlazení, vytápění nebo ventilátor.

8. TLAČÍTKO SLEEP (SPÁNEK)

Používá se k výběru režimu spánku v pořadí režim spánku 1, režim spánku 2, režim spánku 3, režim spánku 4 a vypnutí spánku.

9. TLAČÍTKO AROUND U (BLÍŽ K VÁM)

Slouží k zapnutí nebo vypnutí funkçe Around U (Blíž k vám).

12. TLAČÍTKO JET (RYCHLE)

Tímto tlačítkem se zapíná nebo vypíná rychlé chlazení nebo topení.

13. TŁAČÍTKO DIM (PODSVÍCENÍ)

Tímto tlačítkem se zapíná nebo vypíná podsvícení displeje vnitřní jednotky.

14. TLAČÍTKO POWER SAVE (ÚSPORA ENERGIE)

Toto tlačítko zapíná a vypíná režim úspory energie.

15. TLACÍTKO TÍMER (ČASOVAČ)

Používá se k nastavení času zapnutí nebo vypnutí spotřebiče.

Aktivace RC stisknutím tlačítka ODEMKNUTÍ

Stiskněte tlačítko, podsvícení se rozsvítí a funkční tlačítka se aktivují pro použití. Opětovným stisknutím tlačítka uzamknete dálkový ovladač. Pokud není dálkový ovladač použit po dobu 10 s, dálkový ovladač bude automaticky uzamčen.

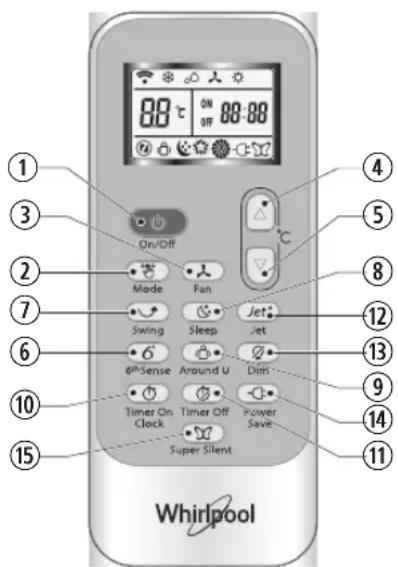

Popis funkcí tlačítek (J1-3A)

1. TLAČÍTKO ON/OFF (ZAP / VYP)

Stiskem tohoto tlačítka se spotřebič zapíná a vypíná.

2. TLAČÍTKO MODE

Toto tlačítko slouží k volbě provozního režimu v pořadí chlązení, vysoušení, pouze ventilátor nebo vytápění.

3. TLACITKO FAN (VENTILATOR)

Toto tlačítko slouží k nastavení otáček ventilátoru v pořadí automaticky, vysoké, střední a nízké.

4-5. TLAČÍTKO TEMPERÁTURE (TEPLOTY)

Toto tlačítko slouží k nastavení teploty v místnosti.

Používá se k nastavení času v režimu časovače a aktuálního času hodin.

6. TLAČÍTKO 6 ^th SENSE

K zapnutí nebo vypnutí funkce 6. smysl.

7. TLACÍTKO SWING (NAKLÁPĚNÍ)

Spouští nebo zastavuje pohyb vodorovných lamel a nastavuje směr proudění vzduchu nahoru/dolů.

8. TLACÍTKO'SLEEP (SPÁNEK)

Používá se k nastavení nebo zrušení režimu spánku v pořadí režim spánku 1, režim spánku 2, režim spánku 3, režim spánku 4 a.vypnutí spánku.

9. TLACITKO AROUND U (BLIZ K'VAM)

Slouží k zapnutí nebo vypnutí funkce Around U (Blíž k vám).

10. TLAČÍTKO TIMER ON/CLOCK (ZAPNUTÍ ČASOVAČE / HODINY)

Používá se k nastavení aktuálního času.

Slouží k nastavení nebo zrušení zapnutí časovače.

11. TLACÍTKO TIMER OFF (VYPNUTÍ ČASOVAČE)

Slouží k nastavení nebo zrušení vypnutí časovače.

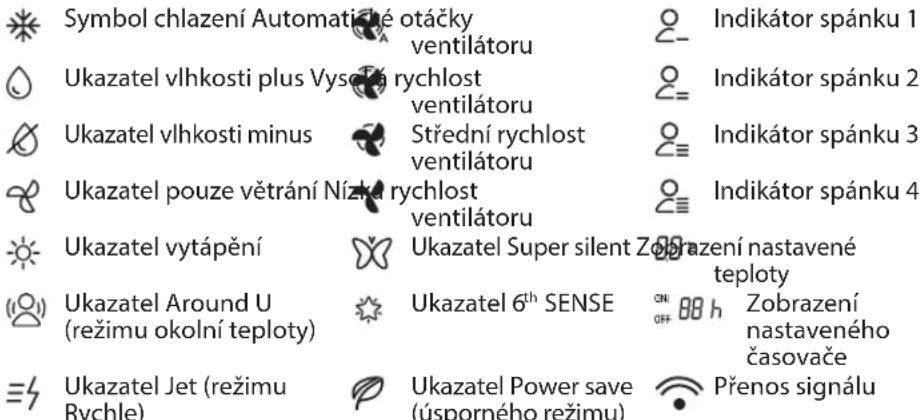

Symboly na displeji RC

Symbol chlazení Indikátor spánku 1 Automatické otáčky

Ukazatel vysoušení Indikátor spánku 2 Vysoká rychlost

Ukazatel pouze větrání Indikátor spánku 3 Střední rychlost

Ukazatel vytápění Indikátor spánku 4 Nízká rychlost ventilátoru Zobrazení aktuálního

Ukazatel 6 ^th Sense Ukazatel režimu okolní

teploty

88°C ON 88:88 On/Off Fan Jet Mode Sleep Jet Swing Sleep Jet 6thSense Around U Dim Timer On Timer Off Power Clock Super Silent Save Whirlpool

12. TLAČÍTKO JET (RYCHLE)

Tímto tlačítkem se zapíná nebo vypíná režim rychlého chlazení nebo topení.

13. TLACITKO DIM (PODSVICENI)

Tímto tlačítkem se zapíná nebo vypíná podsvícení displeje vnitřní jednotky.

14. TLACÍTKO POWER SAVE (ÚSPORA ENERGIE)

Toto tlačítko zapíná a vypíná režim úspory energie.

15. TLACÍTKO SUPER SILENT (SUPER TICHY)

Toto tlačítko zapíná a vypíná režim super tichého provozu.

ventilátoru

ventilátoru

ventilátoru

Ukazatel Super tichý Zobrazení nastavené

Ukazatel režimu Rychle

Přenos signálu

3:88 Zobrazení nastaveného časovače

času

énastavené

teploty

Ukazatel úsporného režimu

OCHRANA

Provozní podmínky

Ochranné zařízení může odpojit a vypnout spotřebič v níže uvedených případech.

Ohřev	Teplota venkovního vzduchu je vyšší než 24 °C
	Teplota venkovního vzduchu je nižší než -7 °C
	Teplota v místnosti je vyšší než 27 °C
Chlazení	Teplota venkovního vzduchu je vyšší než 43 °C
	Teplota v místnosti je nižší než 21 °C
Odvlhčování	Teplota v místnosti je nižší než 18 °C

Pokud klimatizace běží v režimu CHLAZENÍ nebo VYSOUŠENÍ s dveřmi nebo oknem otevřenými po delší dobu, když je relativní vlhkost vyšší než 80 %, může z výstupu odkapávat kondenzát.

Vlastnosti ochranného zařízení

Počkejte nejméně 3 minuty před restartováním jednotky po ukončení provozu nebo změně režimu během provozu. Po připojení k napájení a okamžitém zapnutí spotřebiče může dojít k zpoždění 20 sekund před tím, než začne pracovat. Pokud byl veškerý provoz ukončen, provedte opětovné spuštění dalším stisknutím tlačitka ON/OFF. Časovač by měl být znovu nastaven, pokud byl zrušen.

Funkce režimu CHLAZENÍ

Ochrana před zamrznutím

Jestliže teplota vnitřního výměníku klesne na 0 °C nebo níže, kompresor se zastaví, aby se spotřebič nepoškodil.

Funkce režimu TOPENÍ

Předehřátí

Aby ze zařízení nevycházel studený vzduch, vnitřní jednotka se po zapnutí TOPENÍ předehřívá po dobu 2–5 minut. Během předehřívání se nespustí vnitřní ventilátor.

Rozmrazování

Při TOPENÍ se zařízení automaticky odmrazí (odstraní se led), aby se zvýšila jeho účinnost. Tento postup obvykle trvá 6–10 minut. Během odmrazování nepracuje ventilátor a bliká indikátor chodu.

Na konci odmrazovacího cyklu se automaticky obnoví režim TOPENÍ.

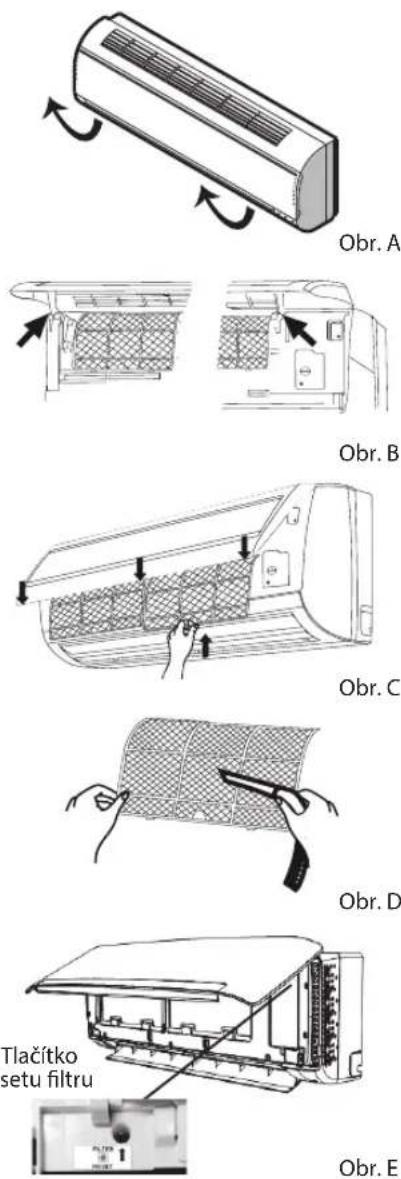

Čištění předního panelu vnitřní jednotky

1. Odpojte jednotku od elektrické sítě

Před vytažením přívodního kabelu ze zásuvky spotřebič vypněte.

2. Sejměte přední panel

Přední panel otevřete ve směru šipky (viz obr. A).

Přední panel odstraníte silným tahem za prohlubně umístěné na obou koncích předního panelu (viz obr. B).

3. Očistěte přední panel

Otřete ho měkkou suchou látkou. Je-li spotřebič velmi znečištěn, omyjte ho vlažnou vodou (do 40 °C). Po očištění ho nechte vyschnout.

4. Nasadte prední panel zpět a uzavřete jej

Přední panel se nasazuje tlakem dolů.

Poznámka:

• K čištění nepoužívejte prostředky, jako jsou benzín nebo lešticí prášek.
• Nestříkejte vodu do vnitřní jednotky Nebezpečí! Úraz elektrickým proudem!

Čištění vzduchového filtru

Vzduchový filtr je nutné vyčistit přibližně po 200 provozních hodinách. Jestliže je klimatizační jednotka umístěna ve velmi prašném prostředí, je nutné filtr čistit jednou za čtrnáct dní.

1. Odpojte jednotku od elektrické sítě

Před vytažením přívodního kabelu ze zásuvky spotřebič vypněte.

2. Vyjměte vzduchový filtr (viz obr. C).

1. Otevřete přední panel. 2. Stiskněte zepředu zlehka držadlo filtru. 3. Vysuňte filtr.

3. Čištění vzduchového filtru (viz obr. D)

Je-li filtr velmi zanesený, omyjte ho vlažnou vodou s neutrálním čisticím prostředkem.

Po očištění ho nechte vyschnout.

1. Vložte filtr zpět, válcovým kolíkem stiskněte tlačítko resetování filtru (viz obr. E) na levé straně a zavřete přední panel.

Poznámka:

• Abyste se neporanili, nedotýkejte se po vyjmutí filtru prsty žeber vnitřní jednotky.
• Vnitřek klimatizační jednotky nečistěte sami.
• Filtr neperte v pračce.

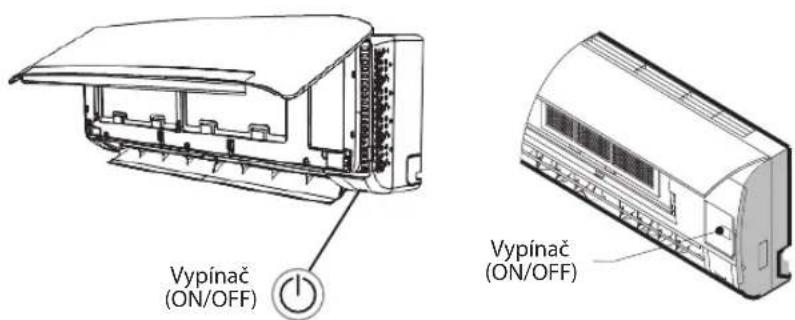

NOUZOVÉ OVLÁDÁNÍ

V nouzové situaci nebo při absenci dálkového ovladače je možné spotřebič ovládat vypínačem na vnitřní jednotce.

• Zapnutí spotřebiče: když je jednotka vypnutá, stiskněte toto tlačítko a zařízení začne pracovat v režimu 6 ^th SENSE.
• Vypnutí spotřebiče: když je jednotka zapnutá, stisknutím tohoto tlačítka se vypne.

Poznámka: Nedržte toto tlačítko stisknuté delší dobu, jinak dojde k poruše.

Funkce automatického restartu

Chcete-li nastavit funkci automatického restartu, zapněte napájení a po dobu 5 sekund přidržte tlačítko ON/OFF na vnitřní jednotce. Nastavení funkce automatického restartu je signalizováno zvukovým signálem.

Pokud byla nastavena funkce automatického restartu, lze ji vypnout přidržením tlačítka ON/OFF na vnitřní jednotce po dobu déle než 5 sekund.

Likvidace baterií

Za účelem ochrany přírodních zdrojů a podpory opětovného využití surovin je nutné baterie oddělit od ostatních typů odpadu a zajistit jejich recyklaci prostřednictvím místního systému bezplatného zpětného odběru baterií.

Obr. A Obr. B Obr. C Obr. D Tlačitko setu filtru Obr. E

Vypínač (ON/OFF) Vypínač (ON/OFF)

Pokyny k instalaci

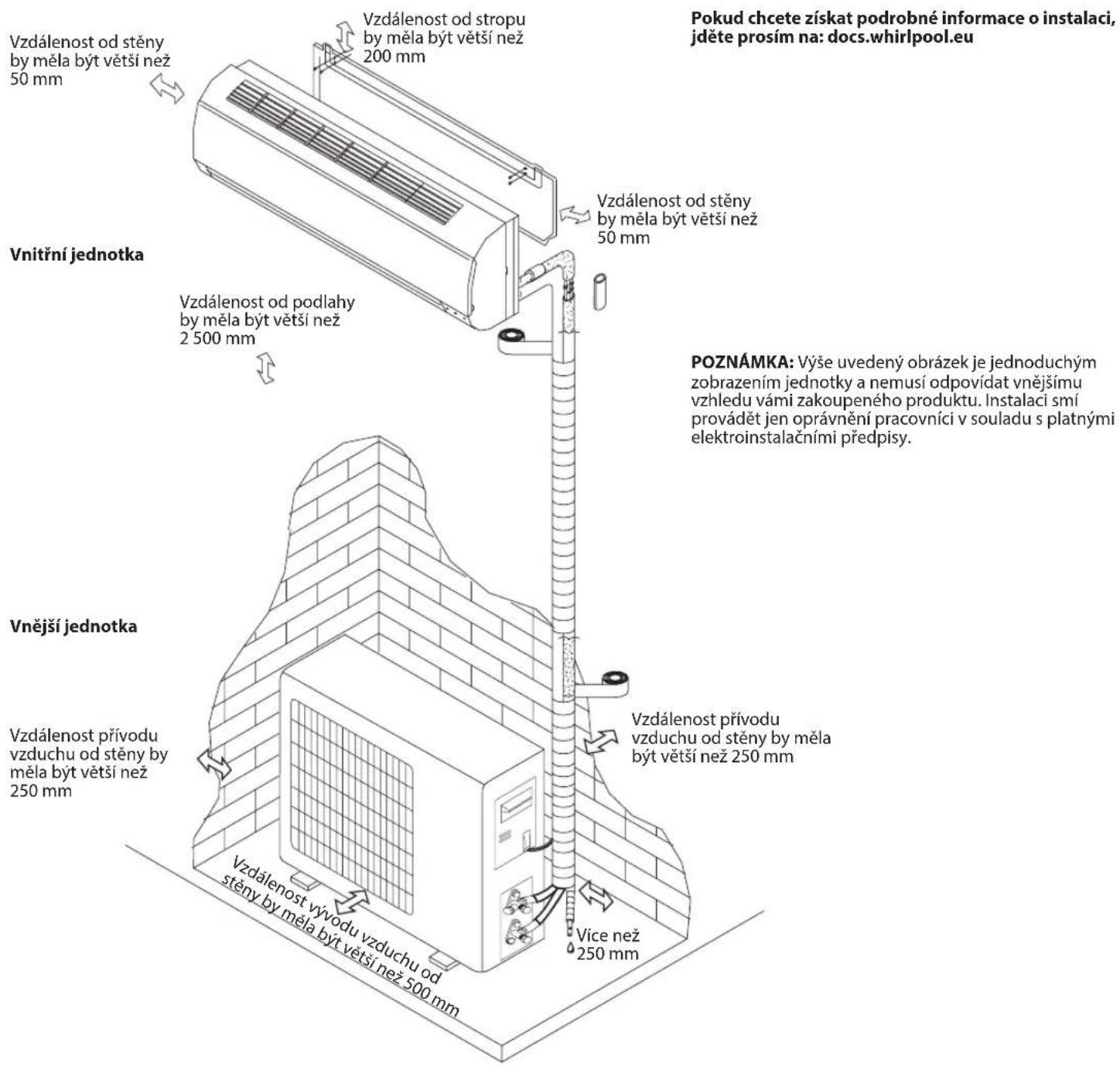

Instalační schéma

Pokud chcete získat podrobné informace o instalaci, jděte prosím na: docs.whirlpool.eu Vzdálenost od stěny by měla být větší než 50 mm Vzdálenost od stropu by měla být větší než 200 mm Vzdálenost od stěny by měla být větší než 50 mm Vzdálenost od podlahy by měla být větší než 2 500 mm Vzdálenost od podlahy by měla být větší než 2 500 mm POZNÁMKA: Výše uvedený obrázek je jednoduchým zobrazením jednotky a nemusí odpovídát vnějšímu vzhledu vámi zakoupeného produktu. Instalaci smí provádět jen oprávnění pracovníci v souladu s platnými elektroinstalačními předpisy. Vnější jednotka Vzdálenost přívodu vzduchu od stěny by měla být větší než 250 mm Vzdálenost přívodu vzduchu od stěny by měla být větší než 500 mm Vzdálenost přívodu vzduchu od stěny by měla být větší než 500 mm Více než 250 mm

Při instalaci propojovacího kabelu se ujistěte, že barvy vodičů a č. svorek vnější jednotky jsou stejné jako ve vnitřní jednotce.

Specifikace kabelů

Kapacita (Btu/h)	Napájecí kabel Napájecí spojovací kabel
	Typ	Jmenovitý průřez	Typ	Jmenovitý průřez
7K, 9K, 12K H07	RN-F 3x 1,0 mm	^2	H07RN-F 5x 1,0 mm	^2
18K H07RN	-F 5x 1,5 mm	^2	H07RN-F 5x 1,5 mm	^2
24 K H07RN	-F 3x 2,5 mm	^2	H07RN-F 5x 2,5 mm	^2

Provozní problémy mají často snadno odstranitelné příčiny. Než se obrátíte na servisní pracoviště, projděte si prosím níže uvedenou tabulku. Můžete si tím ušetřit čas a zbytečné výdaje.

Závada Analýza
Mimo provoz	Nevypadlo ochranné zařízení nebo nepřepálila se pojistka?Počkejte 3 minuty a pak spotřebič znovu zapněte.Provozu jednotky může bránit bezpečnostní zařízení.Nejsou vybité baterie v dálkovém ovladači?Je správně zapojena zástrčka napájecího kabelu?
Není k dispozici chladný nebo teplý vzduch	Není znečištěn vzduchový filtr?Nejsou zakryté přívody a vývody klimatizační jednotky?Je správně nastavena teplota?Nejsou otevřené dveře nebo okna?
Neúčinné ovládání	Nedošlo k silnému elektromagnetickému rušení (silným statickým elektrickým výbojem, kolísání napájecího napětí)? Zařízení v těchto případech nebude fungovat normálně. Odpojte ho od sítě a po 2–3 sekundách opět připojte.
Jednotka se nespustí hned	Změna režimu za chodu se projeví se zpožděním 3 minuty.
Zvláštní zápach	Může vycházet odjinud, např. z nábytku nebo cigaret, nasává se do klimatizační jednotky a odtud pak proudí se vzduchem ven.
Je slyšet tekoucí voda	Jde o běžný jev, který je způsobený proudícím chladivem uvnitř klimatizační jednotky.Zvuk způsobený odmrazováním v režimu vytápění.
Praskání	Může být způsobeno roztahováním a smršťováním předního panelu vlivem měnící se teploty.
Z vývodu vychází mlha	V chladné místnosti se tvoří mlha? Jde o normalní jev, způsobený chladným vzduchem, který vychází z vnitřní jednotky v režimu CHLAZENÍ nebo VYSOUŠENÍ.
Indikátor chodu bliká, ale vnitřní ventilátor neběží	Jednotka přechází z režimu topení do režimu odmrazování. Indikátor zhasne a jednotka se vrátí do režimu topení.

Poznámka: Pokud závada dále trvá, zařízení vypněte a odpojte od napájení. Pak se obrat'te na nejbližší autorizované servisní středisko Whirlpool. Zařízení sami nepřemístujte, neopravujte, nerozebírejte ani neupravujte.

SERVISNÍ STŘEDISKO

Dříve, než se obrátíte na středisko služeb zákazníkům:

1. Pokuste se problém odstranit sami podle pokynů v kapitole „Odstraňování závad“.
2. Vypněte spotřebič. Poté jej znovu zapněte a zkontrolujte, zda závada trvá.

Pokud porucha trvá i po provedení výše uvedených kontrol, obratte se na středisko služeb zákazníkům.

Uved'te prosím:

• krátký popis poruchy,
• přesné označení modelu klimatizační jednotky,
• servisní číslo (toto číslo je uvedeno za slovem Service na servisní nálepce, která se nachází na boku nebo spodní straně vnitřní jednotky), servisní číslo je rovněž uvedeno v záruční knížce,
• svou úplnou adresu,
• své telefonní číslo.

Bude-li nutné provést opravu, obraťte se na středisko služeb zákazníkům (v tomto případě je zaručeno použití originálních náhradních dílů a provedení řádné opravy).

Bude rovněž nutné předložit originál faktury. Při nedodržení těchto pokynů může dojít ke snížení bezpečnosti a kvality výrobku.

SERVICE

0000 000 00000

Poznámka: pokud chcete úplnou příručku k vašemu spotřebiči, pomozte si prosím stažením z webových stránek prostřednictvím níže uvedeného odkazu: docs.whirlpool.eu prostřednictvím kódu QR

PREČÍTAJTE SI A DODRŽIAVAJTE – DÔLEŽITÉ

Indikátor činnosti (2)

Rozsvieti sa počas činnosti.

Bliká pri odmrazovaní vonkajšej jednotky.

Indikátor vlhkosti (5)

Rozsvieti sa, ked'zobrazuje úroveň vlhkosti.

Vypne sa, ked'sa zobrazuje teplota.

Indikátor časovača (6)

Zhasne po skončení činnosti časovača.

Indikátor spánku (7)

Rozsvieti sa, ked'je nastavený režim spánku, indikátor činnosti 10-krát blikne a potom celý displej zhasne.

Vložte do dialkového ovládača baterky

1. Zastrčte špendlík a jemne potlačte na kryt batérie a potlačte ho v smere šípky, ako je na obrázku, aby ste ho mohli vybrat.
2. Vložte do priehradky 2 batérie AAA (1,5 V). Dbajte na správne umiestnenie pólov „+“ and „-“.
3. Žatvorte kryt batérií na dialkovom ovládači.

• Zmena nastavenia dialkového ovládača

Ovládajte spotrebič pomocou dialkového ovládača

• Dialkovým ovládačom sa spotrebič dá ovládat až zo vzdialenosti 7 m.
• Po každej výmene batérií v dialkovom ovládači je dialkový ovládač prednastavený na režim tepelného čerpadla.

Stlačením tohto tlačidla sa spotrebič spúšťa a zastavuje.

3. TLAČIDLO FAN

Používa sa na volbu teploty v miestnosti. Používa sa na nastavenie času v režime časovača.

6. TLAČIDLO 6 ^th SENSE

Symboly na displeji dialkového ovládača

Indikátor chladenia Automotická

Indikátor zvýšenia vlhkosti

Indikátor zníženia vlhkosti

Aktivujte dialkový ovládač stlačením tlačidla UNLOCK (ODOMKNÚŤ)

Stlačením tohto tlačidla sa spotrebič spúšta a zastavuje.

2. TLAČIDLÓ MODE

Symboly na displeji dialkového ovládača

Funkcie režimu KÚRENIE

Predhriatie

1. Odpojte od elektrického napájania

Najprv spotrebič vypnite a potom ho odpojte od zdroja napájania.

Predný panel znovu nasadte a potlačením nadol ho zavrite.

Poznámka:

1. Odpojte od elektrického napájania

Najprv spotrebič vypnite a potom ho odpojte od zdroja napájania.

2. Vyberte vzduchový filter (obr. C).

• Zapnite spotrebič: ked'je jednotka vypnutá, stlačte toto tlačidlo, spustí sa a bude pracovať v režime 6 ^th SENSE.
• Vypnite spotrebič: ked'je jednotka zapnutá, stlačte toto tlačidlo, jednotka prestane pracovat.

Prv než sa obrátite na stredisko starostlivosti o zákazníkov:
